IEC 60793-1-45:2001/COR1:2002

– 1 –
CEI 60793-1-45 IEC 60793-1-45
(Première édition – 2001) (First edition – 2001)

Fibres optiques – Partie 1-45: Optical fibres – Part 1-45:
Méthodes de mesure et procédures d’essai – Measurement methods and test procedures –

Diamètre du champ de mode Mode field diameter

CORRIGENDUM 1
Page 48
D.2 Procédure
D.2.1 Orientation et notation
Remplacer le texte existant du paragraphe par le nouveau texte suivant:
Cette méthode décrit la caractérisation de la position A de la figure D.1. La notation de cette
section peut être inversée pour la caractérisation de la position B. Les pertes en rétrodiffusion
à la position A sont mesurées par injection de lumière d'une ou de plusieurs longueurs d'onde
dans les deux fibres de référence A et B.
Pour cette procédure, les symboles suivants sont utilisés:
λ est la longueur d'onde particulière;
j
RFA est la fibre de référence A;
RFB est la fibre de référence B;
L (λ ) est la perte à l'épissure A en injectant λ dans RFA;
A j j
L (λ ) est la perte à l'épissure A en injectant λ dans RFB;
B j j
W (λ ) est le diamètre de champ de mode mesuré à λ à l'extrémité de RFA;
A j j
W (λ ) est le diamètre du champ de mode à λ tiré de cette méthode, pour l'échantillon
S j j
à l’essai.
Les figures D.2 et D.3 montrent ces valeurs de pertes sur deux tracés de rétrodiffusion.
Fibre de
référence A
Position A
Epissure A
L (λ )
A 1
Fibre à
Position B
l’essai
Epissure B
Fibre de
référence B
Position  km
Figure D.2 – Vue de la fibre de référence A
Puissance rétrodiffusée  dB

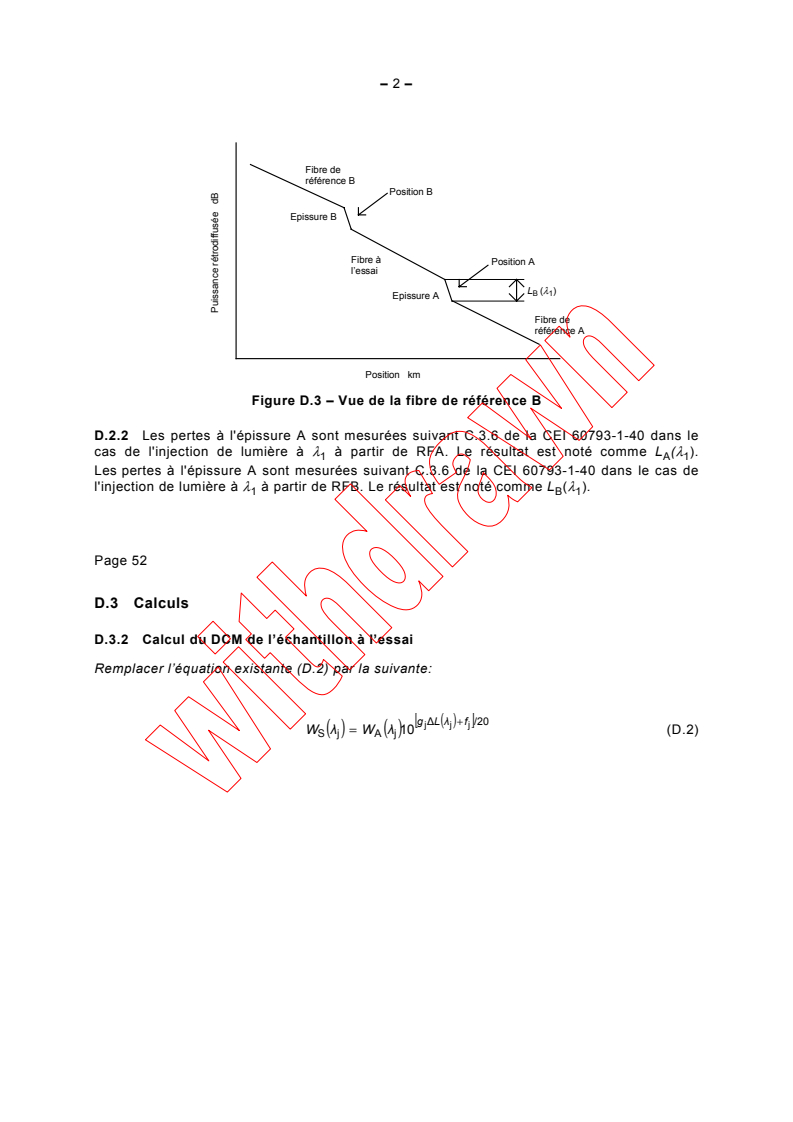

– 2 –
Fibre de
référence B
Position B
Epissure B
Fibre à
Position A
l’essai
L (λ )
B 1
Epissure A
Fibre de
référence A
Position  km
Figure D.3 – Vue de la fibre de référence B
D.2.2 Les pertes à l'épissure A sont mesurées suivant C.3.6 de la CEI 60793-1-40 dans le
cas de l'injection de lumière à λ à partir de RFA. Le résultat est noté comme L (λ ).
1 A 1
Les pertes à l'épissure A sont mesurées suivant C.3.6 de la CEI 60793-1-40 dans le cas de
l'injection de lumière à λ à partir de RFB. Le résultat est noté comme L (λ ).
1 B 1
Page 52
D.3 Calculs
D.3.2 Calcul du DCM de l’échantillon à l
...
