Amendment 2 - Locking devices for ball and socket couplings of string insulator units - Dimensions and tests

Amendement 2 - Dispositifs de verrouillage pour les assemblages à rotule et logement de rotule des éléments de chaînes d'isolateurs - Dimensions et essais

General Information

Status
Published
Publication Date
22-May-2003
Technical Committee
Current Stage
DELPUB - Deleted Publication
Completion Date
22-Jul-2020
Ref Project

Relations

Buy Standard

Standard
IEC 60372:1984/AMD2:2003 - Amendment 2 - Locking devices for ball and socket couplings of string insulator units - Dimensions and tests
English and French language
6 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

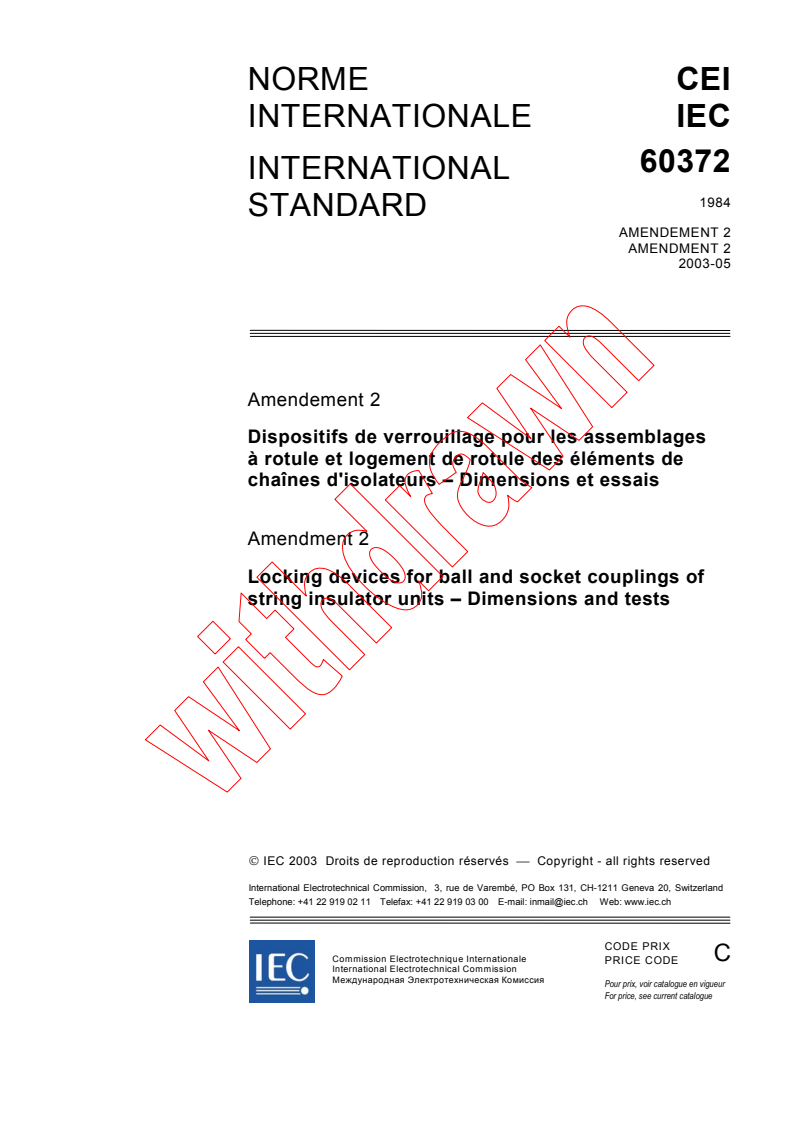

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
STANDARD
AMENDEMENT 2
AMENDMENT 2
2003-05
Amendement 2
Dispositifs de verrouillage pour les assemblages
à rotule et logement de rotule des éléments de
chaînes d'isolateurs – Dimensions et essais
Amendment 2
Locking devices for ball and socket couplings of
string insulator units – Dimensions and tests
 IEC 2003 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
C
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

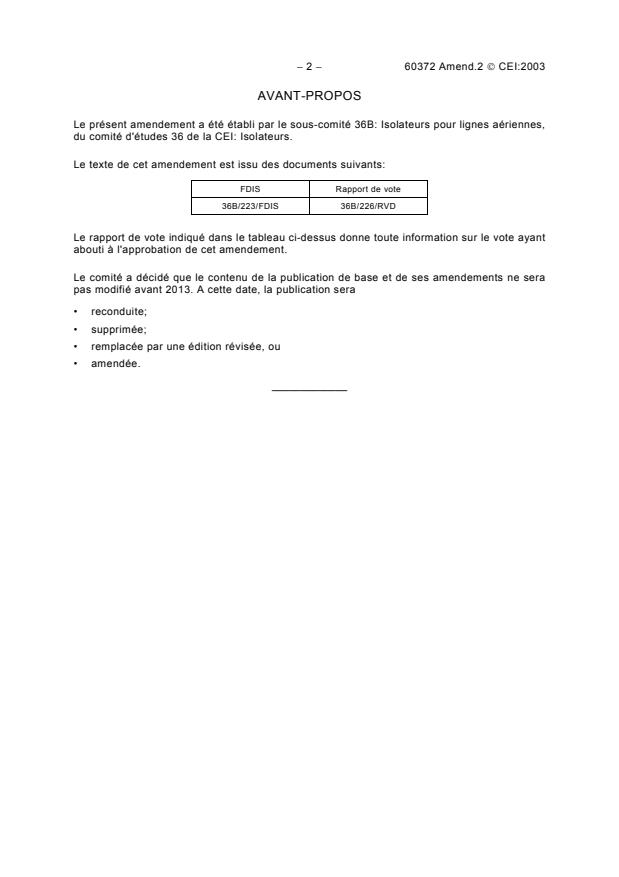

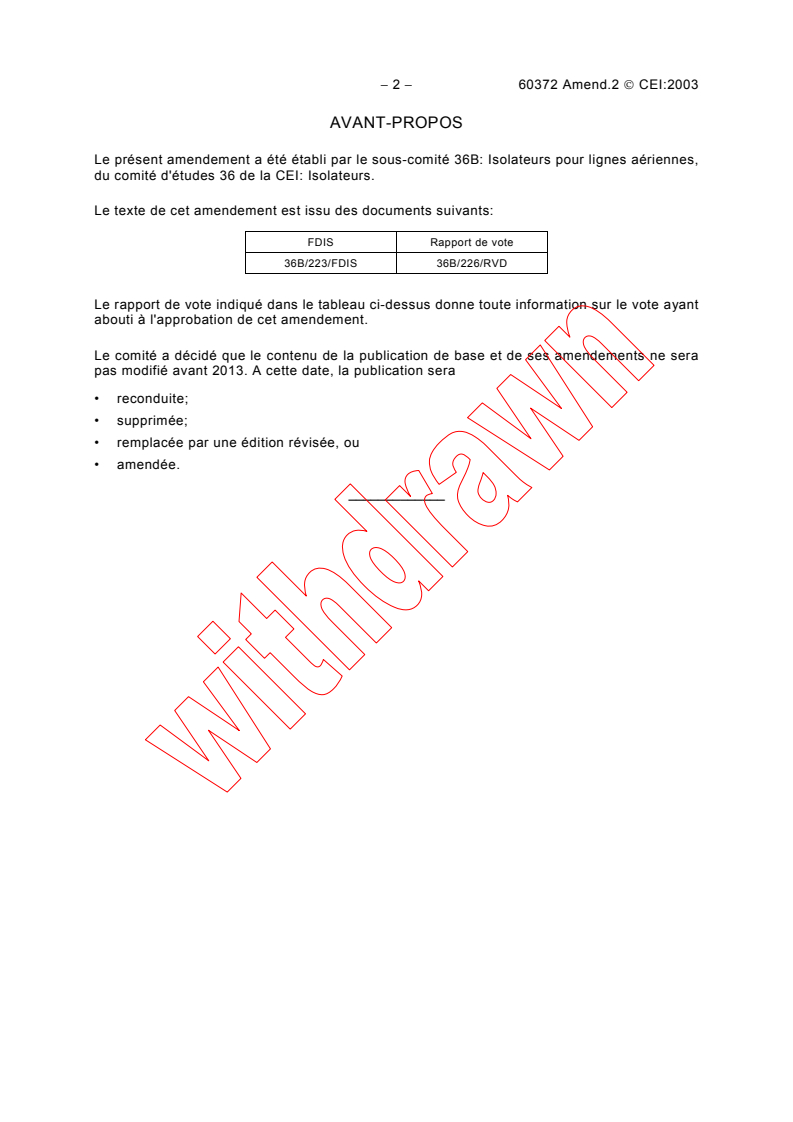

− 2 − 60372 Amend.2  CEI:2003
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 36B: Isolateurs pour lignes aériennes,
du comité d'études 36 de la CEI: Isolateurs.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
36B/223/FDIS 36B/226/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2013. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
60372 Amend. 2  IEC:2003 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 36B: Insulators for overhead lines, of
IEC technical committee 36: Insulators.
The text of this amendment is based on the following documents:
FDIS Report on voting
36B/223/FDIS 36B/226/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2013. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
_____________

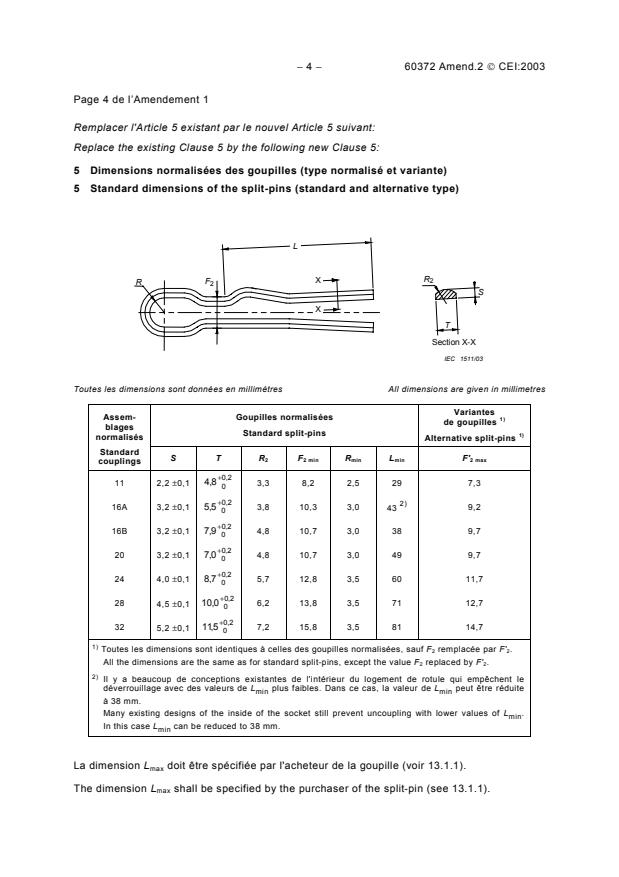

− 4 − 60372 Amend.2  CEI:2003
Page 4 de l’Amendement 1
Remplacer l'Article 5 existant par le nouvel Article 5 suivant:
Replace the existing Clause 5 by the following new Clause 5:
5 Dimensions normalisées des goupilles (type normalisé et variante)
5 Standard dimensions of the split-pins (standard and alternative type)
L
R
X
F 2
R
S
X
T
Section X-X
IEC  1511/03
Toutes les dimensions sont données en millimètres All dimensions are given in millimetres
Variantes
Assem- Goupilles normalisées 1)
de goupilles
blages
Standard split-pins
1)
normalisés
Alternative split-pins
Standard
ST R F R L F'
2 2 min min min 2 max
couplings
+0,2
4,8
11 2,2 ±0,1 3,3 8,2 2,5 29 7,3
+0,2
2)
16A 3,2 ±0,1 5,5 3,8 10,3 3,0 9,2
+0,2
16B 3,2 ±0,1 7,9 4,8 10,7 3,0 38 9,7
+0,2
20 3,2 ±0,1 7,0 4,8 10,7 3,0 49 9,7
+0,2
24 8,7 5,7 12,8 3,5 60 11,7
4,0 ±0,1
+0,2
10,0
28 4,5 ±0,1 6,2 13,8 3,5 71 12,7
+0,2
11,5
32 5,2 ±0,1 7,2 15,8 3,5 81 14,7
1)
Toutes les dimensions sont identiques à celles des goupilles normalisées, sauf F remplacée par F' .
2 2
All the dimensions are the same as for standard split-pins, except the value F replaced by F' .
2 2
2)
Il y a beaucoup de conceptions existantes de l'intérieur du logement de rotule qui empêchent le
déverrouillage avec des valeurs de L plus faibles. Dans ce cas, la valeur de L peut être réduite
min min
à 38 mm.
Many existing designs of the inside of the socket still prevent uncoupling with lower values of L .
min
In this case L can be reduced to 38 mm.
min
La dimension L doit être spécifiée par l'acheteur de la goupille (voir 13.1.1).
max
The dimension L shall be specified by the purchaser of the split-pin (see 13.1.1).
max
60372 Amend. 2  IEC:2003 – 5 –
Page 5 de l’Amendement 1
Remplacer l'Article 6 existant par le nouvel Article 6 suivant:
Replace the existing Clause 6 by the following new Clause 6:
6 Autres dimensions données seulement à titre indic
...
