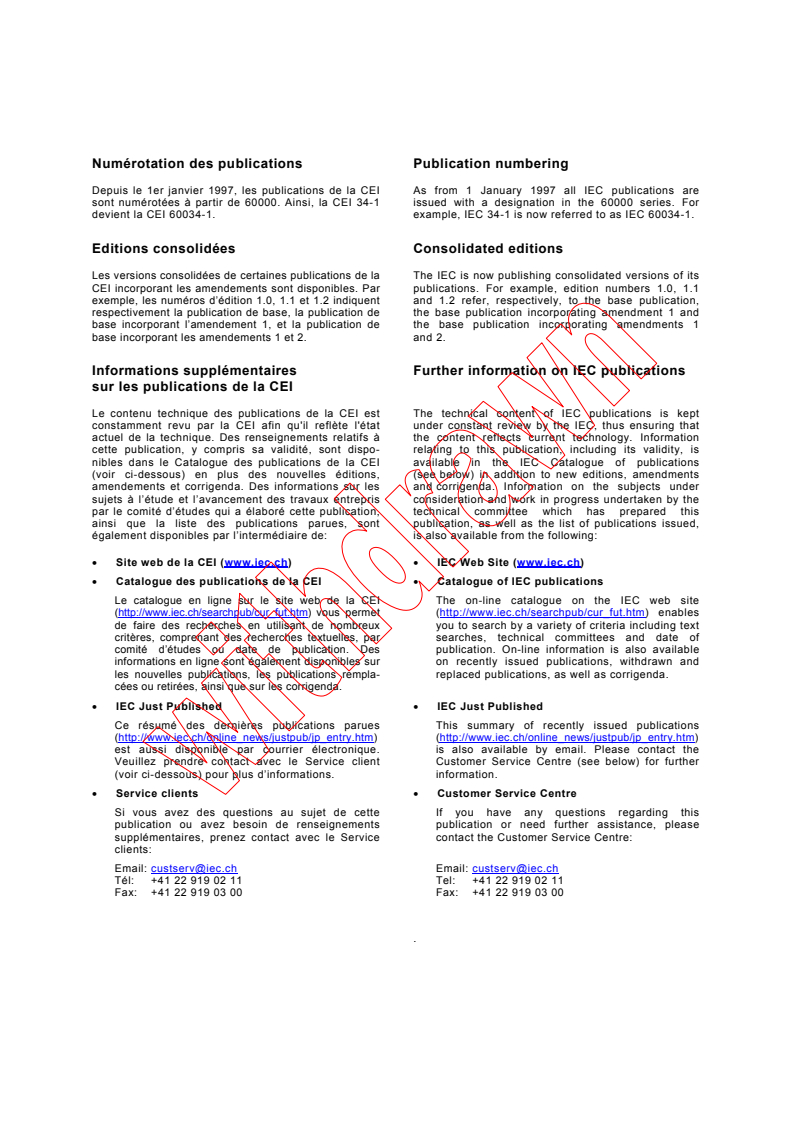

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(http://www.iec.ch/online_news/justpub/jp_entry.htm) (http://www.iec.ch/online_news/justpub/jp_entry.htm)
est aussi disponible par courrier électronique. is also available by email. Please contact the
Veuillez prendre contact avec le Service client Customer Service Centre (see below) for further
(voir ci-dessous) pour plus d’informations. information.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
61988-2-1
INTERNATIONAL
Première édition
STANDARD
First edition
2002-10
Panneaux d’affichage à plasma –
Partie 2-1:
Méthodes de mesure – Optiques
Plasma display panels –
Part 2-1:
Measuring methods – Optical
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
M
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

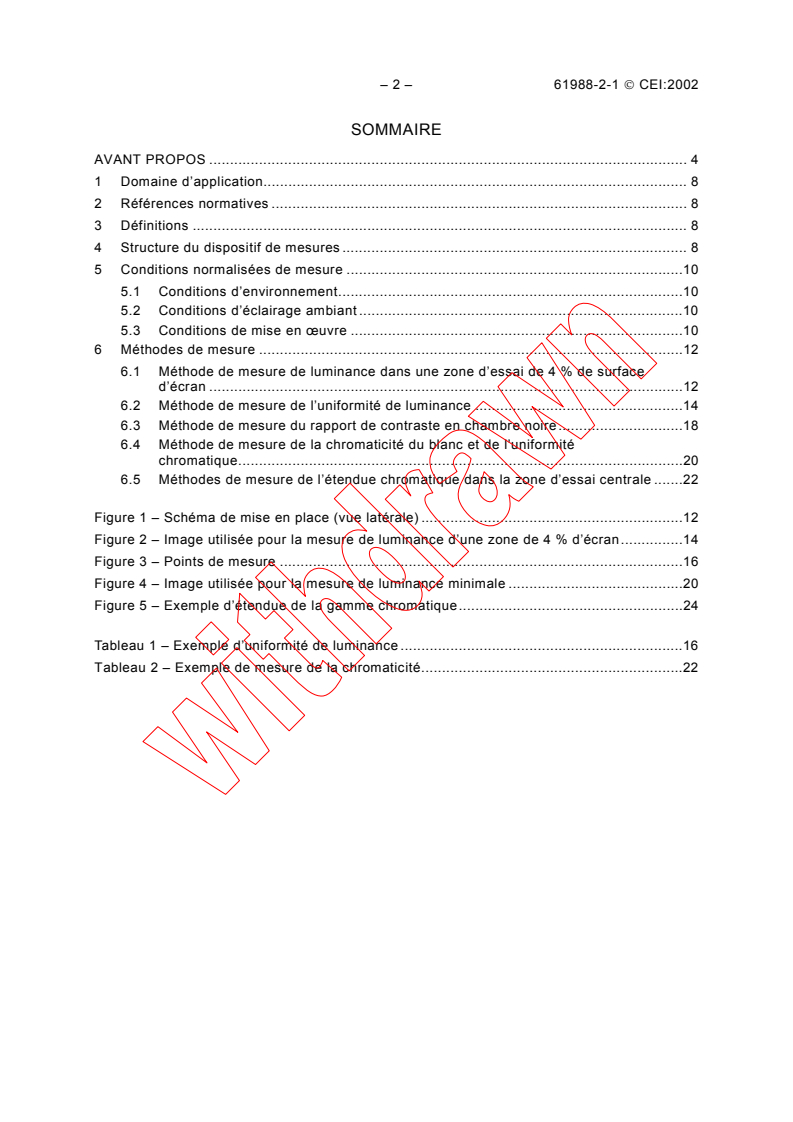

– 2 – 61988-2-1  CEI:2002
SOMMAIRE
AVANT PROPOS . 4
1 Domaine d’application. 8
2 Références normatives . 8
3 Définitions . 8
4 Structure du dispositif de mesures . 8
5 Conditions normalisées de mesure .10
5.1 Conditions d’environnement.10
5.2 Conditions d’éclairage ambiant .10
5.3 Conditions de mise en œuvre .10
6 Méthodes de mesure .12
6.1 Méthode de mesure de luminance dans une zone d’essai de 4 % de surface
d’écran .12
6.2 Méthode de mesure de l’uniformité de luminance .14
6.3 Méthode de mesure du rapport de contraste en chambre noire.18
6.4 Méthode de mesure de la chromaticité du blanc et de l’uniformité
chromatique.20
6.5 Méthodes de mesure de l’étendue chromatique dans la zone d’essai centrale .22
Figure 1 – Schéma de mise en place (vue latérale) .12
Figure 2 – Image utilisée pour la mesure de luminance d’une zone de 4 % d’écran.14
Figure 3 – Points de mesure .16
Figure 4 – Image utilisée pour la mesure de luminance minimale .20
Figure 5 – Exemple d’étendue de la gamme chromatique.24
Tableau 1 – Exemple d’uniformité de luminance .16
Tableau 2 – Exemple de mesure de la chromaticité.22

61988-2-1  IEC:2002 – 3 –
CONTENTS
FOREWORD . 5
1 Scope . 9
2 Normative references. 9
3 Definitions . 9
4 Structure of measuring equipment . 9
5 Standard measuring conditions.11
5.1 Environmental conditions.11
5.2 Lighting conditions.11
5.3 Set-up conditions.11
6 Measuring methods .13
6.1 Measuring method of 4 % window luminance .13
6.2 Measuring method of luminance uniformity .15
6.3 Measuring method of dark-room contrast ratio .19
6.4 Measuring methods of white chromaticity and chromatic uniformity.21
6.5 Measuring method of colour gamut in the centre box .23
Figure 1 – Layout diagram (side view).13
Figure 2 – 4 % window luminance measuring pattern .15
Figure 3 – Measuring points .17
Figure 4 – Minimum luminance measuring pattern.21
Figure 5 – Example of the colour gamut .25
Table 1 – Example of luminance uniformity.17
Table 2 – Example of chromaticity measurement.23

– 4 – 61988-2-1  CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
PANNEAUX D’AFFICHAGE À PLASMA –
Partie 2-1: Méthodes de mesure – Optiques
AVANT PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l’ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l’électricité et de l’électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d’études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l’Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d’encourager l’unification internationale, les Comités nationaux de la CEI s’engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61988-2-1 a été établie par le sous-comité 47C: Dispositifs
d’affichage à panneaux plats, du comité d’études 47 de la CEI : Dispositifs à semi-
conducteurs.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
47C/276/FDIS 47C/280/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
La CEI 61988 comprend les parties suivantes, regroupées sous le titre général Panneaux
d’affichage à plasma:
Partie 1: Terminologie et symboles;
Partie 2-1: Méthodes de mesure – Optiques;
Partie 2-2: Méthodes de mesure – Electro-optiques;
Partie 3: Directives d’interface mécanique;
Partie 4: Méthodes d'essai environnementales, d'endurance et mécaniques.

61988-2-1  IEC:2002 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
––––––––––––
PLASMA DISPLAY PANELS –
Part 2-1: Measuring methods – Optical
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61988-2-1 has been prepared by subcommittee 47C: Flat panel
display devices, of IEC technical committee 47: Semiconductor devices.
The text of this standard is based on the following documents:
FDIS Report on voting
47C/276/FDIS 47C/280/RVD
Full information on the voting for the approval on this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
IEC 61988 will consist of the following parts, under the general title Plasma display panels:
Part 1: Terminology and letter symbols;
Part 2-1: Measuring methods – Optical;
Part 2-2: Measuring methods – Optoelectrical;
Part 3: Guidelines of mechanical interface;
Part 4: Environmental, endurance and mechanical test methods.

– 6 – 61988-2-1  CEI:2002
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2009.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61988-2-1  IEC:2002 – 7 –
The committee has decided that the contents of this publication will remain unchanged
until 2009. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61988-2-1  CEI:2002
PANNEAUX D’AFFICHAGE À PLASMA –
Partie 2-1: Méthodes de mesure – Optiques
1 Domaine d’application
La présente partie de la CEI 61988 définit les méthodes de mesure de caractérisation de la
performance des modules d’affichage couleur à plasma dans les domaines suivants:
a) luminance d’une zone d’essai de 4 % de surface d’écran;
b) uniformité de luminance;
c) rapport de contraste en chambre noire;
d) chromaticité du blanc et uniformité chromatique;
e) étendue chromatique dans la zone d’essai centrale.
2 Références normatives
Le documents référencés suivants sont indispensables à l’application de cette publication.
Pour les références comportant une date, seule l’édition citée s’applique. Pour les références
sans date, la dernière édition du document référencé (incluant tous les amendements)
s’applique.
CEI 61988-1, Panneaux d’affichage à plasma – Partie 1: Terminologie et symboles
CEI 60068-1, Essais d’environnement – Partie 1: Généralités et guide
CEI 60107-1, Méthodes de mesures applicables aux récepteurs de télévision – Partie 1:
Considérations générales – Mesures aux domaines radiofréquences et vidéofréquences
CIE 15.2-1986, Colorimétrie, 2ème édition (ISBN 3 900 734 00 3)
3 Définitions
Pour les besoins de la présente partie de la CEI 61988, la plupart des définitions utilisées
sont conformes à la CEI 61988-1, à la CEI 60068-1 et à la CEI 60107-1.
4 Structure du dispositif de mesure
Les schémas de principe et/ou les conditions de fonctionnement du dispositif de mesure
doivent être conformes à la structure spécifiée pour chaque type de paramètres à mesurer.
———————
A publier.
61988-2-1  IEC:2002 – 9 –
PLASMA DISPLAY PANELS –
Part 2-1: Measuring methods – Optical
1 Scope
This part of IEC 61988 determines the measuring methods for characterizing the performance
of colour plasma display modules in the following areas:
a) 4 % window luminance;
b) luminance uniformity;
c) dark-room contrast ratio;
d) white chromaticity and chromatic uniformity;
e) colour gamut in the centre box.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 61988-1, Plasma display panels – Part 1: Terminology and letter symbols
IEC 60068-1, Environmental testing – Part 1: General and guidance
IEC 60107-1, Methods of measurement on receivers for television broadcast transmissions –
Part 1: General considerations – Measurements at radio and video frequencies
CIE 15.2:1986, Colorimetry, 2nd Edition (ISBN 3 900 734 00 3)
3 Definitions
For the purposes of this part of IEC 61988, most of the definitions used comply with
IEC 61988-1, IEC 60068-1 and IEC 60107-1.
4 Structure of measuring equipment
The system diagrams and/or operating conditions of the measuring equipment shall comply
with the structure specified in each item.
———————
To be published.
– 10 – 61988-2-1  CEI:2002
5 Conditions normalisées de mesure
5.1 Conditions d’environnement
Les mesures doivent être effectuées après un temps d’échauffement suffisant dans les
conditions normalisées d’environnement, par exemple, à une température de 25 °C ± 3 °C,
avec une humidité relative de 25 % à 85 %, et une pression de 86 kPa à 106 kPa. Lorsque
des conditions d’environnement différentes sont utilisées, elles doivent être notées dans le
rapport.
Le temps d’échauffement doit être supérieur à 30 min. Durant cette période, un signal vidéo
correspondant à un niveau de gris de 15 % de toute la surface de l’écran et sans correction
de gamma doit être appliqué.
Lorsqu’un temps d’échauffement différent est utilisé, il doit être noté dans le rapport.
5.2 Conditions d’éclairage ambiant
5.2.1 Conditions de chambre noire
L’éclairement doit être inférieur à 1 lux en n’importe quel emplacement de l’écran du module
d’affichage couleur à plasma. Si cet éclairement perturbe sensiblement la mesure de niveau
du noir, la méthode de soustraction du noir doit être appliquée. Lorsqu’un éclairement
différent ou la soustraction de niveau du noir sont utilisés, cela doit être noté dans le rapport.
5.3 Conditions de mise en œuvre
Les conditions normalisées de mise en œuvre sont définies dans les paragraphes suivants.
Toute condition doit être notée dans le formulaire de spécification chaque fois qu’une mesure
est réalisée dans des conditions différentes de celles de mise en œuvre normalisée.
5.3.1 Réglage des modules d’affichage couleur à plasma
Si les modules d’affichage couleur à plasma sont à contraste réglable, ajuster le contraste au
maximum possible dans les conditions normalisées d’environnement de mesure.
5.3.2 Conditions préalables au lancement des mesures
Les mesures ne doivent être commencées que lorsque le module d’affichage couleur à
plasma atteint la stabilité, sauf si d’autres méthodes de mesure sont spécifiées.
5.3.3 Mise en œuvre des équipements de mesure
a) Le photomètre doit être aligné perpendiculairement à la zone à mesurer de l’écran du
module d’affichage couleur à plasma.
est de 2,5 V, lorsque V est la hauteur d’écran ou la
b) La distance normalisée de mesure ℓ
X0
dimension du petit côté de l’écran. La distance de mesure doit être comprise entre 1,6 V
et 2,8 V. La distance de mesure doit être notée dans le rapport (voir la figure 1).

61988-2-1  IEC:2002 – 11 –
5 Standard measuring conditions
5.1 Environmental conditions
Measurements shall be carried out after sufficient warm-up time under the standard
environmental conditions, e.g. at a temperature of 25 °C ± 3 °C, a relative humidity of 25 % to
85 % and pressure of 86 kPa to 106 kPa. When different environmental conditions are used, it
shall be noted on the report.
The warm-up time shall be longer than 30 min with an input signal set at 15 % gray level on
full screen without gamma correction.
When a different warm-up time is used, it shall be noted on the report.
5.2 Lighting conditions
5.2.1 Dark-room conditions
Illuminance shall be less than 1 lux anywhere on the screen of the colour plasma display
module. When this illuminance significantly affects the measurement of
...
