IEC 60901:1996/AMD5:2011

IEC 60901 ®
Edition 2.0 2011-11
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
AMENDMENT 5
AMENDEMENT 5
Single-capped fluorescent lamps – Performance specifications

Lampes à fluorescence à culot unique – Prescriptions de performances

IEC 60901:1996/A5:2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
 Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
 IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
 Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
 Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
 Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
 Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
 Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
 Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 60901 ®
Edition 2.0 2011-11
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
AMENDMENT 5
AMENDEMENT 5
Single-capped fluorescent lamps – Performance specifications

Lampes à fluorescence à culot unique – Prescriptions de performances

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
V
CODE PRIX
ICS 29.140.30 ISBN 978-2-88912-774-0
60901 Amend. 5  CEI/IEC:2011

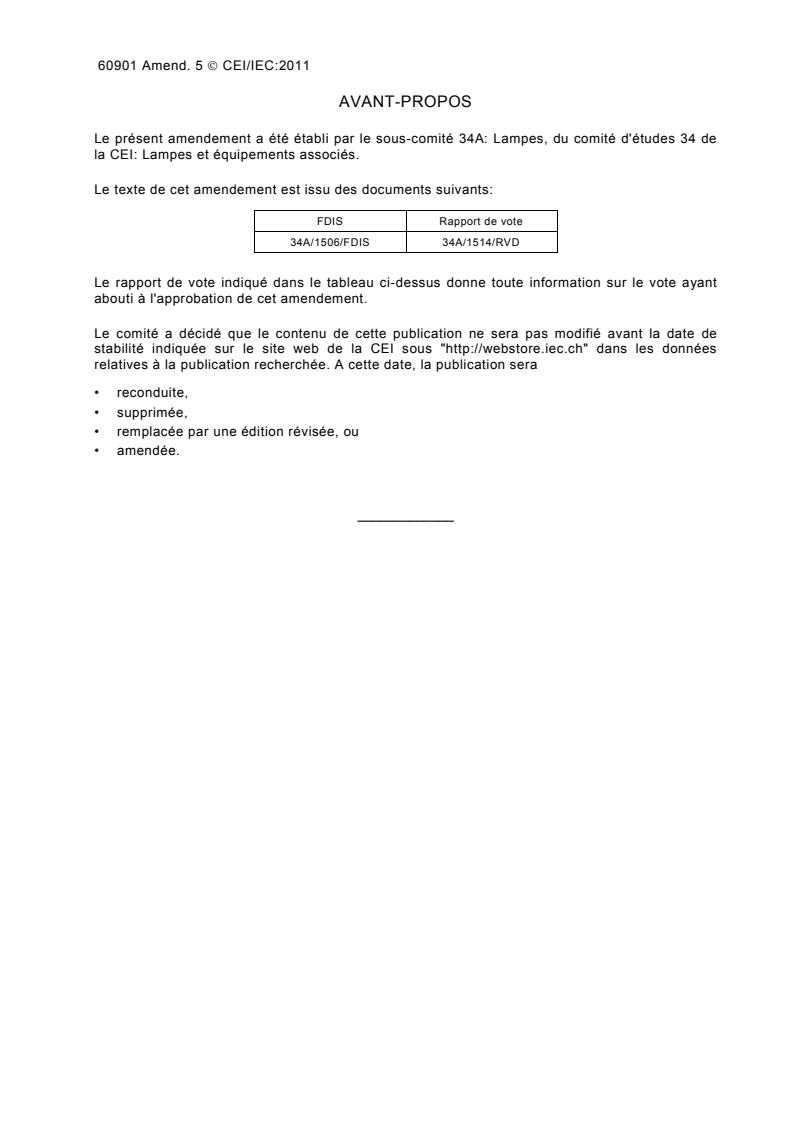

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 34A: Lampes, du comité d'études 34 de
la CEI: Lampes et équipements associés.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
34A/1506/FDIS 34A/1514/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
stabilité indiquée sur le site web de la CEI sous "http://webstore.iec.ch" dans les données
relatives à la publication recherchée. A cette date, la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
_____________
60901 Amend. 5  CEI/IEC:2011
FOREWORD
This amendment has been prepared by subcommittee 34A: Lamps, of IEC technical committee
34: Lamps and related equipment.
The text of this amendment is based on the following documents:
FDIS Report on voting
34A/1506/FDIS 34A/1514/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
The committee has decided that the contents of this publication will remain unchanged until the
stability date indicated on the IEC web site under "http://webstore.iec.ch" in the data related to
the specific publication. At this date, the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
_____________
60901 Amend. 5  CEI/IEC:2011
INSTRUCTIONS POUR L’INSERTION DES INSTRUCTIONS FOR THE

NOUVELLES PAGES ET FEUILLES INSERTION OF NEW PAGES
DE CARACTÉRISTIQUES DANS LA AND DATA SHEETS
PUBLICATION 60901 IN PUBLICATION 60901
----------------------- -----------------------

1. Retirer la page I-7 et insérer la 1. Remove page I-8 and insert new page
nouvelle page I-7. I-8.
2. Retirer la page II-3a et insérer la 2. Remove page II-4a and insert new
nouvelle page II-3a. page II-4a.
3. Retirer la page II-5a et insérer la 3. Remove page II-6a and insert new
nouvelle page II-5a. page II-6a.
4. Retirer la page B-1 and insérer les 4. Remove page B-2 and insert new
nouvelles pages B-1 and B-1a. pages B-2 and B-2a.
5. Retirer la page C-1 and insérer la 5. Remove page C-2 and insert new page
nouvelle page C-1. C-2.
6. Retirer la page D-1 and insérer la 6. Remove page D-2 and insert new page
nouvelle page D-1. D-2.
7. Remplacer les feuilles de 7. Replace the lamp data sheets :
caractéristiques :
1016-1 (page 2) avec 1016-2 (page 2) 1016-1 (page 2) with 1016-2 (page 2)
1028-1 (page 2) avec 1028-2 (page 2) 1028-1 (page 2) with 1028-2 (page 2)
3010-1 (page 2) avec 3010-2 (page 2) 3010-1 (page 2) with 3010-2 (page 2)
3016-1 (page 1) avec 3016-2 (page 1) 3016-1 (page 1) with 3016-2 (page 1)
3016-1 (page 2) avec 3016-2 (page 2) 3016-1 (page 2) with 3016-2 (page 2)
3021-1 (page 1) avec 3021-2 (page 1) 3021-1 (page 1) with 3021-2 (page 1)
3021-1 (page 2) avec 3021-2 (page 2) 3021-1 (page 2) with 3021-2 (page 2)
3028-1 (page 1) avec 3028-2 (page 1) 3028-1 (page 1) with 3028-2 (page 1)
3028-1 (page 2) avec 3028-2 (page 2) 3028-1 (page 2) with 3028-2 (page 2)
3038-1 (page 1) avec 3038-2 (page 1) 3038-1 (page 1) with 3038-2 (page 1)
3038-1 (page 2) avec 3038-2 (page 2) 3038-1 (page 2) with 3038-2 (page 2)
5010-1 (page 2) avec 5010-2 (page 2) 5010-1 (page 2) with 5010-2 (page 2)
5016-1 (page 2) avec 5016-2 (page 2) 5016-1 (page 2) with 5016-2 (page 2)
5021-1 (page 2) avec 5021-2 (page 2) 5021-1 (page 2) with 5021-2 (page 2)
5028-1 (page 2) avec 5028-2 (page 2) 5028-1 (page 2) with 5028-2 (page 2)
5038-1 (page 2) avec 5038-2 (page 2) 5038-1 (page 2) with 5038-2 (page 2)

8. Insérer les nouvelles feuilles de 8. Insert new lamp data sheets :
caractéristiques:
3016-1 (page 3) 3016-1 (page 3)
3021-1 (page 3) 3021-1 (page 3)
3028-1 (page 3) 3028-1 (page 3)
3038-1 (page 3) 3038-1 (page 3)
6014-1 (pages 1 & 2) 6014-1 (pages 1 & 2)
6017-1 (pages 1 & 2) 6017-1 (pages 1 & 2)

9. Retirer la page B020-1 et insérer la 9. Remove page B020-1 and insert new
nouvelle page B020-2. page B020-2.

10. Retirer la page B030-1 et insérer la 10. Remove page B030-1 and insert new
nouvelle page B030-2. page B030-2.

----------------------- -----------------------

60901 Amend. 5  CEI:2011 – I-7 –

Les exigences et informations fournies s’appliquent à 95 % de la production.
NOTE Les exigences et les tolérances admises par la présente norme correspondent à l’essai d’un échantillon
d’essai de type soumis par le fabricant dans ce but. Il convient, en principe, que cet échantillon d’essai de type soit
constitué d’unités ayant des caractéristiques typiques, et aussi proches que possible des valeurs centrales, de la
production du fabricant.
On peut s’attendre, compte tenu des tolérances données dans la présente norme, à ce que les produits fabriqués
en conformité avec l’échantillon d’essai de type soient conformes à la norme pour la majorité de la production.
Cependant, en raison de la dispersion de la production, il est inévitable que des produits se trouvent parfois en
dehors des tolérances spécifiées. Des indications concernant les plans d’échantillonnage et les règles de contrôle
par attributs sont données dans la CEI 60410.
1.5.2 Culots
Les dimensions du culot sur une lampe terminée doivent être conformes à la CEI 60061-1.
1.5.3 Dimensions
Les dimensions de la lampe doivent être conformes aux valeurs spécifiées dans sa feuille de
caractéristiques.
1.5.4 Caractéristiques d'amorçage
La lampe doit s’amorcer complètement dans le délai spécifié sur sa feuille de
caractéristiques, et rester allumée.
Les conditions et la méthode d’essai sont indiquées à l’Annexe A.
1.5.5 Caractéristiques électriques
a) La valeur initiale de la tension aux bornes de la lampe doit être conforme à la valeur
spécifiée sur sa feuille de caractéristiques.
NOTE 1 On peut s’attendre qu’au-delà de la durée de vie déclarée de la lampe, la tension de la lampe puisse
augmenter dans une fourchette de 5 V à 10 V.
b) La valeur initiale de la puissance absorbée ne doit pas excéder la puissance assignée
spécifiée sur sa feuille de caractéristiques de plus de 5 % + 0,5 W.
NOTE 2 La puissance absorbée par les cathodes en raison du chauffage supplémentaire n’est pas incluse dans
la puissance assignée de la lampe sauf indication contraire dans sa feuille de caractéristiques.
Les conditions et la méthode d’essai sont indiquées à l’Annexe B.
1.5.6 Caractéristiques des cathodes
a) La résistance des entrées de courant d'une lampe sans starter interne ne doit pas être
supérieure à 1 Ω.
b) Pour une lampe à cathodes préchauffées, destinées à fonctionner à la fréquence des
réseaux à courant alternatif sur des circuits sans starter, la valeur initiale de la résistance
de chaque cathode ne doit pas être inférieure à la valeur minimale spécifiée sur sa feuille
de caractéristiques. Ces valeurs de résistance comprennent la résistance des entrées de
courant.
c) Pour une lampe à cathodes préchauffées, destinées à fonctionner en haute fréquence ou
à fonctionner aussi en haute fréquence, la valeur initiale de la résistance de chaque
cathode, chauffée par le courant d’essai spécifié, doit être conforme aux valeurs
spécifiées sur sa feuille de caractéristiques. Ces valeurs de résistance comprennent la
résistance des entrées de courant.
De plus, la valeur moyenne du rapport de résistances R /R des filaments de 10 cathodes
h c
doit se trouver dans l'intervalle 4,75 ± 0,5. R est la résistance de la cathode lorsqu'elle
h
est chauffée par le courant d’essai spécifié. R est la résistance de la cathode à une
c
température de 25 °C ± 1 °C.
Les deux valeurs de résistance ne doivent pas comprendre la résistance des entrées de
courant.
Les conditions et la méthode d'essai sont indiquées à l'Annexe B.

60901 Amend. 5  CEI:2011 – B-1 –

Annexe B
(normative)
Méthode d'essai des caractéristiques électriques,
photométriques et de cathodes
B.1 Caractéristiques électriques et photométriques
B.1.1 Généralités
Les caractéristiques photométriques doivent être mesurées en conformité avec les
recommandations correspondantes de la CIE (Commission Internationale de l'Éclairage).
Avant d'être mesurées pour la première fois, les lampes doivent être vieillies pendant une
période de 100 K en fonctionnement normal.
Les lampes doivent être soumises à essai dans une atmosphère à l'abri de courants d'air et à
une température ambiante de 25 °C ± 1 °C, sauf spécification contraire de la feuille de
caractéristiques de la lampe correspondante.
Les lampes doivent être soumises à essai dans la position spécifiée sur leurs feuilles de
caractéristiques correspondantes. Pour les lampes à dispositif d’amorçage externe, les
connexions des contacts de la lampe ne doivent pas être changées, tout au long des essais,
par rapport aux sorties du ballast.
Les mesures doivent être effectuées après une période de stabilisation suffisante de la
lampe. Une période de stabilisation de 15 min après la période de conditionnement, telle
qu'indiquée par le fabricant ou le vendeur responsable, est considérée
...
