IEC 60439-3
Edition 1.2 2001-05
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Low-voltage switchgear and controlgear assemblies –
Part 3: Particular requirements for low-voltage switchgear and controlgear
assemblies intended to be installed in places where unskilled persons have
acess for their use – Distribution boards

Ensembles d'appareillage à basse tension –
Partie 3: Règles particulières pour ensembles d'appareillage BT destinés à être
installés en des lieux accessibles à des personnes non qualifiées pendant leur
utilisation – Tableaux de répartition

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CJ
CODE PRIX
ICS 29.120.20 ISBN 2-8318-5744-9

– 2 – 60439-3  CEI:1990+A1:1993
+A2:2001

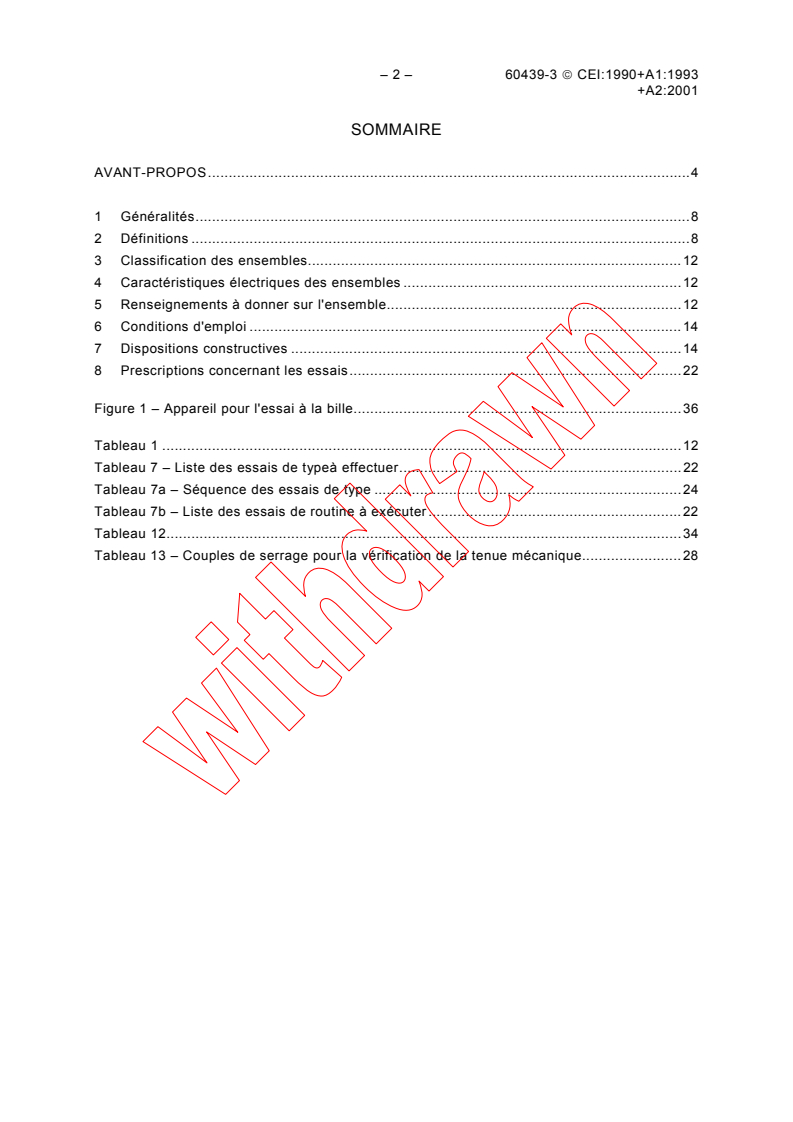

SOMMAIRE
AVANT-PROPOS.4
1 Généralités.8
2 Définitions .8
3 Classification des ensembles.12
4 Caractéristiques électriques des ensembles .12
5 Renseignements à donner sur l'ensemble.12
6 Conditions d'emploi .14
7 Dispositions constructives .14
8 Prescriptions concernant les essais.22
Figure 1 – Appareil pour l'essai à la bille.36
Tableau 1 .12
Tableau 7 – Liste des essais de typeà effectuer.22
Tableau 7a – Séquence des essais de type .24
Tableau 7b – Liste des essais de routine à exécuter.22
Tableau 12.34
Tableau 13 – Couples de serrage pour la vérification de la tenue mécanique.28

60439-3  IEC:1990+A1:1993 – 3 –
+A2:2001
CONTENTS
FOREWORD.5
1 General .9
2 Definitions .9
3 Classification of assemblies.13
4 Electrical characteristics of assemblies .13
5 Information to be given regarding the assembly.13
6 Service conditions .15
7 Design and construction .15
8 Test specifications.23
Figure 1 – Ball pressure test apparatus.37
Table 1 .13
Table 7 – List of type tests to be performed .23
Table 7a – Sequence of type tests .25
Table 7b – List of routine tests to be performed .23
Table 12 .35
Table 13 – Tightening torques for the verification of mechanical strength.29

– 4 – 60439-3 © CEI:1990+A1:1993
+A2:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
ENSEMBLES D'APPAREILLAGE À BASSE TENSION –

Partie 3: Règles particulières pour ensembles
d'appareillage BT destinés à être installés en des lieux accessibles
à des personnes non qualifiées pendant leur utilisation –
Tableaux de répartition
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence
La Norme internationale CEI 60493-3 a été établie par le sous-comité 17D: Ensemble
d'appareillage à basse tension, du comité d'études 17 de la CEI: Appareillage.
La présente version consolidée de la CEI 60439-3 comprend la première édition (1990)
[documents 17D(BC)36 et 17D(BC)40], son amendement 1 (1993) [documents 17D(BC)53 et
17D(BC)58] et son amendement 2 (2001) [documents 17D/239/FDIS et 17D/243/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 1.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
Sauf indication contraire dans le texte qui suit, les tableaux de répartition doivent répondre à
l'ensemble des règles énoncées dans la CEI 60439-1 (1999): Ensembles d'appareillage à
basse tension, Première partie: Règles pour les ensembles de série et les ensembles dérivés
de série, ainsi qu'aux règles particulières fixées dans la présente publication.
Les articles de la présente norme complètent, modifient ou remplacent les articles
correspondants de la CEI 60439-1 (1999).

60439-3 © IEC:1990+A1:1993 – 5 –
+A2:2001
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR ASSEMBLIES –

Part 3: Particular requirements for low-voltage switchgear and
controlgear assemblies intended to be installed in places
where unskilled persons have access for their use –
Distribution boards
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60439-3 has been prepared by subcommittee 17D: Low-voltage
switchgear and controlgear assemblies, of IEC technical committee 17: Switchgear and
controlgear.
This consolidated version of IEC 60439-3 consists of the first edition (1990) [documents
17D(CO)36 and 17D(CO)40], its amendment 1 (1993) [documents 17D(CO)53 and
17D(CO)58] and its amendment 2 (2001) [documents 17D/239/FDIS and 17D/243/RVD].
The technical content is therefore identical to the base edition and its amendments and has
been prepared for user convenience.
It bears the edition number 1.2.
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
Distribution boards shall comply with all requirements of IEC 60439-1 (1999): Low-voltage
switchgear and controlgear assemblies, Part 1: Type-tested and partially type-tested
assemblies, if not otherwise indicated hereinafter and shall also comply with the particular
requirements contained in this publication.
The clauses of this standard supplement, modify or replace clauses in IEC 60439-1 (1999).

– 6 – 60439-3  CEI:1990+A1:1993
+A2:2001
Lorsque cette norme ne comporte pas d'article ou de paragraphe correspondant, l'article ou le
paragraphe de la norme principale s'applique sans modification.
Afin que la présente publication puisse être lue conjointement avec la CEI 60439-1, la numé-
rotation de ses articles et paragraphes correspond à cette publication.
Les publications suivantes de la CEI sont citées dans la présente norme:
CEI 60269-3:1987, Fusibles basse tension – Troisième partie: Règles supplémentaires pour
les fusibles destinés à être utilisés par des personnes non qualifiées (fusibles pour usages
essentiellement domestiques et analogues)
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60695-2-1:1980, Essais relatifs aux risques du feu – Deuxième partie: Méthodes d'essai –
Essai au fil incandescent et guide
Autre publication citée:
ISO 4046:1978, Papier, carton, pâtes et termes connexes – Vocabulaire
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2004. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60439-3  IEC:1990+A1:1993 – 7 –
+A2:2001
Where there is no corresponding clause or subclause in this standard, the clause or sub-
clause of the main document applies without modification.
In view of the fact that this publication should be read in conjunction with IEC 60439-1, the
numbering of its clauses and subclauses correspond to the latter.
The following IEC publications are quoted in this standard:
IEC 60269-3:1987, Low-voltage fuses – Part 3: Supplementary requirements for fuses for use
by unskilled persons (fuses mainly for household and similar applications)
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)
IEC 69695-2-1:1980, Fire hazard testing – Part 2: Test methods – Glow-wire test and guidance
Other publication quoted:
ISO 4046:1978, Paper, board, pulp and related terms – Vocabulary
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until 2004. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60439-3  CEI:1990+A1:1993
+A2:2001
ENSEMBLES D'APPAREILLAGE À BASSE TENSION –
Partie 3: Règles particulières pour ensembles
d'appareillage BT destinés à être installés en des lieux accessibles
à des personnes non qualifiées pendant leur utilisation –
Tableaux de répartition
1 Généralités
1.1 Domaine d'application
Remplacer la deuxième note par:
Cette norme donne des prescriptions supplémentaires pour les tableaux de répartition (TRN)
sous enveloppe lorsque ce sont des ensembles de série (ES) fixes comportant des dispositifs
de protection et qu'ils sont destinés à être utilisés à l'intérieur, soit dans les applications
domestique soit en d'autres lieux où des personnes non qualifiées ont accès pendant leur
utilisation. Des dispositifs de commande et/ou de signalisation peuvent également être inclus.
Ils sont destinés à être utilisés en courant alternatif, sous une tension nominale phase/terre
ne dépassant pas 300 V. Les circuits de départ comportent des dispositifs de protection
contre les courts-circuits ayant chacun un courant assigné ne dépassant pas 125 A avec un
courant total à l'arrivée ne dépassant pas 250 A.
NOTE La tension nominale phase/terre dans un schéma IT est considérée comme la tension nominale de ce
schéma.
Les personnes non qualifiées ont normalement accès à ces ensembles, par exemple pour des
opérations de manœuvre et de remplacement des fusibles.
2 Définitions
2.1 Définitions générales
2.1.1.2 Ensemble dérivé de série (EDS)
Ne s'applique pas.
2.1.9 Conditions d'essai
Ne s'applique pas.
2.1.12 Tableau de répartition
Ensemble comportant des dispositifs de manoeuvre ou de protection (par exemple des
fusibles ou de petits disjoncteurs) associés à un ou plusieurs circuits de départ alimentés par
un ou plusieurs circuits d'arrivée, ainsi que des bornes pour les conducteurs neutre et du
circuit de protection. Il peut aussi comporter des dispositifs de signalisation et d'autres
dispositifs de commande. Des dispositifs de sectionnement peuvent être compris dans le
tableau ou peuvent être fournis séparément.

60439-3  IEC:1990+A1:1993 – 9 –
+A2:2001
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR ASSEMBLIES –
Part 3: Particular requirements for low-voltage switchgear and
controlgear assemblies intended to be installed in places
where unskilled persons have access for their use –
Distribution boards
1 General
1.1 Scope
Replace the second note by:
This standard gives supplementary requirements for such enclosed distribution boards (DBU),
which are stationary, type tested assemblies (TTA) for indoor use, containing protective
devices and intended for use either in domestic (household) applications or in other places
where unskilled persons have access for their use. Control and/or signalling devices may also
be included. They are for use on a.c., with a nominal voltage to earth not exceeding 300 V.
The outgoing circuits contain short-circuit protective devices, each having a rated current not
exceeding 125 A with a total incoming load current not exceeding 250 A.
NOTE The nominal voltage to earth in an IT system is taken as the nominal voltage of the system.
Unskilled persons normally have access to these assemblies, e.g. for switching operations
and for replacing fuse-links.
2 Definitions
2.1 General definitions
2.1.1.2 Partially type tested assembly (PTTA)
Not applicable.
2.1.9 Test situation
Not applicable.
2.1.12 Distribution board
An assembly containing switching or protective devices (e.g. fuses or miniature circuit-
breakers) associated with one or more outgoing circuits fed from one or more incoming
circuits, together with terminals for the neutral and protective circuit conductors. It may also
include signalling and other control devices. Means of isolation may be included in the board
or may be provided separately.

– 10 – 60439-3  CEI:1990+A1:1993
+A2:2001
2.2 Définitions concernant les unités de construction des ensembles
2.2.8 Partie débrochable
Ne s'applique pas.
2.2.9 Position raccordée
Position d'une partie amovible quand elle est entièrement raccordée pour la fonction à
laquelle elle est normalement destinée.
2.2.10 Position d'essai
Ne s'applique pas.
2.2.11 Position de sectionnement
Ne s'applique pas.
2.3 Définitions concernant la présentation extérieure des ensembles
2.3.1 Ensemble ouvert
Ne s'applique pas.
2.3.2 Ensemble ouvert à protection frontale
Ne s'applique pas.
2.3.3.3 Ensemble en pupitre
Ne s'applique pas.
2.3.4 Canalisation préfabriquée
Ne s'applique pas.
2.4 Définitions relatives aux éléments de construction des ensembles
2.4.18 Pièces ayant un rôle esthétique
Pièces qui ne sont fournies que pour améliorer l'apparence d'un ensemble et ne sont pas
prévues pour procurer une protection électrique ou mécanique.
2.5 Définitions relatives aux conditions d'installation des ensembles
2.5.4 Ensemble déplaçable
Ne s'applique pas.
2.7 Passages à l'intérieur d'un ensemble
Ne s'applique pas.
60439-3  IEC:1990+A1:1993 – 11 –
+A2:2001
2.2 Definitions concerning constructional units of assemblies
2.2.8 Withdrawable part
Not applicable.
2.2.9 Connected position
The position of a removable part when it is fully connected for its normally intended function.
2.2.10 Test position
Not applicable.
2.2.11 Disconnected position
Not applicable.
2.3 Definitions concerning the external design of assemblies
2.3.1 Open-type assembly
Not applicable.
2.3.2 Dead front assembly
Not applicable.
2.3.3.3 Desk-type assembly
Not applicable.
2.3.4 Busbar trunking system (busway)
Not applicable.
2.4 Definitions concerning the structural parts of assemblies
2.4.18 Parts for aesthetic purposes
Parts which are provided only to improve the appearance of an assembly and are not
intended to give any electrical or mechanical protection.
2.5 Definitions concerning the conditions of installation of assemblies
2.5.4 Movable assembly
Not applicable.
2.7 Gangways within assemblies
Not applicable.
– 12 – 60439-3  CEI:1990+A1:1993
+A2:2001
3 Classification des ensembles
Supprimer:
– les conditions d'installation relatives à l'aptitude au déplacement (voir 2.5.3 et 2.5.4);
– la forme de la séparation interne (voir 7.7);
– le type des connexions électriques des unités fonctionnelles (voir 7.11).
4 Caractéristiques électriques des ensembles
4.2 Courant assigné (d'un circuit d'un ensemble)
Renuméroter le 4.2 existant en 4.2.1.
Ajouter un nouveau paragraphe:
4.2.2 Courant assigné d'un tableau de répartition
Le courant assigné d'un tableau de répartition est celui indiqué par le fabricant comme
courant assigné du ou des circuit(s) d'arrivée. S'il y a plusieurs circuits d'arrivée, le courant
assigné du tableau de répartition est la somme arithmétique des courants assignés de tous
les circuits d'arrivée destinés à être utilisés simultanément. Ce courant ou ces courants
doivent circuler sans que l'échauffement des diverses parties dépasse les limites spécifiées
en 7.3 lorsqu'elles sont essayées conformément à 8.2.1.
4.7 Facteur assigné de diversité
Remplacer la note et le tableau I par ce qui suit:
Pour l'application de cette norme, le nombre de circuits principaux est le nombre de circuits
de départ raccordés à chaque phase d'alimentation. En l'absence d'informations concernant
les courants réels, les valeurs conventionnelles données dans le tableau 1 peuvent être
utilisées.
Tableau 1
Nombre de circuits principaux Facteur de diversité
2 et 3 0,8
4 et 5 0,7
6 à 9 inclus 0,6
10 (et au-dessus) 0,5
5 Renseignements à donner sur l'ensemble
5.1 Plaques signalétiques
Ajouter une deuxième phrase:
Les plaques signalétiques peuvent être montées derrière une porte ou un panneau amovible.
Remplacer «Les renseignements spécifiés aux points a), b), c), d), e), l) et r)» par «Les
informations spécifiées aux points a), b), c), d), e) et l)».

60439-3  IEC:1990+A1:1993 – 13 –
+A2:2001
3 Classification of assemblies
Delete:
– the conditions of installation with respect to mobility (see 2.5.3 and 2.5.4);
– the form of internal separation (see 7.7);
– the types of electrical connections of functional units (see 7.11).
4 Electrical characteristics of assemblies
4.2 Rated current (of a circuit of an assembly)
Renumber existing 4.2 to read 4.2.1.
Add a new sub-clause:
4.2.2 Rated current of a distribution board
The rated current of a distribution board is that stated by the manufacturer as the rated
current of the incoming circuit or circuits. If there is more than one incoming circuit the rated
current of a distribution board is the arithmetic sum of the rated currents of all incoming
circuits that are intended to be used simultaneously. This current or currents shall be carried
without the temperature rise of the several parts exceeding the limits specified in 7.3 when
tested according to 8.2.1.
4.7 Rated diversity factor
Replace the note and Table I by the following:
For the purpose of this standard the number of main circuits is the number of outgoing circuits
connected to each supply phase. In the absence of information concerning the actual
currents, the conventional values given in Table 1 may be used.
Table 1
Number of main circuits Diversity factor
2 and 3 0,8
4 and 5 0,7
6 to 9 inclusive 0,6
10 (and above) 0,5
5 Information to be given regarding the assembly
5.1 Nameplates
Add as second sentence:
The nameplates may be mounted behind a door or removable cover.
Replace "Information specified under items a), b), c), d), e), l) and r)" by "Information
specified under items a), b), c), d), e), and l)".

– 14 – 60439-3  CEI:1990+A1:1993
+A2:2001
Remplacer «Les renseignements spécifiés aux points c) à q).» par «Les renseignements
spécifiés aux autres points.»
En c) remplacer 60439-1 par 60439-3.
Remplacer le texte de l) par le suivant:
l) le degré de protection (voir 7.4.2.2.1) si supérieur à IP2XC conformément à la CEI 60529;
Ajouter après le point l), r) Ne s'applique pas.
s) Ne s'applique pas.
u) courant assigné du tableau de répartition. Le courant assigné du tableau de répartition
doit être marqué sur l'ENSEMBLE ou sur la plaque signalétique.
6 Conditions d'emploi
6.1.2.3 Degré de pollution
Remplacer le dernier alinéa par:
«Degré de pollution normalisé pour un ENSEMBLE selon la CEI 60439-3:
Les ENSEMBLES selon cette norme sont généralement utilisés dans un environnement de
degré de pollution 2. D'autres degrés de pollution peuvent être utilisés pour des applications
particulières ou selon le micro-environnement.
NOTE Le degré de pollution du micro-environnement peut être influencé par l'installation dans une enveloppe.»
6.2.9 Supprimer les exemples.
Ajouter:
Pour les ensembles de type encastré, l'encastrement dans un mur n'est pas considéré comme
étant une condition spéciale.
7 Dispositions constructives
7.1.1 Généralités
Ajouter au début du premier alinéa:
Les ensembles destinés à être utilisés par des personnes non qualifiées doivent être réalisés
comme ensembles d'appareillage à basse tension de série (ES).
Ajouter à la fin du premier alinéa:
Pour les parties des tableaux de répartition qui sont faites en matériaux isolants, la résistance
à la chaleur doit être vérifiée conformément à 8.2.12. La résistance des matériaux isolants à
la chaleur anormale et au feu provenant d'effets électriques internes doit être vérifiée
conformément à 8.2.13.
60439-3  IEC:1990+A1:1993 – 15 –
+A2:2001
Replace "Information specified under items c) to q)." by "Information specified from the
remaining items."
In c) replace 60439-1 by 60439-3.
Replace the text of l) by:
I) degree of protection (see 7.4.2.2.1), if greater than IP2XC according to IEC 60529;
Add after item l), r) Not applicable.
s) Not applicable.
u) rated current of distribution board. The rated current of the distribution board shall be
marked on the ASSEMBLY or the nameplate.
6 Service conditions
6.1.2.3 Pollution degree
Replace the last paragraph by:
"Standard pollution degree for an ASSEMBLY to IEC 60439-3:
ASSEMBLIES to this standard are generally for use in a pollution degree 2 environment. Other
pollution degrees may apply, depending upon particular applications or the micro-
environment.
NOTE The pollution degree of the micro-environment may be influenced by installation in an enclosure."
6.2.9 Delete the examples.
Add:
For flush-type assemblies recessing into a wall is not considered to be a special condition.
7 Design and construction
7.1.1 General
Add the following at the beginning of the first paragraph:
Assemblies intended for use by unskilled persons shall be designed as type-tested LV switch-
gear and controlgear assemblies (TTA).
Add at the end of the first paragraph:
For parts of distribution boards which are made of insulating materials the resistance to heat
shall be verified according to 8.2.12. The resistance of insulating materials to abnormal heat
and to fire due to internal electric effects shall be verified according to 8.2.13.

– 16 – 60439-3  CEI:1990+A1:1993
+A2:2001
Ajouter une deuxième phrase au second alinéa:
Les éléments de construction en métaux ferreux des tableaux de répartition, y compris les
enveloppes, doivent avoir une résistance suffisante à la rouille lorsqu'ils sont essayés
conformément à 8.2.11.
Ajouter une deuxième phrase et une note au troisième alinéa:
Les enveloppes des tableaux de répartition doivent, de plus, résister à un essai de choc
conformément à 8.2.10.
NOTE Les parties ayant seulement un rôle esthétique et les constituants individuels n'ont pas besoin de subir les
essais de choc mécanique.
Ajouter à la fin de l'article:
Tout panneau qui doit être retiré pendant l'installation ou l'entretien ne doit pas être utilisé
pour fixer des constituants auxquels sont reliés des conducteurs si de tels conducteurs sont
soumis à une contrainte quelconque quand le panneau est retiré. Dans ce cas, une porte à
charnières doit être utilisée.
Les portes et matériels similaires équipés de charnières doivent permettre un accès facile et
la manoeuvre aisée des constituants incorporés.
7.1.2.2 Distances de sectionnement
Ne s'applique pas.
7.1.3.5 Remplacer par:
On doit prévoir le même nombre de bornes pour les conducteurs neutre, côté départ, que
celui des conducteurs neutre. Ces bornes doivent être situées ou identifiées dans le même
ordre que celui de leurs conducteurs de phase respectifs.
Des bornes doivent aussi être fournies pour les conducteurs de protection des circuits
d'arrivée et de départ, et doivent être situées ou identifiées de la même facon, et pour tout
conducteur de liaison d'équipotentialité qui peut être exigé (par exemple en fonction du
schéma).
7.2.1.1 Supprimer la référence à IP00.
7.2.1.2 Remplacer IP2X par IP2XC.
7.2.1.3 Ne s'applique pas.
7.2.1.6 Ne s'applique pas.
7.4.2 Ajouter après le titre:
NOTE Les ensembles ouverts ne sont pas couverts par cette troisième partie.
Supprimer le deuxième alinéa.
60439-3  IEC:1990+A1:1993 – 17 –
+A2:2001
Add a second sentence to the second paragraph:
Ferrous structural parts of distribution boards, including enclosures, shall have adequate
resistance to rusting when tested in accordance with 8.2.11.
Add a second sentence and note to the third paragraph:
Enclosures of distribution boards shall, in addition, withstand an impact strength test in
accordance with 8.2.10.
NOTE Parts for aesthetic purposes and individual components need not be subjected to the impact tests.
Add to the end of the clause:
Any cover which has to be removed during installation or maintenance shall not be used to
support components to which conductors are connected if such conductors are subject to any
stress when the cover is removed. In this case, a hinged door shall be used instead.
Doors and the like provided with hinges shall allow free access and ease of operation of built-
in components.
7.1.2.2 Isolating distances
Not applicable.
7.1.3.5 Replace by:
Provision shall be made for the terminals for outgoing neutral conductors to correspond in
number to the number of outgoing neutral conductors. These terminals shall be located or
identified in the same sequence as their respective phase conductor terminals.
Terminals shall also be provided for the protective conductors of the incoming and outgoing
circuits, which shall be similarly located or identified, and for any bonding conductors that may
be required (e.g. as appropriate to the system).
7.2.1.1 Delete reference to IP00.
7.2.1.2 Replace IP2X by IP2XC.
7.2.1.3 Not applicable.
7.2.1.6 Not applicable.
7.4.2 Add after the title:
NOTE Open type assemblies are not covered by this Part 3.
Delete the second paragraph.
– 18 – 60439-3  CEI:1990+A1:1993
+A2:2001
7.4.2.2.1 Remplacer la première phrase par:
Toutes les surfaces accessibles doivent présenter un degré de protection au moins égal à
IP2XC conformément à la CEI 60529.
Ajouter:
Le matériel incorporé doit satisfaire au degré de protection spécifié dans la norme de produit
qui s'y rapporte.
Le degré de protection est vérifié lorsque tout le matériel est en place et connecté comme en
usage normal, conformément aux instructions du fabricant.
7.4.2.3 Protection au moyen d'obstacles
Ne s'applique pas.
7.4.2.2.3 a)
a) L'ouverture ou le démontage doivent nécessiter l'utilisation d'une clé ou d'un outil.
Si une pièce quelconque de l'intérieur de l'ENSEMBLE nécessite une manipulation
éventuelle (telle que le remplacement d’une lampe ou d'un élément fusible), un obstacle
doit être fourni de façon à empêcher les personnes de venir toucher par inadvertance des
parties actives non protégées par d'autres mesures de protection. Cependant, cet
obstacle n'a pas besoin d'empêcher les personnes de venir intentionnellement en contact
en contournant l'obstacle avec la main. Il ne doit pas être possible d'enlever l'obstacle,
sauf en utilisant une clé ou un outil.
Les parties actives dont la tension répond aux conditions de la TBTS (très basse tension
de sécurité) n'ont pas besoin d'être protégées.
Ajouter:
7.4.2.2.3 c) et 7.4.2.2.3 d) ne s'appliquent pas.
7.4.3.2.2 Protection par isolation totale
Remplacer le texte existant de 7.4.3.2.2 d) par le nouveau texte suivant:
7.4.3.2.2 d) Supprimer, dans le premier alinéa, les mots: «L'enveloppe doit procurer au
moins le degré de protection IP3XD*. ainsi que la note de bas de page correspondante.»
7.4.5 Passages pour le fonctionnement et l'entretien à l'intérieur des ensembles
Ne s'applique pas.
7.5.2.3 Ne s'applique pas.
7.6.1 Choix des constituants
Ajouter à la fin du premier alinéa:
Les fusibles pour les circuits départ doivent être conformes aux règles générales de la
CEI 60269-3.
60439-3  IEC:1990+A1:1993 – 19 –
+A2:2001
7.4.2.2.1 Replace first sentence by:
All accessible surfaces shall provide a degree of protection of at least IP2XC according to
IEC 60529.
Add:
For built-in equipment the degree of protection given in the relevant product standard shall
apply.
The degree of protection is verified with all equipment in place and connected as in normal
use according to the instructions of the manufacturer.
7.4.2.3 Protection by obstacles
Not applicable.
7.4.2.2.3 a)
a) Removal or opening shall necessitate the use of a key or a tool.
Where any parts inside the ASSEMBLY need occasional handling (such as replacement of a
lamp or a fuse-link), an obstacle shall be provided so as to prevent persons from coming
unintentionally into contact with live parts not protected by another protective measure.
However, this obstacle need not prevent persons from coming intentionally into contact by
bypassing this obstacle with the hand. It shall not be possible to remove the obstacle,
except through the use of a key or tool.
Live parts, the voltage of which fulfills the condition for SELV (safety extra-low voltage),
need not be covered.
Add:
7.4.2.2.3 c) and 7.4.2.2.3 d) are not applicable.
7.4.3.2.2 Protection by total insulation
Replace the existing text of 7.4.3.2.2 d) by the following new text:
7.4.3.2.2 d) Delete, in the first paragraph, the words "The enclosure shall give at least the
degree of protection IP3XD*." and the corresponding footnote.
7.4.5 Operating and maintenance gangways within assemblies
Not applicable.
7.5.2.3 Not applicable.
7.6.1 Selection of components
Add at the end of the first paragraph:
Fuses for outgoing circuits shall comply with the general requirements of IEC 60269-3.

– 20 – 60439-3  CEI:1990+A1:1993
+A2:2001
7.6.4 Remplacer le titre par: Parties amovibles.
Ajouter au début:
Les parties débrochables ne sont pas permises dans les ensembles destinés à être installés
en des lieux où des personnes non qualifiées ont accès pendant leur utilisation.
7.7 Séparation à l'intérieur d'un ensemble au moyen d'écrans ou de cloisons
Ajouter:
Les écrans peuvent être supprimés si les circuits de tension inférieure sont réalisés en fils
isolés pour la tension phase/terre des circuits principaux.
Les conducteurs des circuits à très basse tension de sécurité doivent être dans des
compartiments séparés, ou séparés des conducteurs des circuits de tensions différentes par
un écran métallique ou une gaine reliée au conducteur de protection, à moins qu'ils ne soient
isolés pour la plus haute tension qui peut se présenter, soit individuellement, soit
collectivement dans des câbles multiconducteurs ou autres groupements de conducteurs.
7.8.3.6 Ne s'applique pas.
60439-3  IEC:1990+A1:1993 – 21 –
+A2:2001
7.6.4 Replace title by: Removable parts.
Add at the beginning:
Withdrawable parts are not permitted in assemblies intended to be installed in places where
unskilled persons have access for their use.
7.7 Internal separation of assemblies by barriers or partitions
Add:
The barriers may be omitted if circuits at lower voltages are wired in cables insulated
according to the phase-to-earth voltage of the main circuits.
Safety extra-low voltage circuit conductors shall be in separate compartments, or separated
from conductors of circuits at different voltages by a metal screen or sheath connected to the
protective conductor, unless they are insulated for the highest voltage present, either
individually, or collectively in multicore cables or other grouping of conductors.
7.8.3.6 Not applicable.
– 22 – 60439-3  CEI:1990+A1:1993
+A2:2001
8 Prescriptions concernant les essais
8.1 Remplacer le tableau 7 par le suivant:
Tableau 7 – Liste des essais de type à effectuer
Ordre des
séquences
Para-
Caractéristiques à vérifier Essai de type selon 8.1.1
d'essai
graphe
AB C
a) Limites d'échauffement 8.2.1 Vérification des limites d'échauffement 3*
b) Propriétés diélectriques 8.2.2 Vérification des propriétés diélectriques 4 2
c) Tenue aux courts-circuits 8.2.3 Vérification de la tenue aux courts-circuits 1*
d) Continuité électrique du circuit 8.2.4 3*
de protection
Connexion réelle entre les masses de 8.2.4.1 Vérification de la connexion réelle entre
l'ENSEMBLE et le circuit de protection les masses de l'ENSEMBLE et le circuit
de protection par examen ou par mesure
de la résistance
Tenue aux courts-circuits du circuit 8.2.4.2 Vérification de la tenue aux courts-circuits
de protection du circuit de protection
e) Distances d'isolement et lignes de fuite 8.2.5 Vérification des distances d'isolement 2*
et des lignes de fuite
f) Fonctionnement mécanique 8.2.6 Vérification du fonctionnement 1
mécanique
g) Degré de protection 8.2.7 Vérification du degré de protection 6*
h) Construction et marquage 8.2.9 Vérification de la construction 1*
et marquage
i) Résistance aux chocs mécaniques 8.2.10 Vérification de la tenue aux chocs 5
mécaniques
j) Résistance à la rouille et à l'humidité 8.2.11 Vérification de la résistance à la rouille 4
8.2.14 et à l'humidité
k) Résistance des matériaux isolants 8.2.12 Vérification de la résistance des maté- 3
à la chaleur riaux isolants à la chaleur
l) Résistance des matériaux isolants 8.2.13 Vérification de la résistance des maté- 5
à la chaleur anormale et au feu riaux isolants à une chaleur anormale
et au feu provenant d'effets électriques
internes
m) Tenue mécanique des moyens 8.2.15 Vérification de la tenue mécanique des 2
...
