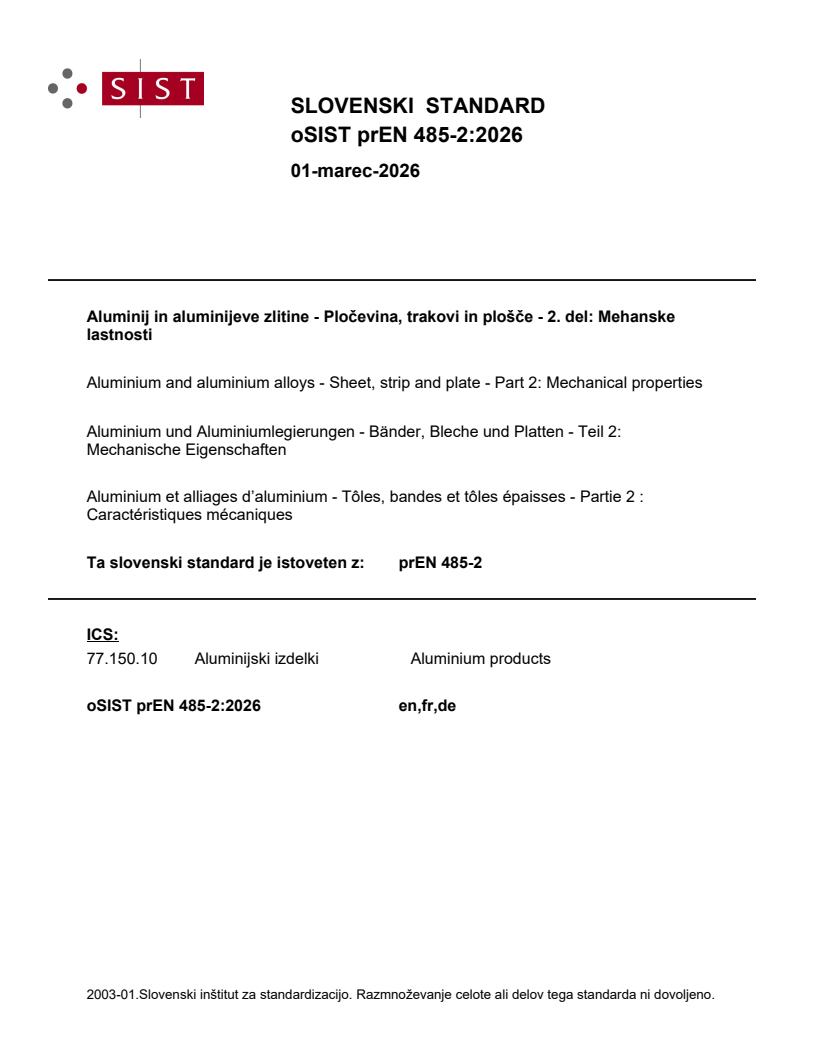

prEN 485-2

SLOVENSKI STANDARD
01-marec-2026
Aluminij in aluminijeve zlitine - Pločevina, trakovi in plošče - 2. del: Mehanske
lastnosti
Aluminium and aluminium alloys - Sheet, strip and plate - Part 2: Mechanical properties
Aluminium und Aluminiumlegierungen - Bänder, Bleche und Platten - Teil 2:
Mechanische Eigenschaften
Aluminium et alliages d’aluminium - Tôles, bandes et tôles épaisses - Partie 2 :
Caractéristiques mécaniques
Ta slovenski standard je istoveten z: prEN 485-2
ICS:
77.150.10 Aluminijski izdelki Aluminium products
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

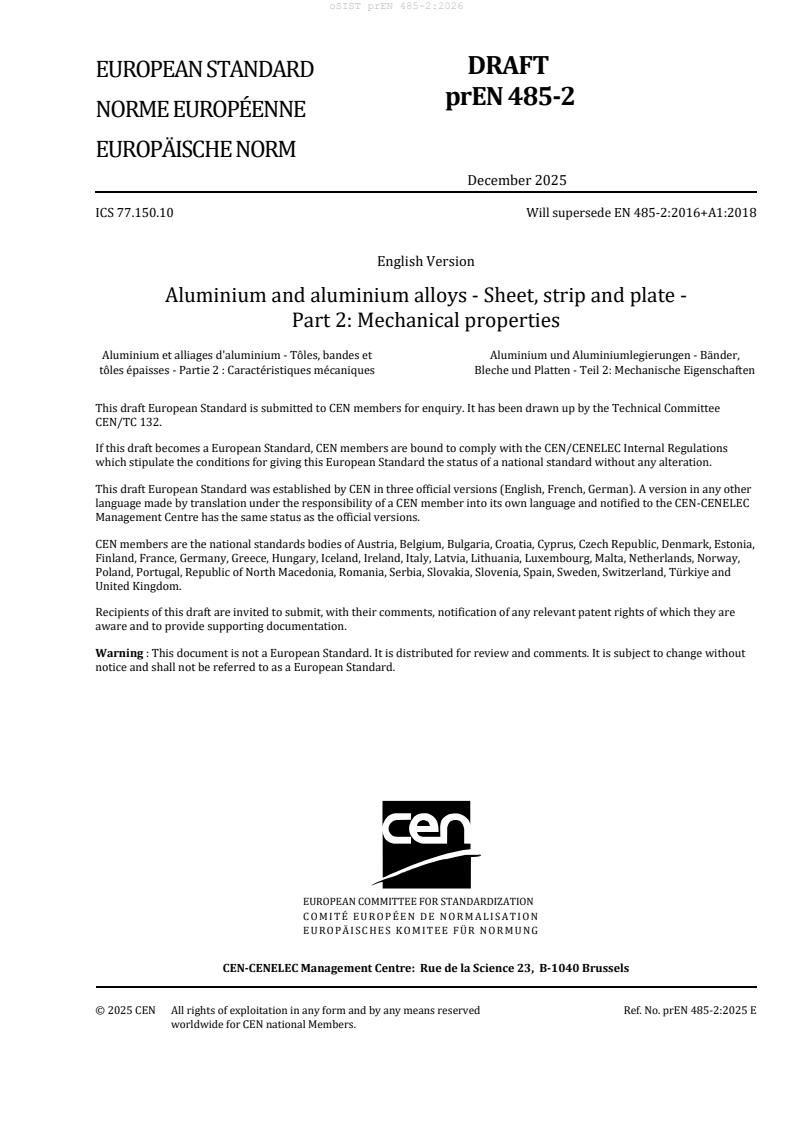

DRAFT
EUROPEAN STANDARD
NORME EUROPÉENNE
EUROPÄISCHE NORM
December 2025
ICS 77.150.10 Will supersede EN 485-2:2016+A1:2018
English Version
Aluminium and aluminium alloys - Sheet, strip and plate -
Part 2: Mechanical properties
Aluminium et alliages d'aluminium - Tôles, bandes et Aluminium und Aluminiumlegierungen - Bänder,
tôles épaisses - Partie 2 : Caractéristiques mécaniques Bleche und Platten - Teil 2: Mechanische Eigenschaften
This draft European Standard is submitted to CEN members for enquiry. It has been drawn up by the Technical Committee
CEN/TC 132.
If this draft becomes a European Standard, CEN members are bound to comply with the CEN/CENELEC Internal Regulations
which stipulate the conditions for giving this European Standard the status of a national standard without any alteration.

This draft European Standard was established by CEN in three official versions (English, French, German). A version in any other
language made by translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC
Management Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Türkiye and
United Kingdom.
Recipients of this draft are invited to submit, with their comments, notification of any relevant patent rights of which they are
aware and to provide supporting documentation.

Warning : This document is not a European Standard. It is distributed for review and comments. It is subject to change without
notice and shall not be referred to as a European Standard.

EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2025 CEN All rights of exploitation in any form and by any means reserved Ref. No. prEN 485-2:2025 E
worldwide for CEN national Members.

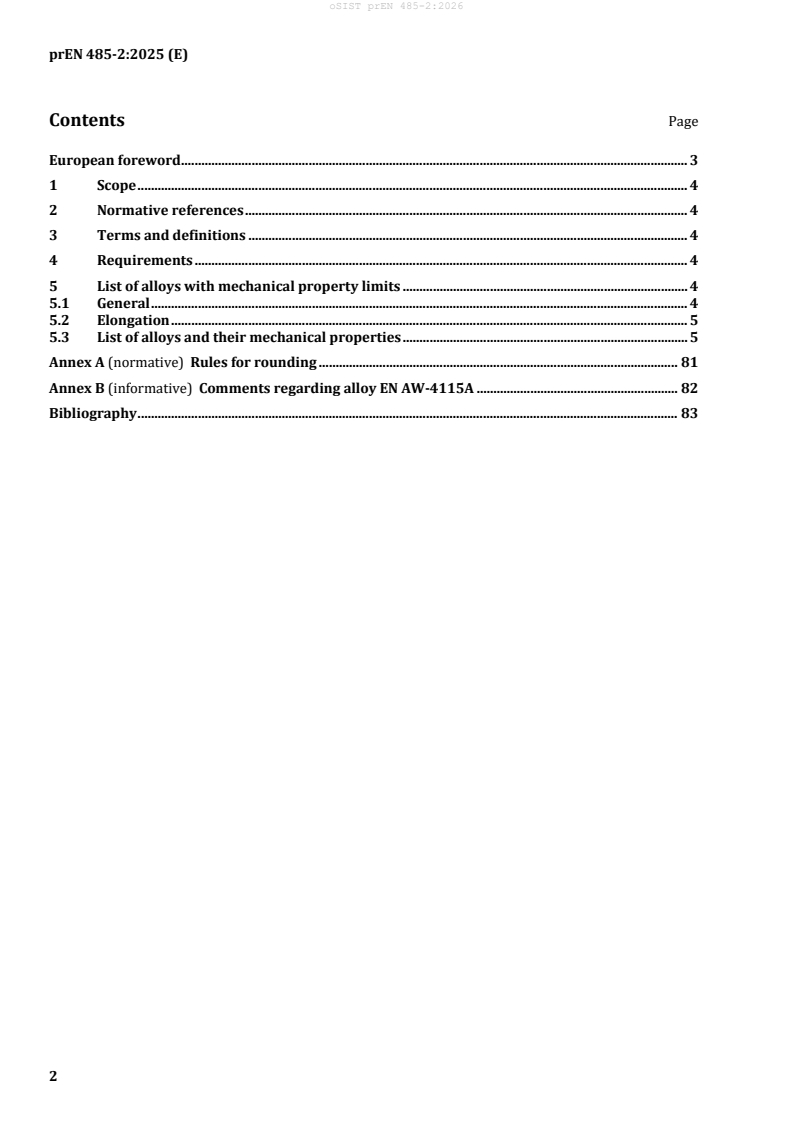

Contents Page
European foreword . 3
1 Scope . 4
2 Normative references . 4
3 Terms and definitions . 4
4 Requirements . 4
5 List of alloys with mechanical property limits . 4
5.1 General . 4
5.2 Elongation . 5
5.3 List of alloys and their mechanical properties . 5
Annex A (normative) Rules for rounding . 81
Annex B (informative) Comments regarding alloy EN AW-4115A . 82
Bibliography . 83

European foreword
This document has been prepared by Technical Committee CEN/TC 132 “Aluminium and aluminium
alloys”, the secretariat of which is held by AFNOR.
This document is currently submitted to the CEN Enquiry.
This document will supersede EN 485-2:2016+A1:2018.
EN 485-2:2016+A1:2018:
— introduction of Clause 3 as required by last CEN template
— renumbering of tables according to alloy sequence of EN 573-3
— merging of mechanical property values for tempers with identical figures
— introduction of mechanical property requirements for alloy EN AW-3005A
— introduction of mechanical property requirements for alloy EN AW-3105B
— introduction of mechanical property requirements for alloy EN AW-4115A
— modification about minimum thicknesses in for mechanical property requirements of alloy EN AW-
— introduction of mechanical property requirements for alloy EN AW-5050A
— introduction of mechanical property requirements for alloy EN AW-6005A
— introduction of mechanical property requirements for alloy EN AW-8006
EN 485 comprises the following parts under the general title, “Aluminium and aluminium alloys — Sheet,
strip and plate”:
— Part 1: Technical conditions for inspection and delivery
— Part 2: Mechanical properties
— Part 3: Tolerances on dimensions and form for hot-rolled products
— Part 4: Tolerances on shape and dimensions for cold-rolled products
1 Scope
This document specifies the mechanical properties of wrought aluminium and wrought aluminium alloy
sheet, strip and plate for general engineering applications.
It does not apply to semi-finished rolled products in coiled form to be subjected to further rolling (reroll
stock) or to special products such as corrugated, embossed, painted, sheets and strips or to special
applications such as aerospace, can stock, finstock, for which mechanical properties are specified in
separate European Standards.
The chemical composition limits of the alloys are specified in EN 573-3. Temper designations are
specified in EN 515.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
EN 485-1, Aluminium and aluminium alloys — Sheet, strip and plate — Part 1: Technical conditions for
inspection and delivery
EN 13195, Aluminium and aluminium alloys — Specifications for wrought and cast products for marine
applications (shipbuilding, marine and offshore)
EN ISO 6892-1, Metallic materials — Tensile testing — Part 1: Method of test at room temperature
(ISO 6892-1)
ASTM G66, Standard Test Method for Visual Assessment of Exfoliation Corrosion Susceptibility of 5xxx Series
Aluminium Alloys (ASSET Test)
ASTM G67, Standard Test Method for Determining the Susceptibility to Intergranular Corrosion of 5xxx
Series Aluminium Alloys by Mass Loss After Exposure to Nitric Acid (NAMLT Test)
3 Terms and definitions
No terms and definitions are listed in this document.
4 Requirements
The mechanical properties shall be according to Clause 4 or those agreed upon between supplier and
purchaser and stated on the order document.
Rounding for expression of test results to determine compliance with the mechanical properties specified
in this document shall be according to Annex A.
NOTE Regarding the chemical composition, application and form of products for alloy EN AW-4115A, see
Annex B.
5 List of alloys with mechanical property limits
5.1 General
Table 1 to Table 56 contain mechanical property limits values obtained by tensile testing according to
EN ISO 6892-1 after sampling and after sample preparation according to EN 485-1.
They also contain values of bend radius and hardness following sampling and test methods as described
in EN 485-1. These values are for information only.
For some alloys they contain provisions related to inter-granular corrosion, exfoliation corrosion or
stress corrosion testing, see also EN 485-1.
5.2 Elongation
The A value is the elongation measured over a gauge length of 50 mm and expressed in percent.
50 mm
The A value for elongation is the elongation measured over a gauge length of 5,65 (where S is the
S o
o
initial cross-sectional area of the test-piece), and expressed in percent.
5.3 List of alloys and their mechanical properties
Page
Table 1 — Aluminium EN AW-1050A [Al 99,5] 7
Table 2 — Aluminium EN AW-1070A [Al 99,7] 9
Table 3 — Aluminium EN AW-1080A [Al 99,8(A)] 11
Table 4 — Aluminium EN AW-1200 [Al 99,0] 13
Table 5 — Aluminium EN AW-1350 [Al 99,5] 15
Table 6 — Alloy EN AW-2014 [Al Cu4SiMg] 17
Table 7 — Alloy EN AW-2014A [Al Cu4SiMg(A)] 18
Table 8 — Alloy EN AW-2017A [Al Cu4MgSi(A)] 19
Table 9 — Alloy EN AW-2618A [Al Cu2Mg1,5Ni] 20
Table 10 — Alloy EN AW-2024 [Al Cu4Mg1] 21
Table 11 — Alloy EN AW-3003 [Al Mn1Cu] 22
Table 12 — Alloy EN AW-3103 [Al Mn1] 24
Table 13 — Alloy EN AW-3004 [Al Mn1Mg1] 26
Table 14 — Alloy EN AW-3005 [Al Mn1Mg0,5] — Alloy EN AW-3005A [Al Mn1Mg0,5(A)] 28
Table 15 — Alloy EN AW-3105 [Al Mn0,5Mg0,5] — Alloy EN AW-3105B [Al Mn0,5Mg0,5(B)] 30
Table 16 — Alloy EN AW-4006 [Al Si1Fe] 32
Table 17 — Alloy EN AW-4007 [Al Si1,5Mn] 33
Table 18 — Alloy EN AW-4015 [Al Si2Mn] 33
Table 19 — Alloy EN AW-4115 [Al Si2MnMgCu] — Alloy EN AW-4115A [Al Si2MnMgCu(A)] 34
Table 20 — Alloy EN AW-5005 [Al Mg1] — Alloy EN AW-5005A [Al Mg1(A)] 35
Table 21 — Alloy EN AW-5010 [AlMg 0,5Mn] 37
Table 22 — Alloy EN AW-5026 [AI Mg4,5 MnSiFe] 38
Table 23 — Alloy EN AW-5040 [Al Mg1,5Mn] 39
Table 24 — Alloy EN AW-5042 [AlMg 3,5 Mn] 39
Table 25 — Alloy EN AW-5049 [Al Mg2Mn0,8] 40
Table 26 — Alloy EN AW-5449 [Al Mg2Mn0,8] — Alloy EN AW-5449A [Al Mg2Mn0,8(A)] 42
Table 27 — Alloy EN AW-5050 [Al Mg1,5] 42
Table 28 — Alloy EN AW-5050A [Al Mg1,5(A)] 43
Table 29 — Alloy EN AW-5251 [Al Mg2Mn0,3] 44
Table 30 — Alloy EN AW-5052 [Al Mg2,5] 46
Table 31 — Alloy EN AW-5154A [Al Mg3,5(A)] 48
Table 32 — Alloy EN AW-5454 [Al Mg3Mn] 50
Table 33 — Alloy EN AW-5754 [Al Mg3] 52
Table 34 — Alloy EN AW-5456 [Al Mg5Mn1] 53
Table 35 — Alloy EN AW-5657 [Al 99,85Mg 1] 54
Table 36 — Alloy EN AW-5059 [Al Mg5,5MnZnZr] 55
Table 37 — Alloy EN AW-5070 [Al Mg4MnZn] 56
Table 38 — Alloy EN AW-5182 [Al Mg4,5Mn0,4] 56
Table 39 — Alloy EN AW-5083 [Al Mg4,5Mn0,7] 57
Table 40 — Alloy EN AW-5383 [Al Mg4,5Mn0,9] 58
Table 41 — Alloy EN AW-5086 [Al Mg4] 61
Table 42 — Alloy EN AW-5088 [AlMg5Mn0,4] 63
Table 43 — Alloy EN AW-6005A [Al SiMg(A)] 64
Table 44 — Alloy EN AW-6016 [Al Si1,2Mg0,4] 65
Table 45 — Alloy EN AW-6025 [Al Mg2,5SiMnCu] 65
Table 46 — Alloy EN AW-6056 [Al Si1MgCuMn] 66
Table 47 — Alloy EN AW-6061 [Al Mg1SiCu] 67
Table 48 — Alloy EN AW-6082 [Al Si1MgMn] 68
Table 49 — Alloy EN AW-7010 [Al Zn6MgCu] 69
Table 50 — Alloy EN AW-7019 [Al Zn4Mg2] 72
Table 51 — Alloy EN AW-7020 [Al Zn4,5Mg1] 73
Table 52 — Alloy EN AW-7021 [Al Zn5,5Mg1,5] 74
Table 53 — Alloy EN AW-7022 [Al Zn5Mg3Cu] 74
Table 54 — Alloy EN AW-7075 [Al Zn5,5MgCu] 75
Table 55 — Alloy EN AW-8006 [Al Fe1,5Mn] 78
Table 56 — Alloy EN AW-8011A [Al FeSi(A)] 79
Table 1 — Aluminium EN AW-1050A [Al 99,5(A)]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 150,0 60
O 0,2 0,5 65 95 20  20  0 t 0 t 20
H111 0,5 1,5 65 95 20  22  0 t 0 t 20
1,5 3,0 65 95 20  26  0 t 0 t 20
3,0 6,0 65 95 20  29  0,5 t 0,5 t 20
6,0 12,5 65 95 20  35  1,0 t 1,0 t 20
12,5 80,0 65 95 20   32   20
H112 ≥ 6,0 12,5 75  30  20    23
12,5 80,0 70  25   20   22
H12 0,2 0,5 85 125 65  2  0,5 t 0 t 28
0,5 1,5 85 125 65  4  0,5 t 0 t 28
1,5 3,0 85 125 65  5  0,5 t 0,5 t 28
3,0 6,0 85 125 65  7  1,0 t 1,0 t 28
6,0 12,5 85 125 65  9   2,0 t 28
12,5 40,0 85 125 65   9   28
H14 0,2 0,5 105 145 85  2  1,0 t 0 t 34
0,5 1,5 105 145 85  2  1,0 t 0,5 t 34
1,5 3,0 105 145 85  4  1,0 t 1,0 t 34
3,0 6,0 105 145 85  5   1,5 t 34
6,0 12,5 105 145 85  6   2,5 t 34
12,5 25,0 105 145 85   6   34
H16 0,2 0,5 120 160 100  1   0,5 t 39
0,5 1,5 120 160 100  2   1,0 t 39
1,5 4,0 120 160 100  3   1,5 t 39
H18 0,2 0,5 135  120  1   1,0 t 42
0,5 1,5 140  120  2   2,0 t 42
1,5 3,0 140  120  2   3,0 t 42
H19 0,2 0,5 155  140  1    45
0,5 1,5 150  130  1    45
1,5 3,0 150  130  1    45
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H22 0,2 0,5 85 125 55  4  0,5 t 0 t 27
0,5 1,5 85 125 55  5  0,5 t 0 t 27
1,5 3,0 85 125 55  6  0,5 t 0,5 t 27
3,0 6,0 85 125 55  11  1,0 t 1,0 t 27
6,0 12,5 85 125 55  12   2,0 t 27
H24 0,2 0,5 105 145 75  3  1,0 t 0 t 33
0,5 1,5 105 145 75  4  1,0 t 0,5 t 33
1,5 3,0 105 145 75  5  1,0 t 1,0 t 33
3,0 6,0 105 145 75  8  1,5 t 1,5 t 33
6,0 12,5 105 145 75  8   2,5 t 33
H26 0,2 0,5 120 160 90  2   0,5 t 38
0,5 1,5 120 160 90  3   1,0 t 38
1,5 4,0 120 160 90  4   1,5 t 38
H28 0,2 0,5 140  110  2   1,0 t 41
0,5 1,5 140  110  2   2,0 t 41
1,5 3,0 140  110  3   3,0 t 41
a
For information only.
Table 2 — Aluminium EN AW-1070A [Al 99,7(A)]
a
Temper Specified Tensile Yield strength Elongation Bend Hardness
a
thickness strength radius
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 25,0 60
O 0,2 0,5 60 90 15  26  0 t 0 t 18
H111 0,5 1,5 60 90 15  28  0 t 0 t 18
1,5 3,0 60 90 15  31  0 t 0 t 18
3,0 6,0 60 90 15  35  0,5 t 0,5 t 18
6,0 12,5 60 90 15  35  0,5 t 0,5 t 18
12,5 25,0 60 90 15   32   18
H112 ≥ 6,0 12,5 70    20
12,5 25,0 70     20
H12 0,2 0,5 80 120 55  5  0,5 t 0 t 26
0,5 1,5 80 120 55  6  0,5 t 0 t 26
1,5 3,0 80 120 55  7  0,5 t 0,5 t 26
3,0 6,0 80 120 55  9   1,0 t 26
6,0 12,5 80 120 55  12   2,0 t 26
H14 0,2 0,5 100 140 70  4  0,5 t 0 t 32
0,5 1,5 100 140 70  4  0,5 t 0,5 t 32
1,5 3,0 100 140 70  5  1,0 t 1,0 t 32
3,0 6,0 100 140 70  6   1,5 t 32
6,0 12,5 100 140 70  7   2,5 t 32
H16 0,2 0,5 110 150 90  2  1,0 t 0,5 t 36
0,5 1,5 110 150 90  2  1,0 t 1,0 t 36
1,5 4,0 110 150 90  3  1,0 t 1,0 t 36
H18 0,2 0,5 125  105  2   1,0 t 40
0,5 1,5 125  105  2   2,0 t 40
1,5 3,0 125  105  2   2,5 t 40
H22 0,2 0,5 80 120 50  8  0,5 t 0 t 26
0,5 1,5 80 120 50  9  0,5 t 0 t 26
1,5 3,0 80 120 50  11  0,5 t 0,5 t 26
3,0 6,0 80 120 50  13   1,0 t 26
6,0 12,5 80 120 50  15   2,0 t 26
a
Temper Specified Tensile Yield strength Elongation Bend Hardness
a
thickness strength radius
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H24 0,2 0,5 100 140 60  5  0,5 t 0 t 31
0,5 1,5 100 140 60  6  0,5 t 0,5 t 31
1,5 3,0 100 140 60  7  1,0 t 1,0 t 31
3,0 6,0 100 140 60  9   1,5 t 31
6,0 12,5 100 140 60  11   2,5 t 31
H26 0,2 0,5 110 150 80  3   0,5 t 35
0,5 1,5 110 150 80  3   1,0 t 35
1,5 4,0 110 150 80  4   1,0 t 35
a
For information only.
Table 3 — Aluminium EN AW-1080A [Al 99,8(A)]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 25,0 60
O 0,2 0,5 60 90 15  26  0 t 0 t 18
H111 0,5 1,5 60 90 15  28  0 t 0 t 18
1,5 3,0 60 90 15  31  0 t 0 t 18
3,0 6,0 60 90 15  35  0,5 t 0,5 t 18
6,0 12,5 60 90 15  35  0,5 t 0,5 t 18
H112 ≥ 6,0 12,5 70    20
12,5 25,0 70     20
H12 0,2 0,5 80 120 55  5  0,5 t 0 t 26
0,5 1,5 80 120 55  6  0,5 t 0 t 26
1,5 3,0 80 120 55  7  0,5 t 0,5 t 26
3,0 6,0 80 120 55  9   1,0 t 26
6,0 12,5 80 120 55  12   2,0 t 26
H14 0,2 0,5 100 140 70  4  0,5 t 0 t 32
0,5 1,5 100 140 70  4  0,5 t 0,5 t 32
1,5 3,0 100 140 70  5  1,0 t 1,0 t 32
3,0 6,0 100 140 70  6   1,5 t 32
6,0 12,5 100 140 70  7   2,5 t 32
H16 0,2 0,5 110 150 90  2  1,0 t 0,5 t 36
0,5 1,5 110 150 90  2  1,0 t 1,0 t 36
1,5 4,0 110 150 90  3  1,0 t 1,0 t 36
H18 0,2 0,5 125  105  2   1,0 t 40
0,5 1,5 125  105  2   2,0 t 40
1,5 3,0 125  105  2   2,5 t 40
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H22 0,2 0,5 80 120 50  8  0,5 t 0 t 26
0,5 1,5 80 120 50  9  0,5 t 0 t 26
1,5 3,0 80 120 50  11  0,5 t 0,5 t 26
3,0 6,0 80 120 50  13   1,0 t 26
6,0 12,5 80 120 50  15   2,0 t 26
H24 0,2 0,5 100 140 60  5  0,5 t 0 t 31
0,5 1,5 100 140 60  6  0,5 t 0,5 t 31
1,5 3,0 100 140 60  7  1,0 t 1,0 t 31
3,0 6,0 100 140 60  9   1,5 t 31
6,0 12,5 100 140 60  11   2,5 t 31
H26 0,2 0,5 110 150 80  3   0,5 t 35
0,5 1,5 110 150 80  3   1,0 t 35
1,5 4,0 110 150 80  4   1,0 t 35
a
For information only.
Table 4 — Aluminium EN AW-1200 [Al 99,0]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 150,0 75
O 0,2 0,5 75 105 25  19  0 t 0 t 23
H111 0,5 1,5 75 105 25  21  0 t 0 t 23
1,5 3,0 75 105 25  24  0 t 0 t 23
3,0 6,0 75 105 25  28  0,5 t 0,5 t 23
6,0 12,5 75 105 25  33  1,0 t 1,0 t 23
12,5 80,0 75 105 25   30   23
H112 ≥ 6,0 12,5 85  35  16    26
12,5 80,0 80  30   16   24
H12 0,2 0,5 95 135 75  2  0,5 t 0 t 31
0,5 1,5 95 135 75  4  0,5 t 0 t 31
1,5 3,0 95 135 75  5  0,5 t 0,5 t 31
3,0 6,0 95 135 75  6  1,0 t 1,0 t 31
6,0 12,5 95 135 75  8   2,0 t 31
12,5 40,0 95 135 75   8   31
H14 0,2 0,5 105 155 95  1  1,0 t 0 t 37
0,5 1,5 115 155 95  3  1,0 t 0,5 t 37
1,5 3,0 115 155 95  4  1,0 t 1,0 t 37
3,0 6,0 115 155 95  5  1,5 t 1,5 t 37
6,0 12,5 115 155 90  6   2,5 t 37
12,5 25,0 115 155 90   6   37
H16 0,2 0,5 120 170 110  1   0,5 t 42
0,5 1,5 130 170 115  2   1,0 t 42
1,5 4,0 130 170 115  3   1,5 t 42
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H18 0,2 0,5 150  130  1   1,0 t 45
0,5 1,5 150  130  2   2,0 t 45
1,5 3,0 150  130  2   3,0 t 45
H19 0,2 0,5 160  140  1    48
0,5 1,5 160  140  1    48
1,5 3,0 160  140  1    48
H22 0,2 0,5 95 135 65  4  0,5 t 0 t 30
0,5 1,5 95 135 65  5  0,5 t 0 t 30
1,5 3,0 95 135 65  6  0,5 t 0,5 t 30
3,0 6,0 95 135 65  10  1,0 t 1,0 t 30
6,0 12,5 95 135 65  10   2,0 t 30
H24 0,2 0,5 115 155 90  3  1,0 t 0 t 37
0,5 1,5 115 155 90  4  1,0 t 0,5 t 37
1,5 3,0 115 155 90  5  1,0 t 1,0 t 37
3,0 6,0 115 155 90  7   1,5 t 37
6,0 12,5 115 155 85  9   2,5 t 36
H26 0,2 0,5 130 170 105  2   0,5 t 41
0,5 1,5 130 170 105  3   1,0 t 41
1,5 4,0 130 170 105  4   1,5 t 41
a
For information only.
Table 5 — Aluminium EN AW-1350 [Al 99,5]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F 2,5 150,0 60
O 0,2 0,5 65 95 20  20  0 t 0 t 20
H111 0,5 1,5 65 95 20  22  0 t 0 t 20
1,5 3,0 65 95 20  26  0 t 0 t 20
3,0 6,0 65 95 20  29  0,5 t 0,5 t 20
6,0 12,5 65 95 20  35  1,0 t 1,0 t 20
12,5 80,0 65 95 20   32   20
H112 0,2 0,5 75  30  20    23
0,5 1,5 75  30  20    23
1,5 3,0 75  30  20    23
3,0 6,0 75  30  20    23
6,0 12,5 75  30  20    23
12,5 80,0 75  30   20   23
H12 0,2 0,5 85 125 65  2  0,5 t 0 t 28
0,5 1,5 85 125 65  4  0,5 t 0 t 28
1,5 3,0 85 125 65  5  0,5 t 0,5 t 28
3,0 6,0 85 125 65  7  1,0 t 1,0 t 28
6,0 12,5 85 125 65  9   2,0 t 28
12,5 40,0 85 125 65   9   28
H14 0,2 0,5 105 145 85  2  1,0 t 0 t 34
0,5 1,5 105 145 85  2  1,0 t 0,5 t 34
1,5 3,0 105 145 85  4  1,0 t 1,0 t 34
3,0 6,0 105 145 85  5   1,5 t 34
6,0 12,5 105 145 85  6   2,5 t 34
12,5 25,0 105 145 85   6   34
H16 0,2 0,5 120 160 100  1   0,5 t 39
0,5 1,5 120 160 100  2   1,0 t 39
1,5 4,0 120 160 100  3   1,5 t 39
H18 0,2 0,5 140  120  1   1,0 t 42
0,5 1,5 140  120  2   2,0 t 42
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
1,5 3,0 140  120  2   3,0 t 42
H19 0,2 0,5 150  130  1    45
0,5 1,5 150  130  1    45
1,5 3,0 150  130  1    45
H22 0,2 0,5 85 125 55  4  0,5 t 0 t 27
0,5 1,5 85 125 55  5  0,5 t 0 t 27
1,5 3,0 85 125 55  6  0,5 t 0,5 t 27
3,0 6,0 85 125 55  11  1,0 t 1,0 t 27
6,0 12,5 85 125 55  12   2,0 t 27
H24 0,2 0,5 105 145 75  3  1,0 t 0 t 33
0,5 1,5 105 145 75  4  1,0 t 0,5 t 33
1,5 3,0 105 145 75  5  1,0 t 1,0 t 33
3,0 6,0 105 145 75  8  1,5 t 1,5 t 33
6,0 12,5 105 145 75  8   2,5 t 33
H26 0,2 0,5 120 160 90  2   0,5 t 38
0,5 1,5 120 160 90  3   1,0 t 38
1,5 4,0 120 160 90  4   1,5 t 38
H28 0,2 0,5 140  110  2   1,0 t 41
0,5 1,5 140  110  2   2,0 t 41
1,5 3,0 140  110  3   3,0 t 41
a
For information only.
Table 6 — Alloy EN AW-2014 [Al Cu4SiMg]
a a
Temper Specified Tensile Yield strength Elongation Bend radius Hardness
thickness strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A50 mm A 180° 90°
O ≥ 0,4 1,5  220  140 12  0,5 t 0 t 55
1,5 3,0  220  140 13  1,0 t 1,0 t 55
3,0 6,0  220  140 16   1,5 t 55
6,0 9,0  220  140 16   2,5 t 55
9,0 12,5  220  140 16   4,0 t 55
12,5 25,0  220    10   55
T3 ≥ 0,4 1,5 395  245  14    111
1,5 6,0 400  245  14    112
b b
T4 ≥ 0,4 1,5 395  240  14  3,0 t 3,0 t 110
b b
T451 1,5 6,0 395  240  14  5,0 t 5,0 t 110
b
6,0 12,5 400  250  14   8,0 t 112
12,5 40,0 400  250   10   112
40,0 100,0 395  250   7   111
T42 ≥ 0,4 6,0 395  230  14    110
6,0 12,5 400  235  14    111
12,5 25,0 400  235   12   111
b
T6 ≥ 0,4 1,5 440  390  6   5,0 t 133
b
T651 1,5 6,0 440  390  7   7,0 t 133
b
6,0 12,5 450  395  7   10 t 135
12,5 40,0 460  400   6   138
40,0 60,0 450  390   5   135
60,0 80,0 435  380   4   131
80,0 100,0 420  360   4   126
100, 125,0 410  350   4   123
125, 160,0 390  340   2
T62 ≥ 0,4 12,5 440  390  7    133
12,5 25,0 450  395   6   135
Whenever a new application of this alloy is contemplated, and if this application involves special properties such as
corrosion resistance, toughness, fatigue strength, it is strongly recommended that the user consult the producer in
order to make a precise and appropriate selection of the material.
a
For information only.
b
Appreciably smaller cold bend radii can be achieved immediately after quenching.
Table 7 — Alloy EN AW-2014A [Al Cu4SiMg(A)]
a a
Temper Specified Tensile Yield strength Elongation Bend radius Hardness
thickness strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A50 mm A 180° 90°
O ≥ 0,2 0,5  235  110    1,0 t 55
0,5 1,5  235  110 14   2,0 t 55
1,5 3,0  235  110 16   2,0 t 55
3,0 6,0  235  110 16   2,0 t 55
b
T4 ≥ 0,2 0,5 400  225     3,0 t 110
b
T451 0,5 1,5 400  225  13   3,0 t 110
b
1,5 6,0 400  225  14   5,0 t 110
6,0 12,5 400  250  14
12,5 25,0 400  250   12
25,0 40,0 400  250   10
40,0 80,0 395  250   7
b
T6 ≥ 0,2 0,5 440  380     5,0 t 150
b
T651 0,5 1,5 440  380  6   5,0 t 150
b
1,5 3,0 440  380  7   6,0 t 150
b
3,0 6,0 440  380  8   6,0 t 150
6,0 12,5 460  410  8
12,5 25,0 460  410   6
25,0 40,0 450  400   5
40,0 60,0 430  390   5
60,0 90,0 430  390   4
90,0 115,0 420  370   4
115, 140,0 410  350   4
Whenever a new application of this alloy is contemplated, and if this application involves special properties such as
corrosion resistance, toughness, fatigue strength, it is strongly recommended that the user consult the producer in
order to make a precise and appropriate selection of the material.
a
For information only.
b
Appreciably smaller cold bend radii can be achieved immediately after quenching.
Table 8 — Alloy EN AW-2017A [Al Cu4MgSi(A)]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
O ≥ 0,4 1,5  225  145 12  0,5 t 0 t 55
1,5 3,0  225  145 14  1,0 t 1,0 t 55
3,0 6,0  225  145 13   1,5 t 55
6,0 9,0  225  145 13   2,5 t 55
9,0 12,5  225  145 13   4,0 t 55
12,5 25,0  225  145  12   55
b b
T4 ≥ 0,4 1,5 390  245  14  3,0 t 3,0 t 110
b b
T451 1,5 6,0 390  245  15  5,0 t 5,0 t 110
b
6,0 12,5 390  260  13   8,0 t 111
12,5 40,0 390  250   12   110
40,0 60,0 385  245   12   108
60,0 80,0 370  240   7
80,0 120,0 360  240   6   105
120,0 150,0 350  240   4   101
150,0 180,0 330  220   2
180,0 200,0 300  200   2
T452 150,0 180,0 330  220   2
180,0 200,0 300  200   2
T42 ≥ 0,4 3,0 390  235  14    109
3,0 12,5 390  235  15    109
12,5 25,0 390  235   12   109
Whenever a new application of this alloy is contemplated, and if this application involves special properties
such as corrosion resistance, toughness, fatigue strength, it is strongly recommended that the user consult
the producer in order to make a precise and appropriate selection of the material.
a
For information only.
b
Appreciably smaller cold bend radii can be achieved immediately after quenching.
Table 9 — Alloy EN AW-2618A [Al Cu2Mg1,5Ni]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
T851 ≥ 6,0 12,5 420  375  5
12,5 40,0 420  375   5
40,0 80,0 410  370   5
80,0 100,0 405  365   4
100,0 140,0 395  360   4
a
No data available.
Table 10 — Alloy EN AW-2024 [Al Cu4Mg1]
a a
Specified Tensile Yield Elongation Bend radius Hardness
Temper
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
O ≥ 0,4 1,5  220  140 12  0,5 t 0 t 55
1,5 3,0  220  140 13  2,0 t 1,0 t 55
3,0 6,0  220  140 13  3,0 t 1,5 t 55
6,0 9,0  220  140 13   2,5 t 55
9,0 12,5  220  140 13   4,0 t 55
12,5 25,0  220    11   55
T4 ≥ 0,4 1,5 425  275  12  4,0 t  120
1,5 6,0 425  275  14  5,0 t  120
b b
T3 ≥ 0,4 1,5 435  290  12  4,0 t 4,0 t 123
b b
T351 1,5 3,0 435  290  14  4,0 t 4,0 t 123
b b
3,0 6,0 440  290  14  5,0 t 5,0 t 124
b
6,0 12,5 440  290  13   8,0 t 124
12,5 40,0 430  290   11   122
40,0 80,0 420  290   8   120
80,0 100,0 400  285   7   115
100,0 120,0 380  270   5   110
120,0 150,0 360  250   5   104
T42 ≥ 0,4 6,0 425  260  15    119
6,0 12,5 425  260  12    119
12,5 25,0 420  260   8   118
T8 ≥ 0,4 1,5 460  400  5    138
T851 1,5 6,0 460  400  6    138
6,0 12,5 460  400  5    138
12,5 25,0 455  400   4   137
25,0 40,0 455  395   4   136
T62 ≥ 0,4 12,5 440  345  5    129
12,5 25,0 435  345   4   128
Whenever a new application of this alloy is contemplated, and if this application involves special
properties such as corrosion resistance, toughness, fatigue strength, it is strongly recommended that the
user consult the producer in order to make a precise and appropriate selection of the material.
a
For information only.
b
Appreciably smaller cold bend radii can be achieved immediately after quenching.
Table 11 — Alloy EN AW-3003 [Al Mn1Cu]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 80,0 95
O 0,2 0,5 95 135 35  15  0 t 0 t 28
H111 0,5 1,5 95 135 35  17  0 t 0 t 28
1,5 3,0 95 135 35  20  0 t 0 t 28
3,0 6,0 95 135 35  23  1,0 t 1,0 t 28
6,0 12,5 95 135 35  24   1,5 t 28
12,5 50,0 95 135 35   23   28
H112 ≥ 6,0 12,5 115  70  10    35
12,5 80,0 100  40   18   29
H12 0,2 0,5 120 160 90  3  1,5 t 0 t 38
0,5 1,5 120 160 90  4  1,5 t 0,5 t 38
1,5 3,0 120 160 90  5  1,5 t 1,0 t 38
3,0 6,0 120 160 90  6   1,0 t 38
6,0 12,5 120 160 90  7   2,0 t 38
12,5 40,0 120 160 90   8   38
H14 0,2 0,5 145 185 125  2  2,0 t 0,5 t 46
0,5 1,5 145 185 125  2  2,0 t 1,0 t 46
1,5 3,0 145 185 125  3  2,0 t 1,0 t 46
3,0 6,0 145 185 125  4   2,0 t 46
6,0 12,5 145 185 125  5   2,5 t 46
12,5 25,0 145 185 125   5   46
H16 0,2 0,5 170 210 150  1  2,5 t 1,0 t 54
0,5 1,5 170 210 150  2  2,5 t 1,5 t 54
1,5 4,0 170 210 150  2  2,5 t 2,0 t 54
H18 0,2 0,5 190  170  1   1,5 t 60
0,5 1,5 190  170  2   2,5 t 60
1,5 3,0 190  170  2   3,0 t 60
H19 0,2 0,5 210  180  1    65
0,5 1,5 210  180  2    65
1,5 3,0 210  180  2    65
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H22 0,2 0,5 120 160 80  6  1,0 t 0 t 37
0,5 1,5 120 160 80  7  1,0 t 0,5 t 37
1,5 3,0 120 160 80  8  1,0 t 1,0 t 37
3,0 6,0 120 160 80  9   1,0 t 37
6,0 12,5 120 160 80  11   2,0 t 37
H24 0,2 0,5 145 185 115  4  1,5 t 0,5 t 45
0,5 1,5 145 185 115  4  1,5 t 1,0 t 45
1,5 3,0 145 185 115  5  1,5 t 1,0 t 45
3,0 6,0 145 185 115  6   2,0 t 45
6,0 12,5 145 185 110  8   2,5 t 45
H26 0,2 0,5 170 210 140  2  2,0 t 1,0 t 53
0,5 1,5 170 210 140  3  2,0 t 1,5 t 53
1,5 4,0 170 210 140  3  2,0 t 2,0 t 53
H28 0,2 0,5 190  160  2   1,5 t 59
0,5 1,5 190  160  2   2,5 t 59
1,5 3,0 190  160  3   3,0 t 59
a
For information only.
Table 12 — Alloy EN AW-3103 [Al Mn1]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 80,0 90
O 0,2 0,5 90 130 35  17  0 t 0 t 27
H111 0,5 1,5 90 130 35  19  0 t 0 t 27
1,5 3,0 90 130 35  21  0 t 0 t 27
3,0 6,0 90 130 35  24  1,0 t 1,0 t 27
6,0 12,5 90 130 35  28   1,5 t 27
12,5 50,0 90 130 35   25   27
H112 ≥ 6,0 12,5 110  70  10    34
12,5 80,0 95  40   18   28
H12 0,2 0,5 115 155 85  3  1,5 t 0 t 36
0,5 1,5 115 155 85  4  1,5 t 0,5 t 36
1,5 3,0 115 155 85  5  1,5 t 1,0 t 36
3,0 6,0 115 155 85  6   1,0 t 36
6,0 12,5 115 155 85  7   2,0 t 36
12,5 40,0 115 155 85   8   36
H14 0,2 0,5 140 180 120  2  2,0 t 0,5 t 45
0,5 1,5 140 180 120  2  2,0 t 1,0 t 45
1,5 3,0 140 180 120  3  2,0 t 1,0 t 45
3,0 6,0 140 180 120  4   2,0 t 45
6,0 12,5 140 180 120  5   2,5 t 45
12,5 25,0 140 180 120   5   45
H16 0,2 0,5 160 200 145  1  2,5 t 1,0 t 51
0,5 1,5 160 200 145  2  2,5 t 1,5 t 51
1,5 4,0 160 200 145  2  2,5 t 2,0 t 51
4,0 8,0 160 200 145  2  2,0 t 1,5 t 51
H18 0,2 0,5 185  165  1   1,5 t 58
0,5 1,5 185  165  2   2,5 t 58
1,5 3,0 185  165  2   3,0 t 58
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H19 0,2 0,5 200  175  1    62
0,5 1,5 200  175  2    62
1,5 3,0 200  175  2    62
H22 0,2 0,5 115 155 75  6  1,0 t 0 t 36
0,5 1,5 115 155 75  7  1,0 t 0,5 t 36
1,5 3,0 115 155 75  8  1,0 t 1,0 t 36
3,0 6,0 115 155 75  9   1,0 t 36
6,0 12,5 115 155 75  11   2,0 t 36
H24 0,2 0,5 140 180 110  4  1,5 t 0,5 t 44
0,5 1,5 140 180 110  4  1,5 t 1,0 t 44
1,5 3,0 140 180 110  5  1,5 t 1,0 t 44
3,0 6,0 140 180 110  6   2,0 t 44
6,0 12,5 140 180 110  8   2,5 t 44
H26 0,2 0,5 160 200 135  2  2,0 t 1,0 t 50
0,5 1,5 160 200 135  3  2,0 t 1,5 t 50
1,5 4,0 160 200 135  3  2,0 t 2,0 t 50
H28 0,2 0,5 185  155  2   1,5 t 58
0,5 1,5 185  155  2   2,5 t 58
1,5 3,0 185  155  3   3,0 t 58
a
For information only.
Table 13 — Alloy EN AW-3004 [Al Mn1Mg1]
a a
Specified Tensile Yield Elongation Bend radius Hardness
Temper
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 80,0 155
O 0,2 0,5 155 200 60  13  0 t 0 t 45
H111 0,5 1,5 155 200 60  14  0 t 0 t 45
1,5 3,0 155 200 60  15  0,5 t 0 t 45
3,0 6,0 155 200 60  16  1,0 t 1,0 t 45
6,0 12,5 155 200 60  16   2,0 t 45
12,5 50,0 155 200 60   14   45
H12 0,2 0,5 190 240 155  2  1,5 t 0 t 59
0,5 1,5 190 240 155  3  1,5 t 0,5 t 59
1,5 3,0 190 240 155  4  2,0 t 1,0 t 59
3,0 6,0 190 240 155  5   1,5 t 59
H14 0,2 0,5 220 265 180  1  2,5 t 0,5 t 67
0,5 1,5 220 265 180  2  2,5 t 1,0 t 67
1,5 3,0 220 265 180  2  2,5 t 1,5 t 67
3,0 6,0 220 265 180  3   2,0 t 67
H16 0,2 0,5 240 285 200  1  3,5 t 1,0 t 73
0,5 1,5 240 285 200  1  3,5 t 1,5 t 73
1,5 4,0 240 285 200  2   2,5 t 73
H18 0,2 0,5 260  230  1   1,5 t 80
0,5 1,5 260  230  1   2,5 t 80
1,5 3,0 260  230  2    80
H19 0,2 0,5 270  240  1    83
0,5 1,5 270  240  1    83
a a
Specified Tensile Yield Elongation Bend radius Hardness
Temper
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H22 0,2 0,5 190 240 145  4  1,0 t 0 t 58
H32 0,5 1,5 190 240 145  5  1,0 t 0,5 t 58
1,5 3,0 190 240 145  6  1,5 t 1,0 t 58
3,0 6,0 190 240 145  7   1,5 t 58
H24 0,2 0,5 220 265 170  3  2,0 t 0,5 t 66
H34 0,5 1,5 220 265 170  4  2,0 t 1,0 t 66
1,5 3,0 220 265 170  4  2,0 t 1,5 t 66
H26 0,2 0,5 240 285 190  3  3,0 t 1,0 t 72
H36 0,5 1,5 240 285 190  3  3,0 t 1,5 t 72
1,5 3,0 240 285 190  3   2,5 t 72
H28 0,2 0,5 260  220  2   1,5 t 79
H38 0,5 1,5 260  220  3   2,5 t 79
a
For information only.
Table 14 — Alloy EN AW-3005 [Al Mn1Mg0,5] — Alloy EN AW-3005A [Al Mn1Mg0,5(A)]
a a
Specified Tensile Yield Elongation Bend radius Hardness
Temper
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 80,0 115
O 0,2 0,5 115 165 45  12  0 t 0 t 33
H111 0,5 1,5 115 165 45  14  0 t 0 t 33
1,5 3,0 115 165 45  16  1,0 t 0,5 t 33
3,0 6,0 115 165 45  19   1,0 t 33
H12 0,2 0,5 145 195 125  3  1,5 t 0 t 46
0,5 1,5 145 195 125  4  1,5 t 0,5 t 46
1,5 3,0 145 195 125  4  2,0 t 1,0 t 46
3,0 6,0 145 195 125  5   1,5 t 46
H14 0,2 0,5 170 215 150  1  2,5 t 0,5 t 54
0,5 1,5 170 215 150  2  2,5 t 1,0 t 54
1,5 3,0 170 215 150  2   1,5 t 54
3,0 6,0 170 215 150  3   2,0 t 54
H16 0,2 0,5 195 240 175  1   1,0 t 61
0,5 1,5 195 240 175  2   1,5 t 61
1,5 4,0 195 240 175  2   2,5 t 61
H18 0,2 0,5 220  200  1   1,5 t 69
0,5 1,5 220  200  2   2,5 t 69
1,5 3,0 220  200  2    69
H19 0,2 0,5 235  210  1    73
0,5 1,5 235  210  1    73
H22 0,2 0,5 145 195 110  5  1,0 t 0 t 45
0,5 1,5 145 195 110  5  1,0 t 0,5 t 45
1,5 3,0 145 195 110  6  1,5 t 1,0 t 45
3,0 6,0 145 195 110  7   1,5 t 45
a a
Specified Tensile Yield Elongation Bend radius Hardness
Temper
thickness strength strength min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H24 0,2 0,5 170 215 130  4  1,5 t 0,5 t 52
0,5 1,5 170 215 130  4  1,5 t 1,0 t 52
1,5 3,0 170 215 130  4   1,5 t 52
H26 0,2 0,5 195 240 160  3   1,0 t 60
0,5 1,5 195 240 160  3   1,5 t 60
1,5 3,0 195 240 160  3   2,5 t 60
H28 0,2 0,5 220  190  2   1,5 t 68
0,5 1,5 220  190  2   2,5 t 68
1,5 3,0 220  190  3    68
a
For information only.
Table 15 — Alloy EN AW-3105 [Al Mn0,5Mg0,5] — Alloy EN AW-3105B [Al Mn0,5Mg0,5 (B)]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 80,0 100
O 0,2 0,5 100 155 40  14  0 t  29
H111 0,5 1,5 100 155 40  15  0 t  29
1,5 3,0 100 155 40  17  0,5 t  29
H12 0,2 0,5 130 180 105  3  1,5 t  41
0,5 1,5 130 180 105  4  1,5 t  41
1,5 3,0 130 180 105  4  1,5 t  41
H14 0,2 0,5 150 200 130  2  2,5 t  48
0,5 1,5 150 200 130  2  2,5 t  48
1,5 3,0 150 200 130  2  2,5 t  48
H16 0,2 0,5 175 225 160  1    56
0,5 1,5 175 225 160  2    56
1,5 3,0 175 225 160  2    56
H18 0,2 0,5 195  180  1    62
0,5 1,5 195  180  1    62
1,5 3,0 195  180  1    62
H19 0,2 0,5 215  190  1    67
0,5 1,5 215  190  1    67
H22 0,2 0,5 130 180 105  6    41
0,5 1,5 130 180 105  6    41
1,5 3,0 130 180 105  7    41
H24 0,2 0,5 150 200 120  4  2,5 t  47
0,5 1,5 150 200 120  4  2,5 t  47
1,5 3,0 150 200 120  5  2,5 t  47
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
H26 0,2 0,5 175 225 150  3    55
0,5 1,5 175 225 150  3    55
1,5 3,0 175 225 150  3    55
H28 0,2 0,5 195  170  2    61
0,5 1,5 195  170  2    61
a
For information only.
Table 16 — Alloy EN AW-4006 [Al Si1Fe]
a a
Temper Specified Tensile Yield Elongation Bend radius Hardness
thickness strength strength
min.
R R
m p0,2
mm MPa MPa %  HBW
over up to min. max. min. max. A A 180° 90°
50 mm
a
F ≥ 2,5 6,0 95
O 0,2 0,5 95 130 40  17  0 t  28
0,5 1,5 95 130 40  19  0 t  28
1,5 3,0 95 130 40  22  0 t  28
3,0 6,0 95 130 40  25  1,0 t  28
H12 0,2 0,5 120 160 90  4  1,5 t  38
0,5 1,5 120 160 90  4  1,5 t  38
1,5 3,0 120 160 90  5  1,5 t  38
H14 0,2 0,5 140 180 120  3  2,0 t  45
0,5 1,5 140 180 120  3  2,0 t  45
1,5 3,0 140 180 120  3  2,0 t  45
b
T4 0,2 0,5 120 160 55  14    35
0,5 1,5 120 160 55  16    35
1,5 3,0 120 160 55  18    35
3,0 6,0 120 160 55  21    35
a
For information only.
b
The T4 temper is not normally supplied by the producers of wrought products such as circles, strips and sheets.
It is obtained by rapid cooling after heating at a relatively elevated temperature, above 500°C. This thermal cycle is
routinely achieved when enamelling the finished products made out of this alloy, such as frying pans, pressure
cookers, pans, etc.
Table 17 — Alloy EN AW-4007
...
