INTERNATIONAL ISO
STANDARD 17139
First edition
2014-06-15
Fine ceramics (advanced ceramics,
advanced technical ceramics) —
Thermophysical properties of ceramic
composites — Determination of
thermal expansion
Céramiques techniques — Propriétés thermophysiques des composites
céramiques — Détermination de la dilatation thermique
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
4.1 General . 2
4.2 Direct measurement . 2
4.3 Differential method . 2
5 Apparatus . 2
5.1 Construction materials . 2
5.2 Heating and cooling device. 2
5.3 Temperature measurement . 2
5.4 Test piece mounting . 2
5.5 System for measuring and recording the thermal expansion . 3
5.6 Test piece measurement . 3
6 Specimens . 3
6.1 Test pieces . 3
6.2 Reference pieces . 3
6.3 Dimensions . 3
7 Procedure. 4
8 Calculations. 5
8.1 Direct measurement . 5
8.2 Differential method . 5
9 Test report . 6
Annex A (normative) Direct measurement apparatus . 9
Annex B (normative) Differential type measurement apparatus .11
Bibliography .12

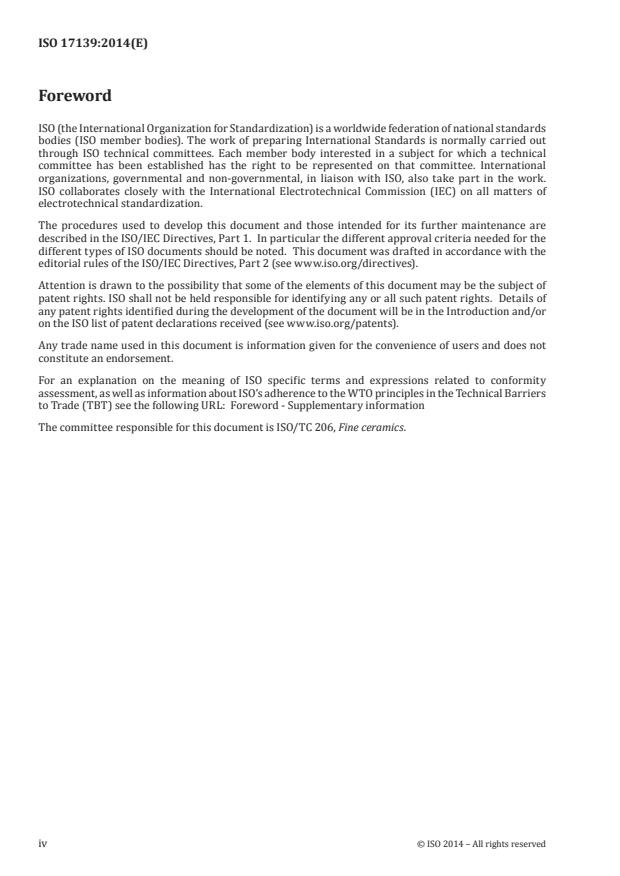

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 206, Fine ceramics.
iv © ISO 2014 – All rights reserved
INTERNATIONAL STANDARD ISO 17139:2014(E)
Fine ceramics (advanced ceramics, advanced technical
ceramics) — Thermophysical properties of ceramic
composites — Determination of thermal expansion
1 Scope
This International Standard describes methods for the determination of linear thermal expansion
characteristics of ceramic matrix composite materials up to 2 300 K, and is applicable to 1D, 2D, and nD
materials.
The method describes general principles of construction, calibration, and operation of the equipment.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO/IEC 17025, General requirements for the competence of testing and calibration laboratories
IEC 60584-1, Thermocouples — Part 1: Reference tables
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
linear thermal expansion
positive or negative change in one dimension that occurs when a material is subjected to a change in
temperature
3.2
linear thermal expansion coefficient at temperature T
derivative of the length L with respect to temperature at the temperature T, divided by the length at
temperature T
1 dL
α =
T
L dT
3.3
mean linear thermal expansion coefficient between temperatures T and T
1 2
linear thermal expansion between temperatures T and T divided by the temperature increment T to
1 2 1
T and the length at temperature T
2 1
LT −LT
() () 1
α TT, = ×
()
LT TT−
() ()
12 1
3.4
representative volume element
RVE
minimum volume which is representative of the material considered
4 Principle
4.1 General
A test piece is heated and subsequently cooled, either at a specified uniform rate or using defined
temperature increments. Its change of length and its temperature are measured continuously, or at
regular frequent intervals during the imposed temperature cycle.
One of two methods can be used to determine the linear thermal expansion coefficient, either by direct
measurement or by a differential method.
4.2 Direct measurement
In this method, the variation in length of the test piece is measured directly. It is necessary to know the
change in dimensions of the test piece support system by previous calibration.
The test piece is placed in a specimen holder and is made to contact a displacement transducer by using
a push rod, made of the same material as the holder. This assembly is put in a furnace. The differential
expansion between the test piece and the test piece holder is measured during the increase and the
decrease in temperature.
The apparatus is shown in Figure 1.
4.3 Differential method
This method consists of measuring the changes in length between a reference piece (6.2) and the test
piece. It is not therefore necessary to know the change in dimensions of the test piece support system.
The apparatus is shown in Figure 2.
5 Apparatus
5.1 Construction materials
The test piece holder and the push rod shall be made from thermomechanically stable materials of the
same type, which shall be chemically inert and thermally compatible with the test piece material under
the environmental conditions of the test.
NOTE For temperatures above 1 400 °C, it is necessary to employ a vacuum or inert gas atmosphere, with a
non-oxide material appropriate for the test environment, such as a grade of dense graphite.
5.2 Heating and cooling device
Furnace, capable of working in a controlled atmosphere when required, and of controlling the
temperature of the test piece to within 1 % of its mean temperature, expressed in K.
5.3 Temperature measurement
Thermocouples, in accordance with IEC 60584-1, subject to the upper temperature requirements
and environmental consideration, except for tungsten-rhenium couples which may be used at higher
temperatures but are not covered by IEC 60584-1, should be individually calibrated. For temperature in
excess of 2 000 K, infrared detectors or any suitable device may be used.
5.4 Test piece mounting
The device used shall allow free axial movement of the test piece and of the reference piece in case
of differential measurement. The mechanical environment shall minimize stresses. For vertical
2 © ISO 2014 – All rights reserved
measurement apparatus, the test pieces shall be free standing and mechanically stable on the end-plate.
For measuring apparatus which is horizontal or inclined to the horizontal, the sideways movement
or twist of the test piece shall be restricted, without any restriction of axial movement, by a suitable
arrangement.
5.5 System for measuring and recording the thermal expansion
System, capable of measuring displacements to an accuracy better than 0,1 μm. The system shall allow
recording of the test piece temperature and the displacement simultaneously. The system for measuring
of displacements shall be periodically calibrated in accordance with Annex A for direct measurement or
Annex B for differential measurement.
5.6 Test piece measurement
Device for measuring the test piece dimensions, with an accuracy better than 0,05 mm (e.g. micrometer
in accordance with ISO 3611 or callipers in accordance with ISO 6906).
6 Specimens
6.1 Test pieces
The dimensions of the test pieces depend on the type of apparatus used. For differential measurements,
the test piece and the reference piece (6.2) shall have the same length L (see Table 1).
The test piece shall be cut in such a way that the axis of desired measurement is related to the principal
fibre orientations in accordance with agreement between parties to the measurement.
The end-faces of the length of the test piece shall be plane, parallel to each other, and perpendicular to
the long axis.
6.2 Reference pieces
Reference material
...
NORME ISO
INTERNATIONALE 17139
Première édition
2014-06-15
Céramiques techniques — Propriétés
thermophysiques des composites
céramiques — Détermination de la
dilatation thermique
Fine ceramics (advanced ceramics, advanced technical ceramics) —
Thermophysical properties of ceramic composites — Determination
of thermal expansion
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
4.1 Généralités . 2
4.2 Mesurage direct . 2
4.3 Méthode différentielle . 2
5 Appareillage . 2
5.1 Matériaux de construction . 2
5.2 Dispositif de chauffage et de refroidissement. 2
5.3 Mesurage de la température . 2
5.4 Montage de l’éprouvette . 3
5.5 Système de mesurage et d’enregistrement de la dilatation thermique . 3
5.6 Mesurage de l’éprouvette . . 3
6 Échantillons pour essai. 3
6.1 Éprouvettes . 3
6.2 Étalons . 3
6.3 Dimensions . 3
7 Mode opératoire. 4
8 Calculs . 5
8.1 Mesurage direct . 5
8.2 Méthode différentielle . 6
9 Rapport d’essai . 6
Annexe A (normative) Appareillage de mesurage direct . 9
Annexe B (normative) Appareillage de mesurage différentiel .11
Bibliographie .12

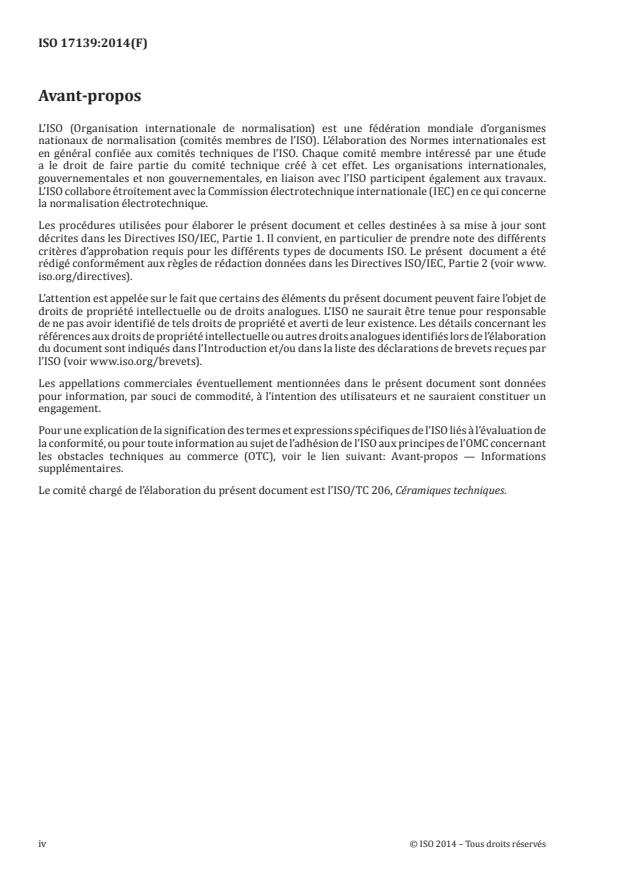

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 206, Céramiques techniques.
iv © ISO 2014 – Tous droits réservés
NORME INTERNATIONALE ISO 17139:2014(F)
Céramiques techniques — Propriétés thermophysiques des
composites céramiques — Détermination de la dilatation
thermique
1 Domaine d’application
La présente Norme internationale décrit les méthodes de détermination des caractéristiques de
dilatation thermique linéique des matériaux composites à matrice céramique jusqu’à une température
de 2 300 K, et est applicable aux matériaux 1D, 2D et nD.
La méthode décrit les principes généraux de construction, d’étalonnage et d’utilisation de l’appareillage.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO/IEC 17025, Exigences générales concernant la compétence des laboratoires d’étalonnages et d’essais
IEC 60584-1, Thermocouples — Partie 1: Tables de référence
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
dilatation thermique linéique
variation positive ou négative d’une dimension d’un matériau soumis à une variation de température
3.2
coefficient de dilatation thermique linéique à la température T
quotient de la dérivée de la longueur L par rapport à la température T, et de la longueur L à cette même
température
1 dL
α =
T
L dT
3.3
coefficient moyen de dilatation thermique linéique entre les températures T et T
1 2
quotient de la dilatation thermique linéique entre les températures T et T , et du produit de l’incrément
1 2
de température T à T par la longueur à la température T
1 2 1
LT −LT
() () 1
α TT, = ×
()
LT TT−
() ()
12 1
3.4
volume élémentaire représentatif
VER
volume minimal représentatif du matériau considéré
4 Principe
4.1 Généralités
Une éprouvette est chauffée puis refroidie, soit à une vitesse constante spécifiée, soit par incréments de
température définis. Les variations de longueur ainsi que la température sont mesurées en continu ou à
des intervalles réguliers et fréquents pendant le cycle de température imposé.
Le coefficient de dilatation thermique linéique peut être déterminé par l’une des deux méthodes
suivantes, soit mesurage direct, soit une méthode différentielle.
4.2 Mesurage direct
Dans cette méthode, la variation de longueur de l’éprouvette est mesurée directement. Il est nécessaire
de connaître les variations des dimensions du système de support d’éprouvette par un étalonnage
préalable.
L’éprouvette est placée dans un porte-éprouvette et est mise en contact avec un capteur de déplacement
par l’intermédiaire d’une tige poussoir constituée du même matériau que le porte-éprouvette. L’ensemble
est placé dans un four. La dilatation différentielle entre l’éprouvette et le porte-éprouvette est mesurée
pendant la montée et la descente en température.
L’appareillage est représenté à la Figure 1.
4.3 Méthode différentielle
Cette méthode consiste à mesurer les variations de longueur entre un étalon (voir 6.2) et l’éprouvette. Il
n’est, par conséquent, pas nécessaire de connaître les variations de dimensions du système de support
d’éprouvette.
L’appareillage est représenté à la Figure 2.
5 Appareillage
5.1 Matériaux de construction
Le porte-éprouvette et la tige poussoir doivent être fabriqués dans des matériaux de même type, stables
thermomécaniquement, chimiquement inertes et thermiquement compatibles avec le matériau de
l’éprouvette dans les conditions environnementales de l’essai.
NOTE Pour les températures supérieures à 1 400 °C, il est nécessaire de travailler sous vide ou dans une
atmosphère de gaz inerte, avec un matériau non-oxyde approprié à l’environnement de l’essai, par exemple un
type de graphite dense.
5.2 Dispositif de chauffage et de refroidissement
Four capable de fonctionner sous atmosphère contrôlée si nécessaire, et permettant de contrôler la
température de l’éprouvette à moins de 1 % de sa température moyenne exprimée en kelvins (K).
5.3 Mesurage de la température
Il convient d’étalonner individuellement les thermocouples, conformes à l’IEC 60584-1, en tenant compte
des exigences relatives à la température maximale et des conditions environnementales, excepté dans
le cas de thermocouples tungstène-rhénium qui peuvent être utilisés à des températures supérieures,
mais ne sont pas traités par l’IEC 60584-1. Pour les températures dépassant 2 000 K, des détecteurs
infrarouge ou n’importe quel autre moyen adéquat peuvent être utilisés.
2 © ISO 2014 – Tous droits réservés
5.4 Montage de l’éprouvette
Le dispositif utilisé doit permettre la liberté de mouvement dans l’axe de l’éprouvette et de l’étalon dans
le cas d’un mesurage différentiel. L’environnement mécanique doit minimiser les contraintes. Pour les
appareils à mesurage vertical, les éprouvettes doivent reposer librement et être stables mécaniquement
sur leurs extrémités planes. Pour les appareils où le mesurage se fait dans la position horizontale ou en
position inclinée par rapport à l’horizontale, le déplacement en travers ou en rotation de l’éprouvette
doit être empêché, sans limitation du mouvement axial, grâce à un mécanisme approprié.
5.5 Système de mesurage et d’enregistrement de la dilatation thermique
Système capable de mesurer les déplacements avec un niveau de précision supérieur à 0,1 μm. Le système
doit permettre l’enregistrement simultané de la température et du déplacement de l’épro
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
