ISO 9453:2006
(Main)Soft solder alloys — Chemical compositions and forms
Soft solder alloys — Chemical compositions and forms
ISO 9453:2006 specifies the requirements for chemical composition for the following families of soft solder alloys: tin-lead, with and without antimony, bismuth, cadmium, copper, and silver; tin-antimony; tin-bismuth; tin-copper, with and without silver; tin-indium, with and without silver and bismuth; tin-silver, with and without copper and bismuth; tin-zinc, with and without bismuth. ISO 9453:2006 also includes an indication of the forms generally available.
Alliages de brasage tendre — Compositions chimiques et formes
L'ISO 9453:2006 spécifie les exigences concernant les compositions chimiques pour les familles suivantes de produits de brasage tendre: étain-plomb, avec ou sans antimoine, bismuth, cadmium, cuivre et argent; étain-antimoine; étain-bismuth; étain-cuivre, avec ou sans argent; étain-indium, avec ou sans argent et bismuth; étain-argent, avec ou sans cuivre et bismuth; étain-zinc, avec ou sans bismuth. Des indications relatives aux formes couramment disponibles sont également incluses dans l'ISO 9453:2006.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 9453
Second edition
2006-10-01
Soft solder alloys — Chemical
compositions and forms
Alliages de brasage tendre — Compositions chimiques et formes
Reference number
ISO 9453:2006(E)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 9453:2006(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 9453:2006(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope .1
2 Normative references .1
3 Terms and definitions .1
4 Chemical composition .2
5 Forms of delivery.2
6 Sampling and analysis .2
7 Marking, labelling and packaging .2
Annex A (informative) Comparison between alloy numbers in ISO 9453 and short names and
chemical compositions according to IEC 61190-1-3.8
Bibliography .10
© ISO 2006 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 9453:2006(E)

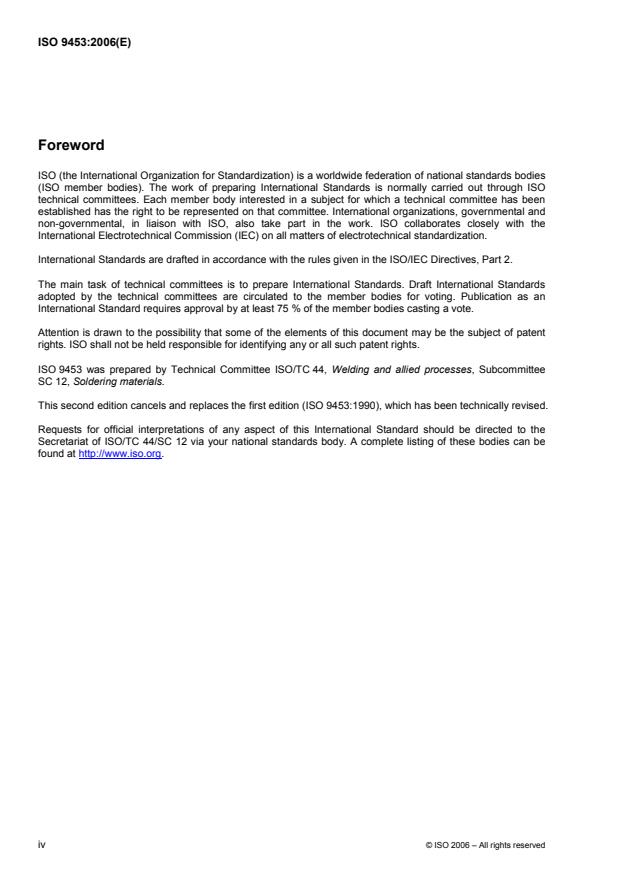

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 9453 was prepared by Technical Committee ISO/TC 44, Welding and allied processes, Subcommittee
SC 12, Soldering materials.
This second edition cancels and replaces the first edition (ISO 9453:1990), which has been technically revised.
Requests for official interpretations of any aspect of this International Standard should be directed to the
Secretariat of ISO/TC 44/SC 12 via your national standards body. A complete listing of these bodies can be
found at http://www.iso.org.
iv © ISO 2006 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 9453:2006(E)
Introduction
The International Organization for Standardization (ISO) draws attention to the fact that it is claimed that
compliance with this document may involve the use of a patent concerning soft solder alloy compositions
given in Table 3.
ISO takes no position concerning the evidence, validity and scope of this patent right.
The holder of this patent right has assured ISO that he/she is willing to negotiate licences under reasonable
and non-discriminatory terms and conditions with applicants throughout the world. In this respect, the
statement of the holder of this patent right is registered with ISO. Information may be obtained from:
Cookson Electronics Assembly Materials Group
600 Route 440, Jersey City, NJ 07304, USA
Iowa State University Research Foundation, Inc.
310 Lab of Mechanics
Ames, Iowa 50011-2131, U.S.A.
Matsushita Electric Industrial Co., Ltd.
Matsushita IMP Building 20F 1-3-7, Shiromi, Chouh-ku, Osaka, 540-6319, Japan
Mitsui Mining & Smelting Co., Ltd.
Gate City Ohsaki-West Tower 19th Fl. 1-11-1 Osaki, Shinagawa-ku, Tokyo, 141-8584, Japan
Murata Manufacturing Co., Ltd.
Nagaokakyo-shi, Kyoto, 617, Japan
Senju Metal Industry Co., Ltd.
Senju Hashido-cho 23, Adachi-ku, Tokyo, 120-8555, Japan
Attention is drawn to the possibility that some of the elements of this document (in particular the alloy
compositions) may be the subject of patent rights other than those identified above. ISO shall not be held
responsible for identifying any or all such patent rights.
h
Any alloys which are currently believed to be subject to any restriction on use are denoted with footnote in
Table 3.
Patent rights vary between the countries of manufacture, sale, use and final destination; suppliers or users
remain responsible for establishing the exact legal position relevant to their own situation.
© ISO 2006 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 9453:2006(E)
Soft solder alloys — Chemical compositions and forms
1 Scope
This International Standard specifies the requirements for chemical composition for the following families of
soft solder alloys:
⎯ tin-lead, with and without antimony, bismuth, cadmium, copper, and silver;
⎯ tin-antimony;
⎯ tin-bismuth;
⎯ tin-copper, with and without silver;
⎯ tin-indium, with and without silver and bismuth;
⎯ tin-silver, with and without copper and bismuth;
⎯ tin-zinc, with and without bismuth.
It also includes an indication of the forms generally available.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3677, Filler metal for soft soldering, brazing and braze welding — Designation
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
soft solder
metallic filler material used to join metallic parts, which has a melting temperature (liquidus) lower than that of
the parts to be joined, usually lower than 450 °C, and which wets the parent metals
3.2
unit of product
unit used to define the requirements for marking soft solders, and which varies with the form of the solder
See Table 1.
© ISO 2006 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 9453:2006(E)
Table 1 — Variations of unit of product with form of solder
Form of solder Unit of product
Ingot, bar, slab, stick or rod Single ingot, bar, slab, stick or rod
Wire or ribbon Single coil or reel
Wrought preforms and rings, spheres, pellets or powder Individual packaged quantity
Powder in pastes or creams Individual packaged quantity
3.3
batch
collection of one or more units of product, made in a single production operation
4 Chemical composition
The chemical composition of the soft solder, sampled and analysed in accordance with Clause 6, shall be as
given for the appropriate material in Table 2 or Table 3.
5 Forms of delivery
Soft solders conforming to this International Standard shall be supplied in one of the following forms: ingot,
slab, stick, bar, rod, wire, pellets, preforms, spheres, ribbons, powder, or pastes and creams containing
powder.
Solders supplied in the form of rod, wire or preforms may be supplied with or without an integral flux, subject
to agreement between the supplier and the purchaser.
NOTE Not all the solder compositions given in the tables are necessarily available in all the product forms listed.
6 Sampling and analysis
Pending the publication of International Standards for sampling and methods of analysis for soft solder alloys,
the methods used shall, in cases of dispute, be agreed between the supplier and the purchaser.
7 Marking, labelling and packaging
Each batch of solder supplied in accordance with this International Standard shall be marked with the
information indicated by a cross in Table 4.
The information in Table 4 shall be applied to the product forms as follows:
a) for ingots and slabs, by stamping, or for inkjet marking on the surface of each unit of product;
b) for sticks, bars, rods and wire in coil, either on a label securely attached to each unit of product, or on a
label on the package in which the units of product are contained;
c) for wire or ribbon on reels, on a label on each reel;
d) for pellets, performs, spheres, powder, paste or cream, on a label on each individually packaged quantity.
All product forms shall also be labelled with any health and safety warnings required by the relevant rules and
regulations of the country of manufacture, or as specified in the order.
2 © ISO 2006 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 9453:2006(E)
© ISO 2006 – All rights reserved 3
Table 2 — Chemical compositions of lead containing solder alloys
(tin-lead, lead-tin, tin-lead-antimony, tin-lead-bismuth, tin-lead-cadmium, tin-lead-copper, tin-lead-silver, and lead-silver)
Melting
Alloy d, e
or solidus/
Chemical composition, mass fraction in %
Alloy Designation
liquidus
Group
a
according
No.
temperature
b
to ISO 3677
Sn Pb Sb Bi Cd Cu Au In Ag Al As Fe Ni Zn
c
°C
101 S-Sn63Pb37 183 62,5 to 63,5 Rem 0,20 0,10 0,002 0,08 0,05 0,10 0,10 0,001 0,03 0,02 0,
...
NORME ISO
INTERNATIONALE 9453
Deuxième édition
2006-10-01
Alliages de brasage tendre —
Compositions chimiques et formes
Soft solder alloys — Chemical compositions and forms
Numéro de référence
ISO 9453:2006(F)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 9453:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 9453:2006(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Composition chimique . 2
5 Formes de livraison. 2
6 Échantillonnage et analyse. 2
7 Marquage, étiquetage et emballage . 2
Annexe A (informative) Comparaison entre les numéros d'alliages de l'ISO 9453 et les
désignations abrégées et les compositions chimiques selon la CEI 61190-1-3 . 8
Bibliographie . 10
© ISO 2006 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 9453:2006(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 9453 a été élaborée par le comité technique ISO/TC 44, Soudage et techniques connexes, sous-comité
SC 12, Produits de brasage tendre.
Cette deuxième édition annule et remplace la première édition (ISO 9453:1990), qui a fait l'objet d'une
révision technique.
Il convient de faire parvenir les demandes d’interprétations officielles de l’un quelconque des aspects de la
présente Norme internationale au Secrétariat de l’ISO/TC 44/SC 12 via le Comité membre national dont une
liste exhaustive peut être trouvée à l’adresse http://www.iso.org.
iv © ISO 2006 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 9453:2006(F)
Introduction
L’organisation internationale de normalisation (ISO) attire l’attention sur le fait qu’il est déclaré que la
conformité avec les dispositions du présent document peut impliquer l'utilisation d'un brevet intéressant les
compositions des alliages de brasage tendre indiquées dans le Tableau 3.
L'ISO ne prend pas position quant à la preuve, à la validité et à la portée de ces droits de propriété.
Le détenteur de ces droits de propriété a donné l'assurance à l'ISO qu'il consent à négocier des licences avec
des demandeurs du monde entier, à des termes et conditions raisonnables et non discriminatoires. À ce
propos, la déclaration du détenteur des droits de propriété est enregistrée à l'ISO. Des informations peuvent
être demandées à:
Cookson Electronics Assembly Materials Group
600 Route 440, Jersey City, NJ 07304, USA
Iowa State University Research Foundation, Inc.
310 Lab of Mechanics
Ames, Iowa 50011-2131, U.S.A.
Matsushita Electric Industrial Co., Ltd.
Matsushita IMP Building 20F 1-3-7, Shiromi, Chouh-ku, Osaka, 540-6319, Japan
Mitsui Mining & Smelting Co., Ltd.
Gate City Ohsaki-West Tower 19th Fl. 1-11-1 Osaki, Shinagawa-ku, Tokyo, 141-8584, Japan
Murata Manufacturing Co., Ltd.
Nagaokakyo-shi, Kyoto, 617, Japan
Senju Metal Industry Co., Ltd.
Senju Hashido-cho 23, Adachi-ku, Tokyo, 120-8555, Japan
L'attention est d'autre part attirée sur le fait que certains des éléments (en particulier les compositions
chimiques) du présent document peuvent faire l'objet de droits de propriété autres que ceux qui ont été
mentionnés ci-dessus. L'ISO ne saurait être tenue pour responsable de l'identification de ces droits de
propriété en tout ou partie.
Tous les alliages qui sont actuellement réputés comme étant sujets à une quelconque limitation d’emploi sont
repérés par la note de bas de tableau dans le Tableau 3.
Les droits de propriété varient entre les pays de fabrication, de vente, d’utilisation et de destination finale; les
fournisseurs ou les utilisateurs demeurent responsables de l’établissement de la situation légale exacte
concernant leur propre situation.
© ISO 2006 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 9453:2006(F)
Alliages de brasage tendre — Compositions chimiques
et formes
1 Domaine d'application
La présente Norme internationale spécifie les exigences concernant les compositions chimiques pour les
familles suivantes de produits de brasage tendre:
⎯ étain-plomb, avec ou sans antimoine, bismuth, cadmium, cuivre et argent;
⎯ étain-antimoine;
⎯ étain-bismuth;
⎯ étain-cuivre, avec ou sans argent;
⎯ étain-indium, avec ou sans argent et bismuth;
⎯ étain-argent, avec ou sans cuivre et bismuth;
⎯ étain-zinc, avec ou sans bismuth.
Des indications relatives aux formes couramment disponibles sont également incluses.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3677, Métaux d'apport de brasage tendre, de brasage fort et de soudobrasage — Désignation
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
produit de brasage tendre
matériau d’apport métallique utilisé pour l’assemblage de pièces métalliques, qui présente une température
de fusion (liquidus) inférieure à celle des pièces à assembler, habituellement inférieure à 450 °C, et qui
mouille sur les métaux de base
3.2
unité de produit
unité utilisée pour définir les exigences relatives au marquage de produits d’apport de brasage tendre, qui
varie avec la forme du brasage
Voir Tableau 1.
© ISO 2006 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 9453:2006(F)
Tableau 1 — Variations de l’unité de produit avec la forme du brasage
Forme du produit d’apport de brasage tendre Unité de produit
Lingot, barre, brame, jet ou baguette Un(e) seul(e) lingot, barreau, brame, jet ou baguette
Fil ou ruban Un seul rouleau ou une seule bobine
Préformes et anneaux corroyés, billes, pastilles ou poudre La quantité unitaire d’un paquet
Poudre sous forme de pâtes ou de crèmes La quantité unitaire d’un paquet
3.3
lot
ensemble composé d’une ou de plusieurs unités de produit, obtenu en une seule opération de production
4 Composition chimique
La composition chimique du produit d’apport de brasage tendre, échantillonné et analysé conformément à
l’Article 6, doit être telle que donnée pour le matériau approprié dans le Tableau 2 ou dans le Tableau 3.
5 Formes de livraison
Les produits d’apport de brasage tendre conformes à la présente Norme internationale doivent être fournis
sous une des formes suivantes: lingots, brames, jets, barres, baguettes, fils, pastilles, préformes, billes,
rubans, poudre ou pâtes et crèmes contenant de la poudre.
Les produits d’apport de brasage tendre fournis sous forme de baguettes, de fils ou de préformes peuvent
être fournis avec ou sans un flux intégré, suivant accord entre le fournisseur et l’acheteur.
NOTE Les compositions chimiques de produits d’apport de brasage tendre indiquées dans les tableaux ne sont pas
toutes nécessairement disponibles dans toutes les formes de produits mentionnées.
6 Échantillonnage et analyse
En attente de la publication de Normes internationales couvrant l’échantillonnage et les méthodes d’analyse
des produits d'apport de brasage tendre, les méthodes utilisées doivent, en cas de litige, être agréées entre le
fournisseur et l’acheteur.
7 Marquage, étiquetage et emballage
Chaque lot de produit d’apport de brasage tendre livré conformément à la présente Norme internationale doit
recevoir un marquage dans lequel figurent les informations marquées d’une croix dans le Tableau 4.
Les informations données dans le Tableau 4 doivent être appliquées aux formes de produit de la manière
suivante:
a) pour les lingots et les brames, par impression ou par marquage au jet d’encre à la surface de chaque
unité de produit;
b) pour les jets, les barres, les baguettes et le fil en bobine, soit sur une étiquette attachée de manière sûre
à chaque unité de produit, soit sur une étiquette fixée sur l’emballage dans lequel les unités de produit
sont contenues;
c) pour le fil ou le ruban sur bobine, sur une étiquette fixée sur chaque bobine;
d) pour les pastilles, les préformes, les billes, la poudre, la pâte ou la crème, sur une étiquette fixée sur
chaque quantité unitaire emballée.
Toutes les formes de produit doivent également comporter un marquage relatif à tout avertissement portant
sur des questions d’hygiène et de sécurité, exigé par la réglementation du pays de fabrication, ou suivant les
spécifications de la commande.
2 © ISO 2006 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 9453:2006(F)
© ISO 2006 – Tous droits réservés 3
Tableau 2 — Compositions chimiques des produits d’apport de brasage tendre contenant du plomb (étain-plomb, plomb-étain, étain-plomb-
antimoine, étain-plomb-bismuth, étain-plomb-cadmium,
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
