TECHNICAL
ISO
REPORT
TR 10193
First edition
1989-12-15
Round general use light gauge metal Containers
- Nominal filling volumes and nominal
diameters
Rtkipients m&afliques lhgers ronds 2 usage gt%&al - Volumes nominaux de
remplissage et diame tres nominaux
Reference number
ISO/TR 10193 : 1989 (E)
---------------------- Page: 1 ----------------------
ISO/TR 10193 : 1989 (El

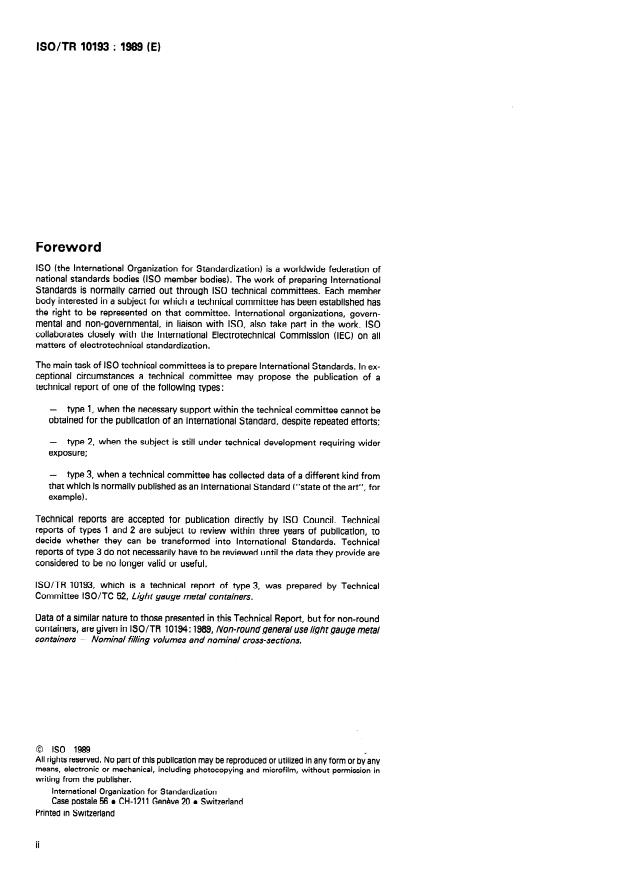

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
The main task of ISO technical committees is to prepare International Standards. In ex-
ceptional circumstances a technical committee may propose the publication of a
technical report of one of the following types:
1, when the necessary support within i cal committee cannot be
the techn
- tYPe
obtained for the publication of an International Standard, despite repeated eff Orts;
when the su bject is still under technical development requiring wider
2,
- type
exposure;
-
type 3, when a technical committee has collected data of a different kind from
that which is normally published as an International Standard (“state of the art”, for
example).
Technical reports are accepted for publication directly by ISO Council. Technical
reports of types 1 and 2 are subject to review within three years of publication, to
decide whether they tan be transformed into International Standards. Technical
reports of type 3 do not necessarily have to be reviewed until the data they provide are
considered to be no longer valid or useful.
ISO/TR 10193, which is a technical report of type 3, was prepared by Technical
Committee ISO/TC 52, Light gauge metal Containers.
Data of a similar nature to those presented in this Technical Report, but for non-round
Containers, are given in ISO/TR 10194: 1989, Non-round general use light gauge metal
con tainers - Nominal filling volumes and nominal Cross-sections.
0 ISO 1999 *
All rights reserved. No patt of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organkation for Standardkation
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
ISO/TR 10193 : 1989 (EI
Introduction
This Technical Report presents the results of a Survey on the sizes of different types of
round general use light gauge metal Containers in current use. The way in which these
data tan be reduced sufficiently to establish an International Standard is under con-
sideration.
---------------------- Page: 3 ----------------------
This page intentionally left blank
---------------------- Page: 4 ----------------------
TECHNICAL REPORT ISO/TR 10193 : 1989 (E)
e Round general use Iight gauge metal Containers -
Nominal filling volumes and nominal diameters
- flat top tan, tapered;
1 Scope
-
This Technical Report gives a current list of nominal filling cone top tan, cylindrical.
volumes and related nominal diameters for round general use
light gauge metal Containers.
4 Characteristics
2 Reference
Nominal diameters : tolerantes
4.1
I S 0 90-2 : 1986, Light gauge metal Containers - Definitions
Tolerantes on the diameters at the top end and at the bottom
and determination methods for dimensions and capacities -
end are the following :
Part 2: General use Containers.
diameter Q 155 mm: + 2 mm
3 Designation of Containers (types and
diameter > 155 mm : + 3 mm
construction)
The definitions, designations and special features of these
4.2 Head spaces and nominal filling volumes: special
types of Containers (necked-in and/or step-sided) are given in
case of the transport of dangerous goods
ISO 90-2.
With regard to head spaces required for the transport of
This Technical Report concerns the following Containers :
dangerous goods, reference has to be made to valid regula-
tions.
- full friction tan, cylindrical;
- full friction tan, tapered;
5 Current list of nominal filling volumes and
nominal diameters
- friction closure tan, cylindrical;
For each type of Container mentioned in clause 3, the following
- friction closure tan, tapered;
are given :
-
Slip cover tan, cylindrical;
-
a figure showing the type of Container;
-
Slip cover tan, tapered;
-
a table giving values of nominal filling volumes and of
nominal diameters.
- flat top tan, cylindrical;
1
---------------------- Page: 5 ----------------------
ISO/TR 10193: 1989 (EI
5.1 Full friction tan, cylindrical
Nominal diameters
Nominal diameters
I I I
mm
Nominal filling volumes
I I l
Nominal Nominal filling filling volumes volumes
J J
t t v v
ml ml D D
DN2 DN2 D, D,
d ~-+yc-j
153 153
160 160
160 160 147 147
4 000 160 160 153 153
180 180
180 180 173 173
200 200 187 187
.
ioo””
180 180
65
5 5 000 000 180 180 165 165
180 180 173
...
RAPPORT ISO
TECHNIQUE TR 10193
Première édition
1989-12-15
Récipients métalliques légers ronds à usage
général - Volumes nominaux de remplissage et
diamètres nominaux
Round general use light gauge metal containers - Nominal filling volumes and
nominal diame ters
Numéro de référence
ISO/TR 10193 : 1989 (F)
---------------------- Page: 1 ----------------------
ISO/TR 10193 : 1989 (F)

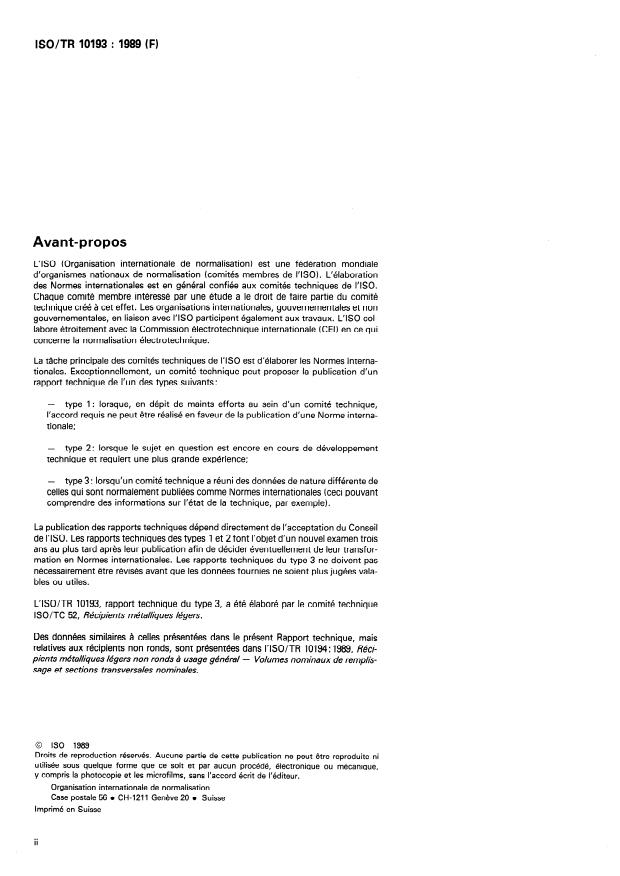

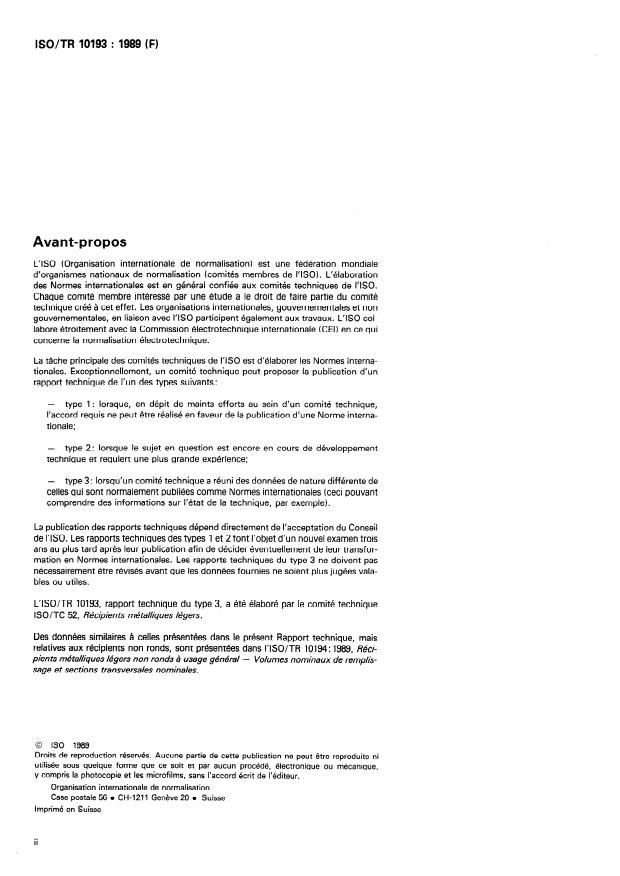

Avant-propos
