INTERNATIONAL ISO
STANDARD 8502-6
Third edition
2020-04
Preparation of steel substrates before
application of paints and related
products — Tests for the assessment
of surface cleanliness —
Part 6:
Extraction of water soluble
contaminants for analysis (Bresle
method)
Préparation des subjectiles d'acier avant application de peintures
et de produits assimilés — Essais pour apprécier la propreté d'une
surface —
Partie 6: Extraction des contaminants solubles en vue de l'analyse
(Méthode de Bresle)
Reference number
ISO 8502-6:2020(E)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8502-6:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8502-6:2020(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus and materials. 2
6 Procedure. 3
6.1 Selection of test surface . 3
6.2 Blank test . 3
6.3 Extraction by patch or sleeve by injection . 3
6.4 Extraction by sleeve by pre-filling . 5
7 Analyses . 5
8 Test report . 5
Annex A (normative) Leak test for type testing of adhesive cells (patches and sleeves) .9
Bibliography .11
© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8502-6:2020(E)

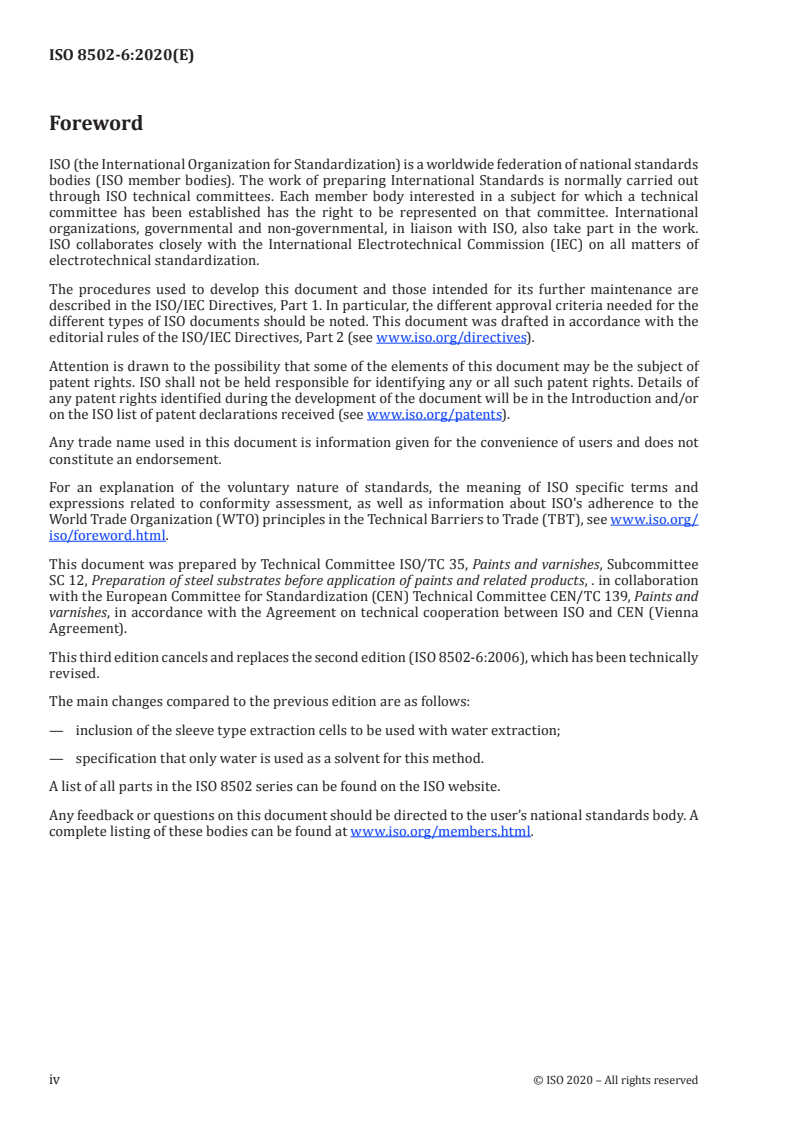

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 12, Preparation of steel substrates before application of paints and related products, . in collaboration
with the European Committee for Standardization (CEN) Technical Committee CEN/TC 139, Paints and
varnishes, in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna
Agreement).
This third edition cancels and replaces the second edition (ISO 8502-6:2006), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— inclusion of the sleeve type extraction cells to be used with water extraction;
— specification that only water is used as a solvent for this method.
A list of all parts in the ISO 8502 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 8502-6:2020(E)
Introduction
The performance of protective coatings of paint and related products applied to steel is significantly
affected by the state of the steel surface immediately prior to painting. The principal factors that are
known to influence this performance are:
a) the presence of rust and mill scale;
b) the presence of surface contaminants, including salts, dust, oils and greases;
c) the surface profile.
The ISO 8501 series, ISO 8502 series and ISO 8503 series have been prepared to provide methods of
assessing these factors, while ISO 8504 series provides guidance on the preparation methods that are
available for cleaning steel substrates, indicating the capabilities of each in attaining specified levels of
cleanliness.
These series of International Standards do not contain recommendations for the protective coating
systems to be applied to the steel surface. Neither do they contain recommendations for the surface
quality requirements for specific situations, even though surface quality can have a direct influence
on the choice of protective coating to be applied and on its performance. Such recommendations are
found in other documents such as national standards and codes of practice. Users of these International
Standards should ensure that the qualities specified are:
— compatible and appropriate both for the environmental conditions to which the steel will be exposed
and for the protective coating system to be used;
— within the capability of the cleaning procedure specified.
The four series of International Standards referred to above deal with the following aspects of
preparation of steel substrates:
— ISO 8501 covers the visual assessment of surface cleanliness;
— ISO 8502 covers the tests for the assessment of surface cleanliness;
— ISO 8503 covers the surface roughness characteristics of blast-cleaned steel substrates;
— ISO 8504 covers the surface preparation methods.
This document is one of many parts of ISO 8502 that specify tests for the assessment of surface
cleanliness. In relation to such tests, there are several methods for the extraction, for analysis, of
soluble contaminants on surfaces to be painted. One of these methods is based on the swabbing
of comparatively large test surfaces. This technique provides average values of the contamination
present, but it might conceal localized concentrations of contaminants. Also, swabbing might not ensure
sufficient penetration to dissolve all the deep-seated contamination such as ferrous salts.
There are other methods, however, which use small cells for the liquid used to remove and collect the
surface contaminants. The cells are attached to test surfaces where soluble contaminants could be
expected, e.g. where pitting has occurred and prevent loss of extraction solution from evaporate. This
closed cell technique usually provides more accurate, point values of the contamination present.
This document describes a simple, inexpensive field test using flexible cells in the form of adhesive cells
designed to be filled with water. The method was originally developed by a Swedish scientist, Dr. A.
Bresle, using one of the cell types included in this document.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 8502-6:2020(E)
Preparation of steel substrates before application of paints
and related products — Tests for the assessment of surface
cleanliness —
Part 6:
Extraction of water soluble contaminants for analysis
(Bresle method)
1 Scope
This document specifies a method of extracting, for analysis, water soluble contaminants from a
surface by use of flexible cells in the form of adhesive patches or sleeves which can be attached to any
surface, regardless of its shape (flat or curved) and its orientation (facing in any direction, including
downwards).
The method described is suitable for use in the field to determine the presence of water soluble
contaminants before painting or a similar treatment.
This document does not cover the subsequent analysis of the contaminants that have been dissolved.
Methods of analysis suitable for field use are described in other parts of ISO 8502.
NOTE The extraction method might give a false negative or not take all the water-soluble material off the
surface because of: a) Soluble materials hiding in the crevices or under folds of metal; b) Soluble materials under
corrosion layers, passivation layers produced by corrosion inhibitors, oil, grease, or other non-visible thin films.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 554, Standard atmospheres for conditioning and/or testing — Specifications
ISO 3696, Water for analytical laboratory use — Specification and test methods
ISO 8501-1, Preparation of steel substrates before application of paints and related products — Visual
assessment of surface cleanliness — Part 1: Rust grades and preparation grades of uncoated steel substrates
and of steel substrates after overall removal of previous coatings
ISO 8502-9, Preparation of steel substrates before application of paints and related products — Tests for
the assessment of surface cleanliness — Part 9: Field method for the conductometric determination of
water soluble salts
ISO 8503-2, Preparation of steel substrates before application of paints and related products — Surface
roughness characteristics of blast-cleaned steel substrates — Part 2: Method for the grading of surface
profile of abrasive blast-cleaned steel — Comparator procedure
3 Terms and definitions
No terms and definitions are listed in this document.
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 8502-6:2020(E)
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Principle
This document covers two types of cells: adhesive patch and flexible sleeve.
With the first type, an adhesive patch with a central compartment designed to hold a solvent (in this
case water) is attached to the surface from which water-soluble contaminants are to be removed. The
water is injected into the compartment by means of a syringe, and then sucked back into the syringe.
This operation is repeated, and the water is left to dissolve salts on the surface.
With the second type of cell, a sleeve containing water is attached to the surface and the water is left,
under some agitation, to dissolve the salts. The water (now containing contaminants dissolved off the
test surface) is then transferred to a suitable vessel for analysis.
5 Apparatus and materials
5.1 Adhesive cell
An adhesive cell has a body which is made of ageing-resistant, flexible material with closed pores,
(e.g. polyethylene foam, and with a hole punched in the centre. For the adhesive patch, the punched-out
material is kept in the hole as reinforcement until the patch is used. With the adhesive sleeve, there
is no punched-out material in the hole. The flexibility of the cell shall be sufficient to attach to rough
surfaces and to areas with some angularity. For the flexible sleeve, it is essential that the foam adhesive
2
ring maintains an exposed area of known size, 1 000 mm for the standard S-1000 sleeve. One side
of the cell is coated with a thin elastomer film or an extraction sleeve. The other side is coated with
adhesive and covered by a removable protective sheet. The hole and the outer edge of the patch may be
any shape, e.g. circular, rectangular, elliptical.
The thickness of the adhesive rim shall be 1,5 mm ± 0,3 mm and the width of the adhesive rim between
the hole and the outer edge of the patch shall be at least 5 mm. The thic
...
NORME ISO
INTERNATIONALE 8502-6
Troisième édition
2020-04
Préparation des subjectiles d'acier
avant application de peintures et de
produits assimilés — Essais pour
apprécier la propreté d'une surface —
Partie 6:
Extraction des contaminants
solubles en vue de l'analyse
(Méthode de Bresle)
Preparation of steel substrates before application of paints and
related products — Tests for the assessment of surface cleanliness —
Part 6: Extraction of water soluble contaminants for analysis
(Bresle method)
Numéro de référence
ISO 8502-6:2020(F)
©
ISO 2020
---------------------- Page: 1 ----------------------
ISO 8502-6:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8502-6:2020(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Principe . 2
5 Appareillage et matériaux . 2
6 Mode opératoire. 3
6.1 Choix de la surface d'essai . . 3
6.2 Essai à blanc . 3
6.3 Extraction par pastille ou manchon par injection . 4
6.4 Extraction par manchon par pré-remplissage . 5
7 Analyses . 6
8 Rapport d'essai . 6
Annexe A (normative) Essai de fuite pour l'essai de type des cellules adhésives (pastilles
et manchons) . 9
Bibliographie .11
© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8502-6:2020(F)

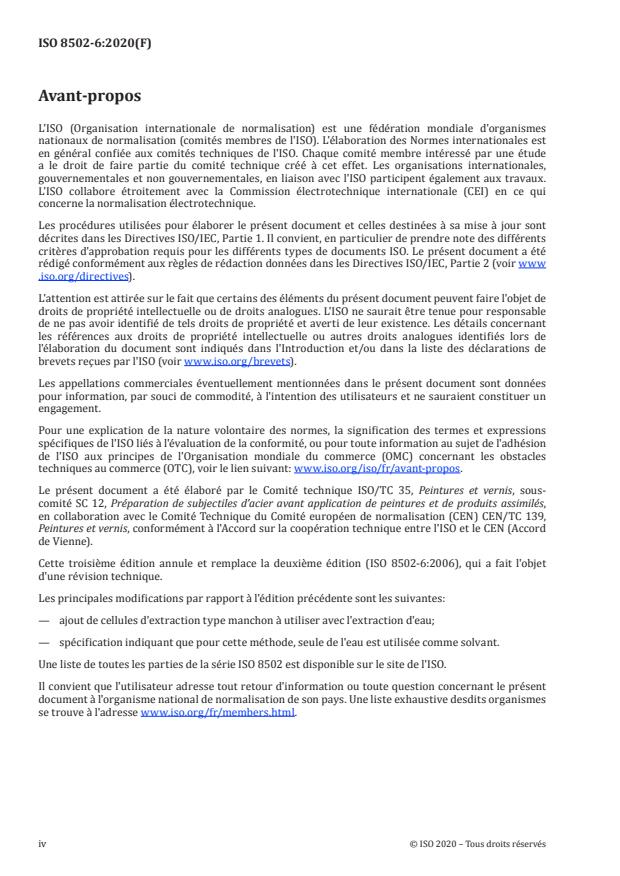

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le Comité technique ISO/TC 35, Peintures et vernis, sous-
comité SC 12, Préparation de subjectiles d'acier avant application de peintures et de produits assimilés,
en collaboration avec le Comité Technique du Comité européen de normalisation (CEN) CEN/TC 139,
Peintures et vernis, conformément à l'Accord sur la coopération technique entre l'ISO et le CEN (Accord
de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 8502-6:2006), qui a fait l'objet
d'une révision technique.
Les principales modifications par rapport à l'édition précédente sont les suivantes:
— ajout de cellules d'extraction type manchon à utiliser avec l'extraction d'eau;
— spécification indiquant que pour cette méthode, seule de l'eau est utilisée comme solvant.
Une liste de toutes les parties de la série ISO 8502 est disponible sur le site de l'ISO.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 8502-6:2020(F)
Introduction
L'efficacité des revêtements de protection par peintures et produits assimilés appliqués sur l'acier
est nettement affectée par l'état du subjectile immédiatement avant l'application de la peinture. Les
principaux facteurs affectant cette efficacité sont:
a) la présence de rouille et de calamine;
b) la présence d'agents contaminants tels que sels, poussières, huiles, graisses;
c) le profil de surface.
Les séries de Normes internationales ISO 8501, ISO 8502 et ISO 8503 ont été élaborées afin de fournir
des méthodes permettant d'évaluer ces facteurs, alors que la série ISO 8504 fournit des directives sur
les méthodes de préparation existantes pour le nettoyage des subjectiles d'acier et indique la capacité
de chacune à parvenir aux niveaux de propreté spécifiés.
Ces séries de Normes internationales ne comportent aucune recommandation quant aux systèmes
de revêtement de protection à appliquer sur le subjectile d'acier. Elles ne proposent pas non plus de
recommandations quant aux exigences sur la qualité du subjectile dans des cas particuliers, bien que
ce facteur puisse avoir une influence directe sur le revêtement à appliquer et sur son efficacité. On
trouvera de telles recommandations dans d'autres documents tels que les normes nationales ou les
codes d'utilisation. Il convient que les utilisateurs de ces Normes internationales s'assurent que les
qualités spécifiées sont:
— compatibles et adaptées tant à l'environnement auquel le subjectile sera exposé qu'aux systèmes de
revêtement de protection à utiliser;
— dans les limites des possibilités du mode de nettoyage spécifié.
Les quatre séries de Normes internationales auxquelles il est fait référence ci-dessus traitent des
aspects suivants de la préparation des subjectiles d'acier:
— l'ISO 8501 traite de l'évaluation visuelle de la propreté d'un subjectile;
— l'ISO 8502 traite des essais pour l'évaluation de la propreté d'un subjectile;
— l'ISO 8503 traite des caractéristiques de rugosité des subjectiles d'acier décapés.
— l'ISO 8504 traite des méthodes de préparation des subjectiles.
Le présent document est l'une des nombreuses parties de l'ISO 8502 qui spécifie les essais pour apprécier
la propreté d'une surface. En relation avec de tels essais, il existe plusieurs méthodes d'extraction, en
vue de l'analyse, des contaminants solubles sur les surfaces à peindre. L'une de ces méthodes est fondée
sur le tamponnage de surfaces d'essai relativement importantes. Cette technique fournit des valeurs
moyennes de contamination présente, mais elle pourrait dissimuler des concentrations localisées de
contaminants. Également, le tamponnage pourrait ne pas garantir une pénétration suffisante pour
dissoudre toute contamination en profondeur telle que les sels de fer.
Il existe d'autres méthodes, toutefois, qui utilisent des cellules relativement petites contenant un liquide
servant à éliminer et à recueillir les contaminants de surface. Les cellules sont fixées aux surfaces
d'essai où les contaminants solubles pourraient être attendus, par exemple où le piquage s'est produit,
et empêcher la perte de solution d'extraction par évaporation. Cette technique de cellule fermée fournit
habituellement des valeurs plus précises et ponctuelles de la contamination présente.
Le présent document décrit un essai in situ, simple, non onéreux, utilisant des cellules souples sous
forme de pastilles adhésives prévues pour être remplies d'eau. La méthode a été à l'origine développée
par un scientifique suédois, le Dr A. Bresle, à l'aide de l'un des types de cellule compris dans le présent
document.
© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 8502-6:2020(F)
Préparation des subjectiles d'acier avant application de
peintures et de produits assimilés — Essais pour apprécier
la propreté d'une surface —
Partie 6:
Extraction des contaminants solubles en vue de l'analyse
(Méthode de Bresle)
1 Domaine d'application
Le présent document spécifie une méthode d'extraction en surface, en vue de l'analyse, des contaminants
solubles dans l'eau, au moyen de cellules souples telles que des pastilles adhésives ou des manchons qui
peuvent être fixés sur toute surface, sans se soucier de leur forme (plate ou ronde) et de leur orientation
(dans toutes les directions, y compris vers le bas).
La méthode décrite convient pour l'emploi in situ en vue de déterminer la présence de contaminants
solubles dans l'eau avant de peindre ou d'effectuer un traitement similaire.
Le présent document ne traite pas de l'analyse consécutive des contaminants qui ont été dissous. Les
méthodes d'analyse appropriées à l'emploi in situ sont décrites dans d'autres parties de l'ISO 8502.
NOTE Il est possible que la méthode d'extraction donne un résultat faux négatif ou qu'elle ne permette pas
d'extraire de la surface toutes les substances solubles dans l'eau, pour les raisons suivantes: a) Des substances
solubles dissimulées dans des fissures ou sous des pliures de métal; b) Des substances solubles dissimulées sous
les couches de corrosion, les couches de passivation produites par les inhibiteurs de corrosion, dans l'huile, la
graisse, ou d'autres fines couches (films) invisibles.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 554, Atmosphères normales de conditionnement et/ou d'essai — Spécifications
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 85011, Préparation des subjectiles d’acier avant application de peintures et de produits assimilés —
Évaluation visuelle de la propreté d’un subjectile — Partie 1: Degrés de rouille et degrés de préparation
des subjectiles d’acier non recouverts et des subjectiles d’acier après décapage sur toute la surface des
revêtements précédents
ISO 8502-9, Préparation des subjectiles d’acier avant application de peintures et de produits assimilés —
Essais pour apprécier la propreté d’une surface — Partie 9: Méthode in situ pour la détermination des sels
solubles dans l’eau par conductimétrie
ISO 8503-2, Préparation des subjectiles d'acier avant application de peintures et de produits assimilés —
Caractéristiques de rugosité des subjectiles d'acier décapés — Partie 2: Méthode de classification d'un profil
de surface en acier décapée par projection d'abrasif — Utilisation des comparateurs viso-tactiles
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 8502-6:2020(F)
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— Electropedia IEC: disponible à l'adresse http:// www .electropedia .org/
4 Principe
Le présent document couvre deux types de cellules: les pastilles adhésives et les manchons souples.
Dans le premier type de cellule, une pastille adhésive avec un compartiment central prévu pour contenir
un solvant (de l'eau dans le cas présent) est fixée à la surface d'où les contaminants solubles dans l'eau
doivent être éliminés. L'eau est injectée dans le compartiment à l'aide d'une seringue puis aspirée de
nouveau dans la seringue. Cette opération est répétée et l'eau dissout les sels présents en surface.
Dans le deuxième type de cellule, un manchon contenant de l'eau est fixé à la surface de l'eau qui,
soumise à un peu d'agitation, dissout les sels. L'eau (contenant maintenant les contaminants dissous
provenant de la surface d'essai) est alors transférée dans un récipient approprié pour être analysée.
5 Appareillage et matériaux
5.1 Cellule adhésive
Cellule adhésive, constituée d'un matériau souple, résistant au vieillissement, avec des pores fermés,
par exemple une mousse de polyéthylène, avec une partie prédécoupée en son centre. Pour la pastille
adhésive, la partie prédécoupée est laissée en place comme renfort jusqu'à ce que la pastille soit
utilisée. Le manchon adhésif ne comprend pas de partie prédécoupée. La cellule doit être suffisamment
souple pour pouvoir être fixée à des surfaces rugueuses et sur des zones présentant des angles. Pour le
manchon souple, il est essentiel que l'anneau en mousse adhésive maintienne une zone exposée de taille
2
connue, 1 000 mm pour le manchon standard S-1000. Une face de la cellule est revêtue d'un mince
film d'élastomère ou d'un manchon d'extraction. L'autre face est revêtue d'un adhésif et recouverte
d'une feuille protectrice pouvant être enlevée. La partie prédécoupée et le bord extérieur de la pastille
peuvent être d'une forme quelconque, par exemple circulaire, rectangulaire, elliptique.
L'épaisseur du bord adhésif doit être de 1,5 mm ± 0,3 mm et la largeur du bord adhésif entre la partie
prédécoupée et le bord e
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
