ISO 8741:1997

NORME ISO
INTERNATIONALE 8741
Deuxième édition
1997-11-01
Goupilles cannelées à cannelures
progressives renversées sur la moitié
de la longueur non débouchantes
Grooved pins — Half-length reverse-taper grooved
.
A
Numéro de référence

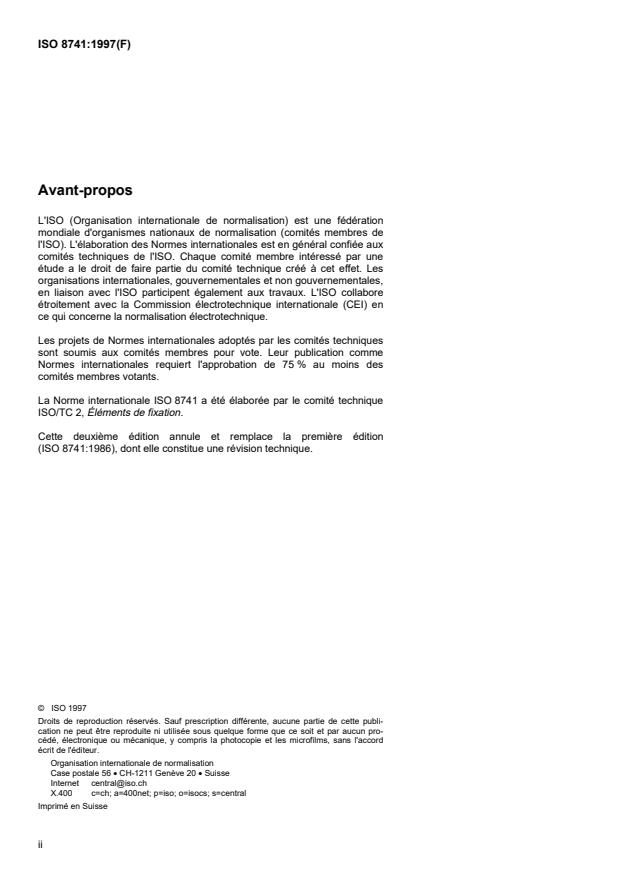

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8741 a été élaborée par le comité technique
ISO/TC 2, Éléments de fixation.
Cette deuxième édition annule et remplace la première édition
(ISO 8741:1986), dont elle constitue une révision technique.
©  ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
©
NORME INTERNATIONALE  ISO ISO 8741:1997(F)
Goupilles cannelées à cannelures progressives renversées
sur la moitié de la longueur non débouchantes
1 Domaine d'application
La présente Norme internationale prescrit les caractéristiques des goupilles cannelées en acier ou
en acier inoxydable austénitique, à trois cannelures progressives renversées sur la moitié de leur
longueur, non débouchantes et régulièrement espacées, de diamètre nominal, d , de 1,5 mm
à 25 mm inclus.
Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d ,
supérieur au diamètre nominal d , permet un ajustement serré de ces goupilles cannelées
lorsqu'elles sont emmanchées en force dans un trou de diamètre de perçage égal au diamètre
nominal de la goupille d (voir article 4).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-après.
Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur à
un moment donné.
ISO 3269:1988, Éléments de fixation — Contrôle de réception.
ISO 3506-1:1997, Caractéristiques mécaniques des éléments de fixation en acier inoxydable
résistant à la corrosion — Partie 1: Vis et goujons.
1)
ISO 4042:— , Éléments de fixation — Revêtements électrolytiques.
ISO 8749:1986, Goupilles et goupilles cannelées — Essai de cisaillement.
ISO 9717:1990, Couches de conversion au phosphate sur métaux — Méthode de spécification
des caractéristiques.
____________
1)  À publier. (Révision de l'ISO 4042:1989)
©
ISO

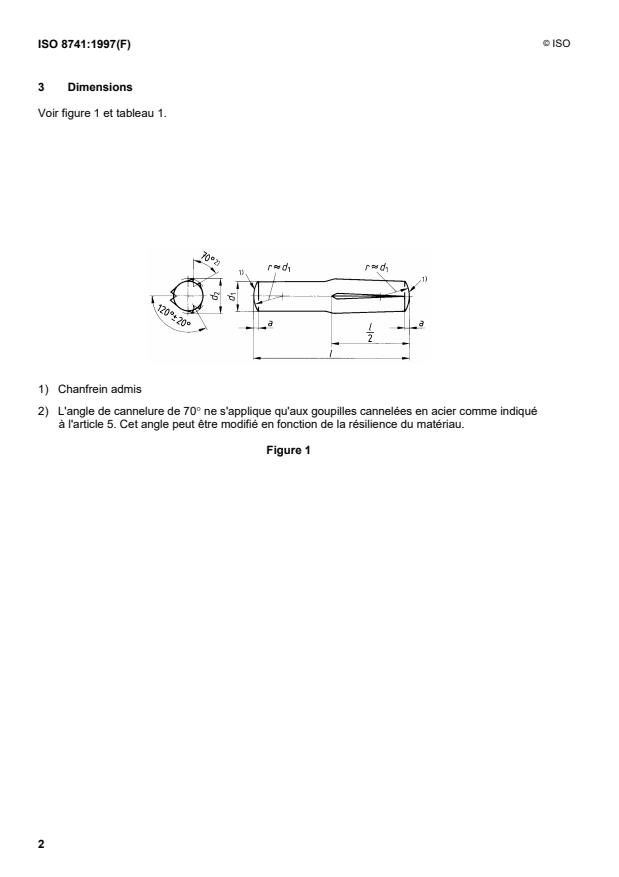

3 Dimensions
Voir figure 1 et tableau 1.
1)  Chanfrein admis
2)  L'angle de cannelure de 70� ne s'applique qu'aux goupilles cannelées en acier comme indiqué
à l'article 5. Cet angle peut être modifié en fonction de la résilience du
...
