IS0
I N TE R NAT I O NA L
8328
STANDARD
First edition
1989-1 0-01
Plastics - Amorphous thermoplastic moulding
materials - Determination of maximum
reversion
Plastiques - Matières à mouler thermoplastiques amorphes - Détermination du
retrait maximal
Reference number
IS0 8328 : 1989 (E)
---------------------- Page: 1 ----------------------
IS0 8328 : 1989 (E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 ?'O approval by the member bodies voting.
International Standard IS0 8328 was prepared by Technical Committee ISO/TC 61,
Plastics.
Annex A of this International Standard is for information only.
O IS0 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 0 CH-I21 1 Genève 20 0 Switzerland
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
SO 8328 : 1989
E)
Introduction
The mechanical properties of test specimens of amorphous thermoplastic materials are
influenced mainly by their molecular orientation. Reproducible test results can only be
obtained by using test specimens that are in the same state of orientation. Procedures
for the preparation of test specimens with a specified maximum reversion are described
in IS0 2557-1 and IS0 2557-2.
The amount of molecular orientation can be assessed by measuring the maximum
reversion of the specimens at an elevated temperature under specified conditions. For
industrial purposes, it can be assumed that, when the measured maximum reversions
of test specimens, after a specified heat treatment, are equal, then their state of
molecular orientation is similar.
...
111
---------------------- Page: 3 ----------------------
e
---------------------- Page: 4 ----------------------
IS0 8328 : 1989 (E)
INTERNATIONAL STANDARD
Plastics - Amorphous thermoplastic moulding materials -
Determination of maximum reversion
1 Scope where
Lo is the length before heat treatment (initial length);
This International Standard specifies a method of assessing
molecular orientation in test specimens of amorphous thermo-
L, is the length after heat treatment (final length).
plastic materials by determination of the maximum longitudinal
reversion after a specified heat treatment. The method is
3.2 maximum reversion, R,: The reversion measured
suitable only for specimens exhibiting predominantly uniaxial
when the specimen is subjected to a heat treatment at a
0
orientation, such as bars and dumb-bells in which the orien-
temperature above the glass transition temperature of the
tation occurs along the length of the specimen, or plates in
material, high enough to make the degree of reversion indepen-
which the orientation is parallel to one of the sides.
dent of small changes in heating time or temperature.
The method is not suitable for fibre reinforced thermoplastics
or cellular plastics.
4 Apparatus
Ordinary laboratory apparatus and
2 Normative references
4.1 Heating cabinet, temperature-controlled, having a high
The following standards contain provisions which, through
thermal capacity so that the temperature is kept constant at the
reference in this text, constitute provisions of this International
specified value to within k 2 OC and the specified temperature
Standard. At the time of publication, the editions indicated
is regained within less than 1 min after test specimens are
were valid. All standards are subject to revision, and parties to
placed in the cabinet.
agreements based on this International Standard are encour-
aged to investigate the possibility of applying the most recent
To achieve the required rapid heating of the specimen by simple
editions of the standards indicated below. Members of IEC and
means, it is recommended that the thermal capacity of the
IS0 maintain registers of currently valid International Stan-
cabinet be increased by a specimen holder with high thermal
dards.
capacity and small working volume. An example of such a
specimen holder is shown in figures 1 and 2. It consists of two
IS0 306 : 1987, Plastics - Thermoplastic materials - Deter-
metal blocks separated by two spacers - for example, 13 mm
a mination of the Vicat softening temperature.
wide spacers for specimens with a thickness up to 6,5 mm and
25 mm wide spacers for specimens with a thickness up to
IS0 2818 : 1980, Plastics - Preparation of test specimens by
13 mm - and
...
IS0
NORME
8328
I N T E R N AT I O N A LE
Première édition
1989- 10-01
Plastiques - Matières à mouler
thermoplastiques amorphes - Détermination du
retrait maximal
Plastics - Amorphous thermoplastic moulding materials - Determination of
maximum reversion
c
Numéro de référence
IS0 8328 : 1989 (FI
---------------------- Page: 1 ----------------------
I
IS0 8328 : 1989 (FI

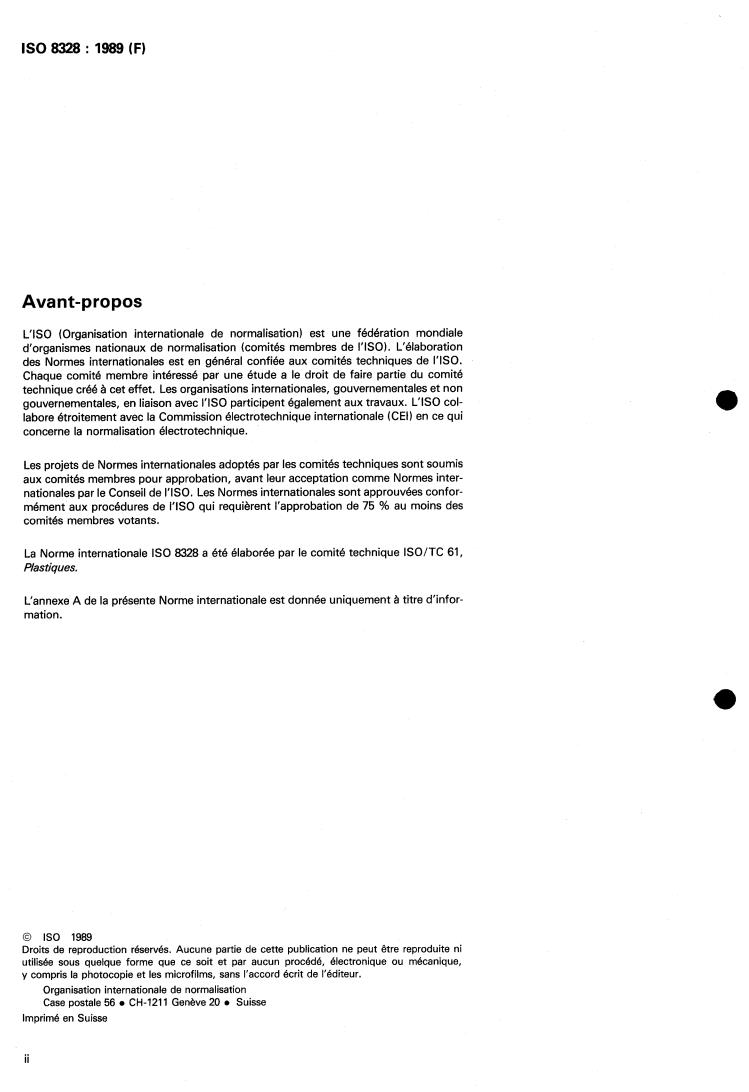

Avant-propos
L‘ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I‘ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L‘ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de 1’1S0 qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale IS0 8328 a été élaborée par le comité technique ISO/TC 61,
Plastiques.
L‘annexe A de la présente Norme internationale est donnée uniquement à titre d‘infor-
mation.
O IS0 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l‘accord écrit de l’éditeur.
Organisation internationale de normalisation
56 0 CH-I21 1 Genève 20 0 Suisse
Case postale
---------------------- Page: 2 ----------------------
IS0 8328 : 1989 (FI
Introduction
Les propriétés mécaniques des éprouvettes de matières thermoplastiques amorphes
sont principalement influencées par leur orientation moléculaire. On ne peut obtenir
des résultats d‘essai reproductibles qu‘en utilisant des éprouvettes présentant le même
état d’orientation. Les méthodes pour la préparation des éprouvettes avec un retrait
spécifié sont décrites dans I’ISO 2557-1 et l’lS0 2557-2.
On peut évaluer le degré d‘orientation en mesurant le retrait maximal des éprouvettes à
une température élevée dans des conditions prescrites. Dans le domaine industriel, une
uniformité raisonnable de l’état d’orientation s’obtient lorsque le niveau de retrait maxi-
mal mesuré des éprouvettes au terme d‘un traitement thermique prescrit demeure égal.
---------------------- Page: 3 ----------------------
IS0 8328 : 1989 (FI
NORM E I NTE RN ATlON ALE
Plastiques - Matières à mouler thermoplastiques
amorphes - Détermination du retrait maximal
Où
1 Domaine d'application
Lo est la longueur avant traitement thermique (longueur
La présente Norme internationale prescrit une méthode pour
initiale);
l'évaluation de l'orientation moléculaire d'éprouvettes de matiè-
res thermoplastiques amorphes, par la détermination du retrait
LI est la longueur après traitement (longueur finale).
longitudinal maximal après un traitement thermique prescrit.
Cette méthode ne convient qu'à des éprouvettes manifestant
3.2 retrait maximal, R,: Retrait mesuré quand l'éprouvette
une orientation uniaxiale prédominante, telles que des barres et
0
est soumise à un traitement thermique à une température supé-
haltères pour lesquelles l'orientation a lieu dans le sens de la
rieure à la température de transition vitreuse du matériau et qui
longueur de l'éprouvette, ou des plaques pour lesquelles
est suffisamment importante pour que le degré du retrait ne soit
l'orientation est parallèle à l'une des faces.
pas fonction de faibles variations dans la durée de chauffage ou
la température.
La méthode n'est pas applicable aux thermoplastiques renfor-
cés de fibres ni aux plastiques cellulaires.
4 Appareillage
2 Références normatives
Matériel courant de laboratoire, et
Les normes suivantes contiennent des dispositions qui, par
suite de la référence qui en est faite, constituent des disposi-
4.1 Enceinte de chauffage, thermorégulée, dotée d'une
tions valables pour la présente Norme internationale. Au
capacité thermique élevée de sorte que la température prescrite
moment de la publication, les éditions indiquées étaient en
reste constante à f 2 OC et soit de nouveau atteinte en moins
vigueur. Toute norme est sujette à révision et les parties pre-
de 1 min après l'installation des éprouvettes dans l'enceinte.
nantes des accords fondés sur la présente Norme internationale
sont invitées à rechercher la possibilité d'appliquer les éditions
Pour obtenir le chauffage rapide des éprouvettes par des
les plus récentes des normes indiquées ci-après. Les membres
moyens simples, il est recommandé d'augmenter la capacité
de la CE1 et de I'ISO possèdent le registre des Normes interna-
thermique de l'enceinte, par exemple en prévoyant une boîte à
tionales en vigueur à un moment donné.
éprouvettes d'une capacité thermique élevée et d'un faible
volume utile. Les figures 1 et 2 représentent une telle boîte à
a IS0 306 : 1987, Plastiques - Matières thermoplastiques -
éprouvettes, à titre d'exemple. Elle se compose de deux blocs
Détermination de la température de ramollissement Vicat.
métalliques séparés par deux cales d'épaisseur - par exemple
13 mm pour des éprouvettes d'une épaisseur maximale de
IS0 2818 : 1980, Plastiques - Préparation des éprouvettes par
6.5 mm, ou 25 mm pour des éprouvettes d'une épaisseur maxi-
usinage.
male de 13 mm - et d'un fond métallique d'environ 5 mm
d'épaisseur.
3
...
