Test conditions for surface grinding machines with horizontal grinding wheel spindle and reciprocating table — Testing of the accuracy — Part 1: Machines with table length of up to 1 600 mm

ISO 1986-1:2014 specifies, with reference to ISO 230‑1, both geometric and machining tests on general purpose and normal accuracy surface grinding machines with reciprocating table up to 1 600 mm table length and horizontal grinding wheel spindle. It also specifies the applicable tolerances corresponding to the above-mentioned tests. It is not applicable to surface grinding machines with fixed or rotating tables or to machines having longitudinal traverse of the wheelhead. ISO 1986-1:2014 deals only with the verification of the accuracy of the machine; it does not apply to the testing of the machine operation (vibrations, abnormal noises, stick-slip motion of components, etc.), nor to the machine characteristics (such as speeds, feeds, etc.), which should generally be checked before testing the accuracy. ISO 1986-1:2014 provides the terminology used for the principal components of the machine and indicates the designation of the axes with reference to ISO 841.

Conditions d'essai des machines à rectifier les surfaces planes, à broche porte-meules à axe horizontal — Contrôle de l'exactitude — Partie 1: Machines avec une table jusqu'à 1 600 mm de long

L'ISO 1986-1:2014 spécifie, par référence à l'ISO 230‑1, les essais géométriques et les essais d'usinage pour les machines à rectifier les surfaces planes d'usage général et d'exactitude normale, à table alternative jusqu'à 1 600 mm de long et à broche porte-meules à axe horizontal. Elle spécifie également les tolérances applicables correspondant aux essais mentionnés ci-dessus. Elle n'est pas applicable aux machines à rectifier les surfaces planes à table fixe ou à table tournante ou aux machines à déplacement longitudinal du chariot porte-meule. L'ISO 1986-1:2014 ne traite que de la vérification de l'exactitude de la machine ; elle ne s'applique ni à l'examen du fonctionnement de la machine (vibrations, bruits anormaux, points durs dans les déplacements de composants, etc.), ni aux caractéristiques de la machine (telles que vitesses, avances, etc.), qu'il convient en général de vérifier avant de soumettre l'exactitude à l'essai. L'ISO 1986-1:2014 donne la terminologie utilisée pour les principaux composants de la machine et indique la désignation des axes conformément à l'ISO 841.

General Information

Status
Published
Publication Date
21-May-2014
Current Stage
9020 - International Standard under periodical review
Start Date
15-Jul-2024
Completion Date
15-Jul-2024
Ref Project

Relations

Buy Standard

Standard
ISO 1986-1:2014 - Test conditions for surface grinding machines with horizontal grinding wheel spindle and reciprocating table -- Testing of the accuracy
English language
18 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 1986-1:2014 - Conditions d'essai des machines a rectifier les surfaces planes, a broche porte-meules a axe horizontal -- Contrôle de l'exactitude
French language
19 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 1986-1
Second edition
2014-06-01
Test conditions for surface grinding
machines with horizontal grinding
wheel spindle and reciprocating
table — Testing of the accuracy —
Part 1:
Machines with table length of up to 1
600 mm
Conditions d’essai des machines à rectifier les surfaces planes, à
broche porte-meules à axe horizontal — Contrôle de l’exactitude —
Partie 1: Machines avec une table jusqu’à 1 600 mm de long
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terminology and designation of axes . 1
4 Preliminary remarks . 2
4.1 Measurement units. 2
4.2 Reference to ISO 230-1 . 3
4.3 Testing sequence . 3
4.4 Tests to be performed . 3
4.5 Measuring instruments . 3
4.6 Minimum Tolerance . 3
4.7 Machining tests . 3
4.8 Diagrams . 3
5 Geometric tests . 4
5.1 Linear axes . 4
5.2 Table . 8
5.3 Wheel spindle .11
6 Machining tests .15
Annex A (informative) Equivalent terms in other languages .17
Bibliography .18

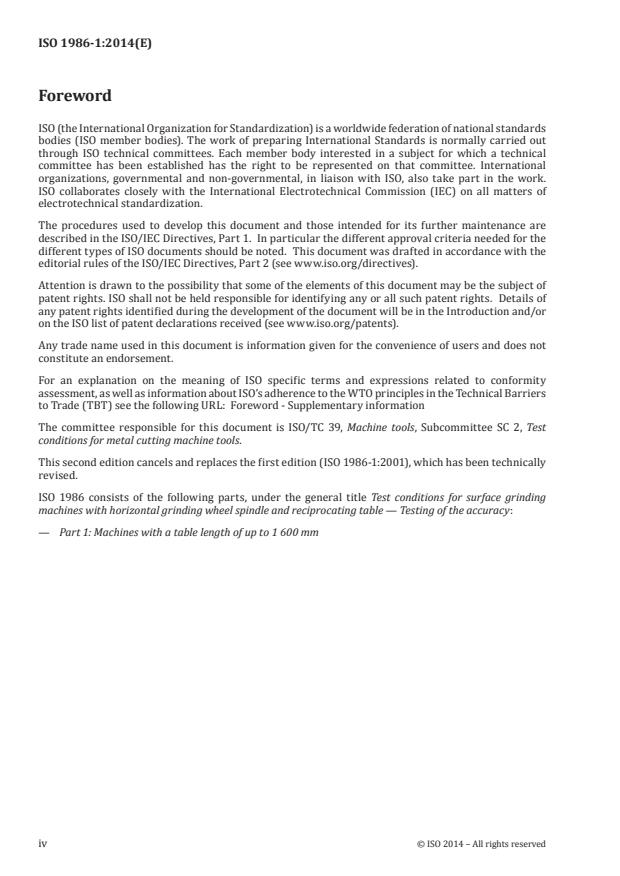

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 39, Machine tools, Subcommittee SC 2, Test
conditions for metal cutting machine tools.
This second edition cancels and replaces the first edition (ISO 1986-1:2001), which has been technically
revised.
ISO 1986 consists of the following parts, under the general title Test conditions for surface grinding
machines with horizontal grinding wheel spindle and reciprocating table — Testing of the accuracy:
— Part 1: Machines with a table length of up to 1 600 mm
iv © ISO 2014 – All rights reserved

INTERNATIONAL STANDARD ISO 1986-1:2014(E)
Test conditions for surface grinding machines with
horizontal grinding wheel spindle and reciprocating
table — Testing of the accuracy —
Part 1:
Machines with table length of up to 1 600 mm
1 Scope
This part of ISO 1986 specifies, with reference to ISO 230-1, both geometric and machining tests on
general purpose and normal accuracy surface grinding machines with reciprocating table up to
1 600 mm table length and horizontal grinding wheel spindle. It also specifies the applicable tolerances
corresponding to the above-mentioned tests.
It is not applicable to surface grinding machines with fixed or rotating tables or to machines having
longitudinal traverse of the wheelhead.
This part of ISO 1986 deals only with the verification of the accuracy of the machine; it does not apply
to the testing of the machine operation (vibrations, abnormal noises, stick-slip motion of components,
etc.), nor to the machine characteristics (such as speeds, feeds, etc.), which should generally be checked
before testing the accuracy.
This part of ISO 1986 provides the terminology used for the principal components of the machine and
indicates the designation of the axes with reference to ISO 841.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 230-1:2012, Test code for machine tools — Part 1: Geometric accuracy of machines operating under
no-load or quasi-static conditions
3 Terminology and designation of axes
See Figure 1 and Table 1.
NOTE For the key, see Table 1.
Figure 1 — Schematic of surface grinding machine with horizontal wheel spindle and
reciprocating table
Table 1 — Terminology for surface grinding machines (Key for Figure 1)
English French
1 Column Montant
2 Bed Banc
3 Table Table
4 Reference T-slot Rainure en T de positionnement
5 Wheelhead Poupée porte-meule
6 Grinding wheel Outil à rectifier
7 Wheel guard Carter de protection
8 Splash guard Protection
9 Saddle Chariot transversal
4 Preliminary remarks
4.1 Measurement units
In this part of ISO 1986, all linear dimensions, deviations, and corresponding tolerances are expressed
in millimetres. All angular dimensions are expressed in degrees. Angular deviations are, in principle,
2 © ISO 2014 – All rights reserved

expressed in ratios (e.g. 0,00x/1 000), but in some cases, microradians, or arcseconds can be used for
clarification purposes. The following expression is used for conversion of the units of angular deviations
and angular tolerances:
0,010/1 000 = 10 µrad ≈ 2ʺ
4.2 Reference to ISO 230-1
To apply this part of ISO 1986, reference shall be made to ISO 230-1, especially for the installation of
the machine before testing, warming up of the spindle, and other moving components, description of
measuring methods, and recommended uncertainty of testing equipment.
In the “Observations” block of the tests described in Clauses 5 and 6, the instructions are preceded by a
reference to the corresponding Clause in ISO 230-1 in cases where the test concerned is in compliance
with the specifications of that International Standard.
4.3 Testing sequence
The sequence in which the tests are presented in this part of ISO 1986 in no way defines the practical
order of testing. In order to make the mounting of fixtures and machining easier, tests can be performed
in any order.
4.4 Tests to be performed
When testing a machine, it is not always necessary or possible to carry out all the tests described
in this part of ISO 1986. When the tests are required for acceptance purposes, it is up to the user to
choose, in agreement with the supplier/manufacturer, those tests relating to the components and/or
the properties of the machine which are of interest. These tests are to be clearly stated when ordering a
machine. A mere reference to this part of ISO 1986 for the acceptance tests, without specifying the tests
to be carried out, and without agreement on the relevant expenses, cannot be considered as binding for
any contracting party.
4.5 Measuring instruments
The measuring instruments indicated in the tests described in Clause 4 are examples only. Other
instruments measuring the same quantities and having the same or smaller measurement uncertainty
can be used.
4.6 Minimum Tolerance
When the tolerance for a geometric test is established for a measuring length different from that given
in this part of ISO 1986 (see 4.1 of ISO 230-1:2012), it shall be taken into consideration that the minimum
value of tolerance is 0,001 mm.
4.7 Machining tests
Machining tests shall be made under finishing conditions only, not with roughing cuts which are liable
to generate appreciable cutting forces.
4.8 Diagrams
For reasons of simplicity, the diagrams in this part of ISO 1986 illustrate only one type of machine.
5 Geometric tests
5.1 Linear axes
Object G1
Checking of straightness of the longitudinal (X-axis) movement of the table
a) in the vertical XY-plane, and
b) in the horizontal ZX-plane
Diagram
Tolerance Measured deviation
For a) and b): 0,010 for a measuring length up to 1 000
0,016 for a measuring length exceeding 1 000
Local tolerance: 0,005 for any measuring length of 300
Measuring instruments
Straightedge and dial gauge, alignment telescope, laser interferometer, or taut wire, and microscope [for b)
only]
Observations and references to ISO 230-1:2012, 3.4.8, 8.2.2.1, and 8.2.3
Adjust the straightedge to obtain similar readings at each end of the measuring length.
The dial gauge support shall be placed on a fixed part of the wheelhead, the stylus touching the straightedge.
4 © ISO 2014 – All rights reserved

Object G2
Checking of the straightness of the transverse movement of the saddle or column or wheelhead (Z-axis) in the
vertical YZ-plane
Diagram
Tolerance Measured deviation
0,010 for a measuring length of up to 500
0,015 for a measuring length exceeding 500
Local tolerance: 0,005 over any measuring length of 300
Measuring instruments
Straightedge and dial gauge, alignment telescope, or laser interferometer
Observations and references to ISO 230-1:2012, 3.4.8, 8.2.2.1, and 8.2.3
Adjust the straightedge to obtain similar readings at each end of the measuring length.
The dial gauge support shall be placed on a fixed part of the wheelhead, the stylus touching a straightedge.
...


NORME ISO
INTERNATIONALE 1986-1
Deuxième édition
2014-06-01
Conditions d’essai des machines à
rectifier les surfaces planes, à broche
porte-meules à axe horizontal —
Contrôle de l’exactitude —
Partie 1:
Machines avec une table jusqu’à 1 600
mm de long
Test conditions for surface grinding machines with horizontal
grinding wheel spindle and reciprocating table — Testing of the
accuracy —
Part 1: Machines with table length of up to 1 600 mm
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Référence normative . 1
3 Terminologie et désignation des axes . 1
4 Observations préliminaires . 3
4.1 Unités de mesurage . 3
4.2 Référence à l’ISO 230-1 . 3
4.3 Ordre des essais . 3
4.4 Essais à réaliser . 3
4.5 Instruments de mesure . 3
4.6 Tolérance minimale. 3
4.7 Essais d’usinage . 3
4.8 Schémas . 4
5 Essais géométriques . 5
5.1 Axes linéaires. 5
5.2 Table . 9
5.3 Broche porte-meules .12
6 Essais d’usinage .16
Annexe A (informative) Termes équivalents dans d’autres langues .18
Bibliographie .19

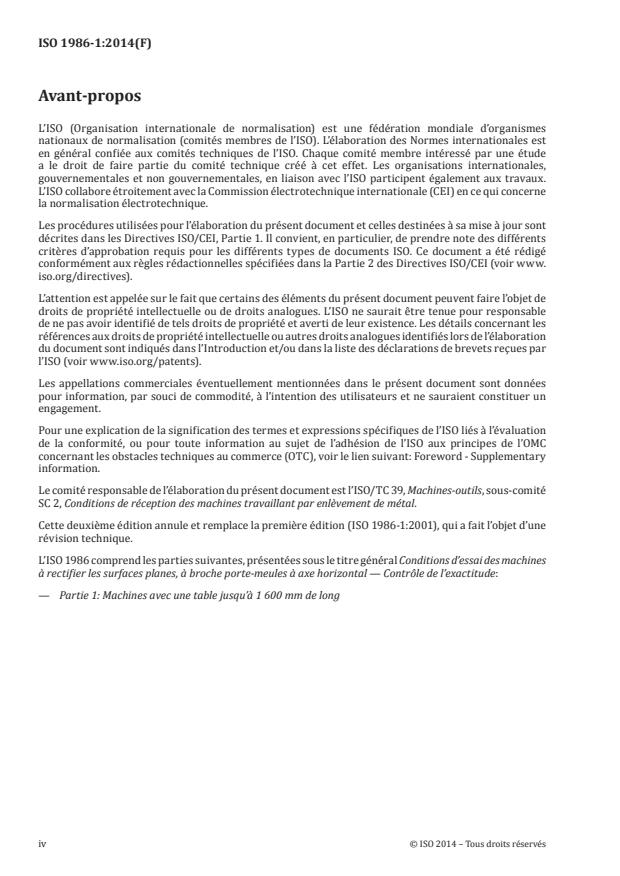

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour l’élaboration du présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Ce document a été rédigé
conformément aux règles rédactionnelles spécifiées dans la Partie 2 des Directives ISO/CEI (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/patents).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC
concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Foreword - Supplementary
information.
Le comité responsable de l’élaboration du présent document est l’ISO/TC 39, Machines-outils, sous-comité
SC 2, Conditions de réception des machines travaillant par enlèvement de métal.
Cette deuxième édition annule et remplace la première édition (ISO 1986-1:2001), qui a fait l’objet d’une
révision technique.
L’ISO 1986 comprend les parties suivantes, présentées sous le titre général Conditions d’essai des machines
à rectifier les surfaces planes, à broche porte-meules à axe horizontal — Contrôle de l’exactitude:
— Partie 1: Machines avec une table jusqu’à 1 600 mm de long
iv © ISO 2014 – Tous droits réservés

NORME INTERNATIONALE ISO 1986-1:2014(F)
Conditions d’essai des machines à rectifier les surfaces
planes, à broche porte-meules à axe horizontal — Contrôle
de l’exactitude —
Partie 1:
Machines avec une table jusqu’à 1 600 mm de long
1 Domaine d’application
La présente partie de l’ISO 1986 spécifie, par référence à l’ISO 230-1, les essais géométriques et les essais
d’usinage pour les machines à rectifier les surfaces planes d’usage général et d’exactitude normale,
à table alternative jusqu’à 1 600 mm de long et à broche porte-meules à axe horizontal. Elle spécifie
également les tolérances applicables correspondant aux essais mentionnés ci-dessus.
Elle n’est pas applicable aux machines à rectifier les surfaces planes à table fixe ou à table tournante ou
aux machines à déplacement longitudinal du chariot porte-meule.
La présente partie de l’ISO 1986 ne traite que de la vérification de l’exactitude de la machine ; elle ne
s’applique ni à l’examen du fonctionnement de la machine (vibrations, bruits anormaux, points durs
dans les déplacements de composants, etc.), ni aux caractéristiques de la machine (telles que vitesses,
avances, etc.), qu’il convient en général de vérifier avant de soumettre l’exactitude à l’essai.
La présente partie de l’ISO 1986 donne la terminologie utilisée pour les principaux composants de la
machine et indique la désignation des axes conformément à l’ISO 841.
2 Référence normative
Les documents de référence suivants, en tout ou partie, sont référencés de manière normative dans le
présent document et sont indispensables à son application. Pour les références datées, seule l’édition
citée s’applique. Pour les références non datées, la dernière édition du document de référence s’applique
(y compris les éventuels amendements).
ISO 230-1:2012, Code d’essai des machines-outils — Partie 1: Exactitude géométrique des machines
fonctionnant à vide ou dans des conditions quasi-statiques
3 Terminologie et désignation des axes
Voir Figure 1 et Tableau 1.
NOTE Pour la légende, voir le Tableau 1
Figure 1 — Schéma d’une machine à rectifier les surfaces planes, à broche porte-meules à axe
horizontal et table alternative
Tableau 1 — Terminologie pour les machines à rectifier les surfaces planes
(Légende pour Figure 1)
Anglais Français
1 Column Montant
2 Bed Banc
3 Table Table
4 Reference T-slot Rainure en T de positionnement
5 Wheelhead Poupée porte-meule
6 Grinding wheel Outil à rectifier
7 Wheel guard Carter de protection
8 Splash guard Protection
9 Saddle Chariot transversal
2 © ISO 2014 – Tous droits réservés

4 Observations préliminaires
4.1 Unités de mesurage
Dans la présente partie de l’ISO 1986, toutes les dimensions linéaires, les écarts ainsi que les tolérances
correspondantes sont exprimés en millimètres. Toutes les dimensions angulaires sont exprimées
en degrés. Les écarts angulaires sont en principe exprimés sous forme de rapports (par exemple,
0,00x/1 000), mais, dans certains cas les microradians ou secondes d’arc peuvent être utilisés pour
des besoins de clarification. L’expression suivante est utilisée pour la conversion des unités des écarts
angulaires et des tolérances angulaires:
0,010/1 000 = 10 μrad ≈ 2”
4.2 Référence à l’ISO 230-1
Pour appliquer la présente partie de l’ISO 1986, la référence à l’ISO 230-1 doit être faite, notamment
en ce qui concerne l’installation de la machine avant essais, la mise en température de la broche et
autres composants en mouvement, la description des méthodes de mesurage, ainsi que l’incertitude
recommandée pour les appareils de contrôle.
Dans la case «Observations» des essais décrits dans les Articles 5 et 6, les instructions sont précédées
d’une référence à l’Article correspondant de l’ISO 230-1, dans les cas où l’essai concerné est conforme
aux spécifications de cette Norme internationale.
4.3 Ordre des essais
L’ordre dans lequel les essais sont présentés dans la présente partie de l’ISO 1986 ne définit nullement
l’ordre pratique des essais. Pour faciliter le montage des appareils et l’usinage, les essais peuvent être
réalisés dans n’importe quel ordre.
4.4 Essais à réaliser
Lors de l’essai d’une machine, il n’est pas toujours nécessaire ni possible d’effectuer la totalité des essais
décrits dans la présente partie de l’ISO 1986. Lorsque les essais sont requis à des fins de réception,
il appartient à l’utilisateur de choisir en accord avec le fournisseur/fabricant les essais relatifs aux
composants et/ou aux propriétés de la machine qui l’intéressent. Ces essais doivent être clairement
précisés lors de la passation de la commande d’une machine. Une simple référence à la présente partie
de l’ISO 1986 pour les essais de réception sans spécification des essais à effectuer et sans accord sur les
dépenses correspondantes ne peut être considérée comme un engagement pour aucun des contractants.
4.5 Instruments de mesure
Les instruments de mesure indiqués dans les essais décrits dans l’Article 4 ne sont que des exemples.
D’autres instruments mesurant les mêmes quantités et possédant une incertitude de mesurage identique
ou inférieure peuvent être utilisés.
4.6 Tolérance minimale
Lorsque la tolérance pour un essai géométrique est établie pour une étendue de mesurage différente
de celle indiquée dans la présente partie de l’ISO 1986 (voir l’ISO 230-1:2012, 4.1), il doit être pris en
considération que la valeur minimale de tolérance est 0,001 mm.
4.7 Essais d’usinage
Les essais d’usinage ne doivent être réalisés que dans des conditions de finition, non pour des passes de
dégauchissage qui sont susceptibles de provoquer des efforts de coupe importants.
4.8 Schémas
Pour des raisons de simplification, les schémas de la présente partie de l’ISO 1986 représentent un seul
type de machine.
4 © ISO 2014 – Tous droits réservés

5 Essais géométriques
5.1 Axes linéaires
Objet G1
Vérification de la rectitude du mouvement longitudinal de la table (axe X)
a) dans le plan vertical XY, et
b) dans le plan horizontal ZX.
Schéma
Tolérance Écart mesuré
Pour a) et b): 0,010 pour une étendue de mesure jusqu’à 1 000
0,016 pour une étendue de mesure su
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
