ISO/TS 13399-403:2018
(Main)Cutting tool data representation and exchange — Part 403: Creation and exchange of 3D models — Modelling of driven tool units
Cutting tool data representation and exchange — Part 403: Creation and exchange of 3D models — Modelling of driven tool units
This document defines the concept of how to design adaptive items, limited to any kind of driven tool units, together with the usage of the related properties and domains of values. This document specifies the requirements of simplified 3D models for data exchange of driven tool units. The following are outside the scope of this document: — applications where these standard data can be stored or referenced; — concept of 3D models for cutting tools; — concept of 3D models for cutting items; — concept of 3D models for tool items; — concept of 3D models for other adaptive items not being described in the scope of this document; — concept of 3D models for assembly items and auxiliary items.
Représentation et échange des données relatives aux outils coupants — Partie 403: Création et échanges de modèles 3D — Conception d'outils à entrainement
Le présent document spécifie un concept pour la conception d'éléments relatifs aux attachements, limité à tous les types d'outils entraînés, utilisant les propriétés et domaines de valeurs associés. Le présent document spécifie les exigences de modèles 3D simplifiés pour l'échange de données d'outils entraînés. Les éléments suivants n'entrent pas dans le domaine d'application du présent document: — les applications où les données standards peuvent être stockées ou référencées; — le concept de modèles 3D pour outils coupants; — le concept de modèles 3D pour des éléments coupants; — le concept de modèles 3D pour d'autres éléments relatifs aux outils, non décrits dans le domaine d'application du présent document; — le concept de modèles 3D pour les éléments relatifs aux attachements; — le concept de modèles 3D pour les éléments relatifs aux assemblages et éléments auxiliaires.
General Information
Buy Standard
Standards Content (Sample)
TECHNICAL ISO/TS
SPECIFICATION 13399-403
First edition
2018-11
Cutting tool data representation and
exchange —
Part 403:
Creation and exchange of 3D models
— Modelling of driven tool units
Représentation et échange des données relatives aux outils
coupants —
Partie 403: Création et échanges de modèles 3D — Conception d'outils
à entrainement
Reference number
ISO/TS 13399-403:2018(E)
©
ISO 2018
---------------------- Page: 1 ----------------------
ISO/TS 13399-403:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/TS 13399-403:2018(E)
Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Abbreviated terms . 2
5 Starting elements, coordinate systems, planes . 5
5.1 General . 5
5.2 Reference system (PCS) . 5
5.3 Adjustment coordinate system at workpiece side . 5
5.3.1 General. 5
5.3.2 Designation of coordinate systems at workpiece side . 6
5.3.3 Arrangement of coordinate system at workpiece side . 7
5.3.4 Arrangement of coordinate system at workpiece side for coolant supply . 8
5.4 Mounting coordinate system . 9
6 Design of the model . 9
6.1 General . 9
6.2 Assembly parts relevant for collision .10
6.2.1 General.10
6.2.2 Coolant supply pipe .10
7 Driven tool unit of straight design (ISYC: 403-01) .10
7.1 General .10
7.2 Basic body .11
7.3 Assembled driven tool unit of straight design .11
8 Driven tool unit with straight offset design (ISYC: 403-02) .12
8.1 General .12
8.2 Basic body .13
8.3 Assembled driven tool unit of straight offset design .13
9 Driven tool unit with rotatable design about the y-axis (ISYC: 403-03) .13
9.1 General .13
9.2 Basic body .14
9.3 Assembled driven tool unit, rotatable about the y-axis .15
10 Driven tool unit with rotatable design about the z-axis (ISYC: 403-04) .16
10.1 General .16
10.2 Basic body .16
10.3 Assembled driven tool unit rotatable about the z-axis .17
11 Driven tool unit with 90° output design (ISYC: 403-05) .18
11.1 General .18
11.2 Basic body .19
12 Driven tool unit of a 90° reverse position output design (ISYC: 403-06) .19
12.1 General .19
12.2 Basic body .20
13 Driven tool unit of a 90° output design allowing rotation about z-axis (ISYC: 403-07) .20
13.1 General .20
13.2 Basic body .21
14 Driven tool unit of fixed angular output design (ISYC: 403-08) .21
14.1 General .21
14.2 Basic body .22
© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/TS 13399-403:2018(E)

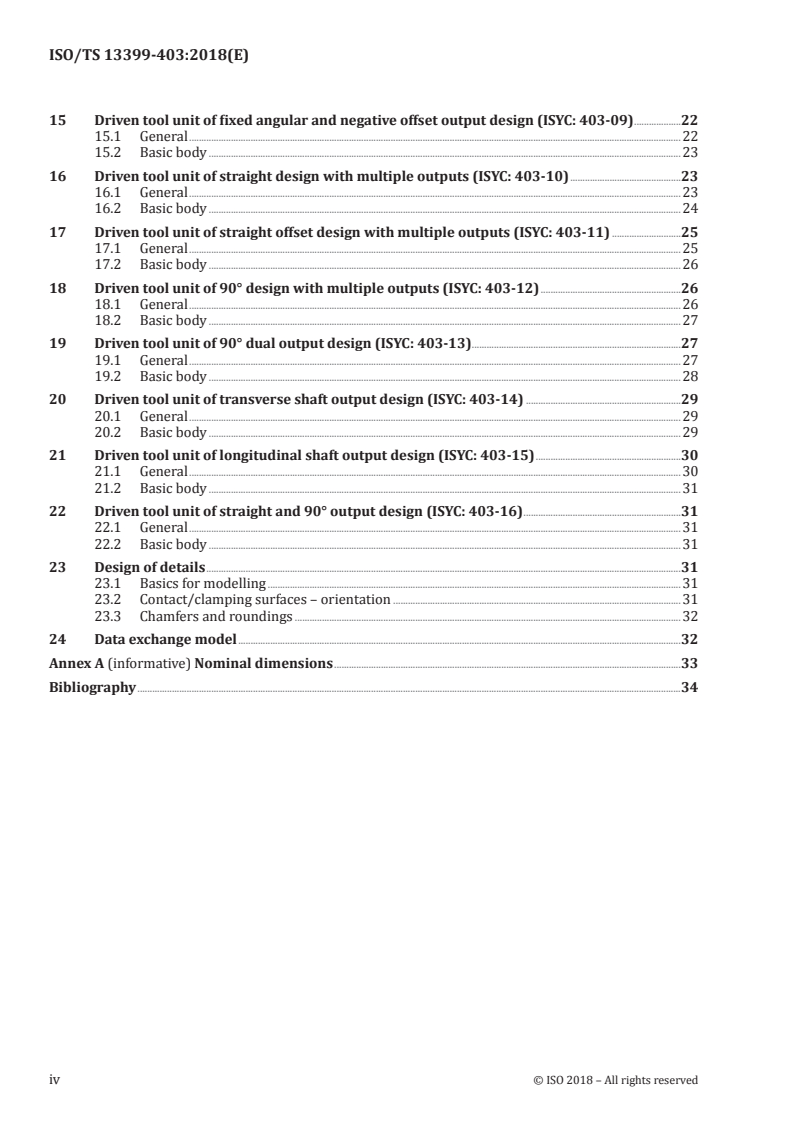

15 Driven tool unit of fixed angular and negative offset output design (ISYC: 403-09) .22
15.1 General .22
15.2 Basic body .23
16 Driven tool unit of straight design with multiple outputs (ISYC: 403-10) .23
16.1 General .23
16.2 Basic body .24
17 Driven tool unit of straight offset design with multiple outputs (ISYC: 403-11) .25
17.1 General .25
17.2 Basic body .26
18 Driven tool unit of 90° design with multiple outputs (ISYC: 403-12) .26
18.1 General .26
18.2 Basic body .27
19 Driven tool unit of 90° dual output design (ISYC: 403-13) .27
19.1 General .27
19.2 Basic body .28
20 Driven tool unit of transverse shaft output design (ISYC: 403-14) .29
20.1 General .29
20.2 Basic body .29
21 Driven tool unit of longitudinal shaft output design (ISYC: 403-15) .30
21.1 General .30
21.2 Basic body .31
22 Driven tool unit of straight and 90° output design (ISYC: 403-16) .31
22.1 General .31
22.2 Basic body .31
23 Design of details .31
23.1 Basics for modelling .31
23.2 Contact/clamping surfaces – orientation .31
23.3 Chamfers and roundings .32
24 Data exchange model .32
Annex A (informative) Nominal dimensions .33
Bibliography .34
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/TS 13399-403:2018(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 29, Small tools.
A list of all parts in the ISO 13399 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO/TS 13399-403:2018(E)
Introduction
This document defines the concept, terms and definitions of how to design simplified 3D models of
driven tool units for the design of cutting tools, that can be used for NC-programming, simulation of
the manufacturing processes and the determination of collision within machining processes. It is not
intended to standardize the design of the cutting tool itself.
A cutting tool is used in a machine to remove material from a workpiece by a shearing action at the
cutting edges of the tool. Cutting tool data that can be described by the ISO 13399 series include, but
are not limited to, everything between the workpiece and the machine tool. Information about inserts,
solid tools, assembled tools, adaptors, components and their relationships can be represented by this
document. The increasing demand for providing the end user with 3D models for the purposes defined
above is the basis for the development of this series of International Standards.
The objective of the ISO 13399 series is to provide the means to represent the information that
describes cutting tools in a computer sensible form that is independent from any particular computer
system. The representation will facilitate the processing and exchange of cutting tool data within and
between different software systems and computer platforms and support the application of this data
in manufacturing planning, cutting operations and the supply of tools. The nature of this description
makes it suitable not only for neutral file exchange, but also as a basis for implementing and sharing
product databases and for archiving. The methods that are used for these representations are those
developed by ISO/TC 184, Automation systems and integration, SC 4 Industrial data, for the representation
of product data by using standardized information models and reference dictionaries.
Definitions and identifications of dictionary entries are defined by means of standard data that consist
of instances of the EXPRESS entity data types defined in the common dictionary schema, resulting from
a joint effort between ISO/TC 184/SC 4 and IEC/TC 3/SC 3D, Product properties and classes and their
identification, and in its extensions defined in ISO 13584-24 and ISO 13584-25.
vi © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
TECHNICAL SPECIFICATION ISO/TS 13399-403:2018(E)
Cutting tool data representation and exchange —
Part 403:
Creation and exchange of 3D models — Modelling of driven
tool units
1 Scope
This document defines the concept of how to design adaptive items, limited to any kind of driven tool
units, together with the usage of the related properties and domains of values.
This document specifies the requirements of simplified 3D models for data exchange of driven tool units.
The following are outside the scope of this document:
— applications where these standard data can be stored or referenced;
— concept of 3D models for cutting tools;
— concept of 3D models for cutting items;
— concept of 3D models for tool items;
— concept of 3D models for other adaptive items not being described in the scope of this document;
— concept of 3D models for assembly items and auxiliary items.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO/TS 13399-4, Cutting tool data representation and exchange — Part 4: Reference dictionary for
adaptive items
ISO/TS 13399-50, Cutting tool data representation and exchange — Part 50: Reference dictionary for
reference systems and common concepts
ISO/TS 13399-80, Cutting tool data representation and exchange — Part 80: Creation and exchange of 3D
models — Overview and principles
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
© ISO 2018 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO/TS 13399-403:2018(E)
4 Abbreviated terms
BD body diameter
BDX body diameter maximum
BD1 body diameter 1
BD2 body diameter 2
CCFMS connection code form machine side
CCFWS connection code form workpiece side (referred to as CCFOP in this document)
CCTMS connection code type machine side
CCTWS connection code type workpiece side (referred to as CCTOP in this document)
CSWx_y coordinate system workpiece side
CZCMS connection size code machine side
CZCWS connection size code workpiece side (referred to as CZCOP in this document)
DCCTX cutting diameter cutting tool maximum
DCONMS connection diameter
DCONWS connection diameter workpiece side
DF flange diameter
DIX tool changer interference diameter maximum
DRVDIA drive diameter
DRVL drive length
DRVLP plane for the drive length
DRVSC drive size code
DRVTY drive type
HEP plane located at the front of the tool and is coplanar with the XY-plane of CIP
HF functional height
HF1 functional height 1
HF2 functional height 2
HF3 functional height 3
HTB body height
KAP the angle κ
KN_0001, KN_0002, temporary properties used as functions of cutting edge height, normal clearance
MN_0001, NN_0001, angle major cutting edge, orthogonal rake angle, normal clearance angle minor
QN_0001 cutting edge and inclination angle
2 © ISO 2018 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/TS 13399-403:2018(E)
KWW keyway width
LB body length
LBP plane for the body length
LB1 body length 1
LB2 body length 2
LDG gauge diameter distance
LF functional length
LFSF distance to face
LF1 functional length 1
LF2 functional length 2
LF3 functional length 3
LIN tool changer interference length minimum
LPCON connection protruding length
LPR protruding length
LPRCP protruding length of the coolant pipe
LPRP plane for the protruding length
LS shank length
LSP plane for the shank length
MCS mounting coordinate system
MXA x-axis of MCS
MYA y-axis of MCS
MZA z-axis of MCS
OAH overall height
OAL overall length
OALP plane for overall length
OAW overall width
PCS primary coordinate system
PHI the angle ϕ
RADH radial height
RADW radial width
RHO the angle ρ
© ISO 2018 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO/TS 13399-403:2018(E)
SWAH swing arm height
SWAL swing arm length
SWANGX swing angle maximum
SWANGXP plane for swing angle maximum
SWANG2X swing angle 2 maximum
SWANG2XP plane for swing angle 2 maximum
SWANG3X swing angle 3 maximum
SWANG4X swing angle 4 maximum
SWAW swing arm width
SWRAD swing radius
TEP plane located at the end of the interface on the machine side with reference to CIP
TQBRRD torque bracing radial distance
TQBRANG torque bracing angle
TQBRDIA torque bracing diameter
TQBRL torque bracing length
WB body width
WB1 body width 1
WB2 body width 2
WF functional width
WF1 functional width 1
WF2 functional width 2
WF3 functional width 3
XA x-axis
YA y-axis
ZA z-axis
XYP xy-plane
XYWP xyw-plane
XZP xz-plane
XZWP xzw-plane
YZP yz-plane
YZWP yzw-plane
4 © ISO 2018 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/TS 13399-403:2018(E)
5 Starting elements, coordinate systems, planes
5.1 General
The modelling of the 3D models shall be done by means of nominal dimensions. Deviations within the
tolerances are allowed.
WARNING — There is no guarantee that the 3D model, created according to the methods
described in this document, is a true representation of the physical tool supplied by the tool
manufacturer. If the models are used for simulation purposes – e.g. CAM simulation – it shall
be taken into consideration that the real product dimensions can differ from those nominal
dimensions.
NOTE Some of the definitions have been taken from ISO/TS 13399-50.
5.2 Reference system (PCS)
The reference system consists of the following standard elements as shown in Figure 1:
— standard coordinate system: right-handed rectangular Cartesian system in three dimensional
space, called PCS;
— 3 orthogonal planes: planes in the coordinate system that contain the axis of the system, named
XYP, XZP and YZP;
— 3 orthogonal axes: axes built as intersections of the three orthogonal planes lines respectively,
named XA, YA and ZA.
Figure 1 — Primary coordinate system
5.3 Adjustment coordinate system at workpiece side
5.3.1 General
Additional coordinate systems named CSWx_y for mounting other adaptive items or tool items shall be
defined according to ISO/TS 13399-50.
© ISO 2018 – All rights reserved 5
---------------------- Page: 11 ----------------------
ISO/TS 13399-403:2018(E)
5.3.2 Designation of coordinate systems at workpiece side
The designation of the coordinate system workpiece side shall be done as follows.
a) Case 1: one coordinate system at workpiece side
A single coordinate system at the workpiece side shall be designated as CSW.
b) Case 2: one coordinate system on different levels at workpiece side
A single coordinate system on different levels shall be designated as CSWx, e.g., CSW1, CSW2. The
numbering shall start at the workpiece side and ends at the machine side in the direction of the
positive Z-axis.
c) Case 3: multiple coordinate systems on one level and at different angles or different positions at
workpiece side
Multiple coordinate systems on one level, but at different angles and not at the centre of the tool
axis, shall be designated with CSWx_y, where x defines the level and y defines the number of the
coordinate system itself.
The counting shall start at the three o'clock position counting in counterclockwise direction while
looking towards the machine spindle (positive z-Axis). If the positions of the coordinate systems
are not defined by means of different angles, the counting of the different coordinate systems
shall start at that CSW with firstly the least absolute number on the x-axis and secondly the least
absolute number on the y-axis of the PCS.
d) Case 4: multiple coordinate systems on one level, at one angle and with different diameters at
workpiece side
The designation shall be the same as defined in case 3. The counting shall start at the smallest
diameter.
e) Case 5: multiple coordinate systems on different levels, at different angles and with different
diameters at workpiece side
The designation shall be the same as defined in case 3. The counting shall start at the smallest
diameter and at the three o'clock position.
Figures 2 and 3 show examples of the arrangement of coordinate systems on workpiece side.
6 © ISO 2018 – All rights reserved
---------------------- Page: 12 ----------------------
ISO/TS 13399-403:2018(E)
Figure 2 — Adjustment of coordinate system at workpiece side — Linear order
Figure 3 — Adjustment of coordinate system at workpiece side — Angular order on a circle
5.3.3 Arrangement of coordinate system at workpiece side
The CSWx_y can be arranged in relation to the PCS by means of using the six degrees of freedom as
follows:
— rotation about
— the x-axis by RHO,
— the y-axis by KAP,
© ISO 2018 – Al
...
SPÉCIFICATION ISO/TS
TECHNIQUE 13399-403
Première édition
2018-11
Représentation et échange des
données relatives aux outils
coupants —
Partie 403:
Création et échanges de modèles 3D —
Conception d'outils à entrainement
Cutting tool data representation and exchange —
Part 403: Creation and exchange of 3D models — Modelling of driven
tool units
Numéro de référence
ISO/TS 13399-403:2018(F)
©
ISO 2018
---------------------- Page: 1 ----------------------
ISO/TS 13399-403:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/TS 13399-403:2018(F)
Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Termes abrégés . 2
5 Éléments de départ, systèmes de coordonnées, plans . 5
5.1 Généralités . 5
5.2 Système de référence (PCS) . 5
5.3 Système de coordonnées de réglage côté pièce . 6
5.3.1 Généralités . 6
5.3.2 Désignation des systèmes de coordonnées côté pièce . 6
5.3.3 Disposition du système de coordonnées du côté pièce . 7
5.3.4 Disposition du système de coordonnées du côté pièce pour l’alimentation
en fluide de refroidissement . 8
5.4 Système de coordonnées de montage . 9
6 Conception du modèle . 9
6.1 Généralités . 9
6.2 Parties d’assemblage pertinentes en cas de collision .10
6.2.1 Généralités .10
6.2.2 Tube de refroidissement .10
7 Outil entraîné avec une conception droite (ISYC: 403-01) .11
7.1 Généralités .11
7.2 Corps de base .11
7.3 Outil entraîné avec une conception droite, assemblé .12
8 Outil entraîné avec une conception droite décalée (ISYC: 403-02) .12
8.1 Généralités .12
8.2 Corps de base .13
8.3 Outil entraîné avec une conception droite décalée, assemblé .13
9 Outil entraîné avec une conception rotative autour de l’axe y (ISYC: 403-03) .13
9.1 Généralités .13
9.2 Corps de base .14
9.3 Outil entraîné avec une conception rotative autour de l’axe y, assemblé .15
10 Outil entraîné avec une conception rotative autour de l’axe z (ISYC: 403-04) .16
10.1 Généralités .16
10.2 Corps de base .16
10.3 Outil entraîné avec une conception rotative autour de l’axe z, assemblé .17
11 Outil entraîné conçu avec une sortie à 90° (ISYC: 403-05) .18
11.1 Généralités .18
11.2 Corps de base .19
12 Outil entraîné conçu avec une sortie à 90° en position inversée (ISYC: 403-06) .19
12.1 Généralités .19
12.2 Corps de base .20
13 Outil entraîné conçu avec une sortie à 90° tournant autour de l’axe z (ISYC: 403-07) .20
13.1 Généralités .20
13.2 Corps de base .21
14 Outil entraîné conçu avec une sortie d'angle fixe (ISYC: 403-08) .21
14.1 Généralités .21
© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/TS 13399-403:2018(F)

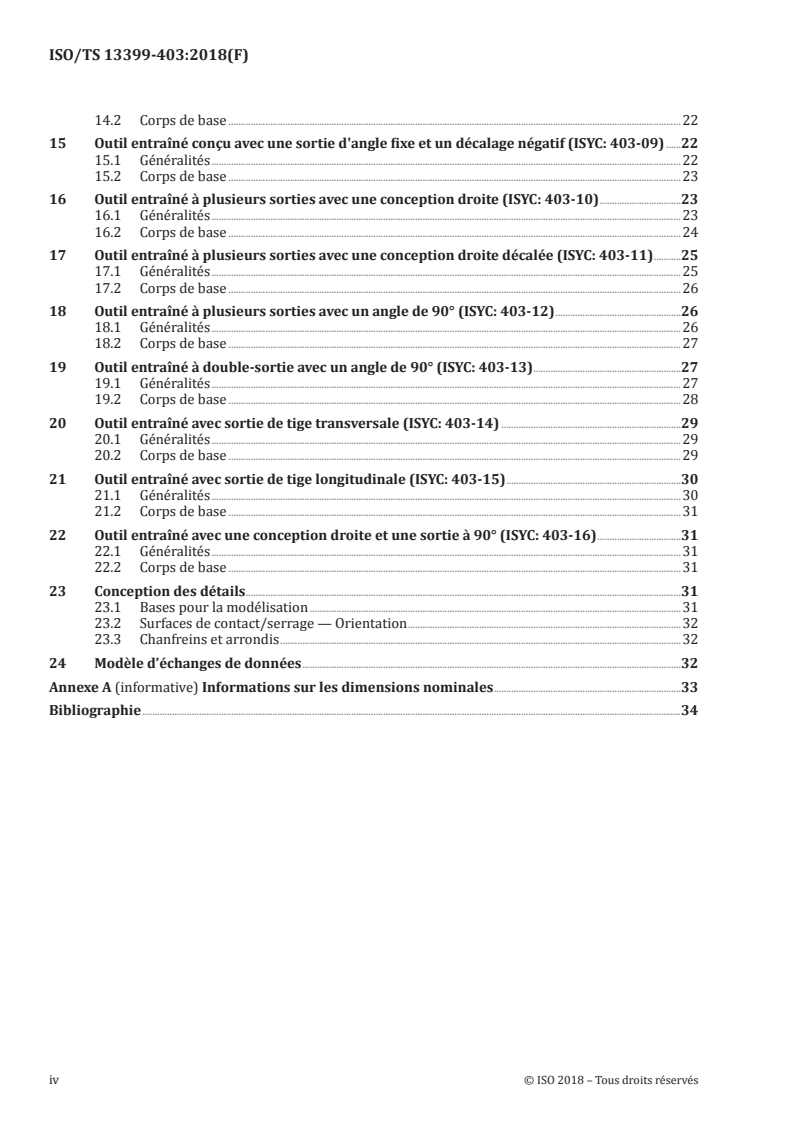

14.2 Corps de base .22
15 Outil entraîné conçu avec une sortie d'angle fixe et un décalage négatif (ISYC: 403-09) .22
15.1 Généralités .22
15.2 Corps de base .23
16 Outil entraîné à plusieurs sorties avec une conception droite (ISYC: 403-10) .23
16.1 Généralités .23
16.2 Corps de base .24
17 Outil entraîné à plusieurs sorties avec une conception droite décalée (ISYC: 403-11) .25
17.1 Généralités .25
17.2 Corps de base .26
18 Outil entraîné à plusieurs sorties avec un angle de 90° (ISYC: 403-12) .26
18.1 Généralités .26
18.2 Corps de base .27
19 Outil entraîné à double-sortie avec un angle de 90° (ISYC: 403-13) .27
19.1 Généralités .27
19.2 Corps de base .28
20 Outil entraîné avec sortie de tige transversale (ISYC: 403-14) .29
20.1 Généralités .29
20.2 Corps de base .29
21 Outil entraîné avec sortie de tige longitudinale (ISYC: 403-15) .30
21.1 Généralités .30
21.2 Corps de base .31
22 Outil entraîné avec une conception droite et une sortie à 90° (ISYC: 403-16) .31
22.1 Généralités .31
22.2 Corps de base .31
23 Conception des détails .31
23.1 Bases pour la modélisation .31
23.2 Surfaces de contact/serrage — Orientation .32
23.3 Chanfreins et arrondis .32
24 Modèle d’échanges de données .32
Annexe A (informative) Informations sur les dimensions nominales .33
Bibliographie .34
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/TS 13399-403:2018(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique l'ISO/TC 29, Petit outillage.
La liste de toutes les parties de la série ISO 13399 peut être consultée sur le site de l'ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/TS 13399-403:2018(F)
Introduction
Le présent document définit le concept, les termes et définitions pour concevoir des modèles 3D
simplifiés d’outils entraînés pour la conception d’outils coupants, pouvant être utilisées pour la
programmation CN, la simulation des processus de fabrication et la détermination des collisions dans
les processus d'usinage. Il n'est pas prévu de normaliser la conception de l'outil coupant lui-même.
Un outil coupant est utilisé dans une machine pour enlever la matière d'une pièce par une action de
cisaillement sur les arêtes de coupe de l'outil. Les données de l'outil coupant qui peuvent être décrites par
la série ISO 13399 comprennent, sans s' y limiter, tout ce qui se trouve entre la pièce et la machine-outil.
Les informations relatives aux plaquettes, outils solides, outils assemblés, adaptateurs, composants et
leurs relations peuvent être représentées par le présent document. La demande croissante de fournir
à l'utilisateur final des modèles 3D pour les besoins définis ci-dessus est à la base de l'élaboration de la
série de Normes Internationales.
L'objectif de la série ISO 13399 est de fournir les moyens de représenter les informations décrivant
les outils coupants sous une forme informatisable indépendante d'un système informatique particulier.
Cette représentation facilitera le traitement et les échanges de données relatives aux outils coupants
par et entre les différents logiciels et plates-formes informatiques, et permettra l'application de ces
données dans la planification de la production, les opérations de coupe et l'approvisionnement en outils.
La nature de cette description la rend adaptée, non seulement pour l'échange de fichiers neutres mais
également en tant que base pour la mise en œuvre et le partage de bases de données produits et pour
l'archivage. Les méthodes utilisées pour ces représentations sont celles développées par l'ISO/TC 184
Systèmes d'automatisation et intégration, SC 4 Données industrielles, pour la représentation de données
produits en utilisant des modèles d'informations normalisés et des dictionnaires de référence.
Les définitions et identifications des entrées du dictionnaire sont définies par des données standards
qui consistent en des instances de types de données d'entité EXPRESS définis dans le schéma commun
du dictionnaire, qui résulte des efforts conjoints entre l'ISO/TC 184/SC 4 et l'IEC/TC 3/SC 3D Propriétés
et classes des produits et leur identification, et de ses extensions définies dans l’ISO 13584-24 et
l'ISO 13584-25.
vi © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
SPÉCIFICATION TECHNIQUE ISO/TS 13399-403:2018(F)
Représentation et échange des données relatives aux outils
coupants —
Partie 403:
Création et échanges de modèles 3D — Conception d'outils
à entrainement
1 Domaine d'application
Le présent document spécifie un concept pour la conception d’éléments relatifs aux attachements, limité
à tous les types d’outils entraînés, utilisant les propriétés et domaines de valeurs associés.
Le présent document spécifie les exigences de modèles 3D simplifiés pour l’échange de données d’outils
entraînés.
Les éléments suivants n'entrent pas dans le domaine d'application du présent document:
— les applications où les données standards peuvent être stockées ou référencées;
— le concept de modèles 3D pour outils coupants;
— le concept de modèles 3D pour des éléments coupants;
— le concept de modèles 3D pour d'autres éléments relatifs aux outils, non décrits dans le domaine
d’application du présent document;
— le concept de modèles 3D pour les éléments relatifs aux attachements;
— le concept de modèles 3D pour les éléments relatifs aux assemblages et éléments auxiliaires.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO/TS 13399-4, Représentation et échange des données relatives aux outils coupants — Partie 4:
Dictionnaire de référence pour les éléments relatifs aux attachements
ISO/TS 13399-50, Représentation et échange des données relatives aux outils coupants — Partie 50:
Dictionnaire de référence pour les systèmes de coordonnées et les concepts communs
ISO/TS 13399-80, Représentation et échange des données relatives aux outils coupants — Partie 80:
Création et échange de modèles 3D — Vue d'ensemble et principes
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO/TS 13399-403:2018(F)
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Termes abrégés
BD diamètre du corps
BDX diamètre du corps maximum
BD1 diamètre du corps 1
BD2 diamètre du corps 2
CCFMS forme du code de connexion côté machine
CCFWS forme du code de connexion côté pièce (appelé CCFOP dans le présent document)
CCTMS type de code de connexion côté machine
CCTWS type du code de connexion côté pièce (appelé CCTOP dans le présent document)
CSWx_y système de coordonnées côté pièce
CZCMS taille du code de connexion côté machine
CZCWS taille du code de connexion côté pièce (appelé CZCOP dans le présent document)
DCCTX diamètre de coupe maximum de l'outil coupant
DCONMS diamètre de connexion
DCONWS diamètre de connexion côté pièce
DF diamètre de collerette
DIX diamètre maximal d’interférence du changeur d’outils
DRVDIA diamètre d’entraînement
DRVL longueur d’entraînement
DRVLP plan pour la longueur d’entraînement
DRVSC taille du code d’entraînement
DRVTY type d’entraînement
HEP plan situé sur l’avant de l’outil et coplanaire avec le plan XY du CIP
HF hauteur fonctionnelle
HF1 hauteur fonctionnelle 1
HF2 hauteur fonctionnelle 2
HF3 hauteur fonctionnelle 3
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO/TS 13399-403:2018(F)
HTB hauteur du corps
KAP angle κ
KN_0001, KN_0002, propriétés temporaires utilisées en tant que fonction de la hauteur d’arête de
MN_0001, NN_0001, coupe, de l’angle de dépouille principale, de l’angle de coupe orthogonal, de l’angle
QN_0001 de dépouille secondaire et de l’angle d’inclinaison
KWW largeur de rainure de clavette
LB longueur du corps
LBP plan pour la longueur du corps
LB1 longueur du corps 1
LB2 longueur du corps 2
LDG distance du diamètre de jauge
LF longueur fonctionnelle
LFSF distance de la face
LF1 longueur fonctionnelle 1
LF2 longueur fonctionnelle 2
L3F longueur fonctionnelle 3
LIN longueur minimale d’interférence du changeur d’outils
LPCON longueur de dépassement de la connexion
LPR longueur de dépassement
LPRCP longueur de dépassement du tube de refroidissement
LPRP plan pour la longueur de dépassement
LS longueur de queue
LSP plan pour la longueur de queue
MCS système de coordonnées de montage
MXA axe x du MCS
MYA axe y du MCS
MZA axe z du MCS
OAH hauteur totale
OAL longueur totale
OALP plan pour la longueur totale
OAW largeur totale
PCS système de coordonnées principal
© ISO 2018 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO/TS 13399-403:2018(F)
PHI angle ϕ
RADH hauteur radiale
RADW largeur radiale
RHO angle ρ
SWAH hauteur du bras pivotant
SWAL longueur du bras pivotant
SWANGX angle de pivotement maximum
SWANGXP plan pour l’angle de pivotement maximum
SWANG2X angle de pivotement 2 maximum
SWANG2XP plan pour l’angle de pivotement 2 maximum
SWANG3X angle de pivotement 3 maximum
SWANG4X angle de pivotement 4 maximum
SWAW largeur du bras pivotant
SWRAD rayon de pivotement
TEP plan situé à l’extrémité de l’interface du côté machine par rapport au CIP
TQBRRD distance radiale du renfort de couple
TQBRANG angle du renfort de couple
TQBRDIA diamètre du renfort de couple
TQBRL longueur du renfort de couple
WB largeur du corps
WB1 largeur du corps 1
WB2 largeur du corps 2
WF largeur fonctionnelle
WF1 largeur fonctionnelle 1
WF2 largeur fonctionnelle 2
WF3 largeur fonctionnelle 3
XA axe x
YA axe y
ZA axe z
XYP plan xy
XYWP plan xyw
4 © ISO 2018 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO/TS 13399-403:2018(F)
XZP plan xz
XZWP plan xzw
YZP plan yz
YZWP plan yzw
5 Éléments de départ, systèmes de coordonnées, plans
5.1 Généralités
La modélisation des modèles 3D doit être réalisée à l'aide de dimensions nominales. Des écarts dans les
limites des tolérances sont autorisés.
AVERTISSEMENT — Il n'est pas garanti que le modèle 3D, créé selon les méthodes décrites dans
le présent document, soit une représentation fidèle de l'outil physique fourni par le fabricant.
Si les modèles sont utilisés à des fins de simulation – par exemple, simulation FAO – il doit être
tenu compte du fait que les dimensions réelles du produit peuvent différer de ces dimensions
nominales.
NOTE Certaines définitions proviennent de l'ISO/TS 13399-50.
5.2 Système de référence (PCS)
Le système de référence se compose des éléments standard suivants, comme indiqué à la Figure 1:
— système de coordonnées standard: système de coordonnées cartésiennes rectangulaires dans un
espace tridimensionnel, appelé PCS;
— trois plans orthogonaux: plans situés dans le système de coordonnées contenant les axes du
système, appelés XYP, XZP et YZP;
— trois axes orthogonaux: axes construits comme intersections des 3 lignes de plan orthogonal,
respectivement nommés XA, YA et ZA.
Figure 1 — Système de coordonnées principal
© ISO 2018 – Tous droits réservés 5
---------------------- Page: 11 ----------------------
ISO/TS 13399-403:2018(F)
5.3 Système de coordonnées de réglage côté pièce
5.3.1 Généralités
Les systèmes de coordonnées supplémentaires CSWx_y pour le montage d’autres éléments relatifs aux
attachements ou des éléments relatifs aux outils doivent être définis conformément à l’ISO/TS 13399-50.
5.3.2 Désignation des systèmes de coordonnées côté pièce
La désignation des systèmes de coordonnées côté pièce doit être effectuée comme suit.
a) Cas 1: un système de coordonnées du côté pièce
Un système de coordonnées du côté pièce doit être désigné « CSW ».
b) Cas 2: un système de coordonnées sur différents niveaux du côté pièce
Un système de coordonnées sur différents niveaux doit être désigné CSWx, par exemple, CSW1,
CSW2. La numérotation doit commencer du côté pièce et se terminer du côté machine dans le sens
de l'axe Z positif.
c) Cas 3: systèmes de coordonnées multiples sur un niveau et différents angles ou différentes positions
du côté pièce
Les systèmes de coordonnées multiples sur un niveau, mais à différents angles et non au centre de
l'axe de l'outil doivent être désignés CSWx_y, où x définit le niveau et y définit le numéro du système
de coordonnées lui-même.
La numérotation doit commencer à la position trois heures en comptant dans le sens inverse
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
