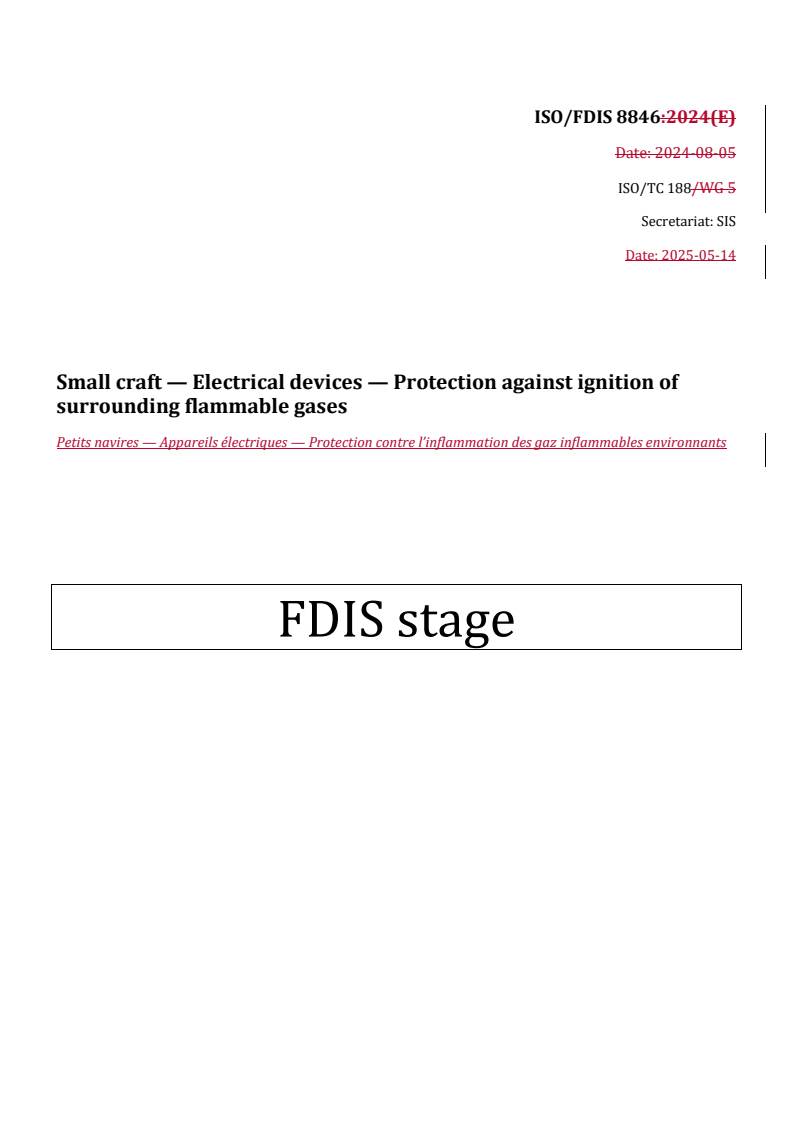

ISO/FDIS 8846

Date: 2024-08-05
ISO/TC 188/WG 5
Secretariat: SIS
Date: 2025-05-14
Small craft — Electrical devices — Protection against ignition of
surrounding flammable gases
Petits navires — Appareils électriques — Protection contre l’inflammation des gaz inflammables environnants
FDIS stage
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication
may be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying,
or posting on the internet or an intranet, without prior written permission. Permission can be requested from either ISO
at the address below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: + 41 22 749 01 11
E-mail: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

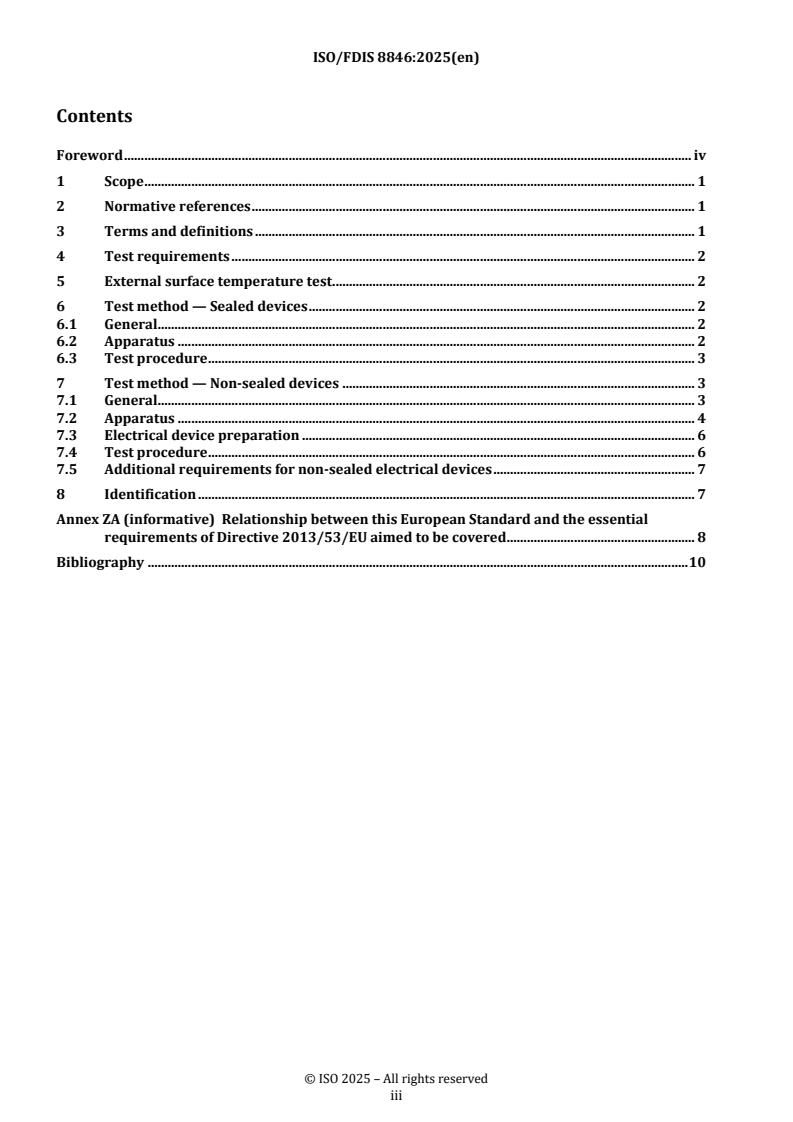

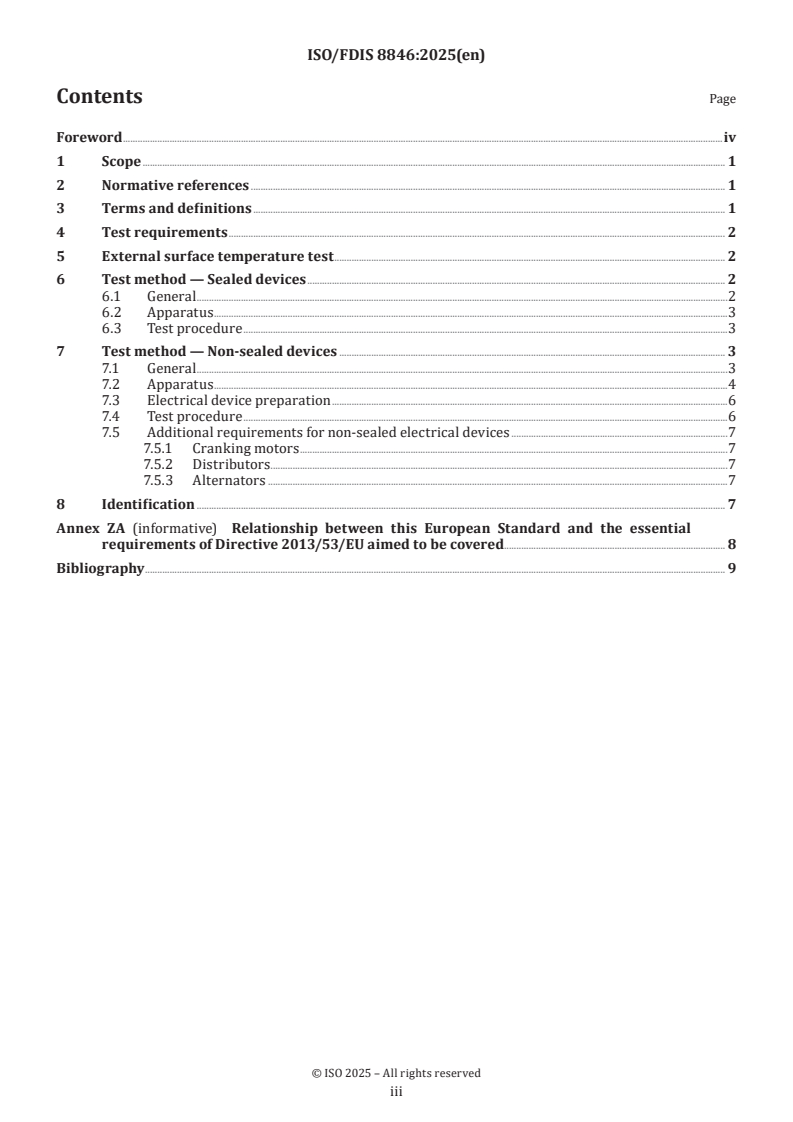

Contents
Foreword . iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Test requirements . 2
5 External surface temperature test . 2
6 Test method — Sealed devices . 2
6.1 General . 2
6.2 Apparatus . 2
6.3 Test procedure . 3
7 Test method — Non-sealed devices . 3
7.1 General . 3
7.2 Apparatus . 4
7.3 Electrical device preparation . 6
7.4 Test procedure . 6
7.5 Additional requirements for non-sealed electrical devices . 7
8 Identification . 7
Annex ZA (informative) Relationship between this European Standard and the essential
requirements of Directive 2013/53/EU aimed to be covered . 8
Bibliography . 10

iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types of
ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent rights
in respect thereof. As of the date of publication of this document, ISO had not received notice of (a) patent(s)
which may be required to implement this document. However, implementers are cautioned that this may not
represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO’s adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 188, Small craft, in collaboration with the
European Committee for Standardization (CEN) Technical Committee CEN/TC 464, Small Craft, in accordance
with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 8846:1990), which has been technically revised.
The main changes are as follows:
— the Scope has been updated for clarity;
— the definitions have been updated in Clause 3;
— throughout the text, requirements have been updated to meet the state of the art;
— the former 6.4.3 on intrinsically safe devices has been removed;
— 7.5.3 for alternators has been added;
— Clause 8 on marking has been updated.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Small craft — Electrical devices — Protection against ignition of
surrounding flammable gases
1 Scope
This document specifies test methods and requirements for the design of electrical devices, when under
normal operationoperating conditions, on small craft so that they can be operated without igniting a
surrounding flammable gas atmosphere.
This document does not apply to ignition protection procedures for:
— devices or components that can operate in hydrogen and air mixtures;
— devices with dysfunctional issues;
— mechanisms of ignition from external sources, such as static electricity, lightning or other factors not
related to the equipment under test.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https://www.iso.org/obp
— IEC Electropedia: available at https://www.electropedia.org/
3.1
flammable hydrocarbon mixture
mixture of propane and air (per cent by volume) between the lower flammable limit (LFL) and upper
flammable limit (UFL) that will explode if ignited by any means
Note 1 to entry: Tests using propane and air cover marine fuel and air mixtures between the LFL and UFL.
3.2
ignition-protected device
device that cannot ignite a flammable hydrocarbon mixture (3.1) by excessive external surface temperature or
by an internally generated arc.
3.3
normal operating conditions
operating conditions of the device, including the maximum achievable overload up to 400 % of the rated
current (circuit breakers, switches, etc.) and a stalled rotor condition for any motor with the circuit protected
by an overcurrent protective device specified by the product manufacturer
3.4
craft
small craft
recreational boat, and other watercraft using similar equipment, of up to 24 m length of hull (L )
H
Note 1 to entry: The measurement methodology for length of hull is defined in ISO 8666.
[SOURCE: ISO 8666:2020, 3.15, modified — Note 1 to entry added.]
4 Test requirements
4.1 Electrical devices shall be tested in accordance with Clause 5 except for electrical devices not rated for
continuous operation or operated intermittently (engine-cranking motors, propulsion unit trim motors, etc.).
4.2 Electrical devices, which under normal operationoperating conditions can produce sparks or arcs, shall
be tested in accordance with Clause 6 if they are sealed, or in accordance with Clause 7 if they are non-sealed.
NOTE Devices that are explosion-protected meet the ignition protection requirements of Clauses 5, 6and 7 of this
document when installed in accordance with the associated markings and instructions. Requirements for explosion-
protected devices are found in IEC 60079-0.
5 External surface temperature test
5.1 The electrical device shall be placed in a closed, thermally insulated air-circulating oven having an initial
temperature of 60 °C ± 2 °C. Suitable heating shall be provided in addition to that generated by the component
in order to keep the temperature in the oven constant at 60 °C ± 2 °C.
5.2 The test voltage supply shall be adjusted within the range of 80 % to 120 % of the nominal system
voltage giving the greatest temperature increase. For alternators, the test requirements in 7.5.3 shall apply.
5.3 The electrical device shall be operated continuously for a minimum of 7 h, or until thermal stability of
2 K/h is reached, in the mode in which it draws its maximum current.
NOTE theThe temperature should not change at rate more than 2 Kelvin per hour (not more than 2 °C per
hour) to be considered a stable reading.
5.4 The maximum allowable surface temperature shall be no more than 200 °C, measured at any point on
the electrical device exterior.
6 Test method — Sealed devices
6.1 General
Testing in accordance with 6.2 and 6.3 shall be carried out on electrical devices which under normal
operationoperating conditions can produce sparks or arcs and are considered to be so tight that no
surrounding gases can penetrate into them.
Hermetically sealed devices, in which the seal is made by fusion of metal to metal or glass to metal, are
considered as meeting the requirements for sealed devices without testing.
6.2 Apparatus
6.2.1 Water chamber, as illustrated in Figure 1.
Key
1 water chamber
2 water
3 device under test
Figure 1 — Water chamber for sealed devices
6.3 Test procedure
6.3.1 Submerge the electrical device to be tested in a water chamber at ambient temperature, changing its
attitude if necessary, so that all possible sources of leaks are at the top and are 340 mm to 370 mm below the
water surface. Submerged time is 15 min for each attitude change.
6.3.2 Observe the electrical device under test carefully throughout the test duration for a leak as evidenced
by the generation of a bubble or stream of bubbles.
6.3.3 If bubbles are observed coming out of the electrical portion of the device, the electrical device shall not
be considered sealed and shall be tested in accordance with Clause 7.
6.3.4 If no bubbles are observed, remove the electrical device from the water chamber and dry its exterior.
6.3.5 Dismantle the electrical device for internal inspection.
6.3.6 If no water is found inside the electrical device, it shall be accepted as a sealed ignition-protected
device. If water is found, it shall be tested in accordance with Clause 7.
7 Test method — Non-sealed devices
7.1 General
Testing in accordance with 7.2 to 7.5 shall be carried out on electrical devices which under normal
operationoperating conditions can produce sparks or arcs and are considered to be open so that surrounding
gases can penetrate into them.
7.2 Apparatus
7.2.1 Test assembly, as illustrated in Figure 2 for large non-sealed electrical devices or Figure 3 for small
non-sealed electrical devices. The test chamber shall be equipped with a pressure-relief lid.

Key
1 pressure relief lid 13 chamber gas analyser
2 test chamber 14 flow meters
3 pressure transducer 15 air
4 device under test 16 propane
5 device spark-plug 17 flow adjustment valves
6 device mixture supply tube 18 High Tensionhigh-tension ignition coils
7 chamber mixture supply tube 19 vibrator
8 copper vent tube (when required) 20 single-shot spark
9 chamber spark-plug 21 control switch
10 shut-off valves 22 12 V DC current
11 mixing chambers 23 device gas analyser supply tube
12 device gas analyser
Figure 2 — Test assembly for large non-sealed electrical devices
Key
1 pressure relief lid 12 device gas analyser
2 test chamber 13 chamber gas analyser
3 short length of transparent tubing 14 flow meters
4 circuit breaker (shown as example) 15 air
5 device mixture supply tube 16 propane
6 copper vent tube (when required) 17 flow adjustment v
...

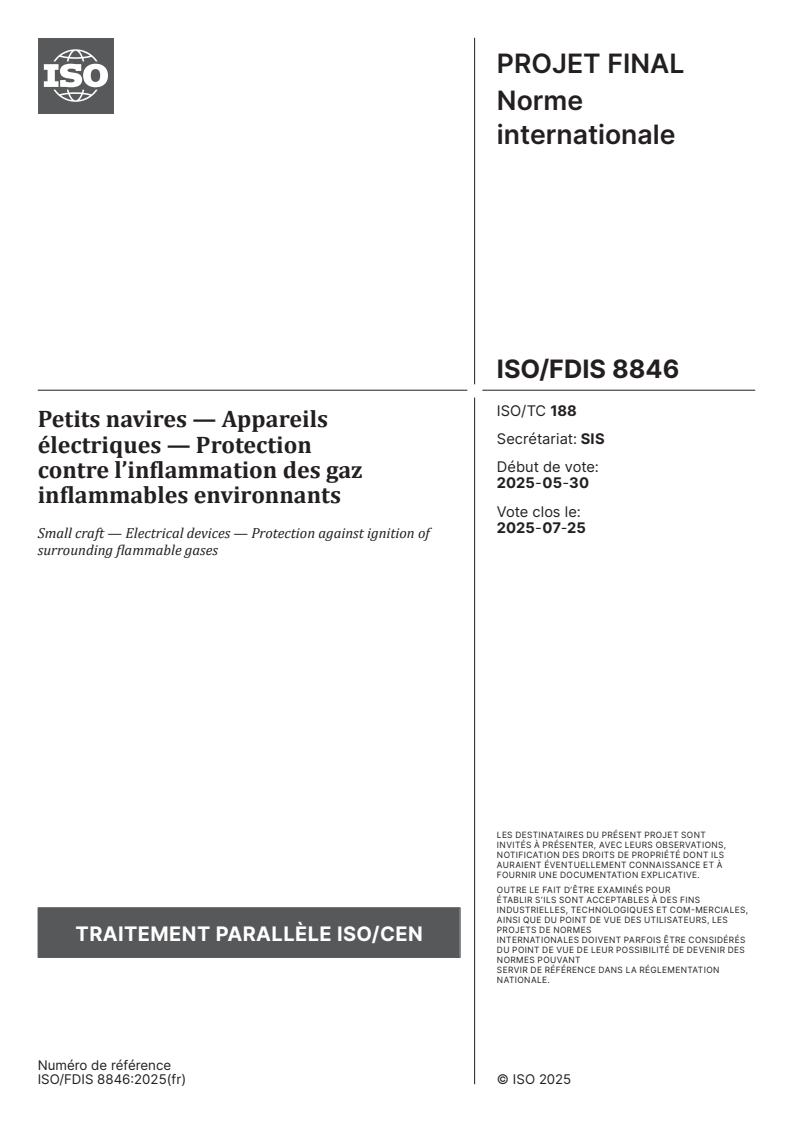

PROJET FINAL
