ISO 7662:1988
(Main)Rubber and plastics hoses — Determination of abrasion of lining
Rubber and plastics hoses — Determination of abrasion of lining
Specifies a method for determining the abrasion of a hose lining when a certain amount of specified grit is passed through the hose. The method is applicable to rubber and plastics hoses with an internal bore of 20 to 50 mm used for grit blasting, shot blasting and similar operation. The method may be used for comparison of the abrasion resistance of different types of hose.
Tuyaux en caoutchouc et en plastique — Détermination de l'abrasion du tube du tuyau
La présente Norme internationale prescrit une méthode pour la détermination de l'abrasion du tube d'un tuyau lorsque l'on fait passer une certaine quantité de grenaille prescrite dans le tuyau. La méthode est applicable aux tuyaux en caoutchouc ou en plastique utilisés pour le grenaillage ou des utilisations similaires. Elle est applicable aux tuyaux présentant un diamètre intérieur de 20 à 50 mm. La méthode peut être utilisée pour la comparaison de la résistance à l'abrasion de différents types de tuyaux mais elle ne peut être utilisée pour la spécification de l'abrasion maximale dans une norme de tuyau. Il convient de faire les comparaisons sur des tuyaux de même type et mêmes dimensions. Il est souhaitable de ne pas comparer les résultats des essais effectués avec des grenailles de types différents.
General Information
Buy Standard
Standards Content (Sample)
IS0
INTERNATIONAL STANDARD
7662
First edition
1988-04-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXAYHAPOAHAR OPrAHkl3A~MR I-IO CTAH~APTM3A~MM
Rubber and plastics hoses - Determination of
abrasion of lining
Tuyaux en caoutchouc et en plastique - D&termination de l’abrasion du tube du tu yau
Reference number
IS0 7662: 1988 (E)
---------------------- Page: 1 ----------------------
IS0 7662: 1988 (El

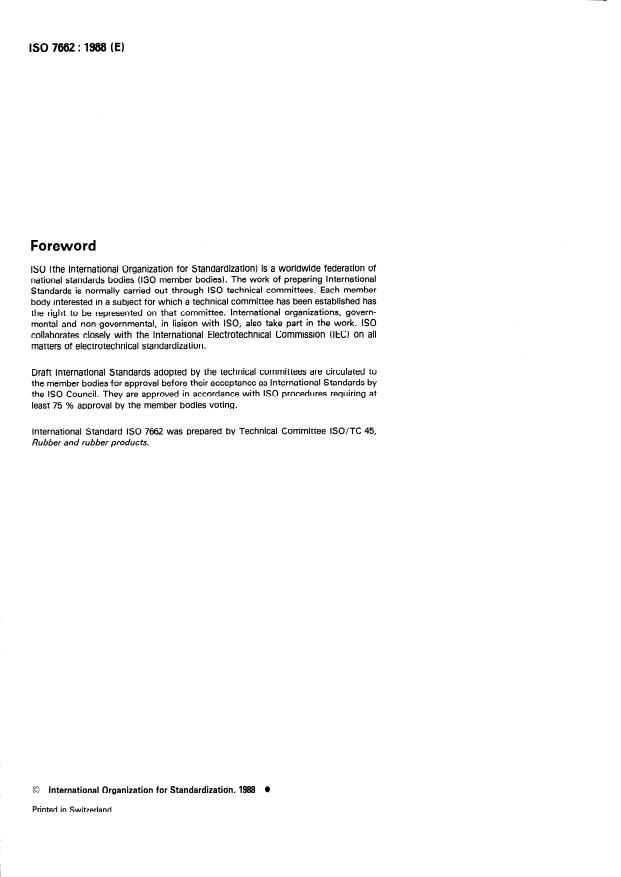

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 7662 was prepared by Technical Committee ISO/TC 45,
Rubber and rubber products.
0 International Organization for Standardization, 1988
Printed in Switzerland
---------------------- Page: 2 ----------------------
IS0 7662 : 4988 (E)
INTERNATIONAL STANDARD
Determination of
Rubber and plastics hoses -
abrasion of lining
5 Procedure
1 Scope
This International Standard specifies a method for determining
5.1 Weigh the test piece (clause 4) to the nearest 0,l g.
the abrasion of a hose lining when a certain amount of specified
grit is passed through the hose. The method is applicable to
5.2 Check the flow rate of the grit (clause 31, which shall be
rubber and plastics hoses with an internal bore of 20 to 50 mm
42 g/s + 2 g/s at an air pressure of 250 kPa, by collecting and
used for grit blasting, shot blasting and similar operations.
weighing the amount of grit passing in a given period.
The method may be used for comparison of the abrasion
resistance of different types of hose, but not for specification of
5.3 Mount the test piece in the vertical position in the cabinet
maximum abrasion in a hose standard. Comparison should be (2.1), using the fixture (2.5) to obtain the correct position in
made on the same type and size of hose. Results from tests car-
accordance with figure 3. The bend radius r shall be six times
ried out with different types of grit should not be compared.
the nominal bore size of the hose.
5:4 Connect the blasting nozzle to the test piece and check
2 Apparatus
that the centreline of the nozzle and that of the test piece do
not deviate more than 1 O. The nozzle shall be inserted in the
test piece for a length of 25 to 50 mm.

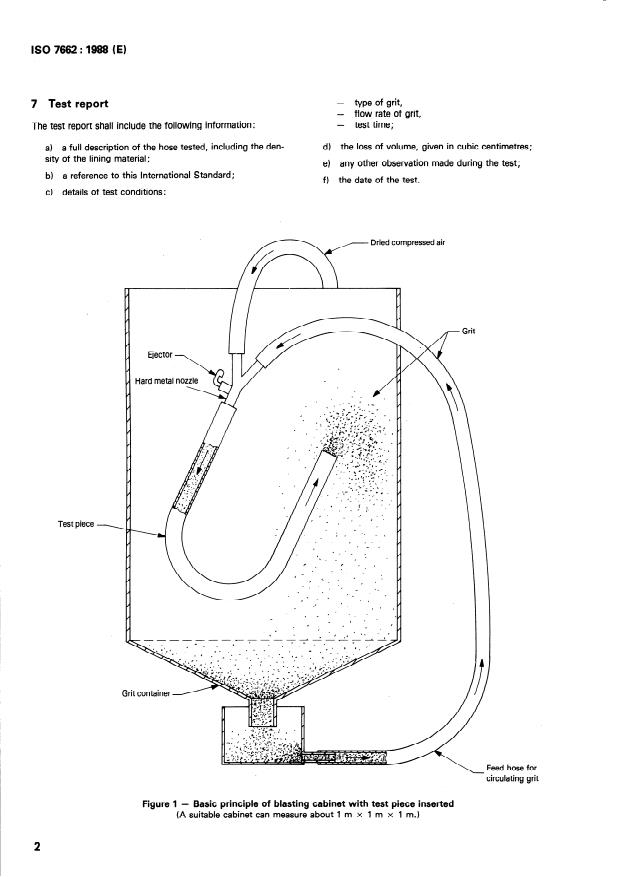

2.1 Grit blasting cabinet,
...
ISO
NORME INTERNATIONALE
7662
Première édition
1988-04-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
. MEXflYHAPOAHAR OPI-AHM3A~MFl Il0 CTAHAAPTM3A~MM
Tuyaux en caoutchouc et en plastique -
Détermination de I’abrasion du tube du tuyau
Rubber and plastics hoses - Determination of abrasion of lining
Numéro de référence
ISO 7662 : 1988 (F)
---------------------- Page: 1 ----------------------
ISO 7662: 1988 (FI

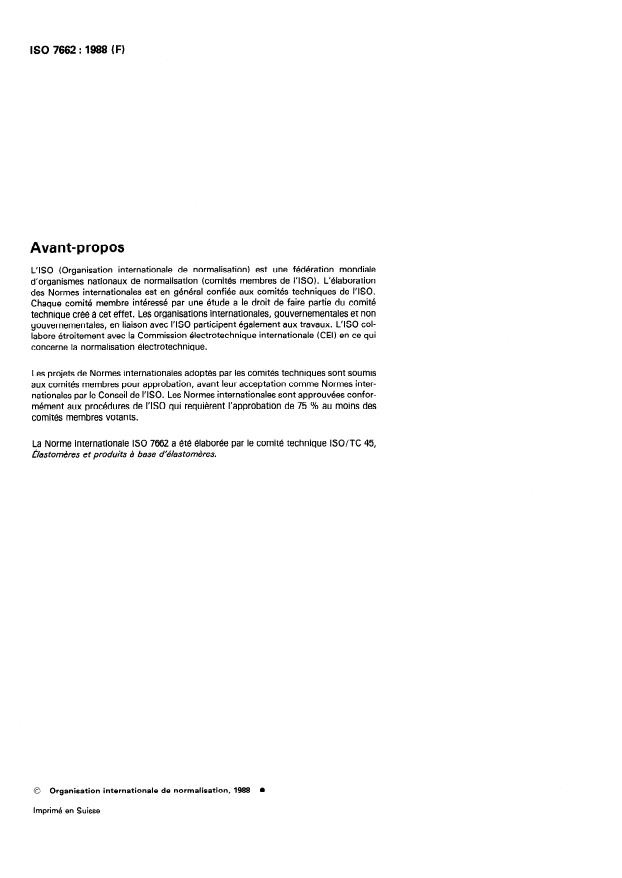

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7662 a été élaborée par le comité technique ISO/TC 45,
Efas tomères et produits à base d’élastomères.
0 Organisation internationale de normalisation, 1988
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 7662: 1988 (FI
Tuyaux en caoutchouc et en plastique -
Détermination de I’abrasion du tube du tuyau
1 Domaine d’application Rockwell de 58 à 60 HRC. D’autres types de grenaille peuvent
être utilisés à condition qu’il en soit donné une description dans
La présente Norme internationale prescrit une méthode pour la le rapport d’essai.
détermination de I’abrasion du tube d’un tuyau lorsque l’on fait
passer une certaine quantité de grenaille prescrite dans le
tuyau. La méthode est applicable aux tuyaux en caoutchouc ou 4 Éprouvette
en plastique utilisés pour le grenaillage ou des utilisations simi-
laires. Elle est applicable aux tuyaux présentant un diamètre L’éprouvette doit être constituée par un morceau de tuyau de
intérieur de 20 à 50 mm.
1 000 mm + 50 mm de longueur.
La méthode peut être utilisée pour la comparaison de la résis-
tance à I’abrasion de différents types de tuyaux mais elle ne
5 Mode opératoire
peut être utilisée pour la spécification de I’abrasion maximale
dans une norme de tuyau. II convient de faire les comparaisons
5.1 Peser l’éprouvette (article 4) à 0,l g près.
sur des tuyaux de même type et mêmes dimensions. II est sou-
haitable de ne pas comparer les résultats des essais effectués
avec des grenailles de types différents. 5.2 Vérifier le débit du flux de grenaille (article 31, lequel doit
être de 42 g/s + 2 g/s sous une pression d’air de 250 kPa, en
ramassant et pesant la quantité de grenaille qui passe dans un
2 Appareillage temps déterminé.
2.1 Enceinte de grenaillage, selon le principe de base indi-
5.3 Placer l’éprouvette en position verticale dans l’enceinte
qué à la figure 1. L’enceinte doit contenir 25 kg de grenaille que
(2.1) en utilisant le dispositif (2.5) prévu pour obtenir la position
...
ISO
NORME INTERNATIONALE
7662
Première édition
1988-04-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
. MEXflYHAPOAHAR OPI-AHM3A~MFl Il0 CTAHAAPTM3A~MM
Tuyaux en caoutchouc et en plastique -
Détermination de I’abrasion du tube du tuyau
Rubber and plastics hoses - Determination of abrasion of lining
Numéro de référence
ISO 7662 : 1988 (F)
---------------------- Page: 1 ----------------------
ISO 7662: 1988 (FI
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7662 a été élaborée par le comité technique ISO/TC 45,
Efas tomères et produits à base d’élastomères.
0 Organisation internationale de normalisation, 1988
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 7662: 1988 (FI
Tuyaux en caoutchouc et en plastique -
Détermination de I’abrasion du tube du tuyau
1 Domaine d’application Rockwell de 58 à 60 HRC. D’autres types de grenaille peuvent
être utilisés à condition qu’il en soit donné une description dans
La présente Norme internationale prescrit une méthode pour la le rapport d’essai.
détermination de I’abrasion du tube d’un tuyau lorsque l’on fait
passer une certaine quantité de grenaille prescrite dans le
tuyau. La méthode est applicable aux tuyaux en caoutchouc ou 4 Éprouvette
en plastique utilisés pour le grenaillage ou des utilisations simi-
laires. Elle est applicable aux tuyaux présentant un diamètre L’éprouvette doit être constituée par un morceau de tuyau de
intérieur de 20 à 50 mm.
1 000 mm + 50 mm de longueur.
La méthode peut être utilisée pour la comparaison de la résis-
tance à I’abrasion de différents types de tuyaux mais elle ne
5 Mode opératoire
peut être utilisée pour la spécification de I’abrasion maximale
dans une norme de tuyau. II convient de faire les comparaisons
5.1 Peser l’éprouvette (article 4) à 0,l g près.
sur des tuyaux de même type et mêmes dimensions. II est sou-
haitable de ne pas comparer les résultats des essais effectués
avec des grenailles de types différents. 5.2 Vérifier le débit du flux de grenaille (article 31, lequel doit
être de 42 g/s + 2 g/s sous une pression d’air de 250 kPa, en
ramassant et pesant la quantité de grenaille qui passe dans un
2 Appareillage temps déterminé.
2.1 Enceinte de grenaillage, selon le principe de base indi-
5.3 Placer l’éprouvette en position verticale dans l’enceinte
qué à la figure 1. L’enceinte doit contenir 25 kg de grenaille que
(2.1) en utilisant le dispositif (2.5) prévu pour obtenir la position
...
