ISO 3875:2020
(Main)Machine tools — Test conditions for external cylindrical centreless grinding machines — Testing of the accuracy
Machine tools — Test conditions for external cylindrical centreless grinding machines — Testing of the accuracy
The document specifies, with reference to ISO 230-1 and ISO 230-2, geometric tests, machining tests and tests for accuracy and repeatability of positioning axes on general purpose and normal accuracy manually and numerically controlled (NC) external cylindrical centreless grinding machines. It also specifies the applicable tolerances corresponding to the above-mentioned tests. This document deals only with the verification of accuracy of the machine. It does not apply to the testing of the machine operation (vibrations, abnormal noise, stick-slip motion of components, etc.) nor to machine characteristics (such as speeds, feeds, etc.), which are generally checked before testing of machine accuracy. This document provides the terminology used for the principal components of the machine and the designation of the axes with reference to ISO 841. NOTE In addition to the terms used in the official ISO languages (English and French), this document gives the equivalent terms in the German, Italian, Japanese, and Persian languages. These are published under the responsibility of the national member bodies for Germany (DIN), Italy (UNI), Japan (JIS), and Iran (ISIRI). However, only the terms given in the official languages can be considered as ISO terms.

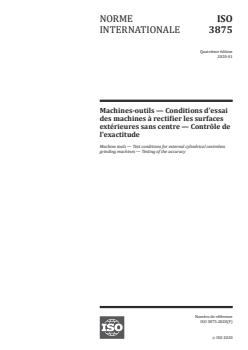

Machines-outils — Conditions d'essai des machines à rectifier les surfaces extérieures sans centre — Contrôle de l'exactitude
Le présent document spécifie, par référence à l'ISO 230‑1 et à l'ISO 230‑2, des essais géométriques, des essais d'usinage et des essais d'exactitude et de répétabilité de positionnement des axes des machines à rectifier les surfaces de révolution extérieures sans centre, d'usage général et d'exactitude normale manuelles et à commande numérique (CN). Il spécifie également les tolérances applicables correspondant aux essais susmentionnés. Le présent document ne traite que de la vérification de l'exactitude de la machine. Il ne s'applique ni à l'essai du fonctionnement de la machine (vibrations, bruits anormaux, points durs dans les déplacements d'organes, etc.) ni aux caractéristiques de la machine (telles que vitesses, avances, etc.), qui sont vérifiées en général avant le contrôle de l'exactitude. Le présent document fournit la terminologie utilisée pour les principaux composants de la machine et la désignation des axes par référence à l'ISO 841. NOTE En complément des termes utilisés dans les langues officielles (Anglais et Français), le présent document donne les termes équivalents dans les langues allemande, italienne, japonaise et perse. Ceux-ci sont publiés sous la responsabilité des comités membres nationaux pour l'Allemagne (DIN), l'Italie (UNI), le Japon (JIS) et l'Iran (ISIRI). Cependant seuls les termes donnés dans les langues officielles peuvent être considérés comme des termes ISO.
General Information
Relations
Buy Standard
Standards Content (Sample)

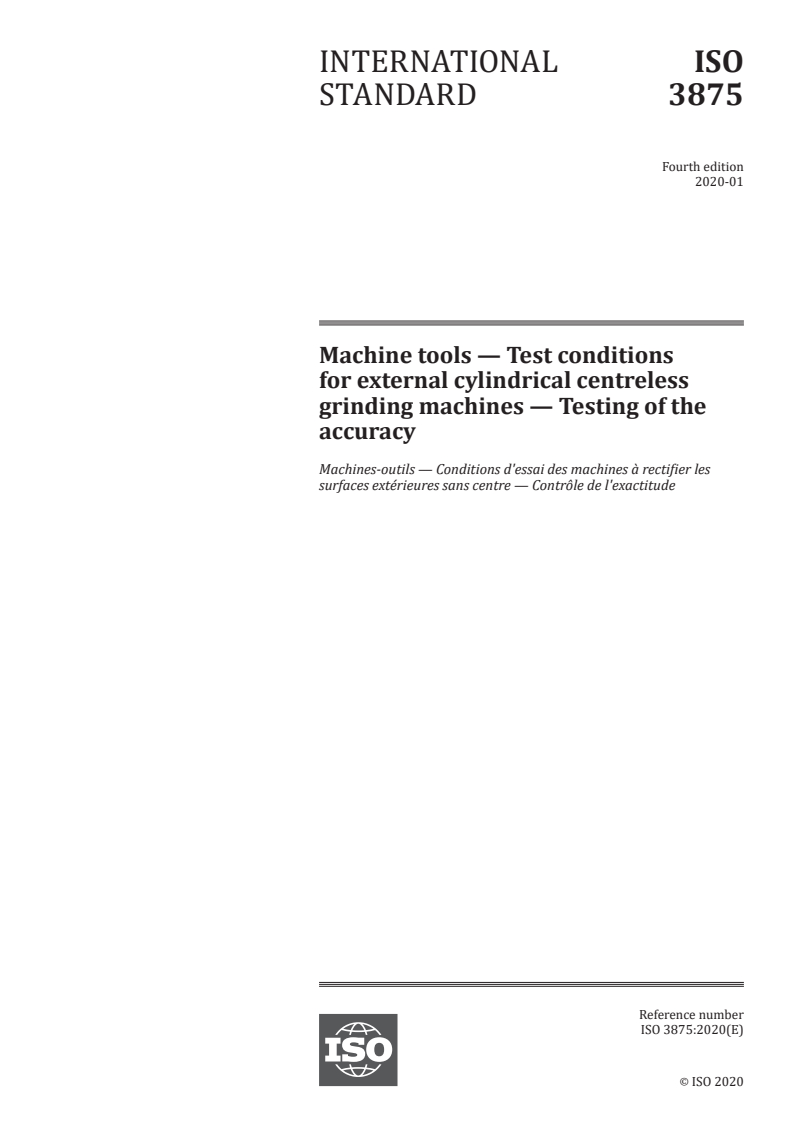

INTERNATIONAL ISO
STANDARD 3875
Fourth edition
2020-01
Machine tools — Test conditions
for external cylindrical centreless
grinding machines — Testing of the
accuracy
Machines-outils — Conditions d'essai des machines à rectifier les
surfaces extérieures sans centre — Contrôle de l'exactitude
Reference number
©
ISO 2020

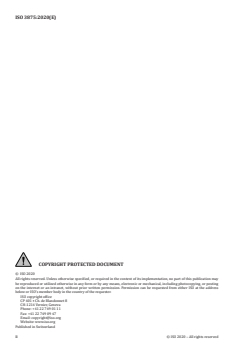

© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

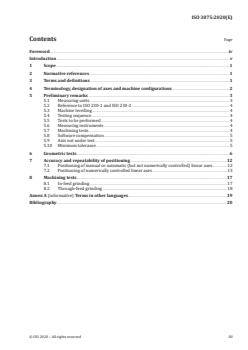

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Terminology, designation of axes and machine configurations . 2
5 Preliminary remarks . 3
5.1 Measuring units . 3
5.2 Reference to ISO 230-1 and ISO 230-2 . 4
5.3 Machine levelling . 4
5.4 Testing sequence . 4
5.5 Tests to be performed . 4
5.6 Measuring instruments . 4
5.7 Machining tests . 4
5.8 Software compensation . 5
5.9 Axis not under test . 5
5.10 Minimum tolerance . 5
6 Geometric tests . 6
7 Accuracy and repeatability of positioning .12
7.1 Positioning of manual or automatic (but not numerically controlled) linear axes .12
7.2 Positioning of numerically controlled linear axes .13
8 Machining tests .17
8.1 In-feed grinding .17
8.2 Through-feed grinding .18
Annex A (informative) Terms in other languages .19
Bibliography .20

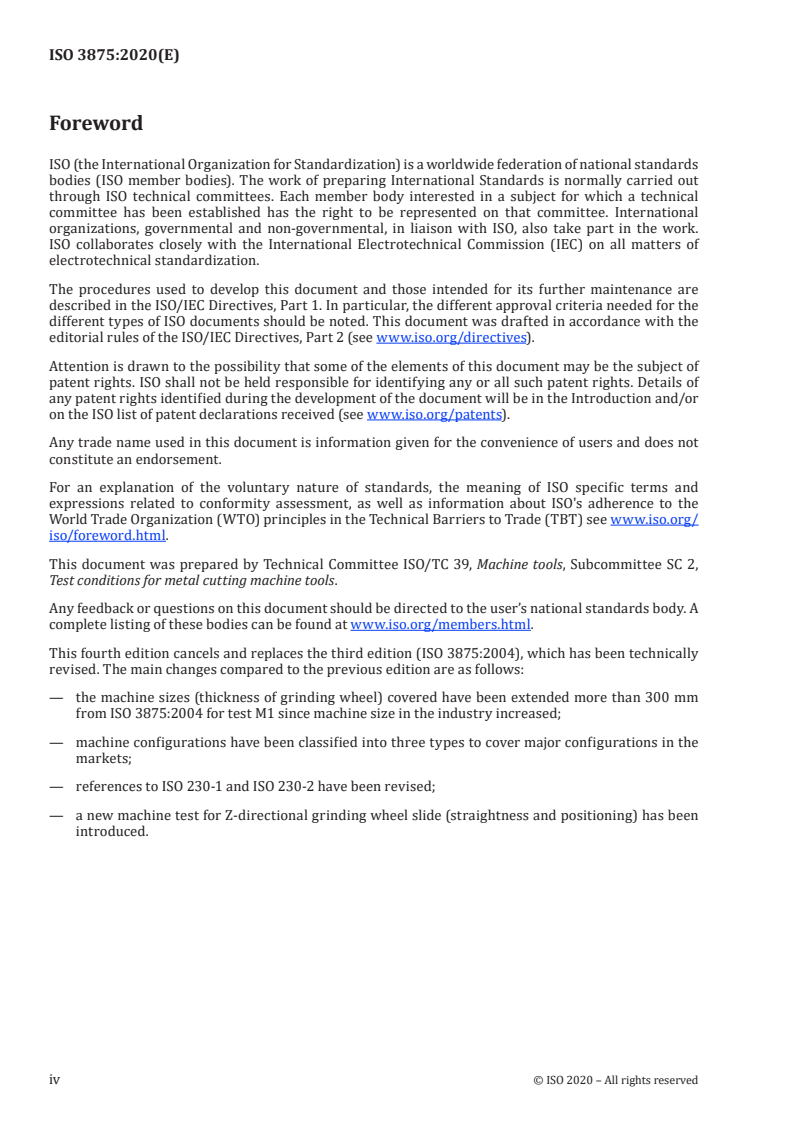

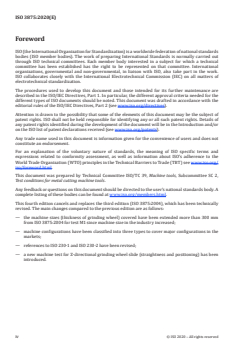

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 39, Machine tools, Subcommittee SC 2,
Test conditions for metal cutting machine tools.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
This fourth edition cancels and replaces the third edition (ISO 3875:2004), which has been technically
revised. The main changes compared to the previous edition are as follows:
— the machine sizes (thickness of grinding wheel) covered have been extended more than 300 mm
from ISO 3875:2004 for test M1 since machine size in the industry increased;
— machine configurations have been classified into three types to cover major configurations in the
markets;
— references to ISO 230-1 and ISO 230-2 have been revised;
— a new machine test for Z-directional grinding wheel slide (straightness and positioning) has been
introduced.
iv © ISO 2020 – All rights reserved
Introduction
The purpose of this document is to standardize methods of testing the accuracy of general purpose
and normal accuracy external cylindrical centreless grinding machines. The primary function of such
machines is to provide cylindrical workpieces. This document specifies the tests to verify the geometric
accuracy of the machine to achieve this primary function.
INTERNATIONAL STANDARD ISO 3875:2020(E)
Machine tools — Test conditions for external cylindrical
centreless grinding machines — Testing of the accuracy
1 Scope
The document specifies, with reference to ISO 230-1 and ISO 230-2, geometric tests, machining tests
and tests for accuracy and repeatability of positioning axes on general purpose and normal accuracy
manually and numerically controlled (NC) external cylindrical centreless grinding machines. It also
specifies the applicable tolerances corresponding to the above-mentioned tests.
This document deals only with the verification of accuracy of the machine. It does not apply to the
testing of the machine operation (vibrations, abnormal noise, stick-slip motion of components, etc.) nor
to machine characteristics (such as speeds, feeds, etc.), which are generally checked before testing of
machine accuracy.
This document provides the terminology used for the principal components of the machine and the
designation of the axes with reference to ISO 841.
NOTE In addition to the terms used in the official ISO languages (English and French), this document
gives the equivalent terms in the German, Italian, Japanese, and Persian languages. These are published under
the responsibility of the national member bodies for Germany (DIN), Italy (UNI), Japan (JIS), and Iran (ISIRI).
However, only the terms given in the official languages can be considered as ISO terms.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 230-1:2012, Test code for machine tools — Part 1: Geometric accuracy of machines operating under
no-load or quasi-static conditions
ISO 230-2:2014, Test code for machine tools — Part 2: Determination of accuracy and repeatability of
positioning of numerically controlled axes
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
centreless grinding
grinding for the generation of external faces of a rotating workpiece, position of which is mechanically
guided against the grinding wheel by a regulating wheel and a work support located between the
regulating and grinding wheels
3.2
centreless grinding machine
machine tool intended to machine workpieces by means of two rotating grinding wheels and work support
4 Terminology, designation of axes and machine configurations
The machines considered in this document are divided into three basic configurations [see Figure 1 b),
c) and d)]:
— Type 1: Machines with fixed grinding wheel and movable regulating wheel with work support.
— Type 2: Machines with fixed work support, movable regulating wheel and grinding wheel with
adjustable distance between grinding wheel and work support.
— Type 3: Machines with fixed regulating wheel, movable grinding wheel and work support with
adjustable distance between grinding wheel and work support.
The machines considered in this document can be NC controlled. Possible NC control axes are: X1, X2,
Z1, U, V, W, P and R. See Figure 1.
a) Machine
2 © ISO 2020 – All rights reserved
b) Type 1 c) Type 2 d) Type 3
Key
English French
1 bed banc
2 regulating wheel guideway guidage de la meule d’entraînement
3 regulating wheel slide (X1-axis) chariot porte-meule d’entraînement (axe X1)
3´ regulating wheel auxiliary slide (P-axis) chariot auxiliaire de la meule d’entraînement (axe P)
4 regulating wheel dresser (R- and V-axis) dispositif de dressage pour meule d’entraînement (axe R et V)
5 regulating wheel head poupée porte-meule d’entraînement
6 regulating wheel (C2-axis) meule d’entraînement (axe C2)
7 work support blade lame support de pièce
8 work support appui de la lame
9 grinding wheel (C1-axis) meule (axe C1)
10 grinding wheel head poupée porte-meule
11 grinding wheel dresser (U- and W-axis) dispositif de dressage pour meule (axe U et W)
12 workpiece pièce
13 grinding wheel slide (X2-axis) chariot de la meule (axe X2)
14 grinding wheel axial slide (Z1-axis) chariot axial de la meule (axe Z1)
15 reference surface S (vertical direction) surface de référence S (direction verticale)
16 reference surface S’(horizontal direction) surface de référence S’ (direction horizontale)
Figure 1 — Examples of a centreless grinding machine including all configurations
5 Preliminary remarks
5.1 Measuring units
In this document, all linear dimensions, errors and corresponding tolerances are expressed in
millimetres (mm); angular dimens
...
