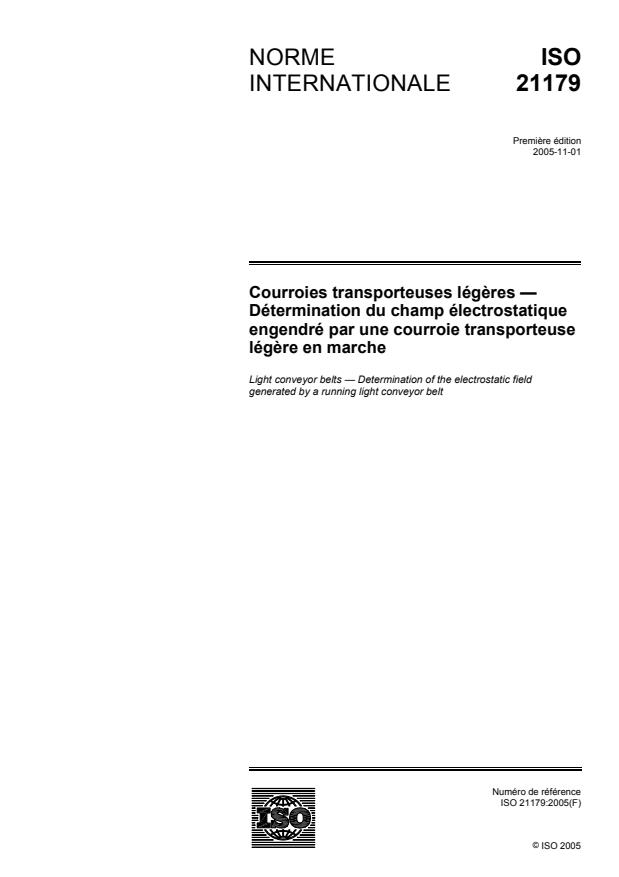

ISO 21179:2005

NORME ISO
INTERNATIONALE 21179
Première édition
2005-11-01
Courroies transporteuses légères —
Détermination du champ électrostatique
engendré par une courroie transporteuse
légère en marche
Light conveyor belts — Determination of the electrostatic field
generated by a running light conveyor belt

Numéro de référence
©
ISO 2005
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés

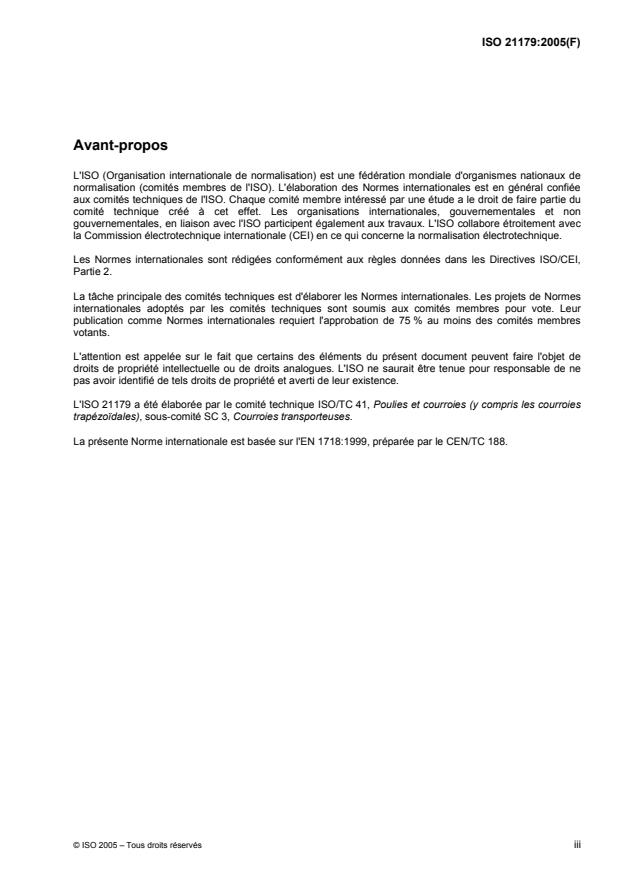

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 21179 a été élaborée par le comité technique ISO/TC 41, Poulies et courroies (y compris les courroies
trapézoïdales), sous-comité SC 3, Courroies transporteuses.
La présente Norme internationale est basée sur l'EN 1718:1999, préparée par le CEN/TC 188.

NORME INTERNATIONALE ISO 21179:2005(F)

Courroies transporteuses légères — Détermination du champ
électrostatique engendré par une courroie transporteuse légère
en marche
1 Domaine d'application
La présente Norme internationale spécifie une méthode d'essai pour mesurer le champ électrostatique
engendré par une courroie transporteuse légère en marche du type décrit dans l'ISO 21183-1.
Le mode opératoire dynamique est nécessaire parce que le mesurage des résistances électriques tel que
décrit dans l'ISO 21178 n'est pas, dans de nombreux cas, toujours suffisant pour décrire le comportement
antistatique des courroies transporteuses légères.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 22, Transmissions par courroies — Courroies plates de transmission et poulies correspondantes —
Dimensions et tolérances
ISO 4287, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Termes,
définitions et paramètres d'état de surface
ISO 18573:2003, Courroies transporteuses — Atmosphères d'essai et durées de conditionnement
ISO 21178, Courroies transporteuses légères — Détermination des résistances électriques
ISO 21181, Courroies transporteuses légères — Détermination du module d'élasticité relaxé
ISO 21183-1, Courroies transporteuses légères — Partie 1: Caractéristiques et applications principales
3 Principe
L'éprouvette fonctionnant dans des conditions spécifiées produit un champ électrostatique dont les variations
dans le temps sont enregistrées.
L'essai est effectué successivement sur les deux faces de la courroie en contact avec les tambours.
4 Appareillage (voir Figure 1)
4.1 Une paire de tambours, comme suit:
a) reliée électriquement et mise à la terre;
b) en acier;
c) de diamètre 200 mm ou plus, de largeur de jante 120 mm;
d) de surface brute, non revêtue, de rugosité maximale Ra = 1,6 µm, conformément à l'ISO 4287;
e) avec un revêtement final en chromage;
f) avec un tambour d'entraînement fixe, cylindrique;
g) avec un tambour mené, mobile pour mise sous tension, bombé conformément à l'ISO 22 (h = 0,6 mm).
4.2 Dispositif de tension, de telle sorte que, pour uniformiser les pressions superficielles, l'éprouvette
puisse être mise en charge en fonction de la valeur du module d'élasticité k correspondante donnée dans le
1%
Tableau 1.
Tableau 1 — Charge requise sur l'arbre
Module d'élas
...
