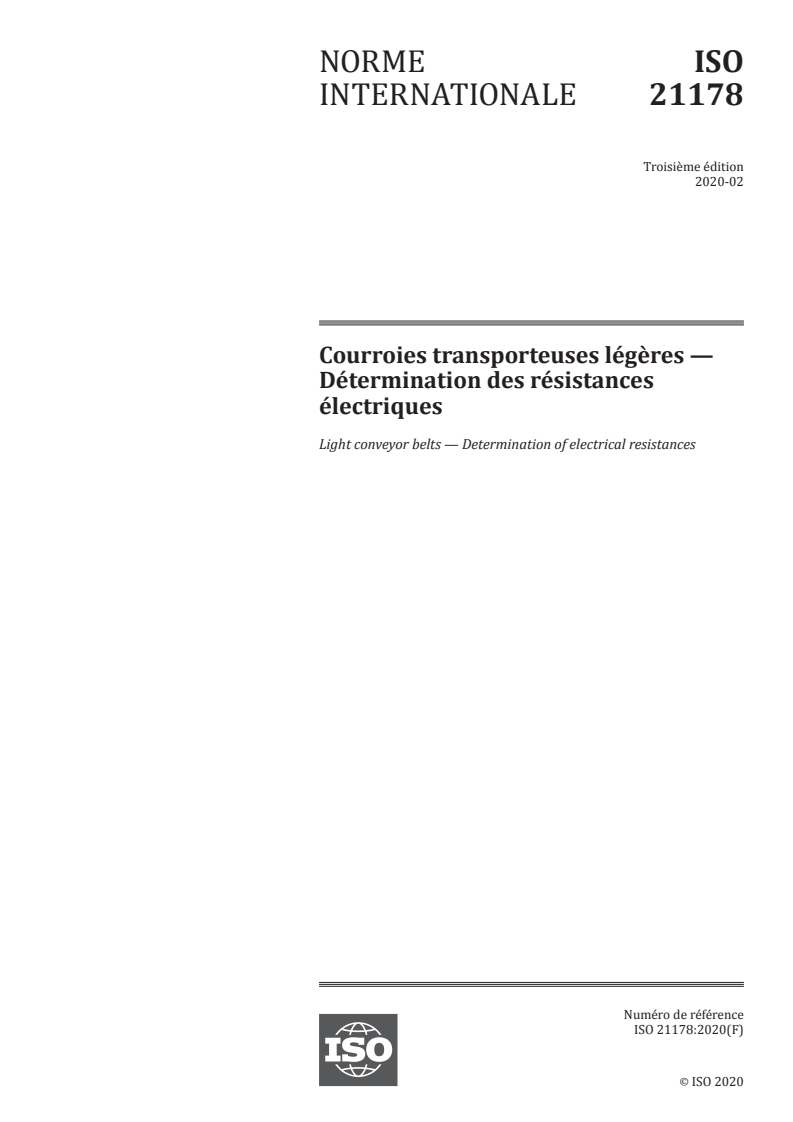

ISO 21178:2020

NORME ISO
INTERNATIONALE 21178
Troisième édition
2020-02
Courroies transporteuses légères —
Détermination des résistances
électriques
Light conveyor belts — Determination of electrical resistances
Numéro de référence
ISO 21178:2020(F)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 21178:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 21178:2020(F)

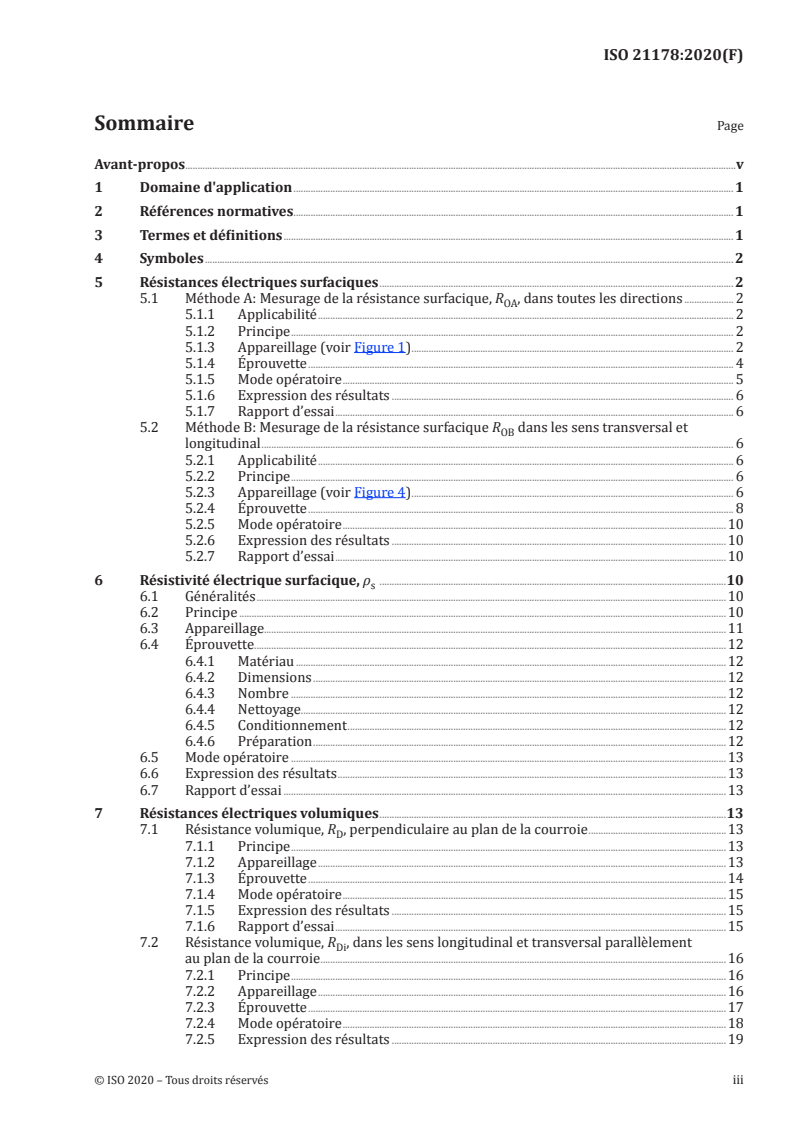

Sommaire Page
Avant-propos .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 2
5 Résistances électriques surfaciques . 2
5.1 Méthode A: Mesurage de la résistance surfacique, R , dans toutes les directions . 2
OA
5.1.1 Applicabilité . 2
5.1.2 Principe . 2
5.1.3 Appareillage (voir Figure 1) . 2
5.1.4 Éprouvette . 4
5.1.5 Mode opératoire . 5
5.1.6 Expression des résultats . 6
5.1.7 Rapport d’essai . 6
5.2 Méthode B: Mesurage de la résistance surfacique R dans les sens transversal et
OB
longitudinal . 6
5.2.1 Applicabilité . 6
5.2.2 Principe . 6
5.2.3 Appareillage (voir Figure 4) . 6
5.2.4 Éprouvette . 8
5.2.5 Mode opératoire .10
5.2.6 Expression des résultats .10
5.2.7 Rapport d’essai .10
6 Résistivité électrique surfacique, ρ .10
s
6.1 Généralités .10
6.2 Principe .10
6.3 Appareillage.11
6.4 Éprouvette . .12
6.4.1 Matériau .12
6.4.2 Dimensions .12
6.4.3 Nombre .12
6.4.4 Nettoyage.12
6.4.5 Conditionnement .12
6.4.6 Préparation .12
6.5 Mode opératoire .13
6.6 Expression des résultats .13
6.7 Rapport d’essai .13
7 Résistances électriques volumiques .13
7.1 Résistance volumique, R , perpendiculaire au plan de la courroie .13
D
7.1.1 Principe .13
7.1.2 Appareillage .13
7.1.3 Éprouvette .14
7.1.4 Mode opératoire .15
7.1.5 Expression des résultats .15
7.1.6 Rapport d’essai .15
7.2 Résistance volumique, R , dans les sens longitudinal et transversal parallèlement
Di
au plan de la courroie .16
7.2.1 Principe .16
7.2.2 Appareillage .16
7.2.3 Éprouvette .17
7.2.4 Mode opératoire .18
7.2.5 Expression des résultats .19
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 21178:2020(F)

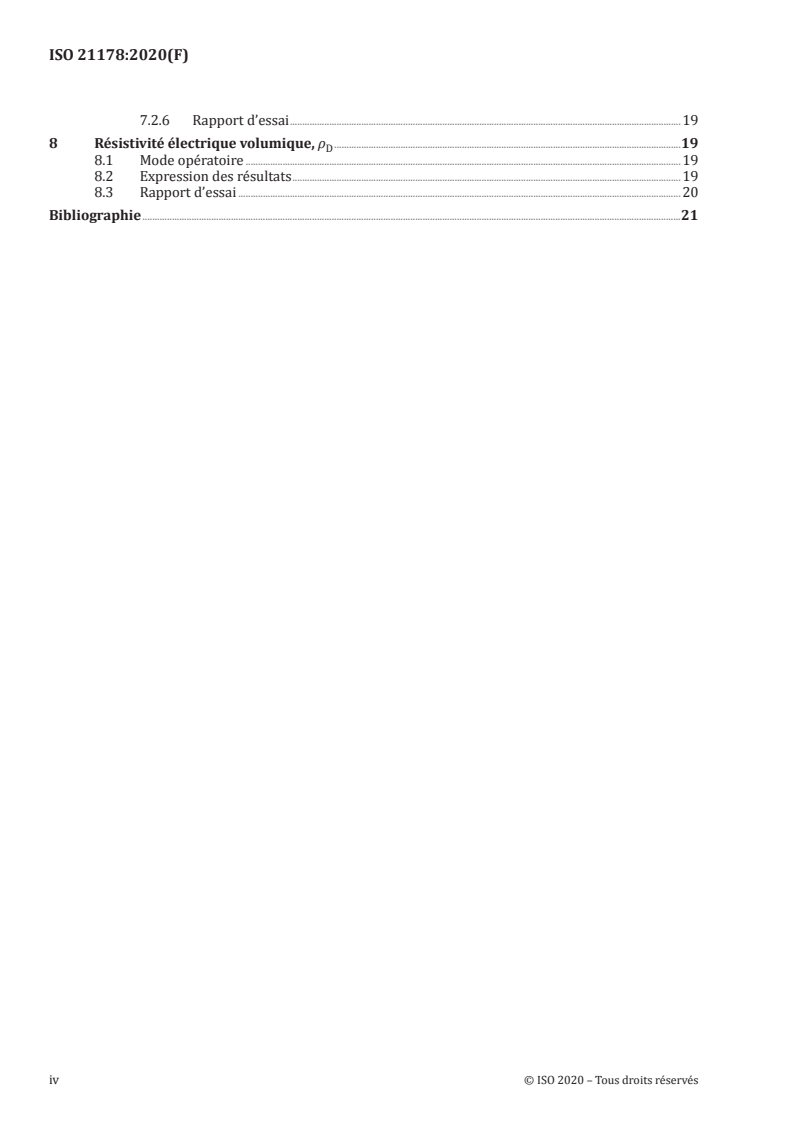

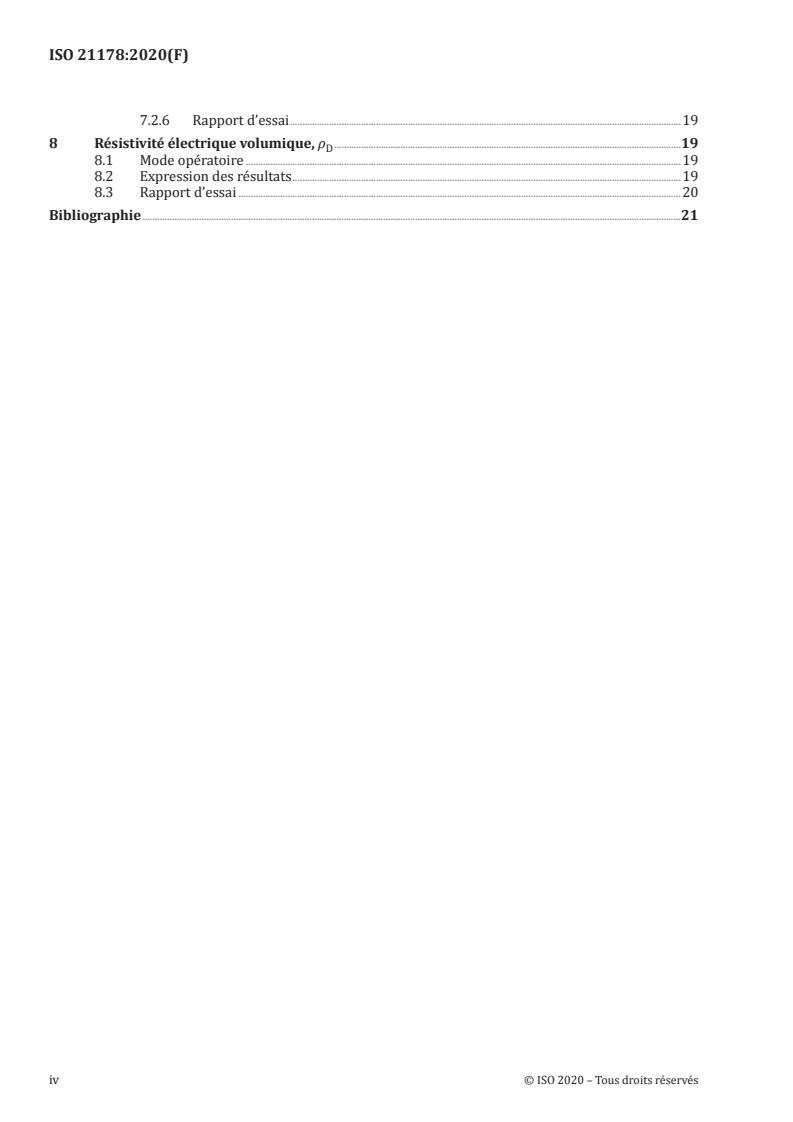

7.2.6 Rapport d’essai .19
8 Résistivité électrique volumique, ρ .19
D
8.1 Mode opératoire .19
8.2 Expression des résultats .19
8.3 Rapport d’essai .20
Bibliographie .21
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 21178:2020(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 41, Poulies et courroies (y compris
les courroies trapézoïdales), sous-comité SC 3, Courroies transporteuses, en collaboration avec le
comité technique CEN/TC 188, Courroies transporteuses, du Comité européen de normalisation (CEN)
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette troisième édition annule et remplace la deuxième édition (ISO 21178:2013), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— ajout des termes et définitions;
— modification des figures et des formules;
— modifications techniques des Articles 5, 6 et 7;
— suppression de l’Annexe A;
— modifications éditoriales.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
© ISO 2020 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 21178:2020(F)
Courroies transporteuses légères — Détermination des
résistances électriques
1 Domaine d'application
Le présent document spécifie des méthodes d’essai pour la détermination des résistances électriques
des courroies transporteuses légères selon l’ISO 21183-1. Les résistances sont la résistance surfacique,
la résistance volumique perpendiculaire au plan de la courroie et la résistance volumique transversale
et longitudinale parallèle au plan de la courroie. Le présent document spécifie également deux méthodes
d’essai pour déterminer la résistivité surfacique et la résistivité volumique.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 18573, Courroies transporteuses — Atmosphères d'essai et durées de conditionnement
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
résistance électrique surfacique
quotient d'une tension continue appliquée entre deux électrodes sur la même surface d'une éprouvette
et du courant entre les électrodes
Note 1 à l'article: Elle s'exprime en ohms (Ω).
3.2
résistivité électrique surfacique
résistance surfacique mesurée calculée pour s'appliquer à un carré
Note 1 à l'article: Elle s'exprime en ohms (Ω) et la taille du carré est immatérielle.
3.3
résistance volumique électrique
quotient d'une tension continue appliquée entre deux électrodes en contact sur des faces opposées
d'une éprouvette et le courant entre les électrodes, à l'exclusion du courant le long de la surface
Note 1 à l'article: Elle est exprimée en ohms (Ω).
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 21178:2020(F)

3.4
résistivité volumique électrique
résistance volumique mesurée calculée pour s'appliquer à un cube d’une unité de côté
Note 1 à l'article: Elle s'exprime en ohm mètres (Ωm).
4 Symboles
Symbole Description Unité
R Résistance électrique surfacique, méthode A Ω
OA
R Résistance électrique surfacique, méthode B Ω
OB
R Résistance électrique surfacique pour la détermination de ρ Ω
OG s
R Résistance électrique volumique perpendiculaire au plan de la courroie Ω
D
R Résistance électrique volumique dans les sens longitudinal et transversal, Ω
Di
parallèlement au plan de la courroie
ρ Résistivité électrique surfacique Ω
s
ρ Résistivité électrique volumique Ωm
D
d Diamètre de l’électrode mm
1/2/3
d Milieu du diamètre de l’entrefer mm
m
g Largeur de l’entrefer mm
2
A Surface de l’électrode mm
h Épaisseur de l’éprouvette mm
1/2
NOTE L’unité SI de la résistivité surfacique, ρ , est l’ohm (Ω). Dans la pratique, il est quelquefois fait référence
s
au «ohm/carré» ou «Ω/sq». La taille du carré est immatérielle.
5 Résistances électriques surfaciques
5.1 Méthode A: Mesurage de la résistance surfacique, R , dans toutes les directions
OA
5.1.1 Applicabilité
La présente méthode est applicable aux courroies isotropes du point de vue électrique dans les deux
dimensions du plan de la courroie.
5.1.2 Principe
Un courant électrique d'une tension spécifiée traverse, par l'intermédiaire d'électrodes, une éprouvette
prélevée sur la courroie et préparée de façon appropriée.
5.1.3 Appareillage (voir Figure 1)
5.1.3.1 Feuille de matériau isolant, un peu plus grande que l’éprouvette.
5.1.3.2 Deux électrodes cylindriques et coaxiales (voir Figure 1), avec des surfaces de contact
usinées planes et polies, comme suit.
5.1.3.2.1 Electrode 1, circulaire.
5.1.3.2.2 Electrode 2, annulaire.
5.1.3.2.3 Matériau des électrodes, laiton ou acier inoxydable.
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 21178:2020(F)

10
5.1.3.3 Ohmmètre, ayant une plage de mesure allant jusqu’à 10 Ω et une exactitude de ±5 %.
5.1.3.4 Source de courant continu, ajustable jusqu’à 500 V, et n’autorisant pas un courant supérieur
à 10 mA.
Légende
1 électrode 1
2 électrode 2
3 éprouvette
4 feuille de matériau isolant
5 ohmmètre
Figure 1 — Dispositif d'essai pour le mesurage de la résistance électrique surfacique R
OA
© ISO 2020 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 21178:2020(F)

5.1.4 Éprouvette
5.1.4.1 Matériau
Le matériau de l’éprouvette doit être neuf, non utilisé («vierge») mais ne doit pas être soumis à
essai moins de cinq jours après la fabrication. Il doit être exempt de contamination et de dommages
superficiels.
5.1.4.2 Dimensions
L’éprouvette doit être carrée, 300 mm × 300 mm au minimum, et doit être découpée dans toute
l’épaisseur de la courroie.
5.1.4.3 Nombre
Trois éprouvettes doivent être prélevées. Une éprouvette doit être prélevée à partir du milieu de la
courroie, les deux autres éprouvettes doivent être prélevées dans la zone située entre 100 mm et
400 mm de chacun des bords de la courroie. Les éprouvettes doivent être choisies conformément à la
Figure 2.
Dimensions en millimètres
Légende
b largeur de la courroie
Figure 2 — Répartition de la sélection des éprouvettes
5.1.4.4 Nettoyage
Nettoyer, si nécessaire, les deux surfaces de l’éprouvette en les frottant av
...
