ISO 17454:2006
(Main)Plastics piping systems — Multilayer pipes — Test method for the adhesion of the different layers using a pulling rig
Plastics piping systems — Multilayer pipes — Test method for the adhesion of the different layers using a pulling rig
ISO 17454:2006 specifies a method for testing the adhesion between layers of multilayer pipes using a pulling test rig.
Systèmes de canalisations en plastiques — Tubes multicouches — Méthode d'essai de l'adhérence des différentes couches utilisant un anneau de traction
L'ISO 17454:2006 spécifie une méthode d'essai de l'adhérence entre les couches de tubes multicouches M utilisant un anneau d'essai de traction.
General Information
- Status
- Published
- Publication Date
- 05-Feb-2006
- Current Stage
- 9020 - International Standard under periodical review
- Start Date
- 15-Oct-2025
- Completion Date
- 15-Oct-2025
Relations
- Effective Date
- 09-Feb-2026
Overview
ISO 17454:2006 is an international standard developed by ISO that specifies a test method for the adhesion of different layers in multilayer plastic pipes. It focuses on ensuring the integrity and bonding strength between the various polymer and metal layers found in multilayer piping systems. The standard employs a pulling rig technique to measure adhesion forces, a critical factor that impacts the performance and reliability of plastic piping systems used for fluid transport.
This standard was created by ISO technical committee ISO/TC 138/SC 5, which specializes in plastics pipes, fittings, and valves for fluid transport, addressing specific needs for multilayer pipes. The methodology standardizes test conditions, apparatus, and procedures, providing harmonized criteria for manufacturers and testing laboratories worldwide.
Key Topics
Scope and Purpose
ISO 17454:2006 applies exclusively to multilayer pipes composed of different materials, especially those combining polymers and metal layers (multilayer M pipes). The primary goal is to evaluate the adhesion between the metal layer and adjacent polymer layers using a specialized pulling ring rig.Test Apparatus
- A pulling rig with a rotating test ring and mandrel supporting the pipe sample.
- Compliance with ISO 5893 for testing machines to ensure constant speed and calibrated forces.
- Clamping devices that securely grip the metal layer without affecting the outer polymer layers during the pull test.
Test Procedure
- Cutting pipe samples into ring-shaped specimens with precise dimensional requirements.
- Axial separation of the metal layer for clamping.
- Application of tensile force at a controlled speed of 50 ± 5 mm/min.
- Measurement of forces in a defined rotation angle range between 30° and 255°.
- Calibration steps to isolate adhesion force by subtracting bending and other forces.
Data Analysis and Reporting
The standard defines detailed mathematical formulas to calculate average and minimum adhesion forces per unit length, ensuring repeatable and reliable results. It also specifies comprehensive reporting requirements covering material, test conditions, observations, and failure locations.
Applications
ISO 17454:2006 is essential for quality control and certification in manufacturing and testing of multilayer plastic piping systems, which are widely used in:
- Water supply and distribution networks
- Heating and cooling systems
- Industrial fluid transport
- Gas distribution pipelines
By validating the adhesion between layers, this standard helps prevent delamination, leaks, and premature pipe failures. It supports manufacturers in designing robust multilayer pipes with certified bonding performance, thereby enhancing safety, durability, and compliance with regulatory demands.
Testing according to ISO 17454 also facilitates:
- Product development and material optimization through standardized adhesion measurements.
- Supplier qualification and acceptance testing based on objective adhesion criteria.
- Harmonization of multilayer pipe standards globally to aid international trade and regulatory approvals.
Related Standards
- ISO 17456:2006 - Specifies test methods for long-term resistance of multilayer pipes, complementing ISO 17454 by addressing durability aspects.
- ISO 17455:2006 - Defines methods for determining the oxygen permeability of barrier layers in multilayer pipes.
- ISO 5893 - Provides specifications for testing machines used in tensile, bending, and compression tests relevant for plastic and rubber materials.
- Other standards within ISO/TC 138 dealing with plastic pipes, fittings, and system performance requirements.
Keywords: ISO 17454, multilayer pipes, plastic piping systems, adhesion testing, pulling rig, pipe layer bonding, metal-polymer pipe layers, multilayer pipe test method, tensile adhesion test, plastics pipe standards.
Buy Documents
ISO 17454:2006 - Plastics piping systems -- Multilayer pipes -- Test method for the adhesion of the different layers using a pulling rig
ISO 17454:2006 - Systemes de canalisations en plastiques -- Tubes multicouches -- Méthode d'essai de l'adhérence des différentes couches utilisant un anneau de traction
Get Certified
Connect with accredited certification bodies for this standard
Institut za varilstvo d.o.o. (Welding Institute)
Slovenia's leading welding institute since 1952. ISO 3834, EN 1090, pressure equipment certification, NDT personnel, welder qualification. Only IIW Au
Sponsored listings
Frequently Asked Questions
ISO 17454:2006 is a standard published by the International Organization for Standardization (ISO). Its full title is "Plastics piping systems — Multilayer pipes — Test method for the adhesion of the different layers using a pulling rig". This standard covers: ISO 17454:2006 specifies a method for testing the adhesion between layers of multilayer pipes using a pulling test rig.
ISO 17454:2006 specifies a method for testing the adhesion between layers of multilayer pipes using a pulling test rig.
ISO 17454:2006 is classified under the following ICS (International Classification for Standards) categories: 23.040.20 - Plastics pipes. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 17454:2006 has the following relationships with other standards: It is inter standard links to EN ISO 21003-2:2008. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 17454:2006 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)

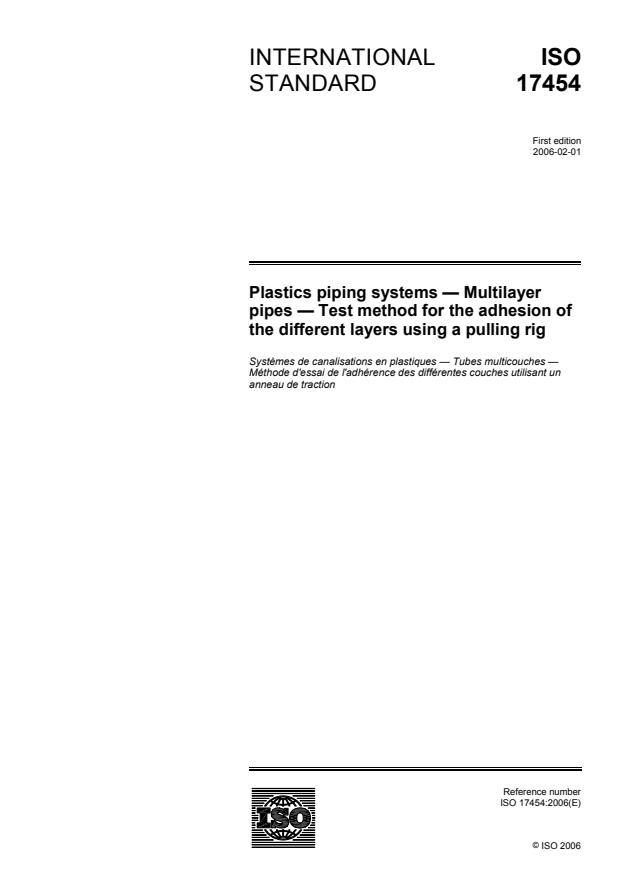

INTERNATIONAL ISO
STANDARD 17454
First edition
2006-02-01
Plastics piping systems — Multilayer
pipes — Test method for the adhesion of
the different layers using a pulling rig
Systèmes de canalisations en plastiques — Tubes multicouches —
Méthode d'essai de l'adhérence des différentes couches utilisant un
anneau de traction
Reference number
©
ISO 2006
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved

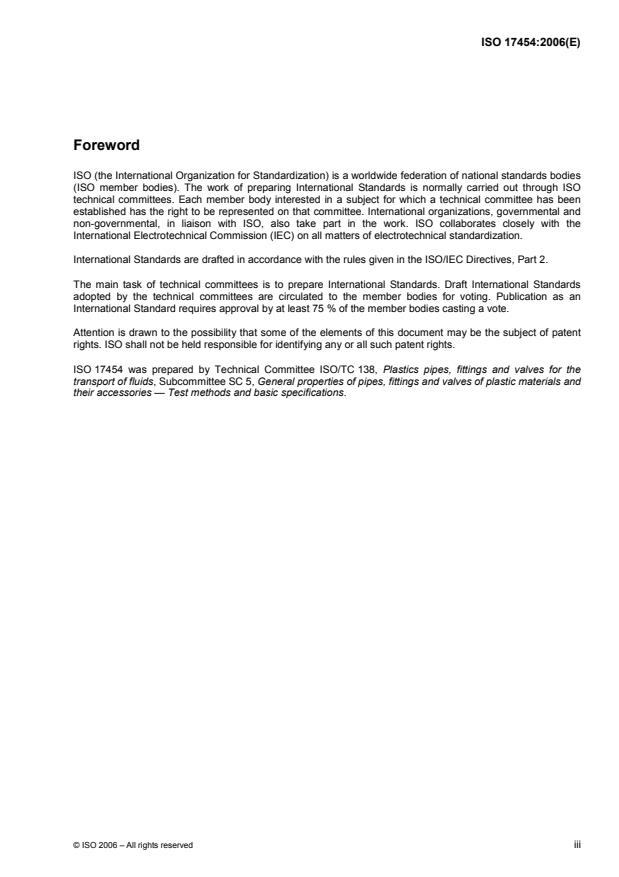

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 17454 was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for the
transport of fluids, Subcommittee SC 5, General properties of pipes, fittings and valves of plastic materials and
their accessories — Test methods and basic specifications.

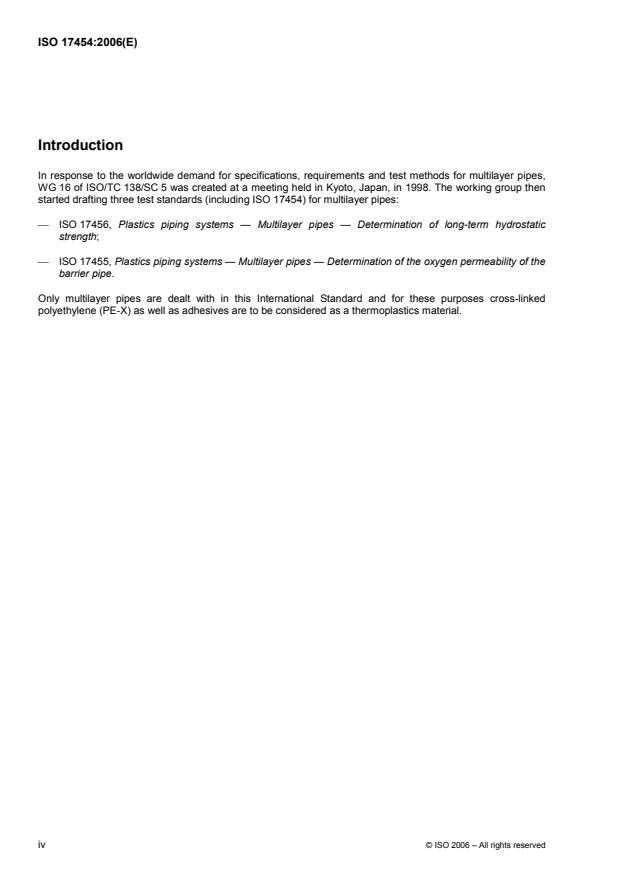

Introduction
In response to the worldwide demand for specifications, requirements and test methods for multilayer pipes,
WG 16 of ISO/TC 138/SC 5 was created at a meeting held in Kyoto, Japan, in 1998. The working group then
started drafting three test standards (including ISO 17454) for multilayer pipes:
⎯ ISO 17456, Plastics piping systems — Multilayer pipes — Determination of long-term hydrostatic
strength;
⎯ ISO 17455, Plastics piping systems — Multilayer pipes — Determination of the oxygen permeability of the
barrier pipe.
Only multilayer pipes are dealt with in this International Standard and for these purposes cross-linked
polyethylene (PE-X) as well as adhesives are to be considered as a thermoplastics material.
iv © ISO 2006 – All rights reserved
INTERNATIONAL STANDARD ISO 17454:2006(E)
Plastics piping systems — Multilayer pipes — Test method for
the adhesion of the different layers using a pulling rig
1 Scope
This International Standard specifies a method for testing the adhesion between layers of multilayer pipes
using a pulling test rig.
The bond between the metal layer and the inside (underlying) layer is measured.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 5893, Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of
traverse) — Specification
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
multilayer pipe
pipe comprising layers of different materials
3.2
multilayer M pipe
multilayer pipe comprising layers of polymers and one or more metal layers
NOTE The wall thickness of the pipe consists of at least 60 % polymer layers.
3.3
inner layer
layer in contact with the liquid or gas
3.4
outer layer
layer exposed to the outer environment
3.5
embedded layer
layer between the outer and inner layer
NOTE There can be more than one embedded layer.
3.6
joint line
location of the joint line (welded or adhesion bonded) of the metal layer
4 Symbols
d inside diameter of the test piece (pipe), in millimetres (mm)
i
d manufacturer's nominal outside diameter, expressed in millimetres (mm)
e
n number of measurements
F pulling force of the pulling rig, in newtons
p
F calibration force, all forces occurring during the pulling process, other than the adhesion force, in
cal,i
newtons per millimetre
F average calibration force, in newtons per millimetre
cal
F general force, all forces occurring during the p
...

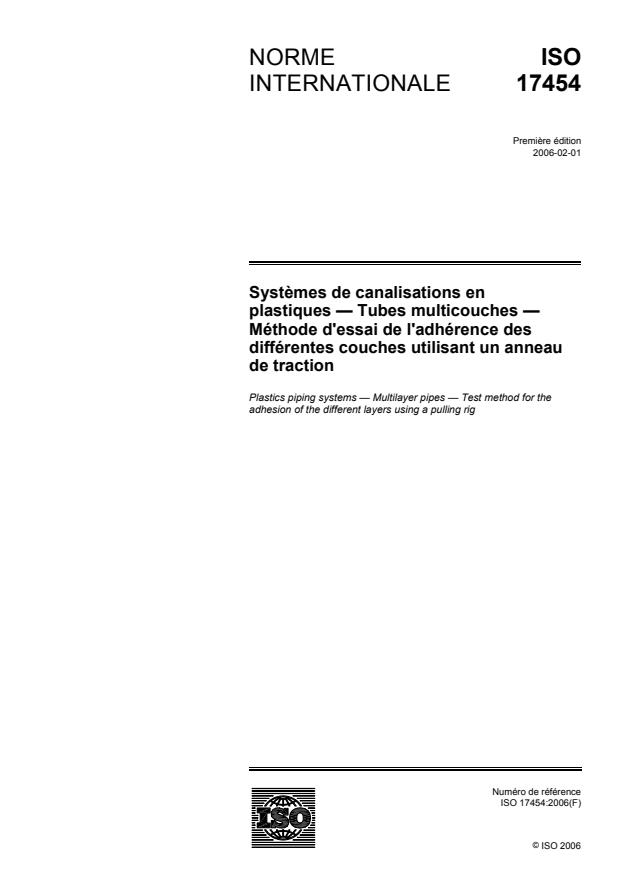

NORME ISO
INTERNATIONALE 17454
Première édition
2006-02-01
Systèmes de canalisations en
plastiques — Tubes multicouches —
Méthode d'essai de l'adhérence des
différentes couches utilisant un anneau
de traction
Plastics piping systems — Multilayer pipes — Test method for the
adhesion of the different layers using a pulling rig
Numéro de référence
©
ISO 2006
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés

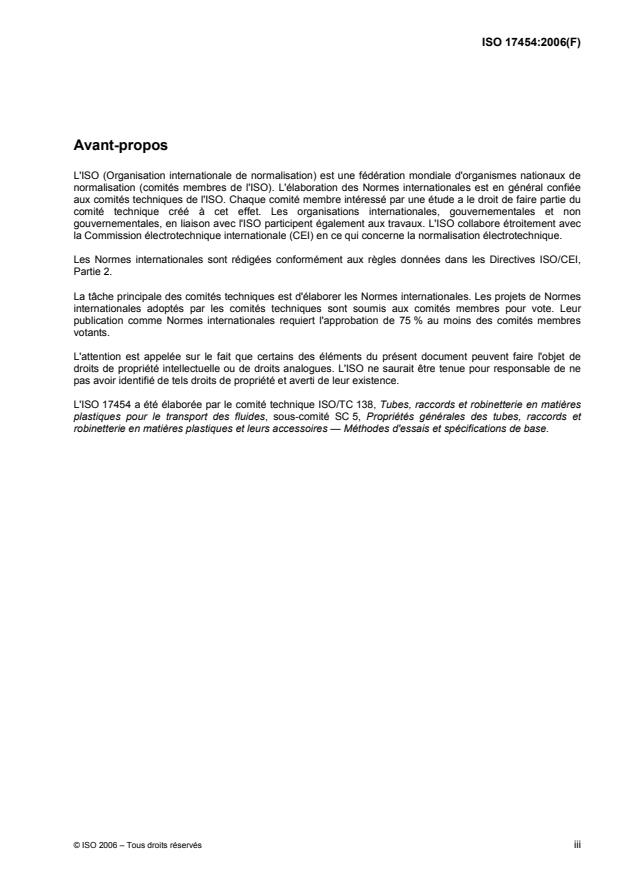

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 17454 a été élaborée par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en matières
plastiques pour le transport des fluides, sous-comité SC 5, Propriétés générales des tubes, raccords et
robinetterie en matières plastiques et leurs accessoires — Méthodes d'essais et spécifications de base.

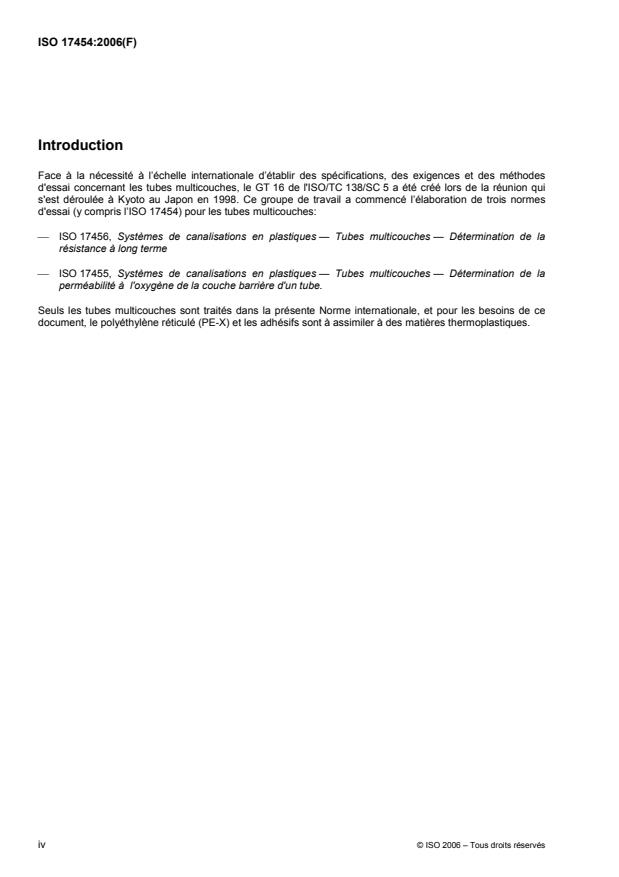

Introduction
Face à la nécessité à l’échelle internationale d’établir des spécifications, des exigences et des méthodes
d'essai concernant les tubes multicouches, le GT 16 de l'ISO/TC 138/SC 5 a été créé lors de la réunion qui
s'est déroulée à Kyoto au Japon en 1998. Ce groupe de travail a commencé l’élaboration de trois normes
d'essai (y compris l’ISO 17454) pour les tubes multicouches:
⎯ ISO 17456, Systèmes de canalisations en plastiques — Tubes multicouches — Détermination de la
résistance à long terme
⎯ ISO 17455, Systèmes de canalisations en plastiques — Tubes multicouches — Détermination de la
perméabilité à l'oxygène de la couche barrière d'un tube.
Seuls les tubes multicouches sont traités dans la présente Norme internationale, et pour les besoins de ce
document, le polyéthylène réticulé (PE-X) et les adhésifs sont à assimiler à des matières thermoplastiques.
iv © ISO 2006 – Tous droits réservés
NORME INTERNATIONALE ISO 17454:2006(F)
Systèmes de canalisations en plastiques — Tubes
multicouches — Méthode d'essai de l'adhérence des différentes
couches utilisant un anneau de traction
1 Domaine d'application
La présente Norme internationale spécifie une méthode d'essai de l'adhérence entre les couches de tubes
multicouches utilisant un anneau d’essai de traction.
La liaison entre la couche en métal et la couche interne (couche sous-jacente) est mesurée.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 5893, Appareils d'essai du caoutchouc et des plastiques — Types pour traction, flexion et compression
(vitesse de translation constante) — Spécifications
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
tube multicouche
tube comprenant des couches de différents matériaux
3.2
tube multicouche M
tube multicouche comprenant des couches de polymères et une ou plusieurs couches en métal
NOTE L'épaisseur de paroi du tube est composée d’au moins 60 % de couches de polymères.
3.3
couche interne
couche en contact avec le liquide ou le gaz
3.4
couche externe
couche exposée à l'environnement extérieur
3.5
couche intégrée
couche située entre la couche interne et la couche externe
NOTE Il peut y avoir plus d'une couche intégrée.
3.6
ligne d’assemblage
emplacement de la ligne d’assemblage (soudée ou liaison par collage) de la couche en métal
4 Symboles
d diamètre intérieur de l’éprouvette (tube), en millimètres
i
d diamètre extérieur nominal spécifié dans les instructions du fabricant, en millimètres
e
n nombre de mesurages
F force de traction de l’anneau de traction, en newtons
p
F force d’étalonnage, toutes forces se produisant pendant l’opération de traction, autres que la
cal,i
force d’adhérence, en newtons par millimètre
F force d’étalonnage moyenne, en newtons par millimètre
cal
F force générale, t
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
