ISO/TS 13399-4:2014
(Main)Cutting tool data representation and exchange - Part 4: Reference dictionary for adaptive items
Cutting tool data representation and exchange - Part 4: Reference dictionary for adaptive items
ISO/TS 13399-4:2014 specifies a reference dictionary for adaptive items, together with their descriptive properties and domains of values, containing definitions and identifications of the classes of adaptive items, with an associated classification scheme, definitions and identifications of the data element types that represents the properties of adaptive items, and definitions and identifications of domains of values for describing those data element types.
Représentation et échange des données relatives aux outils coupants — Partie 4: Dictionnaire de référence pour les éléments relatifs aux attachements
L'ISO 13399-4:2014 spécifie un dictionnaire de référence pour les attachements, accompagnés de leurs propriétés descriptives et leurs domaines de valeurs. L'ISO 13399-4:2014 spécifie un dictionnaire de référence contenant: - des définitions et identifications des classes d'attachements et leurs caractéristiques, avec un schéma de classification associé; - des définitions et identifications de types d'éléments de données qui représentent les propriétés des attachements; - des définitions et identifications de domaines de valeurs pour décrire les types d'éléments de données mentionnés ci-dessus.
General Information
Relations
Frequently Asked Questions
ISO/TS 13399-4:2014 is a technical specification published by the International Organization for Standardization (ISO). Its full title is "Cutting tool data representation and exchange - Part 4: Reference dictionary for adaptive items". This standard covers: ISO/TS 13399-4:2014 specifies a reference dictionary for adaptive items, together with their descriptive properties and domains of values, containing definitions and identifications of the classes of adaptive items, with an associated classification scheme, definitions and identifications of the data element types that represents the properties of adaptive items, and definitions and identifications of domains of values for describing those data element types.
ISO/TS 13399-4:2014 specifies a reference dictionary for adaptive items, together with their descriptive properties and domains of values, containing definitions and identifications of the classes of adaptive items, with an associated classification scheme, definitions and identifications of the data element types that represents the properties of adaptive items, and definitions and identifications of domains of values for describing those data element types.
ISO/TS 13399-4:2014 is classified under the following ICS (International Classification for Standards) categories: 25.100.01 - Cutting tools in general; 35.240.50 - IT applications in industry. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO/TS 13399-4:2014 has the following relationships with other standards: It is inter standard links to ISO/TS 13399-4:2021, ISO/TS 13399-4:2007. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO/TS 13399-4:2014 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
TECHNICAL ISO/TS
SPECIFICATION 13399-4
Second edition
2014-02-15
Cutting tool data representation and
exchange —
Part 4:
Reference dictionary for adaptive
items
Représentation et échange des données relatives aux outils
coupants —
Partie 4: Dictionnaire de référence pour les éléments relatifs aux
attachements
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
Introduction .vi
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Abbreviated terms . 6
5 Representation of the ontology concepts as dictionary entries . 6
5.1 General . 6
5.2 adaptive_item_type . 6
5.3 Reference system for adaptive items . 7
6 Properties for adaptive items . 8
Annex A (normative) Information object registration .11
Annex B (informative) Classification tables .12
Annex C (informative) Class definitions .13
Annex D (informative) Adaptive item property definitions .20
Annex E (informative) Illustrations of properties .51
Bibliography
.............................................................................................................................................................................................................................56

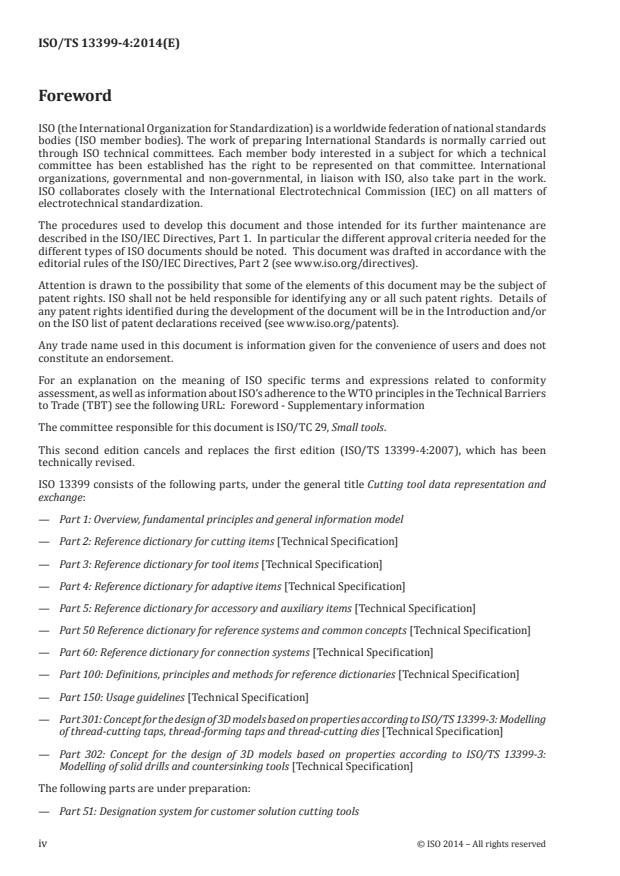

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small tools.
This second edition cancels and replaces the first edition (ISO/TS 13399-4:2007), which has been
technically revised.
ISO 13399 consists of the following parts, under the general title Cutting tool data representation and
exchange:
— Part 1: Overview, fundamental principles and general information model
— Part 2: Reference dictionary for cutting items [Technical Specification]
— Part 3: Reference dictionary for tool items [Technical Specification]
— Part 4: Reference dictionary for adaptive items [Technical Specification]
— Part 5: Reference dictionary for accessory and auxiliary items [Technical Specification]
— Part 50 Reference dictionary for reference systems and common concepts [Technical Specification]
— Part 60: Reference dictionary for connection systems [Technical Specification]
— Part 100: Definitions, principles and methods for reference dictionaries [Technical Specification]
— Part 150: Usage guidelines [Technical Specification]
— Part 301: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3: Modelling
of thread‑cutting taps, thread‑forming taps and thread‑cutting dies [Technical Specification]
— Part 302: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of solid drills and countersinking tools [Technical Specification]
The following parts are under preparation:
— Part 51: Designation system for customer solution cutting tools
iv © ISO 2014 – All rights reserved
— Part 80: Concept for the design of 3D models based on properties according to ISO 13399: Overview and
principles [Technical Specification]
— Part 201: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of regular inserts [Technical Specification]
— Part 202: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of irregular inserts [Technical Specification]
— Part 203: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of exchangeable inserts for drilling [Technical Specification]
— Part 204: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of inserts for reaming [Technical Specification]
— Part 303: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of end mills with non‑indexable cutting edges [Technical Specification]
— Part 304: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of milling cutters with arbor hole and non‑indexable cutting edges [Technical Specification]
— Part 307: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of end mills for indexable inserts [Technical Specification]
— Part 308: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of milling cutter with arbor hole for indexable inserts [Technical Specification]
— Part 309: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3: Tool
holders for indexable inserts [Technical Specification]
— Part 311: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of solid reamers [Technical Specification]
— Part 312: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of reamers for indexable inserts [Technical Specification]
— Part 401: Concept for the design of 3D models based on properties according to ISO/TS 13399‑4:
Modelling of converting, extending and reducing adaptive items [Technical Specification]
— Part 405: Concept for the design of 3D models based on properties according to ISO/TS 13399‑4:
Modelling of collets [Technical Specification]
Introduction
This part of ISO 13399 defines the terms, properties, and definitions for those portions of a cutting tool
that remove material from a workpiece. Cutting items include replaceable inserts, brazed tips, and the
cutting portions of solid cutting tools. The purpose of this part of ISO 13399 is to provide a reference
dictionary to support the use of the general information model defined in ISO 13399-1.
A cutting tool with defined cutting edges is used on a machine to remove material from a workpiece by a
shearing action at the cutting edges of the tool. Cutting tool data that can be described by ISO 13399 (all
parts) include, but are not limited to, everything between the workpiece and the machine tool.
Information about inserts (e.g. regular and irregular shaped replaceable cutting items), solid tools (e.g.
solid drill and solid endmill), assembled tools (e.g. boring bars, indexable drills and indexable milling
cutters), adaptors (e.g. milling arbor and drilling chuck), components (e.g. shims, screws and clamps)
and their relationships can be represented by ISO 13399. Possible assemblies of the components of a
cutting tool are illustrated in Figure 1.
The objective of ISO 13399 (all parts) is to provide the means to represent the information that
describes cutting tools in a computer-sensible form that is independent from any particular computer
system. The representation will facilitate the processing and exchange of cutting tool data within and
between different software systems and computer platforms and support the application of this data
in manufacturing planning, cutting operations, and the supply of tools. The nature of this description
makes it suitable not only for neutral file exchange but also as a basis for implementing and sharing
product databases and for archiving. The methods used for these representations are those developed
by ISO/TC 184/SC 4 for the representation of product data by using standardized information models
and reference dictionaries.
An information model is a formal specification of types of ideas, facts, and processes which together
describe a portion of interest of the real world and which provides an explicit set of interpretation
rules. Information is knowledge of ideas, facts, and/or processes. Data are symbols or functions that
represent information for processing purposes. Data are interpreted to extract information by using
rules for how that should be done and a dictionary to define the terms that identify the data. Everyone
in a communication process is expected to use the same information model, the same set of explicit
rules and the same dictionary in order to avoid misunderstanding. If an information model and its
dictionary are written in a computer-sensible language, then there is the additional benefit that they
can be computer processable.
An engineering information model is therefore a specification for data that establishes the meaning
of that data in a particular engineering context. A model has to be developed by formal methods to
ensure that it meets the needs of the situation that it represents. An engineering information model
defines the information objects that represent the concepts in an engineering application, the attributes
of the objects, their relationships, and the constraints that add further meaning. An information model
is an abstract concept that can be used repeatedly for any example of the real-world situation that it
represents. An instance of the model is produced when it is populated with the data items and their
values that are applicable to a particular example of that situation.
This part of ISO 13399 uses the following International Standards developed by ISO/TC 184/SC 4:
— the EXPRESS language defined in ISO 10303-11 for defining the information model in ISO 13399-1;
— the file format for data exchange derived from the model and defined in ISO 10303-21;
— the data dictionary defined in the ISO 13584 series.
The ISO 13399 series is intended for use by, among others, tool producers and vendors, manufacturers,
and developers of manufacturing software. ISO 13399 provides a common structure for exchanging
data about cutting tools with defined cutting edges. ISO 13399 is intended to provide for, or improve,
several manufacturing activities, including
— the integration and sharing of data for cutting tools and assemblies between different stages for the
manufacturing cycle and between different software applications,
vi © ISO 2014 – All rights reserved
— the direct import of data from cutting tool suppliers into a customer’s database, and
— the management of cutting tool information from multiple sources and for multiple applications.
Different companies use different business models that determine their need for the communication of
information about their products. For example, one cutting tool manufacturer could regrind its customers’
tools while another could allow its customers to do the regrinding and provide the information to enable
them to do so. Therefore, the two cutting tool manufacturers could have a different set of cutting tool
properties to communicate using the information model and dictionaries provided in ISO 13399.
ISO 13399 defines only the information that could be communicated, but does not specify what
information shall be communicated.
Figure 1 — Possible assemblies of the components of a cutting tool
Since the content of those dictionaries evolves according to industrial innovations and constant
improvement of technology in cutting tools, a Maintenance Agency has been established for the purposes
of
— correcting errors in the entries of existing classes and properties,
— adding new properties to existing classes,
— adding new classes and their properties,
— managing the status of those properties and classes, and
— migrating the dictionary to subsequent editions of ISO 13399 (all parts).
The secretariat of this Maintenance Agency has been assigned to:
Union de Normalisation de la Mécanique
F-92038 Paris La Défense CEDEX
France
by the ISO Technical Management Board.
The website of the Maintenance Agency is available at: http://www.unm.fr/main/core.php?pag_id=135
The reference dictionaries are available in the form of EXPRESS files on the website of the Maintenance
Agency. These files are considered complementary to this part of ISO 13399; they can be freely
downloaded and used for cutting tool data representation and exchange.
The following permission notice and disclaimer shall be included in all copies of this EXPRESS schema
(“the Schema”), and derivations of the Schema:
Permission is hereby granted, free of charge in perpetuity, to any person obtaining a copy of the Schema,
to use, copy, modify, merge and distribute free of charge, copies of the Schema for the purposes of
developing, implementing, installing and using software based on the Schema, and to permit persons to
whom the Schema is furnished to do so, subject to the following conditions:
THE SCHEMA IS PROVIDED “AS IS”, WITHOUT WARRANTY OF ANY KIND, EXPRESSED OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A
PARTICULAR PURPOSE AND NON-INFRINGEMENT. IN NO EVENT SHALL ISO, OR ANY OTHER LICENSOR
THAT GRANTS THE RIGHT UNDER THE ABOVE PERMISSION TO USE THE SCHEMA, BE LIABLE FOR
ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR
OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SCHEMA OR THE USE OR OTHER
DEALINGS IN THE SCHEMA.
In addition, any modified copy of the Schema shall include the following notice:
THIS SCHEMA HAS BEEN MODIFIED FROM THE SCHEMA DEFINED IN ISO 13399, AND SHOULD
NOT BE INTERPRETED AS COMPLYING WITH THAT INTERNATIONAL STANDARD.
viii © ISO 2014 – All rights reserved
TECHNICAL SPECIFICATION ISO/TS 13399-4:2014(E)
Cutting tool data representation and exchange —
Part 4:
Reference dictionary for adaptive items
1 Scope
This part of ISO 13399 specifies a reference dictionary for adaptive items, together with their descriptive
properties and domains of values.
This part of ISO 13399 specifies a reference dictionary containing:
— definitions and identifications of the classes of adaptive items, with an associated classification
scheme;
— definitions and identifications of the data element types that represents the properties of adaptive
items;
— definitions and identifications of domains of values for describing the above-mentioned data element
types.
Each class, property, or domain of values of this application domain constitutes an entry of the reference
dictionary defined in this part of ISO 13399. It is associated with a computer-sensible and human-
readable definition and with a computer-sensible identification. Identification of a dictionary entry
allows unambiguous reference to it from any application that implements the information model defined
in ISO 13399-1.
Definitions and identifications of dictionary entries are defined by means of standard data that consist
of instances of the EXPRESS entity data types defined in the common dictionary schema, resulting from
a joint effort between ISO/TC 184/SC 4 and IEC SC 3D, and in its extensions defined in ISO 13584-24 and
ISO 13584-25.
The following are within the scope of this part of ISO 13399:
— standard data that represent the various classes of adaptive items;
— standard data that represent the various properties of adaptive items;
— standard data that represent domains of values used for properties of adaptive items;
— one implementation method by which the standard data defined in this part of ISO 13399 can be
exchanged.
NOTE 1 The implementation method by which the standard data defined in this part of ISO 13399 can be
exchanged is specified in ISO 10303-21.
The following are outside the scope of this part of ISO 13399:
— specialized or expert knowledge in the design and use of cutting tools;
— rules to determine what information should be communicated;
— applications where these standard data can be stored or referenced;
— implementation methods other than the one defined in this part of ISO 13399 by which the standard
data can be exchanged and referenced;
— information model for cutting tools;
— definitions of classes and properties for cutting items;
— definitions of classes and properties for tool items;
— definitions of classes and properties for assembly items;
— definitions of classes and properties for connection systems;
— definitions of classes and properties for reference systems.
NOTE 2 The information model for cutting tools is defined in ISO 13399-1.
NOTE 3 The definitions of classes and properties for cutting items, tool items, and assembly items are provided
in ISO 13399-2, ISO 13399-3, and ISO 13399-5.
NOTE 4 The definitions of classes and properties for connection systems and reference systems are provided
in ISO 13399-50.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO/TS 13399-100, Cutting tool data representation and exchange — Part 100: Definitions, principles and
methods for reference dictionaries
3 Terms and definitions
For the purposes of this document, the terms and definitions in ISO/TS 13399-100 (structure and
contents of the dictionary) and the following apply.
NOTE The main collection of the terms and their definitions in the reference dictionary is provided in
Annexes B to D.
3.1
applicable property
property that is defined for some family of items and that shall apply to any member of this family
[SOURCE: ISO 13584-24:2003]
3.2
basic semantic unit
entity that provides an absolute and universally unique identification of a certain object of the application
domain that is represented as a dictionary element
[SOURCE: ISO 13584-42:2010, 3.4]
3.3
chip
material removed from a workpiece by a cutting process
[SOURCE: ISO/TS 13399-2:2014, 3.3]
2 © ISO 2014 – All rights reserved
3.4
cutting tool
device or assembly of items for removing material from a workpiece through a shearing action at the
defined cutting edge or edges of the device
[SOURCE: ISO 13339-1:2006, 3.1]
Note 1 to entry: A cutting tool could be an assembly of one or more adaptive items, a tool item and several cutting
items on a tool item. See Figure 1.
3.5
data
representation of information in a formal manner suitable for communication, interpretation, or
processing by human beings or computers
[SOURCE: ISO 10303-1:1994, 3.2.14]
3.6
data element type
unit of data for which the identification, description, and value representation have been specified
[SOURCE: ISO 13584-42:2010, 3.13]
3.7
data exchange
storing, accessing, transferring, and archiving of data
[SOURCE: ISO 10303-1:1994, 3.2.15]
3.8
data type
domain of values
[SOURCE: ISO 10303-11:2004, 3.3.5]
3.9
dictionary
table consisting of a series of entries with one meaning corresponding to each entry in the dictionary
and one dictionary entry identifying a single meaning
[SOURCE: ISO 13584-511:2006, 3.1.9]
Note 1 to entry: In the ISO 13399 series, a dictionary is a formal and computer-sensible representation of ontology.
3.10
entity
class of information defined by its attributes that establishes a domain of values defined by common
attributes and constraints
[SOURCE: ISO/TS 13399-2:2014, 3.10]
3.11
entity data type
representation of an entity
[SOURCE: ISO/TS 13399-2:2014, 3.11]
3.12
entity instance
named unit of data that represents a unit of information within the class defined by an entity
Note 1 to entry: An entity instance is a member of the domain established by an entity data type.
[SOURCE: ISO/TS 13399-2:2014, 3.12]
3.13
family of products
set of products represented by the same characterization class
[SOURCE: ISO 13584-42:2010, 3.16]
3.14
implementation method
means for computers to exchange data
[SOURCE: ISO/TS 13399-2:2014, 3.14]
3.15
information
facts, concepts, or instructions
[SOURCE: ISO 10303-1:1994, 3.2.20]
3.16
information model
formal model of a bounded set of facts, concepts, or instructions to meet a specific requirement
[SOURCE: ISO 10303-1:1994, 3.2.21]
3.17
machine side
identification of a direction pointing towards the machine
3.18
machined surface
desired surface produced by the action of the cutting tool
[SOURCE: ISO 3002-1:1982, 3.1.2]
3.19
mirror plane
xz plane in the coordinate axis system
[SOURCE: ISO/TS 13399-50:2013, 5.3.7]
3.20
ontology
explicit and consensual specification of concepts of an application domain independent of any use of
these concepts
[SOURCE: ISO 13584-511:2006, 3.1.20]
Note 1 to entry: In the ISO 13399 series, a dictionary is the formal and computer-sensible representation of an
ontology.
3.21
primary coordinate system
right-handed rectangular Cartesian coordinate system in three-dimensional space with three principal
axes labelled X, Y, and Z
[SOURCE: ISO/TS 13399-50:2013, 5.3.1]
4 © ISO 2014 – All rights reserved
3.22
property
defined parameter suitable for the description and differentiation of products
[SOURCE: ISO 13584-42:2010, 3.37]
3.23
visible property
property that has a definition meaningful in the scope of a given characterization class but does not
necessarily apply to the various products belonging to this class
[SOURCE: ISO 13584-42:2010, 3.46]
3.24
workpiece
object on which a cutting action is performed
[SOURCE: ISO/TS 13399-2:2014, 3.24]
3.25
workpiece side
identification of a direction pointing towards the workpiece
3.26
xy plane
plane in the coordinate axis system that contains the X and Y axes with the normal of the plane in the
positive Z direction
[SOURCE: ISO/TS 13399-50:2013, 5.3.18]
3.27
xyw plane
plane in the coordinate axis system related to the xy plane by the rotation angle PHI about the X axis in
a anticlockwise (counter-clockwise) direction and by a distance located at a distance XYWD from the
origin of the coordinate axis system
[SOURCE: ISO/TS 13399-50:2013, 5.3.19]
3.28
xz plane
plane in the coordinate axis system that contains the X and Z axes with the normal of the plane in the
positive Y direction
[SOURCE: ISO/TS 13399-50:2013, 5.3.20]
3.29
xzw plane
plane in the coordinate system related to the xz plane by the rotation angle KAPPA about the Z axis in a
counter clockwise direction and located at a distance XZWD from the origin of the primary coordinate
system
[SOURCE: ISO/TS 13399-50:2013, 5.3.21]
3.30
yz plane
plane in the coordinate system that contains the Y and Z axes with the normal of the plane in the positive
X direction
[SOURCE: ISO/TS 13399-50:2013, 5.3.22]
3.31
yzw plane
plane in the coordinate system related to the yz plane by the rotation angle RHO about the Y axis in a
counter-clockwise direction and located at a distance YZWD from the origin of the primary coordinate
system
[SOURCE: ISO/TS 13399-50:2013, 5.3.23]
Note 1 to entry: The xzw plane, the xyw plane, and the yzw plane are mutually perpendicular.
4 Abbreviated terms
For the purposes of this document, the following abbreviated terms apply.
BSU basic semantic unit
DET data element type
5 Representation of the ontology concepts as dictionary entries
5.1 General
The generic family of adaptive items is divided into several simple families and classes determined by
their main function.
NOTE An adaptive item can have one or more than one function.
In the following subclauses, a concept in the ontology is identified by a name in lower-case characters.
The name of a class that represents the concept in the dictionary is identified by bold, lower-case
characters with multiple words joined by an underscore character.
EXAMPLE round shape conversion is the name for a function of an adaptive item. round_shape_conversion
is the identifier of the class in the dictionary that represents the concept.
Some of the definitions of properties that are applicable to adaptive items are defined in terms of a
primary coordinate system. The coordinate system is the same for adaptive items, cutting items, and
tool items and is defined in ISO/TS 13399-50. The applications of this system to adaptive items are
described in this part of ISO 13399.
Each entry in the dictionary, either a class or a property, is identified with a numerical code (BSU) that
is generated at random when the dictionary is compiled. A BSU can be made unique by the addition of a
code that is a reference to the supplier of the dictionary. Each classified item in the following subclauses
is associated with its definition from the dictionary.
The structure of the classification is summarized in Annex B. The complete definitions of the adaptive
item classes are provided in Annex C. The properties applicable to adaptive items are defined in Annex D.
5.2 adaptive_item_type
5.2.1 General
Family of objects for the assembly of a cutting tool classified by their main function.
NOTE An adaptive item can have one or more functions.
adaptive_item_type has the following subclasses:
— collet;
6 © ISO 2014 – All rights reserved
— converter;
— driver;
— extender;
— reducer.
5.2.2 collet
A collet is a segmented band that can be expanded or contracted to grip a shaft.
NOTE 1 This class is for general engineering use and is not specific to cutting tools.
NOTE 2 This class can become an item_class_case_of an entry in another dictionary conforming to ISO 13584.
5.2.3 converter
A converter is an adaptive item with a different connection type, style, and size on the machine side
from the workpiece side.
5.2.4 driver
A driver is an adaptive item with the capability to rotate a cutting tool for cutting operations not on the
main machine spindle axis.
5.2.5 extender
An extender is an adaptive item that increases the length of an assembled cutting tool.
NOTE The adaptive item has the same connection type, style, and size on both the machine side and workpiece
side.
5.2.6 reducer
A reducer is an adaptive item that diminishes the size of a connection in an assembled cutting tool.
NOTE 1 The adaptive item has the same connection type and style on the machine side and workpiece side.
NOTE 2 The connections on either side of an item must be different in gender, i.e. male and female.
5.3 Reference system for adaptive items
5.3.1 General
The primary coordinate system used for adaptive items in this part of ISO 13399 is defined in
ISO/TS 13399-50. The additional reference entities relevant for adaptive items are:
— prismatic_adaptive_item_position;
— round_adaptive_item_position.
5.3.2 prismatic_adaptive_item_position
A prismatic_adaptive_item_position identifies the location of a prismatic adaptive item where:
— the base of the adaptive item shall be coplanar with the XZ-plane;
— the normal for the base of the item shall be in the −Y direction;
— the rear backing surface shall be coplanar with the YZ-plane;
— the normal for the rear backing surface shall be in the −X direction;
— the end of the item shall be coplanar with the XY-plane;
— the normal for the end of the item shall be in the −Z direction;
— if with a bore, then the vector of the bore of the item that points in the Z direction shall also point
towards the workpiece side.
NOTE Applicable to right-handed adaptive items. Left-hand items are defined as for right-hand items but
mirrored through the YZ-plane.
5.3.3 round_adaptive_item_position
A round_adaptive_item_position identifies the location of a round adaptive item where:
— the axis of the adaptive item shall be colinear with the Z axis;
— the vector of the shank that points in the Z direction shall also point towards the workpiece side;
— the drive slots or clamping flats if present shall be parallel with the XZ-plane;
— the contact surface of the coupling, the gauge plane, or the end of the cylindrical shank shall be
coplanar with the XY-plane;
— if with a bore, then the vector of the bore of the item that point in the Z direction shall also point
towards the workpiece side.
NOTE The conditions listed above apply to right-handed adaptive items. Left-handed adaptive items are
defined as for right-handed items but mirrored though the YZ-plane.
6 Properties for adaptive items
The properties of adaptive items are defined in Annex D, where the association of a property with a
class is specified. In the compilation of the dictionary, all properties are visible properties at the root
class of the dictionary and are made applicable properties at the class level where they apply. The names
of properties that can be applicable for adaptive item types, with their identification codes (BSU), are
shown in Table 1. The order of names in the table should be read in rows from left to right.
NOTE The BSU can be made unique by the addition of the supplier of the dictionary as a prefix to the
identification code.
EXAMPLE The unique BSU for adaptor clamp would be: 0112/1///13399__2–71CED04F3300A for version
two of the dictionary.
Table 1 — Names of properties for adaptive items
Property name Identification code (BSU)
adaptor clamp 71CED04F3300A
adaptor tool clamp 71CED04F920EC
adjusting screw protrusion 71EAC0F0EFDB6
balance quality code 71DF151EA5CF1
balanced by design 71EAC0CAB861F
body diameter 71ED6A9AF7D1D
body diameter maximum 71D08462F8185
body half taper angle 71EAC472BD116
body height 71EBB332C60EB
8 © ISO 2014 – All rights reserved
Table 1 (continued)
Property name Identification code (BSU)
body length 71ED6AA478A3D
body length maximum 71DCD3B16750B
body material code 71DF1523224D8
body taper end length 71EADEA2BF8DF
body width 71EBB33230236
cartridge size code 71DF1523EE184
clamping force maximum 71CED05149532
clamping length 71EBAF896BE9A
clamping length maximum 71ED6E54B15C4
clamping length minimum 71EBB339ED2BD
clamping width 71EBAF85006BD
connection bore depth 71EAC48CAD407
connection bore diameter 71E01D92C41E8
connection bore diameter maximum 71EBDBF4D0F49
connection bore diameter minimum 71EBDBF49F96C
connection code machine side 71D102AE3B252
connection code workpiece side 71D102AE8A5A9
connection count workpiece side 71EDD2C17746F
connection diameter 71EBDBF5060E6
connection retention knob thread size 71CF298A76B66
connection size code 71FC193318002
connection unit basis 71ED6E16D5978
contact surface diameter machine side 71D087D97FCE3
contact surface diameter workpiece side 71EAC0DD5D650
coolant supply property 71EBB342CC751
damping property 71CED03D70452
data chip provision 71CF29869CA0F
driving key type 71EC5E1ECC776
functional height 71CF29994E737
functional length 71DCD39338974
functional length minimum 71EBC1EB8456A
functional width 71CF29984CDA7
kappa 71ED6E4A7EFBA
keyway property 71DF5C0761888
overall height 71D078EB73E87
overall length 71D078EB7C086
overall width 71CF299257986
phi 71ED6E4AE850B
protruding length 71DCD394BB20E
rho 71ED6E4B254E5
rotational speed maximum 71DF153A691F2
Table 1 (continued)
Property name Identification code (BSU)
shank diameter 71CF29862B277
shank height 71CF29883E014
shank length 71CF298870946
shank width 71CF298751FCF
side 71EBDBF130AE6
tool changer interference diameter maximum 71CF298A3A99A
tool changer interference length minimum 71CF2989AF0E0
tool style code 71D078FBF6C68
unit system 71EBBA9ED6C0A
usable length 71EBB33490FDA
usable length maximum 71CF2992BDBCC
weight of item 71CED03C97AAB
10 © ISO 2014 – All rights reserved
Annex A
(normative)
Information object registration
A.1 Document identification
In order to provide for unambiguous identification of an information object in an open system, the object
identifier:
{iso technical specification 13399 part (4) version (2)}
is assigned to this part of ISO 13399. The meaning of this value is defined in ISO/IEC 8824-1 and is
described in ISO 13584-1.
A.2 Dictionary identification
The dictionary defined in this part of ISO 13399 is assigned the object identifier:
{iso standard 13399 part (4) version (2) object (2) adaptive items (2)}
Annex B
(informative)
Classification tables
Table B.1 shows the classification structure of the generic families in the dictionary with an expanded
structure for the classes of adaptive item types. The purpose of Table B.1 is to show the relationships
between the classes of cutting items and the other classes in the ISO 13399 series.
NOTE Annex C contains the definition of all the classes that are relevant to adaptive items and definitions of
those classes of reference systems that are used in the definition of the properties of adaptive item types.
Table B.1 — Classification tables
Classification structure Parent BSU
cutting tool library Root 71CE7A72B6DA7
adaptive item type 71CE7A72B6DA7 71EAD37F18F34
collet 71EAD37F18F34 726F59BDC3B08
converter 71EAD37F18F34 71EAD3871D313
driver 71EAD37F18F34 71EAD388173EE
extender 71EAD37F18F34 71EEBDADB63BE
reducer 71EAD37F18F34 71EAD385E51A0
adjustment 71CE7A72B6DA7 71ED884159C90
assembly item type 71CE7A72B6DA7 71CE7A795C05C
bolt hole circle 71CE7A72B6DA7 71E02520881F1
connection interface feature 71CE7A72B6DA7 71DF8C37D9115
coolant supply 71CE7A72B6DA7 71DF8C3C065EB
cutting item feature 71CE7A72B6DA7 71DD6C82F72DA
cutting item type 71CE7A72B6DA7 71D1AA6C8FC75
cutting operation 71CE7A72B6DA7 71DFF83D21D50
cutting tool 71CE7A72B6DA7 71CE7A7A5038B
flange 71CE7A72B6DA7 71EC5A767182E
keyway 71CE7A72B6DA7 71DF5C026BCE7
locking mechanism 71CE7A72B6DA7 71EBAB85BB5FA
reference system 71CE7A72B6DA7 71CF2968F7A9E
runout axial 71CE7A72B6DA7 71EDD2B84143C
runout radial 71CE7A72B6DA7 71EDD2B858274
tool item feature 71CE7A72B6DA7 71DD70376771D
tool item type 71CE7A72B6DA7 71E01A004C775
tool thread external 71CE7A72B6DA7 71FC1D22BF4CD
tool thread internal 71CE7A72B6DA7 71FC1D25097D7
12 © ISO 2014 – All rights reserved
Annex C
(informative)
Class definitions
The content of this Annex is limited to the classes of adaptive items and the reference systems required
defining the properties of these classes.
The layout of the information for each class in this Annex is:
BSU code–version number Revision number
Preferred name Short name
Definition
NOTE
REMARKS
Subclasses:
Properties:
71EAD37F18F34–002 001
adaptive item type ait
family of objects for the assembly of a cutting tool classified by their main function
NOTE An adaptive item can have one or more functions.
Subclasses:
726F59BDC3B08-002 collet
71EAD3871D313–002 converter
71EAD388173EE-001 driver
71EEBDADB63BE-002 extender
71EAD385E51A0–002 reducer
Properties:
71CED04F3300A-001 adaptor clamp
71CED04F920EC-001 adaptor tool clamp
71DF1523224D8–001 body material code
71D102AE3B252–001 connection code machine side
71D102AE8A5A9–001 connection code workpiece side
71EBDBF5060E6–001 connection diameter
71FC193318002–001 connection size code
71ED6E16D5978–001 connection unit basis
71EBB342CC751–001 coolant supply property
71CF29869CA0F-001 data chip provision
71DCD39338974–001 functional length
71D078EB7C086–002 overall length
71DCD394BB20E-002 protruding length
71DF153A691F2–002 rotational speed maximum
71CF29862B277–001 shank diameter
71EBDBF130AE6–001 side
71D078FBF6C68–001 tool style code
71EBBA9ED6C0A-001 unit system
71CED03C97AAB-001 weight of item
726F59BDC3B08-002 003
collet collet
segmented band that can be expanded or contracted to grip a shaft
NOTE 1 This class is for general engineering use and is not specific to cutting tools.
NOTE 2 This class can become an item_class_case_of an entry in another dictionary conforming to ISO 13584.
Properties:
71EBDBF4D0F49–001 connection bore diameter maximum
71EBDBF49F96C-001 connection bore diameter minimum
71D102AE3B252–001 connection code machine side
71D102AE8A5A9–001 connection code workpiece side
71EAC4A2B6544–001 taper angle
71CEAEC02FEBD-001 taper gradient
71EAD3871D313–002 001
converter cnvtr
adaptive item with a different connection type, style, and size on the machine side from the workpiece
side
Properties:
71EAC0F0EFDB6–001 adjusting screw protrusion
71DF151EA5CF1–001 balance quality code
71EAC0CAB861F-001 balanced by design
71ED6A9AF7D1D-001 body diameter
14 © ISO 2014 – All rights reserved
71D08462F8185–001 body diameter maximum
71EAC472BD116–001 body half taper angle
71EBB332C60EB-002 body height
71ED6AA478A3D-002 body length
71DCD3B16750B-002 body length maximum
71EADEA2BF8DF-001 body taper end length
71EBB33230236–002 body width
71DF1523EE184–001 cartridge size code
71CED05149532–001 clamping force maximum
71EBAF896BE9A-001 clamping length
71ED6E54B15C4–001 clamping length maximum
71EBB339ED2BD-001 clamping length minimum
71EBAF85006BD-001 clamping width
71EAC48CAD407–001 connection bore depth
71E01D92C41E8–001 connection bore diameter
71EBDBF4D0F49–001 connection bore diameter maximum
71EBDBF49F96C-001 connection bore diameter minimum
71EDD2C17746F-001 connection count workpiece side
71CF298A76B66–001 connection retention knob thread size
71D087D97FCE3–001 contact surface diameter machine side
71EAC0DD5D650–001 contact surface diameter workpiece side
71CED03D70452–001 damping property
71EC5E1ECC776–001 driving key type
71CF29994E737–002 functional height
71EBC1EB8456A-001 functional length minimum
71CF29984CDA7–001 functional width
71ED6E4A7EFBA-002 kappa
71DF5C0761888–001 keyway property
71D078EB73E87–002 overall height
71CF299257986–002 overall width
71ED6E4AE850B-002 phi
71ED6E4B254E5–002 rho
71CF29883E014–001 shank height
71CF298870946–001 shank length
71CF298751FCF-001 shank width
71CF298A3A99A-001 tool changer interference diameter maximum
71CF2989AF0E0–001 tool changer interference length minimum
71EBB33490FDA-001 usable length
71CF2992BDBCC-001 usable length maximum
71EAD388173EE-002 002
driver drvr
adaptive item with the capability to rotate a cutting tool for cutting operations not on the main machine
spindle axis
Properties:
71EBB332C60EB-002 body height
71ED6AA478A3D-002 body length
71DCD3B16750B-002 body length maximum
71EBB33230236–002 body width
71CED05149532–001 clamping force maximum
71EAC48CAD407–001 connection bore depth
71E01D92C41E8–001
...
SPÉCIFICATION ISO/TS
TECHNIQUE 13399-4
Deuxième édition
2014-02-15
Représentation et échange des
données relatives aux outils
coupants —
Partie 4:
Dictionnaire de référence pour les
éléments relatifs aux attachements
Cutting tool data representation and exchange —
Part 4: Reference dictionary for adaptive items
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 2
3 Termes et définitions . 2
4 Termes abrégés . 6
5 Représentation de concepts ontologiques comme entrées de dictionnaire .6
5.1 Généralités . 6
5.2 type_attachement . 7
5.2.1 Généralités . 7
5.2.2 pince . 7
5.2.3 convertisseur . 7
5.2.4 entraînement . . 7
5.2.5 rallonge . 7
5.2.6 réducteur . 7
5.3 Système de référence des attachements . 8
5.3.1 Généralités . 8
5.3.2 position_attachement_prismatique . 8
5.3.3 position_attachement_rond . 8
6 Propriétés des attachements . 8
Annexe A (normative) Enregistrement d’un objet d’information .11
Annexe B (informative) Tableaux de classification .12
Annexe C (informative) Définitions des classes .13
Annexe D (informative) Définitions des propriétés d’un attachement .19
Annexe E (informative) Illustrations des propriétés .48
Bibliographie .53

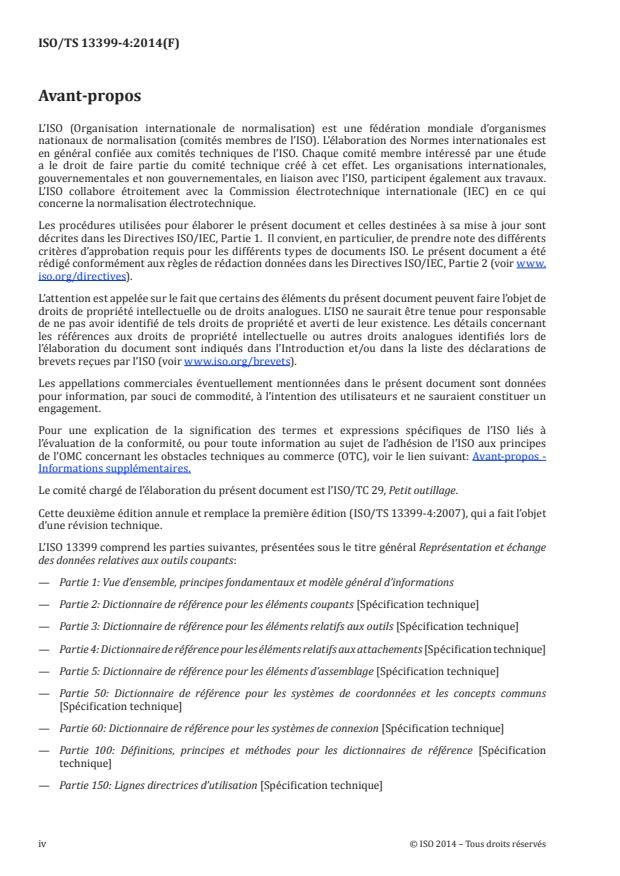

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO, participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos -
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage.
Cette deuxième édition annule et remplace la première édition (ISO/TS 13399-4:2007), qui a fait l’objet
d’une révision technique.
L’ISO 13399 comprend les parties suivantes, présentées sous le titre général Représentation et échange
des données relatives aux outils coupants:
— Partie 1: Vue d’ensemble, principes fondamentaux et modèle général d’informations
— Partie 2: Dictionnaire de référence pour les éléments coupants [Spécification technique]
— Partie 3: Dictionnaire de référence pour les éléments relatifs aux outils [Spécification technique]
— Partie 4: Dictionnaire de référence pour les éléments relatifs aux attachements [Spécification technique]
— Partie 5: Dictionnaire de référence pour les éléments d’assemblage [Spécification technique]
— Partie 50: Dictionnaire de référence pour les systèmes de coordonnées et les concepts communs
[Spécification technique]
— Partie 60: Dictionnaire de référence pour les systèmes de connexion [Spécification technique]
— Partie 100: Définitions, principes et méthodes pour les dictionnaires de référence [Spécification
technique]
— Partie 150: Lignes directrices d’utilisation [Spécification technique]
iv © ISO 2014 – Tous droits réservés
— Partie 301: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399-3: Modélisation des
tarauds, tarauds à refouler et filières de filetage [Spécification technique]
— Partie 302: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399-3: Modélisation des
forets monoblocs et des outils de lamage [Spécification technique]
Les parties suivantes sont en cours d’élaboration:
— Partie 51: Système de désignation des solutions outils coupants des clients
— Partie 80: Création et échange de modèles 3D — Vue d’ensemble et principe [Spécification technique]
— Partie 201: Création et échange de modèles 3D — Plaquettes [Spécification technique]
— Partie 202: Création et échange de modèles 3D — Plaquettes irrégulières [Spécification technique]
— Partie 203: Création et échange de modèles 3D — Plaquettes amovibles pour forets [Spécification
technique]
— Partie 204: Création et échange de modèles 3D — Plaquettes d’alésage [Spécification technique]
— Partie 303: Création et échange de modèles 3D — Fraises cylindriques 2 monobloc [Spécification
technique]
— Partie 304: Création et échange de modèles 3D — Fraises monobloc à trou de fixation [Spécification
technique]
— Partie 307: Création et échange de modèles 3D — Fraises cylindriques 2 tailles à plaquettes [Spécification
technique]
— Partie 308: Création et échange de modèles 3D — Fraises à trou de fixation et plaquettes [Spécification
technique]
— Partie 309: Création et échange de modèles 3D — Porte-outils à plaquettes amovibles [Spécification
technique]
— Partie 311: Création et échange de modèles 3D — Tarauds monobloc [Spécification technique]
— Partie 312: Création et échange de modèles 3D — Alésoirs à plaquettes amovibles [Spécification
technique]
— Partie 401: Création et échange de modèles 3D — Éléments d’adapteurs et d’extension des outils
[Spécification technique]
— Partie 405: Création et échange de modèles 3D — Pinces de serrage [Spécification technique]
Introduction
La présente partie de l’ISO 13399 définit les termes, les propriétés et les définitions des parties d’un
outil coupant permettant d’enlever de la matière sur une pièce. Les éléments coupants incluent les
plaquettes amovibles, les lames brasées, et les parties coupantes d’outils monoblocs. L’objectif de la
présente partie de l’ISO 13399 est de fournir un dictionnaire de référence à utiliser avec le modèle
général d’information défini dans l’ISO 13399-1.
Un outil coupant à arêtes de coupe définies est utilisé sur une machine pour enlever de la matière sur
une pièce par une action de coupe au niveau des arêtes de coupe de l’outil. Les données relatives aux
outils coupants qui peuvent être décrites dans l’ISO 13399 (toutes les parties) incluent, mais n’y sont
pas limitées, tout ce qui se situe entre la pièce et la machine-outil. Les informations concernant les
plaquettes (par exemple, des éléments coupants amovibles de forme régulière ou irrégulière), les outils
monoblocs (par exemple, des forets monoblocs et des fraises cylindriques 2 tailles monoblocs), les
outils assemblés (par exemple, des barres d’alésage, des forets et des fraises à plaquettes amovibles), les
attachements (par exemple, des mandrins porte-fraise et des mandrins porte-foret), les accessoires (par
exemples, des cales, des vis et des brides), et leurs relations peuvent être indiquées dans l’ISO 13399.
Les assemblages possibles des composants d’un outil coupant sont illustrés à la Figure 1.
L’objectif de l’ISO 13399 (toutes les parties) est de fournir les moyens de représenter les informations
décrivant les outils coupants sous une forme informatisable indépendante d’un système informatique
particulier. Cette représentation facilitera le traitement et les échanges de données relatives aux outils
coupants par et entre les différents logiciels et plates-formes informatiques, et permettra l’application
de ces données dans la planification de la production, les opérations de coupe et l’approvisionnement en
outils. La nature de cette description la rend adaptée, non seulement pour l’échange de fichiers neutres
mais également en tant que base pour la mise en œuvre et le partage de bases de données produits
et pour l’archivage. Les méthodes utilisées pour ces représentations sont celles développées par
l’ISO/TC 184/SC 4, pour la représentation de données produits en utilisant des modèles d’informations
normalisés et des dictionnaires de référence.
Un modèle d’information est une spécification formelle de types de concepts, de faits et de processus
qui, ensemble, décrivent la partie du monde réel à laquelle on s’intéresse et qui fournissent un ensemble
explicite de règles d’interprétation. L’information est la connaissance des concepts, des faits et/ou
des processus. Les données sont des symboles ou des fonctions qui représentent l’information en vue
de son traitement. Les données sont interprétées pour en extraire les informations en appliquant
des règles expliquant comment il convient de procéder et un dictionnaire pour définir les termes
qui identifient les données. Dans un processus de communication, chacun est tenu d’utiliser le même
modèle d’information, le même ensemble de règles explicites et le même dictionnaire pour éviter
les malentendus. Si un modèle d’information et son dictionnaire sont écrits sous forme de langage
informatique, alors ils présentent l’avantage supplémentaire de pouvoir être traités informatiquement.
Un modèle d’information technique est donc une spécification pour les données qui définit la
signification d’une donnée dans un contexte technique particulier. Il convient de développer un
modèle selon des méthodes formelles pour s’assurer qu’il correspond aux besoins de la situation qu’il
représente. Un modèle d’information technique définit les objets d’information qui représentent les
concepts dans une application technique, les attributs des objets et leurs relations, et les contraintes qui
ajoutent d’autres significations. Un modèle d’information est un concept abstrait qui peut être utilisé
de manière répétitive pour un exemple de situation du monde réel qu’il représente. Une instance du
modèle est générée lorsqu’il est constitué des éléments de données et de leurs valeurs relatives à une
situation et un exemple particulier.
La présente partie de l’ISO 13399 utilise les Normes internationales suivante élaborées par
l’ISO/TC 184/SC 4:
— le langage EXPRESS défini dans l’ISO 10303-11 pour définir le modèle d’information dans
l’ISO 13399-1;
— le format de fichier d’échange de données, dérivé du modèle et défini dans l’ISO 10303-21;
vi © ISO 2014 – Tous droits réservés
— le dictionnaire de données défini dans la série ISO 13584.
La série ISO 13399 est destinée à être utilisée, entre autres, par les producteurs et vendeurs d’outils,
les fabricants et développeurs de logiciels industriels. L’ISO 13399 fournit une structure commune
pour l’échange de données relatives aux outils à arêtes de coupe définies. L’ISO 13399 est destinée à
améliorer ou à répondre aux besoins de diverses activités industrielles, notamment:
— l’intégration et le partage de données relatives aux outils coupants et aux assemblages entre
différentes étapes du cycle de fabrication et entre les différentes applications logicielles,
— l’importation directe de données des fournisseurs d’outils coupants dans la base de données du
client, et
— la gestion d’informations sur les outils coupants par de multiples sources et pour de multiples
applications.
Différentes entreprises utilisent différents modèles d’entreprise qui correspondent à leurs besoins de
communiquer des informations concernant leurs produits. Par exemple, un fabricant d’outils coupants
peut réaffuter les outils de ses clients tandis qu’un autre peut permettre à ses clients de procéder au
réaffûtage en leur fournissant les informations nécessaires. Par conséquent, les deux fabricants d’outils
coupants peuvent définir un ensemble différent de propriétés d’outils coupants à communiquer en
utilisant le modèle d’information et les dictionnaires fournis par l’ISO 13399.
L’ISO 13399 définit uniquement les informations pouvant être communiquées, mais ne spécifie pas
quelles informations doivent l’être.
Assemblies Assemblages
Workpiece side Côté pièce
Cutting item Élément coupant
Tool item Outil
Adaptive item Attachement
Machine side Côté machine
Figure 1 — Assemblages possibles des composants d’un outil coupant
Étant donné que le contenu de ces dictionnaires évolue en fonction des innovations industrielles et de
l’amélioration constante de la technologie en matière d’outils coupants, une Agence de maintenance a
été créée dans le but de:
— corriger les erreurs dans les entrées des classes et propriétés existantes,
— ajouter de nouvelles propriétés aux classes existantes,
— ajouter de nouvelles classes et leurs propriétés,
— gérer le statut de ces propriétés et de ces classes, et
— insérer le dictionnaire dans les éditions ultérieures de l’ISO 13399 (toutes les parties).
Le secrétariat de cette Agence de maintenance a été confié à:
Union de Normalisation de la Mécanique
F-92038 Paris La Défense CEDEX
France
par le Bureau de gestion technique de l’ISO.
Le site internet de l’Agence de maintenance est disponible sur:
http://www.unm.fr/main/core.php?pag_id=135
viii © ISO 2014 – Tous droits réservés
Les dictionnaires de référence sont disponibles sous forme de fichiers EXPRESS sur le site internet
de l’Agence de maintenance. Ces fichiers sont considérés comme étant complémentaires à la présente
partie de l’ISO 13399; ils peuvent être téléchargés gratuitement et utilisés pour la représentation et
l’échange de données relatives aux outils coupants.
L’avis d’autorisation et la clause de non-responsabilité suivants seront inclus dans tous les exemplaires
de ce schéma EXPRESS (ci-après «le Schéma») et dérivés y afférant:
Toute personne en possession d’un exemplaire du Schéma est autorisée par la présente, à titre gratuit et
à vie, à utiliser, reproduire, modifier, fusionner et distribuer gratuitement des exemplaires du Schéma
dans le but de développer, mettre en œuvre, installer et utiliser un logiciel basé sur le Schéma, et à
permettre aux tiers auxquels le Schéma a été fourni de le faire, sous réserve du respect des conditions
suivantes:
LE SCHÉMA EST FOURNI «EN L’ÉTAT» SANS GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE
OU IMPLICTE, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, LES GARANTIES DE QUALITÉ MARCHANDE,
D’ADAPTATION Á DES FINS PARTICULIÈRES, ET LA GARANTIE D’ABSENCE DE CONTREFAÇON. L’ISO
OU TOUT CONCÉDANT DE LICENCE CONFÉRANT LE DROIT D’UTILISER CE SCHÉMA EN VERTU
DE L’AUTORISATION CI-DESSUS NE SAURA EN AUCUN CAS ÊTRE TENU RESPONSABLE DE TOUTE
RÉCLAMATION OU DE TOUT DOMMAGE ET NE SAURAIT ENCOURIR D’AUTRES RESPONSABILITÉS,
QUE CE SOIT DANS LE CADRE D’UNE ACTION EN RESPONSABILITÉ DÉLICTUELLE OU DE TOUTE
ACTION RÉSULTANT DE OU EN LIEN AVEC LE SCHÉMA, L’UTILISATION DU SCHÉMA OU D’AUTRES
INTERVENTIONS SUR LE SCHÉMA.
En outre, tout exemplaire modifié du Schéma inclura l’avis suivant:
LE PRÉSENT SCHÉMA A ÉTÉ MODIFIÉ Á PARTIR DU SCHÉMA DÉFINI DANS L’ISO 13399, ET NE SAURA
ETRE INTERPRETÉ COMME ÉTANT CONFORME Á CETTE NORME INTERNATIONALE.
SPÉCIFICATION TECHNIQUE ISO/TS 13399-4:2014(F)
Représentation et échange des données relatives aux outils
coupants —
Partie 4:
Dictionnaire de référence pour les éléments relatifs aux
attachements
1 Domaine d’application
La présente partie de l’ISO 13399 spécifie un dictionnaire de référence pour les attachements,
accompagnés de leurs propriétés descriptives et leurs domaines de valeurs.
La présente partie de l’ISO 13399 spécifie un dictionnaire de référence contenant:
— des définitions et identifications des classes d’attachements et leurs caractéristiques, avec un
schéma de classification associé;
— des définitions et identifications de types d’éléments de données qui représentent les propriétés des
attachements;
— des définitions et identifications de domaines de valeurs pour décrire les types d’éléments de
données mentionnés ci-dessus.
Chaque classe, propriété ou domaine de valeurs de ce domaine d’application constitue une entrée du
dictionnaire de référence défini dans la présente partie de l’ISO 13399. Il est associé à une définition
informatisable et humainement lisible et à une identification informatique. L’identification d’une entrée
du dictionnaire permet d’y faire référence de manière non ambigüe, à partir de toute application qui
met en œuvre le modèle d’information défini dans l’ISO 13399-1.
Les définitions et identifications des entrées du dictionnaire sont définies par des données normalisées
qui consistent en des instances de types de données d’entité EXPRESS définis dans le schéma commun
du dictionnaire, qui résulte des efforts conjoints entre l’ISO/TC 184/SC 4 et l’IEC SC 3D, et de ses
extensions définies dans l’ISO 13584-24 et l’ISO 13584-25.
Les éléments suivants entrent dans le domaine d’application de la présente partie de l’ISO 13399:
— les données normalisées représentant les différentes classes d’attachements;
— les données normalisées représentant les différentes propriétés des attachements;
— les données normalisées représentant les domaines de valeurs utilisés pour les propriétés des
attachements;
— une méthode d’implémentation par laquelle les données normalisées définies dans la présente
partie de l’ISO 13399 peuvent être échangées.
NOTE 1 La méthode d’implémentation par laquelle les données normalisées définies dans la présente partie
de l’ISO 13399 peuvent être échangées est spécifiée dans l’ISO 10303-21.
Les éléments suivants n’entrent pas dans le domaine d’application de la présente partie de l’ISO 13399:
— les connaissances spécialisées ou d’expert dans la conception et l’utilisation des outils coupants;
— les règles permettant de déterminer les informations à communiquer;
— les applications où ces données normalisées peuvent être stockées ou référencées;
— les méthodes d’implémentation autres que celle définie dans la présente partie de l’ISO 13399 par
laquelle les données normalisées peuvent être échangées ou référencées;
— le modèle d’information pour les outils coupants;
— les définitions des classes et propriétés relatives aux éléments coupants;
— les définitions des classes et propriétés relatives aux outils;
— les définitions des classes et propriétés relatives aux assemblages;
— les définitions des classes et propriétés relatives aux systèmes de connexion;
— les définitions des classes et propriétés relatives aux systèmes de référence.
NOTE 2 Le modèle d’information pour les outils coupants est défini dans l’ISO 13399-1.
NOTE 3 Les définitions des classes et propriétés relatives aux éléments coupants, outils et assemblages sont
fournies dans l’ISO 13399-2, l’ISO 13399-3 et l’ISO 13399-5.
NOTE 4 Les définitions des classes et propriétés relatives aux systèmes de connexion et aux systèmes de
référence sont fournies dans l’ISO 13399-50.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y
ISO/TS 13399-100, Représentation et échange des données relatives aux outils coupants — Partie 100:
Définitions, principes et méthodes pour les dictionnaires de référence
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO/TS 13399-100
(structure et contenus du dictionnaire) ainsi que les suivants s’appliquent.
NOTE Les principaux termes relevés dans le dictionnaire de référence et leurs définitions sont fournis dans
les Annexes B à D.
3.1
propriété applicable
propriété qui est définie pour une famille de pièces donnée et qui doit s’appliquer à toute pièce
appartenant à cette famille de pièces
[SOURCE: ISO 13584-24:2003]
3.2
unité sémantique de base
entité qui fournit une identification absolue et universelle de certains objets du domaine d’application
qui est représenté comme élément du dictionnaire
[SOURCE: ISO 13584-42:2010, 3.4]
3.3
copeau
matière enlevée sur une pièce lors du processus de coupe
[SOURCE: ISO/TS 13399-2:2014, 3.3]
2 © ISO 2014 – Tous droits réservés
3.4
outil coupant
dispositif ou ensemble d’éléments permettant d’enlever de la matière sur une pièce par une action de
coupe au niveau de l’arête ou des arêtes de coupe définies du dispositif
[SOURCE: ISO 13339-1:2006, 3.1]
Note 1 à l’article: Un outil coupant peut être un ensemble composé d’un ou plusieurs attachements et de plusieurs
éléments coupants sur un outil. Voir Figure 1.
3.5
données
représentation d’une information d’une manière formelle adaptée à la communication, à l’interprétation
ou au traitement par l’homme ou par des ordinateurs
[SOURCE: ISO 10303-1:1994, 3.2.14]
3.6
type d’élément de données
unité de données pour laquelle l’identification, la description et la représentation de la valeur ont été
spécifiées
[SOURCE: ISO 13584-42:2010, 3.13]
3.7
échange de données
mémorisation, accès, transfert et archivage de données
[SOURCE: ISO 10303-1:1994, 3.2.15]
3.8
types de données
domaine de valeurs
[SOURCE: ISO 10303-11:2004, 3.3.5]
3.9
dictionnaire
table constituée d’une série d’unités lexicales avec une signification correspondant à chaque unité
lexicale du dictionnaire et une unité lexicale identifiant une seule signification
[SOURCE: ISO 13584-511:2006, 3.1.9]
Note 1 à l’article: Dans la série ISO 13399, un dictionnaire est une représentation formelle et informatisable d’une
ontologie.
3.10
entité
classe d’informations définie par ses attributs, qui établit un domaine de valeurs défini par des attributs
et contraintes communs
[SOURCE: ISO/TS 13399-2:2014, 3.10]
3.11
type de données d’entité
représentation d’une entité
[SOURCE: ISO/TS 13399-2:2014, 3.11]
3.12
instance d’entité
unité de données nommée qui représente une unité d’information dans la classe définie par une entité
Note 1 à l’article: Une instance d’entité est un membre du domaine établi par un type de données d’entité.
[SOURCE: ISO/TS 13399-2:2014, 3.12]
3.13
famille de produits
ensemble de produits représentés par la même caractérisation de classe
[SOURCE: ISO 13584-42:2010, 3.16]
3.14
méthode d’implémentation
moyen d’échanger des données entre ordinateurs
[SOURCE: ISO/TS 13399-2:2014, 3.14]
3.15
information
faits, concepts, ou instructions
[SOURCE: ISO 10303-1:1994, 3.2.20]
3.16
modèle d’information
modèle formel d’un ensemble borné de faits, de concepts ou d’instructions pour satisfaire à une exigence
spécifiée
[SOURCE: ISO 10303-1:1994, 3.2.21]
3.17
côté machine
identification d’une direction pointant vers la machine
3.18
surface engendrée
surface désirée, engendrée par le processus d’enlèvement de matière
[SOURCE: ISO 3002-1:1982, 3.1.2]
3.19
plan miroir
plan xz dans le système de coordonnées
[SOURCE: ISO/TS 13399-50:2013, 5.3.7]
3.20
ontologie
représentation formelle et consensuelle des concepts d’un domaine d’application indépendant de toute
utilisation de ces concepts
[SOURCE: ISO 13584-511:2006, 3.1.20]
Note 1 à l’article: Dans la série ISO 13399, un dictionnaire est une représentation formelle et informatisable d’une
ontologie.
4 © ISO 2014 – Tous droits réservés
3.21
système de coordonnées principal
système de coordonnées cartésiennes rectangulaires dans un espace tridimensionnel comportant trois
axes principaux nommés X, Y et Z
[SOURCE: ISO/TS 13399-50:2013, 5.3.1]
3.22
propriété
paramètre défini adapté pour la description et la différenciation de produits
[SOURCE: ISO 13584-42:2010, 3.37]
3.23
propriété visible
propriété qui a une définition ayant un sens dans le domaine d’application d’une classe de caractérisation
donnée, mais qui ne s’applique pas nécessairement aux divers produits appartenant à cette classe
[SOURCE: ISO 13584-42:2010, 3.46]
3.24
pièce
objet sur lequel une action de coupe est réalisée
[SOURCE: ISO/TS 13399-2:2014, 3.24]
3.25
côté pièce
identification d’une direction pointant vers la pièce
3.26
plan xy
plan situé dans le système de coordonnées contenant les axes X et Y, la normale du plan étant dans la
direction Z positive
[SOURCE: ISO/TS 13399-50:2013, 5.3.18]
3.27
plan xyw
plan dans le système de coordonnées lié au plan xy par l’angle de rotation PHI autour de l’axe X dans le
sens anti-horaire et situé à une distance XYWD de l’origine du système de coordonnées
[SOURCE: ISO/TS 13399-50:2013, 5.3.19]
3.28
plan xz
plan situé dans le système de coordonnées contenant les axes X et Z, la normale du plan étant dans la
direction Y positive
[SOURCE: ISO/TS 13399-50:2013, 5.3.20]
3.29
plan xzw
plan dans le système de coordonnées lié au plan xz par l’angle de rotation KAPPA autour de l’axe Z dans
le sens anti-horaire et situé à une distance XZWD de l’origine du système de coordonnées principal
[SOURCE: ISO/TS 13399-50:2013, 5.3.21]
3.30
plan yz
plan situé dans le système de coordonnées contenant les axes Y et Z, la normale du plan étant dans la
direction X positive
[SOURCE: ISO/TS 13399-50:2013, 5.3.22]
3.31
plan yzw
plan dans le système de coordonnées lié au plan yz par l’angle de rotation RHO autour de l’axe Y dans le
sens anti-horaire et situé à une distance YZWD de l’origine du système de coordonnées principal
[SOURCE: ISO/TS 13399-50:2013, 5.3.23]
Note 1 à l’article: Le plan xzw, le plan xyw et le plan yzw sont mutuellement perpendiculaires.
4 Termes abrégés
Pour les besoins du présent document, les termes abrégés suivants s’appliquent.
BSU unité sémantique de base
DET type d’élément de données
5 Représentation de concepts ontologiques comme entrées de dictionnaire
5.1 Généralités
La famille générique des attachements est divisée en plusieurs familles et classes simples déterminées
par leur fonction principale.
NOTE Un attachement peut avoir une ou plusieurs fonctions.
Dans les sous-classes suivantes, un concept ontologique est identifié par une désignation en caractères
minuscules. Le nom de la classe qui représente le concept dans le dictionnaire est identifié en gras, en
caractères minuscules avec plusieurs mots liés par un trait de soulignement.
EXEMPLE Conversion de forme ronde est le nom d’une fonction d’un attachement. La conversion_forme_
ronde est l’identifiant de la classe dans le dictionnaire qui représente le concept.
Certaines des définitions de propriétés qui sont applicables aux attachements sont données en termes
de système de coordonnées principal. Le système de coordonnées est le même pour les attachements,
les éléments coupants et les outils; il est défini dans l’ISO/TS 13399-50. Les applications de ce système
aux attachements sont décrites dans la présente partie de l’ISO 13399.
Chaque entrée du dictionnaire, qu’il s’agisse d’une classe ou d’une propriété, est identifiée par un code
numérique (BSU) qui est généré de façon aléatoire lorsque le dictionnaire est compilé. Un BSU peut être
rendu unique par l’ajout d’un code qui est une référence au fournisseur du dictionnaire. Chaque élément
classé dans les paragraphes suivants est associé à sa définition issue du dictionnaire.
La structure de la classification est résumée à l’Annexe B. Les définitions complètes des classes
d’attachements sont fournies à l’Annexe C. Les propriétés applicables aux attachements sont définies à
l’Annexe D.
6 © ISO 2014 – Tous droits réservés
5.2 type_attachement
5.2.1 Généralités
Famille d’objets utilisés pour l’assemblage d’un outil coupant, classés selon leur fonction principale.
NOTE Un attachement peut avoir une ou plusieurs fonctions.
type_attachement comporte les sous-classes suivantes:
— pince;
— convertisseur;
— entraînement;
— rallonge;
— réducteur.
5.2.2 pince
Une pince est un anneau segmenté pouvant être déployé ou contracté pour saisir un arbre.
NOTE 1 Cette classe concerne l’ingénierie générale et n’est pas spécifique aux outils coupants.
NOTE 2 Cette classe peut devenir une entrée cas_classe_élément_de dans un autre dictionnaire conforme à
l’ISO 13584.
5.2.3 convertisseur
Un convertisseur est un attachement présentant un type, une forme et des dimensions de connexion
différents du côté machine et du côté pièce.
5.2.4 entraînement
Un entraînement est un attachement ayant la capacité de faire tourner un outil coupant pour les
opérations de coupe qui ne se font pas dans l’axe de rotation principal de la machine.
5.2.5 rallonge
Une rallonge est un attachement augmentant la longueur d’un outil coupant assemblé.
NOTE L’attachement présente un type, une forme et des dimensions de connexion identiques du côté
machine et du côté pièce.
5.2.6 réducteur
Un réducteur est un attachement réduisant la taille d’une connexion dans un outil coupant assemblé.
NOTE 1 L’attachement présente un type et une forme de connexion identiques du côté machine et du côté pièce.
NOTE 2 Les connexions des deux côtés de l’élément doivent être de genre différent, à savoir mâle ou femelle.
5.3 Système de référence des attachements
5.3.1 Généralités
Le système de coordonnées principal utilisé pour les attachements dans la présente partie de
l’ISO 13399 est défini dans l’ISO/TS 13399-50. Les entités de référence supplémentaires pertinentes
pour les attachements sont:
— position_attachement_prismatique;
— position_attachement_rond.
5.3.2 position_attachement_prismatique
Une position_attachement_prismatique identifie l’emplacement d’un attachement prismatique où:
— la base de l’attachement doit être coplanaire avec le plan XZ;
— la normale pour la base de l’élément doit être dans la direction Y;
— la surface de renfort arrière doit être coplanaire avec le plan YZ;
— la normale pour la surface de renfort arrière doit être dans la direction X;
— l’extrémité de l’attachement doit être coplanaire avec le plan XY;
— la normale pour l’extrémité de l’élément doit être dans la direction Z;
— en présence d’un alésage, le vecteur de l’alésage de l’élément qui pointe dans la direction Z doit
également pointer vers le côté pièce.
NOTE Applicable aux attachements à droite. Les éléments à gauche sont définis comme pour les éléments à
droite, mais symétriques par rapport au plan YZ.
5.3.3 position_attachement_rond
Une position_attachement_rond identifie l’emplacement d’un attachement rond où:
— l’axe de l’attachement doit être colinéaire à l’axe Z;
— le vecteur de la queue qui pointe dans la direction Z doit également pointer vers le côté pièce;
— les rainures d’entraînement ou les méplats de serrage, s’ils existent, doivent être parallèles au
plan XZ;
— la surface de contact de surface de l’assemblage, le plan de jauge ou l’extrémité de la queue cylindrique
doit être coplanaire avec le plan XY;
— en présence d’un alésage, le vecteur de l’alésage de l’élément qui pointe dans la direction Z doit
également pointer vers le côté pièce.
NOTE Les conditions énumérées ci-dessus s’appliquent aux attachements à droite. Les attachements à
gauche sont définis comme pour les éléments à droite, mais symétriques par rapport au plan YZ.
6 Propriétés des attachements
Les propriétés des attachements sont définies à l’Annexe D, où l’association d’une propriété à une classe
est spécifiée. Dans la compilation du dictionnaire, toutes les propriétés sont visibles à la classe racine
du dictionnaire et deviennent des propriétés applicables au niveau de la classe où elles s’appliquent.
Les noms des propriétés qui peuvent être appliquées aux types d’attachements, avec leurs codes
8 © ISO 2014 – Tous droits réservés
d’identification (BSU), sont illustrés au Tableau 1. Il convient que l’ordre des noms dans le tableau se
présente de gauche à droite, en lignes.
NOTE Le BSU peut être rendu unique en ajoutant le fournisseur du dictionnaire comme préfixe au code
d’identification.
EXEMPLE Le BSU unique pour la fixation_adaptateur est: 0112/1///13399__2–71CED04F3300A pour la
version 2 du dictionnaire.
Tableau 1 — Nom des propriétés des attachements
Nom de la propriété Code d’identification (BSU)
fixation d’adaptateur 71CED04F3300A
fixation d’outil adaptateur 71CED04F920EC
saillie de la vis de réglage 71EAC0F0EFDB6
code qualité de l’équilibre 71DF151EA5CF1
équilibré par conception 71EAC0CAB861F
diamètre du corps 71ED6A9AF7D1D
diamètre maximal du corps 71D08462F8185
demi-angle du cône du corps 71EAC472BD116
hauteur du corps 71EBB332C60EB
longueur du corps 71ED6AA478A3D
longueur maximale du corps 71DCD3B16750B
code du matériau du corps 71DF1523224D8
longueur de l’extrémité conique du corps 71EADEA2BF8DF
largeur du corps 71EBB33230236
code de taille de la cartouche 71DF1523EE184
force de serrage maximale 71CED05149532
longueur de serrage 71EBAF896BE9A
longueur de serrage maximale 71ED6E54B15C4
longueur de serrage minimale 71EBB339ED2BD
largeur de serrage 71EBAF85006BD
profondeur de l’alésage de connexion 71EAC48CAD407
diamètre de l’alésage de connexion 71E01D92C41E8
diamètre maximal de l’alésage de connexion 71EBDBF4D0F49
diamètre minimal de l’alésage de connexion 71EBDBF49F96C
code de connexion côté machine 71D102AE3B252
code de connexion côté pièce 71D102AE8A5A9
nombre de connexions côté pièce 71EDD2C17746F
diamètre de connexion 71EBDBF5060E6
taille du filetage de la tirette de connexion 71CF298A76B66
code de taille de la connexion 71FC193318002
base d’unités de connexion 71ED6E16D5978
diamètre de la surface de contact côté machine 71D087D97FCE3
diamètre de la surface de contact côté pièce 71EAC0DD5D650
propriété d’alimentation en fluide de refroidisse-
ment 71EBB342CC751
propriété d’amortissement 71CED03D70452
présence d’une puce 71CF29869CA0F
Tableau 1 (suite)
Nom de la propriété Code d’identification (BSU)
type de clavette fixe 71EC5E1ECC776
hauteur fonctionnelle 71CF29994E737
longueur fonctionnelle 71DCD39338974
longueur fonctionnelle minimale 71EBC1EB8456A
largeur fonctionnelle 71CF29984CDA7
kappa 71ED6E4A7EFBA
propriété de rainure de clavette 71DF5C0761888
hauteur totale 71D078EB73E87
longueur totale 71D078EB7C086
largeur totale 71CF299257986
phi 71ED6E4AE850B
longueur de dépassement 71DCD394BB20E
rho 71ED6E4B254E5
vitesse de rotation maximale 71DF153A691F2
diamètre de queue 71CF29862B277
hauteur de queue 71CF29883E014
longueur de queue 71CF298870946
largeur de queue 71CF298751FCF
côté 71EBDBF130AE6
diamètre maximal d’interférence du changeur
d’outils 71CF298A3A99A
longueur minimale d’interférence du changeur
d’outils 71CF2989AF0E0
code de forme de l’outil 71D078FBF6C68
système d’unités 71EBBA9ED6C0A
longueur utilisable 71EBB33490FDA
longueur maximale utilisable 71CF2992BDBCC
poids de l’élément 71CED03C97AAB
10 © ISO 2014 – Tous droits réservés
Annexe A
(normative)
Enregistrement d’un objet d’information
A.1 Identification d’un document
Afin de donner une identification claire à un objet d’information dans un système ouvert, l’identifiant
de l’objet:
{spécification technique ISO 13399 partie (4) version (2)}
est attribué à la présente partie de l’ISO 13399. La signification de cette valeur est donnée dans
l’ISO/IEC 8824-1 et décrite dans l’ISO 13584-1.
A.2 Identification du dictionnaire
Le dictionnaire défini dans la présente partie de l’ISO 13399 est associé à l’identifiant de l’objet:
{norme ISO 13399 partie (4) version (2) objet (2) attachements (2)}
Annexe B
(informative)
Tableaux de classification
Le Tableau B.1 présente la structure de classification des familles génériques dans le dictionnaire avec
une structure étendue pour les classes de types d’attachements. L’objectif du Tableau B.1 est de montrer
la relation entre les classes d’éléments coupants et les autres classes dans la série ISO 13399.
NOTE L’Annexe C comporte les définitions de toutes les classes pertinentes pour les attachements, et les
définitions des classes des systèmes de référence qui sont utilisées dans la définition des propriétés des types
d’attachements.
Tableau B.1 — Tableaux de classification
Structure de la classification Parent BSU
bibliothèque d’outils coupants Racine 71CE7A72B6DA7
type d’attachement 71CE7A72B6DA7 71EAD37F18F34
pince 71EAD37F18F34 726F59BDC3B08
convertisseur 71EAD37F18F34 71EAD3871D313
entraînement 71EAD37F18F34 71EAD388173EE
rallonge 71EAD37F18F34 71EEBDADB63BE
réducteur 71EAD37F18F34 71EAD385E51A0
ajustement 71CE7A72B6DA7 71ED884159C90
type d’assemblage 71CE7A72B6DA7 71CE7A795C05C
cercle du trou de boulon 71CE7A72B6DA7 71E02520881F1
fonction d’interface de connexion 71CE7A72B6DA7 71DF8C37D9115
alimentation en fluide de refroidissement 71CE7A72B6DA7 71DF8C3C065EB
fonction d’un élément coupant 71CE7A72B6DA7 71DD6C82F72DA
type d’élément coupant 71CE7A72B6DA7 71D1AA6C8FC75
opération de coupe 71CE7A72B6DA7 71DFF83D21D50
outil coupant 71CE7A72B6DA7 71CE7A7A5038B
collerette 71CE7A72B6DA7 71EC5A767182E
rainure de clavette 71CE7A72B6DA7 71DF5C026BCE7
mécanisme de blocage 71CE7A72B6DA7 71EBAB85BB5FA
système de référence 71CE7A72B6DA7 71CF2968F7A9E
battement axial 71CE7A72B6DA7 71EDD2B84143C
battement radial 71CE7A72B6DA7 71EDD2B858274
fonction d’un outil 71CE7A72B6DA7 71DD70376771D
type d’outil 71CE7A72B6DA7 71E01A004C775
filetage extérieur 71CE7A72B6DA7 71FC1D22BF4CD
filetage intérieur 71CE7A72B6DA7 71FC1D25097D7
12 © ISO 2014 – Tous droits réservés
...
