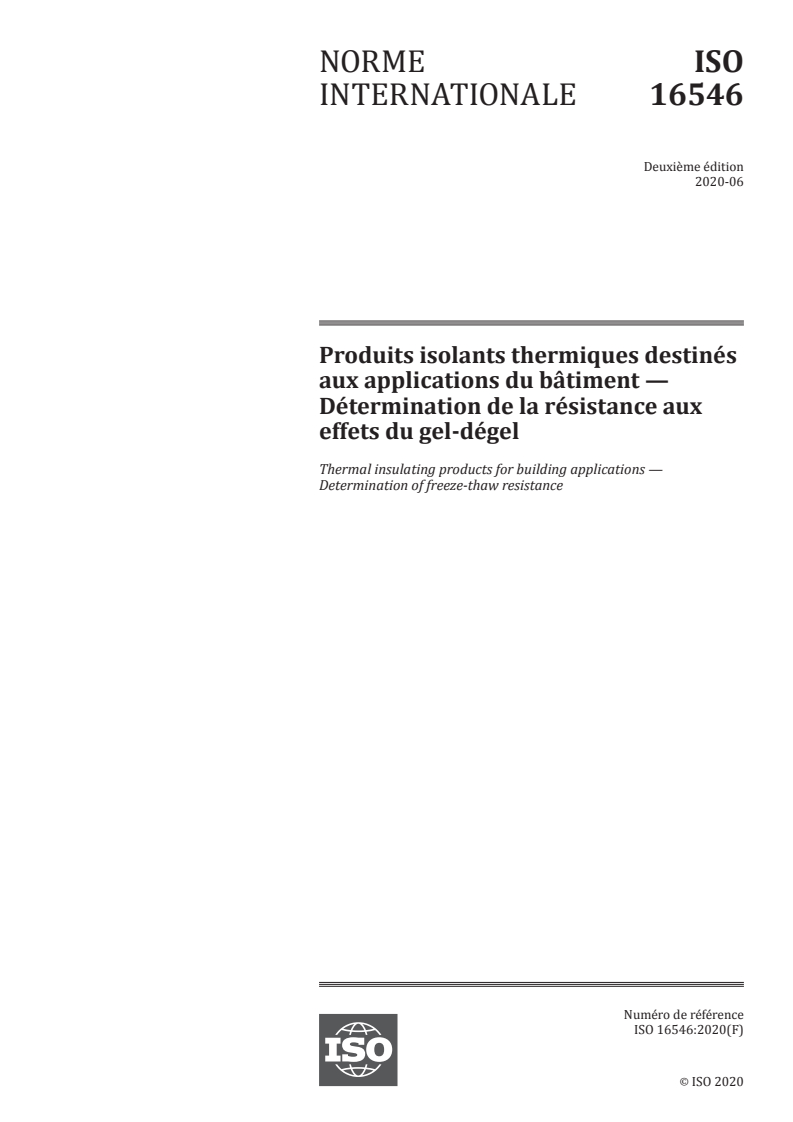

ISO 16546:2020

NORME ISO
INTERNATIONALE 16546
Deuxième édition
2020-06
Produits isolants thermiques destinés
aux applications du bâtiment —
Détermination de la résistance aux
effets du gel-dégel
Thermal insulating products for building applications —
Determination of freeze-thaw resistance
Numéro de référence
ISO 16546:2020(F)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 16546:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 16546:2020(F)

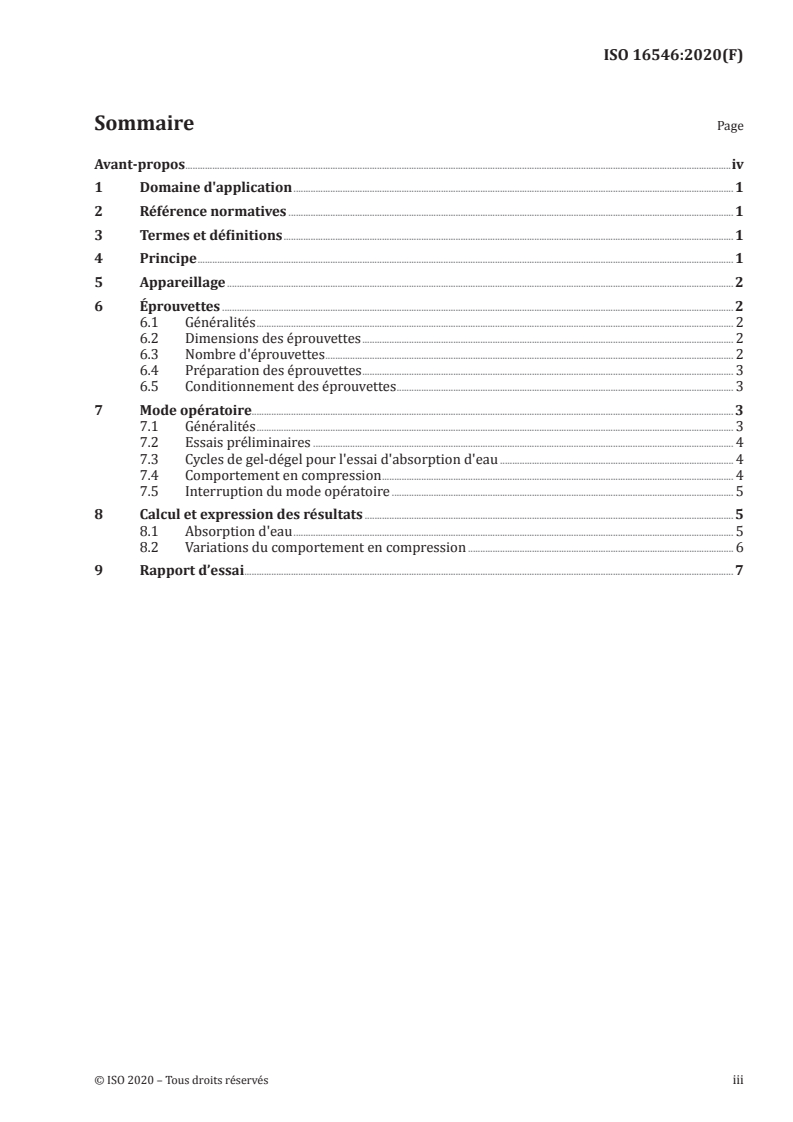

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Référence normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 2
6 Éprouvettes . 2
6.1 Généralités . 2
6.2 Dimensions des éprouvettes . 2
6.3 Nombre d'éprouvettes . 2
6.4 Préparation des éprouvettes . 3
6.5 Conditionnement des éprouvettes . 3
7 Mode opératoire. 3
7.1 Généralités . 3
7.2 Essais préliminaires . 4
7.3 Cycles de gel-dégel pour l'essai d'absorption d'eau . 4
7.4 Comportement en compression . 4
7.5 Interruption du mode opératoire . 5
8 Calcul et expression des résultats . 5
8.1 Absorption d'eau . 5
8.2 Variations du comportement en compression . 6
9 Rapport d’essai . 7
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 16546:2020(F)

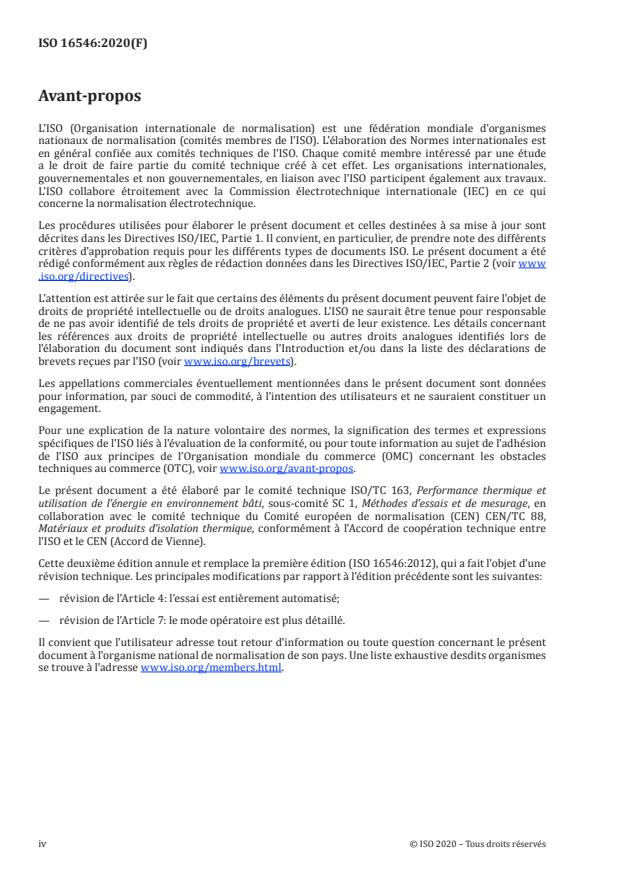

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 163, Performance thermique et
utilisation de l'énergie en environnement bâti, sous-comité SC 1, Méthodes d'essais et de mesurage, en
collaboration avec le comité technique du Comité européen de normalisation (CEN) CEN/TC 88,
Matériaux et produits d’isolation thermique, conformément à l'Accord de coopération technique entre
l'ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 16546:2012), qui a fait l'objet d'une
révision technique. Les principales modifications par rapport à l'édition précédente sont les suivantes:
— révision de l’Article 4: l’essai est entièrement automatisé;
— révision de l’Article 7: le mode opératoire est plus détaillé.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adresse www .iso .org/ members .html.
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 16546:2020(F)
Produits isolants thermiques destinés aux applications du
bâtiment — Détermination de la résistance aux effets du
gel-dégel
1 Domaine d'application
Le présent document spécifie l'équipement et la méthode d'essai permettant de déterminer les effets
sur les propriétés mécaniques et la teneur en eau du produit de cycles successifs entre des conditions
sèches à −20 °C et des conditions humides à 20 °C. Il s'applique aux produits isolants thermiques.
L'objet du présent document est la simulation des effets du gel-dégel sur les produits isolants thermiques
fréquemment exposés à l'eau et à de basses températures, par exemple, en toiture inversée ou en
isolation au contact direct de la terre.
2 Référence normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 29469, Produits isolants thermiques destinés aux applications du bâtiment — Détermination du
comportement en compression
ISO 16535, Produits isolants thermiques destinés aux applications du bâtiment — Détermination de
l'absorption d'eau à long terme par immersion
ISO 16536, Produits isolants thermiques destinés aux applications du bâtiment — Détermination de
l'absorption d'eau à long terme par diffusion
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
résistance aux effets du gel-dégel
capacité d'un produit à supporter de façon répétée un mouillage suivi de conditions de gel, quantifiée
par l'absorption d'eau et le changement de comportement en compression
4 Principe
L'essai se déroule en continu, en utilisant un procédé automatique d'application des cycles entre les
conditions spécifiées.
La résistance aux effets du gel-dégel est déterminée par la variation de la quantité d'eau absorbée
par une éprouvette ainsi que par la variation de sa résistance à la compression ou de sa contrainte en
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 16546:2020(F)

compression lorsqu'elle a été soumise à 300 cycles successifs entre des conditions sèches à −20 °C et des
conditions humides à 20 °C. L'essai doit être réalisé conjointement à l'un des essais d'absorption d'eau à
long terme suivants:
a) absorption d'eau par diffus
...

FINAL

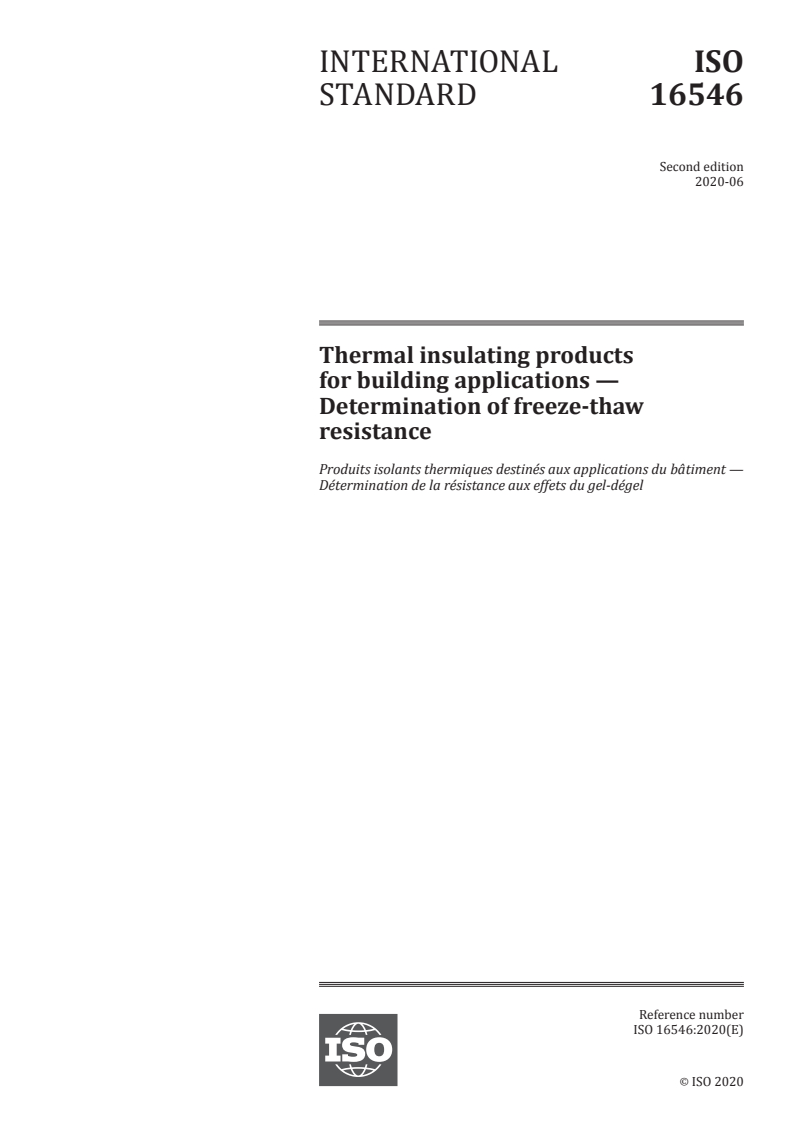

INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 16546
ISO/TC 163/SC 1
Thermal insulating products
Secretariat: DIN
for building applications —
Voting begins on:
2020­03­25 Determination of freeze-thaw
resistance
Voting terminates on:
2020­05­20
Produits isolants thermiques destinés aux applications du bâtiment —
Détermination de la résistance aux effets du gel-dégel
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 16546:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 16546:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 16546:2020(E)

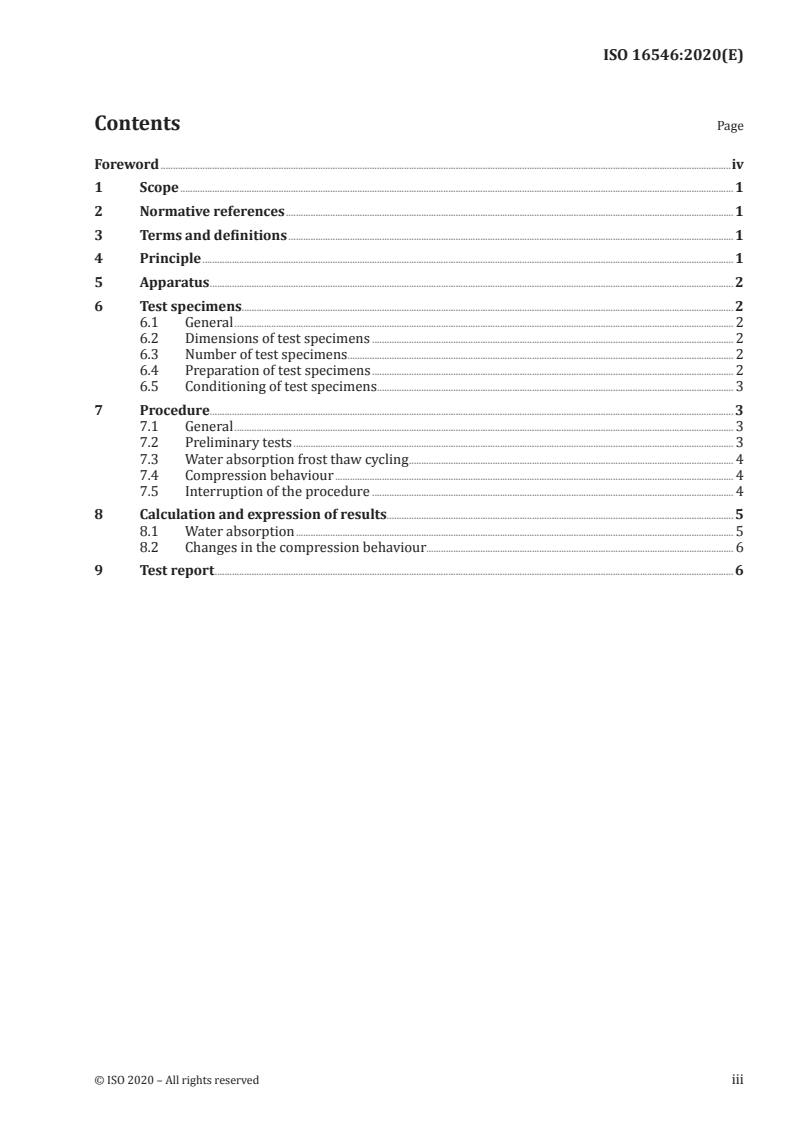

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
6 Test specimens. 2
6.1 General . 2
6.2 Dimensions of test specimens . 2
6.3 Number of test specimens . 2
6.4 Preparation of test specimens . 2
6.5 Conditioning of test specimens . 3
7 Procedure. 3
7.1 General . 3
7.2 Preliminary tests . 3
7.3 Water absorption frost thaw cycling . 4
7.4 Compression behaviour . 4
7.5 Interruption of the procedure . 4
8 Calculation and expression of results . 5
8.1 Water absorption . 5
8.2 Changes in the compression behaviour. 6
9 Test report . 6
© ISO 2020 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 16546:2020(E)

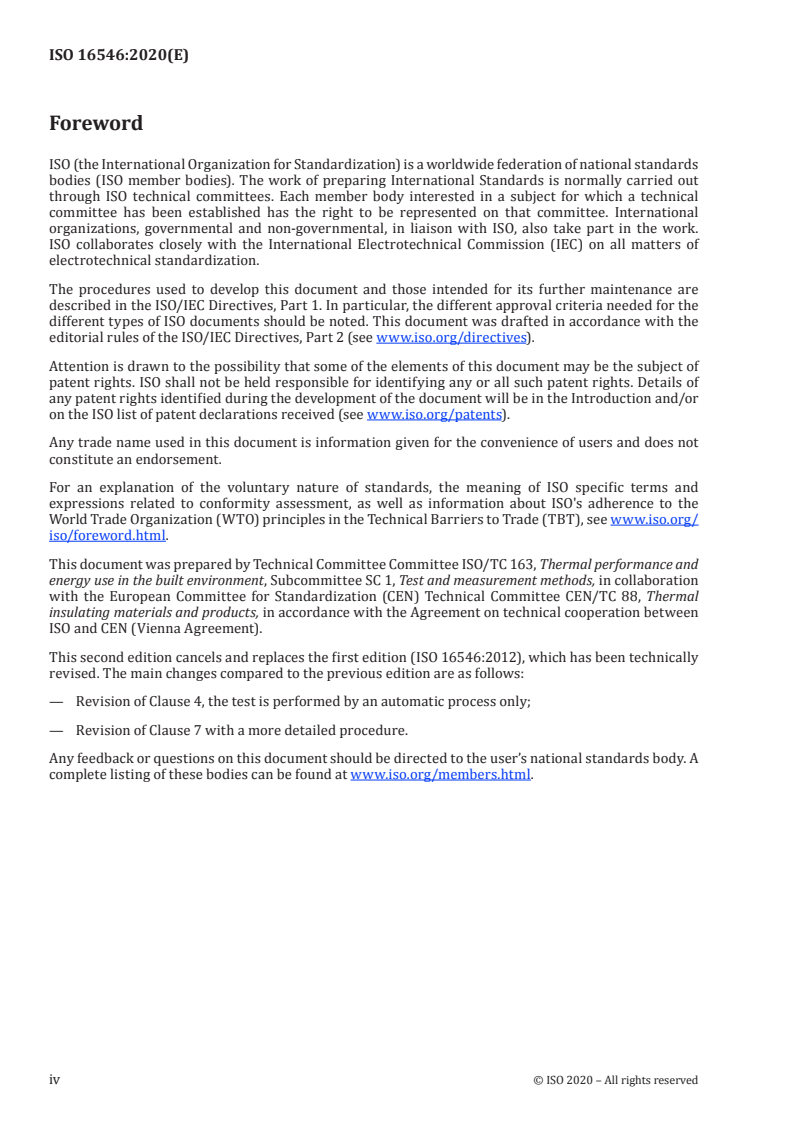

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee Committee ISO/TC 163, Thermal performance and
energy use in the built environment, Subcommittee SC 1, Test and measurement methods, in collaboration
with the European Committee for Standardization (CEN) Technical Committee CEN/TC 88, Thermal
insulating materials and products, in accordance with the Agreement on technical cooperation between
ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 16546:2012), which has been technically
revised. The main changes compared to the previous edition are as follows:
— Revision of Clause 4, the test is performed by an automatic process only;
— Revision of Clause 7 with a more detailed procedure.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved

---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 16546:2020(E)
Thermal insulating products for building applications —
Determination of freeze-thaw resistance
1 Scope
This document specifies the equipment and test method for determining the effects of successive
cycling from dry conditions at −20 °C to wet conditions at 20 °C on the mechanical properties and
moisture content of thermal insulating products.
This document is intended to simulate the freeze–thaw effects on thermal insulating products which
are frequently exposed to water and low temperature conditions, e.g. inverted roofs and unprotected
ground insulation.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 29469, Thermal insulating products for building applications — Determination of compression
behaviour
ISO 16535, Thermal insulating products for building applications — Determination of long-term water
absorption by immersion
ISO 16536, Thermal insulating products for building applications — Determination of long-term water
absorption by diffusion
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
freeze-thaw resistance
ability of a product to withstand repeated wetting followed by freezing conditions, quantified by water
absorption and change in compression behaviour
4 Principle
The test is performed continuously
...
