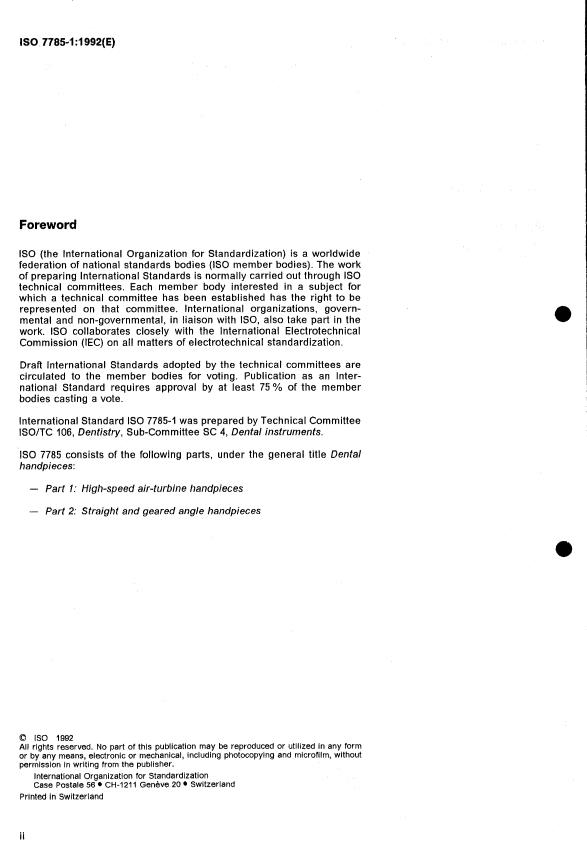

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. IS0 collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Drafi International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75% of the member
bodies casting a vote.
International Standard IS0 7785-1 was prepared by Technical Committee
ISO/TC 106, Dentistry, Sub-Committee SC 4, Dental instruments.
IS0 7785 consists of the following parts, under the general title Dental
handpieces:
- Part 1: High-speed air-turbine handpieces
- Part 2: Straight and geared angle handpieces
0 IS0 1992
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without
permission In writing from the publisher.
International Organization for Standardization
Case Postale 56 CH-I211 Genève 20 Switzerland
Prlnted in Switzerland
---------------------- Page: 2 ----------------------
~ ___ _______ -
INTERNATIONAL STANDARD IS0 7785-1 :I 992(E)
Dental handpieces -
Part 1:
H ig h-s peed a i r-t u r bi ne ha nd pieces
1 Scope 3 Requirements
This part of IS0 7785 specifies requirements and test
3.1 Materials
methods for high-speed air-turbine dental hand-
pieces.
All materials used in the construction of the hand-
pieces should be suitable for their intended use and
should be resistant to cleaning, disinfecting and
sterilizing procedures recommended by the manu-
facturer.
Compliance with these requirements cannot be ob-
jectively assessed.
Testing shall be carried out in accordance with 4.1.
2 Normative references
If in addition the requirements of 3.5 to 3.12 are
complied with, the requirement of 3.1 is considered
The following standards contain provisions which,
to be fulfilled.
through reference in this text, constitute provisions
of this part of IS0 7785. At the time of publication,
3.2 Construction
the editions indicated were valid. All standards are
subject to revision, and parties to agreements based
The construction of the handpiece should provide for
on this part of IS0 7785 are encouraged to investi-
safe and reliable operation and, if field-repairable,
gate the possibility of applying the most recent edi-
should be capable of being easily disassembled and
tions of the standards indicated below. Members of
reassembled for maintenance and repair, using
IEC and IS0 maintain registers of currently valid
readily available tools or those supplied by the
International Standards.
manu facturer.
IS0 1797:1985, Dental rotary instruments - Shanks.
Compliance with these requirements cannot be ob-
jectively assessed.
IS0 3696:1987, Water for analytical laboratory use -
Specification and test methods.
Testing shall be carried out in accordance with 4.1.
If in addition the requirements of 3.5 to 3.12 are
IS0 6507-2:1983, Metallic materials - Hardness test
complied with, the requirement of 3.2 is considered
- Vickers test - Part 2: HV 0,2 to less than UV 5.
to be fulfilled.
IS0 9168:1991, Dental handpieces - Hose connec-
3.3 General design
tors.
The handpiece should be comfortable for the oper-
IS0 9687:1992, Dental equipment - Graphical sym-
ator to use and easy to manipulate. The outside
bols.
surface should be easy to clean and particular at-
IEC 651:1979, Sound level meters. tention should be given to provide secure gripping
1
---------------------- Page: 3 ----------------------
IS0 7785-1:1992(E)
surfaces for operator manipulation. In order to re- 3.5.2 Spring-type chuck, friction grip
duce glare, highly polished surfaces should be
avoided. When the test mandrel (see figure 2) is inserted into,
or withdrawn from, the spring-type chuck, the force
Compliance with these requirements cannot be ob-
required shall be between 25 N and 45 N.
jectively assessed.
Testing shall be carried out in accordance with
Testing shall be carried out in accordance with 4.1.
4.3.1.
If in addition the requirements of 3.5 to 3.12 are
complied with, the requirement of 3.3 is considered
to be fulfilled.
3.5.3 Mechanical locking chuck
3.4 Head dimensions and nomenclature
When locked in the chuck, the force for extracting
the relevant test mandrel (see figure2) shall be at
If the manufacturer includes the head dimensions in
least 45 N.
the operator's manual (see note 1 in 5.1) they shall
be the dimensions shown in figure 1 and shall be
Testing shall be carried out in accordance with
expressed, using the nomenclature in figure 1, to an
4.3.1.
accuracy of 0,l mm on lengths and of f 1" on
angles.
When locked in the chuck, the relevant test mandrel
(figure2) shall transmit a torque of at least 4 N.cm 0
Testing shall be carried out using measurement de-
without slipping.
vices as specified in 4.2.
Testing shall be carried out in accordance with
3.5 Chuck
4.3.2.
The locking or unlocking force required to position
3.5.1 General
the rotary instrument in the chuck should be the
The chuck shall be capable of accepting rotary in- minimum force sufficient to prevent accidental un-
struments complying with IS0 1797. locking in use.
Vlslblllty
Wldth
I I
f angle

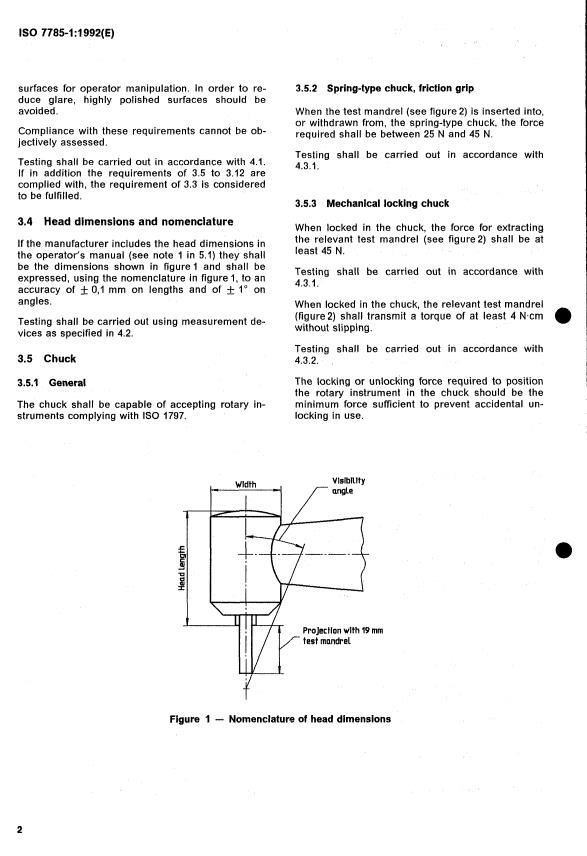

Figure 1 - Nomenclature of head dimensions
---------------------- Page: 4 ----------------------
IS0 7785-1 :I 992(E)
Di mensions in mi I I I metres
surface roughness values in micrometres
Rounded ends
0,25
(bath ends)
0.15 / -7
P
8 0.5 * 0,l 0,s f 0,l
19 f 0,l
I=
Figure 2 - Test mandrel
3.5.4 Push-button locking chucks and other 3.7 Water and spray air supply
e systems
3.7.1 General
When locked in the chuck, the force for extracting
the test mandrel (figure 2) shall be at least 25 N.
The handpiece shall provide cooling capability at the
Testing shall be carried out in accordance with operating point.
4.3.1.
Testing shall be carried out in accordance with 4.1
When locked in the chuck, the test mandrel shall and 4.4.
transmit a torque of at least 4 Nxm without slipping.
Testing shall be carried out in accordance with
3.7.2 Water cooling
4.3.2.
The handpiece shall provide water cooling capability
to the cutting portion of the rotary instrument. The
3.5.5 Eccentricity
handpiece shall be capable of attaining a water
flow-rate of at least 50 cm3/min at 200 kPa (2 bar).
The eccentricity of the test mandrel without applied
Testing shall be carried out in accordance with
load shall not exceed a total indicated run-out of
4.4.2.1.
0,03 mm.
Testing shall be carried out in accordance with
0 4.3.3. 3.7.3 Air cooling
Handpieces having air coolant capability shall direct
air to the cutting portion of the rotary instrument.
3.6 Performance
Simultaneous use with cooling water shall permit
the creation of a cooling mist. The handpiece shall
be capable of attaining an air flow-rate of at least
3.6.1 Speed
1,5 STD (Standard flow-rate) I/min.
The rotational speed of the test mandrel (figure 2)
Testing shall be carried out in accordance with
shall not be below the minimum free-running speed
4.4.2.2.
stated by the manufacturer in the operator’s manuaf
(see clause 5), wit
...
NORME
IS0
I N T E R NAT I O NA LE
3785-1
Première édition
1992-1 2-1 5
Pièces à main dentaires -
Partie I:
mé pour
Pièces à main à turbines à air cor
grandes vitesses
Dental handpieces -
Part 1: High-speed air-turbine handpieces
Numéro de référence
IS0 7785-1 11 992(F)
---------------------- Page: 1 ----------------------
IS0 7785-1:1992(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
I'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de I'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I'ISO participent également aux travaux. L'ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CE11
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 YO au moins des co-
mités membres votants.
La Norme internationale IS0 7785-1 a été élaborée par le comité techni-
que iSO/rC 106, Produits et matériel pour l'art dentaire, sous-comité SC
4, Instruments dentaires.
L'ISO 7785 comprend les parties suivantes, présentées SOUS le titre gé-
néral Pièces à main dentaires:
- Partie I: Pièces à main à turbines à air comprimé pour grandes vi-
tesses
- Partie 2: Pièces à main rectilignes et à contre-angles
0 IS0 1992
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case Postale 56 CH-1 21 1 Genève 20 Suisse
Version française tirée en 1993
Imprimé en Suisse
II
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 7785-1:1992(F)
Pièces à main dentaires -
Partie I:
Pièces à main à turbines à air comprimé pour grandes
vitesses
1 Domaine d'application 3 Prescriptions
La présente partie de I'ISO 7785 fixe les prescriptions
3.1 Matériaux
et les méthodes d'essai relatives aux pièces à main
à turbines à air comprimé pour grandes vitesses.
II convient que tous les matériaux utilisés dans la
construction des pièces à main soient adaptés à leur
emploi prévu et résistent aux opérations de net-
toyage, de désinfection et de stérilisation recomman-
2 Références normatives
dées par le fabricant.
Les normes suivantes contiennent des dispositions
à ces prescriptions ne peut pas être
La conformité
qui, par suite de la référence qui en est faite, consti-
évaluée objectivement.
tuent des dispositions valables pour la présente partie
à 4.1. Si, de
L'essai doit être réalisé conformément
de I'ISO 7785. Au moment de la publication, les édi-
plus, les prescriptions de 3.5 à 3.12 sont remplies, la
tions indiquées étaient en vigueur. Toute norme est
prescription de 3.1 est considérée comme satisfaite.
sujette à révision et les parties prenantes des accords
fondés sur la présente partie de I'ISO 7785 sont invi-
tées à rechercher la possibilité d'appliquer les éditions
3.2 Construction
0 les plus récentes des normes indiquées ci-après. Les
membres de la CE1 et de I'ISO possèdent le registre
II convient que la construction de la pièce à main soit
à un moment
des Normes internationales en vigueur
telle qu'elle permette un fonctionnement fiable et en
donné.
toute sécurité; si elle est conçue pour être réparée in
situ, il convient qu'elle soit facilement démontable et
IS0 1797:1985, instruments rotatifs dentaires -
remontable pour l'entretien et la réparation, à l'aide
Queues.
d'outils disponibles rapidement ou de ceux fournis par
le fabricant.
IS0 3696:1987, Eau pour laboratoire à usage analyti-
La conformité à ces prescriptions ne peut pas être
que - Spécification et méthodes d'essai.
évaluée objectivement,
IS0 6507-2:1983, Matériaux métalliques - Essai de
L'essai doit être effectué conformément à 4.1. Si, de
dureté - Essai Vickers - Partie 2: HV 0,2 à HV 5
plus, les prescriptions de 3.5 à 3.12 sont remplies, la
exclu.
prescription de 3.2 est considérée comme satisfaite.
IS0 91 68:1991, Pièces à main dentaires -
Connexions. 3.3 Conception générale
Il convient que la pièce à main soit d'un usage aisé
IS0 9687:1993, Matériel dentaire - Symboles gra-
pour l'opérateur et facile à manipuler. Il est bon que
phiques.
la surface externe soit facile à nettoyer et qu'une at-
CE1 651 :I 979, Sonomètres. tention particulière soit apportée afin de prévoir des
1
---------------------- Page: 3 ----------------------
IS0 7785-1:1992(m
surfaces de prise assurant une manipulation aisée. L'essai doit être effectué conformément à 4.3.1 .
Afin de réduire tout éblouissement, il est utile d'éviter
les surfaces très polies. Lorsqu'elle est serrée dans le mandrin, la tige d'essai
appropriée (figure 2) doit transmettre un couple d'au
La conformité à ces prescriptions ne peut pas être
moins 4 N-cm sans tourner.
évaluée objectivement.
L'essai doit être réalisé conformément à 4.3.2.
L'essai doit être effectué conformément à 4.1. Si, de
plus, les prescriptions de 3.5 à 3.12 sont remplies, la
II convient que la force de serrage ou de desserrage
prescription de 3.3 est considérée comme satisfaite.
requise pour la mise en place de l'instrument rotatif
dans le mandrin soit la force minimale suffisante pour

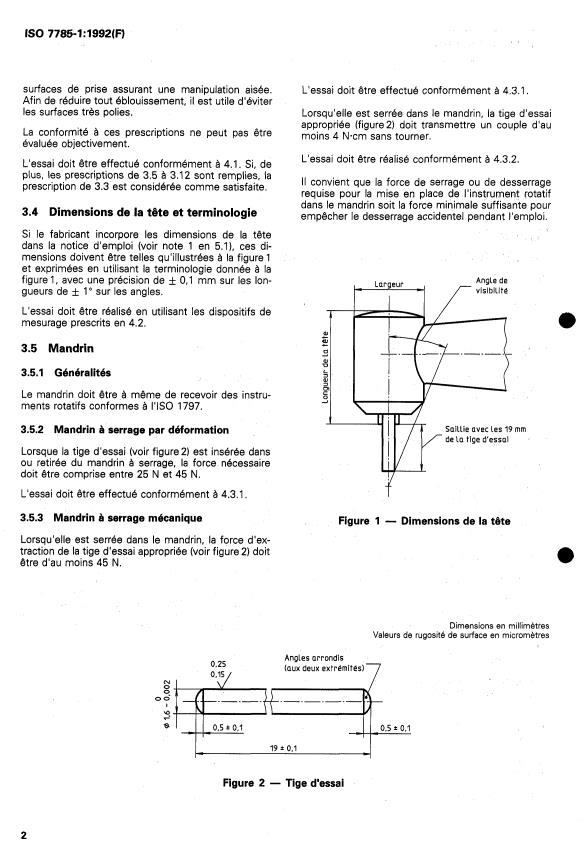

3.4 Dimensions de la tête et terminologie
empêcher le desserrage accidentel pendant l'emploi.
Si le fabricant incorpore les dimensions de la tête
dans la notice d'emploi (voir note 1 en 5.11, ces di-
mensions doivent être telles qu'illustrées à la figure 1
et exprimées en utilisant la terminologie donnée à la
figure 1, avec une précision de f 0,l mm sur les lon-
gueurs de f 1" sur les angles.
L'essai doit être réalisé en utilisant les dispositifs de
I,
mesurage prescrits en 4.2.
al
+
E
3.5 Mandrin d
-.I
al
'D
L
3.5.1 Généralités
al
m
c
Le mandrin doit être à même de recevoir des instru-
2 O
ments rotatifs conformes à I'ISO 1797.
\
Saillie avec les 19 mm
3.5.2 Mandrin à serrage par déformation
de la tige d'essai
Lorsque la tige d'essai (voir figure 2) est insérée dans
ou retirée du mandrin à serrage, la force nécessaire
I/
doit être comprise entre 25 N et 45 N.
à 4.3.1 ,
L'essai doit être effectué conformément
3.5.3 Mandrin à serrage mécanique
Figure 1 - Dimensions de la tête
Lorsqu'elle est serrée dans le mandrin, la force d'ex-
traction de la tige d'essai appropriée (voir figure 2) doit
être d'au moins 45 N.
Dimensions en millimètres
Valeurs de rugosité de surface en micromètres
Angles arrondis
0.25
(aux deux extrémites)
0.15 /
7
7
8 0.5 * 0,l 0,s * 0.1
oiIp-J
I- 19 * 0,l -
Figure 2 - Tige d'essai
2
---------------------- Page: 4 ----------------------
IS0 7785-1 :1992(F)
3.5.4 Mandrin de serrage à bouton-poussoir et 3.7.3 Refroidissement par air
autres systèmes
Les pièces à main disposant d'un refroidissement par
Lorsqu'elle est serrée dans le mandrin, la force d'ex-
jet d'air doivent diriger l'air sur la partie active de
traction de la tige d'essai (figure21 doit être d'au l'instrument rotatif. L'utilisation simultanée d'un jet
moins 25 N. d'air et d'eau de refroidissement doit permettre la
création d'un brouillard de refroidissement. La pièce
L'essai doit être effectué conformément à 4.3.1.
à main doit pouvoir assurer un débit de 1,5 Ilmin (dé-
bit standard).
Lorsqu'elle est serrée dans le mandrin, la tige d'essai
doit transmettre un couple d'au moins 4 Nncm sans
L'essai doit être effectué conformément à 4.4.2.2.
tourner.
L'essai doit être effectué conformément à 4.3.2.
3.8 Accouplement de la pièce à main
La configuration, les dimensions et les tolérances de
3.5.5 Excentricité
connexions pour entrée d'air, sortie d'air, jet d'air, eau
de refroidissement et éclairage à fibres optiques doi-
L'excentricité de la tige d'essai non chargée ne doit
vent être conformes à I'ISO 9168.
pas dépasser une excentricité totale indiquée de
0,03 mm.
L'essai doit être effectué par inspection et mesurage.
.) L'essai doit être effectué conformément à 4.3.3.
3.9 Pression d'air
3.6 Caractéristiques de fonctionnement
La pièce à main doit rester intacte, c'est-à-dire qu'elle
ne doit ni se rompre ni éclater lorsqu'elle est soumise
3.6.1 Vitesse
à une pression d'air de 50 % supérieure à la pression
d'utilisation recommandée [voir l'article 5 d)].
La vitesse de rotation de la tige d'essai (figure21 ne
L'essai doit être effectué conformément à 4.5.
doit pas être inférieure à la vitesse de régime libre
minimale indiquée par le fabricant dans les instruc-
tions d'emploi (voir arti
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
