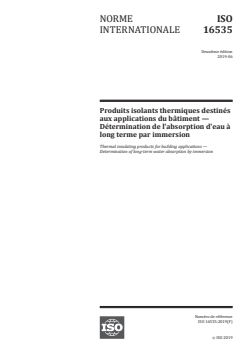

ISO 16535:2019

NORME ISO
INTERNATIONALE 16535
Deuxième édition
2019-06
Produits isolants thermiques destinés
aux applications du bâtiment —
Détermination de l'absorption d'eau à
long terme par immersion
Thermal insulating products for building applications —
Determination of long-term water absorption by immersion
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

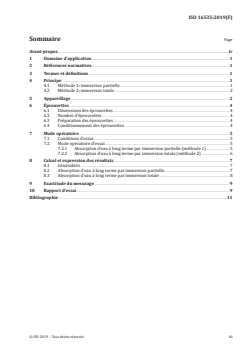

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
4.1 Méthode 1: immersion partielle . 1
4.2 Méthode 2: immersion totale . 2
5 Appareillage . 2
6 Éprouvettes . 4
6.1 Dimensions des éprouvettes . 4
6.2 Nombre d’éprouvettes . 4
6.3 Préparation des éprouvettes . 4
6.4 Conditionnement des éprouvettes . 4
7 Mode opératoire. 5
7.1 Conditions d’essai . 5
7.2 Mode opératoire d’essai . 5
7.2.1 Absorption d’eau à long terme par immersion partielle (méthode 1) . 5
7.2.2 Absorption d’eau à long terme par immersion totale (méthode 2) . 6
8 Calcul et expression des résultats . 7
8.1 Généralités . 7
8.2 Absorption d’eau à long terme par immersion partielle . 7
8.3 Absorption d’eau à long terme par immersion totale . 8
9 Exactitude du mesurage. 9
10 Rapport d’essai . 9
Bibliographie .11

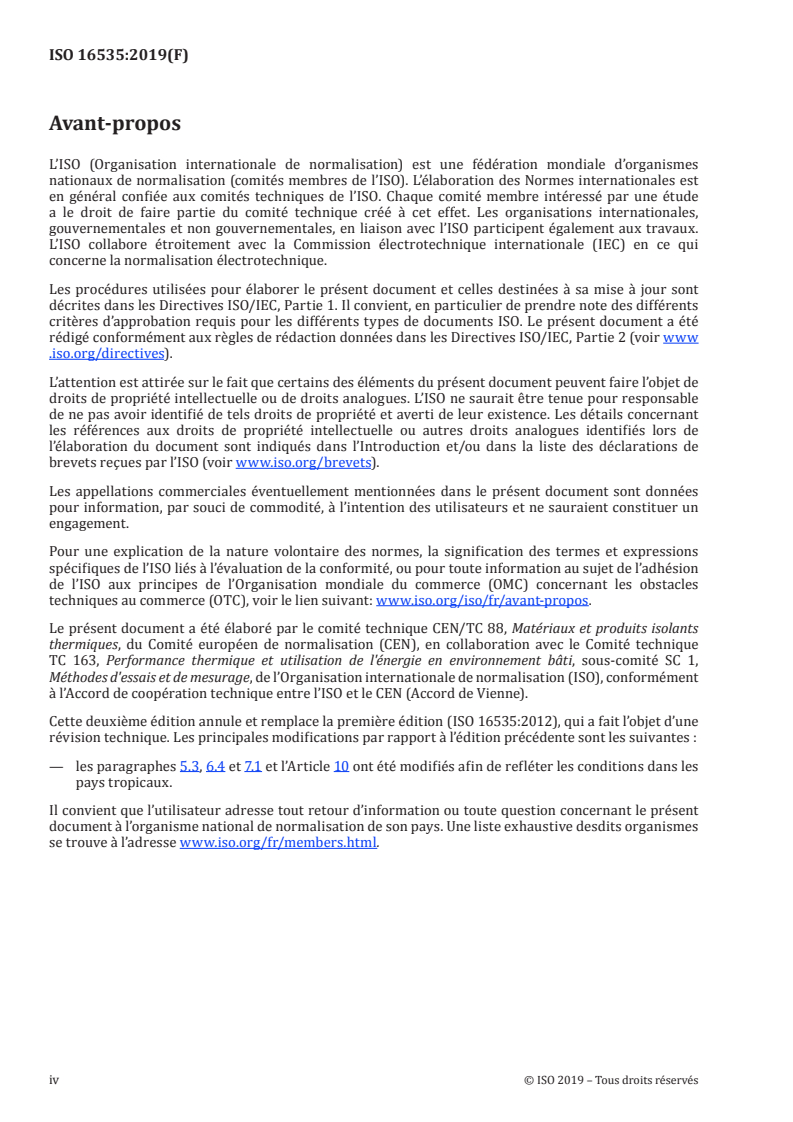

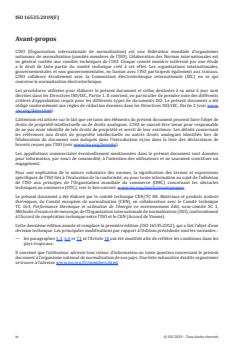

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique CEN/TC 88, Matériaux et produits isolants
thermiques, du Comité européen de normalisation (CEN), en collaboration avec le Comité technique
TC 163, Performance thermique et utilisation de l'énergie en environnement bâti, sous-comité SC 1,
Méthodes d'essais et de mesurage, de l’Organisation internationale de normalisation (ISO), conformément
à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 16535:2012), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes :
— les paragraphes 5.3, 6.4 et 7.1 et l’Article 10 ont été modifiés afin de refléter les conditions dans les
pays tropicaux.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 16535:2019(F)
Produits isolants thermiques destinés aux applications du
bâtiment — Détermination de l'absorption d'eau à long
terme par immersion
1 Domaine d’application
Le présent document spécifie l’équipement et les modes opératoires permettant de déterminer
l’absorption d’eau à long terme des éprouvettes. Il s’applique aux produits isolants thermiques.
Le présent document spécifie deux options:
— Méthode 1: immersion partielle;
— Méthode 2: immersion totale.
L’absorption d’eau à long terme par immersion partielle est destinée à simuler l’absorption d’eau causée
par une exposition prolongée à l’eau.
L’absorption d’eau à long terme par immersion totale n’est pas directement liée aux conditions sur
site, mais a été reconnue comme étant une condition d’essai pertinente pour certains produits dans
certaines applications.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 29768, Produits isolants thermiques destinés aux applications du bâtiment — Détermination des
dimensions linéaires des éprouvettes d'essai
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/;
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp.
4 Principe
4.1 Méthode 1: immersion partielle
L’absorption d’eau à long terme par immersion partielle est déterminée en mesurant la variation de
masse d’une éprouvette dont la partie inférieure est au contact de l’eau pendant une période de 28 jours.
L’eau en excès adhérant à la surface, mais qui n’est pas absorbée par l’éprouvette, est égouttée dans la
méthode 1A ou prise en compte par déduction de la prise d’eau initiale dans la méthode 1B.
Légende
1 Bac à eau
2 Charge pour maintenir l’éprouvette en position
3 Éprouvette
Figure 1 — Exemple de dispositif d’essai d’immersion partielle (méthodes 1A et 1B)
4.2 Méthode 2: immersion totale
L’absorption d’eau à long terme par immersion totale est déterminée en mesurant la variation de masse
de l’éprouvette totalement immergée dans l’eau pendant une période de 28 jours.
L’eau en excès adhérant à la surface, mais qui n’est pas absorbée par l’éprouvette, est égouttée dans
la méthode 2A ou prise en compte par déduction de la prise d’eau initiale dans la méthode 2B. La
méthode 2C utilise le principe d’Archimède pour permettre de déterminer l’absorption d’eau sans
retirer l’échantillon du bac à eau.
Légende
1 Bac à eau
2 Charge pour maintenir l’éprouvette en position
3 Éprouvette
Figure 2 — Exemple de dispositif d’essai pour déterminer l’absorption d’eau par immersion
totale (méthodes 2A et 2B)
5 Appareillage
5.1 Balance, permettant de déterminer la masse d’une éprouvette avec une exactitude de 0,1 g.
2 © ISO 2019 – Tous droits réservés

5.2 Bac à eau, muni d’un dispositif permettant de maintenir le niveau d’eau constant à ± 2 mm près, et
d’un dispositif permettant de maintenir l’éprouvette dans la position requise.
Des exemples de dispositifs d’essai sont donnés aux Figures 1, 2 et 3. Le dispositif permettant de
maintenir l’éprouvette en position ne doit pas couvrir plus de 15 % de l’aire de la section droite de
l’éprouvette, qui est en contact avec l’eau. Le dispositif doit être tel qu’il ne modifie pas la forme initiale
de l’éprouvette.
Légende
1 Balance
2 Table de pesée
3 Liaison
4 Bac à eau
5 Eau
6 Cage grillagée en matériau inoxydable avec tiges de fixation ou réceptacle assez lourd pour compenser la
poussée de l’éprouvette
7 Éprouvette
Figure 3 — Exemple de dispositif d’essai pour déterminer l’absorption d’eau par immersion
totale (méthode 2C)
5.3 Eau du robinet, maintenue à une température de (23 ± 5) °C. En cas de litige, de l’eau déionisée
doit être utilisée.
Dans les pays tropicaux, des conditions de conditionnement et d’essai différentes peuvent être
pertinentes. Dans de tels cas, la température doit être de (27 ± 5) °C et cela doit être indiqué dans le
rapport d’essai.
5.4 Équipement d’égouttage.
Des exemples sont donnés aux Figures 4 a) et 4 b).
a) b)
Légende
1 Treillis en acier inoxydable
2 Éprouvette
3 Plaque perforée en acier inoxydable
d Épaisseur de l’échantillon
Figure 4 — Exemples d’équipement d’égouttage
6 Éprouvettes
6.1 Dimensions des éprouvett
...
