ISO 20785-2:2020

NORME ISO
INTERNATIONALE 20785-2
Deuxième édition
2020-07
Dosimétrie pour l'exposition au
rayonnement cosmique à bord d'un
avion civil —
Partie 2:
Caractérisation de la réponse des
instruments
Dosimetry for exposures to cosmic radiation in civilian aircraft —
Part 2: Characterization of instrument response
Numéro de référence
ISO 20785-2:2020(F)
©
ISO 2020

---------------------- Page: 1 ----------------------
ISO 20785-2:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 20785-2:2020(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
3.1 Termes généraux . 1
3.2 Termes apparentés aux grandeurs et aux unités . 5
3.3 Champ de rayonnement atmosphérique . 7
4 Considérations générales . 8
4.1 Champ de rayonnement cosmique dans l’atmosphère . 8
4.2 Aspects généraux à considérer pour la dosimétrie du rayonnement cosmique
à bord d’un avion et exigences relatives à la caractérisation de la réponse des
instruments .10
4.3 Considérations générales concernant les mesurages aux altitudes de vol des avions .11
5 Champs et modes opératoires d’étalonnage .12
5.1 Considérations générales .12
5.2 Caractérisation d’un instrument.15
5.2.1 Détermination des caractéristiques dosimétriques d’un instrument.15
5.2.2 Champs de rayonnement de référence .16
5.2.3 Rayonnement diffusé .17
5.2.4 Effet des autres types de rayonnement .17
5.2.5 Exigences relatives à la caractérisation dans des conditions différentes
des conditions de référence .17
5.2.6 Utilisation de simulations numériques .18
5.3 Logiciels associés aux instruments .18
5.3.1 Modes opératoires de développement des logiciels .18
5.3.2 Essais logiciels .19
5.3.3 Analyse des données dans des feuilles de calcul .19
6 Incertitudes.19
7 Remarques concernant les essais de performances .19
Annexe A (informative) Distributions en énergie représentatives de la fluence de particules
pour le rayonnement cosmique à des altitudes de vol d’avion dans les conditions
de période d’activité solaire minimale et maximale et pour la coupure de rigidité
géomagnétique verticale minimale et maximale .20
Annexe B (informative) Champs de rayonnement recommandés pour les étalonnages .26
Annexe C (informative) Mesurages comparatifs .30
Annexe D (informative) Installations d’irradiation de particules chargées.32
Bibliographie .33
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 20785-2:2020(F)

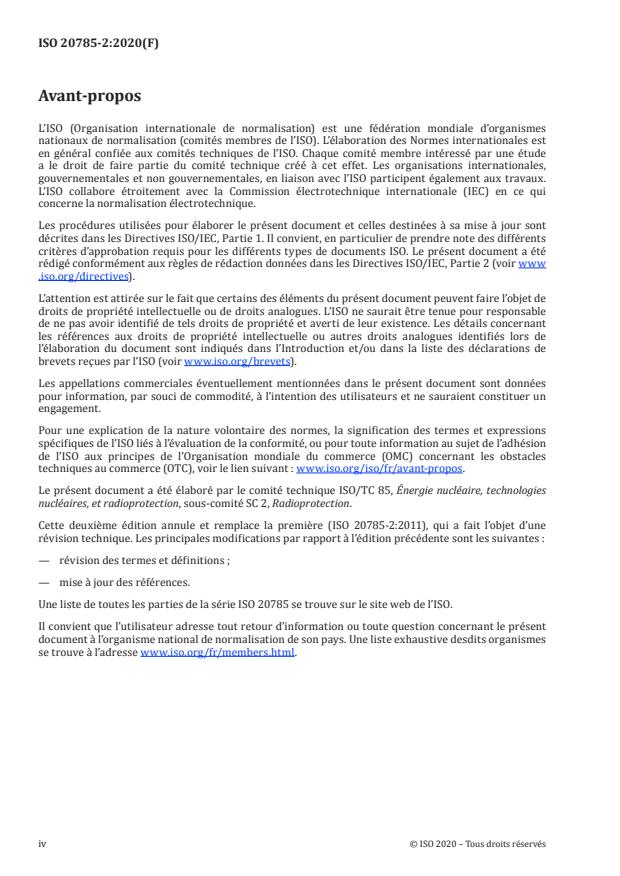

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant : www .iso .org/ iso/ fr/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 85, Énergie nucléaire, technologies
nucléaires, et radioprotection, sous-comité SC 2, Radioprotection.
Cette deuxième édition annule et remplace la première (ISO 20785-2:2011), qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes :
— révision des termes et définitions ;
— mise à jour des références.
Une liste de toutes les parties de la série ISO 20785 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 20785-2:2020(F)

Introduction
Le personnel navigant est exposé à des niveaux élevés de rayonnement cosmique d’origine galactique
et solaire, ainsi qu’au rayonnement secondaire produit dans l’atmosphère, dans la structure de
l’avion et son contenu. Suivant les recommandations de la Commission internationale de protection
[1] [2]
radiologique (CIPR) dans la Publication 60 , confirmées par la Publication 103 , l’Union
[3]
européenne (UE) a établi la révision d’une Directive relative aux normes de sécurité de base et
[4]
l’Agence internationale de l’énergie atomique (IAEA) a publié une version révisée des normes de
sécurité de base. Ces normes classaient parmi les expositions professionnelles le cas de l’exposition
aux sources naturelles de rayonnements ionisants, y compris le rayonnement cosmique. Cette Directive
de l’UE exige de prendre en compte l’exposition du personnel navigant susceptible de recevoir plus de
1 mSv par an. Elle identifie ensuite les quatre mesures de protection suivantes :
a) évaluer l’exposition du personnel concerné ;
b) prendre en compte l’exposition évaluée lors de l’organisation des programmes de travail, en vue de
réduire les doses du personnel navigant le plus fortement exposé ;
c) informer les travailleurs concernés sur les risques pour la santé que leur travail implique ; et
d) appliquer les mêmes règles de protection spécifiques en cas de grossesse pour le personnel navigant
féminin, eu égard à « l’enfant à naître », que pour tout autre travailleur exposé de sexe féminin.
La Directive du Conseil de l’UE a déjà été intégrée aux lois et réglementations des états membres de l’UE
ainsi que dans les normes et modes opératoires de sécurité de l’aviation de l’Agence européenne pour
la sécurité aérienne (European Air Safety Agency). D’autres pays tels que le Canada et le Japon ont émis
des règles ou des recommandations à l’attention de leurs compagnies aériennes pour gérer la question
de l’exposition du personnel navigant.
Les grandeurs de protection concernées, dans un cadre réglementaire et législatif, sont la dose
équivalente (au fœtus) et la dose efficace. L’exposition de l’organisme au rayonnement cosmique est
globalement uniforme et l’abdomen maternel ne fournit aucune protection particulière au fœtus.
Ainsi, la dose équivalente au fœtus peut être considérée comme égale à la dose efficace reçue par la
mère. Les doses liées à l’exposition à bord des avions sont généralement prévisibles, et des événements
comparables à des expositions non prévues à d’autres postes de travail sous rayonnement ne peuvent
pas habituellement se produire (à l’exception rare des éruptions solaires extrêmement intenses
produisant des particules solaires très énergétiques). Le recours à des dosimètres individuels pour un
usage de routine n’est pas considéré comme nécessaire. L’approche préférée pour l’évaluation des doses
reçues par le personnel navigant, si nécessaire, consiste à calculer directement la dose efficace par
unité de temps, en fonction des coordonnées géographiques, de l’altitude et de la phase du cycle solaire,
et à combiner ces valeurs avec les informations concernant le vol et le tableau de service du personnel,
afin d’obtenir des estimations des doses efficaces pour les individus. Cette approche est recommandée
[5] [6]
par la CIPR dans les Publications 75 et 132 et dans la directive de la Commission européenne.
Le rôle des calculs dans ce mode opératoire est unique par rapport aux méthodes d’évaluation
habituellement utilisées en radioprotection et il est largement admis qu’il convient de valider les doses
[7]
calculées par mesurage . La dose efficace n’est pas directement mesurable. La grandeur opérationnelle
utilisée est l’équivalent de dose ambiant, H*(10). Afin de valider les doses évaluées en termes de dose
efficace, il est possible de calculer les débits d’équivalent de dose ambiant ou les doses pendant le vol,
en termes d’équivalent de dose ambiant, ainsi que les valeurs de cette grandeur déterminées par des
mesurages traçables à des étalons nationaux et en prenant correctement en compte les réponses des
instruments et les incertitudes associées. La validation des calculs de l’équivalent de dose ambiant
par une méthode de calcul particulière peut être considérée comme la validation du calcul de la
dose efficace par le même code de calcul, mais cette étape du processus d’évaluation peut nécessiter
d’être confirmée. La variante consiste à établir, a priori, que l’équivalent de dose ambiant constitue
un bon estimateur de la dose efficace et de la dose équivalente destinée au fœtus pour les champs
de rayonnements considérés, de la même façon que l’utilisation de l’équivalent de dose individuel est
justifiée pour l’estimation de la dose efficace des travailleurs sous rayonnement au niveau du sol.
© ISO 2020 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 20785-2:2020(F)

Le champ de rayonnement auquel est soumis un avion aux altitudes de vol est complexe, avec la présence
de nombreux types de rayonnements ionisants dont les énergies peuvent atteindre plusieurs GeV. Les
réponses des instruments aux particules et aux énergies du champ de rayonnement atmosphérique
qui ne sont pas couvertes par les champs de référence sont soigneusement prises en compte lors de
l’évaluation des résultats de mesure. Dans de nombreux cas, les méthodes employées pour déterminer
l’équivalent de dose ambiant à bord d’un avion sont semblables à celles utilisées auprès d’accélérateurs
haute énergie dans les laboratoires de recherche. Des méthodes dosimétriques et des méthodes
d’étalonnage des dispositifs dosimétriques peuvent par conséquent être recommandées, ainsi que
les techniques permettant de conserver la traçabilité des mesurages dosimétriques à des étalons
nationaux. Il convient de réaliser les mesurages dosimétriques destinés à évaluer l’équivalent de
dose ambiant à l’aide de méthodes précises et fiables qui assurent la qualité des relevés fournis aux
travailleurs et aux autorités en charge de la réglementation. Le présent document a pour objectif de
spécifier les modes opératoires permettant de déterminer les réponses des instruments dans différents
champs de rayonnement de référence, lesquelles réponses serviront de base pour la caractérisation
correcte des instruments utilisés pour déterminer l’équivalent de dose ambiant à bord d’un avion aux
altitudes de vol.
Les exigences relatives à la détermination et à l’enregistrement de l’exposition au rayonnement cosmique
du personnel navigant font partie intégrante de la législation nationale des États membres de l’UE et
d’autres pays. Il est souhaitable d’harmoniser les méthodes permettant de déterminer l’équivalent de
dose ambiant et d’étalonner les instruments utilisés afin de garantir la compatibilité des mesurages
effectués avec de tels instruments.
Le présent document est destiné à être utilisé par les laboratoires d’étalonnages primaire et secondaire
dans le domaine des rayonnements ionisants, par le personnel des services de radioprotection employé
par les organismes publics et par les entreprises industrielles, intéressées par la détermination de
l’équivalent de dose ambiant du personnel navigant.
vi © ISO 2020 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 20785-2:2020(F)
Dosimétrie pour l'exposition au rayonnement cosmique à
bord d'un avion civil —
Partie 2:
Caractérisation de la réponse des instruments
1 Domaine d’application
Le présent document spécifie les méthodes et les modes opératoires permettant de caractériser les
réponses des dispositifs utilisés pour déterminer l’équivalent de dose ambiant en vue de l’évaluation
de l’exposition au rayonnement cosmique à bord d’un avion. Les méthodes et les modes opératoires
doivent être considérés comme des exigences minimales.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
Guide ISO/IEC 98-1, Incertitude de mesure — Partie 1 : Introduction à l’expression de l’incertitude de mesure
Guide ISO/IEC 98-3, Incertitude de mesure — Partie 3 : Guide pour l’expression de l’incertitude de mesure
(GUM: 1995)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l’adresse https:// www .iso .org/ obp ;
— IEC Electropedia : disponible à l’adresse http:// www .electropedia .org/ .
3.1 Termes généraux
3.1.1
angle d’incidence du rayonnement
α
angle entre la direction de l’incidence du rayonnement et la direction de référence de l’instrument
3.1.2
étalonnage
opération qui, dans des conditions spécifiées, établit une relation entre la grandeur conventionnelle, H ,
0
et l’indication, G
Note 1 à l'article: Un étalonnage peut être exprimé sous la forme d’un énoncé, d’une fonction d’étalonnage, d’un
diagramme d’étalonnage, d’une courbe d’étalonnage ou d’une table d’étalonnage. Dans certains cas, il peut
consister en une correction additive ou multiplicative de l’indication avec une incertitude de mesure associée.
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 20785-2:2020(F)

Note 2 à l'article: Il est important de ne pas confondre l’étalonnage avec l’ajustage d’un système de mesure,
souvent appelé improprement « auto‑étalonnage », ni avec la vérification de l’étalonnage.
3.1.3
coefficient d’étalonnage
N
coeff
quotient de la valeur conventionnelle d’une grandeur à mesurer et de l’indication corrigée de
l’instrument
Note 1 à l'article: Le coefficient d’étalonnage est équivalent au facteur d’étalonnage multiplié par la constante de
l’instrument.
Note 2 à l'article: L’inverse du coefficient d’étalonnage, N , est la réponse.
coeff
Note 3 à l'article: Pour l’étalonnage de quelques instruments, par exemple les chambres d’ionisation, la constante
de l’instrument et le facteur d’étalonnage ne sont pas identifiés séparément, mais sont appliqués ensemble en
tant que coefficient d’étalonnage.
Note 4 à l'article: Il est nécessaire, pour éviter toute confusion, d’indiquer la grandeur à mesurer, par exemple
le coefficient d’étalonnage en ce qui concerne la fluence, N , le coefficient d’étalonnage en ce qui concerne le
Φ
kerma, N , ou le coefficient d’étalonnage en ce qui concerne la dose absorbée, N .
K D
3.1.4
facteur d’étalonnage
N
fact
facteur par lequel le produit de l’indication corrigée et de la constante associée de l’instrument est
multiplié afin d’obtenir la valeur conventionnelle d’une grandeur à mesurer dans les conditions de
référence
Note 1 à l'article: Le facteur d’étalonnage n’a pas de dimension.
Note 2 à l'article: L’indication corrigée est l’indication de l’instrument corrigée en fonction de l’effet des grandeurs
d’influence, le cas échéant.
Note 3 à l'article: La valeur du facteur d’étalonnage peut varier selon l’expression quantitative de la grandeur à
mesurer. Dans de tels cas, la réponse de l’ensemble de détecteur est dite non constante.
3.1.5
valeur de la grandeur mesurée
valeur mesurée
M
valeur d’une grandeur représentant un résultat de mesure
Note 1 à l'article: Pour un mesurage impliquant des indications répétées, chacune peut être utilisée pour
fournir une valeur mesurée correspondante. Cet ensemble de valeurs mesurées peut ensuite être utilisé pour
calculer une valeur mesurée résultante, telle qu’une valeur moyenne ou une valeur médiane, en général avec une
incertitude de mesure associée qui décroît.
Note 2 à l'article: Lorsque l’étendue des valeurs vraies considérées comme représentant le mesurande est petite
par rapport à l’incertitude de mesure, une valeur mesurée peut être considérée comme une estimation d’une
valeur vraie par essence unique, souvent sous la forme d’une moyenne ou d’une médiane de valeurs mesurées
individuelles obtenues par des mesurages répétés.
Note 3 à l'article: Lorsque l’étendue des valeurs vraies considérées comme représentant le mesurande n’est pas
petite par rapport à l’incertitude de mesure, une valeur mesurée est souvent une estimation d’une moyenne ou
d’une médiane de l’ensemble des valeurs vraies.
Note 4 à l'article: Dans le Guide ISO/IEC 98-3:2008, les termes « résultat de mesure » et « estimation de la valeur
du mesurande », ou simplement « estimation du mesurande », sont utilisés au sens de « valeur mesurée ».
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 20785-2:2020(F)

3.1.6
valeur conventionnelle
valeur conventionnelle d’une grandeur
H
0
valeur attribuée à une grandeur par un accord pour un usage donné
Note 1 à l'article: Le terme « valeur conventionnellement vraie » est quelquefois utilisé pour ce concept, mais son
utilisation est déconseillée.
Note 2 à l'article: Une valeur conventionnelle est quelquefois une estimation d’une valeur vraie.
Note 3 à l'article: Une valeur conventionnelle est généralement considérée comme associée à une incertitude de
mesure convenablement petite, qui peut être nulle.
[8][9][10]
Note 4 à l'article: Dans la série ISO 20785 , la valeur conventionnelle est la meilleure estimation de la
valeur de la grandeur à mesurer, déterminée par un étalon primaire ou par un étalon secondaire traçable à un
étalon primaire.
3.1.7
facteur de correction
k
facteur appliqué à une indication (3.1.9) en vue de corriger l’écart existant entre les conditions de
mesure et les conditions de référence
Note 1 à l'article: Si la correction de l’effet de l’écart d’une grandeur d’influence exige un facteur, la grandeur
d’influence est de type F.
3.1.8
terme de correction
G
S
terme appliqué à une indication (3.1.9) en vue de corriger l’indication nulle ou l’écart existant entre les
conditions de mesure et les conditions de référence
Note 1 à l'article: Si la correction de l’effet de l’écart d’une grandeur d’influence exige un terme, la grandeur
d’influence est de type S.
3.1.9
indication
G
valeur fournie par un instrument de mesure ou un système de mesure
Note 1 à l'article: Une indication peut être présentée sous forme visuelle ou acoustique, ou peut être transférée
à un autre dispositif. Elle est souvent donnée par la position d’un pointeur sur un affichage pour les sorties
analogiques, par un nombre affiché ou imprimé pour les sorties numériques, par une configuration codée pour
les sorties codées, ou par la valeur assignée pour les mesures matérialisées.
Note 2 à l'article: Une indication et la valeur de la quantité mesurée correspondante ne sont pas nécessairement
des valeurs de grandeurs de même nature.
3.1.10
grandeur d’influence
grandeur qui, lors d’un mesurage direct, n’a pas d’effet sur la grandeur effectivement mesurée, mais a
un effet sur la relation entre l’indication (3.1.9) et le résultat de mesure
Note 1 à l'article: Un mesurage indirect implique une combinaison de mesurages directs, sur chacun desquels des
grandeurs d’influence peuvent avoir un effet.
Note 2 à l'article: Dans le Guide ISO/IEC 98‑3:2008, le concept « grandeur d’influence » est défini comme dans
[11]
le Guide ISO/IEC 99:2007 , de façon à comprendre non seulement les grandeurs qui ont un effet sur le système
de mesure, comme dans la définition ci‑dessus, mais aussi celles qui ont un effet sur les grandeurs effectivement
mesurées. En outre, dans le Guide ISO/IEC 98-3, ce concept n’est pas limité aux mesurages directs.
© ISO 2020 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 20785-2:2020(F)

Note 3 à l'article: La correction de l’effet de la grandeur d’influence peut exiger un facteur de correction (pour
une grandeur d’influence de type F) et/ou un terme de correction (pour une grandeur d’influence de type S) à
appliquer à l’indication de l’ensemble de détecteur, par exemple dans le cas de perturbations microphoniques ou
électromagnétiques.
EXEMPLE L’indication donnée par une chambre d’ionisation non scellée est influencée par la température
et la pression de l’atmosphère environnante. Bien qu’elles soient requises pour déterminer la valeur de la dose, le
mesurage de ces deux grandeurs n’est pas l’objectif principal.
3.1.11
constante de l’instrument
c
i
valeur par laquelle l’indication (3.1.9) de l’instrument, G (ou, en cas de corrections ou de
normalisation, G ), est multipliée pour obtenir la valeur du mesurande ou d’une grandeur à utiliser
corr
pour calculer la valeur du mesurande
Note 1 à l'article: Si l’indication de l’instrument est déjà exprimée dans les mêmes unités que le mesurande, comme
c’est le cas des dosimètres de zone, par exemple, la constante de l’instrument, c , n’a pas de dimension. Dans de
i
tels cas, le facteur d’étalonnage et le coefficient d’étalonnage (3.1.3) peuvent être identiques. Sinon, si l’indication
de l’instrument doit être convertie dans les mêmes unités que le mesurande, la constante de l’instrument a une
dimension.
3.1.12
mesurande
grandeur destinée à être mesurée
3.1.13
étalon primaire
étalon établi à l’aide d’un mode opératoire de mesure primaire ou créé comme objet choisi par
convention
Note 1 à l'article: Un étalon primaire présente les plus hautes qualités métrologiques dans un domaine spécifié
de métrologie.
3.1.14
valeur d’une grandeur
ensemble d’un nombre et d’une référence constituant l’expression quantitative d’une grandeur
Note 1 à l'article: La valeur d’une grandeur est le produit soit d’un nombre et d’une unité de mesure (l’unité « un »
n’est généralement pas indiquée pour les grandeurs de dimension « un »), soit d’un nombre et d’une référence à
un mode opératoire de mesure.
3.1.15
conditions de référence
conditions d’utilisation prescrites pour contrôler les performances d’un ensemble de détecteur ou pour
comparer les résultats des mesurages
Note 1 à l'article: Les conditions de référence représentent les valeurs de l’ensemble de grandeurs d’influence
pour lesquelles le résultat d’étalonnage est valide sans aucune correction.
Note 2 à l'article: La valeur du mesurande peut être choisie librement en accord avec les propriétés de l’ensemble
de détecteur à étalonner. La grandeur à mesurer n’est pas une grandeur d’influence mais peut influer sur le
résultat d’étalonnage et la réponse (voir aussi Note 1 à l’article).
4 © ISO 2020 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 20785-2:2020(F)

3.1.16
réponse
caractéristique de la réponse
R
quotient de l’indication, G, ou de l’indication corrigée, G , et de la valeur conventionnelle d’une
corr
grandeur à mesurer
Note 1 à l'article: Pour éviter toute confusion, il est nécessaire de spécifier lequel des quotients indiqués dans la
définition de la réponse (celui associé à l’indication G ou G ) a été utilisé. De plus, il est nécessaire, pour éviter
corr
toute confusion, d’indiquer la grandeur à mesurer, par exemple la réponse en ce qui concerne la fluence, R , la
Φ
réponse en ce qui concerne le ke
...

FINAL
INTERNATIONAL ISO/FDIS
