Tools for pressing - Matrixes
ISO 8977:2002 lays down the basic dimensions and tolerances in millimetres for headless and headed matrixes, in the outside diameter range of 5 mm to 50 mm. It gives examples of material and hardness, and specifies a designation for matrixes that meet the requirements of this International Standard. Matrixes in accordance with ISO 8977:2002 are adapted in their dimensions and tolerances to meet the required for punches in accordance with ISO 8020.
Outillage de presse — Matrices
L'ISO 8977:2002 spécifie les dimensions de base et les tolérances, en millimètres, des matrices lisses et des matrices à collerette, dans la gamme de diamètres extérieurs de 5 mm à 50 mm. Elle donne des exemples de matériaux et de dureté, et spécifie une désignation des matrices conformes à la présente Norme internationale. Les dimensions et les tolérances des matrices conformes à l'ISO 8977:2002 sont adaptées aux poinçons conformes à l'ISO 8020.
General Information
Relations
Overview
ISO 8977:2003 - Tools for pressing - Matrixes defines the basic dimensions and tolerances (in millimetres) for headless and headed matrixes (dies) with outside diameters from 5 mm to 50 mm. The standard gives examples of suitable material and hardness, specifies a standard designation format for compliant matrixes, and aligns matrix dimensions and tolerances to match punches specified in ISO 8020.
Key topics and technical requirements
- Scope and size range: External diameters D = 5 mm to 50 mm; types cover headless (A, C, E, AS, AR, AO) and headed (B, D, F, BS, BR, BO) matrixes and blanks.
- Dimensions and tolerances: Basic dimensions, point depths and overall lengths are specified in millimetres; tolerances on D and other features are included (e.g., option for h5 tolerance on request).
- Types and cutting shapes: Separate figures and tables for round cutting shapes, shaped (non-round) cutting shapes, and blanks; annex provides examples for square, rectangular and oblong profiles.
- Material and hardness (examples):
- Alloyed cold-work steel with 5 % to 12 % Cr: (60 ± 2) HRC
- High-speed steel: (62 ± 2) HRC (Material choice is left to the manufacturer; these are illustrative hardness values.)
- Designation format: A standardized naming scheme is specified including: “Matrix”, the ISO reference (ISO 8977), matrix type (A, B, …), external diameter D with tolerance, point diameter d (if applicable), overall length L, working depth l and material.
Example:
Matrix ISO 8977 - A 10 h5 ×××× 4 ×××× 20 ×××× 4 - high speed steel
Applications and users
- Primary users: Toolmakers, press-tool designers, die manufacturers, quality engineers and procurement specialists specifying press tooling.
- Practical applications: Standardizes matrix components used in pressing operations - blanking, punching and other cutting/shaping press processes where interchangeability and fit to punches (per ISO 8020) are required.
- Benefits: Ensures dimensional compatibility between matrixes and punches, simplifies procurement/specification, supports consistent manufacturing tolerances and material/hardness recommendations.
Related standards
- ISO 8020:2002 - Tools for pressing - Punches with cylindrical head and straight or reduced shank (normative reference used to ensure matrix and punch compatibility).
- Prepared by ISO/TC 29 (Small tools), Subcommittee SC 8 (Tools for pressing and moulding).
Keywords: ISO 8977, matrixes, tools for pressing, press tooling, press dies, punches, ISO 8020, die dimensions, pressing standards.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 8977
Second edition
2003-01-15
Tools for pressing — Matrixes
Outillage de presse — Matrices
Reference number
©
ISO 2003

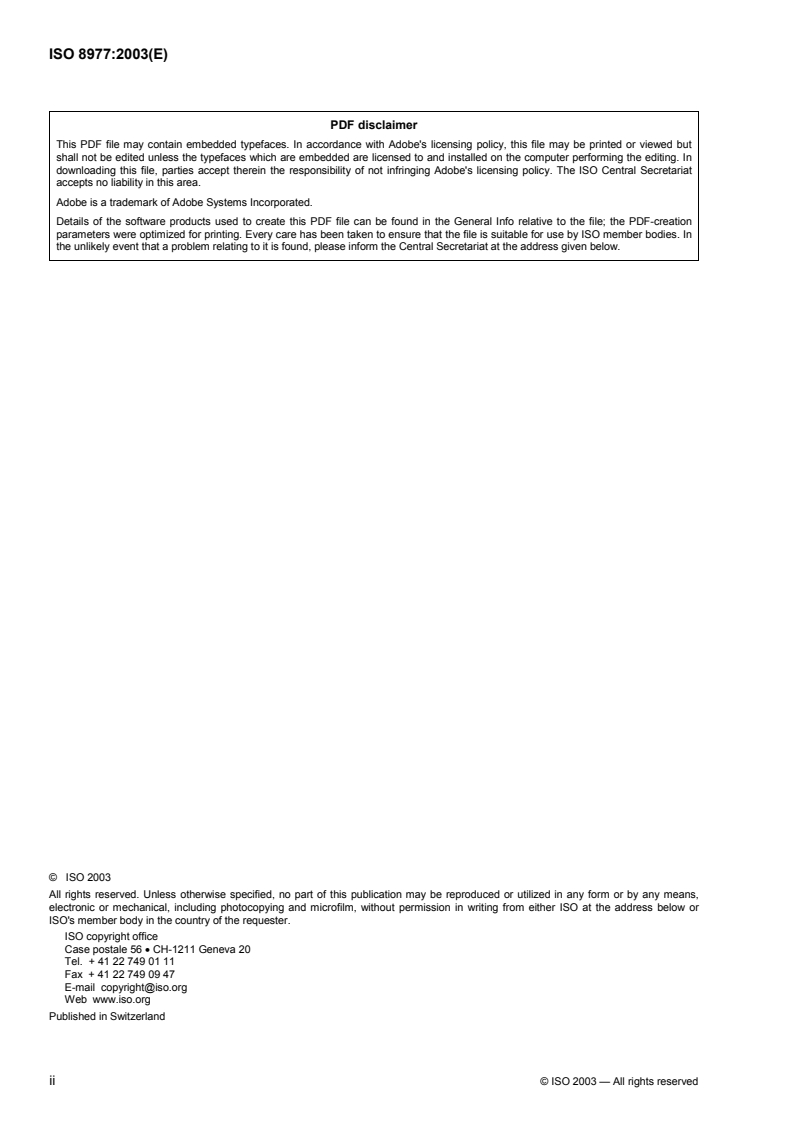

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2003
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2003 — All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the
subject of patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 8977 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 8, Tools for
pressing and moulding.
This second edition cancels and replaces the first edition (ISO 8977:1987), clause 3 of which has been
technically revised.
Annex A of this International Standard is for information only.
INTERNATIONAL STANDARD ISO 8977:2003(E)
Tools for pressing — Matrixes
1 Scope
This International Standard lays down the basic dimensions and tolerances in millimetres for headless and
headed matrixes, in the outside diameter range of 5 mm to 50 mm.
It gives examples of material and hardness, and specifies a designation for matrixes that meet the
requirements of this International Standard.
The dimensions and tolerances of the matrixes specified in this International Standard are adapted to conform
to those for punches specified in ISO 8020.
2 Normative reference
The following normative document contains provisions which, through reference in this text, constitute
provisions of this International Standard. For dated references, subsequent amendments to, or revisions of,
any of these publications do not apply. However, parties to agreements based on this International Standard
are encouraged to investigate the possibility of applying the most recent edition of the normative document
indicated below. For undated references, the latest edition of the normative document referred to applies.
Members of ISO and IEC maintain registers of currently valid International Standards.
ISO 8020:2002,Tools for pressing — Punches with cylindrical head and straight or reduced shank
3 Dimensions
3.1 Matrixes with round cutting shapes
See Figures 1 and 2 and Table 1.
Surface roughness values in micrometres Surface roughness values in micrometres
a a
Optional lead Optional lead
b b
Chamfer left to the manufacturer's discretion Execution left to the manufacturer's discretion
Figure 1 — Type A — Headless matrix Figure 2 — Type B — Headed matrix
with round cutting shape with round cutting
...
NORME ISO
INTERNATIONALE 8977
Deuxième édition
2003-01-15
Outillage de presse — Matrices
Tools for pressing — Matrixes
Numéro de référence
©
ISO 2003
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2003 — Tous droits réservés
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 8977 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 8, Outillage de
presse et de moulage.
Cette deuxième édition annule et remplace la première édition (ISO 8977:1987), dont elle constitue une
révision technique, en particulier l’article 3.
L’annexe A de la présente Norme internationale est donnée uniquement à titre d’information.
NORME INTERNATIONALE ISO 8977:2003(F)
Outillage de presse — Matrices
1 Domaine d'application
La présente Norme internationale spécifie les dimensions de base et les tolérances, en millimètres, des
matrices lisses et des matrices à collerette, dans la gamme de diamètres extérieurs de 5 mm à 50 mm.
Elle donne des exemples de matériaux et de dureté, et spécifie une désignation des matrices conformes à la
présente Norme internationale.
Les dimensions et les tolérances des matrices conformes à la présente Norme internationale sont adaptées
aux poinçons conformes à l’ISO 8020.
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties
prenantes aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité
d'appliquer l’édition la plus récente du document normatif indiqué ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent
le registre des Normes internationales en vigueur.
ISO 8020:2002, Outillage de presse — Poinçons à tête cylindrique et à corps droit ou épaulé
3 Dimensions
3.1 Matrices pour trous ronds
Voir Figures 1 et 2 et Tableau 1.
Valeurs de rugosité de surface en micromètres Valeurs de rugosité de surface en micromètres
a a
Entrée facultative Entrée facultative
b b
Le chanfrein est laissé à l’initiative du fabricant. L’exécution est laissée
...
