NORME INTERNATIONALE  ISO ISO 8745:1997(F)
Goupilles cannelées à cannelures progressives sur
la moitié de la longueur (débouchantes)
1 Domaine d'application
La présente Norme internationale prescrit les caractéristiques des goupilles cannelées en acier ou
en acier inoxydable austénitique, à trois cannelures progressives sur la moitié de leur longueur,
débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d , de 1,5 mm à 25 mm
inclus.
Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d ,
supérieur au diamètre nominal d , permet un ajustement serré de ces goupilles cannelées
lorsqu'elles sont emmanchées en force dans un trou de diamètre de perçage égal au diamètre
nominal de la goupille d (voir article 4).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-après.
Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur à
un moment donné.
Éléments de fixation — Contrôle de réception.
ISO 3269:1988,
ISO 3506-1:1997, Caractéristiques mécaniques des éléments de fixation en acier inoxydable
résistant à la corrosion — Partie 1: Vis et goujons.
1)
ISO 4042:— , Éléments de fixation — Revêtements électrolytiques.
ISO 8749:1986, Goupilles et goupilles cannelées — Essai de cisaillement.
ISO 9717:1990, Couches de conversion au phosphate sur métaux — Méthode de spécification
des caractéristiques.
____________
1)  À publier. (Révision de l'ISO 4042:1989)
©
ISO
3 Dimensions

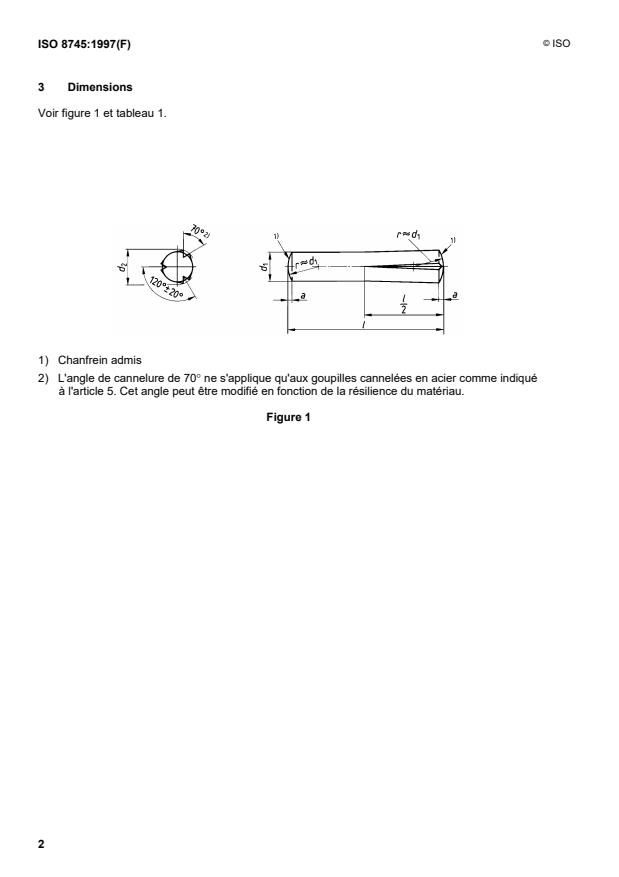

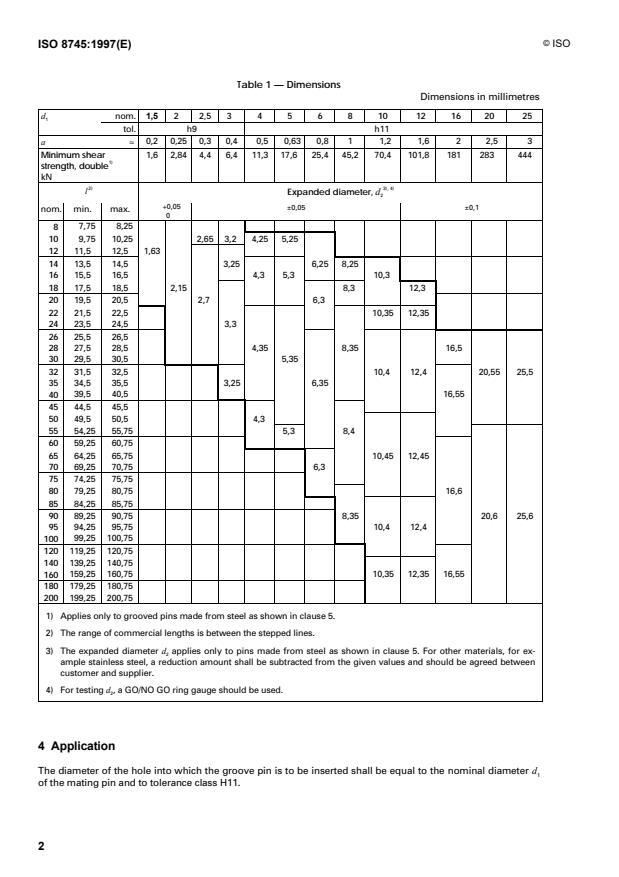

Voir figure 1 et tableau 1.
1)  Chanfrein admis
�
2)  L'angle de cannelure de 70 ne s'applique qu'aux goupilles cannelées en acier comme indiqué
à l'article 5. Cet angle peut être modifié en fonction de
...
