ISO 5366
6 © ISO 2014
7 All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or
8 utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or
9 posting on the internet or an intranet, without prior written permission. Permission can be requested
10 from either ISO at the address below or ISO's member body in the country of the requester.
11 ISO copyright office
12 Case postale 56 • CH-1211 Geneva 20
13 Tel. + 41 22 749 01 11
14 Fax + 41 22 749 09 47
15 E-mail copyright@iso.org
16 Web www.iso.org
17 Published in Switzerland.
18 Contents

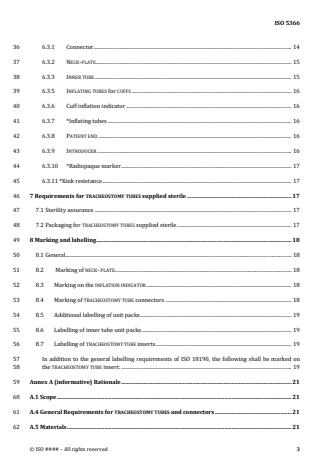

19 This template allows you to work with default MS Word functions and styles. You can use these if you
20 want to maintain the Table of Contents automatically and apply auto-numbering if this is your
21 preference. Delete this Table of Contents if not required.
22 Foreword . 7
23 Introduction. 9
24 1 *Scope . 10
25 2 Normative references . 10
26 3 Terms and definitions . 10
27 4 *General Requirements for TRACHEOSTOMY TUBES and connectors . 13
28 5 Materials . 13
29 6 Design requirements for TRACHEOSTOMY TUBES and connectors . 13
30 6.1 General design requirements . 13
31 6.2 Size designation and dimensions. 13
32 6.2.1 *Designated size . 13
33 6.2.2 Outside dimension . 14
34 6.2.3 Nominal length . 14
35 6.3 Design. 14
2 © ISO #### – All rights reserved

---------------------- Page: 3 ----------------------
ISO 5366
36 6.3.1 Connector . 14
37 6.3.2 NECK-PLATE . 15
38 6.3.3 INNER TUBE . 15
39 6.3.5 INFLATING TUBES for CUFFS . 16
40 6.3.6 Cuff inflation indicator . 16
41 6.3.7 *Inflating tubes . 16
42 6.3.8 PATIENT END . 16
43 6.3.9 INTRODUCER . 16
44 6.3.10 *Radiopaque marker . 17
45 6.3.11 *Kink resistance . 17
46 7 Requirements for TRACHEOSTOMY TUBES supplied sterile . 17
47 7.1 Sterility assurance . 17
48 7.2 Packaging for TRACHEOSTOMY TUBES supplied sterile . 17
49 8 Marking and labelling . 18
50 8.1 General . 18
51 8.2 Marking of NECK- PLATE . 18
52 8.3 Marking on the INFLATION INDICATOR . 18
53 8.4 Marking of TRACHEOSTOMY TUBE connectors . 18
54 8.5 Additional labelling of unit packs . 19
55 8.6 Labelling of inner tube unit packs . 19
56 8.7 Labelling of TRACHEOSTOMY TUBE inserts . 19
57 In addition to the general labelling requirements of ISO 18190, the following shall be marked on
58 the TRACHEOSTOMY TUBE insert: . 19
59 Annex A (informative) Rationale . 21
60 A.1 Scope . 21
61 A.4 General Requirements for TRACHEOSTOMY TUBES and connectors . 21
62 A.5 Materials . 21
© ISO #### – All rights reserved 3

---------------------- Page: 4 ----------------------
ISO 5366
63 A.6.2.1 Designated size . 21
64 A.6.3.4 CUFFS . 22
65 A.6.3.7 Inflating tubes . 22
66 A.6.3.10 Radiopaque marker . 22
67 A.6.3.11 Kink resistance . 22
68 Annex B (normative) Test method for the security of attachment of a fitted connector and NECK-
69 PLATE to the TRACHEOSTOMY TUBE . 23
70 B.1 Principle . 23
71 B.2 Apparatus . 23
72 B.3 Procedure . 23
73 Annex C (normative) Test method for determining the diameter of the CUFF . 24
74 C.1 Principle . 24
75 C.2 Apparatus . 24
76 C.3 Procedure . 24
77 C.4 Expression of results . 24
78 Annex D (normative) Test method for CUFF herniation . 25
79 D.1 Principle . 25
80 D.2 Apparatus . 25
81 D.3 Procedure . 25
82 D.4 Expression of results . 26
83 Annex E (normative) Test method for leakage past the CUFF . 27
84 E.1 Principle . 27
85 E.2 Apparatus . 27
86 E.3 Procedure . 27
87 Annex F (normative) Test method for determining kink resistance . 30
88 F.1 Principle . 30
89 F.2 Apparatus . 30
4 © ISO #### – All rights reserved

---------------------- Page: 5 ----------------------
ISO 5366
90 F.3 Procedure . 30
91 Annex G (informative) Guidance on materials and design . 32
92 G.1 Materials . 32
93 G.2 Design . 32
94 Annex H (informative) Hazard identification for risk assessment. 33
95 H.1. Potential hazards associated with the placement, removal and use of TRACHEOSTOMY TUBES: 33
96 H.2. Potential device hazards . 33
97 Bibliography . 35
98 Annex ZA (informative) Relationship between this document and the Essential Requirements of
99 EU Directive 93/42/EEC . 36
100
© ISO #### – All rights reserved 5

---------------------- Page: 6 ----------------------
ISO 5366

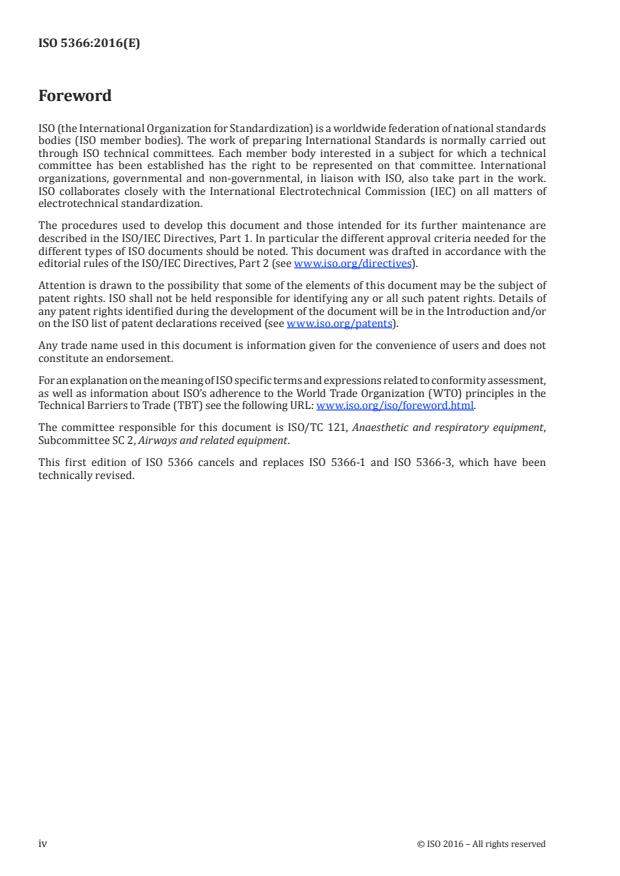

101 Foreword
102 ISO (the International Organization for Standardization) is a worldwide federation of national
103 standards bodies (ISO member bodies). The work of preparing International Standards is normally
104 carried out through ISO technical committees. Each member body interested in a subject for which a
105 technical committee has been established has the right to be represented on that committee.
106 International organizations, governmental and non-governmental, in liaison with ISO, also take part in
107 the work. ISO collaborates closely with the International Electrotechnical Commission (IEC) on all
108 matters of electrotechnical standardization.
109 The procedures used to develop this document and those intended for its further maintenance are
110 described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
111 different types of ISO documents should be noted. This document was drafted in accordance with the
112 editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
113 Attention is drawn to the possibility that some of the elements of this document may be the subject of
114 patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
115 any patent rights identified during the development of the document will be in the Introduction and/or
116 on the ISO list of patent declarations received. www.iso.org/patents
117 Any trade name used in this document is information given for the convenience of users and does not
118 constitute an endorsement.
119 For an explanation on the meaning of ISO specific terms and expressions related to conformity
120 assessment, as well as information about ISO's adherence to the WTO principles in the Technical
121 Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
122 The committee responsible for this document is ISO/TC 121, Anaesthetic and respiratory equipment,
123 Subcommittee SC 2, Airways and related equipment.
124 This fifth edition cancels and replaces the fourth edition, ISO 5366-1:2000, which has been technically
125 revised.
126 The requirements of ISO 5366-3:2001 and ISO 5366-3 Corr:2003, Tracheostomy tubes – Part 3:
127 Paediatric tracheostomy tubes, have been included in this fifth edition.
128 Throughout this International Standard the following print types are used:
129  Requirements and definitions: roman type;
130  Test specifications: italic type;
131  Informative material appearing outside of tables, such as notes, examples and references: smaller
132 type. The Normative text of tables is also in smaller type;
133  TERMS DEFINED IN CLAUSE 3: SMALL CAPS.
134 An asterisk (*) as the first character of a title or at the beginning of a paragraph or table title indicates
135 that there is guidance or rationale related to that item in Annex A.
136 The attention of Member Bodies and National Committees is drawn to the fact that equipment
137 manufacturers and testing organizations may need a transitional period following publication of a new,
138 amended or revised ISO or IEC publication in which to make products in accordance with the new
© ISO #### – All rights reserved 7

---------------------- Page: 7 ----------------------
ISO 5366
139 requirements and to equip themselves for conducting new or revised tests. It is the recommendation of
140 the committee that the content of this publication be adopted for implementation nationally not earlier
141 than 3 years from the date of publication for equipment newly designed and not earlier than 5 years
142 from the date of publication for equipment already in production.
143
8 © ISO #### – All rights reserved

---------------------- Page: 8 ----------------------
ISO 5366
144 Introduction
145 This standard provides the essential requirements for the design of cuffed and uncuffed TRACHEOSTOMY
146 TUBES and connectors. These devices are intended to be inserted through a stoma in the trachea to
147 convey gases and vapours to and from the trachea. Cuffed devices are designed to seal and protect the
148 trachea from aspiration and to provide an unobstructed airway in patients during spontaneous,
149 assisted, or controlled ventilation for short or prolonged durations. Specialized tubes with walls
150 reinforced with metal or nylon, tubes with shoulders, tapering tubes, tubes with provision for
151 suctioning or monitoring or delivery of drugs or other gases, and the many other types of TRACHEOSTOMY
152 TUBES devised for specialized applications are included in this specification, as many specialized
153 TRACHEOSTOMY TUBES are now commonly used, and all share similar essential requirements defined in
154 this International Standard.
155 The method of describing tube dimensions and configuration has been devised in order to assist
156 clinicians in the selection of the most suitable tube for a particular patient's anatomy. Size is designated
157 by the internal dimension, which is important because of its relationship to resistance to gas flow.
158 Because stoma and tracheal sizes are also an important factor when selecting a TRACHEOSTOMY TUBE it is
159 considered essential that the outside dimension for each size of tube is also made known to the user.
160 Cuffed TRACHEOSTOMY TUBES can be characterized by a combination of the tube inside and outside
161 dimensions and by the diameter of the CUFF to be marked.
162 A variety of CUFF designs are available to meet particular clinical requirements. CUFF performance
163 requirements with associated test methods, which are aligned with the requirements in ISO 5361,
164 Tracheal tubes and connectors have been added to this fifth edition.
165 Requirements for paediatric TRACHEOSTOMY TUBES have been included in this fifth edition because they
166 share many common requirements that can be standardized and which are important for patient safety.
167 An infant or child differs from an adult, not only in size but also with regard to airway anatomy and
168 respiratory physiology; thus airway equipment for paediatric patients differs from that for adults, both
169 in size and in basic design. It does not require the connector to be permanently attached to the tube, as
170 this can be impractical with infants and small children. Other acceptable methods of connecting these
171 components are available, and this standard makes provision for them. This standard does not limit the
172 range of tube designs needed to match the variations in paediatric anatomy, lesions and space
173 limitations encountered.
174 Kink resistance requirements with associated test methods have also been added to this fifth edition to
175 measure the ability of the shaft of the TRACHEOSTOMY TUBE to resist collapse and increased breathing
176 resistance when bent or curved. These new requirements are aligned with the requirements in ISO
177 5361, Tracheal tubes and connectors (under development).
178 Requirements for TRACHEOSTOMY TUBES that are common to other airway and related devices have been
179 removed from this fifth edition as these are now included in ISO 18190 General requirements for
180 airways and related equipment, which is cross referenced where appropriate.
181
© ISO #### – All rights reserved 9

---------------------- Page: 9 ----------------------
ISO 5366
182 Anaesthetic and respiratory equipment – Tracheostomy tubes
183 1 *Scope
184 This International standard specifies requirements for adult and paediatric TRACHEOSTOMY TUBES and
185 connectors. Such tubes are primarily designed for patients who require anaesthesia, artificial
186 ventilation or other respiratory support.
187 This International standard is also applicable to specialized TRACHEOSTOMY TUBES that share common
188 attributes , for example those without a connector at the MACHINE END intended for spontaneously
189 breathing patients and those with reinforced walls or tubes made of metal or tubes with shoulders,
190 tapering tubes, tubes with provision for suctioning or monitoring or delivery of drugs or other gases.
191 Flammability of TRACHEOSTOMY TUBES is a well-recognized hazard (for example when electrosurgical
192 units or lasers are used with flammable anaesthetic agents in oxidant-enriched atmospheres) that is
193 addressed by appropriate clinical management and is outside the scope of this International standard.
194 NOTE ISO/TR 11991 gives guidance on avoidance of airway fires.
195 2 Normative references
196 The following documents, in whole or in part, are normatively referenced in this document and are
197 indispensable for its application. For dated references, only the edition cited applies. For undated
198 references, the latest edition of the referenced document (including any amendments) applies.
199 ISO 4135, Anaesthetic and respiratory equipment — Vocabulary.
200 ISO 5356-1, Anaesthetic and respiratory equipment — Conical connectors — Part 1: Cones and sockets
201 ISO/DIS 18190, General requirements for airways and related equipment (under development)
202 ISO/DIS 80369-7, Small-bore connectors for liquids and gases in healthcare applications — Part 7:
203 Connectors with 6% (Luer) taper for intravascular or hypodermic applications (under development)
204 ASTM F 640-12, Standard Test Methods for Determining Radiopacity for Medical Use
205 ASTM F 2052, Standard Test Method for Measurement of Magnetically Induced Displacement Force on
206 Medical Devices in the Magnetic Resonance Environment
207 ASTM F 2503. Practice for Marking Medical Devices and Other Items for Safety in the Magnetic Resonance
208 Environment
209 3 Terms and definitions
210 For the purposes of this document, the terms and definitions given in ISO 4135 and the following apply.
211 NOTE See Figure 1 for illustrations of typical TRACHEOSTOMY TUBES and associated nomenclature.
212 3.1
213 ANGLE OF BEVEL
214 angle between the plane of the BEVEL and the longitudinal axis of a TRACHEOSTOMY TUBE
10 © ISO #### – All rights reserved

---------------------- Page: 10 ----------------------
ISO 5366
215 3.2
216 BEVEL
217 slanted portion at the PATIENT END of a TRACHEOSTOMY TUBE
218 3.3
219 CUFF
220 inflatable balloon around a TRACHEOSTOMY TUBE near the PATIENT END to provide a seal between the tube
221 and the trachea
222 3.4
223 INFLATING TUBE
224 tube through which a CUFF is inflated
225 3.5
226 INFLATION INDICATOR/PILOT BALLOON
227 device attached to an INFLATING TUBE to indicate the extent of CUFF inflation
228 3.6
229 INNER TUBE
230 tube or cannula which fits closely to the inside contours of an OUTER TUBE
231 3.7
232 INTRODUCER
233 stylet to facilitate the introduction of an OUTER TUBE into the trachea
234 3.8
235 MACHINE END
236 that end of a TRACHEOSTOMY TUBE which is intended to project from the neck of a patient
237 3.10
238 NECK-PLATE
239 that part of a TRACHEOSTOMY TUBE which is used to secure the tube in position
240 3.11
241 NOMINAL LENGTH
242 NECK-PLATE to the PATIENT END along the centre line
Distance from the patient side of the
243 3.12
244 OUTER TUBE
245 that part of a TRACHEOSTOMY TUBE which is normally in contact with the tissues
246 3.13
247 PATIENT END
248 that end of a TRACHEOSTOMY TUBE which is intended to be inserted into the trachea
249 3.14
250 TRACHEOSTOMY TUBE
251 tube designed for insertion into the trachea through a tracheostomy
© ISO #### – All rights reserved 11

---------------------- Page: 11 ----------------------
ISO 5366
252
253 Figure 1 a)   Figure 1 b)
254 Figure 1 typical TRACHEOSTOMY TUBES
Key
1 INFLATING TUBE 7 MACHINE END
2 NECK-PLATE 8 OUTER TUBE
3 CUFF 9 INFLATION INDICATOR
4 PATIENT END 10 inflation valve or closure device
INFLATION INDICATOR/PILOT BALLOON
5 11 tip
6 breathing system connector 12 BEVEL
ß ANGLE OF BEVEL (see 6.3.7) l clamping length (see 6.3.7.2)
1
255
256 Figure 2 a)    Figure 2 b)
257 NOTE 1 Θ is the angle formed between the long axes of the TRACHEOSTOMY TUBE at the MACHINE END and PATIENT
258 ENDs.
259 NOTE 2 NOMINAL LENGTH figure 2 a) = b + c + a NOMINAL LENGTH figure 2 b) = c
260 Figure 1 Basic dimensional datum references of a TRACHEOSTOMY TUBE
261
12 © ISO #### – All rights reserved

---------------------- Page: 12 ----------------------
ISO 5366
262 4 *General Requirements for TRACHEOSTOMY TUBES and connectors
263 4.1 TRACHEOSTOMY TUBES and connectors shall satisfy the general requirements for airways and
264 related equipment for, risk management, usability, clinical evaluation, and biophysical or modelling
265 research, listed in ISO 18190.
266 NOTE Annex H covers hazard identification for risk assessment of TRACHEOSTOMY TUBES.
267 Check compliance by the relevant tests given in ISO 18190.
268 4.2 The manufacturer may use type tests different from those detailed within this Internatio
...

NORME ISO
INTERNATIONALE 5366
Première édition
2016-10-01
Matériel d’anesthésie et de
réanimation respiratoire — Raccords
et tubes de trachéostomie
Anaesthetic and respiratory equipment — Tracheostomy tubes and
connectors
Numéro de référence
ISO 5366:2016(F)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 5366:2016(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 5366:2016(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 *Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 *Exigences générales relatives aux raccords et tubes de trachéostomie .4
5 Matériaux . 4
6 Exigences de conception relatives aux raccords et tubes de trachéostomie .4
6.1 Exigences générales de conception . 4
6.2 Désignation des tailles et dimensions . 4
6.2.1 *Taille désignée . 4
6.2.2 Dimension extérieure . 5
6.2.3 Longueur axiale . 5
6.3 Conception . 5
6.3.1 Raccord. 5
6.3.2 Collerette . 6
6.3.3 Tube amovible . 6
6.3.4 *Ballonnets . 7
6.3.5 Tubes de gonflage pour ballonnets . 7
6.3.6 Indicateur de gonflage du ballonnet . 7
6.3.7 *Tube de gonflage . 7
6.3.8 Extrémité «patient». 8
6.3.9 Mandrin . 8
6.3.10 *Marqueur radio-opaque . 8
6.3.11 *Résistance à la plicature . 8
7 Exigences relatives aux tubes de trachéostomie fournis stériles .9
7.1 Assurance de la stérilité . 9
7.2 Emballage des tubes de trachéostomie fournis stériles . 9
8 Informations fournies par le fabricant . 9
8.1 Généralités . 9
8.2 Marquage de la collerette . 9
8.3 Marquage de l’indicateur de gonflage .10
8.4 Marquage des raccords de tubes de trachéostomie.10
8.5 Étiquetage supplémentaire des emballages unitaires .10
8.6 Étiquetage des emballages unitaires du tube amovible .11
8.7 Étiquetage des inserts de tubes de trachéostomie .11
Annexe A (informative) Justification .12
Annexe B (normative) Méthode d’essai relative à la sécurité de fixation d’un raccord et
d’une collerette au tube de trachéostomie .15
Annexe C (normative) Méthode d’essai pour la détermination du diamètre du ballonnet .17
Annexe D (normative) Méthode d’essai de formation d’une hernie au niveau du ballonnet .18
Annexe E (normative) Méthode d’essai pour la détermination de la résistance à la plicature .20
Annexe F (informative) Lignes directrices relatives aux matériaux et à la conception .22
Annexe G (informative) Identification des dangers pour l’appréciation des risques .24
Bibliographie .27
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 5366:2016(F)

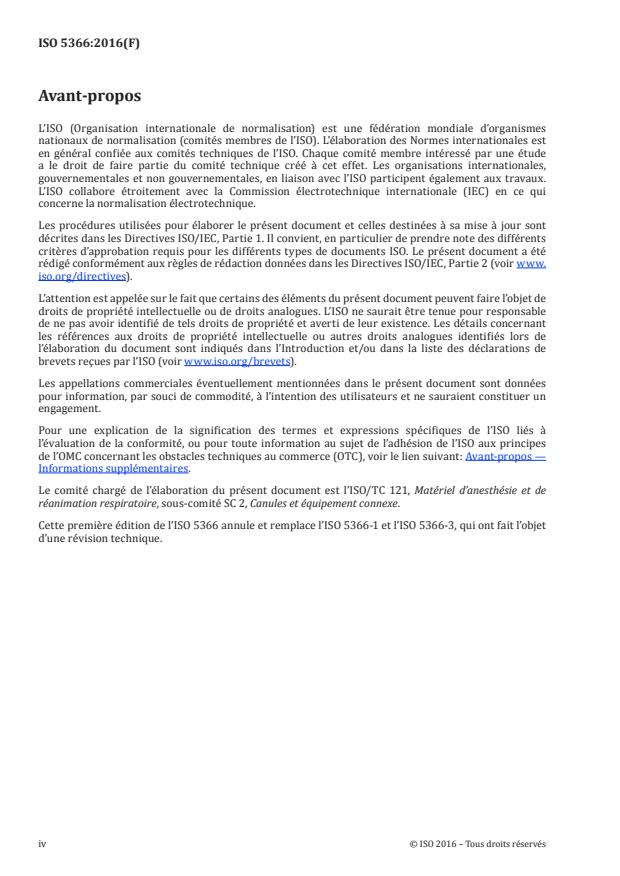

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 121, Matériel d’anesthésie et de
réanimation respiratoire, sous-comité SC 2, Canules et équipement connexe.
Cette première édition de l’ISO 5366 annule et remplace l’ISO 5366-1 et l’ISO 5366-3, qui ont fait l’objet
d’une révision technique.
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 5366:2016(F)

Introduction
La présente Norme internationale présente les exigences essentielles relatives à la conception des
raccords et tubes de trachéostomie à ballonnet et sans ballonnet. Ces dispositifs sont destinés à être
introduits dans une stomie pratiquée dans la trachée pour conduire les gaz et les vapeurs allant vers et
provenant de la trachée. Les dispositifs à ballonnet sont conçus pour assurer l’étanchéité de la trachée,
la protéger contre l’aspiration de sécrétions et fournir un conduit aérien non obstrué chez les patients
au cours d’une ventilation spontanée, assistée ou régulée, pendant des durées brèves ou prolongées. Les
tubes spéciaux à parois renforcées de métal ou de nylon, les tubes à épaulements, les tubes coniques,
les tubes avec dispositifs pour aspiration ou surveillance ou administration de médicaments ou autres
gaz ainsi que les nombreux autres types de tubes de trachéostomie conçus pour des applications
spéciales sont inclus dans la présente spécification, car un grand nombre de tubes de trachéostomie
spéciaux est maintenant d’usage courant et ils partagent des exigences essentielles similaires à celles
définies dans la présente Norme internationale.
La méthode de description des dimensions et de la configuration des tubes a été conçue dans le but
d’aider les cliniciens à choisir le tube le mieux adapté à l’anatomie de chaque patient. La taille du
tube est désignée par sa dimension intérieure, laquelle joue un rôle important dans la mesure où elle
conditionne la résistance du tube au passage du gaz. Le choix des tubes de trachéostomie se faisant
également en fonction des dimensions stomale et trachéale, il est considéré comme essentiel que la
dimension extérieure soit portée à la connaissance de l’utilisateur pour chaque taille de tube.
Les tubes de trachéostomie à ballonnet peuvent être caractérisés par la combinaison des dimensions
intérieure et extérieure du tube, ainsi que par le diamètre du ballonnet.
Diverses conceptions de ballonnets sont disponibles pour répondre aux exigences cliniques
particulières. La présente Norme internationale englobe les exigences concernant les tubes de
trachéostomie pédiatriques et ceux pour les adultes. Elles partagent de nombreuses exigences
communes qui peuvent être normalisées et qui sont importantes pour la sécurité des patients. Un
nourrisson ou un enfant est différent d’un adulte, non seulement en ce qui concerne la taille mais
également l’anatomie et la physiologie des voies respiratoires; ainsi, les canules prévues pour les
patients pédiatriques diffèrent de celles des adultes, à la fois en taille et en conception de base. La
présente Norme internationale n’exige pas de fixer de façon permanente le raccord au tube, car ceci
peut s’avérer impossible dans le cas des nourrissons et des petits enfants. Il existe d’autres méthodes
acceptables permettant de raccorder ces composants, et la présente Norme internationale les prend
en considération. La présente Norme internationale ne limite pas la gamme des modèles de tubes
nécessaires pour couvrir les variations relatives à l’anatomie, aux lésions et aux limitations spatiales
rencontrées dans les applications pédiatriques.
Les exigences relatives à la résistance à la plicature et les méthodes d’essai correspondantes ont
également été ajoutées à la présente Norme internationale, pour mesurer la capacité de la canule du
tube de trachéostomie à résister à l’écrasement et à la résistance respiratoire accrue lorsqu’il est plié
ou incurvé.
Les exigences relatives aux tubes de trachéostomie qui sont communes aux autres canules et
équipements connexes ont été retirées de la présente Norme internationale car elles sont maintenant
intégrées dans l’ISO 18190, qui fait l’objet d’une référence croisée, le cas échéant.
Les types de police suivants sont utilisés tout au long de la présente Norme internationale:
— exigences et définitions: caractères romains;
— spécifications d’essai: caractères italiques;
— éléments informatifs situés hors des tableaux, tels que les notes, exemples et références: petits
caractères. Le texte normatif des tableaux est également en petits caractères;
— termes définis à l’Article 3: petites majuscules.
© ISO 2016 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 5366:2016(F)

Lorscqu’un astérisque (*) est utilisé comme premier caractère devant un titre, ou au début d’un titre
d’alinéa ou de tableau, il indique l’existence de préconisations ou d’une justification relatives à cet
élément dans l’Annexe A.
vi © ISO 2016 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 5366:2016(F)
Matériel d’anesthésie et de réanimation respiratoire —
Raccords et tubes de trachéostomie
1 *Domaine d’application
La présente Norme internationale spécifie les exigences relatives aux raccords et tubes de
trachéostomie pour les adultes et les applications pédiatriques. L’usage de ces tubes est essentiellement
réservé aux patients dont l’état nécessite une anesthésie, une respiration artificielle ou toute autre aide
respiratoire.
Le domaine d’application de la présente Norme internationale couvre également les tubes de
trachéostomie spéciaux qui partagent des attributs communs, par exemple les tubes sans raccord
à l’extrémité «appareil» conçus pour les patients qui respirent de façon naturelle, les tubes à paroi
renforcée, les tubes métalliques ou les tubes à épaulement, les tubes coniques, les tubes avec dispositifs
pour aspiration ou surveillance ou administration de médicaments ou autres gaz.
Si, par exemple, des agents d’anesthésie inflammables sont utilisés avec des appareils d’électrochirurgie
ou des lasers dans des atmosphères enrichies en oxydant, l’inflammabilité des tubes de trachéostomie
constitue un danger bien connu, qui est géré par des pratiques cliniques appropriées, mais qui ne relève
pas du domaine d’application de la présente Norme internationale.
NOTE L’ISO/TR 11991 donne des préconisations concernant la façon d’éviter les incendies de canule.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 4135, Matériel d’anesthésie et de réanimation respiratoire — Vocabulaire.
ISO 5356-1, Matériel d’anesthésie et de réanimation respiratoire — Raccords coniques — Partie 1: Raccords
mâles et femelles.
ISO 18190:2016, Matériel d’anesthésie et de réanimation respiratoire — Exigences générales pour canules
et équipement connexe.
ISO 80369-7, Raccords de petite taille pour liquides et gaz utilisés dans le domaine de la santé — Partie 7:
Raccords destinés à des applications intravasculaires ou hypodermiques.
ASTM F2052, Standard Test Method for Measurement of Magnetically Induced Displacement Force on
Medical Devices in the Magnetic Resonance Environment.
ASTM F2503, Standard Practice for Marking Medical Devices and Other Items for Safety in the Magnetic
Resonance Environment.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4135 ainsi que les
suivants s’appliquent.
NOTE Voir la Figure 1 pour consulter des représentations de tubes de trachéostomie types ainsi que la
nomenclature associée.
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 5366:2016(F)

3.1
angle de biseau
angle formé par le plan du biseau (3.2) et l’axe longitudinal du tube de trachéostomie (3.13)
3.2
biseau
partie oblique de l’extrémité «patient» (3.12) du tube de trachéostomie (3.13)
3.3
ballonnet
ballon gonflable fixé à proximité de l’extrémité «patient» (3.12) autour du tube de trachéostomie
(3.13) de façon à garantir une réelle étanchéité entre le tube et la trachée
3.4
tube de gonflage
tube servant à l’insufflation du ballonnet (3.3)
3.5
indicateur de gonflage
ballonnet témoin
dispositif fixé à un tube de gonflage (3.4) indiquant le niveau de gonflage du ballonnet
3.6
tube amovible
tube ou canule qui est en contact étroit avec la paroi interne du tube permanent (3.11)
3.7
mandrin
stylet qui permet de faciliter l’introduction du tube permanent (3.11) dans la trachée
3.8
extrémité «appareil»
extrémité du tube de trachéostomie (3.13) qui sort du cou du patient
3.9
collerette
élément du tube de trachéostomie qui permet de maintenir le tube en position
3.10
longueur axiale
distance, dans l’axe du tube, entre le côté «patient» de la collerette (3.9) et l’extrémité «patient»
(3.12) du tube
3.11
tube permanent
élément du tube de trachéostomie (3.13) qui est normalement en contact avec les tissus
3.12
extrémité «patient»
extrémité du tube de trachéostomie (3.13) destinée à être introduite dans la trachée
3.13
tube de trachéostomie
tube destiné à être inséré dans la trachée à travers un orifice de trachéostomie
2 © ISO 2016 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 5366:2016(F)

6
1
8
2
7
3
9
β
4
5
a) b)
Légende
1 tube de gonflage 8 tube permanent
2 collerette 9 indicateur de gonflage
3 ballonnet 10 valve de gonflage ou dispositif de fermeture
4 extrémité «patient» 11 bout
5 indicateur de gonflage/ballonnet témoin 12 biseau
6 raccord pour système respiratoire β angle de biseau (voir 6.3.7)
7 extrémité «appareil» l longueur de clampage (voir 6.3.7.2)
1
Figure 1 — Tube de trachéostomie type
a) b)
Légende
Θ angle formé par les axes longitudinaux du tube de trachéostomie à ses extrémités «appareil» et «patient»
NOTE Figure 2 a) longueur axiale = b + c + a; Figure 2 b) longueur axiale = c.
Figure 2 — Références dimensionnelles de base par rapport au plan de référence d’un tube de
trachéostomie
© ISO 2016 – Tous droits réservés 3
l₁
l₁

---------------------- Page: 9 ----------------------
ISO 5366:2016(F)

4 *Exigences générales relatives aux raccords et tubes de trachéostomie
4.1 Les raccords et tubes de trachéostomie doivent satisfaire aux exigences générales des canules et
équipements connexes utilisées dans la gestion des risques, l’aptitude à l’utilisation, l’évaluation clinique
et la recherche biophysique ou de modélisation, énumérées dans l’ISO 18190.
NOTE L’Annexe G couvre l’identification des dangers dans l’appréciation des risques liés aux tubes de
trachéostomie.
Vérifier la conformité par les exigences correspondantes données dans l’ISO 18190.
4.2 Le fabricant peut utiliser des essais types différents de ceux qui sont détaillés dans la présente
Norme internationale, si un degré de sécurité équivalent est obtenu. Les méthodes d’essai de
remplacement doivent être validées par rapport aux méthodes d’essai spécifiées dans la présente Norme
internationale.
Vérifier la conformité par un examen du dossier technique du fabricant.
5 Matériaux
Les raccords et tubes de trachéostomie doivent satisfaire aux exigences générales des matériaux
spécifiées dans l’ISO 18190:2016, Article 5.
Vérifier la conformité par les exigences correspondantes données dans l’ISO 18190.
6 Exigences de conception relatives aux raccords et tubes de trachéostomie
6.1 Exigences générales de conception
Les tubes de trachéostomie doivent satisfaire aux exigences générales de conception des canules et
équipements connexes spécifiées dans l’ISO 18190.
Vérifier la conformité par les exigences correspondantes données dans l’ISO 18190.
6.2 Désignation des tailles et dimensions
6.2.1 *Taille désignée
Les tailles désignées des tubes de trachéostomie doivent être dans les tolérances des dimensions
internes spécifiées au Tableau 1, y compris pour les raccords, s’ils sont mis en place conformément à
6.3.1.1, en excluant tous les empiètements admis en 6.3.5 a).
Vérifier la conformité par des essais fonctionnels.
Tableau 1 — Désignation de taille des tubes de trachéostomie: Dimensions et tolérances
Dimensions en millimètres
Taille désignée Dimension interne nomi- Taille désignée Dimension interne nomi-
nale et tolérance nale et tolérance
2,0 2,0 + 0,2/–0,0 6,5 6,5 ± 0,2
2,5 2,5 + 0,2/–0,0 7,0 7,0 ± 0,2
3,0 3,0 + 0,2/–0,0 7,5 7,5 ± 0,2
3,5 3,5 + 0,2/–0,0 8,0 8,0 ± 0,2
4,0 4,0 + 0,2/–0,0 8,5 8,5 ± 0,2
4,5 4,5 + 0,3/–0,0 9,0 9,0 ± 0,2
4 © ISO 2016 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 5366:2016(F)

Tableau 1 (suite)
Taille désignée Dimension interne nomi- Taille désignée Dimension interne nomi-
nale et tolérance nale et tolérance
5,0 5,0 + 0,3/–0,0 9,5 9,5 ± 0,2
5,5 5,5 + 0,3/–0,0 10,0 10,0 ± 0,2
6,0 6,0 + 0,3/–0,0 10,5 10,5 ± 0,2
11,0 11,0 ± 0,2
> 11,0 > 11,0 ± 0,2
6.2.2 Dimension extérieure
Le mesurage réel de a et b (voir Figure 2) doit être effectué au niveau de la plus grande dimension
transversale dans sa longueur (en excluant les protubérances dues à la ligne de gonflage, la ligne
d’aspiration, etc.), lorsqu’il n’est pas mesuré sur l’éventuel ballonnet, et doit être la dimension
extérieure marquée à ± 0,2 mm près.
Le diamètre extérieur réel de la section c doit être le diamètre extérieur marqué, à ± 0,5 mm près.
Vérifier la conformité par des essais fonctionnels.
NOTE La dimension extérieure correspond à la partie du tube destinée à traverser la paroi et la lumière de la
trachée.
6.2.3 Longueur axiale
La longueur axiale, [voir Figures 2 a) et b)] doit être égale à la longueur déclarée par les fabricants,
à ± 1,5 mm près [voir 8.2.1 d)], pour les tubes de taille désignée < 4,5 mm et à ± 2,0 mm près pour les
tubes de taille désignée ≥ 4,5 mm, lorsqu’elle est mesurée entre le côté «patient» de la collerette et
l’extrémité «patient», y compris le biseau s’il y en a un, et exprimée en millimètres.
Vérifier la conformité par des essais fonctionnels.
6.3 Conception
6.3.1 Raccord
6.3.1.1 Les tubes de trachéostomie ou leurs tubes amovibles conçus pour être utilisés avec un
système respiratoire doivent être fixés, à l’extrémité «appareil», à l’aide d’un raccord conique équipé
d’un cône de 15 mm conforme à l’ISO 5356-1.
Le raccord ne doit pas se détacher du tube de trachéostomie ou du tube amovible si la force de
−1
séparation exercée est < 50 N à une vitesse de (50 ± 5) mm·min .
Vérifier la conformité au moyen de la méthode d’essai décrite dans l’Annexe B.
6.3.1.2 Le diamètre intérieur minimal du raccord doit être ≥ à la taille désignée du tube de
trachéostomie.
Vérifier la conformité par des essais fonctionnels.
6.3.1.3 Toute transition du diamètre intérieur doit être conique afin de faciliter le passage d’un
dispositif (par exemple une sonde d’aspiration).
Vérifier la conformité par un examen.
© ISO 2016 – Tous droits réservés 5

---------------------- Page: 11 ----------------------
ISO 5366:2016(F)

6.3.1.4 L’évaluation du risque d’erreur de raccordement entre le diamètre intérieur (DI) du raccord de
15 mm et le raccord de petite taille de la série de normes ISO 80369 doit être traitée par le fabricant lors
du processus de gestion du risque. Il convient que la réduction du risque soit traitée par la conception, si
cela est réalisable en pratique.
Vérifier la conformité par un examen du dossier de gestion des risques.
6.3.2 Collerette
6.3.2.1 Une collerette non réglable ne doit pas se détacher du tube de trachéostomie si la force
−1
axiale exercée est < 50 N à une vitesse de (50 ± 5) mm·min .
Vérifier la conformité au moyen de la méthode d’essai décrite dans l’Annexe B.
6.3.2.2 Lorsqu’une collerette réglable est en position verrouillée, elle ne doit pas se déplacer si la
−1
force axiale exercée est < 15 N à une vitesse de (50 ± 5) mm·min .
Vérifier la conformité au moyen de la méthode d’essai décrite dans l’Annexe B.
6.3.2.3 Le mécanisme de verrouillage d’une collerette réglable ne doit pas provoquer une réduction
de la dimension interne du tube de trachéostomie de plus de 10 %.
Vérifier la conformité par des essais fonctionnels.
6.3.2.4 La collerette doit être munie d’un dispositif permettant de la fixer au patient.
6.3.3 Tube amovible
6.3.3.1 La longueur d’un tube amovible doit être à ± 1,0 mm de l’extrémité «patient» du tube
permanent.
Vérifier la conformité par des essais fonctionnels.
6.3.3.2 L’extrémité «appareil» du tube amovible doit soit être conforme à 6.3.1, soit ne pas empêcher
le raccord du tube de trachéostomie (tube permanent) de s’emboîter dans le système respiratoire d’un
appareil anesthésique ou d’un ventilateur pulmonaire.
Vérifier la conformité par des essais fonctionnels.
6.3.3.3 *Il convient de fournir un moyen de vérifier visuellement la présence du tube amovible
lorsque le tube de trachéostomie est in situ sans débrancher le système respiratoire.
Vérifier la conformité par des essais fonctionnels.
6.3.3.4 L’évaluation du risque d’erreur de raccordement entre le diamètre intérieur (DI) du tube
amovible et le raccord de petite taille de la série de normes ISO 80369 doit être traitée par le fabricant
lors du processus de gestion du risque. Il convient que la réduction du risque soit traitée par la conception,
si cela est réalisable en pratique.
Vérifier la conformité par un examen du dossier de gestion des risques.
6 © ISO 2016 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 5366:2016(F)

6.3.4 *Ballonnets
6.3.4.1 Les ballonnets ne doivent pas présenter de fuites lorsqu’ils sont soumis à une pression
interne < 9,0 kPa ou lorsqu’ils sont gonflés jusqu’à atteindre un diamètre < 1,5 fois le diamètre du
ballonnet (voir 8.3.1) sur une durée de 10 s.
Vérifier la conformité en gonflant le ballonnet jusqu’à atteindre une pression interne > 9,0 kPa ou > 1,5 fois
le diamètre du ballonnet, selon la valeur atteinte en premier, et en maintenant cette valeur pendant ≥ 10 s
pour contrôler l’étanchéité.
6.3.4.2 Les ballonnets ne doivent pas former de hernie de sorte qu’aucune partie du ballonnet
gonflé ne doit dépasser l’ouverture de l’extrémité «patient» du tube (voir Figure D.1).
Vérifier la conformité au moyen des essais décrits dans l’Annexe D.
6.3.4.3 La surface extérieure du tube de trachéostomie doit être exempte d’arêtes vives au niveau de
la fixation du ballonnet.
Vérifier la conformité par un examen du dossier de gestion des risques.
6.3.4.4 Le diamètre au repos du ballonnet doit être situé à ± 15 % de la valeur marquée lorsqu’il est
gonflé s
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 5366
ISO/TC 121/SC 2 Secrétariat: ANSI
Début de vote: Vote clos le:
2015-08-13 2015-11-13
Matériel d’anesthésie et de réanimation respiratoire —
Tubes de trachéostomie —
Partie :
Tubes et raccords pour utilisation chez les adultes
Anaesthetic and respiratory equipment — Tracheostomy tubes —
Part : Tubes and connectors for use in adults
ICS: 11.040.10
TRAITEMENT PARRALLÈLE ISO/CEN
Le présent projet a été élaboré dans le cadre de l’Organisation internationale de
normalisation (ISO) et soumis selon le mode de collaboration sous la direction
de l’ISO, tel que défini dans l’Accord de Vienne.
Le projet est par conséquent soumis en parallèle aux comités membres de l’ISO et
aux comités membres du CEN pour enquête de cinq mois.
En cas d’acceptation de ce projet, un projet final, établi sur la base des observations
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC reçues, sera soumis en parallèle à un vote d’approbation de deux mois au sein de
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
l’ISO et à un vote formel au sein du CEN.
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
Pour accélérer la distribution, le présent document est distribué tel qu’il est
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
parvenu du secrétariat du comité. Le travail de rédaction et de composition de
COMMERCIALES, AINSI QUE DU POINT DE VUE
texte sera effectué au Secrétariat central de l’ISO au stade de publication.
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 5366:2015(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
©
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2015

---------------------- Page: 1 ----------------------
ISO/DIS 5366:2015(F)
ISO 5366

Annexe A (informative) Justification . 21
Annexe B (normative)Méthode d'essai relative à la sécurité de fixation d'un raccord et d'une
collerette au tube de trachéostomie . 24
Annexe C (normative) Méthode d'essai pour la détermination du diamètre du ballonnet . 25
Annexe D (normative) Méthode d'essai de formation d'une hernie au niveau du ballonnet . 26
Annexe E (normative) Méthode d'essai pour mesurer les fuites au-delà du ballonnet . 28
Annexe F (normative) Méthode d'essai pour la détermination de la résistance à la plicature . 31
Annexe G (informative) Lignes directrices concernant les matériaux et la conception . 33
Annexe H (informative) Identification des phénomènes dangereux pour l’appréciation des
risques . 34
Bibliographie . 37
Annexe ZA (informative) Relation entre le présent document et les exigences essentielles de la
Directive UE 93/42/CEE . 38

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés © ISO #### – Tous droits réservés 3

---------------------- Page: 2 ----------------------
ISO 5366
Sommaire
Ce modèle vous permet de travailler avec les fonctions et les styles de MS Word par défaut. Vous pouvez
les utiliser si vous voulez mettre à jour la table des matières automatiquement et si vous préférez
appliquer la numérotation automatique. Supprimez cette table des matières si elle n'est pas nécessaire.
Avant-propos . 5
Introduction. 7
1 *Domaine d’application . 9
2 Références normatives . 9
3 Termes et définitions . 10
4 *Exigences générales relatives aux tubes et raccords de trachéostomie . 12
5 Matériaux . 12
6 Exigences de conception relatives aux tubes et raccords de trachéostomie . 13
6.1 Exigences générales de conception . 13
6.2  Désignation de la taille et dimensions . 13
6.3 Conception . 14
7 Exigences relatives aux tubes de trachéostomie fournis stériles . 17
7.1 Assurance de la stérilité . 17
7.2 Emballage des tubes de trachéostomie fournis stériles . 17
8  Marquage et étiquetage . 18
8.1 Généralités . 18
8.2  Marquage de la collerette . 18
8.3 Marquage de l'indicateur de gonflage . 19
8.4 Marquage des raccords de tubes de trachéostomie . 19
8.5 Étiquetage supplémentaire des emballages unitaires . 19
8.6  Étiquetage des emballages unitaires du tube amovible . 19
8.7 Étiquetage des inserts de tubes de trachéostomie . 20
2 © ISO #### – Tous droits réservés

---------------------- Page: 3 ----------------------
ISO 5366
Annexe A (informative) Justification . 21
Annexe B (normative)Méthode d'essai relative à la sécurité de fixation d'un raccord et d'une
collerette au tube de trachéostomie . 24
Annexe C (normative) Méthode d'essai pour la détermination du diamètre du ballonnet . 25
Annexe D (normative) Méthode d'essai de formation d'une hernie au niveau du ballonnet . 26
Annexe E (normative) Méthode d'essai pour mesurer les fuites au-delà du ballonnet . 28
Annexe F (normative) Méthode d'essai pour la détermination de la résistance à la plicature . 31
Annexe G (informative) Lignes directrices concernant les matériaux et la conception . 33
Annexe H (informative) Identification des phénomènes dangereux pour l’appréciation des
risques . 34
Bibliographie . 37
Annexe ZA (informative) Relation entre le présent document et les exigences essentielles de la
Directive UE 93/42/CEE . 38

© ISO #### – Tous droits réservés 3

---------------------- Page: 4 ----------------------
ISO 5366
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le
droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet
de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails
concernant les références aux droits de propriété intellectuelle ou autres droits analogues identifiés
lors de l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations
de brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation
de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de l'OMC
concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l'élaboration du présent document est l'ISO/TC 121, Matériel d’anesthésie et de
réanimation respiratoire, sous-comité SC 2, Canules et équipement connexe.
Cette cinquième édition annule et remplace la quatrième édition, ISO 5366-1:2000, qui a fait l'objet d'une
révision technique.
Les exigences de l'ISO 5366-3:2001 et de l'ISO 5366-3 Corr:2003, Tubes de trachéostomie – Partie 3 :
Tubes de trachéostomie pédiatriques, ont été intégrées dans cette cinquième édition.
Les types de police suivants sont utilisés tout au long de la présente Norme internationale :
 exigences et définitions : caractères romains ;
 spécifications d’essai : caractères italiques ;
 éléments informatifs situés hors des tableaux, tels que les notes, exemples et références : petits
caractères. Le texte normatif des tableaux est également en petits caractères ;
 TERMES DEFINIS A L'ARTICLE 3 : petites majuscules.
Un astérisque (*) utilisé comme premier caractère d’un titre ou au début d’un alinéa ou d’un tableau
indique qu'il y a un conseil ou un exposé des motifs relatifs à cet élément dans l’Annexe A.
© ISO #### – Tous droits réservés 5

---------------------- Page: 5 ----------------------
ISO 5366
L’attention des Organismes membres et des comités nationaux est attirée sur le fait que les fabricants
d’équipements et les organismes d’essai peuvent avoir besoin d’une période de transition après la
parution d’une nouvelle publication ou d’une publication amendée ou révisée de l’ISO ou de l'IEC leur
permettant de rendre les produits conformes aux nouvelles exigences et de s’équiper pour la réalisation
des nouveaux essais ou des essais révisés. Le comité recommande que le contenu de la présente
publication soit adopté pour une mise en œuvre nationale au plus tôt 3 ans après sa date de publication
pour les équipements de conception nouvelle et au plus tôt 5 ans après la date de publication pour les
équipements déjà en production.
6 © ISO #### – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 5366
Introduction
La présente norme présente les exigences essentielles relatives à la conception des tubes et raccords de
trachéostomie à ballonnet et sans ballonnet. Ces dispositifs sont destinés à être introduits dans une
stomie pratiquée dans la trachée pour conduire les gaz et les vapeurs allant vers et provenant de la
trachée. Les dispositifs à ballonnet sont conçus pour assurer l'étanchéité de la trachée, la protéger
contre l'aspiration de sécrétions et fournir un conduit aérien non obstrué chez les malades au cours
d'une ventilation spontanée, assistée ou régulée, pendant des durées brèves ou prolongées. Les tubes
spéciaux à parois renforcées de métal ou de nylon, les tubes à épaulements, les tubes coniques, les tubes
avec dispositifs pour aspiration ou surveillance ou administration de médicaments ou autres gaz ainsi
que les nombreux autres types de tubes de trachéostomie conçus pour des applications spéciales sont
inclus dans la présente spécification, car un grand nombre de tubes spéciaux de trachéostomie est
maintenant d'usage courant et ils partagent des exigences essentielles similaires à celles définies dans
la présente Norme internationale.
La méthode de description des dimensions et de la configuration des tubes a été conçue dans le but
d'aider les cliniciens à choisir le tube le mieux adapté à l'anatomie de chaque patient. La taille du tube
est désignée par sa dimension intérieure, laquelle joue un rôle important dans la mesure où elle
conditionne la résistance du tube au passage du gaz. Le choix des tubes de trachéostomie se faisant
également en fonction des dimensions stomale et trachéale, il est considéré comme essentiel que la
dimension extérieure soit portée à la connaissance de l'utilisateur pour chaque taille de tube.
Les tubes de trachéostomie à ballonnet peuvent être caractérisés par la combinaison des dimensions
intérieure et extérieure du tube, ainsi que par le diamètre du ballonnet à marquer.
Diverses conceptions de ballonnets sont disponibles pour répondre aux exigences cliniques
particulières. Les exigences de performance des ballonnets et les méthodes d'essai correspondantes, qui
sont alignées avec les exigences de l'ISO 5361, Sondes trachéales et raccords, ont été ajoutées à cette
cinquième édition.
Les exigences concernant les tubes de trachéostomie pédiatriques ont été intégrées dans cette
cinquième édition, car elles partagent de nombreuses exigences communes qui peuvent être
normalisées et qui sont importantes pour la sécurité des patients. Un nourrisson ou un enfant est
différent d'un adulte, non seulement en ce qui concerne la taille mais également l'anatomie et la
physiologie des voies respiratoires ; ainsi, les canules prévues pour les patients pédiatriques diffèrent
de celles des adultes, à la fois en taille et en conception de base. Il n'est pas nécessaire de fixer de façon
permanente le raccord au tube, car ceci peut s'avérer impossible dans le cas des nourrissons et des
petits enfants. Il existe d'autres méthodes acceptables permettant de raccorder ces composants, et la
présente norme les prend en considération. La présente norme ne limite pas la gamme des modèles de
tubes nécessaires pour couvrir les variations relatives à l'anatomie, aux lésions et aux limitations
spatiales rencontrées dans les applications pédiatriques.
Les exigences relatives à la résistance à la plicature et les méthodes d'essai correspondantes ont
également été ajoutées à cette cinquième édition, pour mesurer la capacité du conduit aérien du tube de
trachéostomie à résister à l'écrasement et à la résistance respiratoire accrue lorsqu'il est plié ou
incurvé. Ces nouvelles exigences sont alignées avec les exigences de l'ISO 5361, Sondes trachéales et
raccords (en cours d'élaboration).
© ISO #### – Tous droits réservés 7

---------------------- Page: 7 ----------------------
ISO 5366
Les exigences relatives aux tubes de trachéostomie qui sont communes aux autres canules et
équipements connexes ont été retirées de cette cinquième édition car elles sont maintenant intégrées
dans l'ISO 18190 Exigences générales pour canules et équipement connexe, qui fait l'objet d'une référence
croisée, le cas échéant.

8 © ISO #### – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 5366
Matériel d'anesthésie et de réanimation respiratoire – Tubes de
trachéostomie
1 *Domaine d’application
La présente Norme internationale spécifie les exigences relatives aux tubes et raccords de
trachéostomie pour les adultes et les applications pédiatriques. L'usage de ces tubes est essentiellement
réservé aux patients dont l'état nécessite une anesthésie, une respiration artificielle ou toute autre aide
respiratoire.
Le domaine d'application de la présente Norme internationale couvre également les tubes spéciaux de
trachéostomie qui partagent des attributs communs, par exemple les tubes sans raccord à l'extrémité
«appareil» conçus pour les patients qui respirent de façon naturelle, les tubes à paroi renforcée, les
tubes métalliques ou les tubes à épaulement, les tubes coniques, les tubes avec dispositifs pour
aspiration ou surveillance ou administration de médicaments ou autres gaz.
Si, par exemple, des agents d'anesthésie inflammables sont utilisés avec des appareils d'électrochirurgie
ou des lasers dans des atmosphères enrichies en oxydant, l'inflammabilité des tubes de trachéostomie
constitue un danger bien connu, qui est géré par des pratiques cliniques appropriées, mais qui ne relève
pas du domaine d'application de la présente Norme internationale.
NOTE L'ISO/TR 11991 donne des conseils permettant d'éviter les incendies de canule.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 4135, Anaesthetic and respiratory equipment — Vocabulary.
ISO 5356-1, Anaesthetic and respiratory equipment — Conical connectors — Part 1: Cones and sockets
ISO/DIS 18190, General requirements for airways and related equipment (under development)
ISO/DIS 80369-7, Small-bore connectors for liquids and gases in healthcare applications — Part 7:
Connectors with 6% (Luer) taper for intravascular or hypodermic applications (under development)
ASTM F 640-12, Standard Test Methods for Determining Radiopacity for Medical Use
ASTM F 2052, Standard Test Method for Measurement of Magnetically Induced Displacement Force on
Medical Devices in the Magnetic Resonance Environment
ASTM F 2503. Practice for Marking Medical Devices and Other Items for Safety in the Magnetic Resonance
Environment
© ISO #### – Tous droits réservés 9

---------------------- Page: 9 ----------------------
ISO 5366
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4135 ainsi que les
suivants s’appliquent.
NOTE Voir la Figure 1 pour consulter des représentations de tubes de trachéostomie types ainsi que la nomenclature
associée.
3.1
ANGLE DE BISEAU
angle formé par le plan du biseau et l'axe longitudinal du tube de trachéostomie
3.2
BISEAU
partie oblique de l'extrémité «patient» du tube de trachéostomie
3.3
BALLONNET
ballon gonflable fixé à proximité de l'extrémité «patient» autour du tube de trachéostomie de façon à
garantir une réelle étanchéité entre le tube et la trachée
3.4
TUBE DE GONFLAGE
tube servant à l'insufflation du ballonnet
3.5
INDICATEUR DE GONFLAGE/ballonnet témoin
dispositif fixé à un tube de gonflage indiquant le niveau de gonflage du ballonnet
3.6
TUBE AMOVIBLE
tube ou canule qui est en contact étroit avec la paroi interne du tube permanent
3.7
MANDRIN
stylet qui permet de faciliter l'introduction du tube permanent dans la trachée
3.8
EXTREMITE «appareil»
extrémité du tube de trachéostomie qui sort du cou du patient
3.10
COLLERETTE
élément du tube de trachéostomie qui permet de maintenir le tube en position
3.11
LONGUEUR AXIALE
distance, dans l'axe du tube, entre le côté «patient» de la collerette et l'extrémité «patient» du tube
3.12
TUBE PERMANENT
élément du tube de trachéostomie qui est normalement en contact avec les tissus
10 © ISO #### – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 5366
3.13
EXTREMITE «patient»
extrémité du tube de trachéostomie destinée à être introduite dans la trachée
3.14
TUBE DE TRACHEOSTOMIE
tube destiné à être inséré dans la trachée à travers un orifice de trachéostomie

Figure 1 a)   Figure 1 b)
Figure 1 - Tubes de trachéostomie types
Légende
1 Tube de gonflage 7 Extrémité «appareil»
2 Collerette 8 Tube permanent
3 Ballonnet 9 Indicateur de gonflage
4 Extrémité «patient» 10 Valve de gonflage ou dispositif de
fermeture
5 Indicateur de gonflage/ballonnet témoin 11 Bout
6 Raccord pour système respiratoire 12 Biseau
ß Angle de biseau (voir 6.3.7.) l Longueur de clampage (voir 6.3.7.2)
1
© ISO #### – Tous droits réservés 11

---------------------- Page: 11 ----------------------
ISO 5366

Figure 2 a)   Figure 2 b)
NOTE 1   est l'angle formé par les axes longitudinaux du tube de trachéostomie à ses extrémités «patient» et
«appareil».
NOTE 2 LONGUEUR AXIALE figure 2 a) = b + c + a LONGUEUR AXIALE figure 2 b) = c
Figure 11 - Références dimensionnelles de base par rapport au plan de référence d'un tube de
trachéostomie

4 *Exigences générales relatives aux tubes et raccords de trachéostomie
4.1 Les tubes et raccords de trachéostomie doivent satisfaire aux exigences générales des canules et
équipements connexes utilisées dans la gestion des risques, l'aptitude à l'utilisation, l'évaluation
clinique et la recherche biophysique ou de modélisation, énumérées dans l'ISO 18190.
NOTE L'Annexe H couvre l'identification des dangers dans l'appréciation des risques liés aux tubes de
trachéostomie.
Vérifier la conformité par les essais correspondants donnés dans l'ISO 18190.
4.2 Le fabricant peut utiliser des essais types différents de ceux qui sont détaillés dans la présente
Norme internationale, si un degré de sécurité équivalent est obtenu. Les méthodes d'essai de
remplacement doivent être validées par rapport aux méthodes d'essai spécifiées dans la présente
Norme internationale.
Vérifier la conformité par une inspection du dossier technique du fabricant.
5 Matériaux
LES TUBES et raccords de trachéostomie doivent satisfaire aux exigences générales des matériaux
spécifiées à l'Article 5 de l'ISO 18190.
Vérifier la conformité par les essais correspondants donnés dans l'ISO 18190.
12 © ISO #### – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 5366
6 Exigences de conception relatives aux tubes et raccords de trachéostomie
6.1 Exigences générales de conception
Les tubes et raccords de trachéostomie doivent satisfaire aux exigences générales de conception des
canules et équipements connexes spécifiées dans l'ISO 18190.
Vérifier la conformité par les essais correspondants donnés dans l'ISO 18190.
6.2 Désignation de la taille et dimensions
6.2.1 *Taille désignée
Les tailles désignées des tubes de trachéostomie doivent être dans les tolérances des dimensions
internes spécifiées au Tableau 1, y compris pour les raccords, s'ils sont mis en place conformément au
6.3.1.1, en excluant tous les empiètements admis en 6.3.5. a).
Vérifier la conformité par des essais fonctionnels.
© ISO #### – Tous droits réservés 13

---------------------- Page: 13 ----------------------
ISO 5366
Tableau 1 — Désignation de taille des tubes de trachéostomie : dimensions et tolérances
Dimensions en millimètres
Tailles désignées Dimensions internes Tailles désignées Dimensions internes
nominales et nominales et
tolérances tolérances
2,0 2,0 + 0,2 / – 0,0 6,5 6,5  0,2
2,5 2,5 + 0,2 / – 0,0 7,0 7,0  0,2
3,0 3,0 + 0,2 / – 0,0 7,5 7,5  0,2
3,5 3,5 + 0,2 / – 0,0 8,0 8,0  0,2
4,0 4,0 + 0,2 / – 0,0 8,5 8,5  0,2
 9,0 9,0  0,2
4,5 4,5 + 0,3 / – 0,0 9,5 9,5  0,2
5,0 5,0 + 0,3 / – 0,0 10,0 10,0  0,2
5,5 5,5 + 0,3 / – 0,0 10,5 10,5  0,2
6,0 6,0 + 0,3 / – 0,0 11,0 11,0  0,2
 > 11,0 >11,0  0,2

6.2.2 Dimension extérieure
La dimension extérieure réelle (OD) des sections a et b (voir Figure 2), lorsqu'elle n'est pas mesurée sur
l'éventuel ballonnet, doit être la dimension extérieure marquée à ± 0,2 mm près.

Le mesurage réel doit être effectué au niveau de la plus grande dimension transversale dans sa
longueur, exprimée à 0,1 mm près.
Vérifier la conformité par des essais fonctionnels.
NOTE La dimension extérieure correspond à la partie du tube qui doit traverser la paroi et la lumière
de la trachée.

6.2.3 Longueur axiale
La longueur axiale [voir Figures 2 a) et 2 b)] doit être égale à la longueur déclarée par les fabricants, à
 1,5 mm près [voir 8.2.1 d)], pour les tubes de taille désignée < 4,5 et à  2,0 mm près pour les tubes de
taille désignée ≥ 4,5 mm, lorsqu'elle est mesurée entre le côté «patient» de la collerette et l'extrémité
«patient», y compris le biseau s'il y en a un, et exprimée en millimètres.
Vérifier la conformité par des essais fonctionnels.
6.3 Conception
6.3.1 Raccord
6.3.1.1 LES TUBES DE TRACHEOSTOMIE ou leurs tubes amovibles conçus pour être utilisés avec un système
respiratoire doivent être fixés, à l'extrémité «appareil», à l'aide d'un raccord conique équipé d'un cône
de 1,5 mm conforme à l'ISO 5356-1.
Le raccord ne doit pas se détacher du tube de trachéostomie ou du tube amovible si la force de
-1
séparation exercée est < 50 N à une vitesse de (50 ± 5) mm·min .
Vérifier la conformité au moyen de la méthode d’essai décrite dans l’Annexe B.
6.3.1.2 Le diamètre intérieur minimal du raccord doit être ≥ à la taille désignée du tube de
trachéostomie.
14 © ISO #### – Tous droits réservés

---------------------- Page: 14 ----------------------
ISO 5366
Vérifier la conformité par des essais fonctionnels.
6.3.1.3 Toute transition du diamètre intérieur doit être conique afin de faciliter le passage d'une canule
(par exemple une sonde d'aspiration).
Vérifier la conformité par une inspection.
6.3.2 COLLERETTE
6.3.2.1 Une collerette non réglable ne doit pas se détacher du tube de trachéostomie si la force axiale
-1
exercée est < 50 N à une vitesse de (50  5) mm·min .
Vérifier la conformité au moyen des essais décrits dans l’Annexe B.
6.3.2.2 Lorsqu'une collerette réglable est en position verrouillée, elle ne doit pas se déplacer si la force
-1
axiale exercée est < 15 N à une vitesse de (50  5) mm·min .
Vérifier la conformité par des essais fonctionnels.
6.3.2.3 Le mécanisme de verrouillage d'une collerette réglable ne doit pas provoquer une réduction de
la dimension interne du tube de trachéostomie de plus de 10 %.
Vérifier la conformité par des essais fonctionnels.
6.3.2.4 La collerette doit être munie d'un dispositif permettant de la fixer au patient.
6.3.3 TUBE AMOVIBLE
La longueur d'un tube amovible doit être à  1,0 mm de l'extrémité «patient» du tube permanent.
Vérifier la conformité par des essais fonctionnels.
6.3.4 *Ballonnets
6.3.4.1 Les ballonnets ne doiv
...
