ISO 21365:2019
(Main)Soil quality — Conceptual site models for potentially contaminated sites
Soil quality — Conceptual site models for potentially contaminated sites
This document provides guidance on developing and using conceptual site models (CSMs) through the various phases of investigation, remediation (if required), and any subsequent construction or engineering works. It describes what CSMs are, what they are used for and what their constituents are. It stresses the need for an iterative and dynamic approach to CSM development. This document is intended to be used by all those involved in developing CSMs and by those who rely on using them such as regulators, landowners, developers, and the public (and other relevant parties). Ideally, this includes representatives from all phases of the investigative and remedial processes, for example, preliminary assessment, detailed investigation, baseline human health and environmental risk assessments, and feasibility study, and, any subsequent construction or engineering work. NOTE 1 This document is applicable whenever the presence of "potentially harmful" or "hazardous" substances are present irrespective of whether they are naturally occurring or present due to human activity (i.e. are "contaminants"). NOTE 2 Although most of the principles described for developing CSMs in this document can apply to other domains, such as groundwater resources management, the present document is specifically written for the management of potentially contaminated sites or known contaminated sites.
Qualité du sol — Schémas conceptuels de sites pour les sites potentiellement pollués
Le présent document fournit des recommandations relatives à l'élaboration et l'utilisation de schémas conceptuels de sites (SCS) tout au long des diverses phases d'investigation, de remédiation (si nécessaire) et de tous les chantiers ou travaux de génie civil ultérieurs. Il décrit ce que sont les SCS, pourquoi ils sont utilisés et quels sont leurs constituants. Il souligne le besoin d'une approche itérative et dynamique pour l'élaboration des SCS. Le présent document est destiné à être utilisé par toutes les personnes/entités impliquées dans l'élaboration de SCS et par celles qui reposent sur leur utilisation, comme les organismes de réglementation, les propriétaires fonciers, les développeurs et le grand public (et d'autres parties concernées). Idéalement, cela inclut des représentants de toutes les phases des processus d'investigation et de remédiation, par exemple l'évaluation préliminaire, l'investigation détaillée, l'évaluation de référence concernant les risques pour la santé humaine et l'environnement, ainsi que l'étude de faisabilité, et tous les chantiers et travaux de génie civil ultérieurs. NOTE 1 Le présent document est applicable dès que des substances «potentiellement dangereuses» ou «dangereuses» sont présentes, que leur présence soit naturelle ou due à l'activité humaine (c'est-à-dire qu'il s'agit de «polluants»). NOTE 2 Bien que la plupart des principes décrits pour l'élaboration des SCS dans ce document puissent s'appliquer à d'autres domaines, comme la gestion des ressources en eaux souterraines, le présent document est spécifiquement rédigé pour la gestion des sites potentiellement pollués ou des sites pollués connus.
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 21365
First edition
2019-10
Soil quality — Conceptual site models
for potentially contaminated sites
Qualité du sol — Schémas conceptuels de sites pour les sites
potentiellement pollués
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

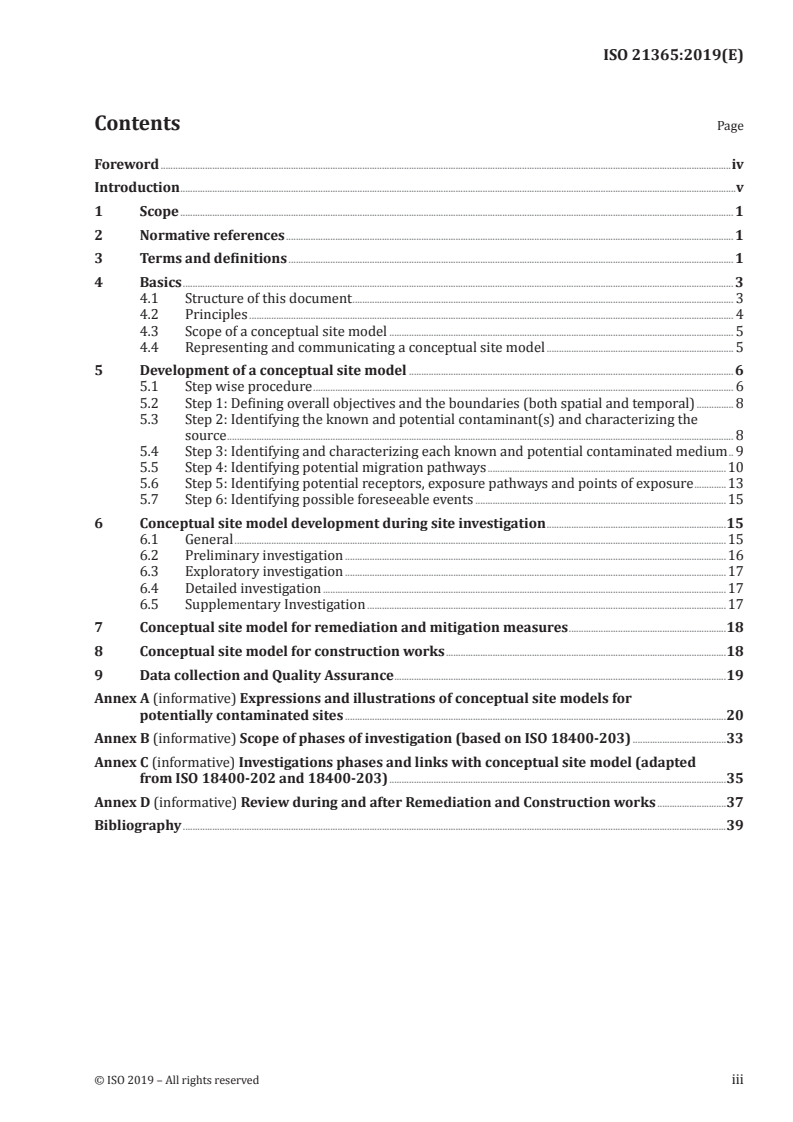

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Basics . 3
4.1 Structure of this document . 3
4.2 Principles . 4
4.3 Scope of a conceptual site model . 5
4.4 Representing and communicating a conceptual site model . 5
5 Development of a conceptual site model . 6
5.1 Step wise procedure . 6
5.2 Step 1: Defining overall objectives and the boundaries (both spatial and temporal) . 8
5.3 Step 2: Identifying the known and potential contaminant(s) and characterizing the
source . 8
5.4 Step 3: Identifying and characterizing each known and potential contaminated medium . 9
5.5 Step 4: Identifying potential migration pathways .10
5.6 Step 5: Identifying potential receptors, exposure pathways and points of exposure .13
5.7 Step 6: Identifying possible foreseeable events .15
6 Conceptual site model development during site investigation .15
6.1 General .15
6.2 Preliminary investigation .16
6.3 Exploratory investigation .17
6.4 Detailed investigation .17
6.5 Supplementary Investigation .17
7 Conceptual site model for remediation and mitigation measures .18
8 Conceptual site model for construction works .18
9 Data collection and Quality Assurance .19
Annex A (informative) Expressions and illustrations of conceptual site models for
potentially contaminated sites .20
Annex B (informative) Scope of phases of investigation (based on ISO 18400-203) .33
Annex C (informative) Investigations phases and links with conceptual site model (adapted
from ISO 18400-202 and 18400-203) .35
Annex D (informative) Review during and after Remediation and Construction works .37
Bibliography .39

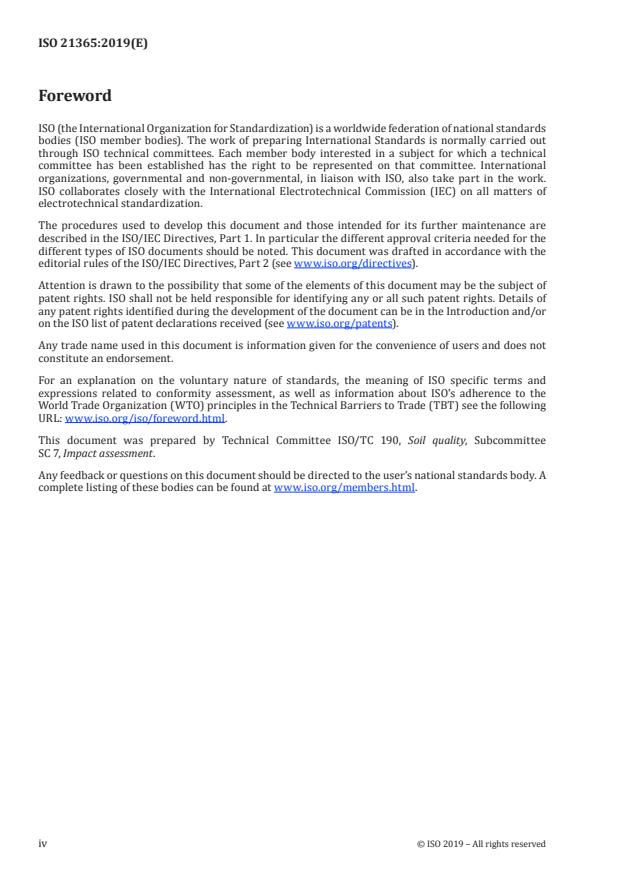

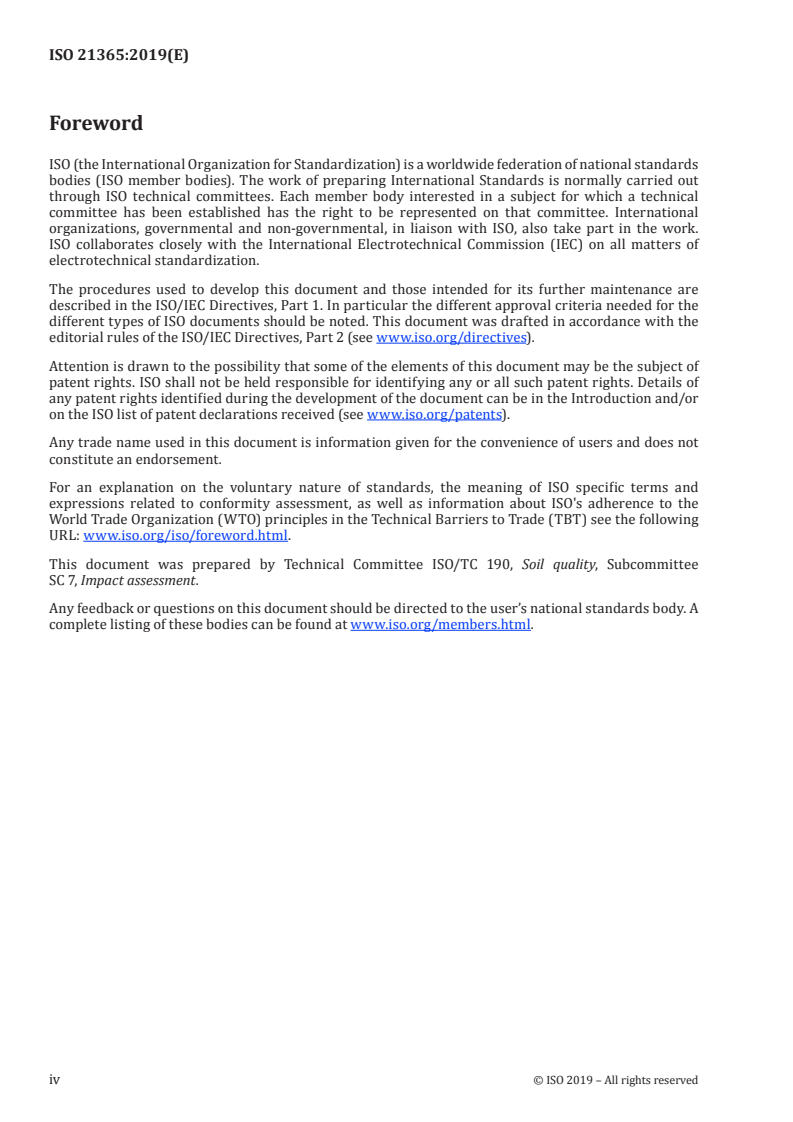

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document can be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 190, Soil quality, Subcommittee
SC 7, Impact assessment.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2019 – All rights reserved
Introduction
This document provides a definition of the conceptual site model (CSM) for contaminated sites
consistent with other ISO standards related to contaminated land. It refers to ISO accepted terminology
and generally accepted understanding of a CSM. Links with the ISO 18400 series of standards (Soil
quality — Sampling) are made. It is applicable to the management of potentially contaminated sites,
sites that are known to be contaminated, and also to land with naturally elevated concentrations of
potentially harmful substances.
It provides general guidance on the application of CSMs, how they are developed and how they can
evolve, with respect to all media, for example, air, surface water, sediments, soil, groundwater, soil gas,
biota, subsoil, including buildings and other artefacts.
The CSM is a synthesis of all relevant information about a potentially contaminated site with
interpretation as necessary and recognition of uncertainties. The description relies on the concept, of
“source-migration pathway-receptor linkages” (sometimes termed « contaminant linkages ») that are,
or might be, present.
The investigation of land potentially affected by contamination is usually performed using observations
and measurements made on-site as well as by taking samples for laboratory analysis and testing. Soil
and groundwater characteristics include a wide span of features, such as chemical and mineralogical
composition, soil texture, the concentrations, amounts and distribution of contaminants and soil
components. For practical and economic reasons, these investigations cannot cover the total volume of
interest, and the on-site measurements and especially the sampling have to be limited to certain points
or small areas/volumes.
Spatially limited investigations will give the best possible information if they are be planned thoroughly.
The questions: “what are we looking for, and what can we expect?” are essential for developing an
investigation programme that is efficient and fit for purpose. The best way to start the planning of the
investigation is to formulate a CSM, based on a thorough preliminary investigation (desk study and site
reconnaissance in accordance with ISO 18400-202) prior to any intrusive investigation.
Therefore, a CSM is a synthesis of information about the site together with some interpretation,
assumptions, and hypotheses. By testing the assumptions and hypotheses, intrusive investigations
can concentrate on the essential questions and data gaps, and can be planned and carried out more
efficiently. Depending on the results of the intrusive investigation, the CSM can be developed further.
It can become more detailed, more reliable, and often also modified or corrected, and step by step can
lose its conceptual character, although remaining a model.
In the context of potentially contaminated land, a CSM is a tool that can be developed for the planning of
an investigation, for undertaking a risk assessment, and for planning remediation and aftercare of a site.
It can also be used for construction or other engineering works that are planned for after remediation.
A CSM can be used when conducting environmental audits and “due diligence” exercises. The degree of
detail needed for the CSM can depend on the objectives of any of these tasks, and the nature, current
use and possible development of the site.
When preparing a CSM the terms that are being used should be carefully defined because terms might
not be understood to have the same meaning by people with different backgrounds and experience. In
addition, CSMs are intended to be of use to those without a technical background.
NOTE This document follows the established convention for documents published by ISO Technical
Committee 190 (TC 190) in distinguishing between “contaminant” (“substance or agent present in an
environmental medium as a result of human activity – see 3.2 in this document) and pollutant (“substance
or agent present in the soil (or groundwater) which, due to its properties, amount or concentration, causes
adverse impacts on soil functions” - see ISO 11074:2015, 3.4.18). Hence, “contamination” and “pollution” are not
considered to be the same thing. However, it is recognised that this distinction is not always made at “official”
level in all jurisdictions. Even in those jurisdictions where it is recognised, it might be for some purposes but not
others and the definitions of “contamination” and “pollution” used in legislation and regulations for different
purposes can differ. In addition, the use of the terms is not necessarily consistent between and even within
guidance documents produced by government and professional bodies.
INTERNATIONAL STANDARD ISO 21365:2019(E)
Soil quality — Conceptual site models for potentially
contaminated sites
1 Scope
This document provides guidance on developing and using conceptual site models (CSMs) through
the various phases of investigation, remediation (if required), and any subsequent construction or
engineering works.
It describes what CSMs are, what they are used for and what their constituents are. It stresses the need
for an iterative and dynamic approach to CSM development.
This document is intended to be used by all those involved in developing CSMs and by those who rely
on using them such as regulators, l
...
