Vernier callipers reading to 0,02 mm

Specifies the most important dimensional, functional and quality characteristics for devices with a maximum range of 500 mm. Methods for testing the accuracy of the instruments are given in an informative annex. Contains two tables with measuring ranges and maximum permissible error, and four figures with details of the instrument.

Pieds à coulisse à vernier au 1/50 mm

Kljunasta pomična merila z natančnostjo do 0,02 mm

General Information

Status
Withdrawn
Publication Date
31-Mar-1984
Withdrawal Date
31-Mar-1984
Current Stage
9599 - Withdrawal of International Standard
Completion Date
14-Jul-2011

Relations

Buy Standard

Standard
ISO 6906:1984 - Vernier callipers reading to 0,02 mm
English language
5 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6906:1999
English language
5 pages
sale 10% off
Preview
sale 10% off
Preview
e-Library read for
1 day
Standard
ISO 6906:1984 - Pieds a coulisse a vernier au 1/50 mm
French language
5 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6906:1984 - Pieds a coulisse a vernier au 1/50 mm
French language
5 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON.MEXAYHAPOAHAR OPfAHM3ALWlR fl0 CTAHAAPTM3AUMM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Vernier callipers reading to 0,02 mm
Reds ii coulisse ;i vernier au 7/50 mm
First edition - 1984-04-15
U DC 531.714.8 Ref. No. IS0 6906-1984 (E)
Descriptors : measuring instruments, mechanical measuring instruments, calipers, specifications, dimensions, accuracy, marking.
Price based on 5 pages

---------------------- Page: 1 ----------------------

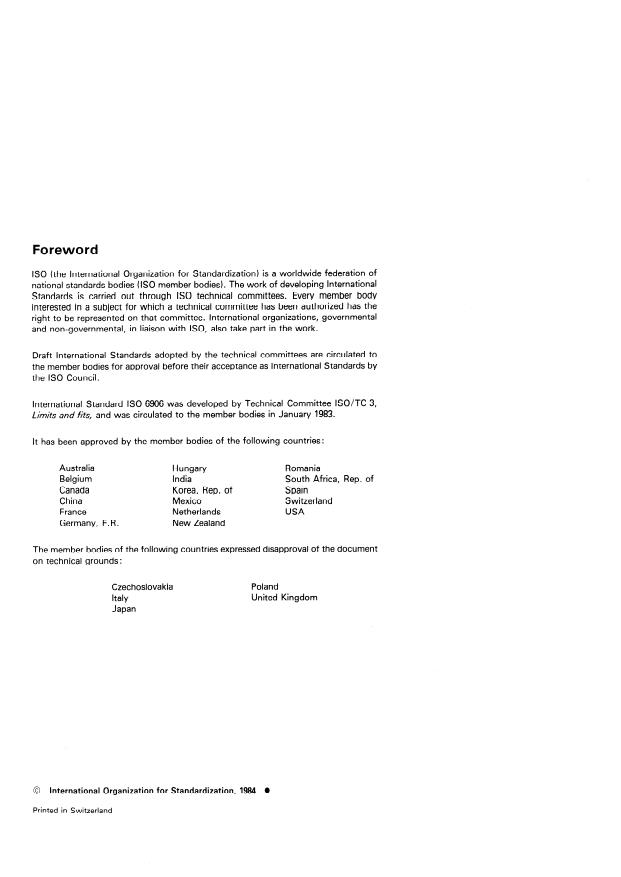

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of developing International
Standards is carried out through IS0 technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 6966 was developed by Technical Committee ISO/TC 3,
Limits and fits, and was circulated to the member bodies in January 1983.
It has been approved by the member bodies of the following countries:
Australia Hungary Romania
Belgium
India South Africa, Rep. of
Canada Korea, Rep. of Spain
China
Mexico Switzerland
France Netherlands USA
Germany, F. R. New Zealand
The member bodies of the following countries expressed disapproval of the document
on technical grounds :
Czechoslovakia Poland
United Kingdom
Italy
Japan
0 International Organization for Standardization, 1984 l
Printed in Switzerland

---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 6906-1984 (E)
Vernier caliipers reading to 0,02 mm
1 Scope and field of application 4.2 Material
This International Standard specifies the most important Vernier callipers shall be manufactured from either plain carbon
dimensional, functional and quality characteristics of vernier steel or stainless steel, with a coefficient of thermal expansion
callipers reading to 0,OZ mm, with a maximum range of in the temperature range 10 to 30 OC within the limits
500 mm. (11,5 + 1,O) x 1O-6 K-‘.
Methods for testing the accuracy of the instruments are given
in the annex, for general information only.
4.3 Hardness
NOTE - These vernier callipers are also commonly known as 1 /SO mm
The hardness shall be
vernier callipers.
350 HV
a) for the beam, not less than
Vernier callipers reading to 0,l and 0,05 mm are dealt with in
IS0 3599.
b) for the measuring faces of the jaws:
-
made of carbon steel, not less than 700 HV
2 References
-
made of stainless steel, not less than 550 HV
IS0 I, Standard reference temperature for industrial length
measurements.
4.4 Beam
IS0 3599, Vernier callipers reading to 0,l mm and 0,05 mm.
The beam shall be long enough for the sliding jaw assembly not
IS0 3650, Gauge blocks.
to overhang when measuring at the end of the measuring
range.
3 Terminology and definitions
4.5 Jaws
3.1 Terminology
For the minimum projection of the jaws, Jmin, see table 1.
See figure 1.
The maximum projection of the jaws, Jmax, shall be equal to
3.2 Definitions
one-third of the measuring range.
The minimum length of the faces for external measurement,
3.2.1 error in reading at any position of the sliding jaw:
Lzmin, shall be one-half the projection of the jaws.
The difference between the actual distance separating the two
measuring faces and the indicated value.
For the minimum length of internal measuring jaws, Llmin, see
table 1.
3.2.2 measuring range : The maximum distance that the
jaws may be separated without the vernier scale projecting
The nominal combined width L, of the jaws for internal
beyond the main scale.
measurement shall be 5, 10 or 20 mm (see figure 2).
The faces for internal measurement shall be of cylindrical form
4 Specifications
with a radius not exceeding one-half of their combined width.
The slider shall be provided with a suitable clamp so that it may
4.1 Measuring ranges
be effectively clamped to the beam without altering the posi-
For recommended measuring ranges, see table 1. tion of the measuring faces by more than IO pm.

---------------------- Page: 3 ----------------------
IS0 6906-1984 (El
Maximum permissible error in reading and
Table 2 -
The fit of the sliding jaw on the beam shall permit the various
maximum tolerance in parallelism of external
tolerances on measuring accuracy to be complied with under all
measuring faces
conditions of normal use.
Table 1 - Measuring ranges and projections of jaws
Maximum Maximum tolerance
Dimensions in millimetres
Measured permissible in parallelism
length error of external
Minimum Minimum length
External
in reading meas
...

SLOVENSKI STANDARD
SIST ISO 6906:1999
01-marec-1999
.OMXQDVWDSRPLþQDPHULOD]QDWDQþQRVWMRGRPP
Vernier callipers reading to 0,02 mm
Pieds à coulisse à vernier au 1/50 mm
Ta slovenski standard je istoveten z: ISO 6906:1984
ICS:
17.040.30 Merila Measuring instruments
SIST ISO 6906:1999 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 6906:1999

---------------------- Page: 2 ----------------------

SIST ISO 6906:1999
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON.MEXAYHAPOAHAR OPfAHM3ALWlR fl0 CTAHAAPTM3AUMM.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Vernier callipers reading to 0,02 mm
Reds ii coulisse ;i vernier au 7/50 mm
First edition - 1984-04-15
U DC 531.714.8 Ref. No. IS0 6906-1984 (E)
Descriptors : measuring instruments, mechanical measuring instruments, calipers, specifications, dimensions, accuracy, marking.
Price based on 5 pages

---------------------- Page: 3 ----------------------

SIST ISO 6906:1999

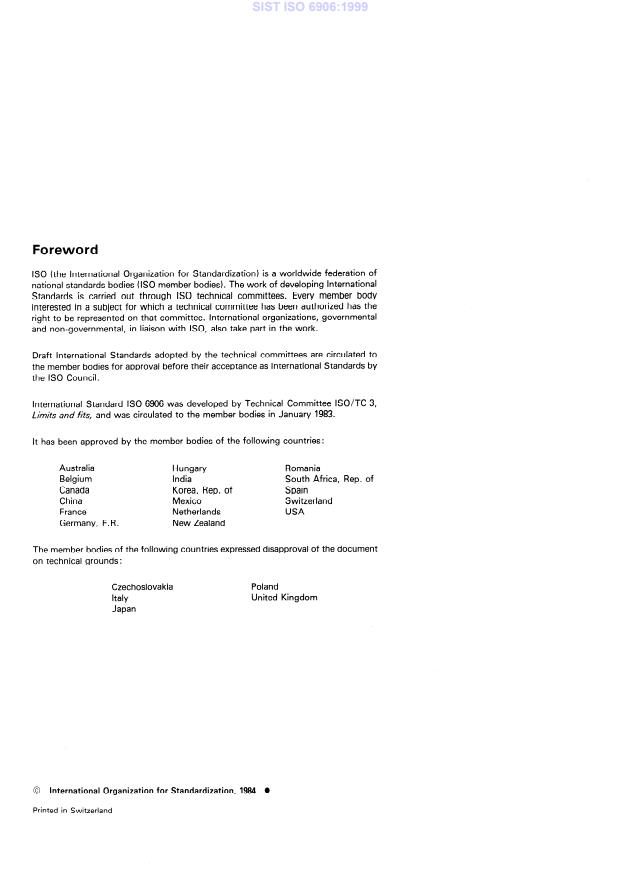

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of developing International
Standards is carried out through IS0 technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 6966 was developed by Technical Committee ISO/TC 3,
Limits and fits, and was circulated to the member bodies in January 1983.
It has been approved by the member bodies of the following countries:
Australia Hungary Romania
Belgium
India South Africa, Rep. of
Canada Korea, Rep. of Spain
China
Mexico Switzerland
France Netherlands USA
Germany, F. R. New Zealand
The member bodies of the following countries expressed disapproval of the document
on technical grounds :
Czechoslovakia Poland
United Kingdom
Italy
Japan
0 International Organization for Standardization, 1984 l
Printed in Switzerland

---------------------- Page: 4 ----------------------

SIST ISO 6906:1999
INTERNATIONAL STANDARD IS0 6906-1984 (E)
Vernier caliipers reading to 0,02 mm
1 Scope and field of application 4.2 Material
This International Standard specifies the most important Vernier callipers shall be manufactured from either plain carbon
dimensional, functional and quality characteristics of vernier steel or stainless steel, with a coefficient of thermal expansion
callipers reading to 0,OZ mm, with a maximum range of in the temperature range 10 to 30 OC within the limits
500 mm. (11,5 + 1,O) x 1O-6 K-‘.
Methods for testing the accuracy of the instruments are given
in the annex, for general information only.
4.3 Hardness
NOTE - These vernier callipers are also commonly known as 1 /SO mm
The hardness shall be
vernier callipers.
350 HV
a) for the beam, not less than
Vernier callipers reading to 0,l and 0,05 mm are dealt with in
IS0 3599.
b) for the measuring faces of the jaws:
-
made of carbon steel, not less than 700 HV
2 References
-
made of stainless steel, not less than 550 HV
IS0 I, Standard reference temperature for industrial length
measurements.
4.4 Beam
IS0 3599, Vernier callipers reading to 0,l mm and 0,05 mm.
The beam shall be long enough for the sliding jaw assembly not
IS0 3650, Gauge blocks.
to overhang when measuring at the end of the measuring
range.
3 Terminology and definitions
4.5 Jaws
3.1 Terminology
For the minimum projection of the jaws, Jmin, see table 1.
See figure 1.
The maximum projection of the jaws, Jmax, shall be equal to
3.2 Definitions
one-third of the measuring range.
The minimum length of the faces for external measurement,
3.2.1 error in reading at any position of the sliding jaw:
Lzmin, shall be one-half the projection of the jaws.
The difference between the actual distance separating the two
measuring faces and the indicated value.
For the minimum length of internal measuring jaws, Llmin, see
table 1.
3.2.2 measuring range : The maximum distance that the
jaws may be separated without the vernier scale projecting
The nominal combined width L, of the jaws for internal
beyond the main scale.
measurement shall be 5, 10 or 20 mm (see figure 2).
The faces for internal measurement shall be of cylindrical form
4 Specifications
with a radius not exceeding one-half of their combined width.
The slider shall be provided with a suitable clamp so that it may
4.1 Measuring ranges
be effectively clamped to the beam without altering the posi-
For recommended measuring ranges, see table 1. tion of the measuring faces by more than IO pm.

---------------------- Page: 5 ----------------------

SIST ISO 6906:1999
IS0 6906-1984 (El
Maximum permissible error in reading and
Table 2 -
The fit of the sliding jaw on the beam shall permit the various
maximum tolerance in parallelism of external
...

~~
Norme internationale @ 6906
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION*MEWYHAPORHAR OPTAHMBAUMR no CTAH,lAPTH3AUHH*ORGANlSATlON INTERNATIONALE DE NORMALISATION
Pieds à coulisse à vernier au 1/50 mm
Vernier callipers reading to 0,02 rnrn
Première édition - 1984-04-15
LL CDU 531.714.8 Réf. no : IS0 6906-1984 (FI
8
Descripteurs : instrument de mesurage, instrument de mesurage mbcanique, pied à coulisse, spécification, dimension, exactitude, marquage.
2
&
8
s
Prix basé sur 5 pages

---------------------- Page: 1 ----------------------

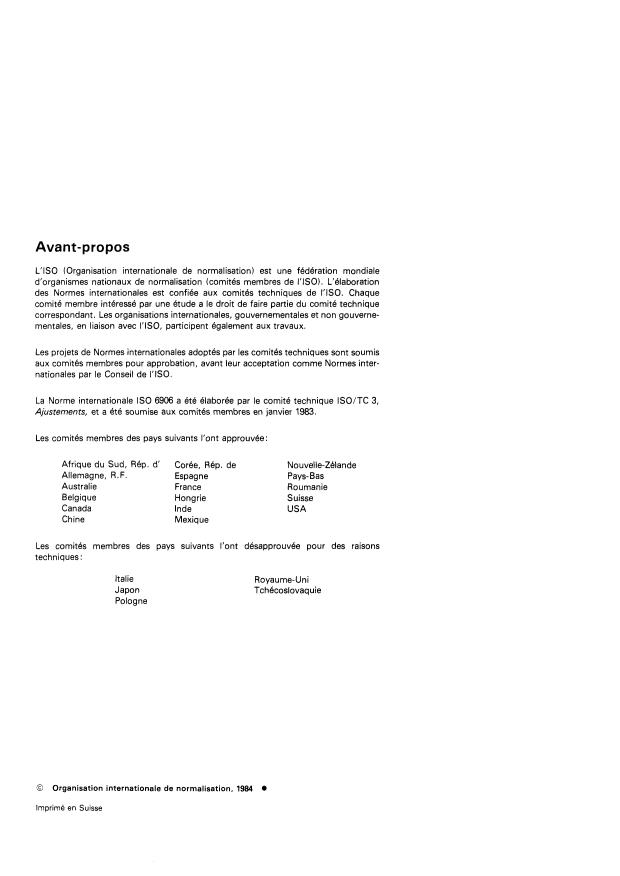

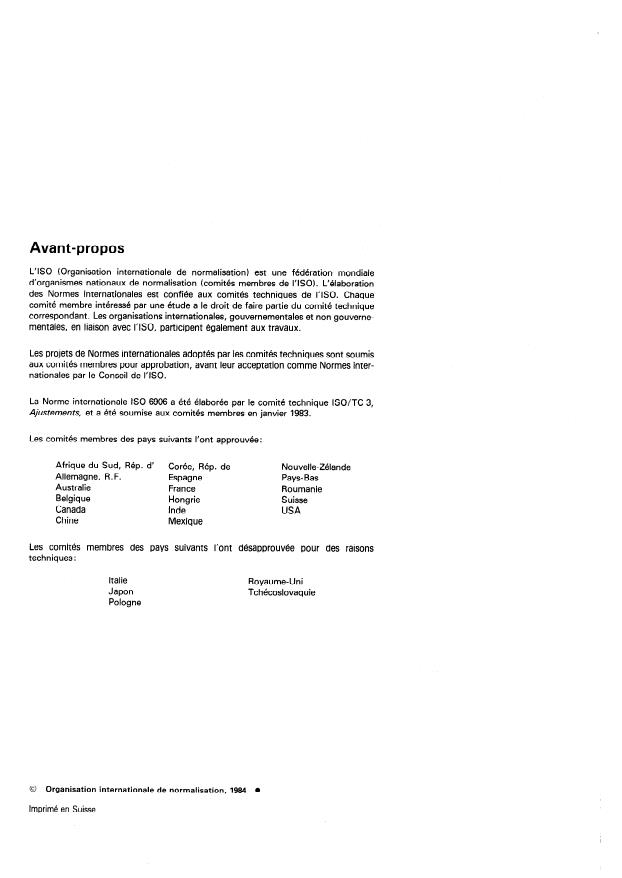

Avant- propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I‘ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I‘ISO.
La Norme internationale IS0 6906 a été élaborée par le comité technique ISO/TC 3,
Ajustements, et a été soumise aux comités membres en janvier 1983.
Les comités membres des pays suivants l’ont approuvée:
Afrique du Sud, RBp. d’ Corée, Rép. de Nouvelle-Zélande
Allemagne, R.F. Espagne Pays-Bas
Australie
France Roumanie
Belgique
Hongrie Suisse
Canada Inde USA
Chine Mexique
Les comités membres des pays suivants l’ont désapprouvée pour des raisons
techniques:
Italie
Royaume- Uni
Japon Tchécoslovaquie
Pologne
O Organisation internationale de normalisation, 1984 O
ImDrimé en Suisse

---------------------- Page: 2 ----------------------
~ ~~
NORM E I NTE R NAT1 ON ALE IS0 6906-1984 (F)
Pieds à coulisse à vernier au 1/50 mm
1 Objet et domaine d'application 4.2 Matériaux
Les pieds à coulisse doivent être exécutés en acier au carbone
La présente Norme internationale spécifie les plus importantes
caractéristiques dimensionnelles, fonctionnelles et qualitatives ou en acier inoxydable, ayant un coefficient de dilatation ther-
des pieds à coulisse à vernier au 1/50 mm, ayant une capacité mique de (11,5 F 1,O) x 10-6 K-' à une température com-
prise entre 10 et 30 OC.
maximale de mesure de 500 mm.
Des méthodes de contrôle de la précision de ces instruments
4.3 Dureté
sont données en annexe à titre indicatif.
La dureté ne doit pas être inférieure:
NOTE - On désigne également ces instruments par ((pieds à coulisse à
vernier au 0,02 mrn)).
a) pour la règle, à 350 HV
Les pieds à coulisse au 1/10 mm et au 1/20 mm sont traités
pour les faces de mesure des becs:
dans I'ISO 3599. b)
-
en acier au carbone, à 700 HV
2 Références
- en acier inoxydable, à 550 HV
IS0 1, Température normale de référence des mesures indus-
trielles de longueur.
4.4 Règle
IS0 3599, Pieds à coulisse a vernier au 1/10 mm et au
1120 mm.
La longueur de la règle doit être telle que lorsque le mesurage
est effectué au maximum de la capacité de mesure, le
IS0 3650, Cales-étalons.
coulisseau-support du bec mobile ne dépasse pas l'extrémité de
la règle.
3 Terminologie et définitions
4.5 Becs
3.1 Terminologie
Pour la longueur minimale des becs, Jmin, se reporter au
Voir figure 1. tableau 1.
La longueur maximale des becs, J,,,, doit être égale au tiers de
3.2 Définitions
la capacité de mesure du pied considéré.
3.2.1 erreur de lecture en toute position du bec mobile:
La longueur minimale des faces de mesures d'extérieur,
Différence entre la distance réelle séparant les deux faces de
doit être égale à la moitié de la longueur des becs.
mesure et la valeur indiquée.
Pour la longueur minimale des faces de mesures d'intérieur,
3.2.2 capacit6 de mesure: Distance maximale séparant les
Llmin, voir tableau 1.
deux faces de mesure d'extérieur, le coulisseau-support du bec
mobile ne dépassant pas l'extrémité de la règle.
L, pour mesure d'intérieur (becs
La largeur combinée nominale
fermés) doit être égale à 5, 10 ou 20 mm (voir figure 2).
4 Spécifications
Les faces de mesure d'intérieur sont de forme cylindrique avec
un rayon n'excédant pas la moitié de la largeur combinée.
4.1 Capacités de mesure
Le coulisseau doit posséder un système de blocage adapté qui
puisse effectivement le bloquer sur la règle sans altérer la posi-
Pour les capacités de mesure recommandées, se reporter au
tion de la face de mesure de plus de 10 pm.
tableau 1.
1

---------------------- Page: 3 ----------------------
I
IS0 6906-1984 (FI
Tableau 2 - Erreurs maximales de lecture admissibles,
L’ajustement du coulisseau sur la règle doit permettre de res-
la précision de et tolérances maximales de parallélisme des faces de
pecter les différentes tolérances affectant
mesure, dans toutes les conditions normales d‘emploi. mesure d’extérieur
Tableau 1 - Capacités de mesure et longueurs
Erreur maximale Tolérance maximale
des becs Longueur de parallélisme
de lecture
mesurée des faces de
Dimensions en millimètres
admissible mesure d‘extérieur
L
Longueur Longueur minimale
7
:apacité de mesur
...

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION~ME~YHAPO~HAR OPTAHM3AL&lR fl0 CTAH~APTbl3AWWWORGANISATION INTERNATIONALE DE NORMALISATION
Pieds à coulisse à vernier au 1/50 mm
Vernier callipers reading to 0,02 mm
Première édition - 1984-04-15
Réf. no : ISO 6906-1984 (F)
CDU 531.714.8
dimension, exactitude, marquage.
Descripteurs : instrument de mesurage, instrument de mesurage mécanique, pied à coulisse, spécification,
Prix basé sur 5 pages

---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 6906 a été élaborée par le comité technique ISO/TC 3,
Ajustements, et a été soumise aux comités membres en janvier 1983.
Les comités membres des pays suivants l’ont approuvée:
Afrique du Sud, Rép. d’ Corée, Rép. de Nouvelle-Zélande
Allemagne, R.F.
Espagne Pays- Bas
Australie France Roumanie
Belgique
Hongrie Suisse
Canada Inde USA
Chine
Mexique
Les comités membres suivants l’ont désapprouvée pour
Pays
techniques :
Italie
Royaume-Uni
Japon Tchécoslovaquie
Pologne
0 Organisation internationale de normalisation, 1984 l
Imprimé en Suisse

---------------------- Page: 2 ----------------------
ISO 6906-1984 (F)
NORME INTERNATIONALE
Pieds à coulisse à vernier au 1/50 mm
4.2 Matériaux
1 Objet et domaine d’application
Les pieds à coulisse doivent être exécutés en acier au carbone
La présente Norme internationale spécifie les plus importantes
ou en acier inoxydable, ayant un coefficient de dilatation ther-
caractéristiques dimensionnelles, fonctionnelles et qualitatives
mique de (II,5 + I,O) x 10 -6 K-l à une température com-
des pieds à coulisse à Vernier au 1/50 mm, ayant une capacité
maximale de mesure de 500 mm. prise entre 10 et 30 OC.
Des méthodes de contrôle de la précision de ces instruments
4.3 Dureté
sont données en annexe à titre indicatif.
La dureté ne doit pas être inférieure:
NOTE - On désigne également ces instruments par ((pieds à coulisse à
Vernier au 0,02 mm)).
a) pour la règle, à 350 HV
Les pieds à coulisse au I/I0 mm et au I/ZO mm sont traités
b) pour les faces de mesure des becs:
dans I’ISO 3599.
-
en acier au carbone, à 700 HV
2 Références
-
en acier inoxydable, à 550 HV
ISO 1, Température normale de référence des mesures indus-
trielles de longueur.
4.4 Règle
ISO 3599, Pieds à coulisse à Vernier au 1 /IO mm et au
1/20 mm.
La longueur de la règle doit être telle que lorsque le mesurage
est effectué au maximum de la capacité de mesure, le
I S 0 3650, Cales-é talons.
coulisseau-support du bec mobile ne dépasse pas l’extrémité de
la règle.
3 Terminologie et définitions
4.5 Becs
3.1 Terminologie
Pour la longueur minimale des becs, Jmin, se reporter au
tableau 1.
Voir figure 1.
La longueur maximale des becs, Jmax, doit être égale au tiers de
3.2 Définitions
la capacité de mesure du pied considéré.
3.2.1 erreur de lecture en toute position du bec mobile:
La longueur minimale des faces de mesures d’extérieur, Lzmin,
Différence entre la distance réelle séparant les deux faces de
doit être égale à la moitié de la longueur des becs.
mesure et la valeur indiquée.
Pour la longueur minimale des faces de mesures d’intérieur,
3.2.2 capacité de mesure: Distance maximale séparant les
AL Imin, voir tableau 1.
deux faces de mesure d’extérieur, le coulisseau-support du bec
mobile ne dépassant pas l’extrémité de la règle.
La largeur combinée nominale L, pour mesure d’intérieur (becs
fermés) doit être égale à 5, 10 ou 20 mm (voir figure 2).
4 Spécifications
Les faces de mesure d’intérieur sont de forme cylindrique avec
un rayon n’excédant pas la moitié de la largeur combinée.
4.1 Capacités de mesure
Le coulisseau doit posséder un système de blocage adapté qui
puisse effectivement le bloquer sur la règle sans altérer la posi-
Pour les capacités de mesure recommandées, se reporter au
tion de la face de mesure de plus de 10 pm.
tableau 1.

---------------------- Page: 3 ----------------------

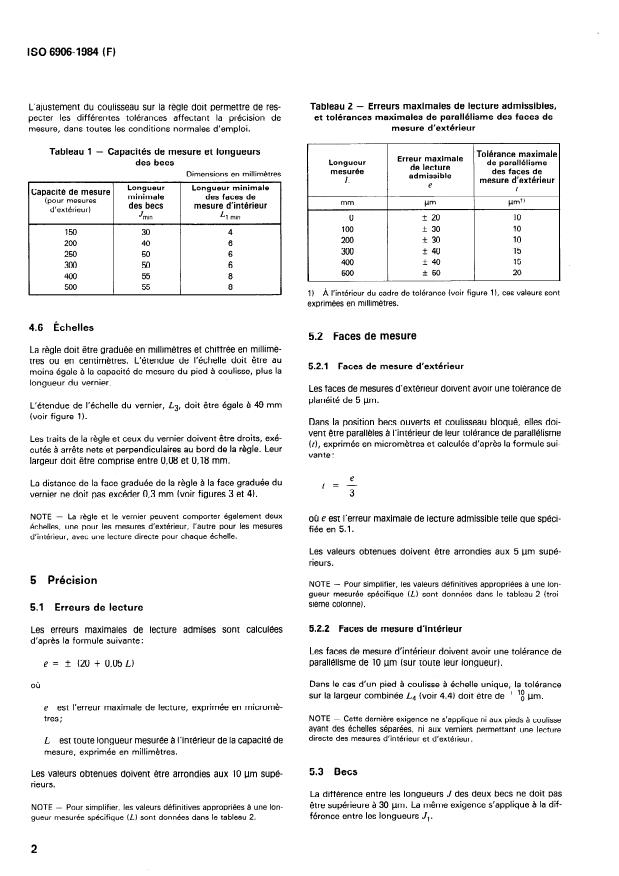

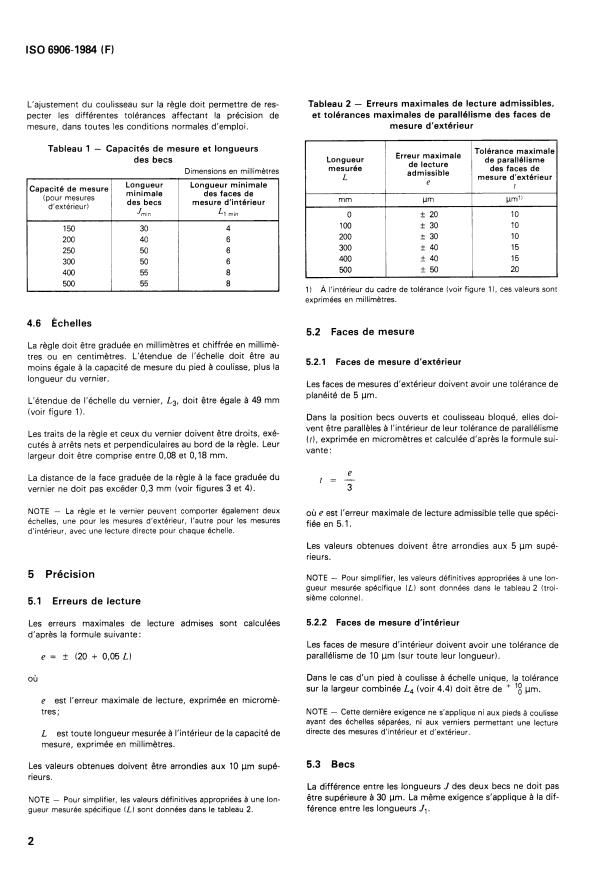

ISO 6906-1984 (FI
L’ajustement du coulisseau sur la règle doit permettre de res- Tableau 2 - Erreurs maximales de lecture admissibles,
et tolérances maximales de parallélisme des faces de
pecter les différentes tolérances affectant la précision de
mesure d’extérieur
mesure, dans toutes les conditions normales d’emploi.
-
Tableau 1 - Capacités de mesure et longueurs
Tolérance maximale
Erreur maximale
Longueur de parallélisme
des becs
de lecture
mesurée des faces de
Dimensions en millimètres
admissible
L mesure d’extérieur
e
Longueur Longueur minimale t
r
Capacité de mesure
minimale des faces de
(pour mesures
Jlrnl)
mm
w
des becs I I l
mesure d’intérieur
d’extérieur)
J L
min 1 min
0 I!I 20 10
100 I!I 30 10
150 30
IL 30 10
200
200 40
15
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
