ISO 13297:2014
(Main)Small craft — Electrical systems — Alternating current installations
Small craft — Electrical systems — Alternating current installations
ISO 13297:2014 specifies the requirements for the design, construction and installation of low-voltage alternating current electrical systems which operate at nominal voltages of less than 250 V single phase on small craft of hull length up to 24 m. Additional information to be included in the owner's manual is listed.
Petits navires — Systèmes électriques — Installations à courant alternatif
L'ISO 13297:2014 définit les exigences concernant la conception, la construction et l'installation des circuits électriques à courant alternatif à basse tension fonctionnant sous des tensions nominales inférieures à 250 V en monophasé sur les petits navires de longueur de coque inférieure ou égale à 24 m. Elle spécifie également les instructions supplémentaires à inclure dans le manuel du propriétaire.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 13297
Fourth edition
2014-12-01
Small craft — Electrical systems —
Alternating current installations
Petits navires — Systèmes électriques — Installations à courant
alternatif
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General requirements . 4
5 Marking . 6
6 Ignition sources . 7
7 Overcurrent protection . 7
7.1 General . 7
7.2 Supply circuits . 8
7.3 Branch circuits . 8
8 Ground-fault protection/earth-leakage protection . 8
9 Appliances and equipment . 9
10 System wiring. 9
11 Conductor and cable installation .10
12 Panel boards (switchboards) .11
13 Socket outlets
........................................................................................................................................................................................................12
14 Power source options .12
15 Inverters and inverter/chargers .13
Annex A (normative) Conductor requirements .15
Annex B (normative) Instructions to be included with owner’s manual.17
Annex C (informative) Recommended system tests .18
Annex D (informative) Typical a.c. system diagrams .19
Bibliography .27

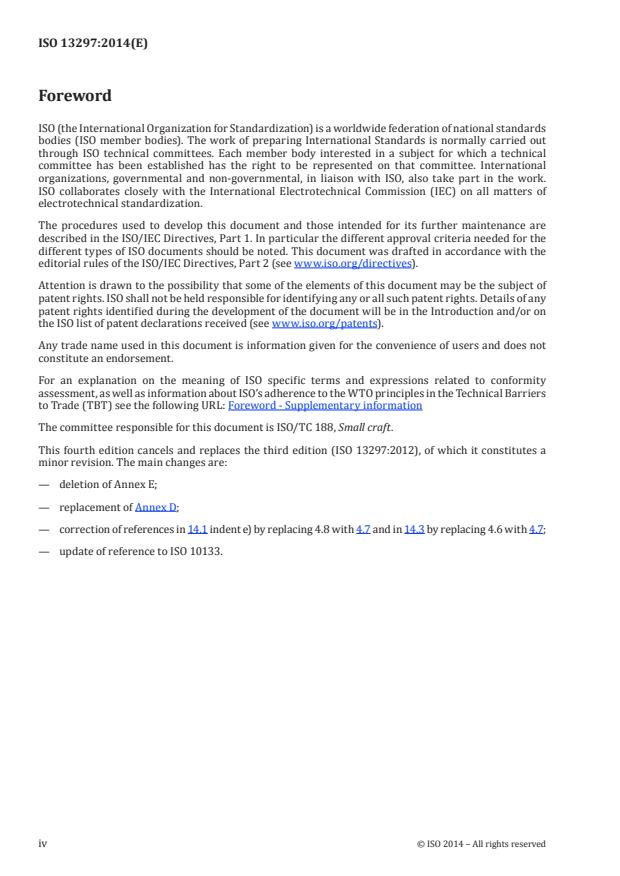

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 188, Small craft.
This fourth edition cancels and replaces the third edition (ISO 13297:2012), of which it constitutes a
minor revision. The main changes are:
— deletion of Annex E;
— replacement of Annex D;
— correction of references in 14.1 indent e) by replacing 4.8 with 4.7 and in 14.3 by replacing 4.6 with 4.7;
— update of reference to ISO 10133.
iv © ISO 2014 – All rights reserved
INTERNATIONAL STANDARD ISO 13297:2014(E)
Small craft — Electrical systems — Alternating current
installations
IMPORTANT — The colours represented in the electronic file of this document can be neither
viewed on screen nor printed as true representations. Although the copies of this document
printed by ISO have been produced to correspond (with an acceptable tolerance as judged by the
naked eye) to the requirements of ISO 3864-4, it is not intended that these printed copies be used
for colour matching. Instead, consult ISO 3864-4, which provides colorimetric and photometric
properties together with, as a guideline, references from colour order systems.
1 Scope
This International Standard specifies the requirements for the design, construction and installation of
low-voltage alternating current electrical systems which operate at nominal voltages of less than 250 V
single phase on small craft of hull length up to 24 m.
Additional information to be included in the owner’s manual is listed in Annex B.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 7010, Graphical symbols — Safety colours and safety signs — Registered safety signs
ISO 8846, Small craft — Electrical devices — Protection against ignition of surrounding flammable gases
ISO 10133, Small craft — Electrical systems — Extra-low-voltage d.c. installations
ISO 10240, Small craft — Owner’s manual
IEC 60079-0, Explosive atmospheres — Part 0: General requirements
IEC 60309-2, Plugs, socket-outlets and couplers for industrial purposes — Part 2: Dimensional
interchangeability requirements for pin and contact-tube accessories
IEC 60446, Basic and safety principles for man-machine interface marking and identification — Identification
of conductors by colours or numerals
IEC 60529:1989, Degrees of protection provided by enclosures (IP code)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
craft’s earth
protective ground
connection, provided for safety purposes, that is established by a conducting connection with the
common ground/earth (potential of the earth’s surface)
3.2
equipotential bonding conductor
normally non-current-carrying conductor used to put various exposed conductive parts of direct current
electrical devices and extraneous conductive parts at a substantially equal potential
3.3
residual current device
RCD
electro-mechanical switching device or association of devices designed to make, carry and break
currents under normal service conditions and to cause the opening of contacts when the residual current
attains a given value under specified conditions
Note 1 to entry: RCDs serve to reduce the risk of injury to people from electrical shock hazard, and damage to
equipment from leakage of stray currents to earth or to other circuits.
3.4
polarization transformer
transformer which automatically orientates the neutral and active (phase) conductors in the system in
the same polarity orientation as the polarized system of the craft
3.5
isolation transformer
transformer with protective separation between the input and output windings and the protective conductor
3.6
neutral conductor
conductor connected to the neutral point of a system and capable of contributing to the transmission of
electrical energy
3.7
protective conductor
protective grounding conductor
conductor, not normally carrying current, used for some measure of protection against electric shock,
for electrically connecting any of the following parts of electrical equipment to the craft’s ground (earth)
and to the shore a.c. grounding conductor through the shore power cable:
a) exposed conductive parts of electrical equipment;
b) extraneous conductive parts;
c) the main grounding (earthing) terminal;
d) earth electrode(s);
e) the earth point of a source, or an artificial neutral
3.8
live conductor
conductor or conductive part intended to be energized in normal use, including a neutral conductor
3.9
active (phase) conductor
any conductor that is maintained at a difference of potential from the neutral or protective conductor
Note 1 to entry: In a system that does not include a neutral or protective conductor, all conductors are to be
considered active conductors.
3.10
ignition-protected equipment
equipment designed and constructed to give protection against ignition of surrounding flammable gases
Note 1 to entry: See ISO 8846.
2 © ISO 2014 – All rights reserved
3.11
overcurrent protection device
device designed to interrupt the circuit when the current flow exceeds a predetermined value for a
predetermined time
EXAMPLE A fuse or circuit breaker.
3.12
panel board
switchboard
assembly of devices for the purpose of controlling and/or distributing electrical power
Note 1 to entry: Examples of devices include circuit breakers, fuses, switches, instruments and indicators.
3.13
polarized system
system in which the live conductors are connected in the same relation to all terminals on devices or
receptacles (socket outlets) in a circuit
3.14
shore power appliance inlet
fitting designed for mounting on a craft, of a shrouded male type, to connect to the female connector
on the craft end of the shore power cable in order to make the electrical connection for transmission of
electrical energy
3.15
trip-free circuit breaker
mechanical switching device capable of making, carrying and breaking currents under normal circuit
conditions and also making, carrying for a specified time and breaking currents under specified
abnormal circuit conditions such as those of overload or short circuit, and which is designed so that the
resetting means cannot be manually held in place to override the current-interrupting mechanism
3.16
accessible
capable of being reached for inspection, removal or maintenance without removing the craft’s
permanent structure
3.17
readily accessible
capable of being reached quickly and safely for effective use without the use of tools
3.18
sheath
uniform and continuous protective tubular covering of metallic or non-metallic material around one or
more insulated conductors
Note 1 to entry: Examples of appropriate materials include moulded r
...
NORME ISO
INTERNATIONALE 13297
Quatrième édition
2014-12-01
Petits navires — Systèmes électriques
— Installations à courant alternatif
Small craft — Electrical systems — Alternating current installations
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences générales . 5
5 Marquage . 6
6 Sources d’inflammation . 8
7 Protection contre les surintensités . 8
7.1 Exigences générales . 8
7.2 Circuits d’alimentation . 8
7.3 Circuits divisionnaires . 9
8 Protection contre les courants de défaut à la terre . 9
9 Appareils et équipements . 9
10 Système de câblage. 9
11 Installation des conducteurs et des câbles .10
12 Tableaux de distribution (Tableaux électriques) .12
13 Socles de prises de courant
....................................................................................................................................................................13
14 Choix des sources d’alimentation .13
15 Convertisseurs et convertisseurs/chargeurs .14
Annexe A (normative) Annexe AExigences relatives aux conducteurs .16
Annexe B (normative) Annexe BInstructions à inclure dans le manuel du propriétaire .18
Annexe C (informative) Annexe CEssais du circuit recommandés.19
Annexe D (informative) Annexe DSchémas électriques typiques de circuits c.a. .20
Bibliographie .33

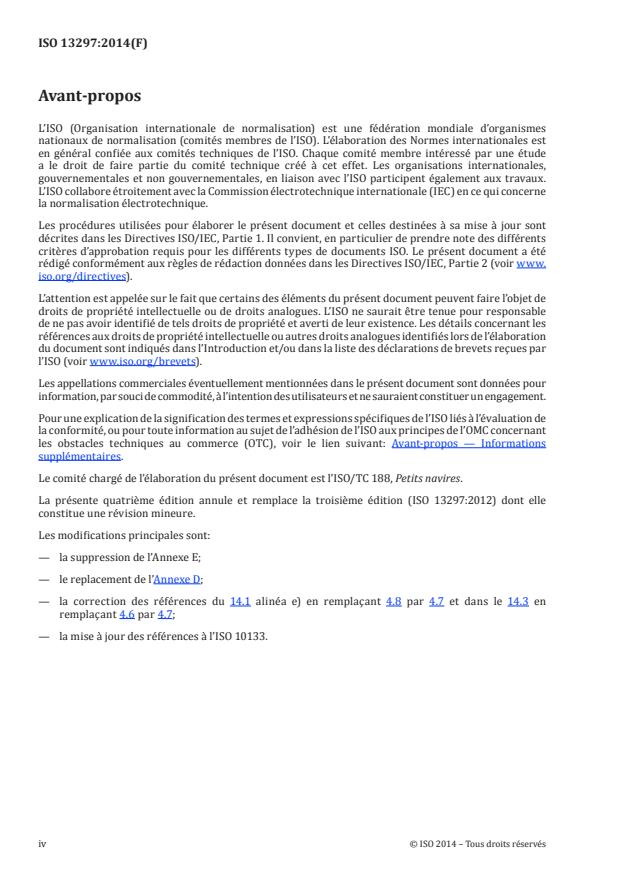

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 188, Petits navires.
La présente quatrième édition annule et remplace la troisième édition (ISO 13297:2012) dont elle
constitue une révision mineure.
Les modifications principales sont:
— la suppression de l’Annexe E;
— le replacement de l’Annexe D;
— la correction des références du 14.1 alinéa e) en remplaçant 4.8 par 4.7 et dans le 14.3 en
remplaçant 4.6 par 4.7;
— la mise à jour des références à l’ISO 10133.
iv © ISO 2014 – Tous droits réservés
NORME INTERNATIONALE ISO 13297:2014(F)
Petits navires — Systèmes électriques — Installations à
courant alternatif
IMPORTANT — Les couleurs représentées dans le fichier électronique de ce document, vues sur
l’écran ou à l’impression, ne peuvent être considérées comme de véritables représentations.
Bien que les copies de ce document imprimées par l’ISO ait été produites pour correspondre
(avec une tolérance acceptable jugée à l’œil nu) aux exigences de l’ISO 3864-4, il n’est pas prévu
que ces copies imprimées soient utilisées pour la correspondance des couleurs. Consulter plutôt
l’ISO 3864-4, qui fournit des caractéristiques colorimétriques et photométriques ainsi que, à
titre indicatif, des références concernant les systèmes d’ordre de couleurs.
1 Domaine d’application
La présente Norme Internationale définit les exigences concernant la conception, la construction et
l’installation des circuits électriques à courant alternatif à basse tension fonctionnant sous des tensions
nominales inférieures à 250 V en monophasé sur les petits navires de longueur de coque inférieure ou
égale à 24 m.
Elle spécifie également en Annexe B les instructions supplémentaires à inclure dans le manuel du
propriétaire.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont des documents de normativement référencés
dans le présent document et sont indispensables pour son application. Pour les références datées, seule
l’édition citée s’applique. Pour les références non datées, la dernière édition du document de référence
s’applique (y compris les éventuels amendements).
ISO 7010:2010, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Signaux de
sécurité enregistrés
ISO 8846, Navires de plaisance — Équipements électriques — Protection contre l’inflammation des gaz
inflammables environnants
ISO 10133, Petits navires — Systèmes électriques — Installations à très basse tension à courant continu
ISO 10240, Petits navires — Manuel du propriétaire
CEI 60079-0, Matériel électrique pour atmosphères explosives gazeuses — Partie 0: Règles générales
CEI 60309-2, Prises de courant pour usages industriels — Partie 2: Règles d’interchangeabilité dimensionnelle
pour les appareils à broches et alvéoles
CEI 60446, Principes fondamentaux et de sécurité pour les interfaces homme-machines, le marquage et
l’identification — Identification des conducteurs par des couleurs ou par des repères numériques
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
3 Termes et définitions
Pour les besoins de la présente Norme Internationale, les termes et définitions suivants s’appliquent.
3.1
terre du bateau
masse de protection
connexion apportée dans un but de sécurité et établie par une connexion électrique reliée à la masse/terre
commune (potentiel de la surface de la terre)
3.2
conducteur de liaison équipotentielle
conducteur normalement non alimenté et utilisé pour mettre plusieurs parties conductrices accessibles
(masses) d’une installation à courant continu et des parties conductrices étrangères à un même potentiel
3.3
dispositif différentiel résiduel
DDR
dispositif électromécanique de coupure, ou ensemble de dispositifs, conçu pour établir, supporter
et interrompre des courants dans les conditions de service normales et à provoquer l’ouverture des
contacts quand le courant différentiel résiduel atteint, dans des conditions spécifiées, une valeur donnée
Note 1 à l’article: Le DDR est destiné à réduire les risques de blessure des personnes par choc électrique, et
l’endommagement des équipements par fuite de courants vagabonds vers d’autres circuits.
3.4
transformateur de polarisation
transformateur qui oriente automatiquement le conducteur neutre et le conducteur actif (phase) du
réseau dans le sens de polarité de l’installation électrique du bateau
3.5
transformateur d’isolement
transformateur équipé d’une séparation de protection entre les enroulements d’entrée et de sortie et le
conducteur de protection
3.6
conducteur neutre
conducteur actif relié électriquement à la borne neutre d’un réseau et pouvant contribuer au transport
de l’énergie électrique
3.7
conducteur de protection
conducteur de mise à la masse
conducteur ne transportant normalement pas de courant et utilisé dans certaines mesures de
protection contre les chocs électriques et destiné à relier électriquement les parties suivantes des
appareils électriques à la masse/terre du bateau et dans les circuits sans transformateur d’isolement,
au conducteur de protection du circuit à courant alternatif du quai via la ligne d’alimentation du quai:
a) parties conductrices accessibles (masses) d’appareils électriques;
b) parties conductrices étrangères;
c) borne principale de mise à la masse (terre);
d) électrode(s) de terre;
e) borne de mise à la terre d’une source, ou un neutre artificiel.
3.8
conducteur actif
conducteur ou partie conductrice, destiné à être mis sous tension en utilisation normale, y compris un
conducteur neutre
2 © ISO 2014 – Tous droits réservés
3.9
conducteur phase (actif)
tout conducteur maintenu à une différence de potentiel avec le conducteur neutre ou le conducteur
de protection.
Note 1 à l’article: Dans un circuit qui n’a pas de conducteur neutre ou de conducteur de mise à la terre, tous les
conducteurs sont à considérer comme actifs.
3.10
équipement protégé contre l’inflammation
équipement conçu et fabriqué pour fournir une protection contre l’inflammation des gaz
inflammables environnants
Note 1 à l’article: Voir l’ISO 8846.
3.11
dispositif de protection contre les surintensités
dispositif destiné à interrompre le circuit lorsque le courant est supérieur à une valeur prédéterminée
pendant une durée prédéterminée.
EXEMPLE Fusible ou disjoncteur.
3.12
tableau de distribution
tableau électrique
ensemble de dispositifs destinés à réguler et/ou à distribuer l’énergie électrique
Note 1 à l’article: Des exemples de ces dispositifs comprennent des disjoncteurs, fusibles, interrupteurs,
instruments et indicateurs.
3.13
circuit polarisé
circuit dans lequel les conducteurs actifs sont reliés dans la même relation avec toutes les bornes sur les
appareils ou les récepteurs (socles de connexion) d’un circuit
3.14
entrée d’alimentation de
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
