ISO 8765:2011
(Main)Hexagon head bolts with metric fine pitch thread — Product grades A and B
Hexagon head bolts with metric fine pitch thread — Product grades A and B
ISO 8765:2011 specifies the characteristics of hexagon head bolts with metric fine pitch thread with nominal thread diameters, d, from 8 mm to 64 mm, of product grade A for nominal thread diameters, d, from 8 mm to 24 mm and nominal lengths, l, up to and including 10d or 150 mm, whichever is the shorter, and of product grade B for nominal thread diameters, d, over 24 mm or nominal lengths, l, over 10d or 150 mm, whichever is the shorter.
Vis à tête hexagonale à filetage métrique à pas fin partiellement filetées — Grades A et B
L'ISO 8765:2011 spécifie les caractéristiques des vis à tête hexagonale à filetage métrique à pas fin partiellement filetées, de diamètre nominal de filetage, d, de 8 mm à 64 mm, de grade A pour les diamètres d de 8 mm à 24 mm et les longueurs nominales, l, plus petites ou égales à 10d ou à 150 mm, la plus petite des deux valeurs étant retenue, et de grade B pour les diamètres d supérieurs à 24 mm ou les longueurs nominales, l, supérieures à 10d ou à 150 mm, la plus petite des deux valeurs étant retenue.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 8765
Third edition
2011-03-15
Hexagon head bolts with metric fine pitch
thread — Product grades A and B
Vis à tête hexagonale à filetage métrique à pas fin partiellement
filetées — Grades A et B
Reference number
ISO 8765:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 8765:2011(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8765:2011(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 8765 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 10, Product
standards for fasteners.
This third edition cancels and replaces the second edition (ISO 8765:1999), of which it constitutes a minor
revision.
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8765:2011(E)

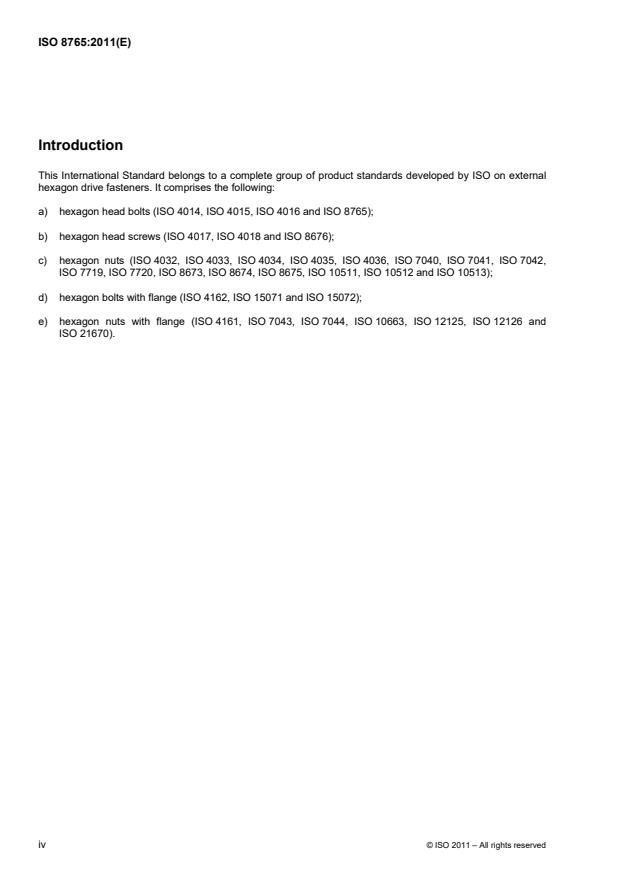

Introduction
This International Standard belongs to a complete group of product standards developed by ISO on external
hexagon drive fasteners. It comprises the following:
a) hexagon head bolts (ISO 4014, ISO 4015, ISO 4016 and ISO 8765);
b) hexagon head screws (ISO 4017, ISO 4018 and ISO 8676);
c) hexagon nuts (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041, ISO 7042,
ISO 7719, ISO 7720, ISO 8673, ISO 8674, ISO 8675, ISO 10511, ISO 10512 and ISO 10513);
d) hexagon bolts with flange (ISO 4162, ISO 15071 and ISO 15072);
e) hexagon nuts with flange (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126 and
ISO 21670).
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8765:2011(E)
Hexagon head bolts with metric fine pitch thread — Product
grades A and B
1 Scope
This International Standard specifies the characteristics of hexagon head bolts with metric fine pitch thread
with nominal thread diameters, d, from 8 mm to 64 mm, of product grade A for nominal thread diameters, d,
from 8 mm to 24 mm and nominal lengths, l, up to and including 10d or 150 mm, whichever is the shorter, and
of product grade B for nominal thread diameters, d, over 24 mm or nominal lengths, l, over 10d or 150 mm,
whichever is the shorter.
If, in special cases, specifications other than those listed in this International Standard are required, they can
be selected from existing International Standards, for example ISO 724, ISO 888, ISO 898-1, ISO 965-1,
ISO 3506-1, ISO 4753 and ISO 4759-1.
It is intended that coarse thread bolts according to ISO 4014 be the first choice.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 261, ISO general-purpose metric screw threads — General plan
ISO 724, ISO general-purpose metric screw threads — Basic dimensions
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-1, ISO general-purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1: Bolts, screws and
studs
ISO 4042, Fasteners — Electroplated coatings
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 8839, Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-ferrous metals
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings
© ISO 2011 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 8765:2011(E)
3 Dimensions
See Figure 1 and Tables 1 and 2.
Symbols and descriptions of dimensions are specified in ISO 225.
Dimensions in millimetres
a
β = 15° to 30°.
b
Point shall be chamfered in accordance with ISO 4753.
c
Incomplete thread u u 2P.
d
Reference datum for d .
w
e
Maximum underhead fillet.
f
d applies if values of l are specified.
s s,min
Figure 1
2 © ISO 2011 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8765:2011(E)
© ISO 2011 – All rights reserved 3
Table 1 — Preferred threads
Dimensions in millimetres
Thread (d × P) M8 × 1 M10 × 1 M12 × 1,5 M16 × 1,5 M20 × 1,5 M24 × 2 M30 × 2 M36 × 3 M42 × 3 M48 × 3 M56 × 4 M64 × 4
a
22 26 30 38 46 54 66 — — — — —
b
b ref.
28 32 36 44 52 60 72 84 96 108 — —
c
41 45 49 57 65 73 85 97 109 121 137 153
max. 0,60 0,60 0,60 0,8 0,8 0,8 0,8 0,8 1,0 1,0 1,0 1,0
c
min. 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
d max. 9,2 11,2 13,7 17,7 22,4 26,4 33,4 39,4 45,6 52,6 63 71
a
d nom. = max. 8,00 10,00 12,00 16,00 20,00 24,00 30,00 36,00 42,00 48,00 56,00 64,00
s
A 7,78 9,78 11,73 15,73 19,67 23,67 — — — — — —
Product grade min.
B 7,64 9,64 11,57 15,57 19,48 23,48 29,48 35,38 41,38 47,38 55,26 63,26
A 11,63 14,63 16,63 22,49 28,19 33,61 — — — — — —
d Product grade min.
w
B 11,47 14,47 16,47 22 27,7 33,25 42,75 51,11 59,95 69,45 78,66 88,16
A 14,38 17,77 20,03 26,75 33,53 39,98 — — — — — —
e Product grade min.
B 14,20 17,59 19,85 26,17 32,95 39,55 50,85 60,79 71,3 82,6 93,56 104,86
l max. 2 2 3 3 4 4 6 6 8 10 12 13
f
nom. 5,3 6,4 7,5 10 12,5 15 18,7 22,5 26 30 35 40
max. 5,45 6,58 7,68 10,18 12,715 15,215 — — — — — —
Product grade A
k
min. 5,15 6,22 7,32 9,82 12,285 14,785 — — — — — —
max. 5,54 6,69 7,79 10,29 12,85 15,35 19,12 22,92 26,42 30,42 35,5 40,5
Product grade B
min. 5,06 6,11 7,21 9,71 12,15 14,65 18,28 22,08 25,58 29,58 34,5 39,5
A 3,61 4,35 5,12 6,87 8,6 10,35 — — — — — —
d
k Product grade min.
w
B 3,54 4,28 5,05 6,8 8,51 10,26 12,8 15,46 17,91 20,71 24,15 27,65
r min. 0,4 0,4 0,6 0,6 0,8 0,8 1 1 1,2 1,6 2 2
nom. = max. 13,00 16,00 18,00 24,00 30,00 36,00 46 55,0 65,0 75,0 85,0 95,0
s A 12,73 15,73 17,73 23,67 29,67 35,38 — — — — — —
Product grade min.
B 12,57 15,57 17,57 23,16 29,16 35 45 53,8 63,1 73,1 82,8 92,8
---------------------- Page: 7 ----------------------
ISO 8765:2011(E)
4 © ISO 2011 – All rights reserved
Table 1 (continued)
Dimensions in millimetres
Thread (d × P) M8 × 1 M10 × 1 M12 × 1,5 M16 × 1,5 M20 × 1,5 M24 × 2 M30 × 2 M36 × 3 M42 × 3 M48 × 3 M56 × 4 M64 × 4
Product grade
e
l and l
s g
A B
l l l l l l l l l l l l l l l l l l l l l l l l l
s g s g s g s g s g s g
s g s g s g s g s g s g
nom. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max.
35 34,5 35,5 — —
40 39,5 40,5 — — 11,75 18 For sizes above the solid, bold, stepped line, see ISO 8676.
45 44,5 45,5 — — 16,75 23 11,519
50 49,5 50,5 — — 21,75 28 16,524 11,2520
55 54,4 55,6 — — 26,75 33 21,529 16,2525
60 59,4 60,6 — — 31,75 38 26,534 21,2530
65 64,4 65,6 — — 36,75 43 31,539 26,2535 17 27
70 69,4 70,6 — — 41,75 48 36,544 31,2540 22 32
80 79,4 80,6 — — 51,75 58 46,554 41,2550 32 42 21,534
90 89,3 90,7 88,25 91,75 56,564 51,2560 42 52 31,544
100 99,3 100,798,25 101,75 66,574 61,2570 52 62 41,554 31 46
110 109,3 110,7108,25 111,75 71,2580 62 72 51,564 41 56
120 119,3 120,7118,25 121,75 81,2590 72 82 61,574 51 66 36,554
130 129,2 130,8 128 132 76 86 65,578 55 70 40,558
140 139,2 140,8 138 142 86 96 75,588 65 80 50,568 36 56
150 149,2 150,8 148 152 96 106 85,598 75 90 60,578 46 66
160 — — 158 162 106 116 95,5108 85 100 70,588 56 76 41,564
180 — — 178 182 115,5128 105 120 90,5108 76 96 61,584
200 — — 197,7 202,3 135,5148 125 140 110,5128 96 116 81,5104 67 92
220 — — 217,7 222,3 132 147 117,5135 103 123 88,5111 74 99 55,583
240 — — 237,7 242,3 152 167 137,5155 123 143 108,5131 94 119 75,5103
260 — — 257,4 262,6 157,5175 143 163 128,5151 114 139 95,5123 77 107
280 — — 277,4 282,6 177,5195 163 183 148,5171 134 159 115,5143 97 127
300 — — 297,4 302,6 197,5215 183 203 168,5191 154 179 135,5163 117 147
---------------------- Page: 8 ----------------------
ISO 8765:2011(E)
© ISO 2011 – All rights reserved 5
Table 1 (continued)
Dimensions in millimetres
Thread (d × P) M8 × 1 M10 × 1 M12 × 1,5 M16 × 1,5 M20 × 1,5 M24 × 2 M30 × 2 M36 × 3 M42 × 3 M48 × 3 M56 × 4 M64 × 4
Product grade
e
l and l
s g
A B
l l l l l l l l l l l l l l l l l l l l l l l l l
s g s g s g s g s g s g s g s g s g s g s g s g
nom. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max
...
NORME ISO
INTERNATIONALE 8765
Troisième édition
2011-03-15
Vis à tête hexagonale à filetage métrique
à pas fin partiellement filetées —
Grades A et B
Hexagon head bolts with metric fine pitch thread — Product grades A
and B
Numéro de référence
ISO 8765:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 8765:2011(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8765:2011(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 8765 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation, sous-comité SC 10,
Normes de produits pour éléments de fixation.
Cette troisième édition annule et remplace la deuxième édition (ISO 8765:1999), dont elle constitue une
révision mineure.
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8765:2011(F)

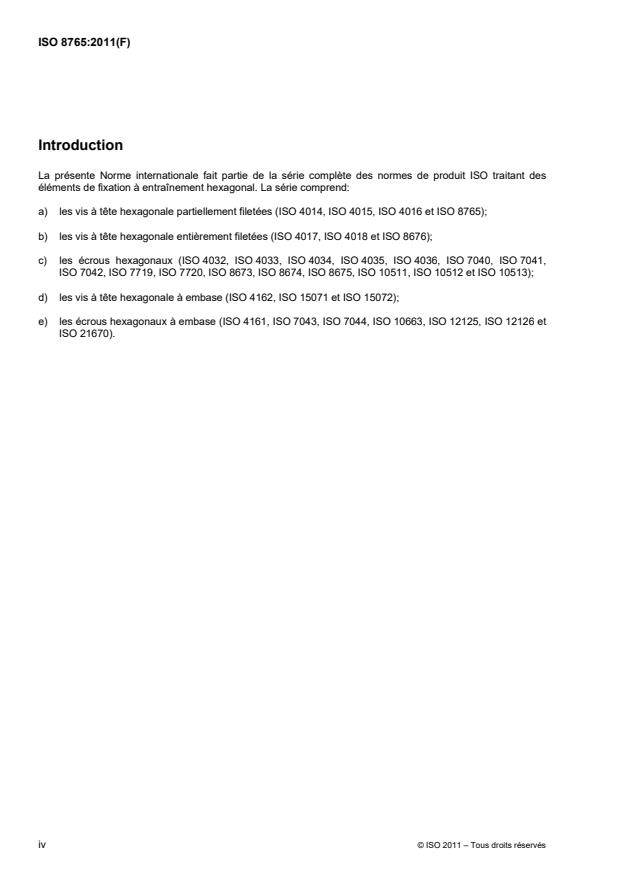

Introduction
La présente Norme internationale fait partie de la série complète des normes de produit ISO traitant des
éléments de fixation à entraînement hexagonal. La série comprend:
a) les vis à tête hexagonale partiellement filetées (ISO 4014, ISO 4015, ISO 4016 et ISO 8765);
b) les vis à tête hexagonale entièrement filetées (ISO 4017, ISO 4018 et ISO 8676);
c) les écrous hexagonaux (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041,
ISO 7042, ISO 7719, ISO 7720, ISO 8673, ISO 8674, ISO 8675, ISO 10511, ISO 10512 et ISO 10513);
d) les vis à tête hexagonale à embase (ISO 4162, ISO 15071 et ISO 15072);
e) les écrous hexagonaux à embase (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126 et
ISO 21670).
iv © ISO 2011 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8765:2011(F)
Vis à tête hexagonale à filetage métrique à pas fin partiellement
filetées — Grades A et B
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des vis à tête hexagonale à filetage métrique à
pas fin partiellement filetées, de diamètre nominal de filetage, d, de 8 mm à 64 mm, de grade A pour les
diamètres d de 8 mm à 24 mm et les longueurs nominales, l, plus petites ou égales à 10d ou à 150 mm, la
plus petite des deux valeurs étant retenue, et de grade B pour les diamètres d supérieurs à 24 mm ou les
longueurs nominales, l, supérieures à 10d ou à 150 mm, la plus petite des deux valeurs étant retenue.
Si, dans des cas particuliers, des spécifications autres que celles figurant dans la présente Norme
internationale sont requises, elles peuvent être prises dans les Normes internationales existantes, par
exemple l'ISO 724, l'ISO 888, l'ISO 898-1, l'ISO 965-1, l'ISO 3506-1, l'ISO 4753 et l'ISO 4759-1.
Les vis à pas gros qui font l'objet de l'ISO 4014 constituent des produits à choisir de façon préférentielle.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 261, Filetages métriques ISO pour usages généraux — Vue d'ensemble
ISO 724, Filetages métriques ISO pour usages généraux — Dimensions de base
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetés de classes de qualités spécifiées — Filetage à pas gros et filetages à pas
fin
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 3269, Éléments de fixation — Contrôle de réception
ISO 3506-1, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 1: Vis et goujons
ISO 4042, Éléments de fixation — Revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances pour éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
© ISO 2011 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 8765:2011(F)
ISO 8839, Caractéristiques mécaniques des éléments de fixation — Vis, goujons et écrous en métaux non
ferreux
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Éléments de fixation — Revêtements non électrolytiques de lamelles de zinc
3 Dimensions
Voir Figure 1 et Tableaux 1 et 2.
Les symboles et la description des dimensions sont spécifiés dans l'ISO 225.
Dimensions en millimètres
a
β = 15° à 30°.
b
Le bout doit être chanfreiné, conformément à l'ISO 4753.
c
Filetage incomplet u u 2P.
d
Axe de référence pour d .
w
e
Raccordement sous tête maximal.
f
d s'applique si les valeurs de l sont spécifiées.
s s, min
Figure 1
2 © ISO 2011 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8765:2011(F)
© ISO 2011 – Tous droits réservés 3
Tableau 1 — Filetages préférentiels
Dimensions en millimètres
Filetage (d × P) M8 × 1 M10 × 1 M12 × 1,5 M16 × 1,5 M20 × 1,5 M24 × 2 M30 × 2 M36 × 3 M42 × 3 M48 × 3 M56 × 4 M64 × 4
a
22 26 30 38 46 54 66 — — — — —
b
b réf.
28 32 36 44 52 60 72 84 96 108 — —
c
41 45 49 57 65 73 85 97 109 121 137 153
max. 0,60 0,60 0,60 0,8 0,8 0,8 0,8 0,8 1,0 1,0 1,0 1,0
c
min. 0,15 0,15 0,15 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
d max. 9,2 11,2 13,7 17,7 22,4 26,4 33,4 39,4 45,6 52,6 63 71
a
d nom. = max. 8,00 10,00 12,00 16,00 20,00 24,00 30,00 36,00 42,00 48,00 56,00 64,00
s
A 7,78 9,78 11,73 15,73 19,67 23,67 — — — — — —
Grade min.
B 7,64 9,64 11,57 15,57 19,48 23,48 29,48 35,38 41,38 47,38 55,26 63,26
A 11,63 14,63 16,63 22,49 28,19 33,61 — — — — — —
d Grade min.
w
B 11,47 14,47 16,47 22 27,7 33,25 42,75 51,11 59,95 69,45 78,66 88,16
A 14,38 17,77 20,03 26,75 33,53 39,98 — — — — — —
e Grade min.
B 14,20 17,59 19,85 26,17 32,95 39,55 50,85 60,79 71,3 82,6 93,56 104,86
l max. 2 2 3 3 4 4 6 6 8 10 12 13
f
nom. 5,3 6,4 7,5 10 12,5 15 18,7 22,5 26 30 35 40
max. 5,45 6,58 7,68 10,18 12,715 15,215 — — — — — —
Grade A
k min. 5,15 6,22 7,32 9,82 12,285 14,785 — — — — — —
max. 5,54 6,69 7,79 10,29 12,85 15,35 19,12 22,92 26,42 30,42 35,5 40,5
Grade B
min. 5,06 6,11 7,21 9,71 12,15 14,65 18,28 22,08 25,58 29,58 34,5 39,5
A 3,61 4,35 5,12 6,87 8,6 10,35 — — — — — —
d
k Grade min.
w
B 3,54 4,28 5,05 6,8 8,51 10,26 12,8 15,46 17,91 20,71 24,15 27,65
r min. 0,4 0,4 0,6 0,6 0,8 0,8 1 1 1,2 1,6 2 2
nom. = max. 13,00 16,00 18,00 24,00 30,00 36,00 46 55,0 65,0 75,0 85,0 95,0
s A 12,73 15,73 17,73 23,67 29,67 35,38 — — — — — —
Grade min.
B 12,57 15,57 17,57 23,16 29,16 35 45 53,8 63,1 73,1 82,8 92,8
---------------------- Page: 7 ----------------------
ISO 8765:2011(F)
4 © ISO 2011 – Tous droits réservés
Tableau 1 (suite)
Dimensions en millimètres
Filetage (d × P) M8 × 1 M10 × 1 M12 × 1,5 M16 × 1,5 M20 × 1,5 M24 × 2 M30 × 2 M36 × 3 M42 × 3 M48 × 3 M56 × 4 M64 × 4
Grade
e
l et l
s g
A B
l l l l l l l l l l l l l l l l l l l l l l l l l
s g s g s g s g s g s g
s g s g s g s g s g s g
nom. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max.
35 34,5 35,5 — —
Pour les dimensions se trouvant au-dessus de la ligne
40 39,5 40,5 — — 11,75 18
en escalier en traits continus forts, voir l'ISO 8676.
45 44,5 45,5 — — 16,75 23 11,519
50 49,5 50,5 — — 21,75 28 16,524 11,2520
55 54,4 55,6 — — 26,75 33 21,529 16,2525
60 59,4 60,6 — — 31,75 38 26,534 21,2530
65 64,4 65,6 — — 36,75 43 31,539 26,2535 17 27
70 69,4 70,6 — — 41,75 48 36,544 31,2540 22 32
80 79,4 80,6 — — 51,75 58 46,554 41,2550 32 42 21,534
90 89,3 90,7 88,25 91,75 56,564 51,2560 42 52 31,544
100 99,3 100,798,25 101,75 66,574 61,2570 52 62 41,554 31 46
110 109,3 110,7108,25 111,75 71,2580 62 72 51,564 41 56
120 119,3 120,7118,25 121,75 81,2590 72 82 61,574 51 66 36,554
130 129,2 130,8 128 132 76 86 65,578 55 70 40,558
140 139,2 140,8 138 142 86 96 75,588 65 80 50,568 36 56
150 149,2 150,8 148 152 96 106 85,598 75 90 60,578 46 66
160 — — 158 162 106 116 95,5108 85 100 70,588 56 76 41,564
180 — — 178 182 115,5128 105 120 90,5108 76 96 61,584
200 — — 197,7 202,3 135,5148 125 140 110,5128 96 116 81,5104 67 92
220 — — 217,7 222,3 132 147 117,5135 103 123 88,5111 74 99 55,583
240 — — 237,7 242,3 152 167 137,5155 123 143 108,5131 94 119 75,5103
260 — — 257,4 262,6 157,5175 143 163 128,5151 114 139 95,5123 77 107
280 — — 277,4 282,6 177,5195 163 183 148,5171 134 159 115,5143 97 127
300 — — 297,4 302,6 197,5215 183 203 168,5191 154 179 135,5163 117 147
---------------------- Page: 8 ----------------------
ISO 8765:2011(F)
© ISO 2011 – Tous droits réservés 5
Tableau 1 (suite)
Dimensions en millimètres
Filetage (d × P) M8 × 1 M10 × 1 M12 × 1,5 M16 × 1,5 M20 × 1,5 M24 × 2 M30 × 2 M36 × 3 M42 × 3 M48 × 3 M56 × 4 M64 × 4
Grade
e
l et l
s g
A B
l l l l l l l l l l l l l l l l l l l l l l l l l
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
