INTERNATIONAL ISO
STANDARD 1977
Second edition
2006-08-15
Conveyor chains, attachments
and sprockets
Chaînes de manutention, plaques-attaches et roues dentées
Reference number
©
ISO 2006
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved

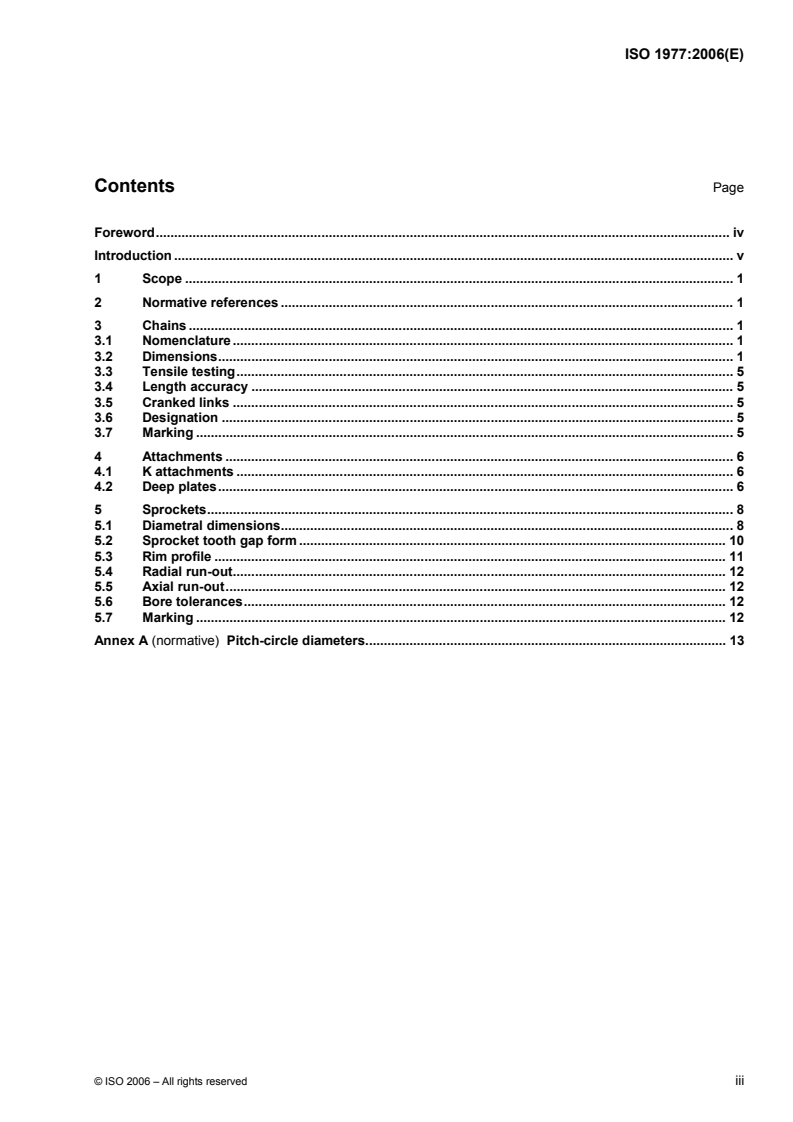

Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Chains . 1
3.1 Nomenclature . 1
3.2 Dimensions. 1
3.3 Tensile testing. 5
3.4 Length accuracy . 5
3.5 Cranked links . 5
3.6 Designation . 5
3.7 Marking . 5
4 Attachments . 6
4.1 K attachments . 6
4.2 Deep plates. 6
5 Sprockets. 8
5.1 Diametral dimensions. 8
5.2 Sprocket tooth gap form . 10
5.3 Rim profile . 11
5.4 Radial run-out. 12
5.5 Axial run-out. 12
5.6 Bore tolerances. 12
5.7 Marking . 12
Annex A (normative) Pitch-circle diameters. 13

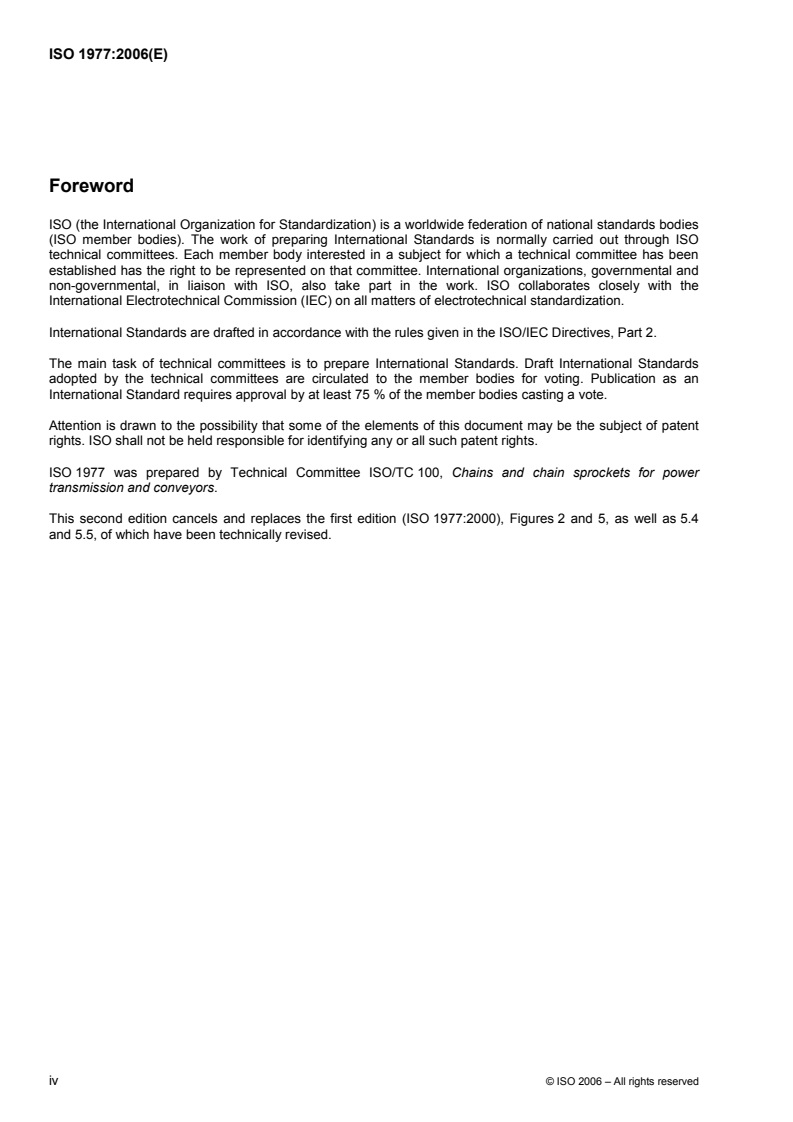

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 1977 was prepared by Technical Committee ISO/TC 100, Chains and chain sprockets for power
transmission and conveyors.
This second edition cancels and replaces the first edition (ISO 1977:2000), Figures 2 and 5, as well as 5.4
and 5.5, of which have been technically revised.
iv © ISO 2006 – All rights reserved
Introduction
ISO 1977 combines into a single document ISO 1977-1, ISO 1977-2 and ISO 1977-3, which covered
metric-series chains and attachments, and chain wheels, while at the same time revising their technical
content.
The principle technical changes are: a reduction in the flanged roller dimensions and the width between outer
plates in the MC series of chains, an increase in the width between inner plates in M-series, MC56, MC112
and MC224 chains, and the addition of the small roller diameter to the MC series. New information on the
calculation of sprocket tip diameters and tooth heights above root diameters is also given.
INTERNATIONAL STANDARD ISO 1977:2006(E)
Conveyor chains, attachments and sprockets
1 Scope
This International Standard specifies the characteristics of bush, plain and flanged roller chains of both solid
and hollow bearing pin types designed for general conveying and mechanical handling duties, together with
associated chain sprockets and attachments. The chain dimensions specified in this International Standard
will ensure interchangeability of complete chains and individual links for repair purposes.
This International Standard is applicable to sprockets with from 6 to 40 teeth. Control criteria for sprockets are
defined to ensure correct meshing, operation and transmission of load in use under normal operating
conditions.
NOTE Controls do not necessarily determine sprocket design parameters.
Specifications are also given for K attachments and deep plates for use with the conveyor chains conforming
to this International Standard.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 286-2, ISO system of limits and fits — Part 2: Tables of standard tolerance grades and limit deviations for
holes and shafts.
3 Chains
3.1 Nomenclature
The nomenclature of the chains and their component parts is presented in Figure 1.
3.2 Dimensions
Conveyor chain dimensions shall conform to those given in Table 1 or Table 2 (see Figure 2). Both maximum
and minimum dimensions are specified to ensure the interchangeability of links made by different chain
manufacturers. Although these represent limits for interchangeability, they are not necessarily to be regarded
as limits of tolerance for manufacture.
a) Solid bearing pin chain
b) Hollow bearing pin chain
c) Inner link
d) Outer link (solid bearing pins) e) Outer link (hollow bearing pins)
f) Connecting link (cotter pin fasteners) g) Connecting link (nut fasteners)
Figure 1 — Chain parts
2 © ISO 2006 – All rights reserved
h) Cranked link double (solid bearing pin) i) Cranked link double (hollow bearing pin)
Key
1 roller 5 bearing pins (solid) 9 connecting pins
a
2 bush 6 bearing pins (hollow) 10 cotter pin fasteners
a
3 inner plate 7 fixed outer plate 11 nut fasteners
4 outer plate 8 detachable plate 12 cranked plate
a
The type of fastener (cotter pin, nut, etc.) is optional.
Figure 1 (continued)
d plain roller diameter b width over inner links d flange roller diameter
1 2 5
d bearing pin body diameter b width between outer plates b flange roller width
2 3 11
d bush bore b width over bearing pins d hollow pin bore
3 4 6
d bush diameter b additional width for joint faster d small roller diameter
4 7 7
h plate depth l cranked link dimension
2 1
b width between inner plates p pitch
NOTE 1 Bearing pins can be of necked design, as shown here, or plain as in Figure 1.
NOTE 2 These illustrations do not define the true form of the chain plates, pins, bushes or rollers.
Figure 2 — Chain dimensions and symbols (see Tables 1 and 2)
4 © ISO 2006 – All rights reserved
Table 1 — Solid pin conveyor chain dimensions and characteristics
ISO
Measu-
a b c
Tensile Pitch
chain
d
d d d d h b b b b b ring l d b d
1 2 3 4 2 1 2 3 4 7 1 5 11 7
no. strength p
force
(basic)
kN mm mm mm kN mm
min. max. 40 50 63 80 100 125 160 200 250 315 400 500 630 800 1 000 max. min. max. max. min. max. min. max. max. min. max. max. max.
M20 20 25 X 6 6,1 9 19 16 22 22,2 35 7 0,4 12,5 32 3,5 12,5
M28 28 30 X 7 7,1 10 21 18 25 25,2 40 8 0,56 14 36 4 15
M40 40 36 8,5 8,6 12,5 26 20 28 28,3 45 9 0,8 17 42 4,5 18
M56 56 42 X 10 10,1 15 31 24 33 33,3 52 10 1,12 20,5 50 5 21
M80 80 50 12 12,1 18 36 28 39 39,4 62 12 1,6 23,5 60 6 25
M112 112 60 X 15 15,1 21 41 32 45 45,5 73 14 2,24 27,5 70 7 30
M160 160 70 X 18 18,1 25 51 37 52 52,5 85 16 3,2 34 85 8,5 36
M224 224 85 X 21 21,2 30 62 43 60 60,6 98 18 4,5 40 100 10 42
M315 315 100 X 25 25,2 36 72 48 70 70,7 112 21 6,3 47 120 12 50
M450 450 120 30 30,2 42 82 56 82 82,8 135 25 9 55 140 14 60
M630 630 140 36 36,2 50 103 66 96 97 154 30 12,5 66,5 170 16 70
M900 900 170 X 44 44,2 60 123 78 112 113 180 37 18 81 210 18 85
a
Pitch, p, is a theoretical reference dimension used in the calculation of chain lengths and sprocket dimensions, and is not intended for use in the inspection of individual links.
b
Those pitches indicated by an X are for bush and small roller chains only.
c
Those pitches within the shaded area are the preferred pitches.
d
The cranked link dimension l also determines the maximum plate length and the limit of the path of articulation taking minimum play into account.
Table 2 — Hollow pin conveyer chain dimensions and characteristics
ISO chain
a b
Tensile Pitch Measu-
c
no. d d d d h b b b b b l d b d d
1 2 3 4 2 1 2 3 4 7 1 5 11 6 7
strength p ring force
(basic)
kN mm mm mm kN mm
min. max. 63 80 100 125 160 200 250 315 400 500 max. min. max. max. min. max. min. max. max. min. max. max. min. max.
MC28 28 36 13 13,1 17,5 26 20 28 28,3 42 10 0,56 17 42 4,5 8,2 25
MC56 56 50 15,5 15,6 21 36 24 33 33,3 48 13 1,12 23,5 60 5 10,2 30
MC112 112 70 22 22,2 29 51 32 45 45,5 67 19 2,24 34 85 7 14,3 42
MC224 22
...
NORME ISO
INTERNATIONALE 1977
Deuxième édition
2006-08-15
Chaînes de manutention,
plaques-attaches et roues dentées
Conveyor chains, attachments and sprockets
Numéro de référence
©
ISO 2006
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés

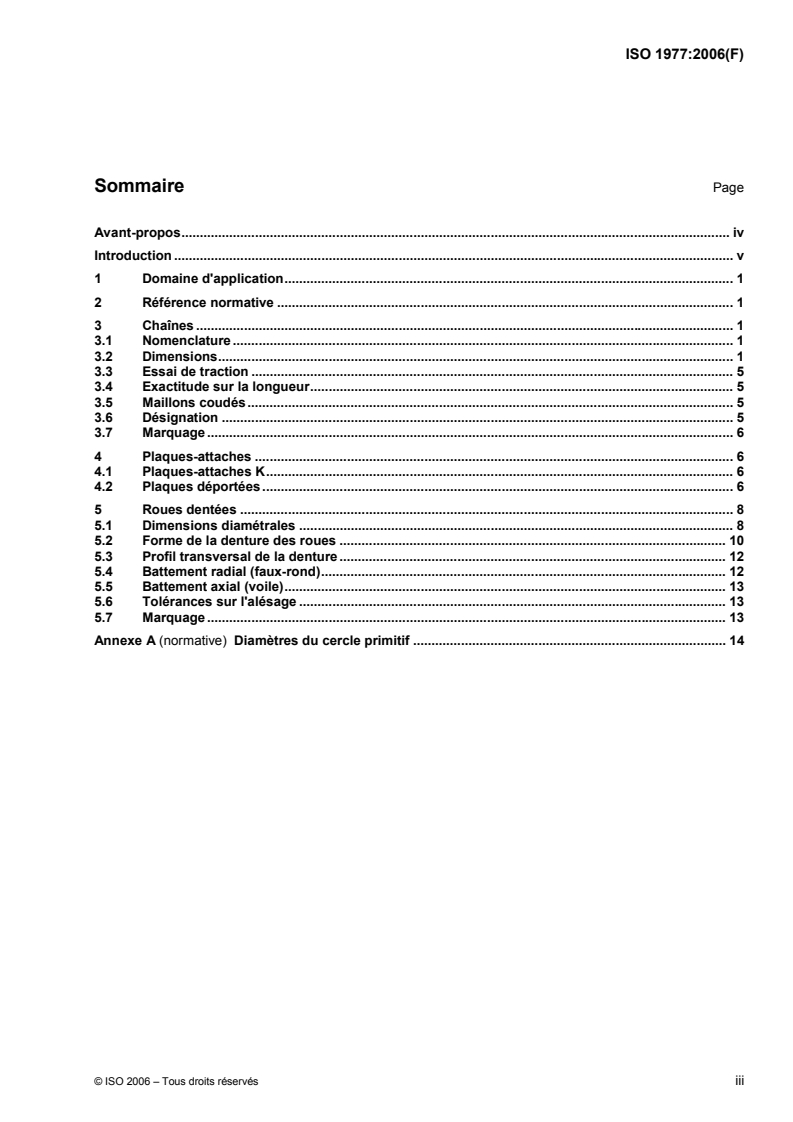

Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Référence normative . 1
3 Chaînes . 1
3.1 Nomenclature . 1
3.2 Dimensions. 1
3.3 Essai de traction . 5
3.4 Exactitude sur la longueur. 5
3.5 Maillons coudés. 5
3.6 Désignation . 5
3.7 Marquage . 6
4 Plaques-attaches . 6
4.1 Plaques-attaches K. 6
4.2 Plaques déportées. 6
5 Roues dentées . 8
5.1 Dimensions diamétrales . 8
5.2 Forme de la denture des roues . 10
5.3 Profil transversal de la denture . 12
5.4 Battement radial (faux-rond). 12
5.5 Battement axial (voile). 13
5.6 Tolérances sur l'alésage . 13
5.7 Marquage . 13
Annexe A (normative) Diamètres du cercle primitif . 14

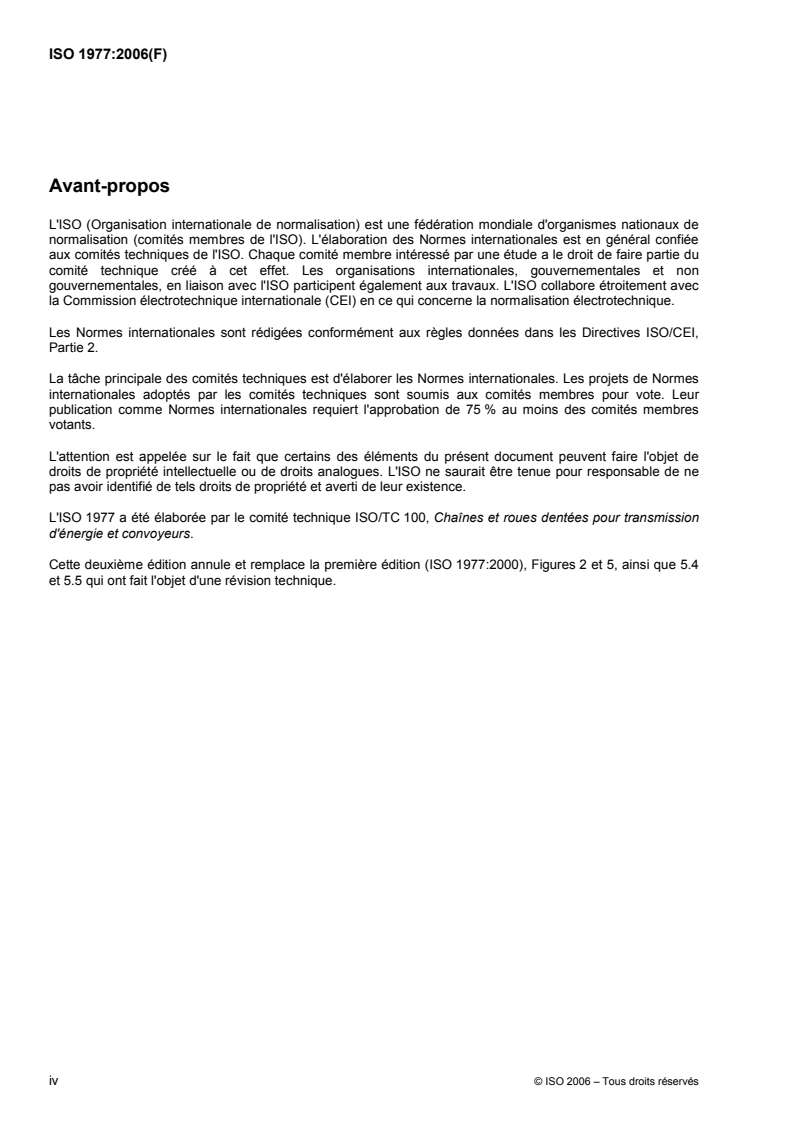

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 1977 a été élaborée par le comité technique ISO/TC 100, Chaînes et roues dentées pour transmission
d'énergie et convoyeurs.
Cette deuxième édition annule et remplace la première édition (ISO 1977:2000), Figures 2 et 5, ainsi que 5.4
et 5.5 qui ont fait l'objet d'une révision technique.
iv © ISO 2006 – Tous droits réservés
Introduction
L'ISO 1977 réunit en un seul document l'ISO 1977-1, l'ISO 1977-2 et l'ISO 1977-3, qui couvraient
respectivement les chaînes et les plaques-attaches de série métrique, et les roues pour chaînes, tout en
révisant leur contenu technique.
Les modifications techniques sont principalement: la réduction des dimensions des galets épaulés, la
réduction de la largeur intérieure du maillon extérieur dans la série MC des chaînes, l'augmentation de la
largeur entre plaques intérieures dans la série M et MC56, MC112 et MC224 de la série MC des chaînes, et
l'ajout du diamètre du rouleau dans la série MC. De nouvelles informations relatives au calcul du diamètre
extérieur des roues dentées et de la hauteur des dents au-dessus du diamètre à fond de dent sont également
données.
NORME INTERNATIONALE ISO 1977:2006(F)
Chaînes de manutention, plaques-attaches et roues dentées
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des chaînes à douilles, à rouleaux, à galets
lisses et épaulés, avec axes pleins et creux de la série métrique, conçues pour les opérations générales de
manutention et de transport, ainsi que les roues dentées et plaques-attaches associées. Les dimensions de
chaînes spécifiées dans la présente Norme internationale assurent l'interchangeabilité d'engrènement des
chaînes et, en cas de réparations, l'interchangeabilité des maillons.
La présente Norme internationale est applicable aux roues dentées comportant de 6 à 40 dents. Les critères
déterminants des roues dentées sont définis pour assurer un engrènement, un fonctionnement et une
transmission de charge corrects dans des conditions normales de fonctionnement.
NOTE Ces critères ne déterminent pas nécessairement les caractéristiques de conception des roues dentées.
Des spécifications sont également données pour les plaques-attaches K et les plaques déportées destinées
aux chaînes de manutention se conformant à la présente Norme internationale.
2 Référence normative
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 286-2, Système ISO de tolérances et d'ajustements — Partie 2: Tables des degrés de tolérance
normalisés et des écarts limites des alésages et des arbres
3 Chaînes
3.1 Nomenclature
La nomenclature des chaînes et de leurs éléments est donnée à la Figure 1.
3.2 Dimensions
Les chaînes de manutention doivent être conformes aux dimensions données dans le Tableau 1 ou dans le
Tableau 2 (voir Figure 2). Les dimensions maximales et minimales sont spécifiées pour assurer
l'interchangeabilité des maillons fabriqués par différents constructeurs de chaînes. Bien qu'elles représentent
les limites d'interchangeabilité, elles ne sont pas nécessairement considérées comme des tolérances de
fabrication.
a) Chaîne à axes pleins
b) Chaîne à axes creux
c) Maillon intérieur
d) Maillon extérieur (axes pleins) e) Maillon extérieur (axes creux)
f) Maillon de jonction (système de fixation à g) Maillon de jonction (système de fixation à écrou)
goupille fendue)
Figure 1 — Éléments de chaîne
2 © ISO 2006 – Tous droits réservés
h) Double maillon coudé (axe plein) i) Double maillon coudé (axe creux)
Légende
1 galet 5 axes pleins 9 axes de jonction
a
2 douille 6 axes creux
10 systèmes de fixation à goupille fendue
a
3 plaques intérieures 7 plaque extérieure fixe
11 systèmes de fixation à écrou
4 plaques extérieures 8 plaque mobile 12 plaque coudée
a
Le type de fixation (c'est-à-dire goupille fendue, écrou, etc.) est facultatif.
Figure 1 (suite)
d diamètre du galet lisse b largeur extérieure du maillon intérieur d diamètre de l'épaulement
1 2 5
d diamètre de l'axe b largeur intérieure du maillon extérieur b largeur de l'épaulement
2 3 11
d alésage de la douille b largeur sur axe d alésage de l'axe creux
3 4 6
d diamètre de la douille b dépassement des axes de jonction d diamètre du rouleau
4 7 7
h largeur des plaques l dimension du maillon coudé
2 1
b largeur entre plaques intérieures p pas
NOTE 1 Les axes peuvent être du type à gorge comme ci-dessus ou lisses, comme indiqué à la Figure 1.
NOTE 2 Les illustrations ne définissent pas la forme réelle des plaques, axes, douilles et galets de chaîne.
Figure 2 — Dimensions des chaînes et symboles (voir Tableaux 1 et 2)
4 © ISO 2006 – Tous droits réservés
Tableau 1 — Dimensions et caractéristiques des chaînes de manutention à axes pleins
Numéro Force
Résis-
de de
a b c
tance Pas
d
chaîne d d d d h b b b b b mesur- l d b d
1 2 3 4 2 1 2 3 4 7 1 5 11 7
à la p
ISO age
traction
(racine)
kN mm mm mm kN mm
min. max. 40 50 63 80 100 125 160 200 250 315 400 500 630 800 1 000 max. min. max. max. min. max. min. max. max. min. max. max. max.
M20 20 25 X 6 6,1 9 19 16 22 22,2 35 7 0,4 12,5 32 3,5 12,5
M28 28 30 X 7 7,1 10 21 18 25 25,2 40 8 0,56 14 36 4 15
M40 40 36 8,5 8,6 12,5 26 20 28 28,3 45 9 0,8 17 42 4,5 18
M56 56 42 X 10 10,1 15 31 24 33 33,3 52 10 1,12 20,5 50 5 21
M80 80 50 12 12,1 18 36 28 39 39,4 62 12 1,6 23,5 60 6 25
M112 112 60 X 15 15,1 21 41 32 45 45,5 73 14 2,24 27,5 70 7 30
M160 160 70 X 18 18,1 25 51 37 52 52,5 85 16 3,2 34 85 8,5 36
M224 224 85 X 21 21,2 30 62 43 60 60,6 98 18 4,5 40 100 10 42
M315 315 100 X 25 25,2 36 72 48 70 70,7 112 21 6,3 47 120 12 50
M450 450 120 30 30,2 42 82 56 82 82,8 135 25 9 55 140 14 60
M630 630 140 36 36,2 50 103 66 96 97 154 30 12,5 66,5 170 16 70
M900 900 170 X 44 44,2 60 123 78 112 113 180 37 18 81 210 18 85
a
Le pas p est une dimension théorique de référence utilisée pour calculer les longueurs de chaînes et les dimensions des roues dentées mais il n'est pas destiné au contrôle des maillons isolés.
b
Les pas marqués X s'appliquent uniquement aux chaînes à douilles et à rouleaux.
c
Les pas situés dans la zone ombrée sont les pas recommandés.
d
La dimension du maillon coudé l détermine également la longueur maximale de la plaque et la limite de l'articulation en tenant compte du jeu minimal.
Tableau 2 — Dimensions et caractéristiques des chaînes de manutention à axes creux
Numéro
Résis-
de
a b
tance Pas Force de
c
chaîne d d d d h b b b b b l d b d d
1 2 3 4 2 1 2 3 4 7 1 5 11 6 7
à la p mesurage
ISO
traction
(racine)
kN mm mm mm kN mm
min. max. 63 80 100 125 160 200 250 315 400 500 max. min. max. max. min. max. min. max. max. min. max. max. min. max.
MC28 28 36 13 13,1 17,5 26 20 28 28,3 42 10 0,56 17 42 4,5 8,2 25
MC56 56 50 15,5 15,6 21 36 24 33 33,3 48 13 1,12 23,5 60 5 10,2 30
MC112 112 70 22 22,2 29 51 32 45 45,5 67 19 2,24 34 85 7 14,3 42
MC224 224 100 31 31,2 41 72 43 60 60,6 90 24 4,5 47 120 10 20,3 60
a
Le pas p est une dimension théorique de référence utilisée pour calculer les longueurs de chaînes et les dimensions des roues dentées mais il n'est pas destiné au contrôle des maillons isolés.
b
Les pas situés dans la zone omb
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
