INTERNATIONAL ISO
STANDARD 21546
First edition
2019-02
Paints and varnishes — Determination
of the resistance to rubbing using a
linear abrasion tester (crockmeter)
Peintures et vernis — Détermination de la résistance à la rayure avec
un abrasimètre linéaire
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 2
5 Apparatus and ancillary materials . 2
5.1 Linear abrasion tester (crockmeter) . 2
5.2 Abrasion tool . 3
5.3 Felt cloth . 7
5.4 Abrasive material, for lining the abrasion tool . 7
5.5 Abrasive medium . 7
5.6 Tools for assessing the friction marks . 7
6 Test specimens. 7
6.1 Test specimens . 7
6.2 Film thickness . 7
6.3 Conditioning . 8
7 Procedure. 8
7.1 Test conditions subject to agreement . 8
7.2 Test environment . 8
7.3 Testing process . 8
8 Evaluation . 9
9 Precision . 9
9.1 Repeatability limit, r . 9
9.2 Reproducibility limit, R . 9
10 Test report .10
Annex A (informative) Usual test conditions .11
Annex B (informative) Measuring template .12
Annex C (informative) Evaluation of gloss as test criterion .13
Annex D (informative) Details on precision .14
Bibliography .18

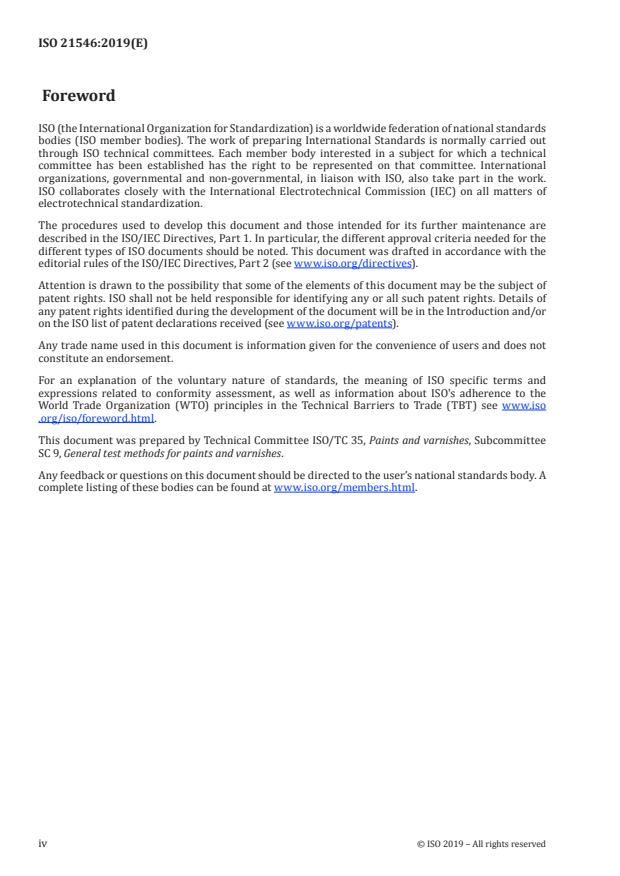

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 21546:2019(E)
Paints and varnishes — Determination of the resistance to
rubbing using a linear abrasion tester (crockmeter)
1 Scope
This document specifies a method for determining the resistance of a coating to rubbing by means of a
loaded abrasive material which is linearly moved over the surface to be tested.
The method can also be applied to different material surfaces, such as plastics and metals.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 105-F09, Textiles — Tests for colour fastness — Part F09: Specification for cotton rubbing cloth
ISO 845, Cellular plastics and rubbers — Determination of apparent density
ISO 1514, Paints and varnishes — Standard panels for testing
ISO 2808, Paints and varnishes — Determination of film thickness
ISO 3270, Paints and varnishes and their raw materials — Temperatures and humidities for conditioning
and testing
ISO 4618, Paints and varnishes — Terms and definitions
ISO 23321, Solvents for paints and varnishes — Demineralized water for industrial applications —
1)
Specification and test methods
ASTM D2240, Standard Test Method for Rubber Property — Durometer Hardness
2)
FEPA-Standard 43-2 , Grains of fused aluminium oxide, silicon carbide and other abrasive materials for
coated abrasives microgrits P 240 to P 2500
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4618 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
1) Under preparation. Stage at the time of publication: ISO/FDIS 23321:2019.
2) Federation of European Producers of Abrasives (FEPA). Reference source for FEPA standards: Staatliche
Materialprüfungsanstalt Darmstadt, Dr. Ing. P. Hof, Grafenstraße 2, 64283 Darmstadt, Germany, Tel.: +49-6151-16
65 82, Fax: +49-6151-16 60 46, E-Mail: hof@mpa-ifw .tu -darmstadt .de.
4 Principle
A loaded abrasion tool, lined with agreed abrasive material and influenced by an agreed abrasive
medium, is moved over the coating using a linear abrasion tester (crockmeter). There are three
procedure variations, depending on the agreement and application (see Table 1).
Table 1 — Procedure variations
Abrasion tool Geometry of Contact surface to test specimen Test load Application
abrasion tool
A Cuboid Base surface (22 mm × 22 mm) (22,0 ± 0,5) N flat test panels
a
B Front surface (Ø 16 mm) flat test panels
Cylinder (9,0 ± 0,2) N
b
C Lateral surface (Ø 44 mm × 25 mm) flat and curved
test specimen
a
With limitations: Abrasion tool B is the original procedure variation; in most cases abrasion tool A is preferred also for
flat test specimen.
b
The contact surface is a part of the lateral surface, which depends on different parameters, see 5.2.3, Note 3.
The assessment of the friction mark shall be agreed and can be carried out e.g. visually or by means of
measuring the change in gloss, haze or brightness.
5 Apparatus and ancillary materials
5.1 Linear abrasion tester (crockmeter)
Linear abrasion tester in accordance with Figure 1, which is specified by the following properties.
5.1.1 The mechanism can be manual (as illustrated in Figure 1) or (electro) motor driven.
5.1.2 For the motoric version, an operation counter for pre-setting the number of double-strokes shall
be integrated and the mechanism shall have a stroke frequency of (1,0 ± 0,1) Hz and shall have a constant
velocity within the 70 mm measurement area.
5.1.3 The test load with which the abrasion tool (5.2) is pressed onto the test specimen shall be
(9,0 ± 0,2) N (for abrasion tool B and C) and (22,0 ± 0,5) N (for abrasion tool A).
NOTE Test devices intended for a test load of 9,0 N can be converted to a test load of 22,0 N by means of an
additional load of 13,0 N (corresponding to an additional weight with a mass of 1,33 kg).
5.1.4 The stroke length shall be selected in such a way that the length of the assessable friction mark is
(100 ± 30) mm.
NOTE 1 The assessable friction mark equals the total friction mark, less the expansion of the contact surface
of the abrasion tool in the direction of the stroke on both ends (see 7.3.1). Consequently, the stroke length is at
least 70 mm + 2 × expansion, in millimetres, of the contact surface of the abrasion tool in the direction of the
stroke. For the dimensions of the abrasion tools, see 5.2.
NOTE 2 Some devices exist with a length of the assessable surface less than 70 mm due to technical reasons.
2 © ISO 2019 – All rights reserved
Key
1 crank mechanism (crank handle)
2 abrasion tool B – see 5.2.2
3 test specimen
a
Direction of stroke motion.
Figure 1 — Cr
...
NORME ISO
INTERNATIONALE 21546
Première édition
2019-02
Peintures et vernis — Détermination
de la résistance à la rayure avec un
abrasimètre linéaire
Paints and varnishes — Determination of the resistance to rubbing
using a linear abrasion tester (crockmeter)
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage et matériaux auxiliaires. 2
5.1 Abrasimètre linéaire (vérificateur de résistance au frottement) . 2
5.2 Outil d’abrasion . 3
5.3 Tissu en feutre . 7
5.4 Matériau abrasif, destiné à recouvrir l’outil d’abrasion . 7
5.5 Support abrasif . 7
5.6 Outils servant à évaluer les marques de frottement . 7
6 Éprouvettes . 7
6.1 Éprouvettes . 7
6.2 Épaisseur du film . 7
6.3 Conditionnement . 8
7 Mode opératoire. 8
7.1 Conditions d’essai sous réserve d’accord . 8
7.2 Environnement d’essai . . 8
7.3 Processus de réalisation de l’essai . 8
8 Évaluation . 9
9 Fidélité . 9
9.1 Limite de répétabilité, r . 9
9.2 Limite de reproductibilité, R . 9
10 Rapport d’essai .10
Annexe A (informative) Conditions d’essai habituellement employées .11
Annexe B (informative) Gabarit de mesurage .12
Annexe C (informative) Évaluation du brillant comme critère d’essai .13
Annexe D (informative) Informations relatives à la fidélité .14
Bibliographie .19

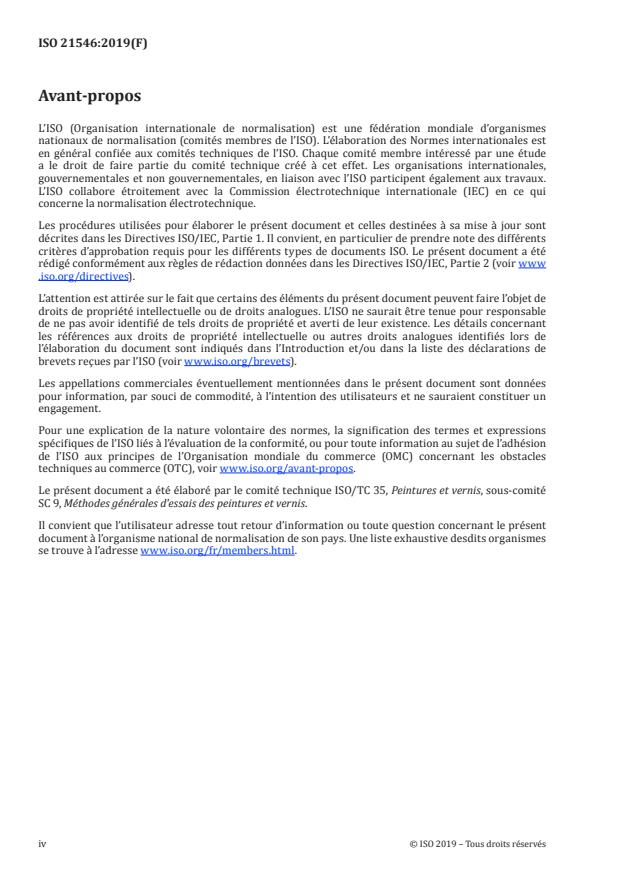

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d'essais des peintures et vernis.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 21546:2019(F)
Peintures et vernis — Détermination de la résistance à la
rayure avec un abrasimètre linéaire
1 Domaine d’application
Le présent document spécifie une méthode permettant de déterminer la résistance à la rayure d’un
revêtement au moyen d’un matériau abrasif soumis à une charge qui est déplacé linéairement sur la
surface à soumettre à essai.
La méthode peut également s’appliquer à différents types de surface de matériau, tels que les plastiques
et les métaux.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 105-F09, Textiles — Essais de solidité des teintures — Partie F09: Spécifications pour le tissu témoin de
frottement en coton
ISO 845, Caoutchoucs et plastiques alvéolaires — Détermination de la masse volumique apparente
ISO 1514, Peintures et vernis — Panneaux normalisés pour essai
ISO 2808, Peintures et vernis — Détermination de l'épaisseur du feuil
ISO 3270, Peintures et vernis et leurs matières premières — Températures et humidités pour le
conditionnement et l'essai
ISO 4618, Peintures et vernis — Termes et définitions
ISO 23321, Solvants pour peintures et vernis — Eau déminéralisée pour applications industrielles —
1)
Spécification et méthodes d'essai
ASTM D2240, Standard Test Method for Rubber Property — Durometer Hardness
2)
FEPA-Standard 43-2 , Grains of fused aluminium oxide, silicon carbide and other abrasive materials for
coated abrasives microgrits P 240 to P 2500
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4618 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
1) En cours d’élaboration. Étape d’élaboration au moment de la publication: ISO/FDIS 23321:2019.
2) Federation of European Producers of Abrasives (FEPA, fédération des producteurs européens d’abrasifs).
Source de référence des normes FEPA: Staatliche Materialprüfungsanstalt Darmstadt, Dr. Ing. P. Hof, Grafenstraße 2,
64283 Darmstadt, Allemagne, tél.: +49-6151-16 65 82, fax: +49-6151-16 60 46, r-mail: hof@mpa -ifw .tu -darmstadt
.de.
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Principe
Un outil d’abrasion soumis à une charge, recouvert d’un matériau abrasif convenu et influencé par un
support abrasif convenu, est décidé sur le revêtement à l’aide d’un abrasimètre linéaire (vérificateur de
résistance au frottement). Le mode opératoire se décline en trois variantes, en fonction de l’application
et de ce qui a été convenu (voir le Tableau 1).
Tableau 1 — Variantes du mode opératoire
Outil Géométrie de Surface en contact avec Charge
Application
d’abrasion l’outil d’abrasion l’éprouvette d’essai
Panneaux de test
A Cuboïde Surface de la base (22 mm × 22 mm) (22,0 ± 0,5) N
plats
Panneaux de test
B Surface avant (Ø 16 mm)
a
plats
Cylindre (9,0 ± 0,2) N
Éprouvettes plates
b
C Surface latérale (Ø 44 mm × 25 mm)
et incurvées
a
Des limitations s’appliquent: l’outil d’abrasion B constitue la variante d’origine du mode opératoire; dans la plupart des
cas, l’outil d’abrasion A est également préféré pour les éprouvettes plates.
b
La surface de contact fait partie de la surface latérale, qui dépend de différents paramètres, voir 5.2.3, Note 3.
L’évaluation de la marque de frottement doit être convenue au préalable et peut être réalisée par
exemple de manière visuelle ou par mesurage de la variation du brillant, du voile ou de la luminosité.
5 Appareillage et matériaux auxiliaires
5.1 Abrasimètre linéaire (vérificateur de résistance au frottement)
Abrasimètre linéaire conforme à la Figure 1, spécifié par les propriétés suivantes.
5.1.1 Le mécanisme peut être manuel (comme illustré à la Figure 1) ou entraîné par un moteur
(électrique).
5.1.2 Pour la version motorisée, un compteur d’opérations, destiné à pré-régler le nombre de courses
aller-retour (course aller plus course retour), doit être intégré; le mécanisme doit avoir une fréquence de
course de (1,0 ± 0,1) Hz et doit avoir une vitesse constante dans la zone de mesurage de 70 mm.
5.1.3 La charge d’essai utilisée pour appuyer l’outil d’abrasion (5.2) sur l’éprouvette doit être de
(9,0 ± 0,2) N pour les outils d’abrasion B et C et de (22,0 ± 0,5) N pour l’outil d’abrasion A.
NOTE Les dispositifs d’essai destinés à une charge d’essai de 9,0 N peuvent être convertis avec une charge
d’essai de 22,0 N par ajout d’une charge supplémentaire de 13,0 N (
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
