ISO 7886-4:2006

INTERNATIONAL ISO
STANDARD 7886-4
First edition
2006-10-01


Sterile hypodermic syringes for single
use —
Part 4:
Syringes with re-use prevention feature
Seringues hypodermiques stériles, non réutilisables —
Partie 4: Seringues avec dispositif empêchant la réutilisation




Reference number
ISO 7886-4:2006(E)
©
ISO 2006

---------------------- Page: 1 ----------------------
ISO 7886-4:2006(E)

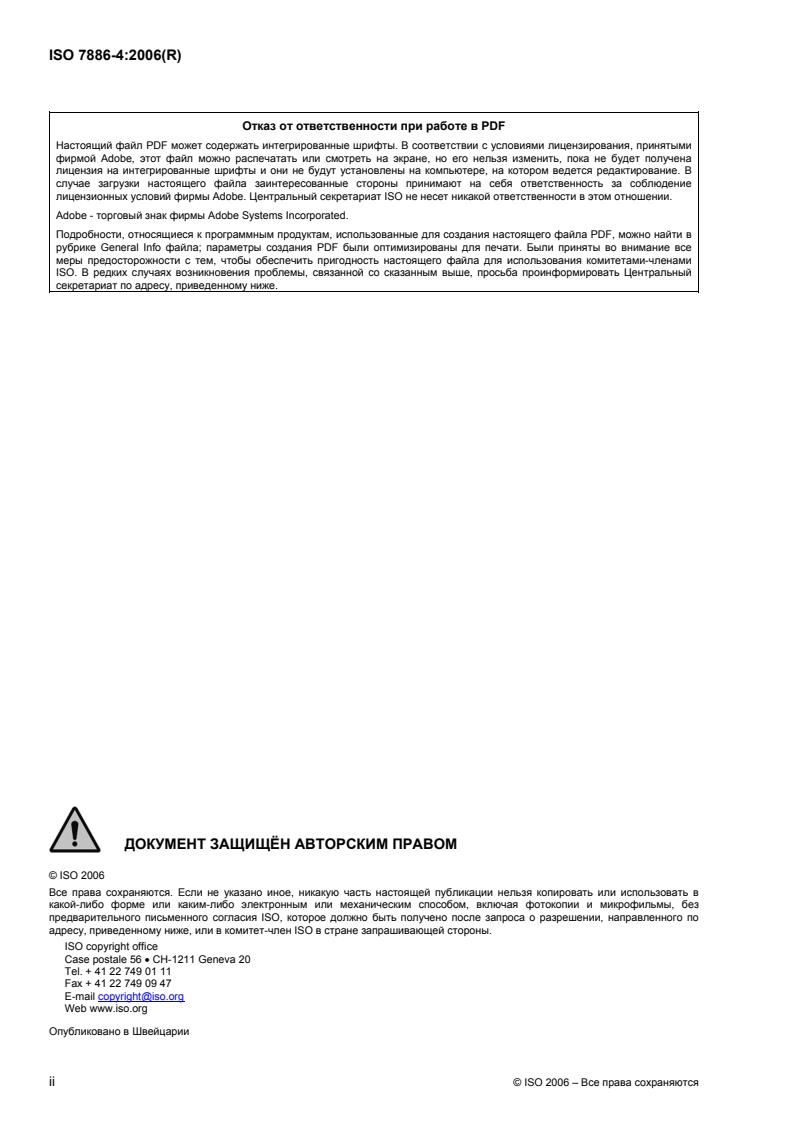

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2006 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 7886-4:2006(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Nomenclature . 2
5 Types of syringe . 2
6 Cleanliness . 2
7 Limits for acidity or alkalinity . 2
8 Limits for extractable metals . 2
9 Lubricant. 4
10 Tolerance on graduated capacity. 4
11 Graduated scale . 4
12 Barrel. 4
13 Piston/plunger assembly . 4
14 Syringe nozzle/needle . 5
15 Performance . 5
16 Packaging . 6
17 Labelling . 6
Annex A (normative) Method for preparation of extracts . 9
Annex B (normative) Test method for testing re-use prevention feature for RUP syringes . 10
Annex C (informative) Environmental aspects. 11
Bibliography . 12

© ISO 2006 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 7886-4:2006(E)

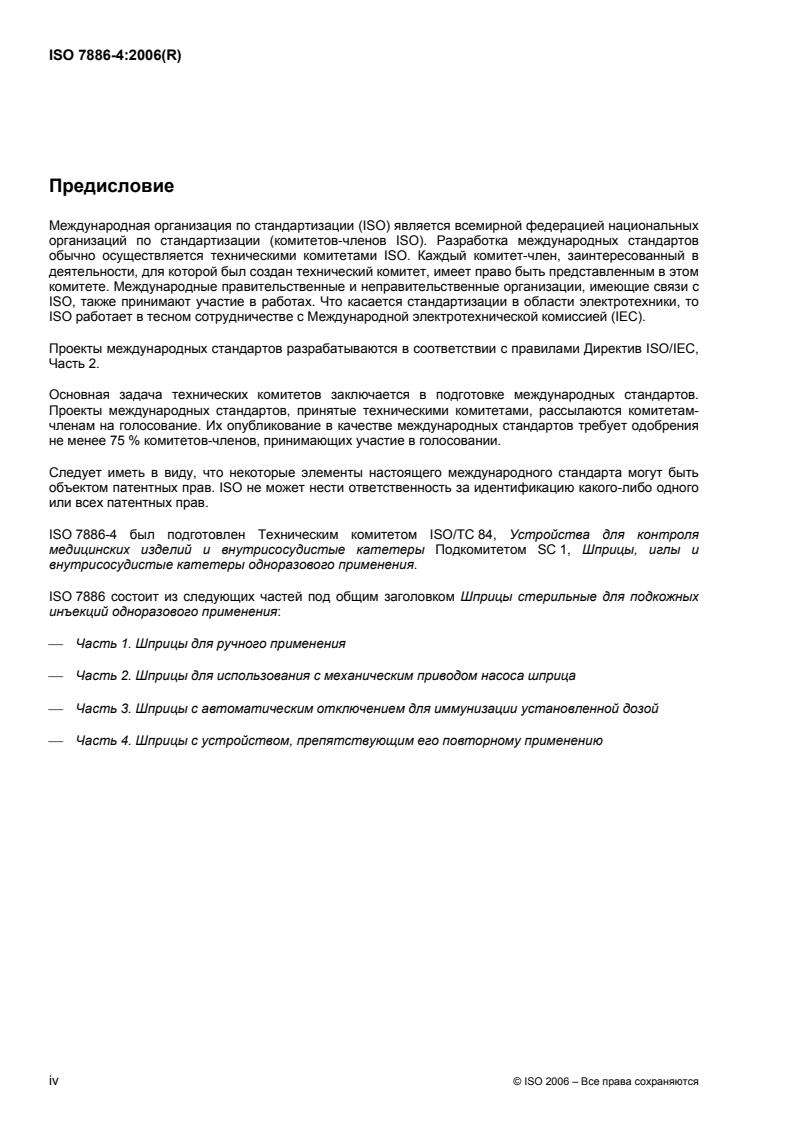

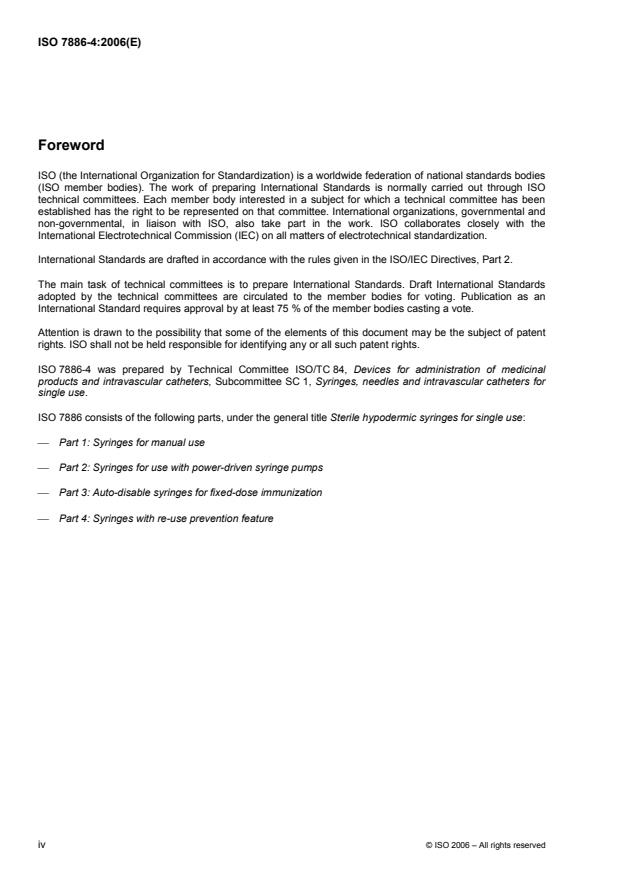

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 7886-4 was prepared by Technical Committee ISO/TC 84, Devices for administration of medicinal
products and intravascular catheters, Subcommittee SC 1, Syringes, needles and intravascular catheters for
single use.
ISO 7886 consists of the following parts, under the general title Sterile hypodermic syringes for single use:
⎯ Part 1: Syringes for manual use
⎯ Part 2: Syringes for use with power-driven syringe pumps
⎯ Part 3: Auto-disable syringes for fixed-dose immunization
⎯ Part 4: Syringes with re-use prevention feature
iv © ISO 2006 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 7886-4:2006(E)
Introduction
The preparation of this part of ISO 7886 was recognized as a high priority requirement to prevent the re-use of
syringes in the developing and transitional countries. Re-use of injection equipment in the absence of
sterilization has increasingly led to transmission of blood-borne pathogens. See Reference [1] in the
Bibliography.
The World Health Organisation had produced a specification for syringes that are rendered inactive after use
(commonly referred to as “auto-disable” syringes) for fixed dose immunization and syringes with re-use
prevention features for general purpose. Both the WHO and ISO agreed that additional parts of ISO 7886
would be required to cover syringes with re-use prevention features, whilst leaving in place ISO 7886-1 and
ISO 7886-2 without modification, as a large number of devices in common use would not be intended to
comply with the re-use prevention properties suggested.
This part of ISO 7886 is intended to cover syringes that are rendered inoperable after delivery of the intended
dose. These syringes are not covered by ISO 7886-1 and ISO 7886-3. ISO 7886-2 covers syringes used with
power-driven pumps. Given the diversity of clinical applications, the most appropriate re-use prevention
feature offering the highest level of re-use prevention is to be considered for each specific intended use.
It is recognized that syringes designed to reduce the risk of needlestick injuries can also comply with this part
of ISO 7886 with regard to their re-use prevention properties, but it is stressed that anti-needlestick properties
of syringes are not in themselves addressed in this part of ISO 7886.
© ISO 2006 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 7886-4:2006(E)

Sterile hypodermic syringes for single use —
Part 4:
Syringes with re-use prevention feature
1 Scope
This part of ISO 7886 specifies requirements for sterile single-use hypodermic syringes made of plastics
materials with or without needle, and intended for the aspiration of fluids or for the injection of fluids
immediately after filling and of design such that the syringe can be rendered unusable after use.
This part of ISO 7886 is not applicable to syringes made of glass (specified in ISO 595), auto-disable syringes
for fixed dose immunization (ISO 7886-3) and syringes designed to be pre-filled. It does not address
compatibility with injection fluids. Other standards can be applicable when syringes are used for any other
intended purpose than those specified in this part of ISO 7886.
NOTE Syringes designed to reduce the risk of needlestick injuries can also comply with this part of ISO 7886 with
regard to their re-use prevention properties, but it is stressed that anti-needlestick properties of syringes are not in
themselves addressed in this part of ISO 7886.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 780, Packaging — Pictorial marking for handling of goods
ISO 3696:1987, Water for analytical laboratory use — Specification and test methods
ISO 7000, Graphical symbols for use on equipment — Index and synopsis
ISO 7864:1993, Sterile hypodermic needles for single use
ISO 7886-1:1993, Sterile hypodermic syringes for single use — Part 1: Syringes for manual use
ISO 8537:1991, Sterile single-use syringes, with or without needle, for insulin
ISO 9626, Stainless steel needle tubing for the manufacture of medical devices
ASTM D999-01, Standard methods for vibration testing of shipping containers
ASTM D5276-98, Standard test method for drop test of loaded containers by free fall
© ISO 2006 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 7886-4:2006(E)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 7886-1, ISO 8537 and the following
apply.
3.1
re-use prevention feature
feature that either automatically activates upon or during administration of the intended dose or is activated by
the user to prevent subsequent re-use of the syringe
4 Nomenclature
The nomenclature for components of syringes with re-use prevention feature is shown in Figure 1.
5 Types of syringe
5.1 General
Syringe types shall be categorized in accordance with 5.2 and 5.3.
Given the diversity of clinical applications, the most appropriate re-use prevention feature offering the highest
level of re-use prevention should be considered for each specific intended use.
5.2 Re-use prevention feature
The re-use prevention feature shall be categorized as follows;
⎯ Type 1: operates automatically during or upon completion of intended single use;
⎯ Type 2: requires elective activation upon completion of intended single use.
5.3 Intended use/application
The intended use/application shall be categorized as follows;
⎯ Type A: single aspiration and injection;
⎯ Type B: multiple plunger aspirations prior to the final intended single use.
6 Cleanliness
The requirements of Clause 5 of ISO 7886-1:1993 apply.
7 Limits for acidity or alkalinity
When determined with a laboratory pH meter and using a general purpose electrode, the pH value of an
extract prepared in accordance with Annex A shall be within one unit of pH of that of the control fluid.
8 Limits for extractable metals
When tested by a recognized microanalytical method, for example by an atomic absorption method, an extract
prepared in accordance with Annex A shall, when corrected for the metals content of the control fluid, contain
not greater than a combined total of 5 mg/l of lead, tin, zinc and iron. The cadmium content of the extract shall,
when corrected for the cadmium content of the control fluid, be lower than 0,1 mg/l.
2 © ISO 2006 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 7886-4:2006(E)

Key
1 needle cap/protective end cap (if used)
2 needle
3 zero line
4 barrel
5 re-use prevention feature
6 nominal capacity line
7 piston
8 fiducial line
9 seal(s)
10 finger grips
11 plunger
12 push-button
13 protective end cap (if used)
NOTE 1 The syringe can have graduated scale lines in accordance with ISO 7886-1.
NOTE 2 This illustration can be considered as reference for nomenclature of components. The configuration and
design can vary with the design of syringe.
NOTE 3 The drawing is intended to be illustrative of components of a syringe with a re-use prevention feature.
Figure 1 — Schematic representation of a syringe with re-use prevention feature
© ISO 2006 – All rights reserved 3

---------------
...
