ISO 7436:1983
(Main)Slotted set screws with cup point
Slotted set screws with cup point
Specifies the characteristics of products with metric dimensions and thread sizes from M 1,6 up to and including M 12 and product grade A; includes specifications with reference to International Standards; tabulates thread sizes M 1,6 up to M 12 with nominal lengths from 2 mm up to 60 mm; gives an example for the designation.
Vis sans tête, fendues, à bout cuvette
La présente Norme internationale spécifie les caractéristiques des vis sans tête, fendues, à bout cuvette, de diamètre nominal de filetage M 1,6 à M 12 inclus et de grade A. Si d'autres spécifications sont requises, il est recommandé de les choisir dans les Normes internationales existantes, par exemple ISO 261, ISO 888, ISO 898, ISO 965, ISO 3506, 4759/1.
General Information
- Status
- Withdrawn
- Publication Date
- 31-Aug-1983
- Technical Committee
- ISO/TC 2/SC 11 - Fasteners with metric external thread
- Drafting Committee
- ISO/TC 2/SC 11 - Fasteners with metric external thread
- Current Stage
- 9599 - Withdrawal of International Standard
- Start Date
- 18-Jun-2024
- Completion Date
- 12-Feb-2026
Relations
- Effective Date
- 23-Apr-2020
Frequently Asked Questions
ISO 7436:1983 is a standard published by the International Organization for Standardization (ISO). Its full title is "Slotted set screws with cup point". This standard covers: Specifies the characteristics of products with metric dimensions and thread sizes from M 1,6 up to and including M 12 and product grade A; includes specifications with reference to International Standards; tabulates thread sizes M 1,6 up to M 12 with nominal lengths from 2 mm up to 60 mm; gives an example for the designation.
Specifies the characteristics of products with metric dimensions and thread sizes from M 1,6 up to and including M 12 and product grade A; includes specifications with reference to International Standards; tabulates thread sizes M 1,6 up to M 12 with nominal lengths from 2 mm up to 60 mm; gives an example for the designation.
ISO 7436:1983 is classified under the following ICS (International Classification for Standards) categories: 21.060.10 - Bolts, screws, studs. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 7436:1983 has the following relationships with other standards: It is inter standard links to ISO 7436:2024. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 7436:1983 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAßO~HA~ OP~AHH3AlUlR fl0 CTAHJWTM3AIJMM@ORGANISATlON INTERNATIONALE DE NORMALISATION
Slotted set screws with cup Point
Vis sans t&e, fendues, A bout cuvette
First edition - 1963-09-01
Ref. No. ISO 7436-1983 (E)
U DC 621 l 82.219.4.092.6
fasteners, screws, slotted headless screws, dimensions, specifications, designation l
Descriptors :
Price based on 3 pages

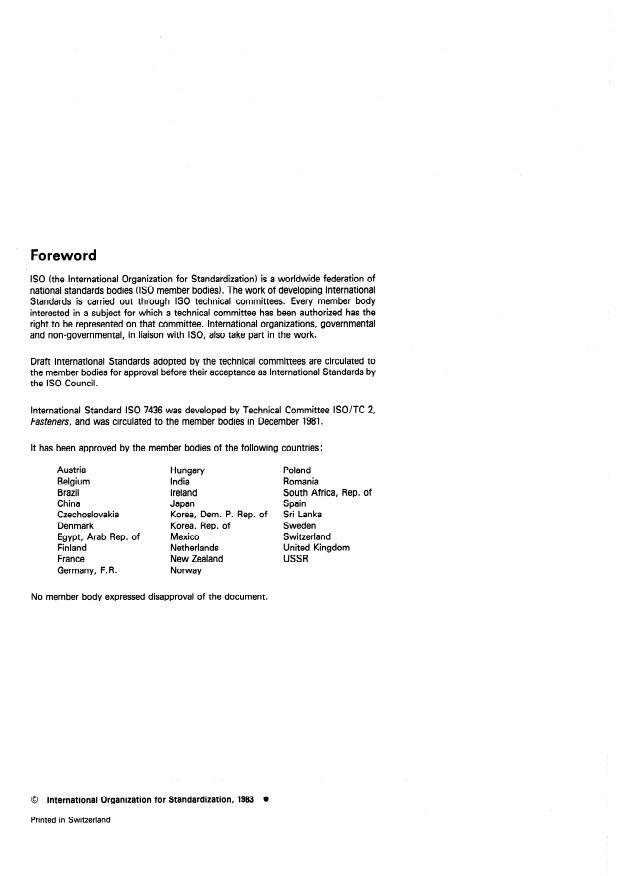

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bedies). The work of developing International
Standards is carried out through ISO technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take patt in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council.
International Standard ISO 7436 was developed by Technical Committee ISO/TC 2,
Fasteners, and was circulated to the member bodies in December 1981.
lt has been approved by the member bodies of the following countries:
Austria
Hungary Poland
Belgium India Romania
Brazil Ireland South Africa, Rep. of
China Japan Spain
Czechoslovakia Korea, Dem. P. Rep. of Sri Lanka
Denmark Korea, Rep. of Sweden
Egypt, Arab Rep. of Mexico Switzerland
Netherlands United Kingdom
Finland
France New Zealand USSR
Germany, F. R. Norway
No member body expressed disapproval of the document.
0 International Organkation for Standardkation, 1983
Printed in Switzerland
INTERNATIONAL STANDARD ISO 74364983 (El
Slotted set screws with cup Point
1 Scope and field of application
This International Standard specifies the characteristics of slotted set screws with cup Point and thread sizes from M 1,6 to M 12
inclusive and product grade A.
If other specifications are required, it is recommended that they should be selected from existing International Standards, for example
ISO 261, ISO 888, ISO 898, ISO 965, ISO 3566, ISO 4759/1.
2 References
ISO 225, Fasteners - Belts, screws, studs and nuts - Symbols and designa tions o f dimensions.
ISO 261, ISO general purpose metric screw threads - General plan.
ISO 888, Belts, screws and studs - Nominal lengths, and thread lengths for general purpose bolts.
ISO 898, Mechanical properties of fasteners.
ISO 965, ISO general purpose metric screw threads - Tolerantes.
ISO 3269, Fasteners - Acceptance inspection. 1)
ISO 3566, Corrosion-resistan t stainless steel fasteners - Specifkations.
ISO 4042, Threaded components - Electropla ted cos tings componen ts. 1)
ISO 4753,
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEIKJIYHAPO~HAR OPTAHHBAl@lR fl0 CTAH&V’TM3AlWl@ORGANISAtlON INTERNATIONALE DE NORMALISATION
Vis sans tête, fendues, à bout cuvette
Slotted set screws with cup point
Première édition - 1983-09-01
Réf. no : -KO 7436-1983 (FI
iî CDU 621 l 82.219.4.092.6
-
: él&nent de fixation, vis, vis fendue sans tête, dimension, spécification, désignation.
Descripteurs
Prix basé sur 3 pages

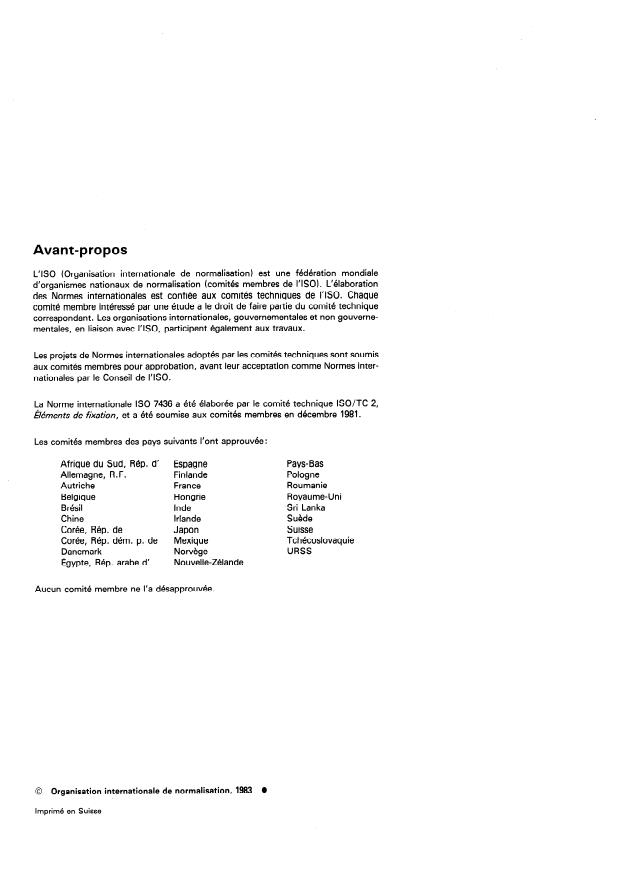

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 7436 a été élaborée par le comité technique ISO/TC 2,
&ments de fixation, et a été soumise aux comités membres en décembre 1981.
Les comités membres des pays suivants l’ont approuvée:
Afrique du Sud, Rép. d’ Espagne Pays-Bas
Allemagne, R.F. Finlande
Pologne
Autriche France Roumanie
Belgique
Hongrie Royaume-Uni
Brésil Inde Sri Lanka
Chine
Irlande Suéde
Corée, Rép. de Japon Suisse
Corée, Rép. dém. p. de
Mexique Tchécoslovaquie
Danemark Norvège URSS
Nouvelle-Zélande
Égypte, Rép. arabe d’
Aucun comité membre ne l’a désapprouvée.
0 Organisation internationale de normalisation, 1983
Imprimé en Suisse
ISO 74364983 (FI
NORME INTERNATIONALE
Vis sans tête, fendues, à bout cuvette
1 Objet et domaine d’application
La présente Norme internationale spécifie les caractéristiques des vis sans tête, fendues, à bout cuvette, de diamétre nominal de
filetage M l’,S à M 12 inclus et de grade A.
Si d’autres sp&ifi&ons sont requises, il est recommandé de les choisir dans les Normes internationales existantes, par exemple
ISO 261, ISO 888, ISO 898, ISO 965, ISO 3506, 4759/1 l
2 Références
- Boulons, vis, goujons et tkrous - Symboles et désignations des dimensions.
ISO 225, &ments de fïxation
ISO 261, Filetages métriques ISO pour usages générsux - Vue d’ensemble.
ISO 888, Boulons, vis et goujons - Longueurs de tige nominales, et longueurs ftletées des boulons d’application ghkale.
ISO 898, Caracthristiques mécaniques des Mments de fixation.
ISO 965, Filetages métriques /SO pour usages généraux - Tokances.
ISO 3269, &ments de fixation - Contrôle de réception.1)
I SO 3506, Élhmen ts de fixation en acier inoxydable rtlsr’stan t à la corrosion - Spécitïca tions.
- Revêtements électrolytiques. 1)
ISO 4042, Éldmen ts filet&
- Etirdmitks des éléments à tïletage extérieur métrique /SO.
ISO 4753, Éldments de fixation
ISO
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEIKJIYHAPO~HAR OPTAHHBAl@lR fl0 CTAH&V’TM3AlWl@ORGANISAtlON INTERNATIONALE DE NORMALISATION
Vis sans tête, fendues, à bout cuvette
Slotted set screws with cup point
Première édition - 1983-09-01
Réf. no : -KO 7436-1983 (FI
iî CDU 621 l 82.219.4.092.6
-
: él&nent de fixation, vis, vis fendue sans tête, dimension, spécification, désignation.
Descripteurs
Prix basé sur 3 pages
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 7436 a été élaborée par le comité technique ISO/TC 2,
&ments de fixation, et a été soumise aux comités membres en décembre 1981.
Les comités membres des pays suivants l’ont approuvée:
Afrique du Sud, Rép. d’ Espagne Pays-Bas
Allemagne, R.F. Finlande
Pologne
Autriche France Roumanie
Belgique
Hongrie Royaume-Uni
Brésil Inde Sri Lanka
Chine
Irlande Suéde
Corée, Rép. de Japon Suisse
Corée, Rép. dém. p. de
Mexique Tchécoslovaquie
Danemark Norvège URSS
Nouvelle-Zélande
Égypte, Rép. arabe d’
Aucun comité membre ne l’a désapprouvée.
0 Organisation internationale de normalisation, 1983
Imprimé en Suisse
ISO 74364983 (FI
NORME INTERNATIONALE
Vis sans tête, fendues, à bout cuvette
1 Objet et domaine d’application
La présente Norme internationale spécifie les caractéristiques des vis sans tête, fendues, à bout cuvette, de diamétre nominal de
filetage M l’,S à M 12 inclus et de grade A.
Si d’autres sp&ifi&ons sont requises, il est recommandé de les choisir dans les Normes internationales existantes, par exemple
ISO 261, ISO 888, ISO 898, ISO 965, ISO 3506, 4759/1 l
2 Références
- Boulons, vis, goujons et tkrous - Symboles et désignations des dimensions.
ISO 225, &ments de fïxation
ISO 261, Filetages métriques ISO pour usages générsux - Vue d’ensemble.
ISO 888, Boulons, vis et goujons - Longueurs de tige nominales, et longueurs ftletées des boulons d’application ghkale.
ISO 898, Caracthristiques mécaniques des Mments de fixation.
ISO 965, Filetages métriques /SO pour usages généraux - Tokances.
ISO 3269, &ments de fixation - Contrôle de réception.1)
I SO 3506, Élhmen ts de fixation en acier inoxydable rtlsr’stan t à la corrosion - Spécitïca tions.
- Revêtements électrolytiques. 1)
ISO 4042, Éldmen ts filet&
- Etirdmitks des éléments à tïletage extérieur métrique /SO.
ISO 4753, Éldments de fixation
ISO
...
