Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 19285
First edition
2017-08
Non-destructive testing of welds —
Phased array ultrasonic testing
(PAUT) — Acceptance levels
Essais non destructifs des assemblages soudés — Technique ultrasons
multi-éléments (PAUT) — Niveaux d’acceptation
Reference number
ISO 19285:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 19285:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 19285:2017(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Acceptance levels . 2
6 Evaluation of indications . 2
7 Determination of length and height . 2
7.1 General . 2
7.2 Determination of length . 2
7.3 Determination of height . 2
7.3.1 General. 2
7.3.2 Using diffracted signals . 2
7.3.3 Using other signals . 3
8 Determination of length and maximum amplitude . 3
9 Acceptance criteria based on length and height. 3
9.1 General . 3
9.2 Single indications . 3
9.2.1 Acceptance criteria for level 1 . 3
9.2.2 Acceptance criteria for level 2 . 3
9.2.3 Acceptance criteria for level 3 . 4
9.3 Cumulative length of indications . 4
9.3.1 General. 4
9.3.2 For each single set-up . 4
9.3.3 Combining set-ups . 5
9.4 Grouping of indications . 5
9.5 Point-like indications . . 6
10 Acceptance criteria based on length and amplitude . 6
10.1 General . 6
10.2 Longitudinal indications . 6
10.3 Transverse indications . 6
10.4 Grouping of indications . 6
10.5 Cumulative length of indications . 7
10.5.1 General. 7
10.5.2 For each single set-up . 8
10.5.3 Combined set-up . 8
Annex A (normative) Levels . 9
Annex B (normative) Fixed amplitude level technique.22
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 19285:2017(E)

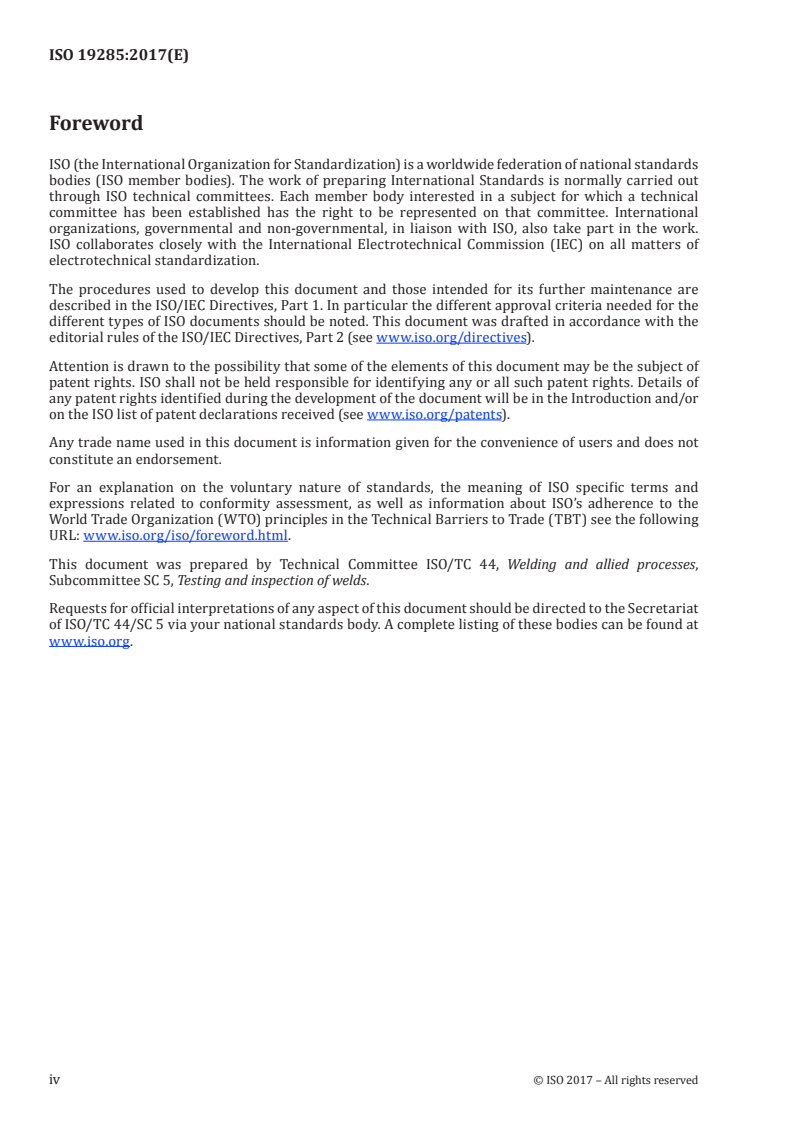

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 5, Testing and inspection of welds.
Requests for official interpretations of any aspect of this document should be directed to the Secretariat
of ISO/TC 44/SC 5 via your national standards body. A complete listing of these bodies can be found at
www .iso .org.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 19285:2017(E)
Non-destructive testing of welds — Phased array ultrasonic
testing (PAUT) — Acceptance levels
1 Scope
This document specifies acceptance levels for the phased array ultrasonic testing technique (PAUT) of
full penetration welds in ferritic steels of minimum thickness of 6 mm which correspond to the quality
levels of ISO 5817.
These acceptance levels are applicable to indications classified in accordance with ISO 13588.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 5577, Non-destructive testing — Ultrasonic testing — Vocabulary
ISO 5817, Welding — Fusion-welded joints in steel, nickel, titanium and their alloys (beam welding
excluded) — Quality levels for imperfections
ISO 11666, Non-destructive testing of welds — Ultrasonic testing — Acceptance levels
ISO 13588, Non-destructive testing of welds — Ultrasonic testing — Use of automated phased array
technology
ISO 15626, Non-destructive testing of welds — Time-of-flight diffraction technique (TOFD) —
Acceptance levels
ISO 17640, Non-destructive testing of welds — Ultrasonic testing — Techniques, testing levels, and
assessment
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5577 and ISO 13588 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Symbols
h height
h sum of the heights of the individual indications plus the distance between them
g
l length
l sum of the lengths of the individual indications plus the distance between them
g
t thickness
© ISO 2017 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 19285:2017(E)
5 Acceptance levels
For the evaluation, three different acceptance levels are defined. The relation between these acceptance
levels and the quality levels as mentioned in ISO 5817 are given in Table 1.
Table 1 — Related levels for phased array ultrasonic testing
Quality level according to Testing level according to Acceptance level according to
ISO 5817 ISO 13588 this document
C, D A 3
B B 2
By agreement C 1
Special application D By agreement
NOTE Acceptance criteria for acceptance level 1 are only specified for evaluation based on length and height.
6 Evaluation of indications
Indications detected when applying ISO 13588 shall be evaluated as specified in the test procedure
either by:
a) length and height, then Clause 7 and Clause 9 shall be applied;
b) or by length and maximum amplitude, then Clause 8 and Clause 10 shall be applied.
7 Determination of length and height
7.1 General
The size of a discontinuity is determined by its length and height.
7.2 Determination of length
The length of an indication shall be measured as described in ISO 11666, using the focal law which
provides the maximum amplitude.
If TOFD is used, the length of an indication shall be measured as described in ISO 15626.
In any other case, testing level D of Table 1 is applicable.
7.3 Determination of height
7.3.1 General
For indications displaying varying height along their length, the height shall be determined at the scan
position of maximum extent.
7.3.2 Using diffracted signals
If diffracted signals are observed, they shall be used to determine height. The height is determined
using either:
— two diffracted signals observed from the same discontinuity (upper and lower tip);
— one diffracted signal and a surface signal observed from the same discontinuity;
— one diffracted signal and the known wall thickness for root connected discontinuities;
2 © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 19285:2017(E)
— one diffracted signal in relation to the surface for a surface breaking discontinuity.
If TOFD is used, the height shall be measured as described in ISO 15626.
7.3.3 Using other signals
In case a height cannot be measured using diffracted signals, then the determination can be based on:
— amplitudes using the reference levels as described in ISO 11666. Other sizing techniques may be
used (TCG, DGS, 6 dB drop);
— the time-of-flight of reflections (e.g. hollow root, mismatch);
— the time-of-flight of mode converted signals.
8 Determination of length and maximum amplitude
The length of an indication shall be determined by measuring the distance along the weld over which
the echo amplitude is above the evaluation level using the fixed amplitude level technique specified in
Annex B.
Alternative techniques for measuring indication length may be used when specified.
9 Acceptance criteria based on length and height
9.1 General
When indications are detected, length and height are determined in accordance with 7.2 and 7.3.
Indications shall be evaluated according to their acceptance level and the acceptance criteria listed in
this clause.
For welds joining two diffe
...
ISO/TC 44/SC 5
Date: 2017-03-07
ISO 19285:2017(F)
ISO/TC 44/SC 5
Secrétariat: AFNOR
Essais non destructifs des assemblages soudés — Technique ultrasons multi-
éléments (PAUT) — Niveaux d’acceptation
Non-destructive testing of welds — Phased Array ultrasonic technique (PAUT) —
Acceptance levels
Type du document: Norme internationale
Sous-type du document:
Stade du document: (50) Approbation
Langue du document: F
O:\Documents\TC044\SC005\064266 - ISO_NP 19285 (Ed 1)\60.00\300\C064266f_trackchanges.docx STD
Version 2.8f
---------------------- Page: 1 ----------------------
ISO /FDIS 19285:2017(F)
Sommaire Page
Avant-propos. 3
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 2
5 Niveaux d’acceptation . 2
6 Évaluation des indications . 2
7 Détermination de la longueur et de la hauteur . 2
7.1 Généralités. 2
7.2 Détermination de la longueur . 2
7.3 Détermination de la hauteur . 3
7.3.1 Généralités. 3
7.3.2 À l’aide de signaux diffractés . 3
7.3.3 À l’aide d’autres signaux . 3
8 Détermination de la longueur et de l’amplitude maximale . 3
9 Critères d’acceptation basés sur la longueur et la hauteur . 3
9.1 Généralités. 3
9.2 Indications isolées . 4
9.2.1 Critères d’acceptation pour le niveau 1 . 4
9.2.2 Critères d’acceptation pour le niveau 2 . 4
9.2.3 Critères d’acceptation pour le niveau 3 . 4
9.3 Longueur cumulée des indications . 5
9.3.1 Généralités. 5
9.3.2 Pour chaque configuration isolée . 5
9.3.3 Configurations combinées . 5
9.4 Groupement des indications . 5
9.5 Indications de type ponctuel . 6
10 Critères d’acceptation basés sur la longueur et l’amplitude . 7
10.1 Généralités. 7
10.2 Indications longitudinales . 7
10.3 Indications transversales . 7
10.4 Groupement des indications . 7
10.5 Longueur cumulée des indications . 9
10.5.1 Généralités. 9
10.5.2 Pour chaque configuration isolée . 9
10.5.3 Configurations combinées . 9
Annexe A (normative) Niveaux . 10
Annexe B (normative) Technique du niveau d’amplitude fixe . 23
© ISO 2017 – Tous droits réservés
ii
---------------------- Page: 2 ----------------------
ISO /FDIS 19285:2017(F)

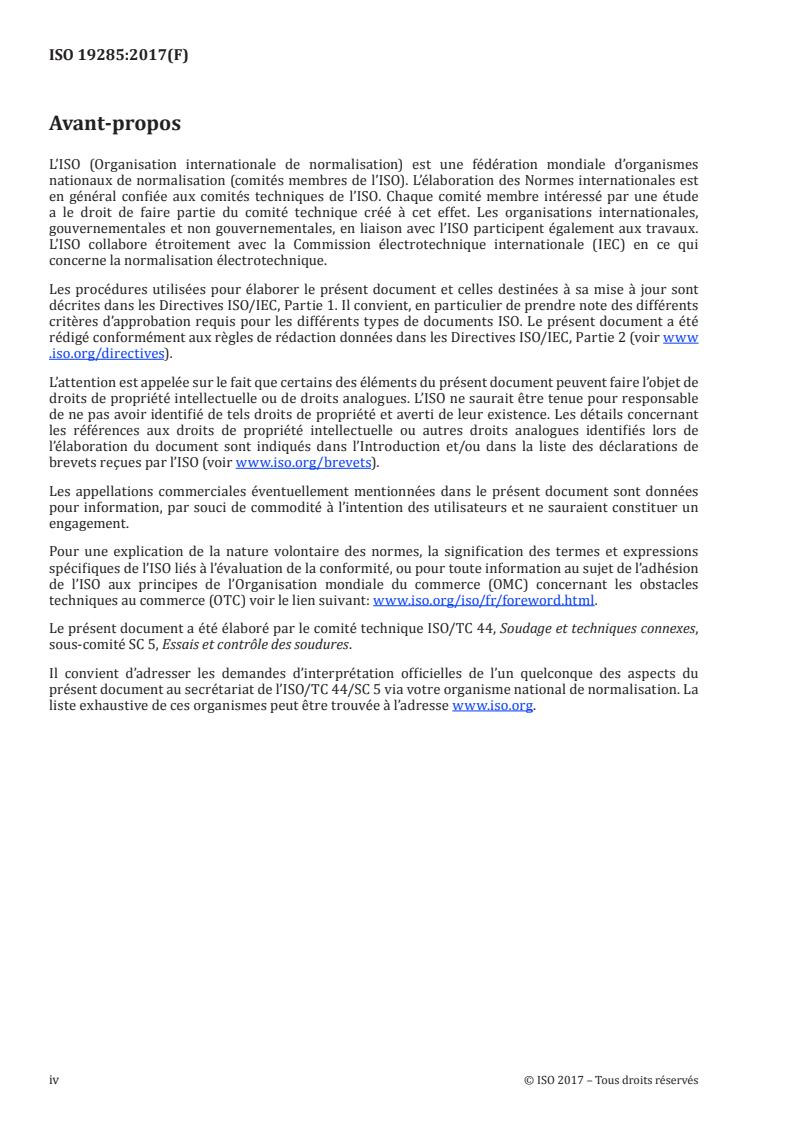

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en
général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la
normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant: www.iso.org/iso/fr/foreword.html.
Le présent document a été élaboré par le comité technique ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 5, Essais et contrôle des soudures.
Il convient d’adresser les demandes d’interprétation officielles de l’un quelconque des aspects du présent
document au secrétariat de l’ISO/TC 44/SC 5 via votre organisme national de normalisation. La liste
exhaustive de ces organismes peut être trouvée à l’adresse www.iso.org.
© ISO 2017 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO /FDIS 19285:2017(F)
Essais non destructifs des assemblages soudés — Technique
ultrasons multi-éléments (PAUT) — Niveaux d’acceptation
1 Domaine d’application
Le présent document spécifie les niveaux d’acceptation pour la technique de contrôle par ultrasons multi-
éléments (PAUT) utilisée sur des joints soudés à pleine pénétration pratiqués sur des aciers ferritiques
d’une épaisseur minimale de 6 mm, correspondant aux niveaux de qualité énoncés dans l’ISO 5817.
Ces niveaux d’acceptation sont applicables à des indications classées conformément à l’ISO 13588.
2 Références normatives
Les documents suivants sont référencés dans le texte de telle manière qu’une partie ou tout leur contenu
constitue des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 5577, Essais non destructif — Contrôle par ultrasons — Vocabulaire
ISO 5817, Soudage — Assemblages en acier, nickel, titane et leurs alliages soudés par fusion (soudage par
faisceau exclu) — Niveaux de qualité par rapport aux défauts
ISO 11666, Contrôle non destructif des assemblages soudés — Contrôle par ultrasons — Niveaux
d'acceptation
ISO 13588, Contrôle non destructif des assemblages soudés — Contrôle par ultrasons — Utilisation de la
technique multi-éléments automatisés
ISO 15626, Contrôle non destructif des assemblages soudés — Technique de diffraction des temps de vol
(TOFD) — Niveaux d'acceptation
ISO 17640, Contrôle non destructif des assemblages soudés — Contrôle par ultrasons — Techniques,
niveaux d'essai et évaluation
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5577 et l’ISO 13588
s’appliquent.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— ISO Online browsing platform: disponible à http://www.iso.org/obp
— IEC Electropedia: disponible à http://www.electropedia.org/
© ISO 2017 – Tous droits réservés
1
---------------------- Page: 4 ----------------------
ISO /FDIS 19285:2017(F)
4 — ISO Online browsing platform: disponible à http://www.iso.org/obpSymboles
h hauteur
h somme des hauteurs des indications individuelles plus la distance qui les sépare
g
l longueur
l somme des longueurs des indications individuelles plus la distance qui les sépare
g
t épaisseur
5 Niveaux d’acceptation
Pour l’évaluation, trois niveaux d’acceptation différents sont définis. La relation entre ces niveaux
d’acceptation et les niveaux de qualité énoncés dans l’ISO 5817 est donnée dans le Tableau 1.
Tableau 1 — Niveaux correspondants pour les contrôles par ultrasons multi-éléments
Niveau d’acceptation
Niveau de qualité conformément Niveau d’examen conformément
conformément au présent
à l’ISO 5817 à l’ISO 13588
document
C, D A 3
B B 2
Par accord C 1
Application spéciale D Par accord
NOTE Les critères d’acceptation pour le niveau 1 sont ne sont spécifiés que pour une évaluation basée sur la longueur et la
hauteur.
6 Évaluation des indications
Les indications détectées en appliquant l’ISO 13588 doivent être évaluées en utilisant au choix:
a) la longueur et la hauteur, puis en appliquant l’Article 7 et l’Article 9;
b) ou la longueur et l’amplitude maximale, puis en appliquant l’Article 8 et l’Article 10.
7 Détermination de la longueur et de la hauteur
7.1 Généralités
La taille d’une discontinuité est déterminée par sa longueur et sa hauteur.
7.2 Détermination de la longueur
La longueur d’une indication doit être mesurée comme décrit dans l’ISO 11666, en utilisant la loi focale
donnant l’amplitude maximale.
Si la méthode TOFD est utilisée, la longueur d’une indication doit être mesurée comme décrit dans
l’ISO 15626.
Dans tous les autres cas, le niveau d’examen D du Tableau 1 s’applique.
© ISO 2017 – Tous droits réservés
2
---------------------- Page: 5 ----------------------
ISO /FDIS 19285:2017(F)
7.3 Détermination de la hauteur
7.3.1 Généralités
Lorsque les indications présentent une hauteur variable sur leur longueur, la hauteur doit être
déterminée au niveau de la position de balayage correspondant à l’étendue maximale.
7.3.2 À l’aide de signaux diffractés
Si des signaux diffractés sont observés, ils doivent être utilisés pour déterminer la hauteur. La hauteur
est déterminée en utilisant au choix:
— deux signaux diffractés observés à partir de la même discontinuité (bords supérieur et inférieur);
— un signal diffracté et un signal de surface observés à partir de la même discontinuité;
— un signal diffracté et l’épaisseur de paroi connue pour les discontinuités liées à la racine;
— un signal diffracté en relation avec la surface pour une discontinuité débouchant en surface.
Si la méthode TOFD est utilisée, la hauteur doit être mesurée comme décrit dans l’ISO 15626.
7.3.3 À l’aide d’autres signaux
Lorsque la hauteur ne peut pas être mesurée à l’aide de signaux diffractés, la détermination peut être
basée sur:
— les amplitudes, en utilisant les niveaux de référence tels que décrits dans l’ISO 11666. D’autres
techniques de dimensionnement peuvent être utilisées (TCG, DGS, diminution de 6 dB);
— le temps de vol des réflexions (par exemple pénétration creuse, désalignement);
— le temps de vol des signaux de conversion de mode.
8 Détermination de la longueur et de l’amplitude maximale
La longueur d’une indication doit être déterminée en mesurant la distance, suivant la longueur, sur
laquelle l’amplitude de l’écho est supérieure au niveau d’évaluation, et en utilisant la technique du niveau
d’amplitude fixe spécifiée dans l’Annexe B.
Lorsque spécifié, d’autres techniques peuvent être utilisées pour mesurer la longueur d’une indication.
9 Critères d’acceptation basés sur la longueur et la hauteur
9.1 Généralités
Lorsque des indications sont détectées, la longueur et la hauteur sont déterminées conformément à 7.2
et 7.3. Les indications doivent être évaluées en fonction de leur niveau d’acceptation et des critères
d’acceptation énumérés dans le présent article.
Dans le cas de soudures constituées de deux épaisseurs différentes, les critères d’acceptation sont basés
sur la plus mince de ces deux épaisseurs.
© ISO 2017 – Tous droits réservés
3
---------------------- Page: 6 ----------------------
ISO /FDIS 19285:2017(F)
9.2 Indications isolées
9.2.1 Critères d’acceptation pour le niveau 1
Les critères d’acceptation pour le niveau 1 sont donnés dans le Tableau 2.
Tableau 2 — Critères d’acceptation pour le niveau 1
Longueur maximale admissible (lmax)
Hauteur maximale
si h < h2 ou h3
admissible (h1)
lorsque
Débouchant en Non
Plage d’épaisseur
l > lmax
surface débouchant
Plage d’épaisseur lmax h3 h2 h1
(mm) (mm) (mm] (mm)
6 mm < t ≤ 15 mm 0,75t 1,5 2 1
15 mm < t ≤ 50 mm 0,75t 2 3 1
50 mm < t ≤ 100 mm 40 2,5 4 2
t > 100 mm 50 3 5 2
9.2.2 Critères d’acceptation pour le niveau 2
Les critères d’acceptation pour le niveau 2 sont donnés dans le Tableau 3.
Tableau 3 — Critères d’acceptation pour le niveau 2
Longueur maximale admissible (lmax)
Hauteur maximale
si h < h2 ou h3
admissible (h1)
lorsque
Débouchant en Non
Plage d’épaisseur
l > lmax
surface débouchant
Plage d’épaisseur l h3 h2 h1
max
(mm) (mm) (mm) (mm)
6 mm < t ≤ 15 mm t 2 2 1
15 mm < t ≤ 50 mm t 2 4 1
50 mm < t ≤ 100 mm 50 3 5 2
t > 100 mm 60 4 6 3
9.2.3 Critères d’acceptation pour le niveau 3
Les critères d’acceptation pour le niveau 3 sont donnés dans le Tableau 4.
Tableau 4 — Critères d’acceptation pour le niveau 3
Longueur maximale admissible (l )
max
Hauteur maximale
si h < h2 ou h3
admissible (h1)
lorsque
Débouchant Non
Plage d’épaisseur
l > lmax
en surface débouchant
© ISO 2017 – Tous droits réservés
4
---------------------- Page: 7 ----------------------
ISO /FDIS 19285:2017(F)
Plage d’épaisseur l h3 h2 h1
max
(mm) (mm) (mm) (mm)
6 mm < t ≤ 15 mm 1,5t (max. 20) 2 2 1
15 mm < t ≤ 50 mm 1,5t (m
...
NORME ISO
INTERNATIONALE 19285
Première édition
2017-08
Essais non destructifs des
assemblages soudés — Technique
ultrasons multi-éléments (PAUT) —
Niveaux d’acceptation
Non-destructive testing of welds — Phased array ultrasonic testing
(PAUT) — Acceptance levels
Numéro de référence
ISO 19285:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 19285:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 19285:2017(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 2
5 Niveaux d’acceptation . 2
6 Évaluation des indications . 2
7 Détermination de la longueur et de la hauteur . 2
7.1 Généralités . 2
7.2 Détermination de la longueur . 2
7.3 Détermination de la hauteur . 3
7.3.1 Généralités . 3
7.3.2 À l’aide de signaux diffractés . 3
7.3.3 À l’aide d’autres signaux . . 3
8 Détermination de la longueur et de l’amplitude maximale . 3
9 Critères d’acceptation basés sur la longueur et la hauteur . 3
9.1 Généralités . 3
9.2 Indications isolées. 3
9.2.1 Critères d’acceptation pour le niveau 1 . 3
9.2.2 Critères d’acceptation pour le niveau 2 . 4
9.2.3 Critères d’acceptation pour le niveau 3 . 4
9.3 Longueur cumulée des indications . 5
9.3.1 Généralités . 5
9.3.2 Pour chaque configuration isolée . 5
9.3.3 Configurations combinées . 5
9.4 Groupement des indications . 5
9.5 Indications de type ponctuel . . 6
10 Critères d’acceptation basés sur la longueur et l’amplitude . 7
10.1 Généralités . 7
10.2 Indications longitudinales . 7
10.3 Indications transversales . 7
10.4 Groupement des indications . 7
10.5 Longueur cumulée des indications . 8
10.5.1 Généralités . 8
10.5.2 Pour chaque configuration isolée . 9
10.5.3 Configurations combinées . 9
Annexe A (normative) Niveaux .10
Annexe B (normative) Technique du niveau d’amplitude fixe.23
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 19285:2017(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant: w w w . i s o .org/ iso/ fr/ foreword .html.
Le présent document a été élaboré par le comité technique ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 5, Essais et contrôle des soudures.
Il convient d’adresser les demandes d’interprétation officielles de l’un quelconque des aspects du
présent document au secrétariat de l’ISO/TC 44/SC 5 via votre organisme national de normalisation. La
liste exhaustive de ces organismes peut être trouvée à l’adresse www .iso .org.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 19285:2017(F)
Essais non destructifs des assemblages soudés —
Technique ultrasons multi-éléments (PAUT) — Niveaux
d’acceptation
1 Domaine d’application
Le présent document spécifie les niveaux d’acceptation pour la technique de contrôle par ultrasons
multi-éléments (PAUT) utilisée sur des joints soudés à pleine pénétration pratiqués sur des aciers
ferritiques d’une épaisseur minimale de 6 mm, correspondant aux niveaux de qualité énoncés dans
l’ISO 5817.
Ces niveaux d’acceptation sont applicables à des indications classées conformément à l’ISO 13588.
2 Références normatives
Les documents suivants sont référencés dans le texte de telle manière qu’une partie ou tout leur
contenu constitue des exigences du présent document. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 5577, Essais non destructifs — Contrôle par ultrasons — Vocabulaire
ISO 5817, Soudage — Assemblages en acier, nickel, titane et leurs alliages soudés par fusion (soudage par
faisceau exclu) — Niveaux de qualité par rapport aux défauts
ISO 11666, Contrôle non destructif des assemblages soudés — Contrôle par ultrasons — Niveaux
d’acceptation
ISO 13588, Contrôle non destructif des assemblages soudés — Contrôle par ultrasons — Utilisation de la
technique multi-éléments automatisés
ISO 15626, Contrôle non destructif des assemblages soudés — Technique de diffraction des temps de vol
(TOFD) — Niveaux d’acceptation
ISO 17640, Contrôle non destructif des assemblages soudés — Contrôle par ultrasons — Techniques,
niveaux d’essai et évaluation
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5577 et l’ISO 13588
s’appliquent.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— ISO Online browsing platform: disponible à http:// www .iso .org/ obp
— IEC Electropedia: disponible à http:// www .electropedia .org/
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 19285:2017(F)
4 Symboles
h hauteur
h somme des hauteurs des indications individuelles plus la distance qui les sépare
g
l longueur
l somme des longueurs des indications individuelles plus la distance qui les sépare
g
t épaisseur
5 Niveaux d’acceptation
Pour l’évaluation, trois niveaux d’acceptation différents sont définis. La relation entre ces niveaux
d’acceptation et les niveaux de qualité énoncés dans l’ISO 5817 est donnée dans le Tableau 1.
Tableau 1 — Niveaux correspondants pour les contrôles par ultrasons multi-éléments
Niveau d’acceptation
Niveau de qualité conformément Niveau d’examen conformément
conformément au présent
à l’ISO 5817 à l’ISO 13588
document
C, D A 3
B B 2
Par accord C 1
Application spéciale D Par accord
NOTE Les critères d’acceptation pour le niveau 1 sont ne sont spécifiés que pour une évaluation basée sur la longueur et
la hauteur.
6 Évaluation des indications
Les indications détectées en appliquant l’ISO 13588 doivent être évaluées en utilisant au choix:
a) la longueur et la hauteur, puis en appliquant l’Article 7 et l’Article 9;
b) ou la longueur et l’amplitude maximale, puis en appliquant l’Article 8 et l’Article 10.
7 Détermination de la longueur et de la hauteur
7.1 Généralités
La taille d’une discontinuité est déterminée par sa longueur et sa hauteur.
7.2 Détermination de la longueur
La longueur d’une indication doit être mesurée comme décrit dans l’ISO 11666, en utilisant la loi focale
donnant l’amplitude maximale.
Si la méthode TOFD est utilisée, la longueur d’une indication doit être mesurée comme décrit dans
l’ISO 15626.
Dans tous les autres cas, le niveau d’examen D du Tableau 1 s’applique.
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 19285:2017(F)
7.3 Détermination de la hauteur
7.3.1 Généralités
Lorsque les indications présentent une hauteur variable sur leur longueur, la hauteur doit être
déterminée au niveau de la position de balayage correspondant à l’étendue maximale.
7.3.2 À l’aide de signaux diffractés
Si des signaux diffractés sont observés, ils doivent être utilisés pour déterminer la hauteur. La hauteur
est déterminée en utilisant au choix:
— deux signaux diffractés observés à partir de la même discontinuité (bords supérieur et inférieur);
— un signal diffracté et un signal de surface observés à partir de la même discontinuité;
— un signal diffracté et l’épaisseur de paroi connue pour les discontinuités liées à la racine;
— un signal diffracté en relation avec la surface pour une discontinuité débouchant en surface.
Si la méthode TOFD est utilisée, la hauteur doit être mesurée comme décrit dans l’ISO 15626.
7.3.3 À l’aide d’autres signaux
Lorsque la hauteur ne peut pas être mesurée à l’aide de signaux diffractés, la détermination peut être
basée sur:
— les amplitudes, en utilisant les niveaux de référence tels que décrits dans l’ISO 11666. D’autres
techniques de dimensionnement peuvent être utilisées (TCG, DGS, diminution de 6 dB);
— le temps de vol des réflexions (par exemple pénétration creuse, désalignement);
— le temps de vol des signaux de conversion de mode.
8 Détermination de la longueur et de l’amplitude maximale
La longueur d’une indication doit être déterminée en mesurant la distance, suivant la longueur, sur
laquelle l’amplitude de l’écho est supérieure au niveau d’évaluation, et en utilisant la technique du
niveau d’amplitude fixe spécifiée dans l’Annexe B.
Lorsque spécifié, d’autres techniques peuvent être utilisées pour mesurer la longueur d’une indication.
9 Critères d’acceptation basés sur la longueur et la hauteur
9.1 Généralités
Lorsque des indications sont détectées, la longueur et la hauteur sont déterminées conformément à
7.2 et 7.3. Les indications doivent être évaluées en fonction de leur niveau d’acceptation et des critères
d’acceptation énumérés dans le présent article.
Dans le cas de soudures constituées de deux épaisseurs différentes, les critères d’acceptation sont basés
sur la plus mince de ces deux épaisseurs.
9.2 Indications isolées
9.2.1 Critères d’acceptation pour le niveau 1
Les critères d’acceptation pour le niveau 1 sont donnés dans le Tableau 2.
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 19285:2017(F)
Tableau 2 — Critères d’acceptation pour le niveau 1
Longueur maximale admissible (l )
max Hauteur maximale
si h < h2 ou h3
admissible (h1)
lorsque
Débouchant en Non
Plage d’épaisseur
l > l
surface débouchant max
l h3 h2 h1
max
mm mm mm mm
6 mm < t ≤ 15 mm 0,75t 1,5 2 1
15 mm < t ≤ 50 mm 0,75t 2 3 1
50 mm < t ≤ 100 mm 40 2,5 4 2
t > 100 mm 50 3 5 2
9.2.2 Critères d’acceptation pour le niveau 2
Les
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
