ISO 18752:2022
(Main)Rubber hoses and hose assemblies — Wire- or textile-reinforced single-pressure types for hydraulic applications — Specification
Rubber hoses and hose assemblies — Wire- or textile-reinforced single-pressure types for hydraulic applications — Specification
This document specifies requirements for ten classes, four grades and seven types of wire- or textile-reinforced hydraulic hoses and hose assemblies of nominal sizes ranging from 5 to 102. Each class has a single maximum working pressure for all sizes. They are suitable for use with: — oil-based hydraulic fluids HH, HL, HM, HR and HV as defined in ISO 6743‑4 at temperatures ranging from −40 °C to +100 °C for types AS, AC, BS and BC hoses and from −40 °C to +120 °C for types CS, CC and DC hoses. — water-based fluids HFC, HFAE, HFAS and HFB as defined in ISO 6743‑4 at temperatures ranging from −40 °C to +70 °C. — water at temperatures ranging from 0 °C to +70 °C. This document does not include requirements for the connection ends. It is limited to the performance of hoses and hose assemblies. The hose assembly maximum working pressure is governed by the lowest maximum working pressure of the components. NOTE It is the responsibility of the user, in consultation with the hose manufacturer, to establish the compatibility of the hose with the fluid to be used.
Tuyaux et flexibles en caoutchouc — Types hydrauliques à pression unique, avec armature de fils métalliques ou textiles tressés — Spécifications
Le présent document spécifie des exigences pour dix classes, quatre grades et sept types de tuyaux et flexibles hydrauliques avec armature de fils métalliques tressés de dimensions nominales comprises entre 5 et 102. Chaque classe a une pression maximale de service unique pour toutes les dimensions. Ils sont adaptés pour une utilisation avec: — des fluides hydrauliques HH, HL, HM, HR et HV tels que définis dans l’ISO 6743-4 pour une plage de températures de –40 °C à +100 °C pour les tuyaux de types AS, AC, BS et BC et de –40 °C à +120 °C pour les tuyaux de types CS, CC et DC. — des fluides hydrauliques à base d’eau HFC, HFAE, HFAS et HFB tels que définis dans l’ISO 6743-4 pour une plage de températures de −40 °C à +70 °C. — de l’eau pour une plage de températures de 0 °C à +70 °C. Le présent document ne contient pas d'exigences relatives aux extrémités de raccordement. Il se limite aux performances des tuyaux et flexibles. La pression maximale de service du flexible. La pression maximale de service du flexible est régie par la plus faible pression maximale de service des composants. NOTE Il est de la responsabilité de l'utilisateur, en concertation avec le fabricant de tuyaux, d'établir la compatibilité du tuyau avec le fluide destiné à être utilisé.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 18752
Fourth edition
2022-03
Rubber hoses and hose assemblies —
Wire- or textile-reinforced single-
pressure types for hydraulic
applications — Specification
Tuyaux et flexibles en caoutchouc — Types hydrauliques à pression
unique, avec armature de fils métalliques ou textiles tressés —
Spécifications
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Classification . 2
4.1 Classes . 2
4.2 Grades and types . 2
5 Materials and construction . 3
5.1 Hoses . 3
5.2 Hose assemblies . 3
6 Dimensions and tolerances .4
6.1 Diameters . 4
6.2 Cover thickness . 6
6.3 Concentricity . 6
6.4 Length . 6
7 Physical properties .7
7.1 Fluid resistance of rubber compounds . 7
7.1.1 Test pieces . 7
7.1.2 Oil resistance . 7
7.1.3 Water-based fluid resistance . 7
7.1.4 Water resistance . 7
7.2 Performance requirements . 7
7.2.1 Hydrostatic requirements . 7
7.2.2 Change in length . 8
7.2.3 Minimum bend radius. 8
7.2.4 Resistance to impulse . 10
7.2.5 Leakage of hose assemblies . 10
7.2.6 Cold flexibility . 10
7.2.7 Adhesion between components . 10
7.2.8 Vacuum resistance . 10
7.2.9 Ozone resistance . 11
7.2.10 Abrasion resistance . 11
8 Frequency of testing . .11
9 Marking . .11
9.1 Hoses . 11
9.2 Hose assemblies . 11
10 Recommendations for packaging and storage .11
11 Information by hose manufacturer .12
12 Test report .12
Annex A (normative) Type tests and routine tests .13
Annex B (informative) Production tests .14
Annex C (informative) Information to be provided by hose manufacturer .15
Bibliography .16
iii

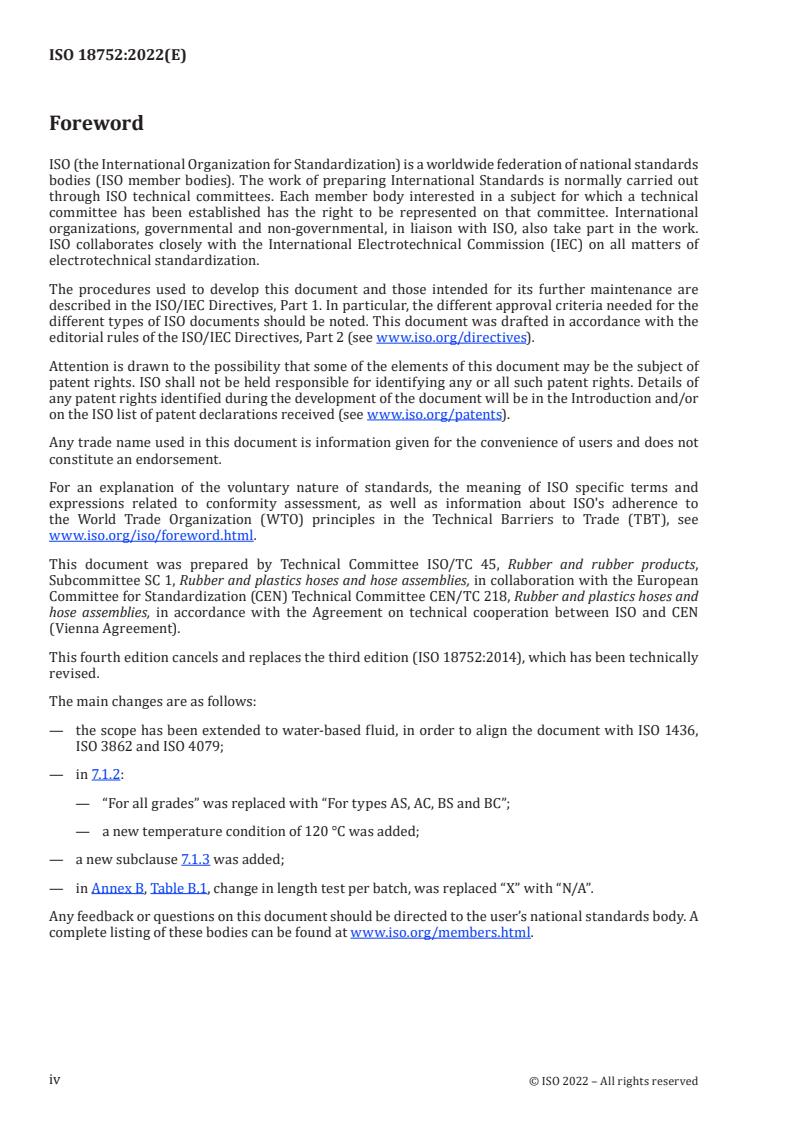

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 218, Rubber and plastics hoses and
hose assemblies, in accordance with the Agreement on technical cooperation between ISO and CEN
(Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 18752:2014), which has been technically
revised.
The main changes are as follows:
— the scope has been extended to water-based fluid, in order to align the document with ISO 1436,
ISO 3862 and ISO 4079;
— in 7.1.2:
— “For all grades” was replaced with “For types AS, AC, BS and BC”;
— a new temperature condition of 120 °C was added;
— a new subclause 7.1.3 was added;
— in Annex B, Table B.1, change in length test per batch, was replaced “X” with “N/A”.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
INTERNATIONAL STANDARD ISO 18752:2022(E)
Rubber hoses and hose assemblies — Wire- or textile-
reinforced single-pressure types for hydraulic applications
— Specification
1 Scope
This document specifies requirements for ten classes, four grades and seven types of wire- or textile-
reinforced hydraulic hoses and hose assemblies of nominal sizes ranging from 5 to 102. Each class has a
single maximum working pressure for all sizes.
They are suitable for use with:
— oil-based hydraulic fluids HH, HL, HM, HR and HV as defined in ISO 6743-4 at temperatures ranging
from −40 °C to +100 °C for types AS, AC, BS and BC hoses and from −40 °C to +120 °C for types CS, CC
and DC hoses.
— water-based fluids HFC, HFAE, HFAS and HFB as defined in ISO 6743-4 at temperatures ranging
from −40 °C to +70 °C.
— water at temperatures ranging from 0 °C to +70 °C.
This document does not include requirements for the connection ends. It is limited to the performance
of hoses and hose assemblies. The hose assembly maximum working pressure is governed by the lowest
maximum working pressure of the components.
NOTE It is the responsibility of the user, in consultation with the hose manufacturer, to establish the
compatibility of the hose with the fluid to be used.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
ISO 6605, Hydraulic fluid power — Test methods for hoses and hose assemblies
ISO 6743-4, Lubricants, industrial oils and related products (class L) — Classification — Part 4: Family H
(Hydraulic systems)
ISO 6803, Rubber or pl
...
NORME ISO
INTERNATIONALE 18752
Quatrième édition
2022-03
Tuyaux et flexibles en caoutchouc —
Types hydrauliques à pression unique,
avec armature de fils métalliques ou
textiles tressés — Spécifications
Rubber hoses and hose assemblies — Wire- or textile-reinforced
single-pressure types for hydraulic applications — Specification
Numéro de référence

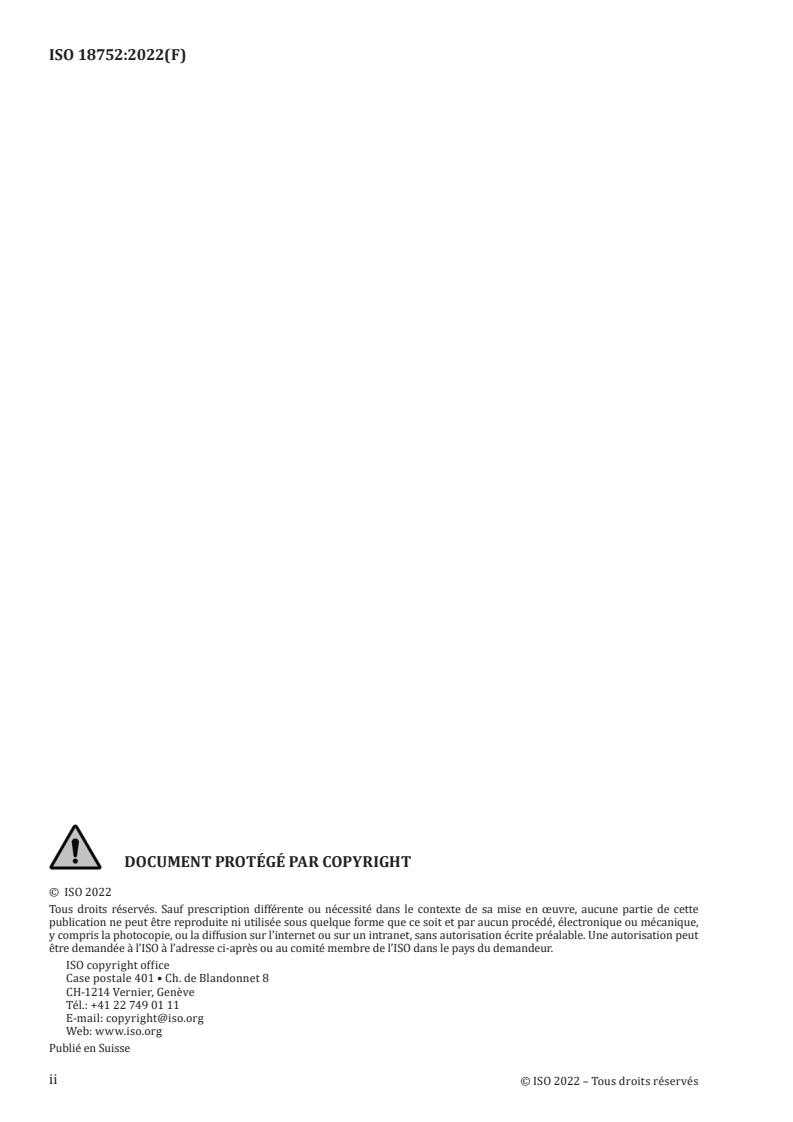

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 2
4 Classification . 2
4.1 Classes . 2
4.2 Grades et types . 3
5 Matériaux et construction . 3
5.1 Tuyaux . 3
5.2 Flexibles . 4
6 Dimensions et tolérances. 4
6.1 Diamètres . 4
6.2 Épaisseur du revêtement . 6
6.3 Concentricité . 6
6.4 Longueur . 6
7 Propriétés physiques . 7
7.1 Résistance aux fluides des mélanges caoutchoucs . 7
7.1.1 Éprouvettes . 7
7.1.2 Résistance à l’huile . 7
7.1.3 Résistance aux fluides à base d’eau . 7
7.1.4 Résistance à l’eau . 7
7.2 Exigences de performance . 7
7.2.1 Exigences hydrostatiques . 7
7.2.2 Variation de longueur . 8
7.2.3 Rayon minimal de courbure . 8
7.2.4 Résistance aux impulsions . 10
7.2.5 Fuite des flexibles . 10
7.2.6 Flexibilité à froid . 10
7.2.7 Adhérence entre composants . 10
7.2.8 Résistance au vide . 10
7.2.9 Résistance à l’ozone . 11
7.2.10 Résistance à l’abrasion . 11
8 Fréquence d’essais .11
9 Marquage .11
9.1 Tuyaux . 11
9.2 Flexibles .12
10 Recommandations pour l’emballage et le stockage .12
11 Informations du fabricant de tuyaux .12
12 Rapport d’essai .12
Annexe A (normative) Essais de type et de routine .13
Annexe B (informative) Essais de réception de la production .14
Annexe C (informative) Informations à fournir par le fabricant de tuyau .15
Bibliographie .16
iii

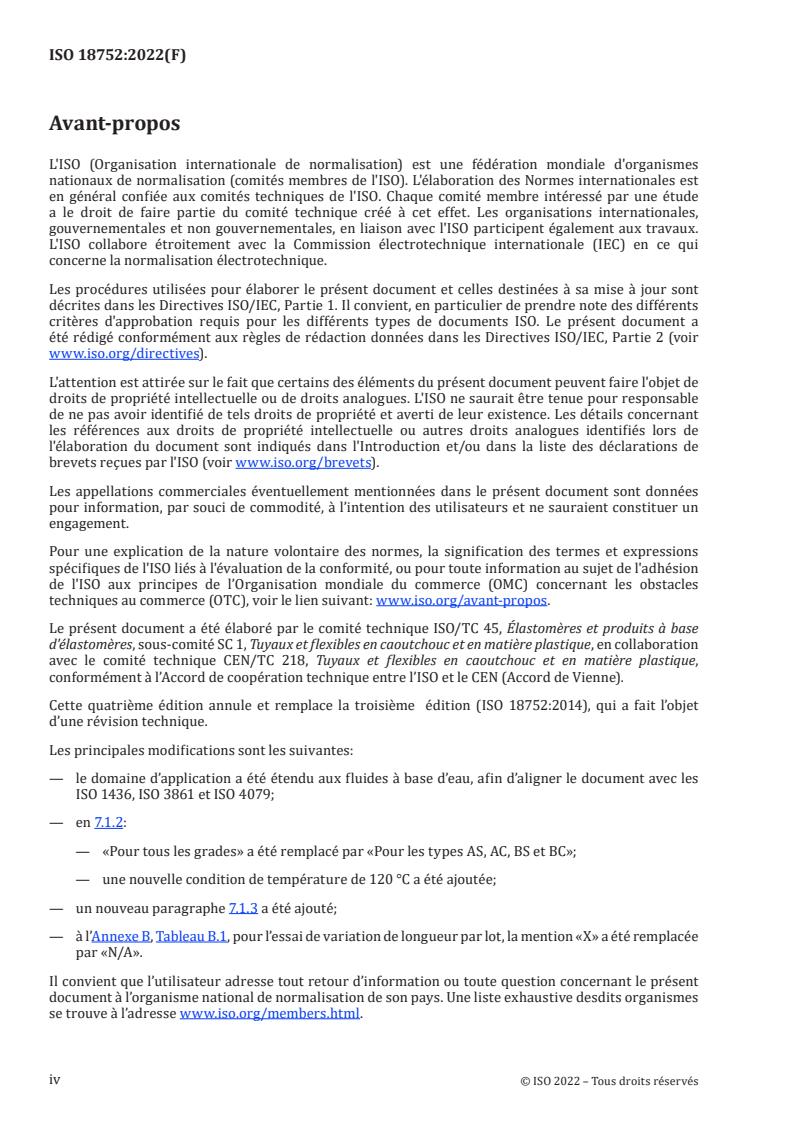

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique, en collaboration
avec le comité technique CEN/TC 218, Tuyaux et flexibles en caoutchouc et en matière plastique,
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 18752:2014), qui a fait l’objet
d’une révision technique.
Les principales modifications sont les suivantes:
— le domaine d’application a été étendu aux fluides à base d’eau, afin d’aligner le document avec les
ISO 1436, ISO 3861 et ISO 4079;
— en 7.1.2:
— «Pour tous les grades» a été remplacé par «Pour les types AS, AC, BS et BC»;
— une nouvelle condition de température de 120 °C a été ajoutée;
— un nouveau paragraphe 7.1.3 a été ajouté;
— à l’Annexe B, Tableau B.1, pour l’essai de variation de longueur par lot, la mention «X» a été remplacée
par «N/A».
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/members.html.
iv
NORME INTERNATIONALE ISO 18752:2022(F)
Tuyaux et flexibles en caoutchouc — Types hydrauliques
à pression unique, avec armature de fils métalliques ou
textiles tressés — Spécifications
1 Domaine d'application
Le présent document spécifie des exigences pour dix classes, quatre grades et sept types de tuyaux et
flexibles hydrauliques avec armature de fils métalliques tressés de dimensions nominales comprises
entre 5 et 102. Chaque classe a une pression maximale de service unique pour toutes les dimensions.
Ils sont adaptés pour une utilisation avec:
— des fluides hydrauliques HH, HL, HM, HR et HV tels que définis dans l’ISO 6743-4 pour une plage de
températures de –40 °C à +100 °C pour les tuyaux de types AS, AC, BS et BC et de –40 °C à +120 °C
pour les tuyaux de types CS, CC et DC.
— des fluides hydrauliques à base d’eau HFC, HFAE, HFAS et HFB tels que définis dans l’ISO 6743-4
pour une plage de températures de −40 °C à +70 °C.
— de l’eau pour une plage de températures de 0 °C à +70 °C.
Le présent document ne contient pas d'exigences relatives aux extrémités de raccordement. Il se limite
aux performances des tuyaux et flexibles. La pression maximale de service du flexible. La pression
maximale de service du flexible est régie par la plus faible pression maximale de service des composants.
NOTE Il est de la responsabilité de l'utilisateur, en concertation avec le fabricant de tuyaux, d'établir la
compatibilité du tuyau avec le fluide destiné à être utilisé.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent do
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
