Cutting tool data representation and exchange — Part 60: Reference dictionary for connection systems

ISO/TS 13399-60:2014 specifies a reference dictionary for connection systems for cutting tools, together with their descriptive properties and domains of values, and the structure of interface codes containing definitions and identifications of the classes of connection systems, with an associated classification scheme, definitions and identifications of the data element types that represent the properties of connection systems, definitions and identifications of domains of values for describing those data element types, definitions and structure of the value entry of the properties of interface codes that are defined, and rules for the structure of these properties to be able to communicate between systems.

Représentation et échange des données relatives aux outils coupants — Partie 60: Dictionnaire de référence pour les systèmes de connexion

L'ISO 13399-60:2014 spécifie un dictionnaire de référence pour les systèmes de connexion pour outils coupants, accompagnés de leurs propriétés descriptives et de leurs domaines de valeurs. L'ISO 13399-60:2014 spécifie un dictionnaire de référence et la structure de codes d'interface contenant: - des définitions et identifications des classes de systèmes de connexion, avec un schéma de classification associé; - des définitions et identifications de types d'éléments de données qui représentent les propriétés des systèmes de connexion; - des définitions et identifications de domaines de valeurs pour décrire les types d'éléments de données mentionnés ci-dessus; - des définitions et structure de l'entrée de valeur des propriétés des codes d'interface qui sont déjà définis dans la présente Norme internationale; - des règles pour la structure de ces propriétés afin de pouvoir communiquer entre systèmes.

General Information

Status
Published
Publication Date
09-Feb-2014
Current Stage
9060 - Close of review
Start Date
02-Sep-2026
Ref Project

Relations

Buy Standard

Technical specification
ISO/TS 13399-60:2014 - Cutting tool data representation and exchange
English language
138 pages
sale 15% off
Preview
sale 15% off
Preview
Technical specification
ISO/TS 13399-60:2014 - Représentation et échange des données relatives aux outils coupants
French language
139 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

TECHNICAL ISO/TS
SPECIFICATION 13399-60
Second edition
2014-02-15
Cutting tool data representation and
exchange —
Part 60:
Reference dictionary for connection
systems
Représentation et échange des données relatives aux outils
coupants —
Partie 60: Dictionnaire de référence pour les systèmes de connexion
Reference number
ISO/TS 13399-60:2014(E)
©
ISO 2014

---------------------- Page: 1 ----------------------
ISO/TS 13399-60:2014(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/TS 13399-60:2014(E)

Contents Page
Foreword .iv
Introduction .vi
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Abbreviated terms . 5
5 Representation of the ontology concepts as dictionary entries . 5
5.1 General . 5
5.2 connection interface feature . 5
6 Properties for connection interface feature . 8
6.1 General . 8
6.2 Definition of the structure of connection interface code . 9
6.3 Representation of connection interface code .12
6.4 Representation of insert interface code .15
Annex A (normative) Information object registration .27
Annex B (informative) Classification table.28
Annex C (informative) Class definitions .37
Annex D (informative) Connection interface feature property definitions .87
Annex E (informative) Illustrations of connection systems .92
Bibliography .138
© ISO 2014 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/TS 13399-60:2014(E)

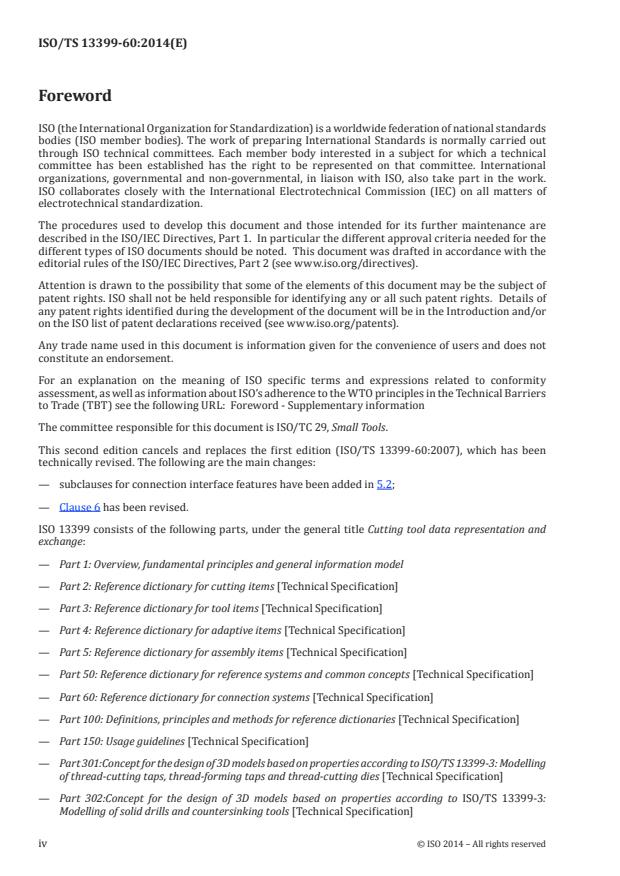

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small Tools.
This second edition cancels and replaces the first edition (ISO/TS 13399-60:2007), which has been
technically revised. The following are the main changes:
— subclauses for connection interface features have been added in 5.2;
— Clause 6 has been revised.
ISO 13399 consists of the following parts, under the general title Cutting tool data representation and
exchange:
— Part 1: Overview, fundamental principles and general information model
— Part 2: Reference dictionary for cutting items [Technical Specification]
— Part 3: Reference dictionary for tool items [Technical Specification]
— Part 4: Reference dictionary for adaptive items [Technical Specification]
— Part 5: Reference dictionary for assembly items [Technical Specification]
— Part 50: Reference dictionary for reference systems and common concepts [Technical Specification]
— Part 60: Reference dictionary for connection systems [Technical Specification]
— Part 100: Definitions, principles and methods for reference dictionaries [Technical Specification]
— Part 150: Usage guidelines [Technical Specification]
— Part 301:Concept for the design of 3D models based on properties according to ISO/TS 13399‑3: Modelling
of thread‑cutting taps, thread‑forming taps and thread‑cutting dies [Technical Specification]
— Part 302:Concept for the design of 3D models based on properties according to ISO/TS 13399-3:
Modelling of solid drills and countersinking tools [Technical Specification]
iv © ISO 2014 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/TS 13399-60:2014(E)

The following parts are under preparation:
— Part 51: Designation system for customer solution cutting tools
— Part 80: Concept for the design of 3D models based on properties according to ISO 13399: Overview and
principles [Technical Specification]
— Part 201: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of regular inserts [Technical Specification]
— Part 202: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of irregular inserts [Technical Specification]
— Part 203: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of exchangeable inserts for drilling [Technical Specification]
— Part 204: Concept for the design of 3D models based on properties according to ISO/TS 13399‑2:
Modelling of inserts for reaming [Technical Specification]
— Part 303: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of end mills with non‑indexable cutting edges [Technical Specification]
— Part 304: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of milling cutters with arbor hole and non‑indexable cutting edges [Technical Specification]
— Part 307: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of end mills for indexable inserts [Technical Specification]
— Part 308: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of milling cutter with arbor hole for indexable inserts [Technical Specification]
— Part 309: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3: Tool
holders for indexable inserts [Technical Specification]
— Part 311: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of solid reamers [Technical Specification]
— Part 312: Concept for the design of 3D models based on properties according to ISO/TS 13399‑3:
Modelling of reamers for indexable inserts [Technical Specification]
— Part 401: Concept for the design of 3D models based on properties according to ISO/TS 13399‑4:
Modelling of converting, extending and reducing adaptive items [Technical Specification]
— Part 405: Concept for the design of 3D models based on properties according to ISO/TS 13399‑4:
Modelling of collets [Technical Specification]
© ISO 2014 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/TS 13399-60:2014(E)

Introduction
This part of ISO 13399 defines the terms, properties, and definitions for connection systems of cutting
tools with defined cutting edges. The purpose of this part of ISO 13399 is to provide a reference dictionary
to support the use of the general information model in ISO 13399-1.
A cutting tool with defined cutting edges is used on a machine to remove material from a workpiece by
a shearing action at the cutting edges of the tool. Cutting tool data that can be described by ISO 13399
(all parts) include, but are not limited to, everything between the workpiece and the machine tool.
Information about inserts (e.g. regular and irregular shaped replaceable cutting items), solid tools (e.g.
solid drill and endmill), assembled tools (e.g. boring bars, indexable drills, and indexable milling cutters),
adaptors (e.g. milling arbor and drilling chuck), components (e.g. shims, screws, and clamps), and their
relationships can be represented by ISO 13399 (all parts). Possible assemblies of the components of a
cutting tool are illustrated in Figure 1.
The objective of ISO 13399 (all parts) is to provide the means to represent the information that
describes cutting tools in a computer-sensible form that is independent from any computer system.
The representation will facilitate the processing and exchange of cutting tool data within and
between different software systems and computer platforms and support the application of this data
in manufacturing planning, cutting operations, and the supply of tools. The nature of this description
makes it suitable not only for neutral file exchange, but also as a basis for implementing and sharing
product databases and for archiving. The methods used for these representations are those developed
by ISO/TC 184/SC 4 for the representation of product data by using standardized information models
and reference dictionaries.
An information model is a formal specification of types, ideas, facts, and processes which together
describe a portion of interests of the real world and which provides an explicit set of interpretation
rules. Information is knowledge of ideas, facts, and/or processes. Data are symbols or functions that
represent information for processing purposes. Data are interpreted to extract information by using
rules for how that should be done and a dictionary to define the terms that identify the data items.
Everyone in a communication process is expected to use the same information model, the same set of
explicit rules, and the same dictionary in order to avoid misunderstanding. If an information model and
its dictionary are written in a computer-sensible language, then there is the additional benefit that they
can be computer processable.
An engineering information model is therefore a specification for data that establishes the meaning
of that data in a particular engineering context. A model has to be developed by formal methods to
ensure that it meets the needs of the situation that it represents. An engineering information model
defines the information objects that represent the concepts in an engineering application, the attributes
of the objects, their relationships, and the constraints that add further meaning. An information model
is an abstract concept that can be used repeatedly for any example of the real-world situation that it
represents. An instance of the model is created when it is populated with the data items and their values
that are applicable to a particular example of that situation.
This part of ISO 13399 uses the following International Standards developed by ISO/TC 184/SC 4:
— the EXPRESS language defined in ISO 10303-11 for defining the information model in ISO 13399-1;
— the file format for data exchange derived from the model and defined in ISO 10303-21;
— the data dictionary defined in the ISO 13584 series.
The ISO 13399 series is intended for use by, among others, tool producers and vendors, manufacturers,
and developers of manufacturing software. ISO 13399 provides a common structure for exchanging
data about cutting tools with defined cutting edges. ISO 13399 is intended to provide for, or improve,
several manufacturing activities, including
— the integration and sharing of data for cutting tools and assemblies between different stages for the
manufacturing cycle and between different software applications,
vi © ISO 2014 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/TS 13399-60:2014(E)

— the direct import of data from cutting tool suppliers into a customer’s database, and
— the management of cutting tool information from multiple sources and for multiple applications.
Different companies use different business models that determine their need for the communication of
information about their products. For example, one cutting tool manufacturer can regrind its customers’
tools while another could allow its customers to do the regrinding and provide the information to enable
them to do so. Therefore, the two cutting tool manufacturers can have a different set of cutting tool
properties to communicate using the information model and dictionaries provided in ISO 13399.
ISO 13399 only defines the information that could be communicated, but does not specify what
information shall be communicated.
Figure 1 — Example of different types of assemblies of items
Since the content of those dictionaries evolves according to industrial innovations and constant
improvement of technology in cutting tools, a Maintenance Agency has been established for the purposes
of
— correcting errors in the entries of existing classes and properties,
— adding new properties to existing classes,
— adding new classes and their properties,
— managing the status of those properties and classes, and
— migrating the dictionary to subsequent editions of ISO 13399 (all parts).
The secretariat of this Maintenance Agency has been assigned to:
Union de Normalisation de la Mécanique
© ISO 2014 – All rights reserved vii

---------------------- Page: 7 ----------------------
ISO/TS 13399-60:2014(E)

F-92038 Paris La Défense CEDEX
France
by the ISO Technical Management Board.
The website of the Maintenance Agency is available at: http://www.unm.fr/main/core.php?pag_id=135
The reference dictionaries are available in the form of EXPRESS files on the website of the Maintenance
Agency. These files are considered complementary to this part of ISO 13399; they can be freely
downloaded and used for cutting tool data representation and exchange.
The following permission notice and disclaimer shall be included in all copies of this EXPRESS schema
(“the Schema”), and derivations of the Schema:
© ISO 2014 – All rights reserved
Permission is hereby granted, free of charge in perpetuity, to any person obtaining a copy of the Schema,
to use, copy, modify, merge and distribute free of charge, copies of the Schema for the purposes of
developing, implementing, installing and using software based on the Schema, and to permit persons to
whom the Schema is furnished to do so, subject to the following conditions:
THE SCHEMA IS PROVIDED “AS IS”, WITHOUT WARRANTY OF ANY KIND, EXPRESSED OR IMPLIED,
INCLUDING, BUT NOT LIMITED TO, THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A
PARTICULAR PURPOSE AND NON-INFRINGEMENT. IN NO EVENT SHALL ISO, OR ANY OTHER LICENSOR
THAT GRANTS THE RIGHT UNDER THE ABOVE PERMISSION TO USE THE SCHEMA, BE LIABLE FOR
ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR
OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE SCHEMA OR THE USE OR OTHER
DEALINGS IN THE SCHEMA.
In addition, any modified copy of the Schema shall include the following notice:
THIS SCHEMA HAS BEEN MODIFIED FROM THE SCHEMA DEFINED IN ISO 13399, AND SHOULD
NOT BE INTERPRETED AS COMPLYING WITH THAT INTERNATIONAL STANDARD.
viii © ISO 2014 – All rights reserved

---------------------- Page: 8 ----------------------
TECHNICAL SPECIFICATION ISO/TS 13399-60:2014(E)
Cutting tool data representation and exchange —
Part 60:
Reference dictionary for connection systems
1 Scope
This part of ISO 13399 specifies a reference dictionary for connection systems for cutting tools, together
with their descriptive properties and domains of values.
This part of ISO 13399 specifies a reference dictionary and the structure of interface codes containing:
— definitions and identifications of the classes of connection systems, with an associated classification
scheme;
— definitions and identifications of the data element types that represent the properties of connection
systems;
— definitions and identifications of domains of values for describing the above data element types;
— definitions and structure of the value entry of the properties of interface codes that are already
defined in this International Standard;
— rules for the structure of these properties to be able to communicate between systems.
Each class, property, or domain of values of this application domain constitutes an entry of the reference
dictionary defined in this part of ISO 13399. It is associated with a computer-sensible and human-
readable definition and with a computer-sensible identification. Identification of a dictionary entry
allows unambiguous reference to it from any application that implements the information model defined
in ISO 13399-1.
Definitions and identifications of dictionary entries are defined by means of standard data that consist
of instances of the EXPRESS entity data types defined in the common dictionary schema, resulting from
a joint effort between ISO/TC 184/SC 4 and IEC SC3D, and in its extensions defined in ISO 13584-24 and
ISO 13584-25.
The following are within the scope of this part of ISO 13399:
— standard data that represent the various classes of connection systems for cutting tools;
— standard data that represent the various properties of connection systems for cutting tools;
— standard data that represent domains of values used for properties of connection systems for
cutting tools;
— one implementation method by which the standard data defined in this part of ISO 13399 can be
exchanged.
NOTE 1 The implementation method by which the standard data defined in this part of ISO 13399 can be
exchanged is specified in ISO 10303-21.
The following are outside the scope of this part of ISO 13399:
— specialized or expert knowledge on the design and use of cutting tools;
— rules to determine what information should be communicated;
© ISO 2014 – All rights reserved 1

---------------------- Page: 9 ----------------------
ISO/TS 13399-60:2014(E)

— applications where these standard data can be stored or referenced;
— implementation methods other than the one defined in this part of ISO 13399 by which the standard
data can be exchanged and referenced;
— information model for cutting tools;
— definitions of classes and properties for cutting items;
— definitions of classes and properties for tool items;
— definitions of classes and properties for assembly items;
— definitions of classes and properties for reference systems and common concepts.
NOTE 2 The information model for cutting tools is defined in ISO 13399-1.
NOTE 3 The definitions of classes and properties for cutting items, tool items, adaptive items, and assembly
items are provided in ISO/TS 13399-2, ISO/TS 13399-3, ISO/TS 13399-4, and ISO/TS 13399-5, respectively.
NOTE 4 The definitions of classes and properties for reference systems and common concepts of general
application are defined in ISO/TS 13399-50.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 1832:2012, Indexable inserts for cutting tools — Designation
ISO 13399-1:2006, Cutting tool data representation and exchange — Part 1: Overview, fundamental
principles and general information model
ISO/TS 13399-100, Cutting tool data representation and exchange — Part 100: Definitions, principles and
methods for reference dictionaries
ISO 13584-1:2001, Industrial automation systems and integration — Parts library — Part 1: Overview and
fundamental principles
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO/TS 13399-100 (structure and
contents of the dictionary) and the following apply.
NOTE The main collection of the terms and their definitions that relate to adaptive items and their properties
is provided in Annexes B to D.
3.1
applicable property
property that is defined for some family of items and that shall apply to any member of this family
[SOURCE: ISO 13584-24:2003]
3.2
basic semantic unit
entity that provides an absolute and universally unique identification of a certain object of the application
domain that is represented as a dictionary element
[SOURCE: ISO 13584-42:2010, 3.4]
2 © ISO 2014 – All rights reserved

---------------------- Page: 10 ----------------------
ISO/TS 13399-60:2014(E)

3.3
chip
material removed from a workpiece by a cutting process
[SOURCE: ISO/TS 13399-2:2014, 3.3]
3.4
cutting tool
device or assembly of items for removing material from a workpiece through a shearing action at the
defined cutting edge or edges of the device
[SOURCE: ISO 13399-1:2006, 3.1]
Note 1 to entry: A cutting tool could be the assembly of one or more adaptive items, a tool item, and several cutting
items on a tool item. See Figure 1.
3.5
data
representation of information in a formal manner suitable for communication, interpretation, or
processing by human beings or computers
[SOURCE: ISO 10303-1:1994, 3.2.14]
3.6
data element type
unit of data for which the identification, description, and value representation have been specified
[SOURCE: ISO 13584-42:2010, 3.13]
3.7
data exchange
storing, accessing, transferring, and archiving of data
[SOURCE: ISO 10303-1:1994, 3.2.15]
3.8
data type
domain of values
[SOURCE: ISO 10303-11:2004, 3.3.5]
3.9
dictionary
table consisting of a series of entries with one meaning corresponding to each entry in the dictionary
and one dictionary entry identifying a single meaning
[SOURCE: ISO 13584-511:2006, 3.1.9]
Note 1 to entry: In the ISO 13399 series, a dictionary is a formal and computer-sensible representation of an
ontology.
3.10
entity
class of information defined by its attributes which establishes a domain of values defined by common
attributes and constraints
3.11
entity data type
representation of an entity
© ISO 2014 – All rights reserved 3

---------------------- Page: 11 ----------------------
ISO/TS 13399-60:2014(E)

3.12
entity instance
named unit of data that represents a unit of information within the class defined by an entity
Note 1 to entry: An entity instance is a member of the domain established by an entity data type.
[SOURCE: ISO/TS 13399-2:2014, 3.12]
3.13
family of products
set of products represented by the same characterization class
[SOURCE: ISO 13584-42:2010, 3.16]
3.15
implementation method
means for computers to process or exchange data
3.16
information
facts, concepts, or instructions
[SOURCE: ISO 10303-1:1994, 3.2.20]
3.17
information model
formal model of a bounded set of facts, concepts, or instructions to meet a specific requirement
[SOURCE: ISO 10303-1:1994, 3.2.21]
3.18
machine side
identification of a direction pointing towards the machine
3.19
machined surface
surface produced by the action of a cutting tool
[SOURCE: ISO 3002-1:1982, 3.1.2]
3.20
ontology
explicit and consensual specification of concepts of an application domain independent of any use of
these concepts
[SOURCE: ISO 13584-511:2006, 3.1.20]
Note 1 to entry: In the ISO 13399 series, a dictionary is the formal and computer sensible representation of an
ontology.
3.21
property
defined parameter suitable for the description and differentiation of products
[SOURCE: ISO 13584-42:2010, 3.37]
3.22
simple family of items
set of items in which each item can be described by the same group of properties
[SOURCE: ISO 13584-42:1998, 3.1.3]
4 © ISO 2014 – All rights reserved

---------------------- Page: 12 ----------------------
ISO/TS 13399-60:2014(E)

3.23
visible property
property that has a definition meaningful in the scope of a given characterization class, but that does not
necessarily apply to the various products belonging to this class
[SOURCE: ISO 13584-42:2010, 3.46]
3.24
workpiece
object on which a cutting action is performed
[SOURCE: ISO/TS 13399-2:2014; 3.24]
3.25
workpiece side
identification of a direction pointing towards the workpiece
4 Abbreviated terms
For the purposes of this document, the following abbreviated terms apply.
BSU basic semantic unit
DET data element type
5 Representation of the ontology concepts as dictionary entries
5.1 General
In 5.2, a concept in the ontology is identified by a name in lowercase characters. The name of a class that
represents the concept in the dictionary is identified by bold, lowercase characters with multiple words
linked by an underscore character.
EXAMPLE “connection interface feature” is the name of a concept in the ontology. connection interface
feature is the identifier of the class in the dictionary that represents the concept.
Each entry in the dictionary, either a class or a property, is identified with a numerical code (BSU) that
is generated at random when the dictionary is compiled. A BSU can be made unique by the addition of a
code that is a reference to the supplier of the dictionary.
The structure of the classification is summarized in Annex B. The complete definitions of the classes in
this part of ISO 13399 are provided in Annex C. The properties applicable to these classes are defined
in Annex D.
5.2 connection interface feature
connection_interface_feature is a generic family of those parts of a tool item or assembly item that
form a coupling to another tool item or assembly item or machine tool. Definitions and further sub-
division of these classes can be found in Annex C.
1)
connection_interface_feature has the following subclasses:
— ABS_System_Komet;

1) The identifications for some of these entities are derived from commercial trade names and company names
that may be protected. Their use in this part of ISO 13399 is justified by their being in common use with no accepted
generic alternatives. This information is given for the convenience of users of this part of ISO 13399 and does not
constitute an endorsement by ISO of these products.
© ISO 2014 – All rights reserved 5

---------------------- Page: 13 ----------------------
ISO/TS
...

SPÉCIFICATION ISO/TS
TECHNIQUE 13399-60
Deuxième édition
2014-02-15
Représentation et échange des
données relatives aux outils
coupants —
Partie 60:
Dictionnaire de référence pour les
systèmes de connexion
Cutting tool data representation and exchange —
Part 60: Reference dictionary for connection systems
Numéro de référence
ISO/TS 13399-60:2014(F)
©
ISO 2014

---------------------- Page: 1 ----------------------
ISO/TS 13399-60:2014(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2014 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/TS 13399-60:2014(F)

Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 2
3 Termes et définitions . 2
4 Termes abrégés . 5
5 Représentation de concepts ontologiques comme entrées de dictionnaire .5
5.1 Généralités . 5
5.2 fonction d’interface de connexion . 5
6 Propriétés de la fonction d’interface de connexion . 8
6.1 Généralités . 8
6.2 Définition de la structure d’un code d’interface de connexion . . 9
6.3 Représentation du code d’interface de connexion .12
6.3.1 Généralités .12
6.3.2 Code de connexion côté machine (CCMS) .12
6.3.3 Code de connexion côté pièce (CCWS) .12
6.3.4 Exemples de codes d’interface de connexion .13
6.4 Représentation du code d’interface de plaquette .15
6.4.1 Généralités .15
6.4.2 Symbole pour la source du code – référence ① .16
6.4.3 Symbole pour la forme de plaquette 1 – référence ② .17
6.4.4 Symbole pour la forme de plaquette 2 – référence ③ .18
6.4.5 Symbole pour la taille de plaquette 1 – référence ④ .19
6.4.6 Symbole pour la taille de plaquette 2 – référence ⑤ .19
6.4.7 Symbole pour le rayon de pointe inférieur – référence ⑥ .20
6.4.8 Symbole pour le type de fixation de la plaquette – référence ⑦ .21
6.4.9 Symbole pour le sens de la plaquette – référence ⑧ .21
6.4.10 Symbole pour la surface de serrage – référence ⑨ .22
6.4.11 Symbole pour la configuration de plaquette 1 – référence ⑩ .22
6.4.12 Symbole pour la configuration de plaquette 2 – référence ⑪ .23
6.4.13 Symbole pour le rayon de pointe supérieur – référence ⑫ .24
6.4.14 Indication de signes spéciaux .24
Annexe A (normative) Enregistrement d’un objet d’information .26
Annexe B (informative) Tableau de classification .27
Annexe C (informative) Définition des classes .36
Annexe D (informative) Définition des propriétés de la fonction d’interface de connexion .88
Annexe E (informative) Illustrations des systèmes de référence .93
Bibliographie .139
© ISO 2014 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/TS 13399-60:2014(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant: w w w . i s o .org/ iso/ fr/ foreword .html.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage.
Cette deuxième édition annule et remplace la première édition (ISO/TS 13399-60:2007), qui a fait
l’objet d’une révision technique. Les principales modifications sont les suivantes:
— des paragraphes relatifs aux fonctions d’interface de connexion ont été ajoutés en 5.2;
— l’Article 6 a été révisé.
L’ISO 13399 comprend les parties suivantes, présentées sous le titre général Représentation et échange
des données relatives aux outils coupants:
— Partie 1: Vue d’ensemble, principes fondamentaux et modèle général d’informations
— Partie 2: Dictionnaire de référence pour les éléments coupants [Spécification technique]
— Partie 3: Dictionnaire de référence pour les éléments relatifs aux outils [Spécification technique]
— Partie 4: Dictionnaire de référence pour les éléments relatifs aux attachements [Spécification technique]
— Partie 5: Dictionnaire de référence pour les éléments d’assemblage [Spécification technique]
— Partie 50: Dictionnaire de référence pour les systèmes de référence et les concepts communs [Spécification
technique]
— Partie 60: Dictionnaire de référence pour les systèmes de connexion [Spécification technique]
— Partie 100: Définitions, principes et méthodes pour les dictionnaires de référence [Spécification
technique]
iv © ISO 2014 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/TS 13399-60:2014(F)

— Partie 150: Lignes directrices d’utilisation [Spécification technique]
— Partie 301: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
tarauds, tarauds à refouler et filières de filetage [Spécification technique]
— Partie 302: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
forets monoblocs et des outils de lamage [Spécification technique]
Les parties suivantes sont en cours d’élaboration:
— Partie 51: Système de désignation d’outils coupants personnalisés
— Partie 80: Description des modèles 3D basés sur les propriétés de l’ISO 13399: Vue d’ensemble et principes
[Spécification technique]
— Partie 201: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑2: Modélisation des
plaquettes régulières [Spécification technique]
— Partie 202: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑2: Modélisation des
plaquettes irrégulières [Spécification technique]
— Partie 203: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑2: Modélisation des
plaquettes de perçage échangeables [Spécification technique]
— Partie 204: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑2: Modélisations des
plaquettes d’alésage [Spécification technique]
— Partie 303: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
fraises cylindriques à arêtes de coupe non amovibles [Spécification technique]
— Partie 304: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
fraises à alésage et arêtes de coupe non amovibles [Spécification technique]
— Partie 307: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
fraises cylindriques pour plaquettes amovibles [Spécification technique]
— Partie 308: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
fraises à alésage pour plaquettes amovibles [Spécification technique]
— Partie 309: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Porte‑outils pour
plaquettes amovibles [Spécification technique]
— Partie 311: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
alésoirs monoblocs [Spécification technique]
— Partie 312: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑3: Modélisation des
alésoirs pour plaquettes amovibles [Spécification technique]
— Partie 401: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑4: Modélisation des
attachements de conversion, de rallonge et de réduction [Spécification technique]
— Partie 405: Description des modèles 3D basés sur les propriétés de l’ISO/TS 13399‑4: Modélisation des
pinces [Spécification technique]
© ISO 2014 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO/TS 13399-60:2014(F)

Introduction
La présente partie de l’ISO 13399 définit les termes, les propriétés et les définitions des systèmes de
connexion des outils coupants à arêtes de coupe définies. L’objectif de la présente partie de l’ISO 13399
est de fournir un dictionnaire de référence à utiliser avec le modèle général d’information défini dans
l’ISO 13399-1.
Un outil coupant à arêtes de coupe définies est utilisé sur une machine pour enlever de la matière sur
une pièce par une action de coupe au niveau des arêtes de coupe de l’outil. Les données relatives aux
outils coupants qui peuvent être décrites dans l’ISO 13399 (toutes les parties) incluent, mais n’y sont pas
limitées, tout ce qui se situe entre la pièce et la machine-outil. Les informations concernant les plaquettes
(par exemple, des éléments coupants amovibles de forme régulière ou irrégulière), les outils monoblocs
(par exemple, des forets monoblocs et des fraises cylindriques 2 tailles monoblocs), les outils assemblés
(par exemple, des barres d’alésage, des forets et des fraises à plaquettes amovibles), les attachements
(par exemple, des mandrins porte-fraise et des mandrins porte-foret), les accessoires (par exemples,
des cales, des vis et des brides), et leurs relations peuvent être indiquées dans l’ISO 13399 (toutes les
parties). Les assemblages possibles des composants d’un outil coupant sont illustrés à la Figure 1.
L’objectif de l’ISO 13399 (toutes les parties) est de fournir les moyens de représenter les informations
décrivant les outils coupants sous une forme informatisable indépendante d’un système informatique
particulier. Cette représentation facilitera le traitement et les échanges de données relatives aux outils
coupants par et entre les différents logiciels et plates-formes informatiques, et permettra l’application
de ces données dans la planification de la production, les opérations de coupe et l’approvisionnement en
outils. La nature de cette description la rend adaptée, non seulement pour l’échange de fichiers neutres
mais également en tant que base pour la mise en œuvre et le partage de bases de données produits
et pour l’archivage. Les méthodes utilisées pour ces représentations sont celles développées par
l’ISO/TC 184/SC 4, pour la représentation de données produits en utilisant des modèles d’informations
normalisés et des dictionnaires de référence.
Un modèle d’information est une spécification formelle de types de concepts, de faits et de processus
qui, ensemble, décrivent la partie du monde réel à laquelle on s’intéresse et qui fournissent un ensemble
explicite de règles d’interprétation. L’information est la connaissance des concepts, des faits et/ou
des processus. Les données sont des symboles ou des fonctions qui représentent l’information en vue
de son traitement. Les données sont interprétées pour en extraire les informations en appliquant
des règles expliquant comment il convient de procéder et un dictionnaire pour définir les termes qui
identifient les éléments de données. Dans un processus de communication, chacun est tenu d’utiliser le
même modèle d’information, le même ensemble de règles explicites et le même dictionnaire pour éviter
les malentendus. Si un modèle d’information et son dictionnaire sont écrits sous forme de langage
informatique, alors ils présentent l’avantage supplémentaire de pouvoir être traités informatiquement.
Un modèle d’information technique est donc une spécification pour les données qui définit la
signification d’une donnée dans un contexte technique particulier. Il convient de développer un
modèle selon des méthodes formelles pour s’assurer qu’il correspond aux besoins de la situation qu’il
représente. Un modèle d’information technique définit les objets d’information qui représentent les
concepts dans une application technique, les attributs des objets et leurs relations, et les contraintes qui
ajoutent d’autres significations. Un modèle d’information est un concept abstrait qui peut être utilisé
de manière répétitive pour un exemple de situation du monde réel qu’il représente. Une instance du
modèle est générée lorsqu’il est constitué des éléments de données et de leurs valeurs relatives à une
situation et un exemple particulier.
La présente partie de l’ISO 13399 utilise les Normes internationales suivantes élaborées par
l’ISO/TC 184/SC 4:
— le langage EXPRESS défini dans l’ISO 10303-11 pour définir le modèle d’information dans
l’ISO 13399-1;
— le format de fichier d’échange de données, dérivé du modèle et défini dans l’ISO 10303-21;
— le dictionnaire de données défini dans la série ISO 13584.
vi © ISO 2014 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/TS 13399-60:2014(F)

La série ISO 13399 est destinée à être utilisée, entre autres, par les producteurs et vendeurs d’outils,
les fabricants et développeurs de logiciels industriels. L’ISO 13399 fournit une structure commune
pour l’échange de données relatives aux outils à arêtes de coupe définies. L’ISO 13399 est destinée à
améliorer ou à répondre aux besoins de diverses activités industrielles, notamment:
— l’intégration et le partage de données relatives aux outils coupants et aux assemblages entre
différentes étapes du cycle de fabrication et entre les différentes applications logicielles,
— l’importation directe de données des fournisseurs d’outils coupants dans la base de données du
client, et
— la gestion d’informations sur les outils coupants par de multiples sources et pour de multiples
applications.
Différentes entreprises utilisent différents modèles d’entreprise qui correspondent à leurs besoins de
communiquer des informations concernant leurs produits. Par exemple, un fabricant d’outils coupants
peut réaffuter les outils de ses clients tandis qu’un autre peut permettre à ses clients de procéder au
réaffûtage en leur fournissant les informations nécessaires. Par conséquent, les deux fabricants d’outils
coupants peuvent définir un ensemble différent de propriétés d’outils coupants à communiquer en
utilisant le modèle d’information et les dictionnaires fournis par l’ISO 13399.
L’ISO 13399 définit uniquement les informations pouvant être communiquées, mais ne spécifie pas
quelles informations doivent l’être.
© ISO 2014 – Tous droits réservés vii

---------------------- Page: 7 ----------------------
ISO/TS 13399-60:2014(F)

Assemblies Assemblages
Workpiece side Côté pièce
Cutting item Élément coupant
Tool item Outil
Adaptive item Attachement
Machine side Côté machine
Figure 1 — Exemple de différents types d’assemblages d’éléments
Étant donné que le contenu de ces dictionnaires évolue en fonction des innovations industrielles et de
l’amélioration constante de la technologie en matière d’outils coupants, une Agence de maintenance a
été créée dans le but de:
— corriger les erreurs dans les entrées des classes et propriétés existantes,
— ajouter de nouvelles propriétés aux classes existantes,
— ajouter de nouvelles classes et leurs propriétés,
— gérer le statut de ces propriétés et de ces classes, et
— insérer le dictionnaire dans les éditions ultérieures de l’ISO 13399 (toutes les parties).
Le secrétariat de cette Agence de maintenance a été confié à:
Union de Normalisation de la Mécanique
F-92038 Paris La Défense CEDEX
France
viii © ISO 2014 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO/TS 13399-60:2014(F)

par le Bureau de gestion technique de l’ISO.
Le site internet de l’Agence de maintenance est disponible sur: ht t p:// w w w .unm .fr/ main/ core .php ?pag
_id = 135
Les dictionnaires de référence sont disponibles sous forme de fichiers EXPRESS sur le site internet
de l’Agence de maintenance. Ces fichiers sont considérés comme étant complémentaires à la présente
partie de l’ISO 13399; ils peuvent être téléchargés gratuitement et utilisés pour la représentation et
l’échange de données relatives aux outils coupants.
L’avis d’autorisation et la clause de non-responsabilité suivants seront inclus dans tous les exemplaires
de ce schéma EXPRESS (ci-après «le Schéma») et dérivés y afférant:
© ISO 2014:— Tous droits réservés
Toute personne en possession d’un exemplaire du Schéma est autorisée par la présente, à titre gratuit et
à vie, à utiliser, reproduire, modifier, fusionner et distribuer gratuitement des exemplaires du Schéma
dans le but de développer, mettre en œuvre, installer et utiliser un logiciel basé sur le Schéma, et à
permettre aux tiers auxquels le Schéma a été fourni de le faire, sous réserve du respect des conditions
suivantes:
LE SCHÉMA EST FOURNI «EN L’ÉTAT» SANS GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPLICITE
OU IMPLICTE, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, LES GARANTIES DE QUALITÉ MARCHANDE,
D’ADAPTATION À DES FINS PARTICULIÈRES, ET LA GARANTIE D’ABSENCE DE CONTREFAÇON. L’ISO
OU TOUT CONCÉDANT DE LICENCE CONFÉRANT LE DROIT D’UTILISER CE SCHÉMA EN VERTU
DE L’AUTORISATION CI-DESSUS NE SAURA EN AUCUN CAS ÊTRE TENU RESPONSABLE DE TOUTE
RÉCLAMATION OU DE TOUT DOMMAGE ET NE SAURAIT ENCOURIR D’AUTRES RESPONSABILITÉS,
QUE CE SOIT DANS LE CADRE D’UNE ACTION EN RESPONSABILITÉ DÉLICTUELLE OU DE TOUTE
ACTION RÉSULTANT DE OU EN LIEN AVEC LE SCHÉMA, L’UTILISATION DU SCHÉMA OU D’AUTRES
INTERVENTIONS SUR LE SCHÉMA.
En outre, tout exemplaire modifié du Schéma inclura l’avis suivant:
LE PRÉSENT SCHÉMA A ÉTÉ MODIFIÉ A PARTIR DU SCHÉMA DÉFINI DANS L’ISO 13399, ET NE SAURA
ETRE INTERPRETÉ COMME ÉTANT CONFORME À CETTE NORME INTERNATIONALE.
© ISO 2014 – Tous droits réservés ix

---------------------- Page: 9 ----------------------
SPÉCIFICATION TECHNIQUE ISO/TS 13399-60:2014(F)
Représentation et échange des données relatives aux outils
coupants —
Partie 60:
Dictionnaire de référence pour les systèmes de connexion
1 Domaine d’application
La présente partie de l’ISO 13399 spécifie un dictionnaire de référence pour les systèmes de connexion
pour outils coupants, accompagnés de leurs propriétés descriptives et de leurs domaines de valeurs.
La présente partie de l’ISO 13399 spécifie un dictionnaire de référence et la structure de codes
d’interface contenant:
— des définitions et identifications des classes de systèmes de connexion, avec un schéma de
classification associé;
— des définitions et identifications de types d’éléments de données qui représentent les propriétés des
systèmes de connexion;
— des définitions et identifications de domaines de valeurs pour décrire les types d’éléments de
données mentionnés ci-dessus;
— des définitions et structure de l’entrée de valeur des propriétés des codes d’interface qui sont déjà
définis dans la présente Norme internationale;
— des règles pour la structure de ces propriétés afin de pouvoir communiquer entre systèmes.
Chaque classe, propriété ou domaine de valeurs de ce domaine d’application constitue une entrée du
dictionnaire de référence défini dans la présente partie de l’ISO 13399. Il est associé à une définition
informatisable et humainement lisible et à une identification informatique. L’identification d’une entrée
du dictionnaire permet d’y faire référence de manière non ambigüe, à partir de toute application qui
met en œuvre le modèle d’information défini dans l’ISO 13399-1.
Les définitions et identifications des entrées du dictionnaire sont définies par des données normalisées
qui consistent en des instances de types de données d’entité EXPRESS définis dans le schéma commun
du dictionnaire, qui résulte des efforts conjoints entre l’ISO/TC 184/SC 4 et l’IEC SC3D, et de ses
extensions définies dans l’ISO 13584-24 et l’ISO 13584-25.
Les éléments suivants entrent dans le domaine d’application de la présente partie de l’ISO 13399:
— les données normalisées représentant les différentes classes de systèmes de connexion pour outils
coupants;
— les données normalisées représentant les différentes propriétés des systèmes de connexion pour
outils coupants;
— les données normalisées représentant les domaines de valeurs utilisés pour les propriétés des
systèmes de connexion pour outils coupants;
— une méthode d’implémentation par laquelle les données normalisées définies dans la présente
partie de l’ISO 13399 peuvent être échangées.
NOTE 1 La méthode d’implémentation par laquelle les données normalisées définies dans la présente partie
de l’ISO 13399 peuvent être échangées est spécifiée dans l’ISO 10303-21.
© ISO 2014 – Tous droits réservés 1

---------------------- Page: 10 ----------------------
ISO/TS 13399-60:2014(F)

Les éléments suivants n’entrent pas dans le domaine d’application de la présente partie de l’ISO 13399:
— les connaissances spécialisées ou d’expert dans la conception et l’utilisation des outils coupants;
— les règles permettant de déterminer les informations à communiquer;
— les applications où ces données normalisées peuvent être stockées ou référencées;
— les méthodes d’implémentation autres que celle définie dans la présente partie de l’ISO 13399 par
laquelle les données normalisées peuvent être échangées ou référencées;
— le modèle d’information pour les outils coupants;
— les définitions des classes et propriétés relatives aux éléments coupants;
— les définitions des classes et propriétés relatives aux outils;
— les définitions des classes et propriétés relatives aux assemblages;
— les définitions des classes et propriétés relatives aux systèmes de référence et concepts communs.
NOTE 2 Le modèle d’information pour les outils coupants est défini dans l’ISO 13399-1.
NOTE 3 Les définitions des classes et propriétés relatives aux éléments coupants, outils, attachements
et éléments d’assemblage sont fournies dans l’ISO/TS 13399-2, l’ISO/TS 13399-3, l’ISO/TS 13399-4 et
l’ISO/TS 13399-5, respectivement.
NOTE 4 Les définitions des classes et propriétés relatives aux systèmes de référence et concepts communs
d’application générale sont fournies dans l’ISO/TS 13399-50.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 1832:2012, Plaquettes amovibles pour outils coupants — Désignation
ISO 13399-1:2006, Représentation et échange des données relatives aux outils coupants — Partie 1: Vue
d’ensemble, principes fondamentaux et modèle général d’informations
ISO/TS 13399-100, Représentation et échange des données relatives aux outils coupants — Partie 100:
Définitions, principes et méthodes pour les dictionnaires de référence
ISO 13584-1:2001, Systèmes d’automatisation industrielle et intégration — Bibliothèque de composants —
Partie 1: Aperçu et principes fondamentaux
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO/TS 13399-100
(structure et contenus du dictionnaire) ainsi que les suivants s’appliquent.
NOTE Les principaux termes et leurs définitions, en rapport avec les attachements et leurs propriétés, sont
fournis dans les Annexes B à D.
3.1
propriété applicable
propriété qui est définie pour une famille de pièces donnée et qui doit s’appliquer à toute pièce
appartenant à cette famille de pièces
[SOURCE: ISO 13584-24:2003]
2 © ISO 2014 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO/TS 13399-60:2014(F)

3.2
unité sémantique de base
entité qui fournit une identification absolue et universelle de certains objets du domaine d’application
qui est représenté comme élément du dictionnaire
[SOURCE: ISO 13584-42:2010, 3.4]
3.3
copeau
matière enlevée sur une pièce lors du processus de coupe
[SOURCE: l’ISO/TS 13399-2:2014, 3.3]
3.
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
