ISO 15482:1999
(Main)Cross recessed countersunk head drilling screws with tapping screw thread
Cross recessed countersunk head drilling screws with tapping screw thread
Vis autoperceuses à tête fraisée à empreinte cruciforme, avec filetage de vis à tôle
La présente Norme internationale spécifie les caractéristiques des vis autoperceuses à tête fraisée à empreinte cruciforme, avec filetage de vis à tôle ST2,9 à ST6,3 inclus.
General Information
- Status
- Published
- Publication Date
- 01-Sep-1999
- Technical Committee
- ISO/TC 2/SC 13 - Fasteners with non-metric thread
- Drafting Committee
- ISO/TC 2/SC 13 - Fasteners with non-metric thread
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 10-Jul-2024
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 06-Jun-2022
Overview
ISO 15482:1999 specifies the characteristics of cross recessed countersunk head drilling screws with tapping screw thread (self-drilling, sheet‑metal tapping screws). The standard covers screws with thread designations ST2,9 to ST6,3 and defines the geometric, dimensional and identification conventions needed for consistent manufacture, procurement and quality control of these fasteners.
Key topics and requirements
- Scope and sizes: Applies to cross‑recessed, countersunk head self‑drilling screws with tapping screw thread ST2,9, ST3,5, ST4,2, ST4,8, ST5,5 and ST6,3.

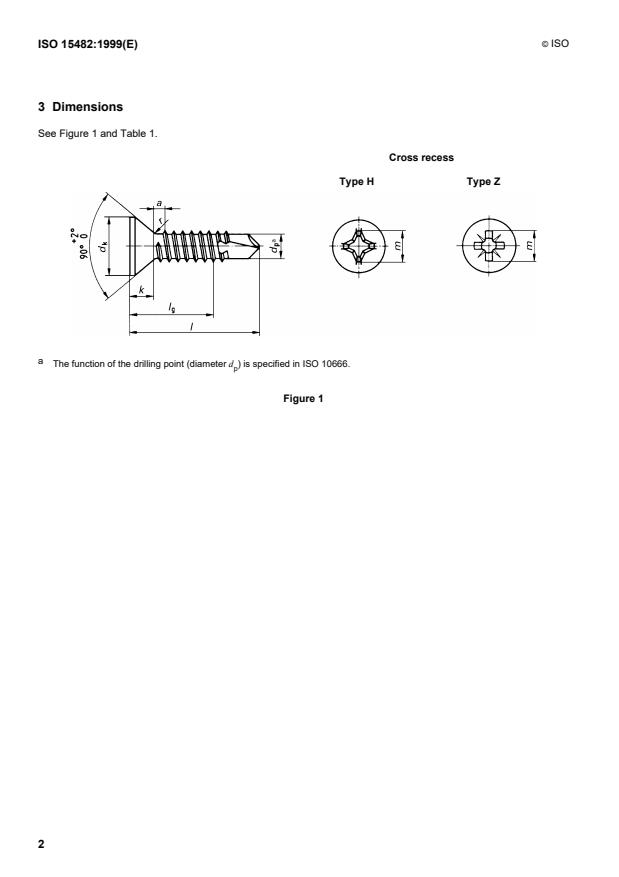

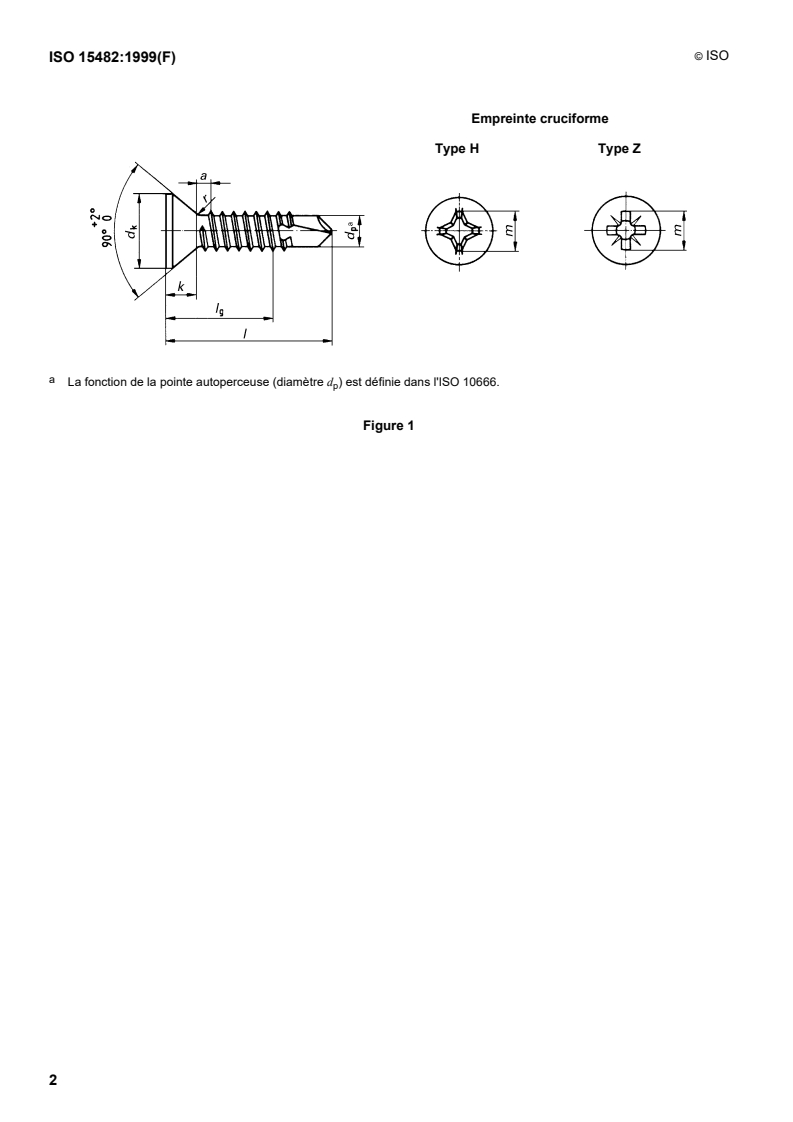

- Dimensions and tolerances: Dimensioning is given in Figure 1 and Table 1 of the standard and includes parameters such as thread pitch (P), distance from last full thread to seating face (a), nominal and real lengths (c, d), head height (k), radii (r), reference dimension m and recess depths for Type H and Type Z cross recesses.
- Recess types: Defines two cross‑recess styles (Type H and Type Z) and associated depths and reference dimensions for each size.
- Drilling point function: The self‑drilling point diameter and function are referenced to ISO 10666 (self‑drilling screw requirements).
- Related specifications: Normative references used by ISO 15482 include:
- ISO 10666 (self‑drilling screws - mechanical and functional characteristics)
- ISO 1478 (sheet‑metal screw threads)
- ISO 4757 (cross recesses)
- ISO 7721 (countersunk head configuration)
- ISO 4042 (electroplated coatings)
- ISO 3269 (acceptance inspection)
- ISO 4759‑1 (fastener tolerances)
Applications and users
ISO 15482 is intended for:
- Manufacturers and toolmakers producing self‑drilling tapping screws for sheet‑metal fastening
- Design and mechanical engineers specifying fasteners for panels, enclosures, cladding and light‑gauge metal assemblies
- Procurement and quality assurance teams verifying compliance at receipt (see ISO 3269)
- Fastener distributors and catalogue publishers who need standardized designations and dimensional data
Typical use cases include fastening where a flush countersunk head and integrated drilling/tapping action are required for efficient assembly of sheet metal parts.
Related standards
- ISO 10666 - self‑drilling screw characteristics (point design and function)
- ISO 1478 - sheet‑metal thread form
- ISO 4757 - cross recess definitions
- ISO 7721 - countersunk head verification
- ISO 4042 - electroplating/coating requirements
- ISO 3269 - inspection and acceptance procedures
- ISO 4759‑1 - tolerances for fasteners
Example designation (from the standard): Vis autoperceuse ISO 15482 - ST3,5 × 16 - Z
Keywords: ISO 15482:1999, self‑drilling screws, cross recessed countersunk head, tapping screw thread, sheet metal screws, fastener standard.
ISO 15482:1999 - Cross recessed countersunk head drilling screws with tapping screw thread Released:9/2/1999
ISO 15482:1999 - Vis autoperceuses à tête fraisée à empreinte cruciforme, avec filetage de vis à tôle Released:9/2/1999
Frequently Asked Questions
ISO 15482:1999 is a standard published by the International Organization for Standardization (ISO). Its full title is "Cross recessed countersunk head drilling screws with tapping screw thread". This standard covers: La présente Norme internationale spécifie les caractéristiques des vis autoperceuses à tête fraisée à empreinte cruciforme, avec filetage de vis à tôle ST2,9 à ST6,3 inclus.
La présente Norme internationale spécifie les caractéristiques des vis autoperceuses à tête fraisée à empreinte cruciforme, avec filetage de vis à tôle ST2,9 à ST6,3 inclus.
ISO 15482:1999 is classified under the following ICS (International Classification for Standards) categories: 21.060.10 - Bolts, screws, studs. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 15482:1999 has the following relationships with other standards: It is inter standard links to ISO 3189-2:1985. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 15482:1999 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 15482
First edition
1999-08-01
Cross recessed countersunk head drilling
screws with tapping screw thread
Vis autoperceuses à tête fraisée à empreinte cruciforme, avec filetage de
vis à tôle
A
Reference number

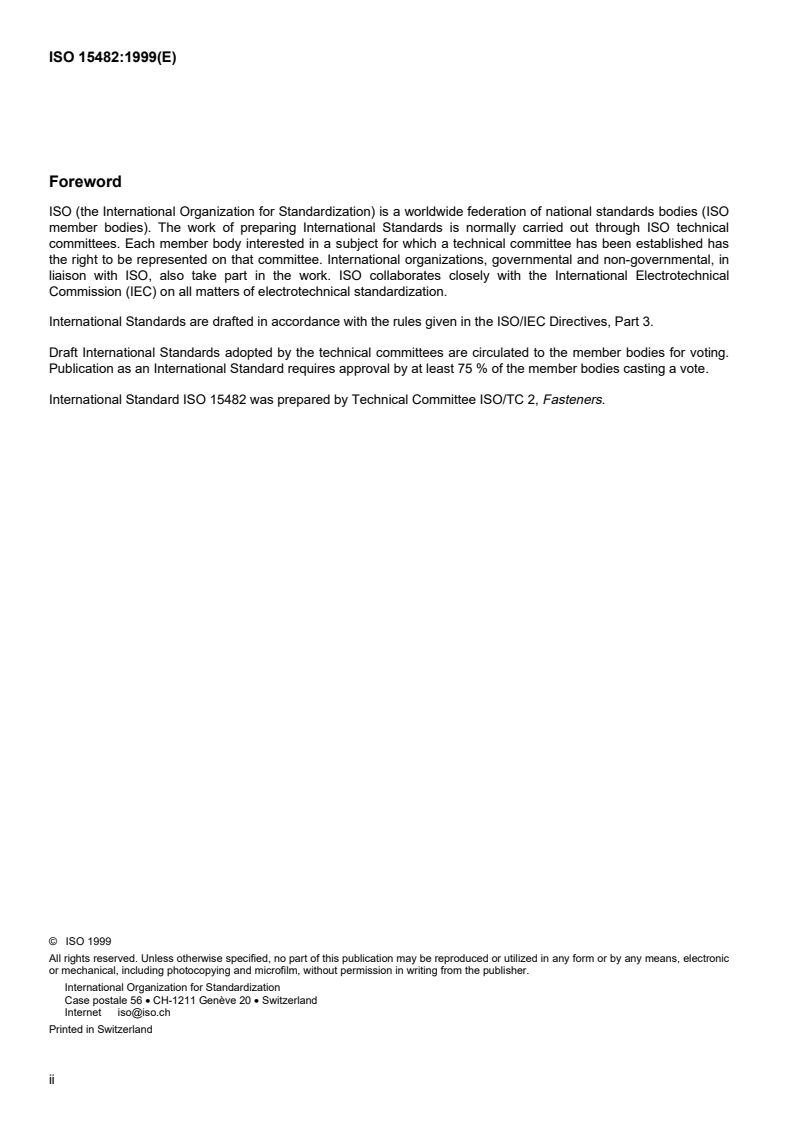

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 15482 was prepared by Technical Committee ISO/TC 2, Fasteners.
© ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
INTERNATIONAL STANDARD © ISO ISO 15482:1999(E)
Cross recessed countersunk head drilling screws
with tapping screw thread
1 Scope
This International Standard specifies the characteristics of cross recessed countersunk head drilling screws with
tapping screw threads from ST2,9 up to and including ST6,3.
Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 1478:1999, Tapping screw thread.
1)
ISO 3269:— , Fasteners — Acceptance inspection.
ISO 4042:1999, Fasteners — Electroplated coatings.
ISO 4757:1983, Cross recesses for screws.
2)
ISO 4759-1:— , Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B
...
NORME ISO
INTERNATIONALE 15482
Première édition
1999-08-01
Vis autoperceuses à tête fraisée à empreinte
cruciforme, avec filetage de vis à tôle
Cross recessed countersunk head drilling screws with tapping screw thread
A
Numéro de référence

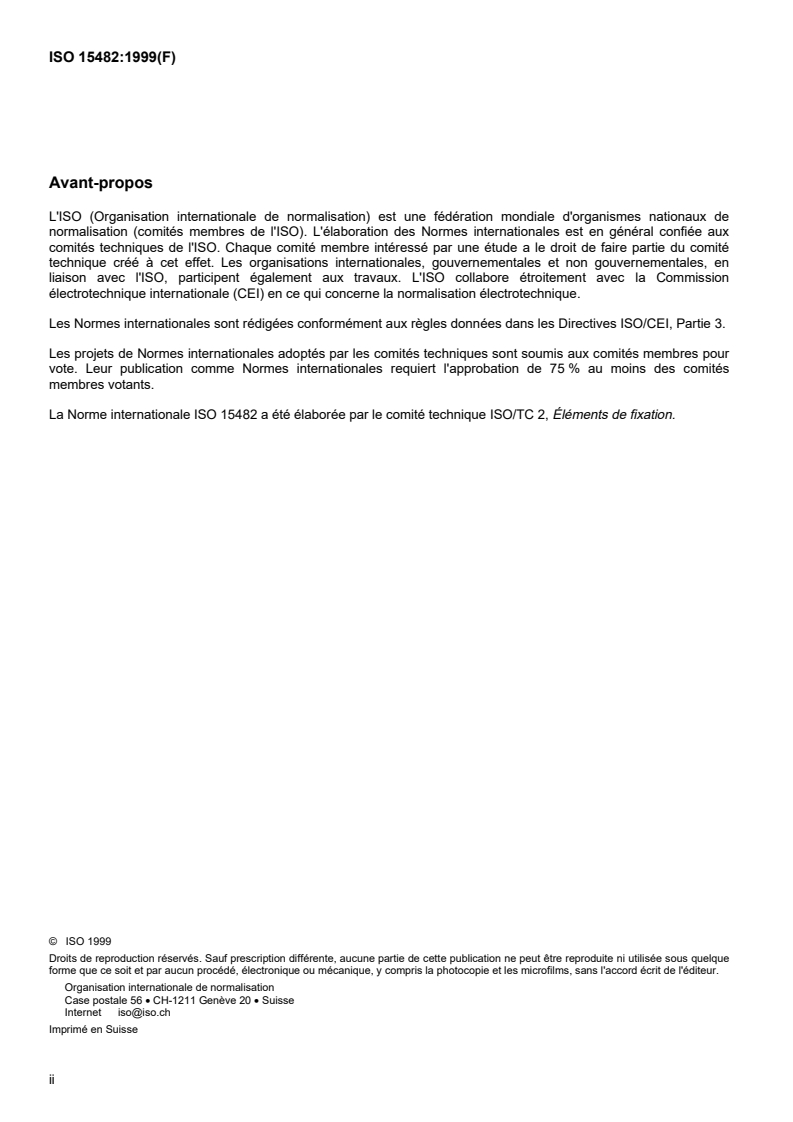

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 15482 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation.
© ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
NORME INTERNATIONALE © ISO ISO 15482:1999(F)
Vis autoperceuses à tête fraisée à empreinte cruciforme, avec
filetage de vis à tôle
1 Domaine d’application
La présente Norme internationale spécifie les caractéristiques des vis autoperceuses à tête fraisée à empreinte
cruciforme, avec filetage de vis à tôle ST2,9 à ST6,3 inclus.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent le registre des
Normes internationales en vigueur à un moment donné.
ISO 1478:1999, Filetage de vis à tôle.
1)
ISO 3269:— , Éléments de fixation — Contrôle de réception.
ISO 4042:1999, Éléments de fixation — Revêtements électrolytiques.
ISO 4757:1983, Empreintes cru
...
