ISO 883:2013 - Indexable hardmetal (carbide) inserts with rounded corners, without fixing hole - Dimensions - defines the dimensional and marking conventions for indexable carbide inserts with rounded corners, no fixing hole, and normal clearances of 0° and 11°. These inserts are primarily intended for top-clamped mounting on turning and boring tools and are standardized to ensure interchangeability, inspection and consistent performance.
Key topics and technical requirements
- Types of insert shapes:
- TN / TP - triangular inserts (TN = 0° clearance, TP = 11° clearance)
- SN / SP - square inserts (SN = 0° clearance, SP = 11° clearance)
- Dimensions and recommended sizes: Detailed in Tables 1 and 2 (examples of inscribed circle diameters: 6.35 mm, 9.525 mm, 12.7 mm, 15.875 mm, 19.05 mm). The standard restricts preferred sizes (first preference) and indicates second-preference and non‑recommended sizes.
- Chip breakers: Inserts with 11° clearance (TP, SP) may be supplied with or without chip breakers; inserts with 0° clearance are standardized only without chip breakers. Shape/dimensions of chip breakers are not standardized and must be specified when required.
- Tolerance and interchangeability: Tolerance classes U, G, and M are specified (per ISO 1832) for dimensions d, m and s. Annex A reproduces tolerance values; tolerance class selection affects interchangeability.
- Measurement methods: Annex B prescribes methods for measuring the m-dimension using a dial gauge - triangular inserts measured on a surface plate; square inserts measured using a precision roller and a 90° vee-block.
- Designation and marking: Inserts shall follow ISO 1832 designation rules. Marking on the insert should include at least the application group symbol (ISO 513) or the commercial hardmetal grade.
Applications and who uses this standard
ISO 883:2013 is used by:
- Tool and insert manufacturers for product specification, tooling catalogs and quality control.
- Machine shops, CNC programmers and toolmakers selecting indexable carbide inserts for turning and boring operations.
- Procurement and quality engineers enforcing dimensional conformity and interchangeability.
- CAD/CAM and tooling data systems that require standardized insert dimensions and identifiers for tooling libraries.
Practical benefits:
- Ensures interchangeability between suppliers - simplifies inventory and tooling changeovers.
- Facilitates inspection and acceptance testing using defined measurement methods and tolerances.
- Supports correct selection of inserts (clearance, thickness, corner radius) for machining tasks.
Related standards
- ISO 1832 - Indexable inserts designation and tolerances (normative reference).
- ISO 513 - Group of application classification for hard cutting materials.
- ISO 13399 (all parts) - Data representation and exchange for cutting tools (relationship to ISO 883 designation provided in Annex D).
Keywords: ISO 883:2013, indexable carbide inserts, carbide insert dimensions, rounded corners, insert tolerances, turning and boring tools, indexable hardmetal inserts.
Frequently Asked Questions
ISO 883:2013 is a standard published by the International Organization for Standardization (ISO). Its full title is "Indexable hardmetal (carbide) inserts with rounded corners, without fixing hole - Dimensions". This standard covers: ISO 883:2013 specifies the dimensions of indexable hardmetal (carbide) inserts with rounded corners, without fixing hole and with normal clearance of 0° and 11°. These inserts are primarily intended to be mounted, by top clamping, on turning and boring tools.
ISO 883:2013 specifies the dimensions of indexable hardmetal (carbide) inserts with rounded corners, without fixing hole and with normal clearance of 0° and 11°. These inserts are primarily intended to be mounted, by top clamping, on turning and boring tools.
ISO 883:2013 is classified under the following ICS (International Classification for Standards) categories: 25.100.01 - Cutting tools in general. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 883:2013 has the following relationships with other standards: It is inter standard links to ISO 883:1985. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 883:2013 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)

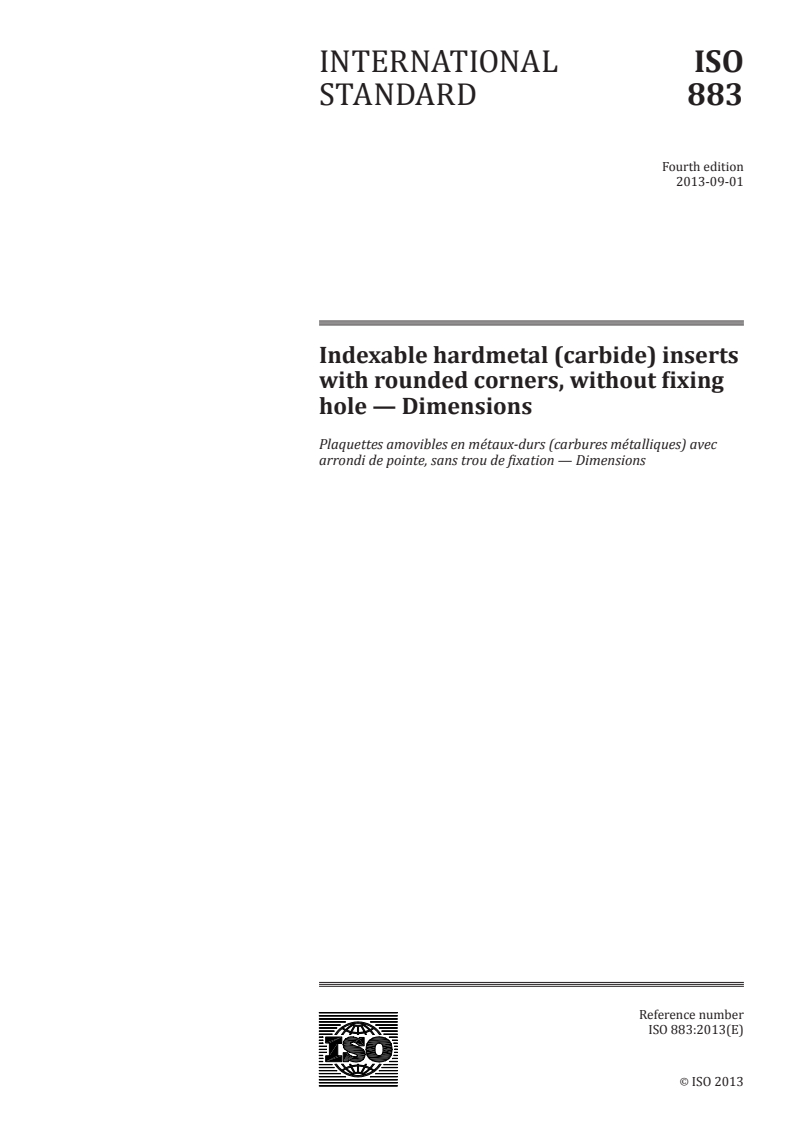

INTERNATIONAL ISO
STANDARD 883
Fourth edition
2013-09-01
Indexable hardmetal (carbide) inserts
with rounded corners, without fixing
hole — Dimensions
Plaquettes amovibles en métaux-durs (carbures métalliques) avec
arrondi de pointe, sans trou de fixation — Dimensions
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved

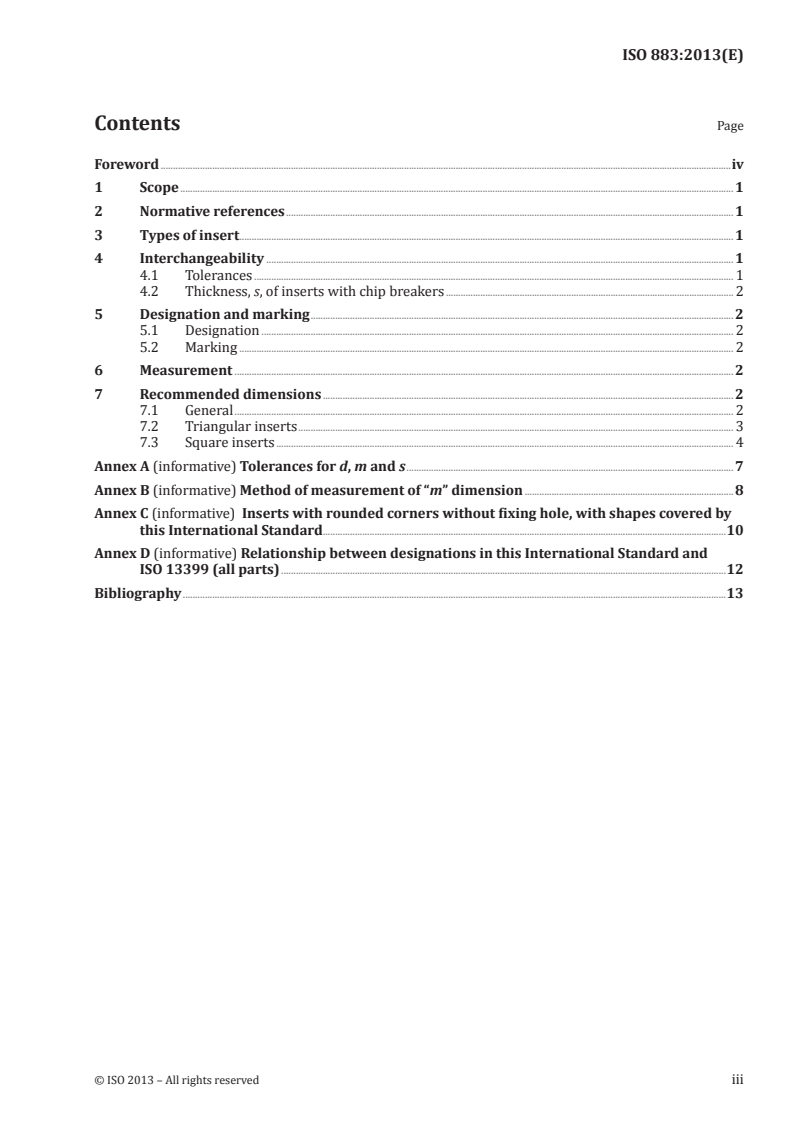

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Types of insert . 1
4 Interchangeability . 1
4.1 Tolerances . 1
4.2 Thickness, s, of inserts with chip breakers . 2
5 Designation and marking . 2
5.1 Designation . 2
5.2 Marking . 2
6 Measurement . 2
7 Recommended dimensions . 2
7.1 General . 2
7.2 Triangular inserts . 3
7.3 Square inserts . 4
Annex A (informative) Tolerances for d, m and s . 7
Annex B (informative) Method of measurement of “m” dimension . 8
Annex C (informative) Inserts with rounded corners without fixing hole, with shapes covered by
this International Standard .10
Annex D (informative) Relationship between designations in this International Standard and
ISO 13399 (all parts) .12
Bibliography .13

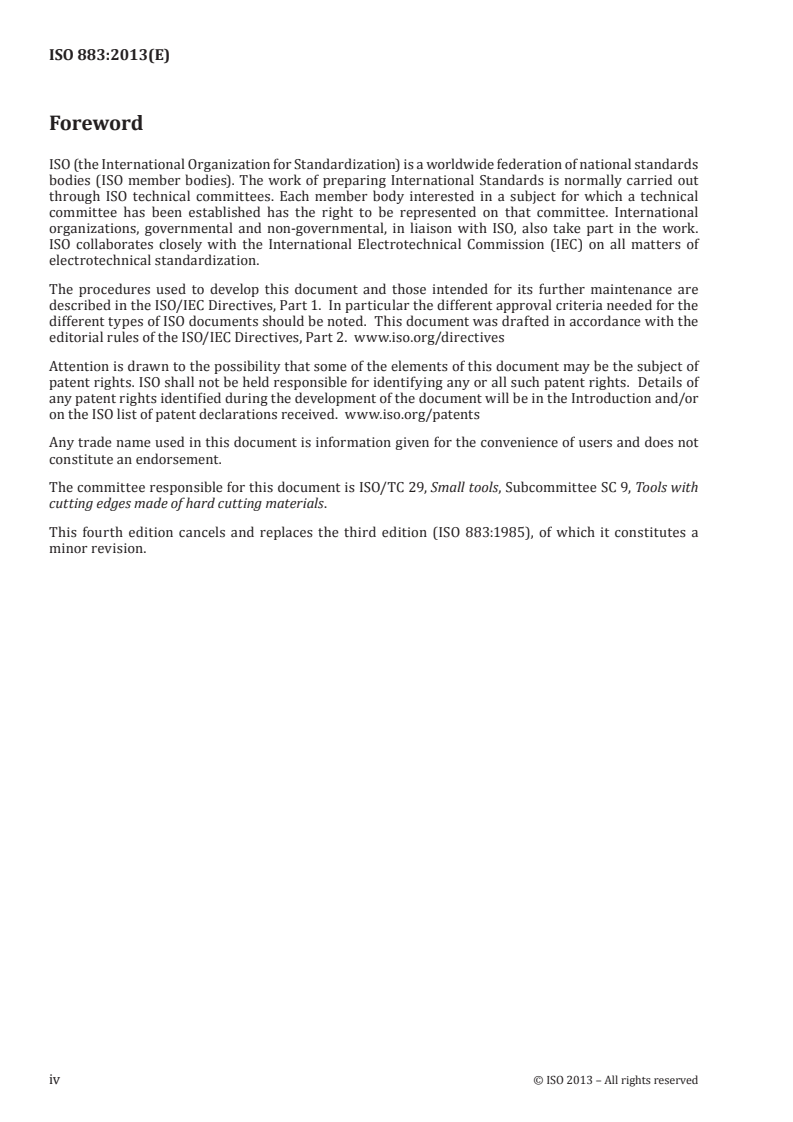

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2. www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received. www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
cutting edges made of hard cutting materials.
This fourth edition cancels and replaces the third edition (ISO 883:1985), of which it constitutes a
minor revision.
iv © ISO 2013 – All rights reserved
INTERNATIONAL STANDARD ISO 883:2013(E)
Indexable hardmetal (carbide) inserts with rounded
corners, without fixing hole — Dimensions
1 Scope
This International Standard specifies the dimensions of indexable hardmetal (carbide) inserts with
rounded corners, without fixing hole and with normal clearance of 0° and 11°. These inserts are primarily
intended to be mounted, by top clamping, on turning and boring tools.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable to its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 513, Classification and application of hard cutting materials for metal removal with defined cutting
edges — Designation of the main groups and groups of application
ISO 1832, Indexable inserts for cutting tools — Designation
3 Types of insert
The types of indexable hardmetal (carbide) inserts specified in this International Standard are the following:
— TN: triangular inserts, with 0° normal clearance;
— TP: triangular inserts, with 11° normal clearance;
— SN: square inserts, with 0° normal clearance;
— SP: square inserts, with 11° normal clearance.
Inserts with 0° normal clearance (TN and SN) are standardized only without chip breakers. Inserts with
11° normal clearance (TP and SP) are provided with and without chip breakers.
At the time of publication, neither the shape nor the dimensions of chip breakers are standardized. Thus,
if necessary, special features shall be explained by means of a diagram or additional specifications.
Table C.1 gives the ranges of sizes for these inserts.
4 Interchangeability
4.1 Tolerances
Indexable hardmetal (carbide) inserts specified in this International Standard are, provided in the
following tolerance classes, in accordance with ISO 1832:
a) inserts
...
NORME ISO
INTERNATIONALE 883
Quatrième édition
2013-09-01
Plaquettes amovibles en métaux-
durs (carbures métalliques) avec
arrondi de pointe, sans trou de
fixation — Dimensions
Indexable hardmetal (carbide) inserts with rounded corners, without
fixing hole — Dimensions
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés

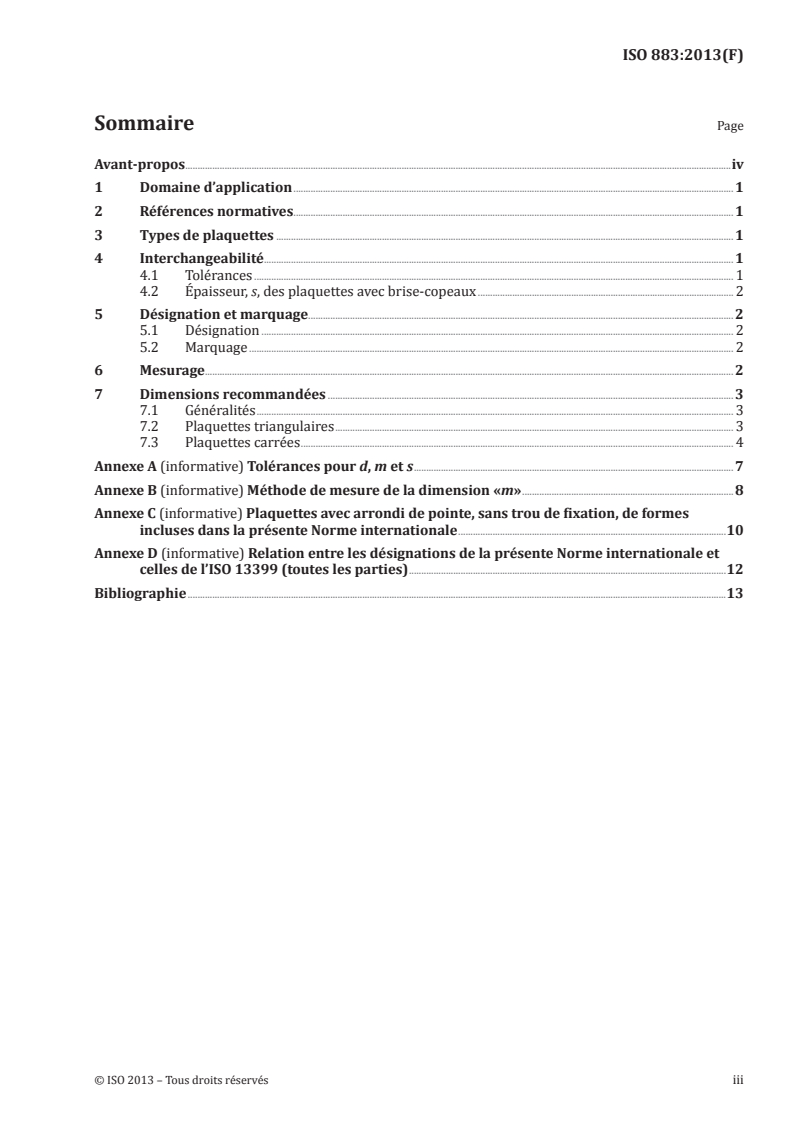

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Types de plaquettes . 1
4 Interchangeabilité . 1
4.1 Tolérances . 1
4.2 Épaisseur, s, des plaquettes avec brise-copeaux . 2
5 Désignation et marquage . 2
5.1 Désignation . 2
5.2 Marquage . 2
6 Mesurage. 2
7 Dimensions recommandées . 3
7.1 Généralités . 3
7.2 Plaquettes triangulaires . 3
7.3 Plaquettes carrées . 4
Annexe A (informative) Tolérances pour d, m et s . 7
Annexe B (informative) Méthode de mesure de la dimension «m» . 8
Annexe C (informative) Plaquettes avec arrondi de pointe, sans trou de fixation, de formes
incluses dans la présente Norme internationale .10
Annexe D (informative) Relation entre les désignations de la présente Norme internationale et
celles de l’ISO 13399 (toutes les parties) .12
Bibliographie .13

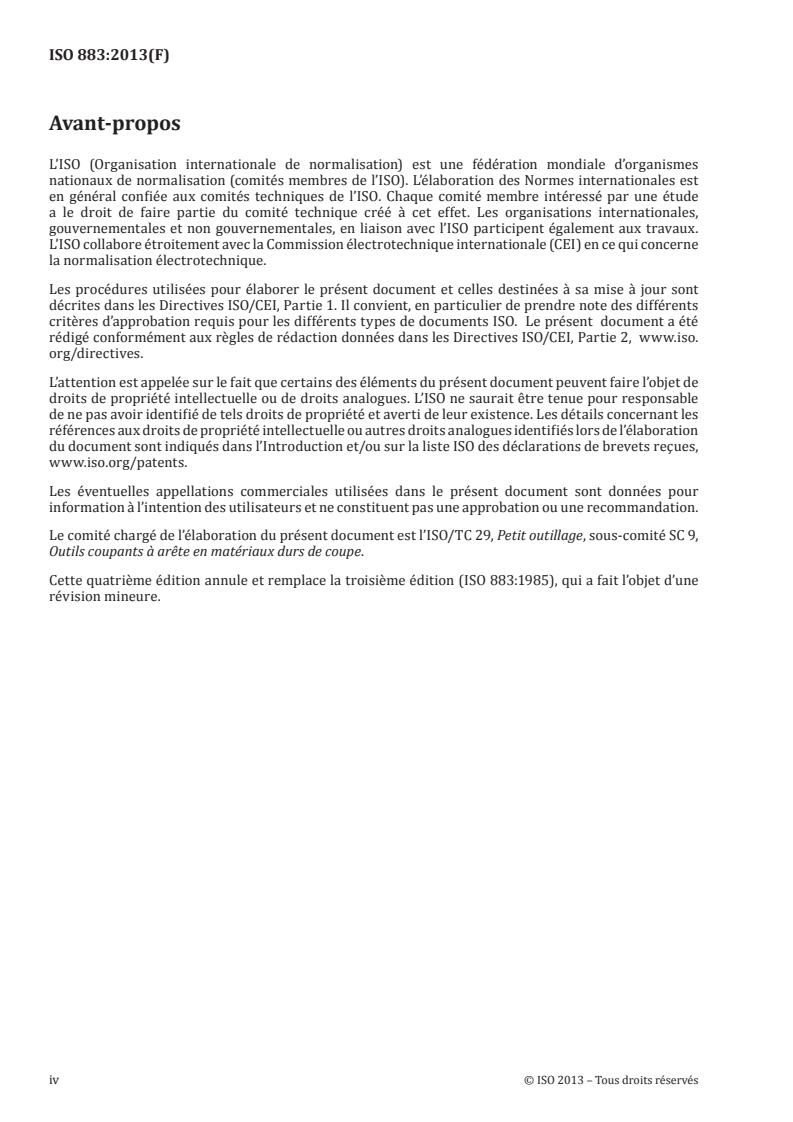

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2, www.iso.
org/directives.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues,
www.iso.org/patents.
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 9,
Outils coupants à arête en matériaux durs de coupe.
Cette quatrième édition annule et remplace la troisième édition (ISO 883:1985), qui a fait l’objet d’une
révision mineure.
iv © ISO 2013 – Tous droits réservés
NORME INTERNATIONALE ISO 883:2013(F)
Plaquettes amovibles en métaux-durs (carbures
métalliques) avec arrondi de pointe, sans trou de
fixation — Dimensions
1 Domaine d’application
La présente Norme internationale fixe les dimensions des plaquettes amovibles en métaux-durs (carbures
métalliques) avec arrondi de pointe, sans trou de fixation et à dépouille de 0° et 11°. Ces plaquettes sont
principalement destinées à être fixées mécaniquement, par bride, sur des outils de tournage et d’alésage.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 513, Classification et application des matériaux durs de coupe pour enlèvement de métal avec arêtes
coupantes définies — Définition des groupes principaux et des groupes d’application
ISO 1832, Plaquettes amovibles pour outils coupants — Désignation
3 Types de plaquettes
Les types de plaquettes amovibles en métaux-durs (carbures métalliques) spécifiés dans la présente
Norme internationale sont les suivants:
— TN: plaquettes triangulaires, à dépouille normale 0°;
— TP: plaquettes triangulaires, à dépouille normale 11°;
— SN: plaquettes carrées, à dépouille normale 0°;
— SP: plaquettes carrées, à dépouille normale 11°.
Les plaquettes à dépouille normale 0° (TN et SN) sont normalisées uniquement sans brise-copeaux. Les
plaquettes à dépouille normale 11° (TP et SP) sont prévues avec ou sans brise-copeaux.
Au moment de la publication, ni la forme ni les dimensions des brise-copeaux ne sont normalisées. Si
nécessaire, certaines caractéristiques doivent être explicitées par des schémas ou des spécifications
complémentaires.
Le Tableau C.1 donne la gamme de dimensions de ces plaquettes.
4 Interchangeabilité
4.1 Tolérances
Les plaquettes amovibles en métaux-durs (carbures métalliques) spécifiées dans la présente Norme
internationale sont prévues dans les classes de tolérances suivantes, conformément à l’ISO 1832:
a) plaquettes sans brise-copeaux: classes de tolérances U et G;
----------
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
