ISO 3364:2017
(Main)Indexable hardmetal (carbide) inserts with rounded corners, with cylindrical fixing hole — Dimensions
Indexable hardmetal (carbide) inserts with rounded corners, with cylindrical fixing hole — Dimensions
ISO 3364:2017 specifies the dimensions of indexable hardmetal (carbide) inserts with rounded corners, with cylindrical fixing hole and with 0° normal clearance. These inserts are primarily intended to be mounted by top and hole clamping or by hole alone on turning and boring tools.
Plaquettes amovibles en métaux-durs (carbures métalliques) avec arrondi de pointe et trou de fixation cylindrique — Dimensions
ISO 3364:2017 spécifie les dimensions des plaquettes amovibles en métaux-durs (carbures métalliques) avec arrondi de pointe, trou de fixation cylindrique et dépouille normale 0°. Ces plaquettes sont principalement destinées à être fixées mécaniquement, par trou central et bride, ou uniquement par trou central, sur des outils de tournage et d'alésage.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 3364
Fifth edition
2017-08
Indexable hardmetal (carbide) inserts
with rounded corners, with cylindrical
fixing hole — Dimensions
Plaquettes amovibles en métaux-durs (carbures métalliques) avec
arrondi de pointe et trou de fixation cylindrique — Dimensions
Reference number
ISO 3364:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 3364:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3364:2017(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Types of insert . 1
5 Interchangeability . 2
5.1 Tolerances . 2
5.2 Thickness, s, of inserts with chip breakers . 2
6 Designation and marking . 2
6.1 Designation . 2
6.2 Marking . 2
7 Measurement . 3
8 Recommended dimensions . 3
8.1 General . 3
8.2 Triangular inserts . 3
8.3 Square inserts . 4
8.4 Rhombic inserts with 80° included angle . 5
8.5 Rhombic inserts with 55° included angle . 6
8.6 Hexagonal (trigon) inserts with 80° included angle . 7
8.7 Rhombic inserts with 35° included angle . 8
8.8 Round inserts . 9
Annex A (normative) Methods of measurement of “m” dimension .10
Annex B (informative) Range of sizes of inserts with rounded corners with cylindrical
fixing hole, with shapes covered by this document .13
Annex C (informative) Relationship between designations in this document and ISO 13399.15
Bibliography .16
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3364:2017(E)

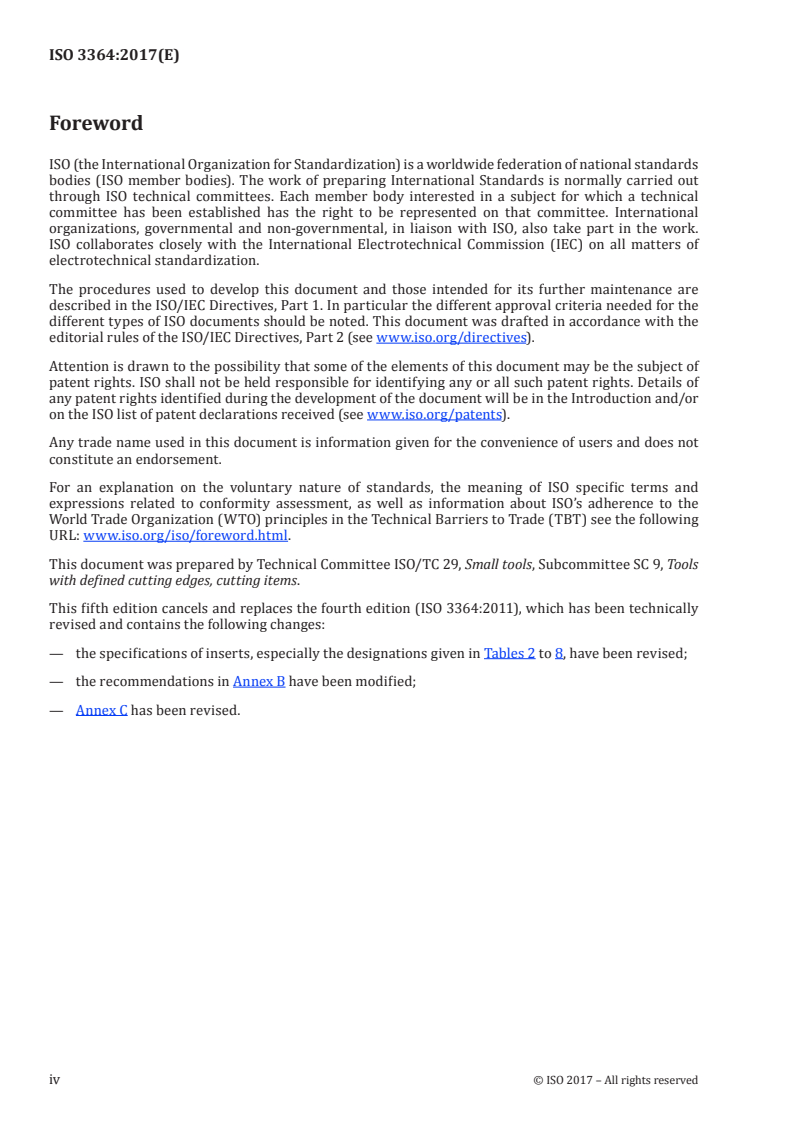

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 9, Tools
with defined cutting edges, cutting items.
This fifth edition cancels and replaces the fourth edition (ISO 3364:2011), which has been technically
revised and contains the following changes:
— the specifications of inserts, especially the designations given in Tables 2 to 8, have been revised;
— the recommendations in Annex B have been modified;
— Annex C has been revised.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3364:2017(E)
Indexable hardmetal (carbide) inserts with rounded
corners, with cylindrical fixing hole — Dimensions
1 Scope
This document specifies the dimensions of indexable hardmetal (carbide) inserts with rounded corners,
with cylindrical fixing hole and with 0° normal clearance. These inserts are primarily intended to be
mounted by top and hole clamping or by hole alone on turning and boring tools.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 513, Classification and application of hard cutting materials for metal removal with defined cutting
edges — Designation of the main groups and groups of application
ISO 1832, Indexable inserts for cutting tools — Designation
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 Types of insert
The types of indexable hardmetal (carbide) insert specified in this document are the following:
— TN: triangular inserts, with 0° normal clearance;
— SN: square inserts, with 0° normal clearance;
— CN: rhombic inserts, with 0° normal clearance and 80° included angle;
— DN: rhombic inserts, with 0° normal clearance and 55° included angle;
— WN: hexagonal (trigon) inserts, with 0° normal clearance and 80° included angle.
— VN: rhombic inserts, with 0° normal clearance and 35° included angle.
Inserts covered by this document are standardized with chip breakers on both faces, with chip breakers
on one face only and with no chip breakers at all.
At present, neither the shape nor the dimensions of chip breakers are standardized. Thus, if necessary,
special features have to be explained by means of a diagram or additional specifications.
Table B.1 gives the range of sizes for these inserts.
© ISO 2017 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 3364:2017(E)
5 Interchangeability
5.1 Tolerances
Indexable hard metal (carbide) inserts specified in this document are provided in tolerance classes in
accordance with ISO 1832.
Other tolerances are given either in Table 1 for hole dimensions or in Tables 2 to 8 for insert dimensions.
5.2 Thickness, s, of inserts with chip breakers
The thickness, s, of inserts with chip breakers is defined as the distance between the cutting edge of the
corner and the opposing supporting surface of the insert; see Figure 1 a) and b) for inserts with chip
breakers on one face only and Figure 1 c) for inserts with chip breakers on both faces.
a) Inserts with chip b) Inserts with chip c) Inserts with chip
breakers on one face only breakers on one face only breakers on both faces
Figure 1 — Inserts with chip breakers
In order to guarantee interchangeability when mounting the insert, the diameter, d , of the fixing hole
1
is related to the diameter, d, of the inscribed circle of the insert according to Table 1.
Table 1 — Fixing hole
Dimensions in millimetres
d 6,35 9,525 12,7 15,875 19,05 25,4
d ±0,08 2,26 3,81 5,16 6,35 7,94 9,12
1
6 Designation and marking
6.1 Designation
The designation of the indexable hardmetal (carbide) inserts complying with this document shall
conform to ISO 1832.
In addition to this designation, one or both of the following may be indicated:
— the symbol of the group of application, according to ISO 513;
— the commercial designation of the hardmetal (carbide) grade.
For the relationship between designations in this document and ISO 13399, see Annex C.
6.2 Marking
The following symbols, at least, shall be marked on the insert itself (except when this would be difficult
on the smaller inserts):
— symbol of the group of application, or
2 © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 3364:2017(E)
— commercial designation of the hardmetal (carbide) grade, or
— both, if possible, on large inserts.
7 Measurement
Measuring the dimension
...
NORME ISO
INTERNATIONALE 3364
Cinquième édition
2017-08
Plaquettes amovibles en métaux-
durs (carbures métalliques) avec
arrondi de pointe et trou de fixation
cylindrique — Dimensions
Indexable hardmetal (carbide) inserts with rounded corners, with
cylindrical fixing hole — Dimensions
Numéro de référence
ISO 3364:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 3364:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3364:2017(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Types de plaquettes . 1
5 Interchangeabilité . 2
5.1 Tolérances . 2
5.2 Épaisseur, s, des plaquettes avec brise-copeaux . 2
6 Désignation et marquage . 2
6.1 Désignation . 2
6.2 Marquage . 3
7 Mesurage. 3
8 Dimensions recommandées . 3
8.1 Généralités . 3
8.2 Plaquettes triangulaires . 3
8.3 Plaquettes carrées . 4
8.4 Plaquettes rhombiques à angle de pointe 80° . 5
8.5 Plaquettes rhombiques à angle de pointe 55° . 6
8.6 Plaquettes hexagonales ou trigones à angle de pointe 80° . 7
8.7 Plaquettes rhombiques à angle de pointe 35° . 8
8.8 Plaquettes rondes . 9
Annexe A (normative) Méthodes de mesurage de la dimension «m» .10
Annexe B (normative) Gamme de dimensions des plaquettes avec arrondi de pointe et trou
de fixation cylindrique, de formes couvertes par le présent document .13
Annexe C (informative) Relation entre les désignations du présent document et celles des
ISO 13399 .15
Bibliographie .16
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3364:2017(F)

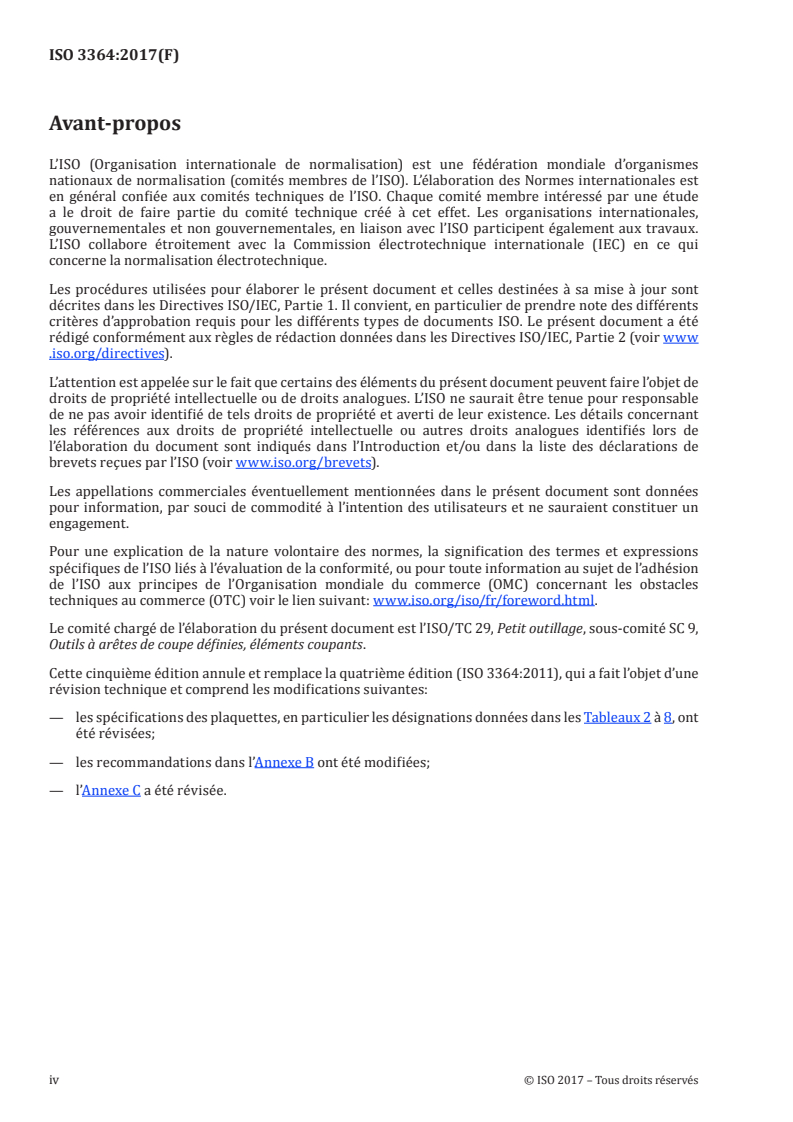

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC) voir le lien suivant: w w w . i s o .org/ iso/ fr/ foreword .html.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 9,
Outils à arêtes de coupe définies, éléments coupants.
Cette cinquième édition annule et remplace la quatrième édition (ISO 3364:2011), qui a fait l’objet d’une
révision technique et comprend les modifications suivantes:
— les spécifications des plaquettes, en particulier les désignations données dans les Tableaux 2 à 8, ont
été révisées;
— les recommandations dans l’Annexe B ont été modifiées;
— l’Annexe C a été révisée.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3364:2017(F)
Plaquettes amovibles en métaux-durs (carbures
métalliques) avec arrondi de pointe et trou de fixation
cylindrique — Dimensions
1 Domaine d’application
Le présent document spécifie les dimensions des plaquettes amovibles en métaux-durs (carbures
métalliques) avec arrondi de pointe, trou de fixation cylindrique et dépouille normale 0°. Ces plaquettes
sont principalement destinées à être fixées mécaniquement, par trou central et bride, ou uniquement
par trou central, sur des outils de tournage et d’alésage.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 513, Classification et application des matériaux durs de coupe pour enlèvement de métal avec arêtes
coupantes définies — Définition des groupes principaux et des groupes d’application
ISO 1832, Plaquettes amovibles pour outils coupants — Désignation
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
4 Types de plaquettes
Les types de plaquettes amovibles en métaux-durs (carbures métalliques) spécifiés dans le présent
document sont les suivants:
— TN: plaquettes triangulaires, à dépouille normale 0°;
— SN: plaquettes carrées, à dépouille normale 0°;
— CN: plaquettes rhombiques, à dépouille normale 0°, angle de pointe 80°;
— DN: plaquettes rhombiques, à dépouille normale 0°, angle de pointe 55°;
— WN: plaquettes hexagonales (trigones), à dépouille normale 0°, angle de pointe 80°;
— VN: plaquettes rhombiques, à dépouille normale 0°, angle de pointe 35°.
Les plaquettes couvertes par le présent document sont normalisées avec brise-copeaux sur les deux
faces de coupe, brise-copeaux sur une seule face ou sans brise-copeaux.
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 3364:2017(F)
Ni la forme, ni les dimensions des brise-copeaux ne sont normalisées. Certaines caractéristiques doivent
donc, si besoin, être explicitées par des schémas ou des spécifications complémentaires.
Le Tableau B.1 donne la gamme de dimensions de ces plaquettes.
5 Interchangeabilité
5.1 Tolérances
Les plaquettes en métaux-durs (carbures métalliques) spécifiées dans le présent document sont
fournies dans les classes de tolérances conformes à l’ISO 1832.
D’autres tolérances sont données soit dans le Tableau 1 pour les dimensions des trous, soit dans les
Tableaux 2 à 8 pour les dimensions des plaquettes.
5.2 Épaisseur, s, des plaquettes avec brise-copeaux
L’épaisseur, s, des plaquettes avec brise-copeaux est définie comme la distance entre l’arête de coupe de
la pointe et la surface d’appui opposée de la plaquette; voir les Figures 1 a) et b) pour les plaquettes avec
brise-copeaux sur une seule face de coupe et la Figure 1 c) pour les plaquettes avec brise-copeaux sur
les deux faces de coupe.
a) Plaquettes avec brise-co- b) Plaquettes avec brise-co- c) Plaquettes avec brise-co-
peaux sur une seule face de peaux sur une seule face de peaux sur les deux faces de
coupe coupe coupe
Figure 1 — Plaquettes avec brise-copeaux
Afin de garantir l’interchangeabilité lors du montage de la plaquette, le diamètre, d , du trou de fixation
1
est déterminé en fonction du diamètre, d, du cercle inscrit à la plaquette, conformément au Tableau 1.
Tableau 1 — Trou de fixation
Dimensions en millimètres
d 6,35 9,525 12,7 15,875 19,05 25,4
d ±0,08 2,26 3,81 5,16 6,35 7,94 9,12
1
6 Désignation et marquage
6.1 Désignation
La désignation des plaquettes amovibles en métaux-durs (carbures métalliques), objet du présent
document, doit être conforme à l’ISO 1832.
En complément de cette désignation, l’une des données suivantes ou les deux peuvent être indiquées:
— le symbole du groupe d’application, conformément à l’ISO 513;
— la désignation commerciale de la nuance de métal-dur (carbure métallique).
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 3364:2017(F)
Pour la relation entre les désignations du présent document et l’ISO 13399, voir l’Annexe C.
6.2 Marquage
Les symboles suivants, au moins, doivent être marqués sur la plaquette elle-même (sauf difficultés de
réalisation du marquage pour les petites plaquettes):
—
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
