Paints and varnishes — Determination of electrical conductivity and resistance

This document specifies a method for determining the electrical conductivity and the electrical resistance of coating materials. The conductivity is usually measured for water-borne paints and varnishes, including electrodeposition coating materials, and the resistance is usually measured for solvent-borne paints and varnishes. If required, the resistivity of the coating material is calculated from either of these measurements. The method is applicable to products having a conductivity less than 5 µS/cm, corresponding to a resistivity greater than 200 kΩ⋅cm. The conductivity of coating materials influences their processibility in the presence of an electric field. This is particularly important for electrodeposition paints and coating materials which are processed electrostatically.

Peintures et vernis — Détermination de la conductivité et de la résistance électriques

Le présent document spécifie une méthode de détermination de la conductivité et de la résistance électriques des produits de revêtement. La conductivité est généralement mesurée pour les peintures et vernis en phase aqueuse, y compris les produits de revêtement appliqués par électrodéposition, et la résistance est généralement mesurée pour les peintures et vernis en phase solvant. Si nécessaire, la résistivité du produit de revêtement est calculée à partir de l'un ou l'autre de ces mesurages. La méthode s'applique aux produits ayant une conductivité inférieure à 5 µS/cm, correspondant à une résistivité supérieure à 200 kΩ⋅cm. La conductivité des produits de revêtement a un effet sur leur capacité à être mis en œuvre en présence d'un champ électrique. Cela est particulièrement important pour les peintures appliquées par électrodéposition et les produits de revêtement appliqués électrostatiquement.

General Information

Status
Published
Publication Date
26-Nov-2019
Current Stage
9020 - International Standard under periodical review
Start Date
15-Oct-2024
Completion Date
15-Oct-2024
Ref Project

Relations

Buy Standard

Standard
ISO 15091:2019 - Paints and varnishes -- Determination of electrical conductivity and resistance
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
REDLINE ISO 15091:2019 - Paints and varnishes — Determination of electrical conductivity and resistance Released:11/27/2019
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 15091:2019 - Peintures et vernis -- Détermination de la conductivité et de la résistance électriques
French language
12 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
REDLINE ISO 15091:2019 - Paints and varnishes — Determination of electrical conductivity and resistance Released:11/27/2019
French language
12 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 15091
Second edition
2019-11
Paints and varnishes — Determination
of electrical conductivity and
resistance
Peintures et vernis — Détermination de la conductivité et de la
résistance électriques
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General . 3
4.1 Measurement of the resistance . 3
4.2 Avoidance of electrolysis and polarization effects . 4
5 Apparatus . 5
5.1 Measuring instrument . 5
5.2 Measuring cell . 5
6 Sampling . 5
7 Procedure. 5
7.1 Test conditions . 5
7.2 Viscosity of test sample . 6
7.3 Number of determinations . 6
7.4 Measurement of the electrical resistance or the electrical conductivity . 6
8 Expression of results . 6
9 Precision . 6
10 Test report . 7
Annex A (normative) Calibration . 8
Annex B (informative) Dependence of the conductivity on the measurement temperature.10
Bibliography .11

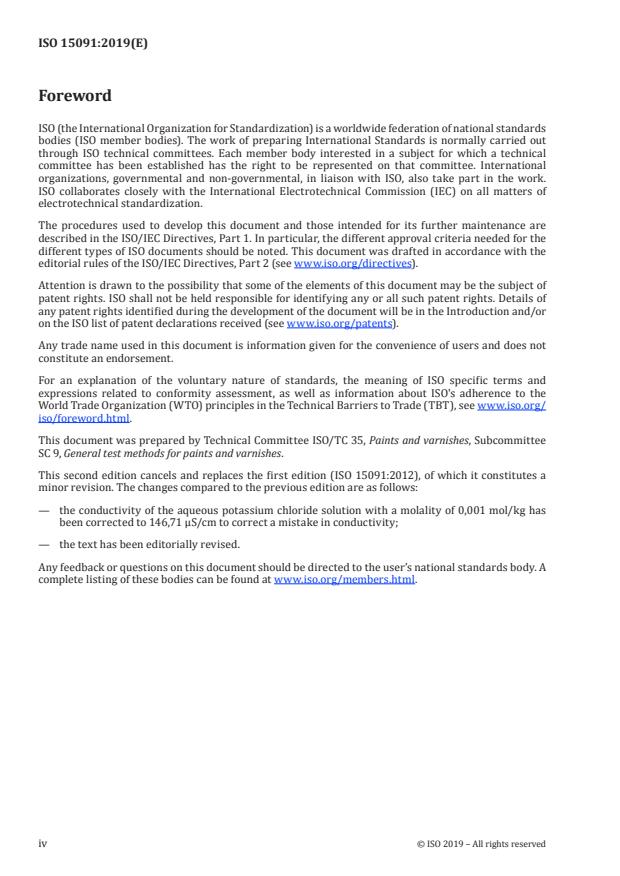

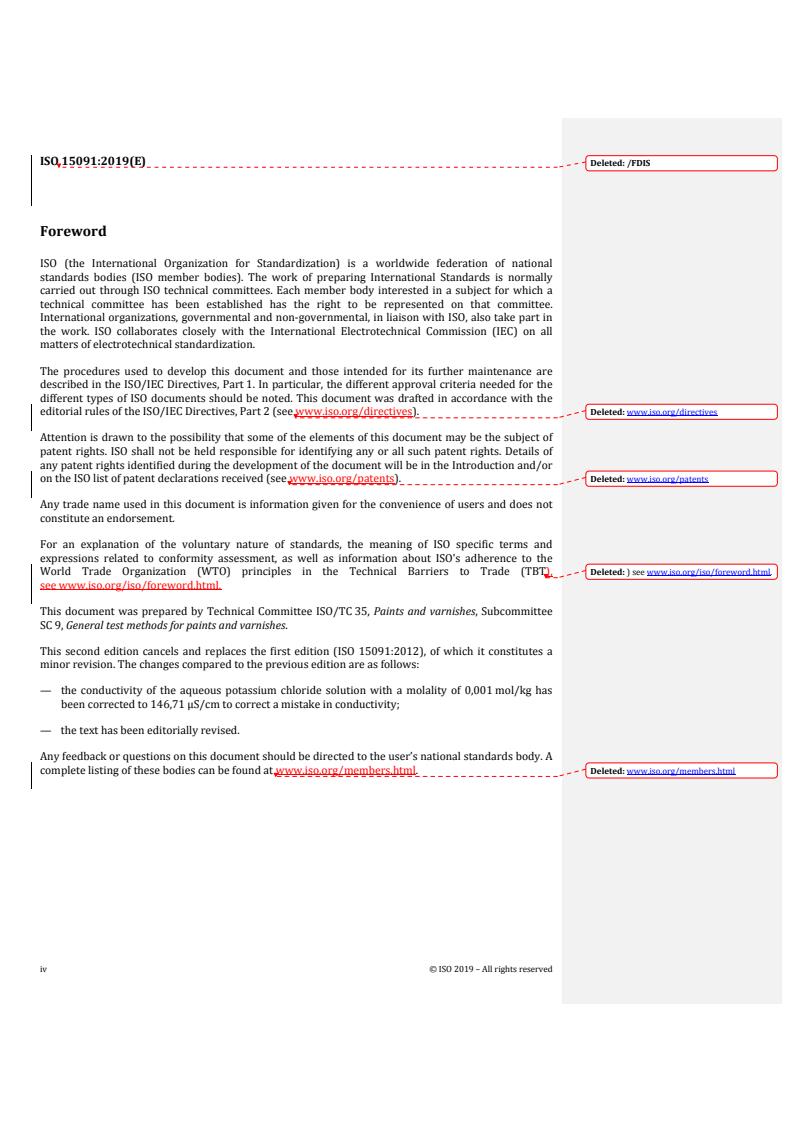

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
This second edition cancels and replaces the first edition (ISO 15091:2012), of which it constitutes a
minor revision. The changes compared to the previous edition are as follows:
— the conductivity of the aqueous potassium chloride solution with a molality of 0,001 mol/kg has
been corrected to 146,71 µS/cm to correct a mistake in conductivity;
— the text has been editorially revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 15091:2019(E)
Paints and varnishes — Determination of electrical
conductivity and resistance
1 Scope
This document specifies a method for determining the electrical conductivity and the electrical
resistance of coating materials. The conductivity is usually measured for water-borne paints and
varnishes, including electrodeposition coating materials, and the resistance is usually measured for
solvent-borne paints and varnishes. If required, the resistivity of the coating material is calculated
from either of these measurements. The method is applicable to products having a conductivity less
than 5 µS/cm, corresponding to a resistivity greater than 200 kΩ⋅cm.
The conductivity of coating materials influences their processibility in the presence of an electric field.
This is particularly important for electrodeposition paints and coating materials which are processed
electrostatically.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1513, Paints and varnishes — Examination and preparation of test samples
ISO 3696, Water for analytical laboratory use — Specification and test methods
ISO 4618, Paints and varnishes — Terms and definitions
ISO 15528, Paints, varnishes and raw materials for paints and varnishes — Sampling
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4618 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
electrical resistance
R
ratio of the potential difference along a conductor and the current through the conductor
Note 1 to entry: Resistance is given by Ohm’s law shown in Formula (1):
U
R= (1)
I
where
U is the potential difference;
I is the current.
The unit of electrical resistance is the ohm (Ω), given by:
1 volt
1 ohm=
1 ampere
The electrical resistance depends on the material of the conductor, its dimensions (length and cross-section) and
its temperature.
3.2
resistivity
ρ
resistance per unit length of a material of unit cross-sectional area
Note 1 to entry: Resistivity is given by Formula (2):
A
ρ =×R (2)
l
where
A is the cross-sectional area of the conductor;
l is the length of the conductor.
The unit of resistivity is the ohm metre (Ω⋅m).
3.3
conductance
G
reciprocal of the resistance
Note 1 to entry: Conductance is given by Formula (3):
1 I
G== (3)
R U
The unit of conductance is the siemens (S):
1 1 ampere
1S==
ohm 1 volt
3.4
electrical conductivity
γ
reciprocal of the resistivity (3.2)
Note 1 to entry: Electrical conductivity is given by Formula (4):
11 l
γ == × (4)
ρ R A
–1
The unit of electrical conductivity is the siemens reciprocal metre (S⋅m ).
3.5
cell constant
c
quotient of the length and the cross-sectional area of a conductor
Note 1 to entry: It is given by Formula (5):
2 © ISO 2019 – All rights reserved

l
c= (5)
A
From Formula (2), it can be seen that it corresponds to the ratio of the resistance to the resistivity of the
conductor material.
For the determination of the resistivity by resistance measurement, this geometrical factor, i.e. the cell constant
of the measurement assembly, will need to be known.
–1
Cell constants are given in reciprocal centimetres (cm ).
4 General
4.1 Measurement of the resistance
The resistance may be determined by;
a) the measurement of the current through a sample and the voltage acting on the sample, or;
b) comparison of the measured resistance with a reference resistance.
For the current/voltage measurement, usually a constant pre-determined voltage is applied to the
sample, and the current is measured with a suitable measuring instrument (e.g. a moving-coil instrument
or a digital instrument). The resistance is then calculated from Formula (1). See Figures 1 to 3.
Figure 1 — Direct-current measurement
Figure 2 — Alternating-current measurement — Two-electrode cell
Figure 3 — Alternating-current measurement — Four-electrode cell
To compare the resistance of the sample with a reference resistance, a bridge circuit is used in which
the resistances are balanced so that the bridge current becomes zero. The resistance of the sample is
calculated from the ratio of the resistances of the bridge circuit. Because the bridge current is zero,
errors which can result from the existence of a load on the voltage source when the voltage/current
measurement method is used are avoided. The only contributions to the overall measurement error
are any uncertainty in the reference resistance and any uncertainty in the adjustable resistance. See
Figure 4.
a
RR=×
x
b
Figure 4 — Wheatstone bridge
4.2 Avoidance of electrolysis and polarization effects
In order to avoid electrolysis or polarization effects which would falsify the measurement,
measurements of the resistance are usually carried out using alternating current. The frequency of the
voltage applied to the measuring cell should, however, be as low as possible in order to minimize the
contribution made by the reactance of the measuring cell, which acts as a capacitor.
4 © ISO 2019 – All rights reserved

5 Apparatus
5.1 Measuring instrument
Use a resistance- or conductivity-measuring instrument calibrated as described in Annex A.
5.2 Measuring cell
The measuring cell consists of electrodes insulated from each other, with a known cell constant. The
electrodes should preferably consist of a material that is easy to clean and inert (e.g. stainless steel,
platinum, graphite, titanium) in order to make sure that the measurement will not be invalidated by
changes in the electrodes. For examples of suitable electrodes, see Figure 5. It is important to ensure
that the measuring cell is completely immersed in the liquid. The exact depth will depend on th
...


Deleted: /FDIS
2019-11
ISO/TC 35/SC 9
Deleted: ISO/FDIS 15091:2019(E)¶
Secretariat: BSI
Deleted: Minor revision
Paints and varnishes — Determination of electrical conductivity and resistance
2019-06-28¶
Peintures et vernis — Détermination de la conductivité et de la résistance électriques
Deleted: Document
type: International Standard¶
Document subtype: ¶
Document stage: (50) Approval¶
Document language: E¶

X:\TA1\TG1‐
3\NAB\_NORMEN\15091_electrical_c
onductivity\ISO_15091\minor
revision 2019\ISO_15091_(E)_2019‐
06‐28.docx STD Version 2.9p¶
Deleted: /FDIS

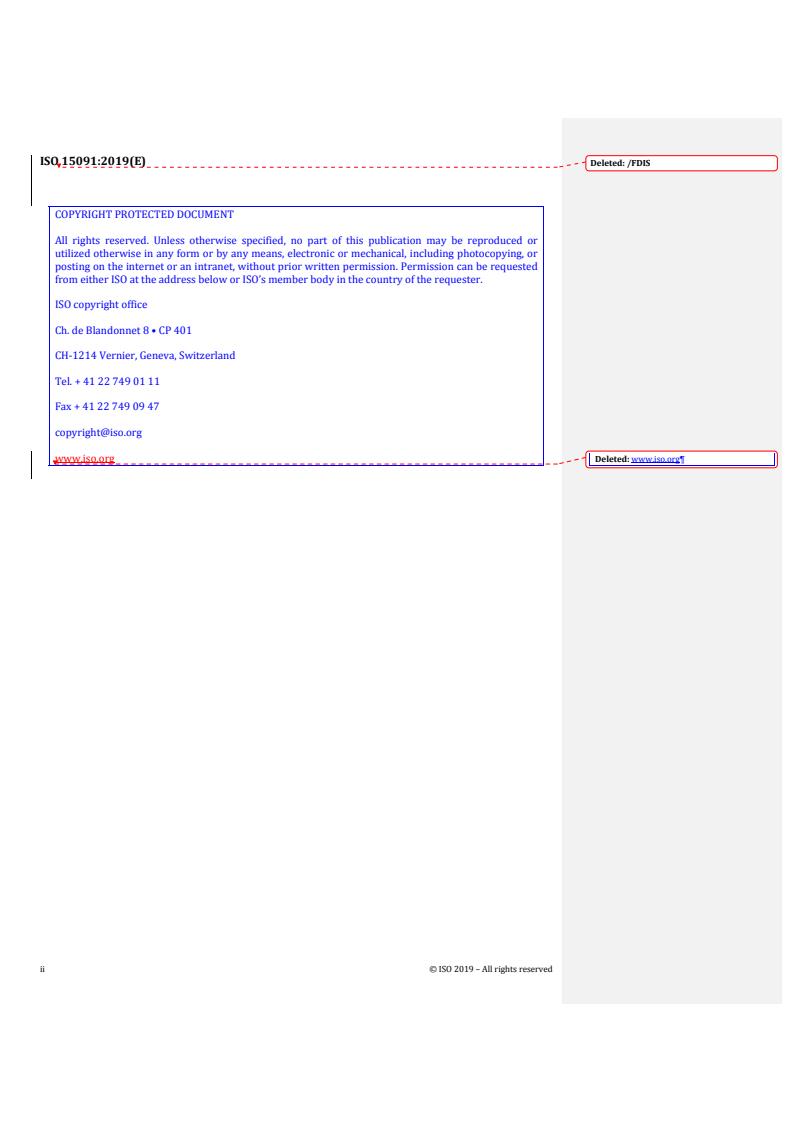

COPYRIGHT PROTECTED DOCUMENT
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or
utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or
posting on the internet or an intranet, without prior written permission. Permission can be requested
from either ISO at the address below or ISO’s member body in the country of the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH‐1214 Vernier, Geneva, Switzerland
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
copyright@iso.org
www.iso.org Deleted: www.iso.org¶
ii © ISO 2019 – All rights reserved

Deleted: /FDIS
Contents Page
Foreword . 4
1  Scope . 1
2  Normative references . 1
3  Terms and definitions . 1
4  General . 3
4.1  Measurement of the resistance . 3
4.2  Avoidance of electrolysis and polarization effects . 5
5  Apparatus . 5
5.1  Measuring instrument . 5
5.2  Measuring cell . 5
6  Sampling . 6
7  Procedure . 6
7.1  Test conditions . 6
7.2  Viscosity of test sample . 6
7.3  Number of determinations . 6
7.4  Measurement of the electrical resistance or the electrical conductivity . 6
8  Expression of results . 6
9  Precision . 7
10  Test report . 7
Annex A (normative) Calibration . 9
Annex B (informative) Dependence of the conductivity on the measurement temperature . 11
© ISO 2019 – All rights reserved iii

Deleted: /FDIS
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national
standards bodies (ISO member bodies). The work of preparing International Standards is normally
carried out through ISO technical committees. Each member body interested in a subject for which a
technical committee has been established has the right to be represented on that committee.
International organizations, governmental and non‐governmental, in liaison with ISO, also take part in
the work. ISO collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives). Deleted: www.iso.org/directives
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents). Deleted: www.iso.org/patents
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), Deleted: ) see www.iso.org/iso/foreword.html.
see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes.
This second edition cancels and replaces the first edition (ISO 15091:2012), of which it constitutes a
minor revision. The changes compared to the previous edition are as follows:
— the conductivity of the aqueous potassium chloride solution with a molality of 0,001 mol/kg has
been corrected to 146,71 µS/cm to correct a mistake in conductivity;
— the text has been editorially revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html. Deleted: www.iso.org/members.html
iv © ISO 2019 – All rights reserved

Deleted: FINAL DRAFT
INTERNATIONAL STANDARD ISO 15091:2019(E)
Deleted: /FDIS
Paints and varnishes — Determination of electrical conductivity
Deleted: resistivity
and resistance
1 Scope
This document specifies a method for determining the electrical conductivity and the electrical
resistance of coating materials. The conductivity is usually measured for water‐borne paints and
varnishes, including electrodeposition coating materials, and the resistance is usually measured for
solvent‐borne paints and varnishes. If required, the resistivity of the coating material is calculated from
either of these measurements. The method is applicable to products having a conductivity less than
5 µS/cm, corresponding to a resistivity greater than 200 kΩ⋅cm.
The conductivity of coating materials influences their processibility in the presence of an electric field.
This is particularly important for electrodeposition paints and coating materials which are processed
electrostatically.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1513, Paints and varnishes — Examination and preparation of test samples Deleted:
ISO 3696, Water for analytical laboratory use — Specification and test methods Deleted:
ISO 4618, Paints and varnishes — Terms and definitions Deleted:
ISO 15528, Paints, varnishes and raw materials for paints and varnishes — Sampling
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4618 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https://www.iso.org/obp Deleted: https://www.iso.org/obp
— IEC Electropedia: available at http://www.electropedia.org/ Deleted: http://www.electropedia.or
g/
3.1
electrical resistance
R
ratio of the potential difference along a conductor and the current through the conductor
Note 1 to entry: Resistance is given by Ohm’s law shown in Formula (1):
© ISO 2019 – All rights reserved
Deleted: /FDIS
U
U
R (1)
Deleted: R
I
I
Field Code Changed
where
Deleted: is the potential difference;
U is the potential difference;
I is the current.
The unit of electrical resistance is the ohm (Ω), given by:
1volt
1volt
1ohm
Deleted: 1ohm ¶
1ampere
1ampere
Field Code Changed
The electrical resistance depends on the material of the conductor, its dimensions (length and cross‐section) and
its temperature.
3.2
resistivity
ρ
resistance per unit length of a material of unit cross‐sectional area
Note 1 to entry: Resistivity is given by Formula (2):
A
A
R (2)
Deleted: R
l
l
Field Code Changed
where
A is the cross‐sectional area of the conductor;
l is the length of the conductor.
The unit of resistivity is the ohm metre (Ω⋅m).
3.3
conductance
G
reciprocal of the resistance
Note 1 to entry: Conductance is given by Formula (3):
1 I
1 I
G (3)
G
Deleted:
RU
RU
Field Code Changed
The unit of conductance is the siemens (S):
1ampere
1 1ampere
1S
Deleted: 1S ¶
ohm 1volt
ohm 1volt
Field Code Changed
3.4
electrical conductivity
γ
reciprocal of the resistivity (3.2)
© ISO 2019 – All rights reserved
Deleted: /FDIS
Note 1 to entry: Electrical conductivity is given by Formula (4):
11 l
11 l
 (4)
Deleted:  
 RA
 RA
Field Code Changed
–1
The unit of electrical conductivity is the siemens reciprocal metre (S⋅m ).
3.5
cell constant
c
quotient of the length and the cross‐sectional area of a conductor
Note 1 to entry: It is given by Formula (5):
l
l
c (5)
Deleted: c
A
A
Field Code Changed
From Formula (2), it can be seen that it corresponds to the ratio of the resistance to the resistivity of the
conductor material.
For the determination of the resistivity by resistance measurement, this geometrical factor, i.e. the cell constant of
the measurement assembly, will need to be known.
–1
Cell constants are given in reciprocal centimetres (cm ).
4 General
4.1 Measurement of the resistance
The resistance may be determined by;
a) the measurement of the current through a sample and the voltage acting on the sample, or;
b) comparison of the measured resistance with a reference resistance.
For the current/voltage measurement, usually a constant pre‐determined voltage is applied to the
sample, and the current is measured with a suitable measuring instrument (e.g. a moving‐coil
instrument or a digital instrument). The resistance is then calculated from Formula (1). See Figures 1
to 3.
Figure 1 — Direct-current measurement
© ISO 2019 – All rights reserved
Deleted: /FDIS
Figure 2 — Alternating-current measurement — Two-electrode cell

Figure 3 — Alternating-current measurement — Four-electrode cell
To compare the resistance of the sample with a reference resistance, a bridge circuit is used in which
the resistances are balanced so that the bridge current becomes zero. The resistance of the sample is
calculated from the ratio of the resistances of the bridge circuit. Because the bridge current is zero,
errors which can result from the existence of a load on the voltage source when the voltage/current
measurement method is used are avoided. The only contributions to the overall measurement error are
any uncertainty in the reference resistance and any uncertainty in the adjustable resistance. See
Figure 4.
© ISO 2019 – All rights reserved
Deleted: /FDIS
a a
Deleted: RR
RR
x
x
b
b
Field Code Changed
Figure 4 — Wheatstone bridge
4.2 Avoidance of electrolysis and polarization effects
In order to avoid electrolysis or polarization effects which would falsify the measurement,
measurements of the resistance are usually carried out using alternating current. The frequency of the
voltage applied to the measuring cell should, however, be as low as possible in order to minimize the
contribution made by the reactance of the measuring cell, which acts as a capacitor.
5 Apparatus
5.1 Measuring instrument
Use a resistance‐ or conductivity‐measuring instrument calibrated as described in Annex A.
5.2 Measuring cell
The measuring cell consists of electrodes insulated from each other, with a known cell constant. The
electrodes should preferably consist of a material that is easy to clean and inert (e.g. stainless steel,
platinum, graphite, titanium) in order to make sure that the measurement will not be invalidated by
changes in the electrodes. For examples of suitable electrodes, see Figure 5. It is important to ensure
that the measuring cell is completely immersed in the liquid.
...


NORME ISO
INTERNATIONALE 15091
Deuxième édition
2019-11
Peintures et vernis — Détermination
de la conductivité et de la résistance
électriques
Paints and varnishes — Determination of electrical conductivity and
resistance
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Généralités . 3
4.1 Mesurage de la résistance . 3
4.2 Prévention des effets d’électrolyse et de polarisation . 5
5 Appareillage . 5
5.1 Instrument de mesure . 5
5.2 Cellule de mesure. 5
6 Échantillonnage . 5
7 Mode opératoire. 6
7.1 Conditions d’essai . 6
7.2 Viscosité de l’échantillon pour essai . 6
7.3 Nombre de déterminations . 6
7.4 Mesurage de la résistance électrique ou de la conductivité électrique . 6
8 Expression des résultats. 6
9 Fidélité . 7
10 Rapport d’essai . 7
Annexe A (normative) Étalonnage . 9
Annexe B (informative) Dépendance de la conductivité par rapport à la température de mesure .11
Bibliographie .12

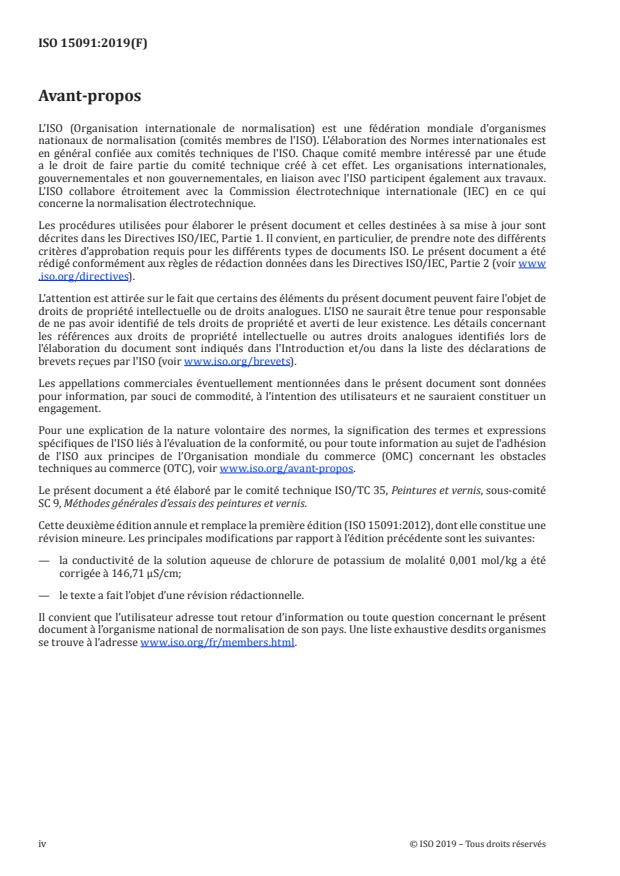

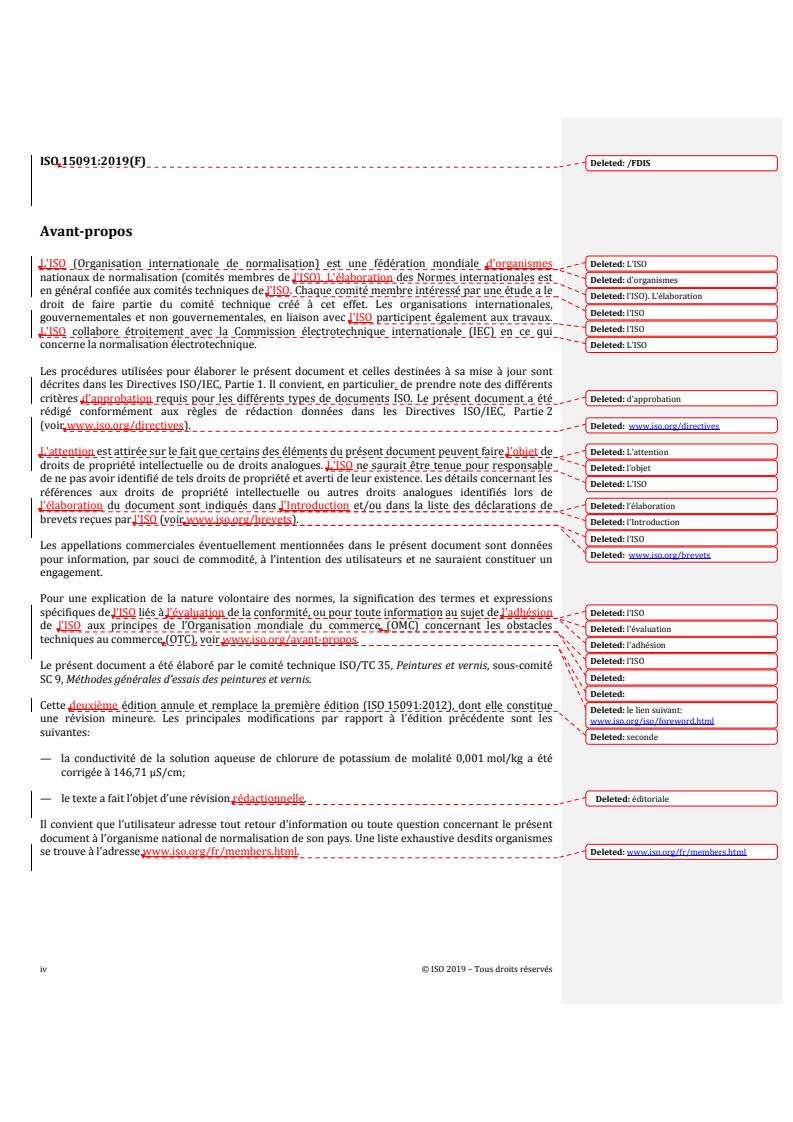

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d’essais des peintures et vernis.
Cette deuxième édition annule et remplace la première édition (ISO 15091:2012), dont elle constitue une
révision mineure. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— la conductivité de la solution aqueuse de chlorure de potassium de molalité 0,001 mol/kg a été
corrigée à 146,71 µS/cm;
— le texte a fait l’objet d’une révision rédactionnelle.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 15091:2019(F)
Peintures et vernis — Détermination de la conductivité et
de la résistance électriques
1 Domaine d’application
Le présent document spécifie une méthode de détermination de la conductivité et de la résistance
électriques des produits de revêtement. La conductivité est généralement mesurée pour les peintures
et vernis en phase aqueuse, y compris les produits de revêtement appliqués par électrodéposition, et
la résistance est généralement mesurée pour les peintures et vernis en phase solvant. Si nécessaire, la
résistivité du produit de revêtement est calculée à partir de l’un ou l’autre de ces mesurages. La méthode
s’applique aux produits ayant une conductivité inférieure à 5 µS/cm, correspondant à une résistivité
supérieure à 200 kΩ⋅cm.
La conductivité des produits de revêtement a un effet sur leur capacité à être mis en œuvre en
présence d’un champ électrique. Cela est particulièrement important pour les peintures appliquées par
électrodéposition et les produits de revêtement appliqués électrostatiquement.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1513, Peintures et vernis — Examen et préparation des échantillons pour essai
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 4618, Peintures et vernis — Termes et définitions
ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ ISO 4618 ainsi que les
suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
résistance électrique
R
rapport de la différence de potentiel le long d’un conducteur et de l’intensité du courant traversant ce
conducteur
Note 1 à l'article: La résistance est donnée par la loi d’Ohm, tel qu’indiqué par la Formule (1):
U
R= (1)
I

U est la différence de potentiel;
I est l’intensité du courant.
L’unité de résistance électrique est l’ohm (Ω), donnée par:
1 volt
1 ohm=
1 ampere
La résistance électrique dépend du matériau, des dimensions (longueur et section transversale) et de la
température du conducteur.
3.2
résistivité
ρ
résistance par unité de longueur d’un matériau d’une unité de surface de section transversale
Note 1 à l'article: La résistivité est donnée par la Formule (2):
A
ρ =×R (2)
l

A est l’aire de la section transversale du conducteur;
l est la longueur du conducteur.
L’unité de résistivité est l’ohm mètre (Ω⋅m).
3.3
conductance
G
inverse de la résistance
Note 1 à l'article: La conductance est donnée par la Formule (3):
1 I
G== (3)
R U
L’unité de conductance est le siemens (S):
1 1 ampere
1S==
ohm 1 volt
2 © ISO 2019 – Tous droits réservés

3.4
conductivité électrique
γ
inverse de la résistivité (3.2)
Note 1 à l'article: La conductivité électrique est donnée par la Formule (4):
11 l
γ == × (4)
ρ R A
−1
L’unité de conductivité électrique est le siemens par mètre (S⋅m ).
3.5
constante de cellule
c
quotient de la longueur par l’aire de la section transversale d’un conducteur
Note 1 à l'article: La constante de cellule est donnée par la Formule (5):
l
c= (5)
A
D’après la Formule (2), il apparaît que cela correspond au rapport de la résistance à la résistivité du matériau du
conducteur.
Pour déterminer la résistivité par un mesurage de résistance, il est nécessaire de connaître ce facteur
géométrique, à savoir la constante de cellule du dispositif de mesure.
–1
Les constantes de cellule sont données par centimètre (cm ).
4 Généralités
4.1 Mesurage de la résistance
La résistance peut être déterminée:
a) par mesurage de l’intensité du courant à travers un échantillon et de la tension appliquée à cet
échantillon; ou
b) par comparaison de la résistance mesurée à une résistance de référence.
Pour le mesurage de l’intensité du courant/de la tension, une tension constante prédéterminée est
habituellement appliquée à l’échantillon et l’intensité du courant est mesurée au moyen d’un instrument
de mesure approprié (par exemple un appareil à cadre mobile ou un appareil numérique). La résistance
est ensuite calculée d’après la Formule (1). Voir Figures 1 à 3.
Figure 1 — Mesurage en courant continu
Figure 2 — Mesurage en courant alternatif — Cellule à deux électrodes
Figure 3 — Mesurage en courant alternatif — Cellule à quatre électrodes
Pour comparer la résistance de l’échantillon à une résistance de référence, un circuit à pont est utilisé
dans lequel les résistances sont équilibrées de manière que l’intensité du courant du pont devienne
nulle. La résistance de l’échantillon est calculée à partir du rapport des résistances du circuit à pont.
Étant donné que l’intensité du pont est nulle, les erreurs pouvant être dues à l’existence d’une charge
sur la source de tension lors de l’utilisation de la méthode de mesure de la tension/de l’intensité sont
évitées. Les seules contributions à l’erreur globale de mesure sont une incertitude touchant la résistance
de référence et une incertitude touchant la résistance réglable. Voir Figure 4.
a
RR=×
x
b
Figure 4 — Pont de Wheatstone
4 © ISO 2019 – Tous droits réservés

4.2 Prévention des effets d’électrolyse et d
...


Deleted: /FDIS
2019-11
ISO/TC 35/SC 9
Deleted: ISO/FDIS 15091:2019(F)¶
Secrétariat: BSI
Deleted: Révision mineure
Peintures et vernis — Détermination de la conductivité et de la résistance
2019-08¶
électriques
Paints and varnishes — Determination of electrical conductivity and resistance
Deleted: Type de document: Norme
internationale¶
Sous‐type de document : ¶
Stade du document : (50)
Approbation¶
Langue du document : F¶

X:\TA1\TG1‐
3\NAB\_NORMEN\15091_electrical_c
onductivity\ISO_15091\minor
revision 2019\ISO_15091_(E)_2019‐
06‐28.docx STD Version 2.9p¶
Deleted: /FDIS
DOCUMENT PROTÉGÉ PAR COPYRIGHT
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut
être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie, l’affichage sur l’Internet ou sur un Intranet, sans autorisation
écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à l’adresse ci‐après ou au
comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH‐1214 Vernier, Geneva, Suisse
Tél. 41 22 749 01 11
Fax + 41 22 749 09 47
copyright@iso.org
www.iso.org Deleted: www.iso.org¶
ii © ISO 2019 – Tous droits réservés

Deleted: /FDIS
Sommaire Page
Deleted: Error! Hyperlink
Avant-propos . 4
reference not valid.¶
1 Domaine d’application 1¶
1  Domaine d’application . 1
Error! Hyperlink reference not
valid.¶
2  Références normatives . 1
3 Termes et définitions 1¶
Error! Hyperlink reference not
3  Termes et définitions . 1
valid.¶
4  Généralités . 4  4.1 Mesurage de la
résistance 4¶
4.1  Mesurage de la résistance . 4
Error! Hyperlink reference not
valid.¶
4.2  Prévention des effets d’électrolyse et de polarisation . 6
5 Appareillage 6¶
Error! Hyperlink reference not
5  Appareillage . 6
valid.¶
5.2 Cellule de mesure 6¶
5.1  Instrument de mesure . 6
Error! Hyperlink reference not
valid.¶
5.2  Cellule de mesure . 6
7 Mode opératoire 7¶
Error! Hyperlink reference not
6  Échantillonnage . 7
valid.¶
7.2 Viscosité de l’échantillon
7  Mode opératoire . 7
pour essai 7¶
Error! Hyperlink reference not
7.1  Conditions d’essai . 7
valid.¶
7.2  Viscosité de l’échantillon pour essai . 7  7.4 Mesurage de la résistance
électrique ou de la conductivité
7.3  Nombre de déterminations . 7
électrique 8¶
Error! Hyperlink reference not
7.4  Mesurage de la résistance électrique ou de la conductivité électrique . 8
valid.¶
9 Fidélité 9¶
8  Expression des résultats . 8
Error! Hyperlink reference not
valid.¶
9  Fidélité . 9
Annexe A (normative)
Étalonnage 11¶
10  Rapport d’essai . 9
Error! Hyperlink reference not
valid.¶
Annexe A (normative) Étalonnage . 11
Bibliographie 14¶
Annexe B (informative) Dépendance de la conductivité par rapport à la température de
mesure . 13
Bibliographie . 14

© ISO 2019 – Tous droits réservés iii

Deleted: /FDIS
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes Deleted: L’ISO
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
Deleted: d’organismes
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le
Deleted: l’ISO). L’élaboration
droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
Deleted: l’ISO
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
Deleted: l’ISO
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique. Deleted: L’ISO
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été Deleted: d’approbation
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives). Deleted: www.iso.org/directives
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de Deleted: L’attention
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
Deleted: l’objet
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
Deleted: L’ISO
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de Deleted: l’élaboration
brevets reçues par l'ISO (voir www.iso.org/brevets).
Deleted: l’Introduction
Deleted: l’ISO
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
Deleted: www.iso.org/brevets
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
Deleted: l’ISO
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
Deleted: l’évaluation
techniques au commerce (OTC), voir www.iso.org/avant‐propos.
Deleted: l’adhésion
Deleted: l’ISO
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous‐comité
Deleted:
SC 9, Méthodes générales d’essais des peintures et vernis.
Deleted:
Cette deuxième édition annule et remplace la première édition (ISO 15091:2012), dont elle constitue
Deleted: le lien suivant:
une révision mineure. Les principales modifications par rapport à l’édition précédente sont les
www.iso.org/iso/foreword.html
suivantes:
Deleted: seconde
— la conductivité de la solution aqueuse de chlorure de potassium de molalité 0,001 mol/kg a été
corrigée à 146,71 µS/cm;
— le texte a fait l’objet d’une révision rédactionnelle. Deleted: éditoriale
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html. Deleted: www.iso.org/fr/members.html
iv © ISO 2019 – Tous droits réservés

Deleted: PROJET FINAL DE
NORME INTERNATIONALE ISO 15091:2019(F)
Deleted: /FDIS
Peintures et vernis — Détermination de la conductivité et de la
résistance électriques
1 Domaine d’application
Le présent document spécifie une méthode de détermination de la conductivité et de la résistance Deleted: La présente Norme
internationale
électriques des produits de revêtement. La conductivité est généralement mesurée pour les peintures et
vernis en phase aqueuse, y compris les produits de revêtement appliqués par électrodéposition, et la
résistance est généralement mesurée pour les peintures et vernis en phase solvant. Si nécessaire, la
résistivité du produit de revêtement est calculée à partir de l’un ou l’autre de ces mesurages. La
méthode s’applique aux produits ayant une conductivité inférieure à 5 µS/cm, correspondant à une
résistivité supérieure à 200 kΩ⋅cm.
La conductivité des produits de revêtement a un effet sur leur capacité à être mis en œuvre en présence
d’un champ électrique. Cela est particulièrement important pour les peintures appliquées par
électrodéposition et les produits de revêtement appliqués électrostatiquement.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Deleted: s’applique
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1513, Peintures et vernis — Examen et préparation des échantillons pour essai
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 4618, Peintures et vernis — Termes et définitions
ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ ISO 4618 ainsi que les Deleted: l’ISO4618ainsi
suivants s’appliquent.
Deleted: :
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp Deleted: https://www.iso.org/obp
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/ Deleted: http://www.electropedia.o
rg/
© ISO 2019 – Tous droits réservés
Deleted: /FDIS
© ISO 2019 – Tous droits réservés
Deleted: /FDIS
3.1
résistance électrique
R
rapport de la différence de potentiel le long d’un conducteur et de l’intensité du courant traversant ce
conducteur
Note 1 à l’article: La résistance est donnée par la loi d’Ohm, tel qu’indiqué par la Formule (1):
Deleted: en Équation
U
R (1)
I

Deleted: est la différence de
U est la différence de potentiel;
potentiel;
I est l’intensité du courant.
L’unité de résistance électrique est l’ohm (Ω), donnée par:
1volt
1ohm
1ampere
La résistance électrique dépend du matériau, des dimensions (longueur et section transversale) et de la
température du conducteur.
3.2
résistivité
ρ
résistance par unité de longueur d’un matériau d’une unité de surface de section transversale
Note 1 à l’article: La résistivité est donnée par la Formule (2): Deleted: l’Équation
A
R (2)
l

A est l’aire de la section transversale du conducteur;
l est la longueur du conducteur.
L’unité de résistivité est l’ohm mètre (Ω⋅m).
3.3
conductance
G
inverse de la résistance
Note 1 à l’article: La conductance est donnée par la Formule (3): Deleted: l’Équation
1 I
G (3)
RU
L’unité de conductance est le siemens (S):
© ISO 2019 – Tous droits réservés
Deleted: /FDIS
1 1ampere
1S
ohm 1volt
3.4
conductivité électrique
γ
inverse de la résistivité (3.2)
Note 1 à l’article: La conductivité électrique est donnée par la Formule (4): Deleted: l’Équation
11 l
  (4)
 RA
−1
L’unité de conductivité électrique est le siemens par mètre (S⋅m ).
3.5
constante de cellule
c
quotient de la longueur par l’aire de la section transversale d’un conducteur
Note 1 à l’article: La constante de cellule est donnée par la Formule (5): Deleted: l’Équation
l
c (5)
A
D’après la Formule (2), il apparaît que cela correspond au rapport de la résistance à la résistivité du matériau du Deleted: l’Équation
conducteur.
Pour déterminer la résistivité par un mesurage de résistance, il est nécessaire de connaître ce facteur
géométrique, à savoir la constante de cellule du dispositif de mesure.
–1
Les constantes de cellule sont données par centimètre (cm ).
4 Généralités
4.1 Mesurage de la résistance
La résistance peut être déterminée:
a) par mesurage de l’intensité du courant à travers un échantillon et de la tension appliquée à cet
échantillon; ou
b) par comparaison de la résistance mesurée à une résistance de référence.
Pour le mesu
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
