ISO 7311:1993
(Main)Diesel engines — Heads for fuel filters with vertical flange — Mounting and connecting dimensions
Diesel engines — Heads for fuel filters with vertical flange — Mounting and connecting dimensions
Specifies the mounting and connecting dimensions for heads for fuel filters intended for diesel engines.
Moteurs diesels — Têtes pour filtres à combustible à bride verticale — Dimensions de montage et de raccordement
General Information
- Status
- Published
- Publication Date
- 14-Jul-1993
- Technical Committee
- ISO/TC 22/SC 34 - Propulsion, powertrain and powertrain fluids
- Drafting Committee
- ISO/TC 22/SC 34/WG 1 - Fuel filters
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 08-Jan-2026
- Completion Date
- 10-Jan-2026
Relations
- Effective Date
- 15-Apr-2008
Overview
ISO 7311:1993 specifies the mounting and connecting dimensions for heads for fuel filters with a vertical flange intended for diesel (compression‑ignition) engines. The standard defines hole positions, flange interfaces, port locations and dimensional tolerances so that fuel-filter heads and filter assemblies are interchangeable between engine manufacturers and filter suppliers.
Key topics and requirements
- Scope: Applies to heads for fuel filters with a vertical flange for diesel engines and covers both single and double filter arrangements.
- Mounting dimensions: Positions and tolerances for fixing holes and flange faces are given to ensure correct alignment and sealing between filter and head.

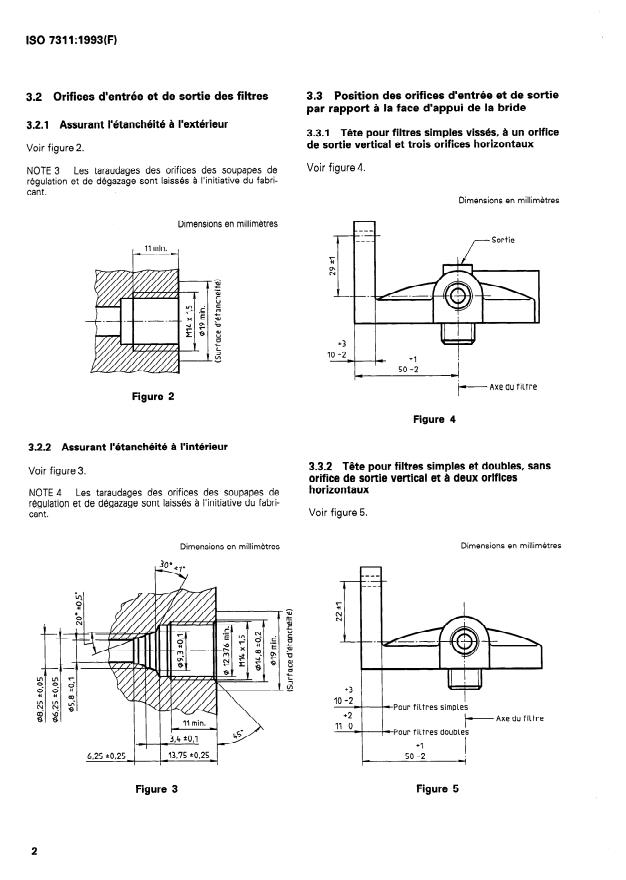

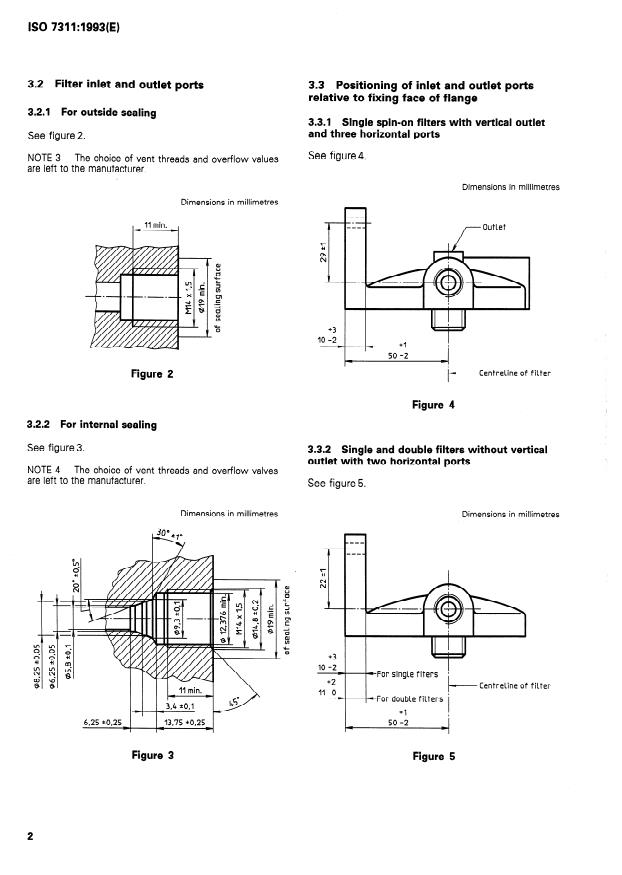

- Connecting dimensions: Locations of inlet/outlet ports (vertical and horizontal arrangements) are shown for common head types (e.g., single filter with vertical outlet + three horizontal ports; heads without a vertical outlet; 3‑ or 4‑port variants).
- Tolerances and units: Dimensions are provided in millimetres with specified tolerances; drawings and figure references illustrate exact layouts.
- Typical measurements referenced in the standard:
- Base flange diameters normally apply to filter cartridges with base diameter ≤ 80 mm (cartridges up to 88 mm may be accommodated in special cases).
- Recommended fixing hole centre spacing: 50 mm ± 0.5 mm (manufacturers encouraged to use this spacing).
- Common fixing thread for filter attachment: M16 × 1.5 (used as a general guideline in the text).
- Manufacturer options: Threads for regulation and venting valves are left to the manufacturer’s initiative; flange thickness variants (examples in figures) and single/double configurations are illustrated.
Applications
- Ensures interchangeability of fuel-filter heads and filter cartridges across engine models and aftermarket parts.
- Used in the design and verification of fuel systems for automotive, truck, bus and off‑highway diesel engines.
- Supports procurement, component standardization and service/maintenance tasks by providing clear mounting and connection specifications.
Who uses this standard
- Engine and vehicle OEMs (design and production engineering)
- Fuel-filter manufacturers and suppliers (product design and compatibility)
- Aftermarket and replacement part manufacturers
- Maintenance engineers, workshop technicians and parts procurement specialists
Related standards
- ISO 7654:1991 – Fuel filters, screwed, mounting and connecting dimensions (referenced normative)
- ISO 7310:1993, ISO 7576:1990, ISO 7577:1982, ISO 7774:1984 (see Annex A for bibliography and informative references)
Keywords: ISO 7311:1993, diesel engines, fuel filter heads, vertical flange, mounting dimensions, connecting dimensions, fuel filters, interchangeability, M16 × 1.5, 50 mm pitch.
ISO 7311:1993 - Diesel engines -- Heads for fuel filters with vertical flange -- Mounting and connecting dimensions
ISO 7311:1993 - Moteurs diesels -- Tetes pour filtres a combustible a bride verticale -- Dimensions de montage et de raccordement
ISO 7311:1993 - Moteurs diesels -- Tetes pour filtres a combustible a bride verticale -- Dimensions de montage et de raccordement
Frequently Asked Questions
ISO 7311:1993 is a standard published by the International Organization for Standardization (ISO). Its full title is "Diesel engines — Heads for fuel filters with vertical flange — Mounting and connecting dimensions". This standard covers: Specifies the mounting and connecting dimensions for heads for fuel filters intended for diesel engines.
Specifies the mounting and connecting dimensions for heads for fuel filters intended for diesel engines.
ISO 7311:1993 is classified under the following ICS (International Classification for Standards) categories: 43.060.40 - Fuel systems. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 7311:1993 has the following relationships with other standards: It is inter standard links to ISO 7311:1984. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 7311:1993 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL
ISO
STANDARD
Second edition
1993-07-15
Diesel engines - Heads for fuel filters with
vertical flange - Mounting and
connecting dimensions
Moteurs diesels - T&tes pour filtres 2 combustible h bride verticale -
Dimensions de montage et de raccordement
Reference number
ISO 7311 :1993(E)

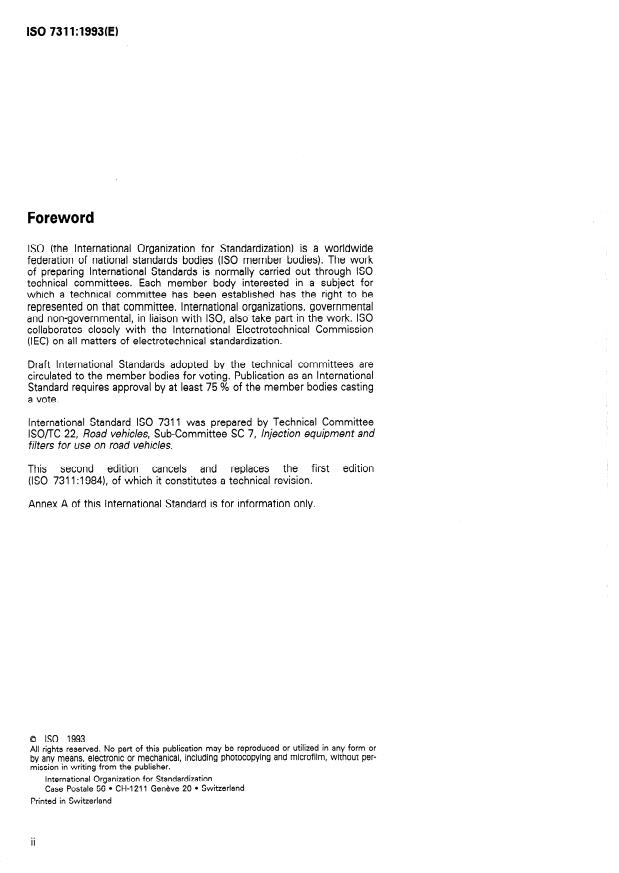

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 7311 was prepared by Technical Committee
lSO/lC 22, Road vehicles, Sub-Committee SC 7, Injection equipment and
filters for use on road vehicles.
This second edition cancels and replaces the first edition
(ISO 7311:1984), of which it constitutes a technical revision.
Annex A of this International Standard is for information only.
0 ISO 1993
All rights reserved. No patt of this publication may be reproduced or utilized in any form or
by any means, electronie or mechanical, including photocopying and microfilm, without per-
mission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
INTERNATIONAL STANDARD ISO 7311:1993(E)
Diesel engines -
Heads for fuel filters with vertical
flange
- Mounting and connecting dimensions
1 Scope 3 Dimensions and tolerantes
NOTE 1 Features such as threads or bolts for use with
This International Standard specifies the mounting
the filters are omitted from the figures. The current size for
and connecting dimensions for heads for fuel filters
fitment of filters is M16 x 1,5.
with vertical flange for diese1 (compression-ignition)
engines.
3.1 Bolt holes for flanges of Single and
Unless otherwise specified, the filter heads apply to
double filters
holt-on filters, and spin-on filters according to
ISO 7654 having a canister outside diameter of up to
See figure 1.
80 mm. In special cases, canisters with an outside
diameter of up to 88 mm may be mounted to these NOTE 2 Engine manufacturers are encouraged to use a
centre-to-centre distance for fixing holes or fixing bolts of
heads.
50 mm * 0,5 mm.
2 Normative reference Dimensions in millimetres
The following Standard contains provisions which, 52 min. I
through reference in this text, constitute provisions
47 max.
of this International Standard. At the time of publi-
cation, the edition indicated was valid. All Standards
are subject to revision, and Parties to agreements
based on this International Standard are encouraged
to investigate the possibility of applying the most re-
cent edition of the Standard indicated below. Mem-
bers of IEC and ISO maintain registers of currently
valid International Standards.
ISO 7654: 1991, Road vehicles - Spin-On fuel filters
for compression-ignition engines - Moun ting and
connect
...
ISO
NORME
INTERNATIONALE 7311
Deuxième édition
1993-07-I 5
- Têtes pour filtres à
Moteurs diesels
combustible à bride verticale -
Dimensions de montage et de
raccordement
Diesel engines - Heads for fuel filters with vertical flange - Mounting
and connecting dimensions
Numéro de référence
ISO 7311 :1993(F)

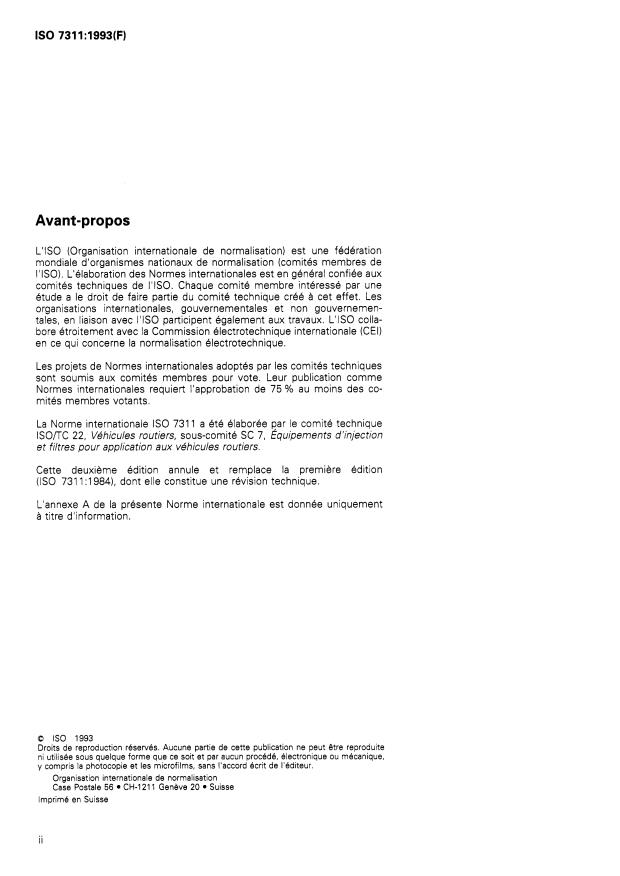

Avant-propos
L’ISO (Organisation internationale de normalisation) est une féderation
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comite membre intéressé par une
etude a le droit de faire partie du comite technique crée a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore etroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comités techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 7311 a éte elaboree par le comite technique
lSO/TC 22, Véhicules routiers, sous-comite SC 7, Équipements d’injection
et filtres pour application aux v6hicules routiers.
Cette deuxième édition annule et remplace la Premiere édition
(ISO 7311 :1984), dont elle constitue une révision technique.
L’annexe A de la présente Norme internationale est donnée uniquement
a titre d’inform ati on.
0 ISO 1993
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord Acrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Geneve 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE ISO 7311:1993(F)
Moteurs diesels - Têtes pour filtres à combustible à
bride verticale - Dimensions de montage et de
raccordement
1 Domaine d’application 3 Dimensions et tolérances
La présente Norme internationale prescrit les dimen- NOTE 1 Des indications telles que taraudages ou vis, qui
sont applicables aux filtres, sont omises sur les figures. Le
sions de montage et de raccordement des têtes pour
filetage courant pour la fixation des filtres est Ml6 x 1,5.
filtres a combustible a bride verticale, destines a
équiper les moteurs diesels (a allumage par com-
pression).
En l’absence de spécification contraire, toutes les tê-
3.1 Trous pour les vis de fixation des brides
tes de filtre s’appliquent à la fois aux filtres a boulon
des filtres simples et doubles
central et aux filtres visses conformes a I’ISO 7654
et ayant un diametre d’embase inférieur ou égal à
Voir figure 1.
80 mm. Néanmoins, dans certains cas particuliers,
des cartouches de diametre exterieur jusqu’à 88 mm
NOTE 2 Les fabricants des moteurs sont encouragés à
peuvent être montees.
appliquer un entraxe de 50 mm & 0,5 mm entre les trous
ou les vis de fixation.
2 Référence normative
Dimensions en millimétres
La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme interna-
tionale. Au moment de la publication, l’edition indi-
&
quée était en vigueur. Toute norme est sujette a
I I I
révision et les parties prenantes des accords fondes
sur la présente Norme internationale sont invitées à
rechercher la possibilité d’appliquer l’edition la plus
récente de la norme indiquée ci-après. Les membres
de la CEI et de I’ISO possèdent le registre des Nor-
mes internationales en vigueur à un moment donne.
ISO 7654:1991, VGhicules routiers - Filtres à com-
bustible visses pour moteurs à combustion interne à
allumage par compression - Dim
...
IS8
NORME
731 I
I NTE RNAT I O NALE
Deuxième édition
1993-07-1 5
Moteurs diesels - Têtes pour filtres à
combustible à bride verticale -
Dimensions de montage et de
raccordement
Diesel engines - Heads for fuel filters with vertical flange - Mounting
and connecting dimensions
Numéro de référence
IS0 731 1 :I 993(F)
IS0 7311:1993(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une federation
mondiale d'organismes nationaux de normalisation (cornites membres de
I'ISO). L'elaboration des Normes internationales est en general confiee aux
comités techniques de I'ISO. Chaque comite membre interesse par une
etude a le droit de faire partie du comite technique cr& A cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I'ISO participent kgalement aux travaux. L'ISO colla-
bore etroitement avec la Commission klectrotechnique internationale (CEI)
en ce qui concerne la normalisation klectrotechnique.
Les projets de Normes internationales adoptes par les comites techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 YO au moins des co-
mités membres votants.
La Norme internationale IS0 731 1 a et6 elaboree ear le comite technique
lSO/lC 22, Véhicules routiers, sous-comite SC 7, Equipernents d'injection
et filtres pour application aux vdhicules routiers.
Cette deuxieme edition annule et remplace la premiere edition
(IS0 731 1 :I 9841, dont elle constitue une revision technique.
L'annexe A de la presente Norme internationale est donnee uniquement
A titre d'information.
Q IS0 1993
Droits de reproduction r6servBs. Aucune partie de cette publication ne peut etre reproduite
ni utilisBe sous quelque forme que ce soit et par aucun procBd6, Blectronique ou mbcanique,
y compris la photocopie et les microfilms, sans l'accord Bcrit de I'Bditeur.
Organisation internationale de normalisation
Case Postale 56 CH-1 21 1 Genbve 20 Suisse
Imprime en Suisse
ii
NORME INTERNATIONALE IS0 731 1:1993(F)
Moteurs diesels - Têtes pour filtres à combustible à
bride verticale - Dimensions de montage et de
raccordement
3 Dimensions et tolérances
1 Domaine d'application
La présente Norme internationale prescrit les dimen- NOTE 1 Des indications telles que taraudages ou vis, qui
sont applicables aux filtres, sont omises sur les figures. Le
sions de montage et de raccordement des têtes pour
filetage courant pour la fixation des filtres est MI6 x 1,5.
filtres à combustible à bride verticale, destinés à
équiper les moteurs diesels (à allumage par com-
pression).
En l'absence de spécification contraire, toutes les tê-
3.1 Trous pour les vis de fixation des brides
tes de filtre s'appliquent à la fois aux filtres à boulon
des filtres simples et doubles
central et aux filtres vissés conformes à I'ISO 7654
et ayant un diametre d'embase inférieur ou égal à
Voir figure 1.
80 mm. Néanmoins, dans certains cas particuliers,
des cartouches de diamktre extérieur jusqu'à 88 mm
NOTE 2 Les fabricants des moteurs sont encouragks A
Deuvent être montées.
appliquer un entraxe de 50 mm f 0,5 mm entre les trous
ou les vis de fixation.
2 Référence normative
Dimensions en millim6tres
La norme suivante contient des dispositions qui, par
suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme interna-
tionale. Au moment de la publication, l'édition indi-
47 rnax.
quée était en vigueur. Toute norme est sujette à
révision et les parties prenantes des accords fondés
sur la présente Norme internationale sont invitées à
rechercher la possibilité d'appliquer l'édition la plus
récente de la norme indiqu6e ci-apres. Les membres
de la CE1 et de I'ISO possedent le registre des Nor-
mes internationales
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
