ISO 7148-1:1999

SLOVENSKI STANDARD
SIST ISO 7148-1:2002
01-marec-2002
Drsni ležaji - Preskušanje materialov za drsne ležaje glede na tribološke lastnosti -
1. del: Preskušanje kovin za ležaje
Plain bearings -- Testing of the tribological behaviour of bearing materials -- Part 1:
Testing of bearing metals
Paliers lisses -- Essai du comportement tribologique des matériaux antifriction -- Partie 1:
Essai des matériaux métalliques
Ta slovenski standard je istoveten z: ISO 7148-1:1999
ICS:
21.100.10 Drsni ležaji Plain bearings
SIST ISO 7148-1:2002 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 7148-1:2002

---------------------- Page: 2 ----------------------

SIST ISO 7148-1:2002
INTERNATIONAL ISO
STANDARD 7148-1
Second edition
1999-11-01
Plain bearings — Testing of the tribological
behaviour of bearing materials —
Part 1:
Testing of bearing metals
Paliers lisses — Essai de comportement tribologique des matériaux
antifriction —
Partie 1: Essai des matériaux métalliques
A
Reference number
ISO 7148-1:1999(E)

---------------------- Page: 3 ----------------------

SIST ISO 7148-1:2002
ISO 7148-1:1999(E)

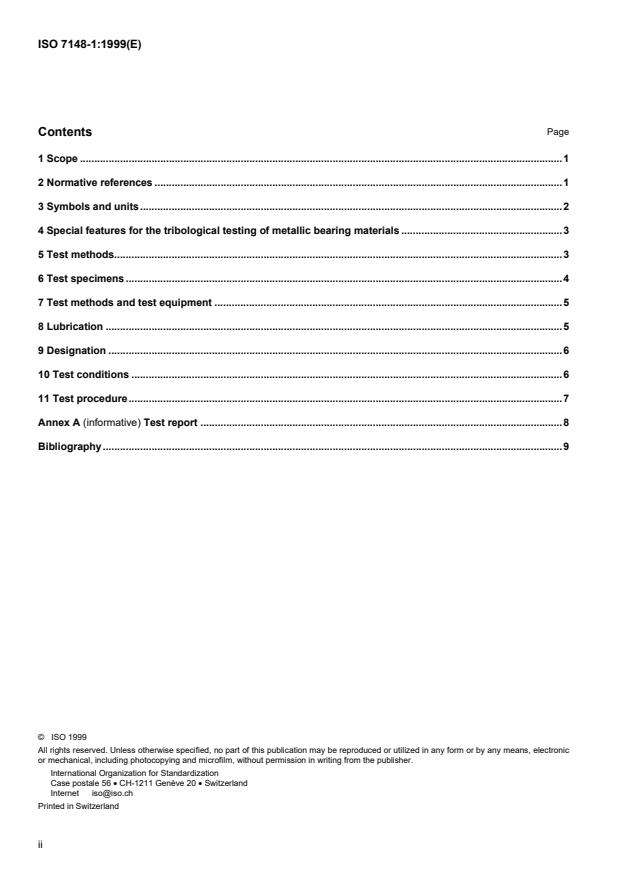

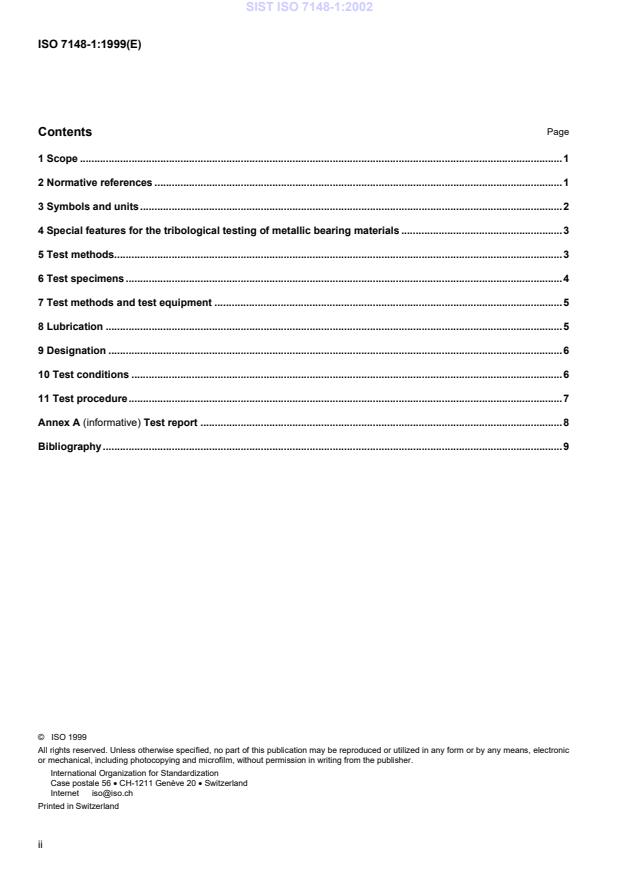

Contents Page
1 Scope .1
2 Normative references .1
3 Symbols and units.2
4 Special features for the tribological testing of metallic bearing materials .3
5 Test methods.3
6 Test specimens .4
7 Test methods and test equipment .5
8 Lubrication .5
9 Designation .6
10 Test conditions .6
11 Test procedure.7
Annex A (informative) Test report .8
Bibliography.9
©  ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii

---------------------- Page: 4 ----------------------

SIST ISO 7148-1:2002
© ISO
ISO 7148-1:1999(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this part of ISO 7148 may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 7148-1 was prepared by Technical Committee ISO/TC 123, Plain bearings,
Subcommittee SC 2, Materials and lubricants, their properties, characteristics, test methods and testing conditions.
This second edition cancels and replaces the first edition (ISO 7148-1:1985) which has been technically revised.
ISO 7148 consists of the following parts under the general title Plain bearings — Testing of the tribological
behaviour of bearing materials:

Part 1: Testing of bearing metals
 Part 2: Testing of polymer-based bearing materials
Annex A of this part of ISO 7148 is for information only.
iii

---------------------- Page: 5 ----------------------

SIST ISO 7148-1:2002

---------------------- Page: 6 ----------------------

SIST ISO 7148-1:2002
INTERNATIONAL STANDARD  © ISO ISO 7148-1:1999(E)
Plain bearings — Testing of the tribological behaviour of bearing
materials —
Part 1:
Testing of bearing metals
1 Scope
This part of ISO 7148 specifies tribological tests of metallic bearing materials for plain bearings under conditions of
boundary lubrication.
The test procedures, described in this part of ISO 7148 enable the friction and wear behaviour of bearing
material/mating/lubricant combinations to be compared with that of other combinations, thus facilitating the selection
of a bearing material for running repeatedly or for long periods under conditions of boundary lubrication, low speed
and continuous sliding. Owing to differences in test conditions, measured friction and wear values can be expected
to vary from one test facility to another.
The test results give useful information for practical application only if all parameters of influence are identical. The
more the test conditions deviate from the actual application the greater will be the uncertainty of the applicability of
the results.
2 Normative reference
The following normative document contains provisions which, through reference in this text, constitute provisions of
this part of ISO 7148. For dated references, subsequent amendments to, or revisions of, any of these publications
do not apply. However, parties to agreements based on this part of ISO 7148 are encouraged to investigate the
possibility of applying the most recent edition of the normative document indicated below. For undated references,
the latest edition of the normative document referred to applies. Members of ISO and IEC maintain registers of
currently valid International Standards.
ISO 4385, Plain bearings — Compression testing of metallic bearing materials.
1

---------------------- Page: 7 ----------------------

SIST ISO 7148-1:2002
© ISO
ISO 7148-1:1999(E)
3 Symbols and units
See Table 1.
Table 1 — Symbols and units
Symbol Term Unit
A, B Test method –
a Sliding distance km
Elongation at fracture %
A
5
F
f
Coefficient of friction; ratio between friction force and normal force, i.e: f =
f –
F
n
F Friction force N
f
F Normal force N
n
Overlap ratio (area of contact divided by area of wear track) –
K
A
K Coefficient of wear, volumetric wear rate related to the normal force, i.e.:
w
V w
3 .
w v
mm /(N km)
K = =
w
Fa·F
n n
l Linear wear as measured by change in distance mm
w
me Metallic bearing material –
m Mass of material removed by wear g
w
Ra Surface roughness
mm
2
R Compression limit 0,2 %
N/mm
d0,2
2
R Tensile strength
N/mm
m
2
0,2 % Proof stress
R
N/mm
p0,2
T Specimen's temperature near the sliding surface during testing under
°C
steady-state conditions
T Ambient temperature °C
amb
Lubricant temperature
T °C
L
t Test duration h
Ch
U Sliding velocity m/s
3
V Material removed by wear as measured by change in volume
mm
w
w l
w
l
Linear wear rate, i.e.: w =
mm/km
l
a
w V
v w
Volumetric wear rate, i.e.: w = 3
v
mm /km
a
.
Lubricant viscosity
mPa s
h
2

---------------------- Page: 8 ----------------------

SIST ISO 7148-1:2002
© ISO
ISO 7148-1:1999(E)
4 Special features for the tribological testing of metallic bearing materials
Plain bearings made of metallic materials usually require lubrication (e.g. oil or grease) to ensure a low rate of
friction and wear.
If possible, lubricated plain bearings should be designed to run under hydrodynamic conditions, where the sliding
surfaces of the journal and the plain bearing are always fully separated by a film of lubricant. Under such conditions
friction depends on the rheological properties of the lubricant and wear normally does not occur.
If hydrodynamic operation cannot be ensured, boundary lubrication prevails and wear of the bearing and mating
material is likely. This may be during the starting or running down phase of a hydrodynamic plain bearing or when
high loads, low sliding velocities, poor lubrication or oscillating movements prevent hydrodynamic action.
5 Test methods
Figures 1 and 2 show schematic drawings of the two possible specimen assemblies.
5.1 Test method A: pin-on-disc
See Figure 1.
Key
1 Disc or ring
2 Pin or block
Figure 1 — Test method pin-on-disc
3

---------------------- Page: 9 ----------------------

SIST ISO 7148-1:2002
© ISO
ISO 7148-1:1999(E)
5.2 Test method B: block-on-ring
see Figure 2.
Key
1 Disc or ring
2 Pin or block
Figure 2 — Test method block-on-ring
6 Test specimens
6.1 Disc
The disc shall have the followi
...

NORME ISO
INTERNATIONALE 7148-1
Deuxième édition
1999-11-01
Paliers lisses — Essai du comportement
tribologique des matériaux antifriction —
Partie 1:
Essai des matériaux métalliques
Plain bearings — Testing of the tribological behaviour of bearing
materials —
Part 1: Testing of bearing metals
A
Numéro de référence
ISO 7148-1:1999(F)

---------------------- Page: 1 ----------------------
ISO 7148-1:1999(F)

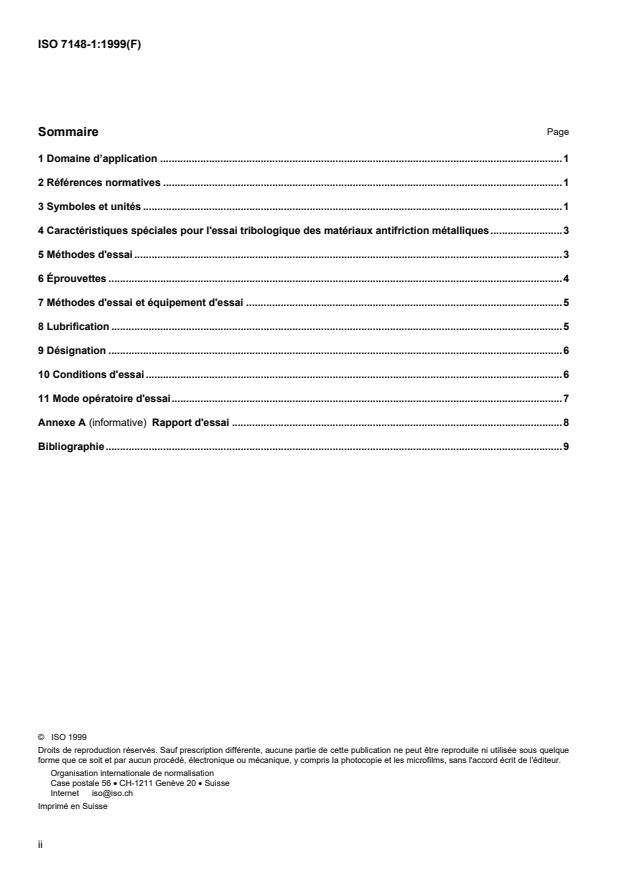

Sommaire Page
1 Domaine d’application .1
2 Références normatives .1
3 Symboles et unités .1
4 Caractéristiques spéciales pour l'essai tribologique des matériaux antifriction métalliques.3
5 Méthodes d'essai .3
6 Éprouvettes .4
7 Méthodes d'essai et équipement d'essai .5
8 Lubrification .5
9 Désignation .6
10 Conditions d'essai .6
11 Mode opératoire d'essai.7
Annexe A (informative) Rapport d'essai .8
Bibliographie.9
©  ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
© ISO
ISO 7148-1:1999(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente partie de l’ISO 7148 peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas
avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 7148-1 a été élaborée par le comité technique ISO/TC 123 Paliers lisses, sous-comité
SC 2 Matériaux et lubrifiants, leurs propriétés, caractéristiques, méthodes d'essais et conditions d'essais.
Cette deuxième édition annule et remplace la première édition ISO 7148-1:1985), dont elle constitue une révision
technique.
L'ISO 7148 comprend les parties suivantes, présentées sous le titre général Paliers lisses — Essai du
comportement tribologique des matériaux antifriction:
 Partie 1: Essai des matériaux métalliques
 Partie 2: Essai des matériaux pour paliers à base de polymère
L’annexe A de la présente partie de l’ISO 7148 est donnée uniquement à titre d’information.
iii

---------------------- Page: 3 ----------------------
NORME INTERNATIONALE  © ISO ISO 7148-1:1999(F)
Paliers lisses — Essai du comportement tribologique des
matériaux antifriction —
Partie 1:
Essai des matériaux métalliques
1 Domaine d’application
La présente partie de l'ISO 7148 spécifie les essais tribologiques des matériaux antifriction métalliques pour les
paliers lisses dans des conditions de lubrification limites.
Les modes opératoires d'essai décrits dans la présente partie de l'ISO 7148 permettent de comparer le
comportement au frottement et à l'usure des paliers dans différents cas de combinaisons de matériaux antifriction,
de surfaces conjuguées et de lubrifiants, et ainsi de faciliter le choix du matériau antifriction pour un palier
fonctionnant à plusieurs reprises ou pendant de longues périodes dans des conditions de lubrification limites, à
faible vitesse et en glissement continu. Les conditions d'essai pouvant ne pas être similaires, les valeurs de
frottement et d'usure mesurées peuvent varier d'une installation d'essai à l'autre.
Les résultats d'essai ne donnent des informations utiles pour une application pratique que si tous les paramètres
d'influence sont identiques. Plus les conditions d'essai dévient de l'application réelle, plus grande est l'incertitude
quant à l'applicabilité des résultats.
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente partie de l'ISO 7148. Pour les références datées, les amendements ultérieurs
ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la
présente partie de l'ISO 7148 sont invitées à rechercher la possibilité d’appliquer l’édition la plus récente du
document normatif indiqué ci-après. Pour les références non datées, la dernière édition du document normatif en
référence s'applique. Les membres de l’ISO et de la CEI possèdent le registre des Normes internationales en
vigueur.
ISO 4385, Paliers lisses — Essais de compression des matériaux antifriction.
3 Symboles et unités
Voir Tableau 1.
1

---------------------- Page: 4 ----------------------
© ISO
ISO 7148-1:1999(F)
Tableau 1 — Symboles et unités
Symbole Terme Unité
A, B Méthode d'essai —
a Distance de glissement km
A Allongement à la rupture %
5
f Coefficient de frottement; rapport entre la force de frottement et la force —
normale, c'est-à-dire:
F
f
f =
F
n
F Force de frottement N
f
F Force normale N
n
Rapport de recouvrement (zone de contact divisée par la zone d'usure) —
K
A
Coefficient d'usure, taux d'usure volumétrique par rapport à la force normale,
c'est-à-dire:
K 3 .
w
mm /(N km)
V w
w v
K = =
w
Fa·F
n n
l Usure linéaire mesurée à partir d'une variation de distance mm
w
me Matériau antifriction métallique —
m Masse de matériau enlevée par usure g
w
Rugosité de surface μm
Ra
2
R Limite de compression à 0,2 %
d0,2 N/mm
2
R Résistance à la traction
N/mm
m
2
R Limite conventionnelle d'élasticité à 0,2%
p0,2 N/mm
Température des éprouvettes à proximité de la surface de glissement °C
T
pendant des essais en régime normal stabilisé
T Température ambiante °C
amb
T Température du lubrifiant °C
L
Durée de l'essai h
t
Ch
m/s
U Vitesse de glissement
3
V Matériau enlevé par usure à partir d'une variation de volume
mm
w
Taux d'usure linéique, à savoir:
w mm/km
l
l
w
w =
l
a
Taux d'usure volumétrique, à savoir:
3
w
v mm /km
V
w
w =
v
a
Viscosité du lubrifiant .
h
mPa s
2

---------------------- Page: 5 ----------------------
© ISO
ISO 7148-1:1999(F)
4 Caractéristiques spéciales pour l'essai tribologique des matériaux antifriction
métalliques
Les paliers lisses composés de matériaux métalliques requièrent habituellement une lubrification (à l'aide d'huile ou
de graisse) afin de garantir un faible taux de frottement et d'usure.
Si possible, il convient de concevoir les paliers lisses lubrifiés afin qu'ils fonctionnent dans des conditions
hydrodynamiques, dans lesquelles les surfaces de glissement du tourillon et du palier lisse sont toujours
entièrement séparées par un film de lubrifiant. Dans ces conditions, le frottement dépend des caractéristiques
rhéologiques du lubrifiant, et généralement, aucune usure ne se produit.
Si un fonctionnement hydrodynamique ne peut être garanti, la lubrification limite prévaut et le risque d'usure du
matériau antifriction et du matériau conjugué est réel. Cette usure peut se produire pendant la phase de démarrage
ou d'arrêt d'un palier lisse hydrodynamique ou lorsque des charges élevées, des faibles vitesses de glissement,
une lubrification insuffisante ou des mouvements oscillatoires empêchent l'action hydrodynamique.
5 Méthodes d'essai
Les Figures 1 et 2 représentent les schémas de deux assemblages d'éprouvettes possibles.
5.1 Méthode d'essai A: pion sur disque
Voir Figure 1.
Légende
1  Disque ou anneau
2  Pion ou cale
Figure 1 — Méthode d'essai pion sur disque
3

---------------------- Page: 6 ----------------------
© ISO
ISO 7148-1:1999(F)
5.2 Méthode d'essai B: cale sur anneau
Voir Figure 2.
Légende
1  Disque ou anneau
2  Pion ou cale
Figure 2 — Méthode d'essai cale sur anneau
6 Éprouvettes
6.1 Disque
Le disque doit avoir les dimensions recommandées suivantes:
Diamètre d : de 40 mm à 110 mm
1
Largeur b: de 8 mm à 12 mm
Le diamètre de la glissière doit être noté dans le rapport d’essai.
6.2 Anneau
L'anneau doit avoir un diamètre extérieur d compris entre 40 mm et 80 mm, et la largeur b de l'anneau doit être
1 1
supérieure à la largeur b de la cale.
2
4

---------------------- Page: 7 ----------------------
© ISO
ISO 7148-1:1999(F)
6.3 Pion
Le pion doit avoir, de préférence, un diamètre d compris entre 3 mm et 10 mm.
2
6.4 Cale
La section transversale de la cale doit être comprise entre 5 mm et 10 mm de hauteur et entre 5 mm et 10 mm de
largeur.
6.5 Préparation des éprouvettes
Après préparation de la surface d'essai avec les mêmes méthodes d'usinage afin d'obten
...
