Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 4018
Fourth edition
2011-04-01
Hexagon head screws — Product grade C
Vis à tête hexagonale entièrement filetées — Grade C
Reference number
ISO 4018:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 4018:2011(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4018:2011(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4018 was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 10, Product
standards for fasteners.
This fourth edition cancels and replaces the third edition (ISO 4018:1999), of which it constitutes a minor
revision.
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4018:2011(E)

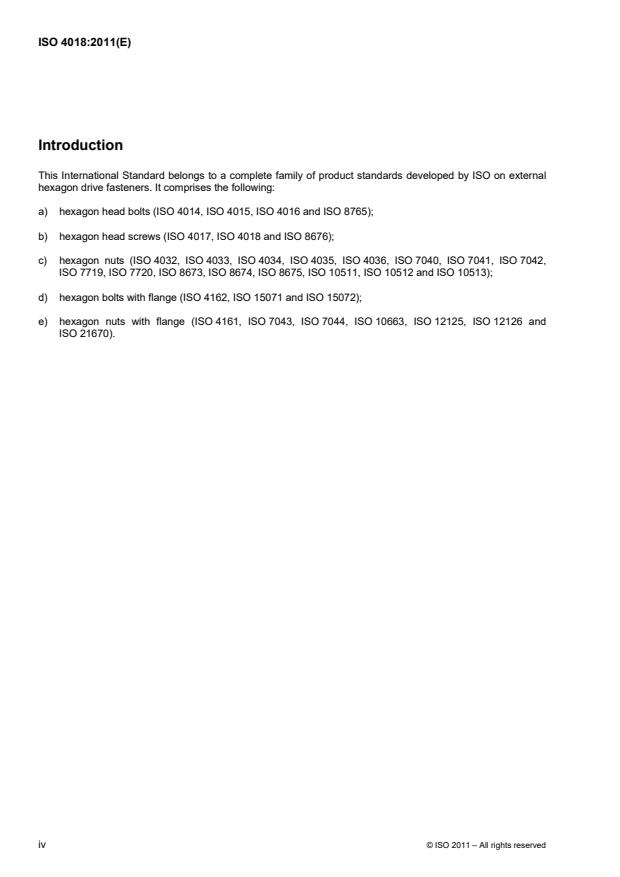

Introduction
This International Standard belongs to a complete family of product standards developed by ISO on external
hexagon drive fasteners. It comprises the following:
a) hexagon head bolts (ISO 4014, ISO 4015, ISO 4016 and ISO 8765);
b) hexagon head screws (ISO 4017, ISO 4018 and ISO 8676);
c) hexagon nuts (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041, ISO 7042,
ISO 7719, ISO 7720, ISO 8673, ISO 8674, ISO 8675, ISO 10511, ISO 10512 and ISO 10513);
d) hexagon bolts with flange (ISO 4162, ISO 15071 and ISO 15072);
e) hexagon nuts with flange (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126 and
ISO 21670).
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 4018:2011(E)
Hexagon head screws — Product grade C
1 Scope
This International Standard specifies the characteristics of hexagon head screws with threads from M5 up to
and including M64, of product grade C.
NOTE This type of product is the same as that covered by ISO 4016 with the exception of threading up to head.
If, in special cases, specifications other than those listed in this International Standard are required, they can
be selected from existing International Standards, for example ISO 724, ISO 888, ISO 898-1, ISO 965-1 and
ISO 4759-1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 724, ISO general-purpose metric screw threads — Basic dimensions
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-1, ISO general-purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 3269, Fasteners — Acceptance inspection
ISO 4042, Fasteners — Electroplated coatings
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings
© ISO 2011 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 4018:2011(E)
3 Dimensions
See Figure 1 and Tables 1 and 2.
Symbols and descriptions of dimensions are specified in ISO 225.
Dimensions in millimetres
a e
β = 15° to 30°. Reference datum for d .
w
b f
End without special requirements. d ≈ pitch diameter.
s
c g
Incomplete thread u u 2P. Permissible shape.
d
Washer face permissible.
Figure 1
2 © ISO 2011 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 4018:2011(E)
© ISO 2011 – All rights reserved 3
Table 1 — Preferred threads
Dimensions in millimetres
Thread, d M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64
a
P 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
max. 2,4 3 4 4,5 5,3 6 7,5 9 10,5 12 13,5 15 16,5 18
a
min. 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
c max. 0,5 0,5 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 1 1 1 1
d max. 6 7,2 10,2 12,2 14,7 18,7 24,4 28,4 35,4 42,4 48,6 56,6 67 75
a
d min. 6,74 8,74 11,47 14,47 16,47 22 27,7 33,25 42,75 51,11 59.95 69,45 78,66 88,16
w
e min. 8,63 10,89 14,2 17,59 19,85 26,17 32,95 39,55 50,85 60,79 71,3 82,6 93,56 104,86
nom. 3,5 4 5,3 6,4 7,5 10 12,5 15 18,7 22,5 26 30 35 40
k
max. 3,875 4,375 5,675 6,85 7,95 10,75 13,4 15,9 19,75 23,55 27,05 31,05 36,25 41,25
min. 3,125 3,625 4,925 5,95 7,05 9,25 11,6 14,1 17,65 21,45 24,95 28,95 33,75 38,75
b
k min. 2,19 2,54 3,45 4,17 4,94 6,48 8,12 9,87 12,36 15,02 17,47 20,27 23,63 27,13
w
r min. 0,2 0,25 0,4 0,4 0,6 0,6 0,8 0,8 1 1 1,2 1,6 2 2
nom. = max. 8,00 10,00 13,00 16,00 18,00 24,00 30,00 36 46 55,0 65,0 75,0 85,0 95,0
s
min. 7,64 9,64 12,57 15,57 17,57 23,16 29,16 35 45 53,8 63,1 73,1 82,8 92,8
c
l
nom. min. max.
10 9,25 10,75
12 11,1 12,9
16 15,1 16,9
20 18,95 21,05
25 23,95 26,05
30 28,95 31,05
35 33,75 36,25
40 38,75 41,25
45 43,75 46,25
50 48,75 51,25
55 53,5 56,5
60 58,5 61,5
65 63,5 66,5
70 68,5 71,5
80 78,5 81,5
---------------------- Page: 7 ----------------------
ISO 4018:2011(E)
4 © ISO 2011 – All rights reserved
Table 1 (continued)
Dimensions in millimetres
Thread, d M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64
c
l
nom. min. max.
90 88,25 91,75
100 98,25 101,75
110 108,25 111,75
120 118,25 121,75
130 12
...
NORME ISO
INTERNATIONALE 4018
Quatrième édition
2011-04-01
Vis à tête hexagonale entièrement
filetées — Grade C
Hexagon head screws — Product grade C
Numéro de référence
ISO 4018:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 4018:2011(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4018:2011(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 4018 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation, sous-comité SC 10,
Normes de produits pour éléments de fixation.
Cette quatrième édition annule et remplace la troisième édition (ISO 4018:1999), dont elle constitue une
révision mineure.
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4018:2011(F)

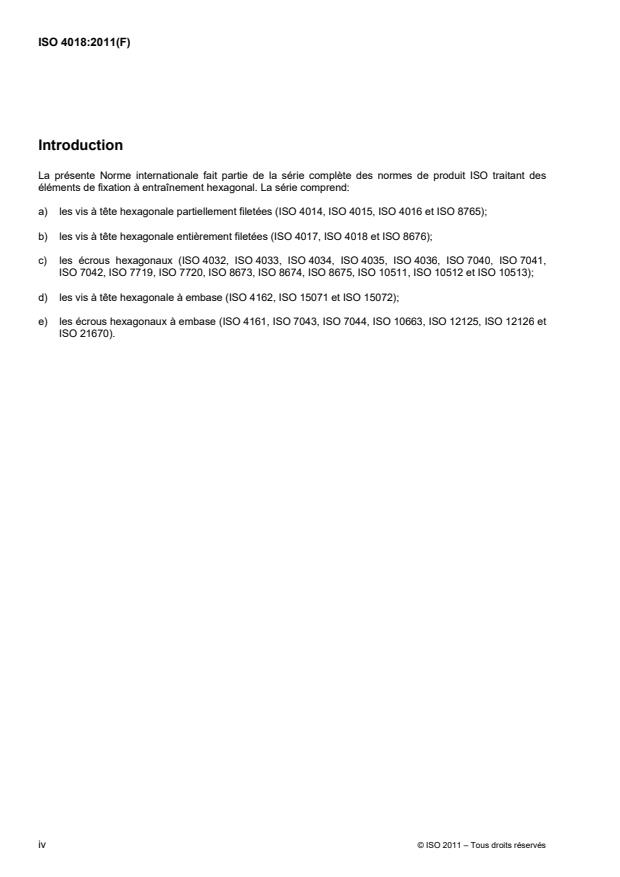

Introduction
La présente Norme internationale fait partie de la série complète des normes de produit ISO traitant des
éléments de fixation à entraînement hexagonal. La série comprend:
a) les vis à tête hexagonale partiellement filetées (ISO 4014, ISO 4015, ISO 4016 et ISO 8765);
b) les vis à tête hexagonale entièrement filetées (ISO 4017, ISO 4018 et ISO 8676);
c) les écrous hexagonaux (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041,
ISO 7042, ISO 7719, ISO 7720, ISO 8673, ISO 8674, ISO 8675, ISO 10511, ISO 10512 et ISO 10513);
d) les vis à tête hexagonale à embase (ISO 4162, ISO 15071 et ISO 15072);
e) les écrous hexagonaux à embase (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126 et
ISO 21670).
iv © ISO 2011 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 4018:2011(F)
Vis à tête hexagonale entièrement filetées — Grade C
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des vis à tête hexagonale entièrement filetées
de diamètre de filetage M5 à M64 inclus, de grade C.
NOTE Ce type de produit est le même que celui qui est traité dans l'ISO 4016, à l'exception du filetage jusque sous
tête.
Si, dans des cas particuliers, des spécifications autres que celles figurant dans la présente Norme
internationale sont requises, elles peuvent être prises dans les Normes internationales existantes, par
exemple l'ISO 724, l'ISO 888, l'ISO 898-1, l'ISO 965-1 et l'ISO 4759-1.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 724, Filetages métriques ISO pour usages généraux — Dimensions de base
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetés de classes de qualités spécifiées — Filetage à pas gros et filetages à pas
fin
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 3269, Éléments de fixation — Contrôle de réception
ISO 4042, Éléments de fixation — Revêtements électrolytiques
ISO 4759-1, Tolérances pour éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Éléments de fixation — Revêtements non électrolytiques de lamelles de zinc
© ISO 2011 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 4018:2011(F)
3 Dimensions
Voir Figure 1 et Tableaux 1 et 2.
Les symboles et la description des dimensions sont spécifiés dans l'ISO 225.
Dimensions en millimètres
a e
β = 15° à 30°. Axe de référence pour d .
w
b f
Extrémité sans exigence particulière. d ≈ diamètre sur flancs du filet.
s
c g
Filetage incomplet u u 2P. Forme admise.
d
Collerette admise.
Figure 1
2 © ISO 2011 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 4018:2011(F)
© ISO 2011 – Tous droits réservés 3
Tableau 1 — Filetages préférentiels
Dimensions en millimètres
Filetage, d M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64
a
P 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
max. 2,4 3 4 4,5 5,3 6 7,5 9 10,5 12 13,5 15 16,5 18
a
min. 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6
c max. 0,5 0,5 0,6 0,6 0,6 0,8 0,8 0,8 0,8 0,8 1 1 1 1
d max. 6 7,2 10,2 12,2 14,7 18,7 24,4 28,4 35,4 42,4 48,6 56,6 67 75
a
d min. 6,74 8,74 11,47 14,47 16,47 22 27,7 33,25 42,75 51,11 59.95 69,45 78,66 88,16
w
e min. 8,63 10,89 14,2 17,59 19,85 26,17 32,95 39,55 50,85 60,79 71,3 82,6 93,56 104,86
nom. 3,5 4 5,3 6,4 7,5 10 12,5 15 18,7 22,5 26 30 35 40
k max. 3,875 4,375 5,675 6,85 7,95 10,75 13,4 15,9 19,75 23,55 27,05 31,05 36,25 41,25
min. 3,125 3,625 4,925 5,95 7,05 9,25 11,6 14,1 17,65 21,45 24,95 28,95 33,75 38,75
b
k min. 2,19 2,54 3,45 4,17 4,94 6,48 8,12 9,87 12,36 15,02 17,47 20,27 23,63 27,13
w
r min. 0,2 0,25 0,4 0,4 0,6 0,6 0,8 0,8 1 1 1,2 1,6 2 2
nom. = max. 8,00 10,00 13,00 16,00 18,00 24,00 30,00 36 46 55,0 65,0 75,0 85,0 95,0
s
min. 7,64 9,64 12,57 15,57 17,57 23,16 29,16 35 45 53,8 63,1 73,1 82,8 92,8
c
l
nom. min. max.
10 9,25 10,75
12 11,1 12,9
16 15,1 16,9
20 18,95 21,05
25 23,95 26,05
30 28,95 31,05
35 33,75 36,25
40 38,75 41,25
45 43,75 46,25
50 48,75 51,25
55 53,5 56,5
60 58,5 61,5
65 63,5 66,5
70 68,5 71,5
80 78,5 81,5
---------------------- Page: 7 ----------------------
ISO 4018:2011(F)
4 © ISO 2011 – Tous droits réservés
Tableau 1 (suite)
Dimensions en millimètres
Filetage, d M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64
c
l
nom. min. max.
90 88,25 91,75
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
