ISO 15510:2014
(Main)Stainless steels — Chemical composition
Stainless steels — Chemical composition
ISO 15510:2014 lists the chemical compositions of stainless steels agreed by ISO/TC 17/SC 4, mainly on the basis of a composition of the specifications in existing ISO, ASTM, EN, JIS, and GB (Chinese) standards. They apply to all wrought product forms including ingots and semi-finished material.
Aciers inoxydables — Composition chimique
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 15510
Second edition
2014-05-15
Stainless steels — Chemical
composition
Aciers inoxydables — Composition chimique
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Chemical composition . 1
5 Designation of comparable steels . 1
Annex A (informative) Designation of the steels given in Table 1 and of comparable grades
covered in various designation systems .17
Annex B (informative) Designation of the steels given in Table 1 and of comparable grades
covered in various International Standards .42
Annex C (informative) Classification of grades .52
Annex D (informative) Density values for stainless steels.55
Bibliography .61

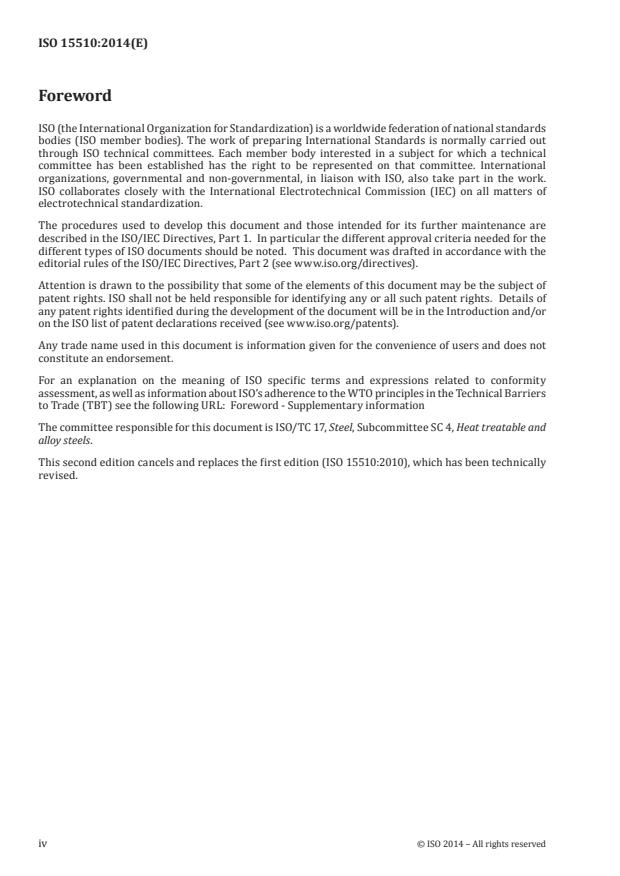

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 17, Steel, Subcommittee SC 4, Heat treatable and
alloy steels.
This second edition cancels and replaces the first edition (ISO 15510:2010), which has been technically
revised.
iv © ISO 2014 – All rights reserved
INTERNATIONAL STANDARD ISO 15510:2014(E)
Stainless steels — Chemical composition
1 Scope
This International Standard lists the chemical compositions of stainless steels agreed by ISO/TC 17/SC 4,
mainly on the basis of a composition of the specifications in existing ISO, ASTM, EN, JIS, and GB (Chinese)
standards. They apply to all wrought product forms including ingots and semi-finished material.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO/TS 4949, Steel names based on letter symbols
ISO 6929, Steel products — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definition given in ISO 6929 and the following apply.
3.1
stainless steel
steel with at least 10,5 % (mass fraction) Cr and maximum 1,2 % (mass fraction) C
Note 1 to entry: For the classification of stainless steels according to their structure, composition and application,
see Annex C.
4 Chemical composition
The chemical composition of stainless steels approved by ISO/TC 17/SC 4 is given in Table 1.
WARNING — Due to hazardous effects to health and environmental problems of lead (Pb), it is
recommended to use steels with sulfur additions instead. These steels generally have comparable
properties relating to machinability.
NOTE If, in special cases, for example, an ISO committee charged with the establishment or revision
of a standard for a specific product or application of stainless steels sees the necessity of deviating from the
specifications in Table 1, it should inform ISO/TC 17/SC 4 (Secretariat’s address: FES/DIN, Postfach 10 51 45,
40042 Dusseldorf, Germany) of the reasons for this and try, before such deviations are considered, to achieve
consensus for a corresponding modification to Table 1.
5 Designation of comparable steels
For the steel grades covered by this International Standard, the steel names as given in the tables are
allocated in accordance with ISO/TS 4949.
For the steel grades covered by this International Standard, the steel numbers as given in the tables are
based on a 10-digit code presented in 4 subgroups of digits: 4 digits-3 digits-2 digits-1 digit.
XXXX-YYY-ZZ-A
The steel number of each grade is based on a decision of the ISO/TC 17/SC 4 group, taking into account
several commonly used existing standards and designations.
In particular, the principles below have been used for the steel numbers.
— The first subgroup contains four digits and is comparable to the European designation (EN numbers):
keeping the number on the right side and dropping the “1”.
— The second subgroup contains three digits and refers, in most cases, to the three middle digits of the
UNS number used by ASTM. In the case of the ISO designation, contrary to the UNS system, no letter
(an S or an N in the case of stainless steels) is used as a start. This 3-digit subgroup allows reference
to the obsolete AISI numbers or to the numerical part of the standard designations used in other
countries, such as Japan (JIS) and China (GB).
— The third subgroup contains two digits. In most cases, similar principles to those used in the UNS
have been adopted. Care should be taken because some differences can exist among UNS, Chinese,
and ISO designations (see Table 2). The principles stated in Table 2 apply within each YYY series.
— The last digit is a single letter that allows the reader to identify, in a simple way, if the grade
composition corresponds exactly to that included in one or more of the four existing standard
practices from Europe, the USA, Japan, or China. If the composition is a compromise between several
standards, it is then a new and genuine ISO composition. The last digit of the ISO designation is then
I (see Table 3).
Table 4 gives complementary explanations for the use of the ISO numbering system through examples.
Tables A.1, A.2, and A.3 in Annex A give the designations of stainless steels which are listed in other
designation systems and are identical or comparable to the grades in Table 1. In Table A.1, the sequence
of steels is the same as in Table 1. In Table A.2, the sequence is given in the order of the three middle
digits defined by the first three UNS numbers. In Table A.3, the sequence is given in the order of the
European system.
Table B.1 in Annex B gives a list where the steel grades of Table 1 are to be found in other International
Standards.
Table D.1 in Annex D comprises density values for the steels given in Table 1.
NOTE 1 To compare similar grades, it is necessary to check each element before making a substitution.
NOTE 2 Steels in this International Standard and in ISO 16143-1 to ISO 16143-3 are listed according to a line
number (see Table A.1) with the following rules. The primary rule is ordering by austentic steels (without Mo),
austenitic steels with Mo, austentic steels with Ni/Co as the main alloying elements, austenitic-ferritic (duplex)
steels first without Mo then with Mo, ferritic steels first without Mo then with Mo, martensitic steels first without
Mo then with Mo and precipitation-hardening steels without and with Mo. The secondary rule is ordering by the
line numbers as given in Table A.1. The line number consists of two letters, two digits. and a last letter. For the
first letter ‘a’ means for austenitic steels, ‘d’ for duplex steels, ‘f’ for ferritic steels, ‘m’ for martensitic steels and
‘p’ for precipitation-hardening steels. The second letter means ‘P’ for pure without Mo, ‘M’ for molybdenum and
‘N’ for Ni/Co as the main alloying element. The next two digits are the sum of the main alloying elements of Cr, Mo
and Ni/Mn/Co (for the ferritic and martensitic steels it is only the sum of Cr and Mo). The last digit stands for the
relative C-content (‘A’ means low carbon and ‘Z’ means high carbon). Although, for example, for the first some 25
austenitic steels are strictly ordered by this criteria it is not consequently applied when grouping of steel grades
with the same characteristics seems to be beneficial, like austenitic-maganese-alloyed steels or steels of the AISI
316 series. The line number is by no means a steel designation and it is not for commercial purposes.
2 © ISO 2014 – All rights reserved
Table 1 — International agreed specifications for the composition of stainless steels (applicable for cast analysis)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
a) Austenitic steels
b
X5CrNi17-7 4319-301-00-I AP24H 0,07 1,00 2,00 0,045 0,030 16,0 to 18,0 — 6,0 to 8,0 0,10 —
X12CrNi17-
4310-301-09-X AP24N 0,15 1,00 2,00 0,045 0,030 16,0 to 18,0 — 6,0 to 8,0 — —
X2CrNiN18-7 4318-301-53-I AP25A 0,030 1,00 2,00 0,045 0,015 16,0 to 18,5 — 6,0 to 8,0 0,10 to 0,20 —
X6CrNiCu17-8-2 4567-304-76-I AP25J 0,08 1,70 3,00 0,045 0,030 15,0 to 18,0 — 6,0 to 9,0 — Cu: 1,00 to 3,0
b
X10CrNi18-8 4310-301-00-I AP26L 0,05 to 0,15 2,00 2,00 0,045 0,030 16,0 to 19,0 0,80 6,0 to 9,5 0,10 —
b c
X2CrNi18-9 4307-304-03-I AP27B 0,030 1,00 2,00 0,045 0,030 17,5 to 19,5 — 8,0 to 10,5 0,10 —
b
X7CrNi18-9 4948-304-09-I AP27L 0,04 to 0,10 1,00 2,00 0,045 0,030 17,5 to 19,5 — 8,0 to 11,0 0,10 —
4325-302- 0,030 to
X9CrNi18-9 AP27N 1,00 2,00 0,045 0,030 17,0 to 19,0 — 8,0 to 10,0 0,10 —
00-E 0,15
e
X10CrNiS18-9 4305-303-00-I AP27M 0,12 1,00 2,00 0,060 ≥0,15 17,0 to 19,0 — 8,0 to 10,0 0,10 Cu:
X12CrNiSe18-9 4625-303-23-X AP27O 0,15 1,00 2,00 0,20 0,060 17,0 to 19,0 — 8,0 to 10,0 — Se: ≥0,15
X12CrNiSi18-9-3 4326-302-15-I AP27P 0,15 2,00 to 3,00 2,00 0,045 0,030 17,0 to 19,0 — 8,0 to 10,0 — —
b
X2CrNiN18-9 4311-304-53-I AP27A 0,030 1,00 2,00 0,045 0,030 17,5 to 19,5 — 8,0 to 11,0 0,12 to 0,22 —
X6CrNiCu18-9-2 4567-304-98-X AP27J 0,08 1,00 2,00 0,045 0,030 17,0 to 19,0 — 8,0 to 10,5 — Cu: 1,00 to 3,0
b
X3CrNiCu18-9-4 4567-304-30-I AP27F 0,04 1,00 2,00 0,045 0,030 17,0 to 19,0 — 8,0 to 10,5 0,10 Cu: 3,0 to 4,0
X6CrNiCuS18-9-2 4570-303-31-I AP27I 0,08 1,00 2,00 0,045 ≥0,15 17,0 to 19,0 0,60 8,0 to 10,0 0,10 Cu: 1,40 to 1,80
X12CrNiCuS18-9-3 4667-303-76-J AP27Q 0,15 1,00 3,00 0,20 ≥0,15 17,0 to 19,0 — 8,0 to 10,0 — Cu: 1,50 to 3,5
f
X5CrNiN19-9 4315-304-51-I AP28F 0,08 1,00 2,50 0,045 0,030 18,0 to 20,0 — 7,0 to 10,5 0,10 to 0,30 —
4560-304-
X3CrNiCu19-9-2 AP28D 0,035 1,00 1,50 to 2,00 0,045 0,015 18,0 to 19,0 — 8,0 to 9,0 0,10 Cu: 1,50 to 2,00
75-E
X6CrNiCu19-9-1 4649-304-76-J AP28I 0,08 1,00 2,00 0,045 0,030 18,0 to 20,0 — 8,0 to 10,5 — Cu: 0,70 to 1,30
4640-304- 0,030 to
X5CrNiCu19-6-2 AP28L 0,50 1,50 to 4,0 0,045 0,015 18,0 to 19,0 5,5 to 6,9 0,03 to 0,11 Cu: 1,30 to 2,00
76-E 0,08
b c
X5CrNi18-10 4301-304-00-I AP28E 0,07 1,00 2,00 0,045 0,030 17,5 to 19,5 — 8,0 to 10,5 0,10 —
b c
X6CrNiTi18-10 4541-321-00-I AP28G 0,08 1,00 2,00 0,045 0,030 17,0 to 19,0 — 9,0 to 12,0 — Ti: 5 × C to 0,70
b c
X7CrNiTi18-10 4940-321-09-I AP28O 0,04 to 0,10 1,00 2,00 0,045 0,030 17,0 to 19,0 — 9,0 to 12,0 — Ti: 5 × C to 0,80
Ti: 5 × C to 0,70
X6CrNiTiB18-10 4941-321-09-I AP28J 0,04 to 0,08 1,00 2,00 0,035 0,015 17,0 to 19,0 — 9,0 to 12,0 — B: 0,001 5 to
0,005 0
4 © ISO 2014 – All rights reserved
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
b c
X6CrNiNb18-10 4550-347-00-I AP28H 0,08 1,00 2,00 0,045 0,030 17,0 to 19,0 — 9,0 to 12,0 — Nb: 10 × C to 1,00
b c
X7CrNiNb18-10 4912-347-09-I AP28K 0,04 to 0,08 1,00 2,00 0,045 0,030 17,0 to 19,0 — 9,0 to 12,0 — Nb: 10 × C to 1,00
4650-304-
X2CrNiCu19-10 AP29A 0,030 1,00 2,00 0,045 0,015 18,5 to 20,0 — 9,0 to 10,0 0,08 Cu: 1,00
75-E
b c
X2CrNi19-11 4306-304-03-I AP30A 0,030 1,00 2,00 0,045 0,030 18,0 to 20,0 — 10,0 to 12,0 0,10 —
b
X6CrNi18-12 4303-305-00-I AP30I 0,08 1,00 2,00 0,045 0,030 17,0 to 19,0 — 10,5 to 13,0 0,10 —
X8CrNiNb16-13 4961-347-77-E AP29L 0,04 to 0,10 0,30 to 0,60 1,50 0,035 0,015 15,0 to 17,0 — 12,0 to 14,0 — Nb: 10 × C to 1,20
4818-304-
b
X6CrNiSiNCe19-10 AP29J 0,04 to 0,08 1,00 to 2,00 1,00 0,045 0,015 18,0 to 20,0 — 9,0 to 11,0 0,12 to 0,20 Ce: 0,03 to 0,08
15-E
X40CrNiWSi15-14-3-2 4867-316-77-J AP29P 0,35 to 0,45 1,50 to 2,50 0,60 0,040 0,030 14,0 to 16,0 — 13,0 to 15,0 — W: 2,00 to 3,00
4884-305-
X6CrNiSi18-13-4 AP31H 0,08 3,0 to 5,0 2,00 0,045 0,030 15,0 to 20,0 — 11,5 to 15,0 — —
00-X
4835-308-
X7CrNiSiNCe21-11 AP32N 0,05 to 0,10 1,40 to 2,00 0,80 0,040 0,030 20,0 to 22,0 — 10,0 to 12,0 0,14 to 0,20 Ce: 0,03 to 0,08
15-U
X15CrNiSi20-12 4828-305-09-I AP32R 0,20 1,50 to 2,50 2,00 0,045 0,030 19,0 to 21,0 — 11,0 to 13,0 0,10 —
4361-306-
X1CrNiSi18-15-4 AP33A 0,015 3,7 to 4,5 2,00 0,025 0,010 16,5 to 18,5 0,20 14,0 to 16,0 0,10 —
00-E
X8CrMnCuN17-8-3 4597-204-76-I AP25L 0,10 2,00 6,5 to 9,0 0,040 0,030 15,0 to 18,0 1,00 3,00 0,10 to 0,30 Cu: 2,00 to 3,5
X8CrMnNi19-6-3 4376-201-00-E AP28P 0,10 1,00 5,0 to 8,0 0,045 0,015 17,0 to 20,5 — 2,00 to 4,5 0,30 —
4615-201-
l
X3CrMnNiCu15-8-5-3 AP28C 0,030 1,00 7,0 to 9,0 0,040 0,010 14,0 to 16,0 0,80 4,5 to 6,0 0,02 to 0,06 Cu: 2,0 to 4,0
l
75-E
g b
X12CrMnNiN17-7-5 4372-201-00-I AP29O 0,15 1,00 5,5 to 7,5 0,045 0,030 16,0 to 18,0 — 3,5 to 5,5 0,05 to 0,25 —
X2CrMnNiN17-7-5 4371-201-53-I AP29B 0,030 1,00 6,0 to 8,0 0,045 0,015 16,0 to 17,5 — 3,5 to 5,5 0,15 to 0,25 Cu: 1,00
X6CrNiMnCu17-8-4-2 4617-201-76-J AP29I 0,08 1,70 3,0 to 5,0 0,045 0,030 15,0 to 18,0 — 6,0 to 9,0 — Cu: 1,00 to 3,0
X9CrMnNiCu17-8-5-2 4618-201-76-E AP30L 0,10 1,00 5,5 to 9,5 0,070 0,010 16,5 to 18,5 — 4,5 to 5,5 0,15 Cu: 1,00 to 2,50
X12CrMnNiN18-9-5 4373-202-00-I AP32O 0,15 1,00 7,5 to 10,0 0,060 0,030 17,0 to 19,0 — 4,0 to 6,0 0,15 to 0,30 —
X11CrNiMnN19-8-6 4369-202-91-I AP33L 0,07 to 0,15 0,50 to 1,00 5,0 to 7,5 0,030 0,015 17,5 to 19,5 — 6,5 to 8,5 0,20 to 0,30 —
X13CrMnNiN18-13-2 4020-241-00-X AP33M 0,15 1,00 11,0 to 14,0 0,045 0,030 16,5 to 19,0 — 0,5 to 2,5 0,20 to 0,45 —
4646-240-
X6CrMnNiCuN18-12-4 AP34H 0,02 to 0,10 1,00 10,5 to 12,5 0,050 0,015 17,0 to 19,0 0,50 3,5 to 4,5 0,20 to 0,30 Cu: 1,50 to 3,0
76-E
4378-240-
X6CrMnNiN18-13-3 AP34I 0,08 1,00 11,5 to 14,5 0,060 0,030 17,0 to 19,0 — 2,3 to 2,7 0,20 to 0,40 —
00-X
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
4890-202-
X53CrMnNiN21-9-4 AP34V 0,48 to 0,58 0,35 8,0 to 10,0 0,040 0,030 20,0 to 22,0 — 3,25 to 4,5 0,35 to 0,50 —
09-X
X20CrNiN22-11 4824-308-09-J AP33Q 0,15 to 0,25 1,00 1,00 to 1,60 0,040 0,030 20,5 to 22,5 — 10,0 to 12,0 0,15 to 0,30 —
4950-309-
X6CrNi23-13 AP36J 0,04 to 0,08 0,70 2,00 0,035 0,015 22,0 to 24,0 — 12,0 to 15,0 0,10 —
08-E
X18CrNi23-13 4833-309-08-I AP36R 0,20 1,00 2,00 0,045 0,030 22,0 to 24,0 — 12,0 to 15,0 0,10 —
X6CrNi25-20 4951-310-08-I AP45L 0,04 to 0,10 0,70 2,00 0,035 0,015 24,0 to 26,0 — 19,0 to 22,0 0,10 —
X1CrNi25-21 4335-310-02-I AP46A 0,020 0,25 2,00 0,025 0,010 24,0 to 26,0 0,20 20,0 to 22,0 0,10 —
4845-310-
X8CrNi25-21 AP46L 0,10 1,50 2,00 0,045 0,030 24,0 to 26,0 — 19,0 to 22,0 0,10 —
08-E
4845-310-
X23CrNi25-21 AP46O 0,25 1,50 2,00 0,040 0,030 24,0 to 26,0 — 19,0 to 22,0 — —
09-X
4841-314-
X15CrNiSi25-21 AP46R 0,20 1,50 to 2,50 2,00 0,045 0,015 24,0 to 26,0 — 19,0 to 22,0 0,10 —
00-E
b) Austenitic steels with Mo
V: 0,15 to 0,40
4982-215- 0,80 to
X10CrNiMoMnNbVB15-10-1 AM32P 0,06 to 0,15 0,20 to 1,00 5,50 to 7,0 0,035 0,015 14,0 to 16,0 9,0 to 11,0 0,10 Nb: 0,75 to 1,25
00-E 1,20
B: 0,003 to 0,009
0,50 to
X6CrNiCuSiMo19-10-3-2 4660-315-77-I AM30J 0,08 0,50 to 2,50 2,00 0,045 0,030 17,0 to 20,5 8,5 to 11,5 — Cu: 1,50 to 3,5
1,50
0,50 to
X6CrNiSiCuMo19-13-3-3-1 4648-315-77-I AM33I 0,08 2,50 to 4,0 2,00 0,045 0,030 17,0 to 20,5 11,0 to 14,0 — Cu: 1,50 to 3,5
1,50
b c
0,030 1,00 2,00 0,045 0,030 16,5 to 18,5 2,00 to 10,0 to 12,5 0,12 to 0,22 —
X2CrNiMoN17-11-2 4406-316-53-I AM30B
3,00
2,00 to
X3CrNiCuMo17-11-3-2 4578-316-76-E AM30F 0,04 1,00 2,00 0,045 0,015 16,5 to17,5 10,0 to 11,0 0,10 Cu: 3,0 to 3,5
2,50
2,00 to
b c
X2CrNiMo17-12-2 4404-316-03-I AM31A 0,030 1,00 2,00 0,045 0,030 16,5 to18,5 10,0 to 13,0 0,10 —
3,00
2,00 to
b c
X5CrNiMo17-12-2 4401-316-00-I AM31I 0,08 1,00 2,00 0,045 0,030 16,0 to 18,0 10,0 to 13,0 0,10 —
3,00
2,00 to
b c
X6CrNiMoTi17-12-2 4571-316-35-I AM31F 0,08 1,00 2,00 0,045 0,030 16,5 to 18,5 10,5 to 13,5 — Ti: 5 × C to 0,70
2,50
2,00 to
b
X6CrNiMoNb17-12-2 4580-316-40-I AM31G 0,08 1,00 2,00 0,045 0,030 16,5 to 18,5 10,5 to 13,5 — Nb: 10 × C to 1,00
2,50
1,20 to
X6CrNiMoCu18-12-2-2 4665-316-76-J AM32I 0,08 1,00 2,00 0,045 0,030 17,0 to 19,0 10,0 to 14,0 — Cu: 1,00 to 2,50
2,75
6 © ISO 2014 – All rights reserved
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
2,50 to
b c
X2CrNiMo17-12-3 4432-316-03-I AM32A 0,030 1,00 2,00 0,045 0,030 16,5 to18,5 10,5 to 13,0 0,10 —
3,00
2,50 to
b c
X3CrNiMo17-12-3 4436-316-00-I AM32F 0,05 1,00 2,00 0,045 0,030 16,5 to 18,5 10,5 to 13,0 0,10 —
3,00
2,50 to
b c
X2CrNiMoN17-12-3 4429-316-53-I AM32B 0,030 1,00 2,00 0,045 0,030 16,5 to 18,5 10,5 to 13,0 0,12 to 0,22 —
3,00
2,00 to
X6CrNiMoN17-12-3 4495-316-51-J AM32H 0,08 1,00 2,00 0,045 0,030 16,0 to 18,0 10,0 to 14,0 0,10 to 0,22 —
3,0
2,00 to
X6CrNiMoS17-12-3 4494-316-74-J AM32K 0,08 1,00 2,00 0,045 ≥0,10 16,0 to 18,0 10,0 to 14,0 — —
3,0
4449-316- 2,25 to
X3CrNiMo18-12-3 AM33F 0,035 1,00 2,00 0,045 0,015 17,0 to 18,2 11,5 to 12,5 0,08 Cu: 1,00
76-E 2,75
2,00 to B: 0,001 5 to
X3CrNiMoBN17-13-3 4910-316-77-E AM33G 0,04 0,75 2,00 0,035 0,015 16,0 to 18,0 12,0 to 14,0 0,10 to 0,18
3,0 0,005 0
1,20 to
X2CrNiMoCu18-14-2-2 4647-316-75-X AM34A 0,030 1,00 2,00 0,045 0,030 17,0 to 19,0 12,0 to 16,0 — Cu: 1,00 to 2,50
2,75
4435-316-
X2CrNiMo17-14-3 AM34C 0,030 1,00 2,00 0,045 0,030 16,0 to 18,0 2,0 to 3,0 12,0 to 15,0 — —
03-X
2,50 to
X2CrNiMo18-14-3 4435-316-91-I AM35A 0,030 1,00 2,00 0,045 0,030 17,0 to 19,0 12,5 to 15,0 0,10 —
3,00
1,8 to
X30CrCrNiMoPB20-11-2 4879-317-77-J AM33R 0,25 to 0,35 1,00 1,20 0,18 to 0,25 0,030 19,0 to 21,0 10,0 to 12,0 — B: 0,001 to 0,010
2,50
3,00 to
b c
X2CrNiMoN18-12-4 4434-317-53-I AM34B 0,030 1,00 2,00 0,045 0,030 17,5 to 20,0 11,0 to 14,0 0,10 to 0,20 —
4,0
X2CrNiMoN17-13-5 4439-317-26-E AM35B 0,030 1,00 2,00 0,045 0,015 16,5 to 18,5 4,0 to 5,0 12,5 to 14,5 0,12 to 0,22 —
4445-317-
X6CrNiMo19-13-4 AM36I 0,08 1,00 2,00 0,045 0,030 18,0 to 20,0 3,0 to 4,0 11,0 to 15,0 0,10 —
00-U
b
X2CrNiMo19-14-4 4438-317-03-I AM37A 0,030 1,00 2,00 0,045 0,030 17,5 to 20,0 3,0 to 4,0 12,0 to 15,0 0,10 —
X2CrNiMoN18-15-5 4483-317-26-I AM38A 0,030 1,00 2,00 0,045 0,030 17,0 to 20,0 4,0 to 5,0 13,5 to 17,5 0,10 to 0,20 —
X3CrNiMo18-16-5 4476-317-92-X AM39F 0,04 1,00 2,50 0,045 0,030 16,0 to 19,0 4,0 to 6,0 15,0 to 17,0 — —
0,50 to
X4CrNiMoN25-14-1 4496-309-51-J AM40F 0,06 1,50 2,00 0,045 0,030 23,0 to 26,0 12,0 to 16,0 0,25 to 0,40 —
1,20
X1CrNiMoCuN20-18-7 4547-312-54-I AM45A 0,020 0,70 1,00 0,035 0,015 19,5 to 20,5 6,0 to 7,0 17,5 to 18,5 0,18 to 0,25 Cu: 0,50 to 1,00
4466-310- 2,00 to
X1CrNiMoN25-22-2 AM49A 0,020 0,70 2,00 0,025 0,010 24,0 to 26,0 21,0 to 23,0 0,10 to 0,16 —
50-E 2,50
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
Cu: 1,00 to 2,00
X1CrNiMoCuNW24-22-6 4659-312-66-I AM52B 0,020 0,70 2,0 to 4,0 0,030 0,010 23,0 to 25,0 5,5 to 6,5 21,0 to 23,0 0,35 to 0,50
W: 1,50 to 2,50
X1CrNiMoCuN24-22-8 4652-326-54-I AM54A 0,020 0,50 2,0 to 4,0 0,030 0,005 23,0 to 25,0 7,0 to 8,0 21,0 to 23,0 0,45 to 0,55 Cu: 0,30 to 0,60
X2CrNiMnMoN25-18-6-5 4565-345-65-I AM54B 0,030 1,00 5,0 to 7,0 0,030 0,015 24,0 to 26,0 4,0 to 5,0 16,0 to 19,0 0,30 to 0,60 Nb: 0,15
c) Austenitic steels with Ni/Co as main alloying elements
b
X3NiCr18-16 4389-384-00-I AN34F 0,04 1,00 2,00 0,045 0,030 15,0 to 17,0 — 17,0 to 19,0 0,10 —
X1NiCrMoCu22-20-5-2 4656-089-04-I AN47A 0,020 1,00 2,00 0,040 0,030 19,0 to 21,0 4,0 to 5,0 21,0 to 23,0 0,10 Cu: 1,00 to 2,00
X1NiCrMoCu25-20-5 4539-089-04-I AN50A 0,020 0,75 2,00 0,035 0,015 19,0 to 22,0 4,0 to 5,0 23,5 to 26,0 0,15 Cu: 1,00 to 2,00
X1NiCrMoCuN25-20-7 4529-089-26-I AN52A 0,020 0,75 2,00 0,035 0,015 19,0 to 21,0 6,0 to 7,0 24,0 to 26,0 0,15 to 0,25 Cu: 0,50 to 1,50
4478-083-
X2NiCrMoN25-21-7 AN53A 0,030 1,00 2,00 0,040 0,030 20,0 to 22,0 6,0 to 7,0 23,5 to 25,5 0,18 to 0,25 Cu: 0,75
67-U
X1CrNiMoCuN25-25-5 4537-310-92-E AN55A 0,020 0,70 2,00 0,030 0,010 24,0 to 26,0 4,7 to 5,7 24,0 to 27,0 0,17 to 0,25 Cu: 1,00 to 2,00
Al: 0,20 to 0,50
Co: 0,50
Cu: 0,50
4958-088- Nb: 0,10
X5NiCrAlTi31-20 AN51J 0,03 to 0,08 0,70 1,50 0,015 0,010 19,0 to 22,0 — 30,0 to 32,5 0,030
77-E Ti: 0,20 to 0,50
Al+Ti: 0,70
Ni+Co:30,0 to
32,5
Al: 0,15 to 0,45
4558-088-
X2NiCrAlTi32-20 AN52B 0,030 0,70 1,00 0,020 0,015 20,0 to 23,0 — 32,0 to 35,0 — Ti: [8 × (C+N)] to
90-E
0,60
Al: 0,20 to 0,65
Co: 0,50
4959-088- Cu: 0,50
X8NiCrAlTi32-20 AN52L 0,05 to 0,10 0,70 1,50 0,015 0,010 19,0 to 22,0 — 30,0 to 34,0 0,030
77-E Ti: 0,20 to 0,65
Ni+Co:30,0 to
34,0
Al: 0,15 to 0,60
X8NiCrAlTi32-21 4876-088-00-I AN53L 0,10 1,00 1,50 0,015 0,015 19,0 to 23,0 — 30,0 to 34,0 — Ti:0,15 to 0,60
Cu: 0,70
Cu: 0,75
4959-088- Fe: ≥39,5
X7NiCrAlTi33-21 AN54L 0,05 to 0,10 1,00 1,50 0,045 0,015 19,0 to 23,0 — 30,0 to 35,0 —
10-U Ti: 0,15 to 0,60
Al: 0,15 to 0,60
8 © ISO 2014 – All rights reserved
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
Cu: 0,75
Fe: ≥39,5
4959-088-
X8NiCrAlTi33-21 AN54M 0,06 to 0,10 1,00 1,50 0,040 0,015 19,0 to 23,0 — 30,0 to 35,0 — Ti: 0,15 to 0,60
11-U
Al: 0,15 to 0,60
Al+Ti: 0,85 to 1,2
4864-083-
X13NiCr35-16 AN51O 0,15 1,50 2,00 0,040 0,030 14,0 to 17,0 — 33,0 to 37,0 — —
77-X
4657-080- 2,00 to Cu: 3,0 to 4,0
X4NiCrCuMo35-20-4-3 AN58F 0,07 1,00 2,00 0,045 0,035 19,0 to 21,0 32,0 to 38,0 —
20-U 3,00 Nb: (8 × C) to 1,00
4854-353-
X6NiCrSiNCe35-25 AN60J 0,04 to 0,08 1,20 to 2,00 2,00 0,040 0,015 24,0 to 26,0 — 34,0 to 36,0 0,12 to 0,20 Ce: 0,03 to 0,08
15-E
X1NiCrMoCu31-27-4 4563-080-28-I AN62A 0,020 0,70 2,00 0,030 0,010 26,0 to 28,0 3,0 to 4,0 30,0 to 32,0 0,10 Cu: 0,70 to 1,50
Co:18,5 to 21,0
X12CrNiCo- 2,50 to
4971-314-79-I AN64R 0,08 to 0,16 1,00 1,00 to 2,00 0,035 0,015 20,0 to 22,5 19,0 to 21,0 0,10 to 0,20 W: 2,00 to 3,0
MoWMnNNb21-20-20-3-3-2 3,5
Nb: 0,75 to 1,25
4479-089-
l
X1NiCrMoMnN34-27-6-5 AN72A 0,020 0,50 4,0 to 6,0 0,025 0,010 26,0 to 28,0 5,0 to 6,0 33,0 to 35,0 0,30 to 0,50 Cu: 0,50
l
36-U
d) Austenitic-ferritic (duplex) steels
4062-322-
l
X2CrNiN22-2 DP24A 0,030 1,00 2,00 0,040 0,010 21,5 to 24,0 0,45 1,00 to 2,90 0,16 to 0,28 —
l
02-U
4669-322-
l
X2CrCuNiN23-2-2 DP25A 0,045 1,00 1,00 to 3,00 0,040 0,030 21,5 to 24,0 0,50 1,00 to 3,00 0,12 to 0,20 Cu: 1,60 to 3,00
l
76-E
4162-321- 0,10 to
l
X2CrMnNiN21-5-1 DP27F 0,040 1,00 4,0 to 6,0 0,040 0,015 21,0 to 22,0 1,35 to 1,90 0,20 to 0,25 Cu: 0,10 to 0,80
l
01-E 0,80
0,10 to
X2CrNiN23-4 4362-323-04-I DP27B 0,030 1,00 2,00 0,035 0,015 22,0 to 24,5 3,5 to 5,5 0,05 to 0,20 Cu: 0,10 to 0,60
0,60
e) Austenitic-ferritic (duplex) steels with Mo
4482-320- 0,10 to
X2CrMnNiMoN21-5-3 DM29A 0,030 1,00 4,0 to 6,0 0,035 0,030 19,5 to 21,5 1,50 to 3,50 0,05 to 0,20 Cu: 1,00
01-X 0,60
2,50 to
X2CrNiMoSiMnN19-5-3-2-2 4424-315-00-I DM29B 0,030 1,40 to 2,00 1,20 to 2,00 0,035 0,030 18,0 to 19,0 4,3 to 5,2 0,05 to 0,10 —
3,0
2,50 to
h
X2CrNiMoN22-5-3 4462-318-03-I DM30A 0,030 1,00 2,00 0,035 0,015 21,0 to 23,0 4,5 to 6,5 0,10 to 0,22 —
3,5
4480-329- 1,00 to
X6CrNiMo26-4-2 DM32F 0,08 0,75 1,00 0,040 0,030 23,0 to 28,0 2,5 to 5,0 — —
00-U 2,00
4662-824- 1,00 to
l
X2CrNiMnMoCuN24-4-3-2 DM33A 0,030 0,70 2,50 to 4,0 0,035 0,005 23,0 to 25,0 3,0 to 4,5 0,20 to 0,30 Cu: 0,10 to 0,80
l
41-X 2,00
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
1,30 to
b
X3CrNiMoN27-5-2 4460-312-00-I DM34F 0,050 1,00 2,00 0,035 0,030 25,0 to 28,0 4,5 to 6,5 0,05 to 0,20 —
2,00
X2CrNiMoCuN25-6-3 4507-325-20-I DM34A 0,030 0,70 2,00 0,035 0,015 24,0 to 26,0 3,0 to 4,0 6,0 to 8,0 0,20 to 0,30 Cu: 1,00 to 2,50
X3CrNiMoCuN26-6-3-2 4507-325-50-X DM35F 0,04 1,00 1,50 0,040 0,030 24,0 to 27,0 2,9 to 3,9 4,5 to 6,5 0,10 to 0,25 Cu: 1,50 to 2,50
2,50 to
X2CrNiMoN25-7-3 4481-312-60-J DM35A 0,030 1,00 1,50 0,040 0,030 24,0 to 26,0 5,5 to 7,5 0,08 to 0,30 —
3,5
X2CrNiMoN25-7-4 4410-327-50-E DM36A 0,030 1,00 2,00 0,035 0,015 24,0 to 26,0 3,0 to 4,5 6,0 to 8,0 0,24 to 0,35 —
Cu: 0,50 to 1,00
X2CrNiMoCuWN25-7-4 4501-327-60-I DM36B 0,030 1,00 1,00 0,030 0,010 24,0 to 26,0 3,0 to 4,0 6,0 to 8,0 0,20 to 0,30
W: 0,50 to 1,00
4477-329- 1,50 to
l
X2CrNiMoN29-7-2 DM38A 0,030 0,80 0,80 to 1,50 0,030 0,030 28,0 to 30,0 5,8 to 7,5 0,30 to 0,40 Cu: 0,80
l
06-E 2,60
4658-327- Cu: 1,00
l
X2CrNiMoCoN28-8-5-1 DM42A 0,030 0,50 1,50 0,035 0,010 26,0 to 29,0 4,0 to 5,0 5,5 to 9,5 0,30 to 0,50
l
07-U Co: 0,50 to 2,00
4485-332-
l
X2CrNiMoN31-8-4 DM43A 0,030 0,80 1,50 0,035 0,010 29,0 to 33,0 3,0 to 5,0 6,0 to 9,0 0,40 to 0,60 Cu: 1,00
l
07-U
f) Ferritic steels
4030-410-
X2Cr12 FP12A 0,030 1,00 1,00 0,040 0,030 11,0 to 13,5 — — — —
90-X
4512-409-10- Ti: 6 × (C+N) to
mn b
X2CrTi12 FP12B 0,030 1,00 1,00 0,040 0,030 10,5 to 12,5 — 0,50 0,030
mn
I 0,65
X2CrNi12 4003-410-77-I FP12C 0,030 1,00 2,00 0,040 0,015 10,5 to 12,5 — 0,30 to 1,10 0,030 —
4600-410-
X2CrMnNiTi12 FP12D 0,030 1,00 1,00 to 2,50 0,015 0,015 11,0 to 13,0 — 0,30 to 1,00 0,025 Ti: 6 × C to 0,35
70-E
X6CrNiTi12 4516-409-75-I FP12F 0,08 1,00 2,00 0,040 0,015 10,5 to 12,5 — 0,50 to 1,50 0,030 Ti: 0,05 to 0,35
i b
X6Cr13 4000-410-08-I FP13G 0,08 1,00 1,00 0,040 0,030 11,5 to 14,0 — 0,75 — —
b
X6CrAl13 4002-405-00-I FP13H 0,08 1,00 1,00 0,040 0,030 11,5 to 14,0 — — — Al: 0,10 to 0,30
X10CrAlSi13 4724-405-77-I FP13L 0,12 0,70 to 1,40 1,00 0,040 0,015 12,0 to 14,0 — 1,00 — Al: 0,70 to 1,20
4012-429-
X10Cr15 FP15L 0,12 1,00 1,00 0,040 0,030 14,0 to 16,0 — — — —
00-X
X1CrNb15 4595-429-71-I FP15A 0,020 1,00 1,00 0,035 0,015 14,0 to 16,0 — — 0,020 Nb: 0,20 to 0,60
i b
X6Cr17 4016-430-00-I FP17I 0,08 1,00 1,00 0,040 0,030 16,0 to 18,0 — — — —
X7CrS17 4004-430-20-I FP17L 0,09 1,50 1,50 0,040 ≥0,15 16,0 to 18,0 0,60 — — —
Ti: 8 × (C+N) to
X2CrTi17 4520-430-70-I FP17A 0,025 0,50 0,50 0,040 0,015 16,0 to 18,0 — — 0,015
d
0,60
10 © ISO 2014 – All rights reserved
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
4510-430- Nb or Ti: 0,10 to
X2CrNb17 FP17B 0,030 0,75 1,00 0,040 0,030 16,0 to 19,0 — — —
36-X 1,00
b d
X3CrTi17 4510-430-35-I FP17F 0,05 1,00 1,00 0,040 0,030 16,0 to 19,0 — — 0,030 Ti: 0,15 to 0,75
X3CrNb17 4511-430-71-I FP17G 0,05 1,00 1,00 0,040 0,015 16,0 to 18,0 — — 0,030 Nb: 12 × C to 1,00
X6CrNi17-1 4017-430-91-E FP17H 0,08 1,00 1,00 0,040 0,015 16,0 to 18,0 — 1,20 to 1,60 — —
Ti: 8 × (C+N) to
d
X2CrCuTi18 4664-430-75-J FP18A 0,025 1,00 1,00 0,040 0,030 16,0 to 20,0 — — 0,025 0,80
Cu: 0,30 to 0,80
Ti: 0,10 to 0,60
4509-439-
X2CrTiNb18 FP18B 0,030 1,00 1,00 0,040 0,015 17,5 to 18,5 — — — Nb: 0,30+3 × C to
40-X
1,00
X10CrAlSi18 4742-430-77-I FP18N 0,12 0,70 to 1,40 1,00 0,040 0,015 17,0 to 19,0 — 1,00 — Al: 0,70 to 1,20
X8CrAl19-3 4764-442-72-J FP19N 0,10 1,50 1,00 0,040 0,030 17,0 to 21,0 — — — Al: 2,00 to 4,0
Nb:1,00
4607-445- Ti: [4 ×
X2CrNbTi20 FP20A 0,030 1,00 1,00 0,040 0,015 18,5 to 20,5 — — 0,030
00-E (C+N)+0,15] to
d
0,80
Cu: 0,50, Al: 0,05
4611-445- Ti: [4 ×
l
X2CrTi21 FP21A 0,030 1,00 1,00 0,050 0,050 19,0 to 22,0 0,50 0,50 —
l
70-E (C+N)+0,20] to
d
1,00
4621-445- Cu:0,10 to 1,00
X2CrNbCu21 FP21B 0,030 1,00 1,00 0,040 0,015 20,0 to 21,5 — — 0,030
00-E Nb: 0,20 to 1,00
Cu:0,30 to 0,80
X2CrTiCu22 4621-443-30-J FP22A 0,025 1,00 1,00 0,040 0,030 20,0 to 23,0 — — 0,025 Ti: 8 × (C+N) to
d
0,80
Cu: 0,50, Al: 0,05
4613-446- Ti: [4 ×
l
X2CrTi24 FP24A 0,030 1,00 1,00 0,050 0,050 22,0 to 25,0 0,50 0,50 —
l
70-E (C+N)+0,20] to
d
1,00
X10CrAlSi25 4762-445-72-I FP25N 0,12 0,70 to 1,40 1,00 0,040 0,015 23,0 to 26,0 — 1,00 — Al: 1,20 to 1,70
X15CrN26 4749-446-00-I FP26R 0,20 1,00 1,00 0,040 0,030 24,0 to 28,0 — 1,00 0,15 to 0,25 —
g) Ferritic steels with Mo
4589-429- 0,20 to
X5CrNiMoTi15-2 FM16H 0,08 1,00 1,00 0,040 0,015 13,5 to 15,5 1,00 to 2,50 — Ti: 0,30 to 0,50
70-E 1,20
0,20 to
X6CrMoS17 4105-430-20-X FM17K 0,08 1,50 1,50 0,040 0,15 to 0,35 16,0 to 18,0 — — —
0,60
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
0,75 to
b
X6CrMo17-1 4113-434-00-I FM18I 0,08 1,00 1,00 0,040 0,030 16,0 to 18,0 — — —
1,40
0,80 to
X6CrMoNb17-1 4526-436-00-I FM18J 0,08 1,00 1,00 0,040 0,015 16,0 to 18,0 — 0,040 Nb: 5xC to 1,00
1,40
0,40 to Ti+Nb+Zr:
X2CrMo19 4609-436-77-J FM19B 0,025 1,00 1,00 0,040 0,030 17,0 to 20,0 — 0,025
0,80 8x(C+N) to 0,80
0,75 to Ti+Nb+Zr:
X2CrMoNbTi18-1 4513-436-00-J FM19A 0,025 1,00 1,00 0,040 0,030 16,0 to 19,0 — 0,025
1,50 8x(C+N) to 0,80
1,75 to Ti: ≥ 4x (C+N) and
X2CrMoTi18-2 4521-444-00-I FM20B 0,025 1,00 1,00 0,040 0,015 17,0 to 20,0 — 0,030
2,50 0,15 ≤Ti ≤ 0,80 d
2,00 to Ti: 0,30 to 0,80
X2CrMoTiS18-2 4523-182-35-I FM20C 0,030 1,00 0,50 0,040 0,15 to 0,35 17,5 to 19,0 — —
2,50 (C+N) ≤ 0,040
0,70 to
X2CrMo23-1 4128-445-92-J FM24B 0,025 1,00 1,00 0,040 0,030 21,0 to 24, 0 — 0,025 —
1,50
1,50 to
X2CrMo23-2 4129-445-92-J FM25A 0,025 1,00 1,00 0,040 0,030 21,0 to 24,0 — 0,025 —
2,50
4131-446- 0,75 to
X1CrMo26-1 FM27A 0,010 0,40 0,40 0,030 0,020 25,0 to 27,5 — 0,015 —
92-C 1,50
(Ti + Nb):
4750-446-
X2CrMoNi27-4-2 FM31A 0,030 1,00 1,00 0,040 0,030 25,0 to 28,0 3,0 to 4,0 1,00 to 3,5 0,040 0,20 + 6 × (C+N)
60-U
to 1,00
1,50 to
X1CrMo30-2 4135-447-92-C FM32A 0,010 0,40 0,40 0,030 0,020 28,5 to 32,0 — 0,015 —
2,50
h) Martensitic steels
b
X12Cr13 4006-410-00-I MP13B 0,08 to 0,15 1,00 1,50 0,040 0,030 11,5 to 13,5 — 0,75 — —
X12CrS13 4005-416-00-I MP13C 0,08 to 0,15 1,00 1,50 0,040 ≥0,15 12,0 to 14,0 0,60 — — —
X13CrPb13 4642-416-72-J MP13A 0,15 1,00 1,00 0,040 0,030 11,5 to 13,5 — — — Pb: 0,05 to 0,30
4024-410-
X15Cr13 MP13F 0,12 to 0,17 1,00 1,00 0,040 0,015 12,0 to 14,0 — — — —
09-E
b
X20Cr13 4021-420-00-I MP13I 0,16 to 0,25 1,00 1,50 0,040 0,030 12,0 to 14,0 — — — —
b
X30Cr13 4028-420-00-I MP13M 0,26 to 0,35 1,00 1,50 0,040 0,030 12,0 to 14,0 — — — —
X33CrS13 4029-420-20-I MP13N 0,25 to 0,40 1,00 1,50 0,060 ≥0,15 12,0 to 14,0 0,60 0,60 — —
X33CrPb13 4643-420-72-J MP13O 0,26 to 0,40 1,00 1,00 0,040 0,030 12,0 to 14,0 — — — Pb: 0,05 to 0,30
b
X39Cr13 4031-420-00-I MP13P 0,36 to 0,42 1,00 1,00 0,040 0,030 12,5 to 14,5 — — — —
b
X46Cr13 4034-420-00-I MP13Q 0,43 to 0,50 1,00 1,00 0,040 0,030 12,5 to 14,5 — — — —
12 © ISO 2014 – All rights reserved
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
4035-420-
X46CrS13 MP13R 0,43 to 0,50 1,00 2,00 0,040 0,15 to 0,35 12,5 to 14,0 — — — —
74-E
b
X52Cr13 4038-420-00-I MP13U 0,48 to 0,55 1,00 1,00 0,040 0,030 12,5 to 14,5 — — — —
b
X60Cr13 4039-420-09-I MP13V 0,56 to 0,65 1,00 1,00 0,040 0,030 12,5 to 14,5 — — — —
X17CrNi16-2 4057-431-00-X MP16G 0,12 to 0,22 1,00 1,50 0,040 0,030 15,0 to 17,0 — 1,50 to 2,50 — —
X33Cr16 4058-429-99-J MP16O 0,25 to 0,40 1,00 1,00 0,040 0,030 15,0 to 17,0 — — — —
X14CrS17 4019-430-20-I MP17F 0,10 to 0,17 1,00 1,50 0,040 ≥0,15 16,0 to 18,0 0,60 — — —
4040-440-
X68Cr17 MP17U 0,60 to 0,75 1,00 1,00 0,040 0,030 16,0 to 18,0 0,75 0,60 — —
02-X
4041-440-
X85Cr17 MP17V 0,75 to 0,95 1,00 1,00 0,040 0,030 16,0 to 18,0 0,75 0,60 — —
03-X
X110Cr17 4023-440-04-I MP17W 0,95 to 1,20 1,00 1,00 0,040 0,030 16,0 to 18,0 0,75 0,60 — —
4025-440-
X110CrS17 MP17Z 0,95 to 1,20 1,00 1,25 0,060 ≥0,15 16,0 to 18,0 0,75 0,60 — —
74-X
19,0 to
X80CrSiNi20-2 4766-440-77-X MP20U 0,75 to 0,85 1,75 to 2,25 0,20 to 0,60 0,030 0,030 — 1,15 to 1,65 — —
20,50
i) Martensitic steels with Mo
0,30 to Nb: 0,20 to 0,60
X18CrMnMoNbVN12 4916-600-77-J MM12G 0,15 to 0,20 0,50 0,50 to 1,00 0,040 0,030 10,0 to 13,0 0,60 0,05 to 0,10
0,90 V: 0,10 to 0,40
0,75 to V: 0,20 to 0,30
X23CrMoWMnNiV12-1-1 4929-422-00-I MM13J 0,20 to 0,25 0,50 0,50 to 1,00 0,040 0,025 11,0 to 12,5 0,50 to 1,00 —
1,25 W: 0,75 to 1,25
X22CrMoV12-1 4923-422-77-E MM13H 0,18 to 0,24 0,50 0,40 to 0,90 0,025 0,015 11,0 to 12,5 0,8 to 1,2 0,30 to 0,80 — V: 0,25 to 0,35
0,30 to
X13CrMo13 4119-410-92-C MM13G 0,08 to 0,18 0,60 1,00 0,040 0,030 11,5 to 14,0 — — —
0,60
0,60 to
X38CrMo14 4419-420-97-E MM14P 0,36 to 0,42 1,00 1,00 0,040 0,015 13,0 to 14,5 — — —
1,00
4110-420- 0,50 to
X55CrMo14 MM14U 0,48 to 0,60 1,00 1,00 0,040 0,015 13,0 to 15,0 — — V: 0,15
69-E 0,80
0,30 to
X3CrNiMo13-4 4313-415-00-I MM14A 0,05 0,70 0,50 to 1,00 0,040 0,015 12,0 to 14,0 3,5 to 4,5 — —
1,00
0,50 to
X50CrMoV15 4116-420-77-E MM15U 0,45 to 0,55 1,00 1,00 0,040 0,015 14,0 to 15,0 — 0,15 V: 0,10 to 0,20
0,80
4415-415- 1,50 to Ti: 0,010
X2CrNiMoV13-5-2 MM15A 0,030 0,50 0,50 0,040 0,015 11,5 to 13,5 4,5 to 6,5 —
92-E 2,50 V: 0,10 to 0,50
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
0,80 to
X4CrNiMo16-5-1 4418-431-77-E MM17A 0,06 0,70 1,50 0,040 0,015 15,0 to 17,0 4,0 to 6,0 ≥0,020 —
1,50
0,80 to
X39CrMo17-1 4122-434-09-I MM18R 0,33 to 0,45 1,00 1,50 0,040 0,015 15,5 to 17,5 1,00 — —
1,30
1,00 to
X40CrMoVN16-2 4123-431-77-E MM18T 0,35 to 0,50 1,00 1,00 0,040 0,015 14,0 to 16,0 0,50 0,10 to 0,30 V: 1,50
2,50
j) Precipitation-hardening steels
Cu: 3,0 to 5,0
b
X5CrNiCuNb16-4 4542-174-00-I PP20I 0,07 1,00 1,50 0,040 0,030 15,0 to 17,0 0,60 3,0 to 5,0 —
Nb: 0,15 to 0,45
k
X7CrNiAl17-7 4568-177-00-I PP24L 0,09 1,00 1,00 0,040 0,015 16,0 to 18,0 — 6,5 to 7,8 — Al: 0,70 to 1,50
k) Precipitation-hardening steels with Mo
1,20 to Cu: 1,20 to 2,00
X5CrNiMoCuNb14-5 4594-155-92-E PM21I 0,07 0,70 1,00 0,040 0,015 13,0 to 15,0 5,0 to 6,0 —
2,00 Nb: 0,15 to 0,60
1,85 to Ti: 0,28 to 0,37
X1CrNiMoAlTi12-9-2 4530-455-77-E PM23A 0,015 0,10 0,10 0,010 0,005 11,5 to 12,5 8,5 to 9,5 0,01
2,15 Al: 0,60 to 0,80
1,85 to Ti: 0,28 to 0,40
X1CrNiMoAlTi12-10-2 4596-455-77-E PM24A 0,015 0,10 0,10 0,010 0,005 11,5 to 12,5 9,2 to 10,2 0,02
2,15 Al: 0,80 to 1,10
2,00 to
X8CrNiMoAl15-7-2 4532-157-00-I PM24M 0,10 1,00 1,20 0,040 0,015 14,0 to 16,0 6,5 to 7,8 — Al: 0,75 to 1,50
3,00
4534-138- 2,00 to
X3CrNiMoAl13-8-3 PM24H 0,05 0,10 0,20 0,010 0,008 12,3 to 13,2 7,5 to 8,5 0,010 Al: 0,90 to 1,35
00-X 3,00
4457-350-
X9CrNiMoN17-5-3 PM25M 0,07 to 0,11 0,50 0,50 to 1,25 0,040 0,030 16,0 to 17,0 2,5 to 3,2 4,0 to 5,0 0,07 to 0,13 —
00-X
Al: 0,15 to 0,50
4645-469-
e
X2CrNiMoCuAlTi12-9-4-3 PM25A 0,030 0,70 1,00 0,030 0,015 11,0 to 13,0 3,5 to 5,0 8,0 to 10,0 — Cu: 1,50 to 3,5
l
10-U
Ti: 0,50 to 1,20
Ti: 1,90 to 2,35
4980-662- 1,00 to Al: 0,35
j
X6NiCrTiMoVB25-15-2 PM42J 0,08 1,00 2,00 0,040 0,030 13,5 to 16,0 24,0 to 27,0 —
j
86-X 1,50 V: 0,10 to 0,50
B: 0,001 to 0,010
Ti: 1,80 to 2,10
X4NiCrMoTiMn- 4644-662-
PM43J 0,08 0,40 to 1,00 0,40 to 1,00 0,040 0,030 12,0 to 15,0 2,0 to 3,5 24,0 to 28,0 — Al: 0,35
SiB26-14-3-2 20-U
B: 0,001 to 0,010
14 © ISO 2014 – All rights reserved
Table 1 (continued)
a
Steel designation % (mass fraction)
ISO name ISO number Line number C Si Mn P S Cr Mo Ni N Others
a
Maximum values unless indicated otherwise.
b
Particular ranges of sulfur mass fraction can provide improvement of particular properties. For machinability, a controlled sulfur mass fraction of 0,015 % to 0,030 % is recommended. For weld-
ability, a controlled sulfur mass fraction of 0,008 % to 0,020 % can be beneficial. For polishability, a controlled sulfur mass fraction of 0,015 % maximum is recommended.
c
Where, for special reasons (e.g. hot workability or low magnetic permeability), it is necessary to minimize the ferrite content, the maximum nickel mass fraction can be increased by the following
amounts:
— by 0,50 % for steels X2CrNi18-9, X5CrNi18-10, X6CrNiMoTi17-12-2;
— by 1,00 % for steels X6CrNiTi18-10, X7CrNiTi18-10, X6CrNiNb18-10, X7CrNiNb18-10, X2CrNi19-11, X2CrNiMoN17-11-2, X5CrNiMo17-12-2, X3CrNiMo17-12-3, X2CrNiMoN17-12-3, X2CrNi-
MoN18-12-4;
— by 1,50 % for steels X2CrNiMo17-12-2, X2CrNiMo17-12-3.
d
Stabilization can be obtained by the use of titanium and/or niobium and/or zirconium. The equivalence shall be the following: Nb [% (mass fraction)] = Zr [% (mass fraction)] = 7/4 Ti [% (mass
fraction)].
e
Copper can be added up to 1,00 %. If it is added, it must be reported in the inspection document, provided such a document has been ordered.
f
Nb can be added up to 0,15 %.
g
For pressure purposes, a carbon limit of C ≤0,07 % is allowed.
h
For special applications, the lower limits of N, Cr, and Mo can be limited to 0,14 %, 22,0 %, and 3,0 %.
i
For certain applications, e.g. weldability or high-strength wire, a maximum of 0,12 % C can be agreed upon.
j
Steel grade 4980-662-86-X is also used as cryogenic steel grade with number 4606-662-86-X.
k
By special agreement, the steel, when intended for cold deformation, can also be ordered with 7,00 % to 8,30 % Ni.
l
Patented grade.
m
S40900 (4512-409-00-I) has been replaced by S40910, S40920 and S40930. Unless otherwise specified in the ordering information, an order specifying S40900 shall be satisfied by any one of
S40910 [with Ti: 6 × (C+N) to 0,50, Nb: ≤0,17], S40920 [with 8 × (C+N) ≤ Ti, Ti: 0,15 to 0,50 and Nb: ≤0,10] or S40930 [with 0,08 + 8 × (C+N) ≤ (Nb +Ti) ≤0,75 and Ti ≥ 0,05] at the option of the seller.
Material meeting the requirements of S40910, S40920, and S40930 can, at the option of the manufacturer, be certified as S40900.
n
Steel grade 4512-409-10-I is also used as heat-resistant steel grade with number 4720-409-00-I and can be found in ISO 4955.
Table 2 — Principles used for allocation of the last two digits of the ISO steel numbers according
to this International Standard (for information only)
Last two digits Allocation
03, 90 Low carbon
91 Low carbon, increased nickel
25, 50, 54, 92 Low carbon, increased molybdenum
93 Low carbon, increased nickel and molybdenum
53, 50, 54, 94 Low carbon, increased nitrogen
95 Low carbon, increased molybdenum and nitrogen
00, 96 Normal carbon
97 Normal carbon, increased molybdenum
51, 98 Normal carbon, increased nitrogen
02, 09 High carbon
35, 36, 70 Titanium addition
40, 41, 42, 71 Niobium (columbium) addition
23, 72 Addition of cerium or aluminium or silicon or selenium or lead
73 High carbon, increased nickel
20, 74 Sulfur addition
75 Low carbon, copper addition
76 Normal carbon, copper addition
77 Miscellaneous
78 Miscellaneous
79 Miscellaneous
Table 3 — Rules for allocating the last letter of the ISO steel numbers according to this
International Standard
Last digit A Allocation
Grade origin is a standard in Europe and grade is defined by the
E
“Stahl-Eisen-Liste”.
Grade origin is a standard in the United States of America and grade
U
is defined by an existing UNS number.
J Grade origin is a standard in Japan (appears in a JIS standard).
Grade origin is a standard in China
C
(appears in a Chinese National Standard).
I First definition of the composition in this International Standard.
X Grade composition fulfils 2 or more of the above E, U, J, C criteria.
Table 4 — Examples of ISO steel numbers according to this International Standard
ISO number Explanations
4307-304-03-I The designation ends with I: composition is defined by this International Standard:
— this is a “compromise” composition between existing standards;
— the composition defined in Europe as EN 1.4307 and in the US as S30403 are considered as
close matches to this ISO grade.
NOTE As stated in Tables A.1 to A.3: standardized compositions that are close matches also exist
in the JIS standard (grade SUS304L) and in the Chinese National Standard
...
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 15510
Второе издание
2014-05-15
Сталь нержавеющая. Химический
состав
Stainless steels — Chemical composition
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2014
ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2014
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright @ iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2014 – Все права сохраняются
Содержание Страница
1 Область применения . 1
2 Нормативные ссылки . 1
3 Термины и определения . 1
4 Химический состав . 1
5 Обозначение сопоставимых сталей . 1
Приложение A (справочное) Обозначения сталей, приведенных в Таблице 1 и сравнимых
марок в разных системах обозначения . 22
Приложение B (справочное) Обозначение сталей, указанных в Таблице 1 и сравнимых
сортов, приведенных в различных международных стандартах . 45
Приложение C (справочное) Классификация сортов . 57
Приложение D (справочное) Значения плотностей нержавеющих сталей. 59
Библиография . 66
Предисловие
Международная организация по стандартизации (ISO) всемирная федерация национальных органов
по стандартизации (комитеты-члены ISO). Работа по подготовке международных стандартов обычно
ведется через технические комитеты ISO. Каждый комитет-член ISO, проявляющий интерес к
тематике, по которой учрежден технический комитет, имеет право быть представленным в этом
комитете. Международные организации, государственные и негосударственные, имеющие связи с ISO,
также принимают участие в работе. ISO тесно сотрудничает с Международной электротехнической
комиссией (IEC) по всем вопросам стандартизации в области электротехники.
Процедуры, используемые для разработки данного документа, и процедуры, предусмотренные для его
дальнейшего ведения, описаны в Части 1 Директив ISO/IEC. В частности, следует отметить различные
критерии утверждения, требуемые для различных типов документов ISO. Проект данного документа
был разработан в соответствии с редакционными правилами в Части 2 Директив ISO/IEC.
www.iso.org/directives .
Необходимо обратить внимание на возможность того, что ряд элементов данного документа могут
быть предметом патентных прав. Международная организация ISO не должна нести ответственность
за идентификацию таких прав, частично или полностью. Сведения о патентных правах,
идентифицированных при разработке документа, будут указаны во Введении и/или в перечне
полученных ISO объявлениях о патентном праве. www.iso.org/patents .
Любое торговое название, использованное в данном документе, является информацией,
предоставляемой для удобства пользователей, а не свидетельством в пользу того или иного товара
или той или иной компании.
Для пояснения значений конкретных терминов и выражений ISO, относящихся к оценке соответствия, а
также информация о соблюдении Международной организацией ISO принципов ВТО по техническим
барьерам в торговле (TБT), см. следующий унифицированный локатор ресурса (URL): Foreword -
Supplementary information.
За данный документ несет ответственность технический комитет ISO/TC 17, Сталь, Подкомитет SC 4,
Сталь термически упрочняемая и легированная.
Настоящее второе издание отменяет и заменяет первое издание (ISO 15510:2010) после технического
пересмотра.
iv © ISO 2014 – Все права сохраняются
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 15510:2014(R)
Сталь нержавеющая. Химический состав
1 Область применения
Данный международный стандарт приводят химические составы нержавеющей стали, утвержденные
ISO/TC 17/SC 4 главным образом на основании спецификаций в существующих стандартах ISO, ASTM,
EN, JIS, и GB (Китай). Эти составы применяют во всех деформируемых типах изделий, включая слитки
и полуфабрикаты.
2 Нормативные ссылки
Следующие нормативные (полностью или частично) документы являются обязательными для
применения с настоящим международным стандартом. Для датированных ссылок применяется только
указанное по тексту издание. Для недатированных ссылок необходимо использовать самое последнее
издание нормативного ссылочного документа (включая любые изменения).
ISO/TS 4949, Наименования стали на основе буквенных символов
ISO 6929, Продукция из стали. Словарь.
3 Термины и определения
В данном международном стандарте используются термины и определения, приведенные в ISO 6929,
а также следующие.
3.1
нержавеющая сталь
stainless steel
сталь, содержащая не менее 10, 5% Cr (по массе) и не более 1,2% C (по массе)
Примечание 1 к статье: Классификация нержавеющей стали согласно ее структуре, химическому составу и
применению указана в Приложении C.
4 Химический состав
Химический состав нержавеющей стали, одобренный ISO/TC 17/SC 4 указан в Таблице 1.
ПРЕДУПРЕЖДЕНИЕ — Из-за опасного воздействия свинца (Pb) на здоровье и окружающую
среду рекомендуется использовать стали с добавлением серы вместо свинца. Эти стали
обычно обладают сопоставимыми свойствами в отношении способности поддаваться
механической обработке.
ПРИМЕЧАНИЕ Если в особых случаях, к примеру, какой-либо технический комитет ISO, отвечающий за
введение или пересмотр стандарта на конкретную продукцию из нержавеющей стали или на применение
нержавеющей стали, видит необходимость в отклонении от спецификаций, указанных Таблице 1, следует
уведомить ISO/TC 17/SC 4 (адрес секретариата: FES/DIN, Postfach 10 51 45, 40042 Dusseldorf, Germany) о
причинах такого отклонения и попытаться достигнуть соглашения по поводу соответствующего изменения
Таблицы 1, прежде чем рассматривать отклонения от нее.
5 Обозначение сопоставимых сталей
Для марок стали, подпадающих под данный международный стандарт, наименования сталей,
приведенные в таблицах, присвоены в соответствии с ISO/TS 4949.
Для марок стали, подпадающих под данный международный стандарт, номера сталей, приведенные в
таблицах, основаны на 10-значном коде, представленном в виде 4 подгрупп: 4–значная, 3–значная,
2–значная и 1–значная.
XXXX-YYY-ZZ-A
Номер стали каждой марки основан на решении группы ISO/TC 17/SC 4, принявшей в расчет несколько
широко используемых стандартов и обозначений.
В частности, для номеров сталей были использованы принципы, указанные ниже.
— Первая подгруппа содержит четыре знака и аналогична Европейскому обозначению (номера по
EN): отбрасывают “1” и оставляют номер справа от единицы.
— Вторая подгруппа содержит три знака и в большинстве случаев ссылается на три средние знака
номера по UNS (Универсальная система обозначений металлов и сплавов), используемых в
ASTM. В обозначении ISO, в отличие от системы UNS, не используется буква (S или N для
нержавеющей стали) на первом месте. Данная 3-значная подгруппа позволяет ссылаться на
устаревшие номера AISI или на цифровую часть стандартных обозначений, используемых в таких
странах, как Япония (JIS) и Китай (GB).
— Третья подгруппа содержит два знака. В большинстве случаев, переняты принципы, используемые
в обозначении по UNS. Следует помнить, что может существовать разница между китайскими
обозначениями и обозначениями по UNS и ISO (см. Таблицу 2). Принципы, указанные в Таблице 2
действуют для всех серий YYY.
— Последний знак является отдельной буквой, позволяющей читателю идентифицировать простым
способом, точно ли соответствует химический состав стали данной марки составу, описанному в
одной или нескольких из четырех общепринятых стандартных методик Европы, США, Японии или
Китая. Если рассматриваемый состав является компромиссным вариантом сразу нескольких
стандартов, тогда он является новым и оригинальным составом по ISO. В таком случае,
последним символом обозначения ISO будет I (см. Таблицу 3).
Таблица 4 приводит дополнительные пояснения по применению системы нумерации ISO посредством
примеров.
Таблицы A.1, A.2, и A.3 в Приложении A приводят обозначения нержавеющих сталей, перечисленных в
других системах обозначения и идентичные или сопоставимые с марками стали в Таблице 1. В
Таблице A.1 последовательность сталей совпадает с Таблицей 1. В Таблице A.2 последовательность
дана в порядке трех средних символов, определяемых первыми тремя номерами UNS. В Таблице A.3
последовательность дана в порядке Европейской системы.
Таблица B.1 в Приложении B приводит перечень марок сталей из Таблицы 1, которые можно найти в
других международных стандартах.
Таблица D.1 в Приложении D содержит значения плотности для сталей, приведенных в Таблице 1.
ПРИМЕЧАНИЕ 1 Для сравнения сопоставимых марок стали необходимо проверить каждый элемент перед тем,
как производить замену.
ПРИМЕЧАНИЕ 2 Стали в данном международном стандарте и в стандартах ISO 16143-1 - ISO 16143-3
перечислены соответственно номеру серии (см. Таблицу A.1) по следующим правилам. Первым правилом
является расположение в следующем порядке: аустенитные стали (не содержащие Mo), аустенитные стали,
содержащие Mo, аустенитные стали, содержащие Ni/Co в качестве основных легирующих элементов, аустенитно-
ферритные (дуплексные) стали сначала не содержащие Mo, затем содержащие Mo, ферритные стали, не
содержащие Mo, затем содержащие Mo, мартенситные стали сначала не содержащие Mo, затем содержащие Mo
и дисперсионно-твердеющие стали не содержащие Mo и содержащие Мо. Вторым правилом является
распределение в порядке номера серии, как показано в Таблице A.1. Номер серии состоит их двух букв, двух
цифр и последней буквы. Первая буква ‘a’ обозначает аустенитные стали, ‘d’ — дуплексные стали, ‘f’ —
ферритные стали, ‘m’ — мартенситные стали и ‘p’ — дисперсионно-твердеющие стали. Второй буквой ‘P’
обозначают чистые стали без Mo, ‘M’ — стали с молибденом и ‘N’ для содержащих Ni/Co в качестве основных
2 © ISO 2014 – Все права сохраняются
легирующих элементов. Следующие две цифры являются суммой главных легирующих элементов: Cr, Mo и
Ni/Mn/Co (для ферритных и мартенситных сталей это сумма только хрома и молибдена). Последний знак
обозначает относительное содержание углерода, C (‘A’ обозначает низкое содержание, ‘Z’ — высокое). Хотя,
например, первые 25 аустенитных сталей строго расставлены по этому критерию, далее он не применяется, когда
группирование марок сталей с одинаковыми характеристиками считается полезнее, как аустенитные,
легированные марганцем стали или стали серии AISI 316. Номер серии никоим образом не является
обозначением стали и не применяется в коммерческих целях.
Таблица 1 — Международные спецификации на состав нержавеющей стали (применимой для анализа контрольных моделей)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
a) Аустенитные стали
b
X5CrNi17-7 4319-301-00-I AP24H 0,07 1,00 2,00 0,045 0,030 16,0 - 18,0 — 6,0 - 8,0 0,10 —
X12CrNi17-
4310-301-09-
AP24N 0,15 1,00 2,00 0,045 0,030 16,0 - 18,0 — 6,0 - 8,0 — —
X
X2CrNiN18-7 4318-301-53-I AP25A 0,030 1,00 2,00 0,045 0,015 16,0 - 18,5 — 6,0 - 8,0 0,10 - 0,20 —
X6CrNiCu17-8-2 4567-304-76-I AP25J 0,08 1,70 3,00 0,045 0,030 15,0 - 18,0 — 6,0 - 9,0 — Cu: 1,00 - 3,0
b
X10CrNi18-8 4310-301-00-I AP26L 0,05 - 0,15 2,00 2,00 0,045 0,030 16,0 - 19,0 0,80 6,0 - 9,5 0,10 —
b c
X2CrNi18-9 4307-304-03-I AP27B 0,030 1,00 2,00 0,045 0,030 17,5 - 19,5 — 8,0 - 10,5 0,10 —
b
X7CrNi18-9 4948-304-09-I AP27L 0,04 - 0,10 1,00 2,00 0,045 0,030 17,5 - 19,5 — 8,0 - 11,0 0,10 —
4325-302-00- 0,030 -
X9CrNi18-9 AP27N 1,00 2,00 0,045 0,030 17,0 - 19,0 — 8,0 - 10,0 0,10 —
E 0,15
e
X10CrNiS18-9 4305-303-00-I AP27M 0,12 1,00 2,00 0,060 ≥0,15 17,0 - 19,0 — 8,0 - 10,0 0,10 Cu:
4625-303-23-
X12CrNiSe18-9 AP27O 0,15 1,00 2,00 0,20 0,060 17,0 - 19,0 — 8,0 - 10,0 — Se: ≥0,15
X
X12CrNiSi18-9-3 4326-302-15-I AP27P 0,15 2,00 - 3,00 2,00 0,045 0,030 17,0 - 19,0 — 8,0 - 10,0 — —
b
X2CrNiN18-9 4311-304-53-I AP27A 0,030 1,00 2,00 0,045 0,030 17,5 - 19,5 — 8,0 - 11,0 0,12 - 0,22 —
4567-304-98-
X6CrNiCu18-9-2 AP27J 0,08 1,00 2,00 0,045 0,030 17,0 - 19,0 — 8,0 - 10,5 — Cu: 1,00 - 3,0
X
b
X3CrNiCu18-9-4 4567-304-30-I AP27F 0,04 1,00 2,00 0,045 0,030 17,0 - 19,0 — 8,0 - 10,5 0,10 Cu: 3,0 - 4,0
X6CrNiCuS18-9-2 4570-303-31-I AP27I 0,08 1,00 2,00 0,045 ≥0,15 17,0 - 19,0 0,60 8,0 - 10,0 0,10 Cu: 1,40 - 1,80
4667-303-76-
X12CrNiCuS18-9-3 AP27Q 0,15 1,00 3,00 0,20 ≥0,15 17,0 - 19,0 — 8,0 - 10,0 — Cu: 1,50 - 3,5
J
f
X5CrNiN19-9 4315-304-51-I AP28F 0,08 1,00 2,50 0,045 0,030 18,0 - 20,0 — 7,0 - 10,5 0,10 - 0,30 —
4560-304-75-
X3CrNiCu19-9-2 AP28D 0,035 1,00 1,50 - 2,00 0,045 0,015 18,0 - 19,0 — 8,0 - 9,0 0,10 Cu: 1,50 - 2,00
E
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
4649-304-76-
X6CrNiCu19-9-1 AP28I 0,08 1,00 2,00 0,045 0,030 18,0 - 20,0 — 8,0 - 10,5 — Cu: 0,70 - 1,30
J
4640-304-76- 0,030 -
X5CrNiCu19-6-2 AP28L 0,50 1,50 - 4,0 0,045 0,015 18,0 - 19,0 5,5 - 6,9 0,03 - 0,11 Cu: 1,30 - 2,00
E 0,08
b
c
X5CrNi18-10 4301-304-00-I AP28E 0,07 1,00 2,00 0,045 0,030 17,5 - 19,5 — 0,10 —
8,0 - 10,5
b c
X6CrNiTi18-10 4541-321-00-I AP28G 0,08 1,00 2,00 0,045 0,030 17,0 - 19,0 — 9,0 - 12,0 — Ti: 5 × C - 0,70
b c
X7CrNiTi18-10 4940-321-09-I AP28O 0,04 - 0,10 1,00 2,00 0,045 0,030 17,0 - 19,0 — 9,0 - 12,0 — Ti: 5 × C - 0,80
Ti: 5 × C - 0,70
X6CrNiTiB18-10 4941-321-09-I AP28J 0,04 - 0,08 1,00 2,00 0,035 0,015 17,0 - 19,0 — 9,0 - 12,0 — B: 0,001 5 -
0,005 0
b c
X6CrNiNb18-10 4550-347-00-I AP28H 0,08 1,00 2,00 0,045 0,030 17,0 - 19,0 — 9,0 - 12,0 — Nb: 10 × C - 1,00
b c
X7CrNiNb18-10 4912-347-09-I AP28K 0,04 - 0,08 1,00 2,00 0,045 0,030 17,0 - 19,0 — 9,0 - 12,0 — Nb: 10 × C - 1,00
4650-304-75-
X2CrNiCu19-10 AP29A 0,030 1,00 2,00 0,045 0,015 18,5 - 20,0 — 9,0 - 10,0 0,08 Cu: 1,00
E
b
c
X2CrNi19-11 4306-304-03-I AP30A 0,030 1,00 2,00 0,045 0,030 18,0 - 20,0 — 0,10 —
10,0 - 12,0
b
X6CrNi18-12 4303-305-00-I AP30I 0,08 1,00 2,00 0,045 0,030 17,0 - 19,0 — 10,5 - 13,0 0,10 —
4961-347-77-
X8CrNiNb16-13 AP29L 0,04 - 0,10 0,30 - 0,60 1,50 0,035 0,015 15,0 - 17,0 — 12,0 - 14,0 — Nb: 10 × C - 1,20
E
4818-304-15-
b
X6CrNiSiNCe19-10 AP29J 0,04 - 0,08 1,00 - 2,00 1,00 0,045 0,015 18,0 - 20,0 — 9,0 - 11,0 0,12 - 0,20 Ce: 0,03 - 0,08
E
4867-316-77-
X40CrNiWSi15-14-3-2 AP29P 0,35 - 0,45 1,50 - 2,50 0,60 0,040 0,030 14,0 - 16,0 — 13,0 - 15,0 — W: 2,00 - 3,00
J
4884-305-00-
X6CrNiSi18-13-4 AP31H 0,08 3,0 - 5,0 2,00 0,045 0,030 15,0 - 20,0 — 11,5 - 15,0 — —
X
4835-308-15-
X7CrNiSiNCe21-11 AP32N 0,05 - 0,10 1,40 - 2,00 0,80 0,040 0,030 20,0 - 22,0 — 10,0 - 12,0 0,14 - 0,20 Ce: 0,03 - 0,08
U
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
X15CrNiSi20-12 4828-305-09-I AP32R 0,20 1,50 - 2,50 2,00 0,045 0,030 19,0 - 21,0 — 11,0 - 13,0 0,10 —
4361-306-00-
X1CrNiSi18-15-4 AP33A 0,015 3,7 - 4,5 2,00 0,025 0,010 16,5 - 18,5 0,20 14,0 - 16,0 0,10 —
E
X8CrMnCuN17-8-3 4597-204-76-I AP25L 0,10 2,00 6,5 - 9,0 0,040 0,030 15,0 - 18,0 1,00 3,00 0,10 - 0,30 Cu: 2,00 - 3,5
4376-201-00-
X8CrMnNi19-6-3 AP28P 0,10 1,00 5,0 - 8,0 0,045 0,015 17,0 - 20,5 — 2,00 - 4,5 0,30 —
E
4615-201-75-
l
X3CrMnNiCu15-8-5-3 AP28C 0,030 1,00 7,0 - 9,0 0,040 0,010 14,0 - 16,0 0,80 4,5 - 6,0 0,02 - 0,06 Cu: 2,0 - 4,0
l
E
g b
X12CrMnNiN17-7-5 4372-201-00-I AP29O 0,15 1,00 5,5 - 7,5 0,045 0,030 16,0 - 18,0 — 3,5 - 5,5 0,05 - 0,25 —
X2CrMnNiN17-7-5 4371-201-53-I AP29B 0,030 1,00 6,0 - 8,0 0,045 0,015 16,0 - 17,5 — 3,5 - 5,5 0,15 - 0,25 Cu: 1,00
4617-201-76-
X6CrNiMnCu17-8-4-2 AP29I 0,08 1,70 3,0 - 5,0 0,045 0,030 15,0 - 18,0 — 6,0 - 9,0 — Cu: 1,00 - 3,0
J
4618-201-76-
X9CrMnNiCu17-8-5-2 AP30L 0,10 1,00 5,5 - 9,5 0,070 0,010 16,5 - 18,5 — 4,5 - 5,5 0,15 Cu: 1,00 - 2,50
E
X12CrMnNiN18-9-5 4373-202-00-I AP32O 0,15 1,00 7,5 - 10,0 0,060 0,030 17,0 - 19,0 — 4,0 - 6,0 0,15 - 0,30 —
X11CrNiMnN19-8-6 4369-202-91-I AP33L 0,07 - 0,15 0,50 - 1,00 5,0 - 7,5 0,030 0,015 17,5 - 19,5 — 6,5 - 8,5 0,20 - 0,30 —
4020-241-00-
X13CrMnNiN18-13-2 AP33M 0,15 1,00 11,0 - 14,0 0,045 0,030 16,5 - 19,0 — 0,5 - 2,5 0,20 - 0,45 —
X
4646-240-76-
X6CrMnNiCuN18-12-4 AP34H 0,02 - 0,10 1,00 10,5 - 12,5 0,050 0,015 17,0 - 19,0 0,50 3,5 - 4,5 0,20 - 0,30 Cu: 1,50 - 3,0
E
4378-240-00-
X6CrMnNiN18-13-3 AP34I 0,08 1,00 11,5 - 14,5 0,060 0,030 17,0 - 19,0 — 2,3 - 2,7 0,20 - 0,40 —
X
4890-202-09-
X53CrMnNiN21-9-4 AP34V 0,48 - 0,58 0,35 8,0 - 10,0 0,040 0,030 20,0 - 22,0 — 3,25 - 4,5 0,35 - 0,50 —
X
4824-308-09-
X20CrNiN22-11 AP33Q 0,15 - 0,25 1,00 1,00 - 1,60 0,040 0,030 20,5 - 22,5 — 10,0 - 12,0 0,15 - 0,30 —
J
4950-309-08-
X6CrNi23-13 AP36J 0,04 - 0,08 0,70 2,00 0,035 0,015 22,0 - 24,0 — 12,0 - 15,0 0,10 —
E
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
X18CrNi23-13 4833-309-08-I AP36R 0,20 1,00 2,00 0,045 0,030 22,0 - 24,0 — 12,0 - 15,0 0,10 —
X6CrNi25-20 4951-310-08-I AP45L 0,04 - 0,10 0,70 2,00 0,035 0,015 24,0 - 26,0 — 19,0 - 22,0 0,10 —
X1CrNi25-21 4335-310-02-I AP46A 0,020 0,25 2,00 0,025 0,010 24,0 - 26,0 0,20 20,0 - 22,0 0,10 —
4845-310-08-
X8CrNi25-21 AP46L 0,10 1,50 2,00 0,045 0,030 24,0 - 26,0 — 19,0 - 22,0 0,10 —
E
4845-310-09-
X23CrNi25-21 AP46O 0,25 1,50 2,00 0,040 0,030 24,0 - 26,0 — 19,0 - 22,0 — —
X
4841-314-00-
X15CrNiSi25-21 AP46R 0,20 1,50 - 2,50 2,00 0,045 0,015 24,0 - 26,0 — 19,0 - 22,0 0,10 —
E
b) Аустенитные стали, содержащие Mo
V: 0,15 - 0,40
X10CrNiMoMnNbVB15- 4982-215-00- 0,80 -
AM32P 0,06 - 0,15 0,20 - 1,00 5,50 - 7,0 0,035 0,015 14,0 - 16,0 9,0 - 11,0 0,10 Nb: 0,75 - 1,25
10-1 E 1,20
B: 0,003 - 0,009
0,50 -
X6CrNiCuSiMo19-10-3-2 4660-315-77-I AM30J 0,08 0,50 - 2,50 2,00 0,045 0,030 17,0 - 20,5 8,5 - 11,5 — Cu: 1,50 - 3,5
1,50
X6CrNiSiCuMo19-13-3-3- 0,50 -
4648-315-77-I AM33I 0,08 2,50 - 4,0 2,00 0,045 0,030 17,0 - 20,5 11,0 - 14,0 — Cu: 1,50 - 3,5
1 1,50
b c
0,030 1,00 2,00 0,045 0,030 16,5 - 18,5 2,00 - 10,0 - 12,5 0,12 - 0,22 —
X2CrNiMoN17-11-2 4406-316-53-I AM30B
3,00
4578-316-76- 2,00 -
X3CrNiCuMo17-11-3-2 AM30F 0,04 1,00 2,00 0,045 0,015 16,5 -17,5 10,0 - 11,0 0,10 Cu: 3,0 - 3,5
E 2,50
2,00 -
b c
X2CrNiMo17-12-2 4404-316-03-I AM31A 0,030 1,00 2,00 0,045 0,030 16,5 -18,5 10,0 - 13,0 0,10 —
3,00
2,00 -
b c
X5CrNiMo17-12-2 4401-316-00-I AM31I 0,08 1,00 2,00 0,045 0,030 16,0 - 18,0 10,0 - 13,0 0,10 —
3,00
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
2,00 -
b c
X6CrNiMoTi17-12-2 4571-316-35-I AM31F 0,08 1,00 2,00 0,045 0,030 16,5 - 18,5 10,5 - 13,5 — Ti: 5 × C - 0,70
2,50
2,00 -
b
X6CrNiMoNb17-12-2 4580-316-40-I AM31G 0,08 1,00 2,00 0,045 0,030 16,5 - 18,5 10,5 - 13,5 — Nb: 10 × C - 1,00
2,50
1,20 -
X6CrNiMoCu18-12-2-2 4665-316-76-J AM32I 0,08 1,00 2,00 0,045 0,030 17,0 - 19,0 10,0 - 14,0 — Cu: 1,00 - 2,50
2,75
2,50 -
b c
X2CrNiMo17-12-3 4432-316-03-I AM32A 0,030 1,00 2,00 0,045 0,030 16,5 -18,5 10,5 - 13,0 0,10 —
3,00
2,50 -
b c
X3CrNiMo17-12-3 4436-316-00-I AM32F 0,05 1,00 2,00 0,045 0,030 16,5 - 18,5 10,5 - 13,0 0,10 —
3,00
2,50 -
b c
X2CrNiMoN17-12-3 4429-316-53-I AM32B 0,030 1,00 2,00 0,045 0,030 16,5 - 18,5 10,5 - 13,0 0,12 - 0,22 —
3,00
2,00 -
X6CrNiMoN17-12-3 4495-316-51-J AM32H 0,08 1,00 2,00 0,045 0,030 16,0 - 18,0 10,0 - 14,0 0,10 - 0,22 —
3,0
2,00 -
X6CrNiMoS17-12-3 4494-316-74-J AM32K 0,08 1,00 2,00 0,045 ≥0,10 16,0 - 18,0 10,0 - 14,0 — —
3,0
2,25 -
X3CrNiMo18-12-3 4449-316-76-E AM33F 0,035 1,00 2,00 0,045 0,015 17,0 - 18,2 11,5 - 12,5 0,08 Cu: 1,00
2,75
2,00 - B: 0,001 5 -
X3CrNiMoBN17-13-3 4910-316-77-E AM33G 0,04 0,75 2,00 0,035 0,015 16,0 - 18,0 12,0 - 14,0 0,10 - 0,18
3,0 0,005 0
1,20 -
X2CrNiMoCu18-14-2-2 4647-316-75-X AM34A 0,030 1,00 2,00 0,045 0,030 17,0 - 19,0 12,0 - 16,0 — Cu: 1,00 - 2,50
2,75
X2CrNiMo17-14-3 4435-316-03-X AM34C 0,030 1,00 2,00 0,045 0,030 16,0 - 18,0 2,0 - 3,0 12,0 - 15,0 — —
2,50 -
X2CrNiMo18-14-3 4435-316-91-I AM35A 0,030 1,00 2,00 0,045 0,030 17,0 - 19,0 12,5 - 15,0 0,10 —
3,00
1,8 -
X30CrCrNiMoPB20-11-2 4879-317-77-J AM33R 0,25 - 0,35 1,00 1,20 0,18 - 0,25 0,030 19,0 - 21,0 10,0 - 12,0 — B: 0,001 - 0,010
2,50
3,00 -
b
c
X2CrNiMoN18-12-4 4434-317-53-I AM34B 0,030 1,00 2,00 0,045 0,030 17,5 - 20,0 0,10 - 0,20 —
11,0 - 14,0
4,0
X2CrNiMoN17-13-5 4439-317-26-E AM35B 0,030 1,00 2,00 0,045 0,015 16,5 - 18,5 4,0 - 5,0 12,5 - 14,5 0,12 - 0,22 —
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
4445-317-00-
X6CrNiMo19-13-4 AM36I 0,08 1,00 2,00 0,045 0,030 18,0 - 20,0 3,0 - 4,0 11,0 - 15,0 0,10 —
U
b
X2CrNiMo19-14-4 4438-317-03-I AM37A 0,030 1,00 2,00 0,045 0,030 17,5 - 20,0 3,0 - 4,0 12,0 - 15,0 0,10 —
X2CrNiMoN18-15-5 4483-317-26-I AM38A 0,030 1,00 2,00 0,045 0,030 17,0 - 20,0 4,0 - 5,0 13,5 - 17,5 0,10 - 0,20 —
4476-317-92-
X3CrNiMo18-16-5 AM39F 0,04 1,00 2,50 0,045 0,030 16,0 - 19,0 4,0 - 6,0 15,0 - 17,0 — —
X
4496-309-51- 0,50 -
X4CrNiMoN25-14-1 AM40F 0,06 1,50 2,00 0,045 0,030 23,0 - 26,0 12,0 - 16,0 0,25 - 0,40 —
J 1,20
X1CrNiMoCuN20-18-7 4547-312-54-I AM45A 0,020 0,70 1,00 0,035 0,015 19,5 - 20,5 6,0 - 7,0 17,5 - 18,5 0,18 - 0,25 Cu: 0,50 - 1,00
4466-310-50- 2,00 -
X1CrNiMoN25-22-2 AM49A 0,020 0,70 2,00 0,025 0,010 24,0 - 26,0 21,0 - 23,0 0,10 - 0,16 —
E 2,50
Cu: 1,00 - 2,00
X1CrNiMoCuNW24-22-6 4659-312-66-I AM52B 0,020 0,70 2,0 - 4,0 0,030 0,010 23,0 - 25,0 5,5 - 6,5 21,0 - 23,0 0,35 - 0,50
W: 1,50 - 2,50
X1CrNiMoCuN24-22-8 4652-326-54-I AM54A 0,020 0,50 2,0 - 4,0 0,030 0,005 23,0 - 25,0 7,0 - 8,0 21,0 - 23,0 0,45 - 0,55 Cu: 0,30 - 0,60
X2CrNiMnMoN25-18-6-5 4565-345-65-I AM54B 0,030 1,00 5,0 - 7,0 0,030 0,015 24,0 - 26,0 4,0 - 5,0 16,0 - 19,0 0,30 - 0,60 Nb: 0,15
c) Аустенитные стали с Ni/Co в качестве основных легирующих элементов
b
X3NiCr18-16 4389-384-00-I AN34F 0,04 1,00 2,00 0,045 0,030 15,0 - 17,0 — 17,0 - 19,0 0,10 —
X1NiCrMoCu22-20-5-2 4656-089-04-I AN47A 0,020 1,00 2,00 0,040 0,030 19,0 - 21,0 4,0 - 5,0 21,0 - 23,0 0,10 Cu: 1,00 - 2,00
X1NiCrMoCu25-20-5 4539-089-04-I AN50A 0,020 0,75 2,00 0,035 0,015 19,0 - 22,0 4,0 - 5,0 23,5 - 26,0 0,15 Cu: 1,00 - 2,00
X1NiCrMoCuN25-20-7 4529-089-26-I AN52A 0,020 0,75 2,00 0,035 0,015 19,0 - 21,0 6,0 - 7,0 24,0 - 26,0 0,15 - 0,25 Cu: 0,50 - 1,50
4478-083-67-
X2NiCrMoN25-21-7 AN53A 0,030 1,00 2,00 0,040 0,030 20,0 - 22,0 6,0 - 7,0 23,5 - 25,5 0,18 - 0,25 Cu: 0,75
U
4537-310-92-
X1CrNiMoCuN25-25-5 AN55A 0,020 0,70 2,00 0,030 0,010 24,0 - 26,0 4,7 - 5,7 24,0 - 27,0 0,17 - 0,25 Cu: 1,00 - 2,00
E
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
Al: 0,20 - 0,50
Co: 0,50
Cu: 0,50
4958-088-77-
X5NiCrAlTi31-20 AN51J 0,03 - 0,08 0,70 1,50 0,015 0,010 19,0 - 22,0 — 30,0 - 32,5 0,030 Nb: 0,10
E
Ti: 0,20 - 0,50
Al+Ti: 0,70
Ni+Co:30,0 - 32,5
Al: 0,15 - 0,45
4558-088-90-
X2NiCrAlTi32-20 AN52B 0,030 0,70 1,00 0,020 0,015 20,0 - 23,0 — 32,0 - 35,0 — Ti: [8 × (C+N)] -
E
0,60
Al: 0,20 - 0,65
Co: 0,50
4959-088-77-
X8NiCrAlTi32-20 AN52L 0,05 - 0,10 0,70 1,50 0,015 0,010 19,0 - 22,0 — 30,0 - 34,0 0,030 Cu: 0,50
E
Ti: 0,20 - 0,65
Ni+Co:30,0 - 34,0
Al: 0,15 - 0,60
X8NiCrAlTi32-21 4876-088-00-I AN53L 0,10 1,00 1,50 0,015 0,015 19,0 - 23,0 — 30,0 - 34,0 — Ti:0,15 - 0,60
Cu: 0,70
Cu: 0,75
4959-088-10- Fe: ≥39,5
X7NiCrAlTi33-21 AN54L 0,05 - 0,10 1,00 1,50 0,045 0,015 19,0 - 23,0 — 30,0 - 35,0 —
U Ti: 0,15 - 0,60
Al: 0,15 - 0,60
Cu: 0,75
Fe: ≥39,5
4959-088-11-
X8NiCrAlTi33-21 AN54M 0,06 - 0,10 1,00 1,50 0,040 0,015 19,0 - 23,0 — 30,0 - 35,0 — Ti: 0,15 - 0,60
U
Al: 0,15 - 0,60
Al+Ti: 0,85 - 1,2
4864-083-77-
X13NiCr35-16 AN51O 0,15 1,50 2,00 0,040 0,030 14,0 - 17,0 — 33,0 - 37,0 — —
X
4657-080-20- 2,00 - Cu: 3,0 - 4,0
X4NiCrCuMo35-20-4-3 AN58F 0,07 1,00 2,00 0,045 0,035 19,0 - 21,0 32,0 - 38,0 —
U 3,00 Nb: (8 × C) - 1,00
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
4854-353-15-
X6NiCrSiNCe35-25 AN60J 0,04 - 0,08 1,20 - 2,00 2,00 0,040 0,015 24,0 - 26,0 — 34,0 - 36,0 0,12 - 0,20 Ce: 0,03 - 0,08
E
X1NiCrMoCu31-27-4 4563-080-28-I AN62A 0,020 0,70 2,00 0,030 0,010 26,0 - 28,0 3,0 - 4,0 30,0 - 32,0 0,10 Cu: 0,70 - 1,50
Co:18,5 - 21,0
X12CrNiCoMoWMnNNb21- 2,50 -
4971-314-79-I AN64R 0,08 - 0,16 1,00 1,00 - 2,00 0,035 0,015 20,0 - 22,5 19,0 - 21,0 0,10 - 0,20 W: 2,00 - 3,0
20-20-3-3-2 3,5
Nb: 0,75 - 1,25
4479-089-36-
l
X1NiCrMoMnN34-27-6-5 AN72A 0,020 0,50 4,0 - 6,0 0,025 0,010 26,0 - 28,0 5,0 - 6,0 33,0 - 35,0 0,30 - 0,50 Cu: 0,50
l
U
d) Аустенитно-ферритные (дуплексные) стали
4062-322-02-
l
X2CrNiN22-2 DP24A 0,030 1,00 2,00 0,040 0,010 21,5 - 24,0 0,45 1,00 - 2,90 0,16 - 0,28 —
l
U
4669-322-76-
l
X2CrCuNiN23-2-2 DP25A 0,045 1,00 1,00 - 3,00 0,040 0,030 21,5 - 24,0 0,50 1,00 - 3,00 0,12 - 0,20 Cu: 1,60 - 3,00
l
E
4162-321-01- 0,10 -
l
X2CrMnNiN21-5-1 DP27F 0,040 1,00 4,0 - 6,0 0,040 0,015 21,0 - 22,0 1,35 - 1,90 0,20 - 0,25 Cu: 0,10 - 0,80
l
E 0,80
0,10 -
X2CrNiN23-4 4362-323-04-I DP27B 0,030 1,00 2,00 0,035 0,015 22,0 - 24,5 3,5 - 5,5 0,05 - 0,20 Cu: 0,10 - 0,60
0,60
e) Аустенитно-ферритные (дуплексные) стали, содержащи Mo
4482-320-01- 0,10 -
X2CrMnNiMoN21-5-3 DM29A 0,030 1,00 4,0 - 6,0 0,035 0,030 19,5 - 21,5 1,50 - 3,50 0,05 - 0,20 Cu: 1,00
X 0,60
X2CrNiMoSiMnN19-5-3-2- 2,50 -
4424-315-00-I DM29B 0,030 1,40 - 2,00 1,20 - 2,00 0,035 0,030 18,0 - 19,0 4,3 - 5,2 0,05 - 0,10 —
2 3,0
2,50 -
h
X2CrNiMoN22-5-3 4462-318-03-I DM30A 0,030 1,00 2,00 0,035 0,015 21,0 - 23,0 4,5 - 6,5 0,10 - 0,22 —
3,5
4480-329-00- 1,00 -
X6CrNiMo26-4-2 DM32F 0,08 0,75 1,00 0,040 0,030 23,0 - 28,0 2,5 - 5,0 — —
U 2,00
4662-824-41- 1,00 -
l
X2CrNiMnMoCuN24-4-3-2 DM33A 0,030 0,70 2,50 - 4,0 0,035 0,005 23,0 - 25,0 3,0 - 4,5 0,20 - 0,30 Cu: 0,10 - 0,80
l
X 2,00
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
1,30 -
b
X3CrNiMoN27-5-2 4460-312-00-I DM34F 0,050 1,00 2,00 0,035 0,030 25,0 - 28,0 4,5 - 6,5 0,05 - 0,20 —
2,00
X2CrNiMoCuN25-6-3 4507-325-20-I DM34A 0,030 0,70 2,00 0,035 0,015 24,0 - 26,0 3,0 - 4,0 6,0 - 8,0 0,20 - 0,30 Cu: 1,00 - 2,50
4507-325-50-
X3CrNiMoCuN26-6-3-2 DM35F 0,04 1,00 1,50 0,040 0,030 24,0 - 27,0 2,9 - 3,9 4,5 - 6,5 0,10 - 0,25 Cu: 1,50 - 2,50
X
4481-312-60- 2,50 -
X2CrNiMoN25-7-3 DM35A 0,030 1,00 1,50 0,040 0,030 24,0 - 26,0 5,5 - 7,5 0,08 - 0,30 —
J 3,5
4410-327-50-
X2CrNiMoN25-7-4 DM36A 0,030 1,00 2,00 0,035 0,015 24,0 - 26,0 3,0 - 4,5 6,0 - 8,0 0,24 - 0,35 —
E
Cu: 0,50 - 1,00
X2CrNiMoCuWN25-7-4 4501-327-60-I DM36B 0,030 1,00 1,00 0,030 0,010 24,0 - 26,0 3,0 - 4,0 6,0 - 8,0 0,20 - 0,30
W: 0,50 - 1,00
4477-329-06- 1,50 -
l
X2CrNiMoN29-7-2 DM38A 0,030 0,80 0,80 - 1,50 0,030 0,030 28,0 - 30,0 5,8 - 7,5 0,30 - 0,40 Cu: 0,80
l
E 2,60
4658-327-07- Cu: 1,00
l
X2CrNiMoCoN28-8-5-1 DM42A 0,030 0,50 1,50 0,035 0,010 26,0 - 29,0 4,0 - 5,0 5,5 - 9,5 0,30 - 0,50
l
U Co: 0,50 - 2,00
4485-332-07-
l
X2CrNiMoN31-8-4 DM43A 0,030 0,80 1,50 0,035 0,010 29,0 - 33,0 3,0 - 5,0 6,0 - 9,0 0,40 - 0,60 Cu: 1,00
l
U
f) Ферритные стали
4030-410-90-
X2Cr12 FP12A 0,030 1,00 1,00 0,040 0,030 11,0 - 13,5 — — — —
X
4512-409-10- Ti: 6 × (C+N) -
mn b
X2CrTi12 FP12B 0,030 1,00 1,00 0,040 0,030 10,5 - 12,5 — 0,50 0,030
mn
I 0,65
X2CrNi12 4003-410-77-I FP12C 0,030 1,00 2,00 0,040 0,015 10,5 - 12,5 — 0,30 - 1,10 0,030 —
4600-410-70-
X2CrMnNiTi12 FP12D 0,030 1,00 1,00 - 2,50 0,015 0,015 11,0 - 13,0 — 0,30 - 1,00 0,025 Ti: 6 × C - 0,35
E
X6CrNiTi12 4516-409-75-I FP12F 0,08 1,00 2,00 0,040 0,015 10,5 - 12,5 — 0,50 - 1,50 0,030 Ti: 0,05 - 0,35
i b
X6Cr13 4000-410-08-I FP13G 0,08 1,00 1,00 0,040 0,030 11,5 - 14,0 — 0,75 — —
b
X6CrAl13 4002-405-00-I FP13H 0,08 1,00 1,00 0,040 0,030 11,5 - 14,0 — — — Al: 0,10 - 0,30
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
X10CrAlSi13 4724-405-77-I FP13L 0,12 0,70 - 1,40 1,00 0,040 0,015 12,0 - 14,0 — 1,00 — Al: 0,70 - 1,20
4012-429-00-
X10Cr15 FP15L 0,12 1,00 1,00 0,040 0,030 14,0 - 16,0 — — — —
X
X1CrNb15 4595-429-71-I FP15A 0,020 1,00 1,00 0,035 0,015 14,0 - 16,0 — — 0,020 Nb: 0,20 - 0,60
i b
X6Cr17 4016-430-00-I FP17I 0,08 1,00 1,00 0,040 0,030 16,0 - 18,0 — — — —
X7CrS17 4004-430-20-I FP17L 0,09 1,50 1,50 0,040 ≥0,15 16,0 - 18,0 0,60 — — —
Ti: 8 × (C+N) -
X2CrTi17 4520-430-70-I FP17A 0,025 0,50 0,50 0,040 0,015 16,0 - 18,0 — — 0,015
d
0,60
4510-430-36- Nb or Ti: 0,10 -
X2CrNb17 FP17B 0,030 0,75 1,00 0,040 0,030 16,0 - 19,0 — — —
X 1,00
b d
X3CrTi17 4510-430-35-I FP17F 0,05 1,00 1,00 0,040 0,030 16,0 - 19,0 — — 0,030 Ti: 0,15 - 0,75
X3CrNb17 4511-430-71-I FP17G 0,05 1,00 1,00 0,040 0,015 16,0 - 18,0 — — 0,030 Nb: 12 × C - 1,00
4017-430-91-
X6CrNi17-1 FP17H 0,08 1,00 1,00 0,040 0,015 16,0 - 18,0 — 1,20 - 1,60 — —
E
Ti: 8 × (C+N) -
4664-430-75-
d
X2CrCuTi18 FP18A 0,025 1,00 1,00 0,040 0,030 16,0 - 20,0 — — 0,025 0,80
J
Cu: 0,30 - 0,80
Ti: 0,10 - 0,60
4509-439-40-
X2CrTiNb18 FP18B 0,030 1,00 1,00 0,040 0,015 17,5 - 18,5 — — — Nb: 0,30+3 × C -
X
1,00
X10CrAlSi18 4742-430-77-I FP18N 0,12 0,70 - 1,40 1,00 0,040 0,015 17,0 - 19,0 — 1,00 — Al: 0,70 - 1,20
4764-442-72-
X8CrAl19-3 FP19N 0,10 1,50 1,00 0,040 0,030 17,0 - 21,0 — — — Al: 2,00 - 4,0
J
Nb:1,00
4607-445-00-
Ti: [4 ×
X2CrNbTi20 FP20A 0,030 1,00 1,00 0,040 0,015 18,5 - 20,5 — — 0,030
E (C+N)+0,15] -
d
0,80
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
Cu: 0,50, Al: 0,05
4611-445-70- Ti: [4 ×
l
X2CrTi21 FP21A 0,030 1,00 1,00 0,050 0,050 19,0 - 22,0 0,50 0,50 —
l
E (C+N)+0,20] -
d
1,00
4621-445-00- Cu:0,10 - 1,00
X2CrNbCu21 FP21B 0,030 1,00 1,00 0,040 0,015 20,0 - 21,5 — — 0,030
E Nb: 0,20 - 1,00
Cu:0,30 - 0,80
4621-443-30-
X2CrTiCu22 FP22A 0,025 1,00 1,00 0,040 0,030 20,0 - 23,0 — — 0,025 Ti: 8 × (C+N) -
J
d
0,80
Cu: 0,50, Al: 0,05
4613-446-70- Ti: [4 ×
l
X2CrTi24 FP24A 0,030 1,00 1,00 0,050 0,050 22,0 - 25,0 0,50 0,50 —
l
E (C+N)+0,20] -
d
1,00
X10CrAlSi25 4762-445-72-I FP25N 0,12 0,70 - 1,40 1,00 0,040 0,015 23,0 - 26,0 — 1,00 — Al: 1,20 - 1,70
X15CrN26 4749-446-00-I FP26R 0,20 1,00 1,00 0,040 0,030 24,0 - 28,0 — 1,00 0,15 - 0,25 —
g) Ферритные стали, содержащи Mo
4589-429-70- 0,20 -
X5CrNiMoTi15-2 FM16H 0,08 1,00 1,00 0,040 0,015 13,5 - 15,5 1,00 - 2,50 — Ti: 0,30 - 0,50
E 1,20
4105-430-20- 0,20 -
X6CrMoS17 FM17K 0,08 1,50 1,50 0,040 0,15 - 0,35 16,0 - 18,0 — — —
X 0,60
0,75 -
b
X6CrMo17-1 4113-434-00-I FM18I 0,08 1,00 1,00 0,040 0,030 16,0 - 18,0 — — —
1,40
0,80 -
X6CrMoNb17-1 4526-436-00-I FM18J 0,08 1,00 1,00 0,040 0,015 16,0 - 18,0 — 0,040 Nb: 5xC - 1,00
1,40
4609-436-77- 0,40 - Ti+Nb+Zr:
X2CrMo19 FM19B 0,025 1,00 1,00 0,040 0,030 17,0 - 20,0 — 0,025
J 0,80 8x(C+N) - 0,80
4513-436-00- 0,75 - Ti+Nb+Zr:
X2CrMoNbTi18-1 FM19A 0,025 1,00 1,00 0,040 0,030 16,0 - 19,0 — 0,025
J 1,50 8x(C+N) - 0,80
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
Ti: ≥ 4x (C+N)
1,75 -
X2CrMoTi18-2 4521-444-00-I FM20B 0,025 1,00 1,00 0,040 0,015 17,0 - 20,0 — 0,030 and
2,50
0,15 ≤Ti ≤ 0,80 d
2,00 - Ti: 0,30 - 0,80
X2CrMoTiS18-2 4523-182-35-I FM20C 0,030 1,00 0,50 0,040 0,15 - 0,35 17,5 - 19,0 — —
2,50 (C+N) ≤ 0,040
0,70 -
X2CrMo23-1 4128-445-92-J FM24B 0,025 1,00 1,00 0,040 0,030 21,0 - 24, 0 — 0,025 —
1,50
1,50 -
X2CrMo23-2 4129-445-92-J FM25A 0,025 1,00 1,00 0,040 0,030 21,0 - 24,0 — 0,025 —
2,50
0,75 -
X1CrMo26-1 4131-446-92-C FM27A 0,010 0,40 0,40 0,030 0,020 25,0 - 27,5 — 0,015 —
1,50
(Ti + Nb):
X2CrMoNi27-4-2 4750-446-60-U FM31A 0,030 1,00 1,00 0,040 0,030 25,0 - 28,0 3,0 - 4,0 1,00 - 3,5 0,040 0,20 + 6 × (C+N)
- 1,00
1,50 -
X1CrMo30-2 4135-447-92-C FM32A 0,010 0,40 0,40 0,030 0,020 28,5 - 32,0 — 0,015 —
2,50
h) Мартенситные стали
b
X12Cr13 4006-410-00-I MP13B 0,08 - 0,15 1,00 1,50 0,040 0,030 11,5 - 13,5 — 0,75 — —
X12CrS13 4005-416-00-I MP13C 0,08 - 0,15 1,00 1,50 0,040 ≥0,15 12,0 - 14,0 0,60 — — —
X13CrPb13 4642-416-72-J MP13A 0,15 1,00 1,00 0,040 0,030 11,5 - 13,5 — — — Pb: 0,05 - 0,30
X15Cr13 4024-410-09-E MP13F 0,12 - 0,17 1,00 1,00 0,040 0,015 12,0 - 14,0 — — — —
b
X20Cr13 4021-420-00-I MP13I 0,16 - 0,25 1,00 1,50 0,040 0,030 12,0 - 14,0 — — — —
b
X30Cr13 4028-420-00-I MP13M 0,26 - 0,35 1,00 1,50 0,040 0,030 12,0 - 14,0 — — — —
X33CrS13 4029-420-20-I MP13N 0,25 - 0,40 1,00 1,50 0,060 ≥0,15 12,0 - 14,0 0,60 0,60 — —
X33CrPb13 4643-420-72-J MP13O 0,26 - 0,40 1,00 1,00 0,040 0,030 12,0 - 14,0 — — — Pb: 0,05 - 0,30
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
b
X39Cr13 4031-420-00-I MP13P 0,36 - 0,42 1,00 1,00 0,040 0,030 12,5 - 14,5 — — — —
b
X46Cr13 4034-420-00-I MP13Q 0,43 - 0,50 1,00 1,00 0,040 0,030 12,5 - 14,5 — — — —
4035-420-74-
X46CrS13 MP13R 0,43 - 0,50 1,00 2,00 0,040 0,15 - 0,35 12,5 - 14,0 — — — —
E
b
X52Cr13 4038-420-00-I MP13U 0,48 - 0,55 1,00 1,00 0,040 0,030 12,5 - 14,5 — — — —
b
X60Cr13 4039-420-09-I MP13V 0,56 - 0,65 1,00 1,00 0,040 0,030 12,5 - 14,5 — — — —
4057-431-00-
X17CrNi16-2 MP16G 0,12 - 0,22 1,00 1,50 0,040 0,030 15,0 - 17,0 — 1,50 - 2,50 — —
X
4058-429-99-
X33Cr16 MP16O 0,25 - 0,40 1,00 1,00 0,040 0,030 15,0 - 17,0 — — — —
J
X14CrS17 4019-430-20-I MP17F 0,10 - 0,17 1,00 1,50 0,040 ≥0,15 16,0 - 18,0 0,60 — — —
4040-440-02-
X68Cr17 MP17U 0,60 - 0,75 1,00 1,00 0,040 0,030 16,0 - 18,0 0,75 0,60 — —
X
4041-440-03-
X85Cr17 MP17V 0,75 - 0,95 1,00 1,00 0,040 0,030 16,0 - 18,0 0,75 0,60 — —
X
X110Cr17 4023-440-04-I MP17W 0,95 - 1,20 1,00 1,00 0,040 0,030 16,0 - 18,0 0,75 0,60 — —
4025-440-74-
X110CrS17 MP17Z 0,95 - 1,20 1,00 1,25 0,060 ≥0,15 16,0 - 18,0 0,75 0,60 — —
X
4766-440-77- 19,0 -
X80CrSiNi20-2 MP20U 0,75 - 0,85 1,75 - 2,25 0,20 - 0,60 0,030 0,030 — 1,15 - 1,65 — —
X 20,50
i) Мартенситные стали, содержащие Mo
4916-600-77- 0,30 - Nb: 0,20 - 0,60
X18CrMnMoNbVN12 MM12G 0,15 - 0,20 0,50 0,50 - 1,00 0,040 0,030 10,0 - 13,0 0,60 0,05 - 0,10
J 0,90 V: 0,10 - 0,40
0,75 - V: 0,20 - 0,30
X23CrMoWMnNiV12-1-1 4929-422-00-I MM13J 0,20 - 0,25 0,50 0,50 - 1,00 0,040 0,025 11,0 - 12,5 0,50 - 1,00 —
1,25 W: 0,75 - 1,25
4923-422-77-
X22CrMoV12-1 MM13H 0,18 - 0,24 0,50 0,40 - 0,90 0,025 0,015 11,0 - 12,5 0,8 - 1,2 0,30 - 0,80 — V: 0,25 - 0,35
E
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
4119-410-92- 0,30 -
X13CrMo13 MM13G 0,08 - 0,18 0,60 1,00 0,040 0,030 11,5 - 14,0 — — —
C 0,60
4419-420-97- 0,60 -
X38CrMo14 MM14P 0,36 - 0,42 1,00 1,00 0,040 0,015 13,0 - 14,5 — — —
E 1,00
4110-420-69- 0,50 -
X55CrMo14 MM14U 0,48 - 0,60 1,00 1,00 0,040 0,015 13,0 - 15,0 — — V: 0,15
E 0,80
0,30 -
X3CrNiMo13-4 4313-415-00-I MM14A 0,05 0,70 0,50 - 1,00 0,040 0,015 12,0 - 14,0 3,5 - 4,5 — —
1,00
4116-420-77- 0,50 -
X50CrMoV15 MM15U 0,45 - 0,55 1,00 1,00 0,040 0,015 14,0 - 15,0 — 0,15 V: 0,10 - 0,20
E 0,80
4415-415-92- 1,50 - Ti: 0,010
X2CrNiMoV13-5-2 MM15A 0,030 0,50 0,50 0,040 0,015 11,5 - 13,5 4,5 - 6,5 —
E 2,50 V: 0,10 - 0,50
4418-431-77- 0,80 -
X4CrNiMo16-5-1 MM17A 0,06 0,70 1,50 0,040 0,015 15,0 - 17,0 4,0 - 6,0 ≥0,020 —
E 1,50
0,80 -
X39CrMo17-1 4122-434-09-I MM18R 0,33 - 0,45 1,00 1,50 0,040 0,015 15,5 - 17,5 1,00 — —
1,30
4123-431-77- 1,00 -
X40CrMoVN16-2 MM18T 0,35 - 0,50 1,00 1,00 0,040 0,015 14,0 - 16,0 0,50 0,10 - 0,30 V: 1,50
E 2,50
j) Дисперсионно-твердеющие стали
Cu: 3,0 - 5,0
b
X5CrNiCuNb16-4 4542-174-00-I PP20I 0,07 1,00 1,50 0,040 0,030 15,0 - 17,0 0,60 3,0 - 5,0 —
Nb: 0,15 - 0,45
k
X7CrNiAl17-7 4568-177-00-I PP24L 0,09 1,00 1,00 0,040 0,015 16,0 - 18,0 — 6,5 - 7,8 — Al: 0,70 - 1,50
k) Дисперсионно-твердеющие стали, содержащие Mo
4594-155-92- 1,20 - Cu: 1,20 - 2,00
X5CrNiMoCuNb14-5 PM21I 0,07 0,70 1,00 0,040 0,015 13,0 - 15,0 5,0 - 6,0 —
E 2,00 Nb: 0,15 - 0,60
4530-455-77- 1,85 - Ti: 0,28 - 0,37
X1CrNiMoAlTi12-9-2 PM23A 0,015 0,10 0,10 0,010 0,005 11,5 - 12,5 8,5 - 9,5 0,01
E 2,15 Al: 0,60 - 0,80
Таблица 1 (продолжение)
a
Обозначение стали % (массовая доля)
Номер
Наименование ISO Номер ISO C Si Mn P S Cr Mo Ni N Другие
серии
4596-455-77- 1,85 - Ti: 0,28 - 0,40
X1CrNiMoAlTi12-10-2 PM24A 0,015 0,10 0,10 0,010 0,005 11,5 - 12,5 9,2 - 10,2 0,02
E 2,15 Al: 0,80 - 1,10
2,00 -
X8CrNiMoAl15-7-2 4532-157-00-I PM24M 0,10 1,00 1,20 0,040 0,015 14,0 - 16,0 6,5 - 7,8 — Al: 0,75 - 1,50
3,00
4534-138-00- 2,00 -
X3CrNiMoAl13-8-3 PM24H 0,05 0,10 0,20 0,010 0,008 12,3 - 13,2 7,5 - 8,5 0,010 Al: 0,90 - 1,35
X 3,00
4457-350-00-
X9CrNiMoN17-5-3 PM25M 0,07 - 0,11 0,50 0,50 - 1,25 0,040 0,030 16,0 - 17,0 2,5 - 3,2 4,0 - 5,0 0,07 - 0,13 —
X
Al: 0,15 - 0,50
4645-469-10-
e
X2CrNiMoCuAlTi12-9-4-3 PM25A 0,030 0,70 1,00 0,030 0,015 11,0 - 13,0 3,5 - 5,0 8,0 - 10,0 — Cu: 1,50 - 3,5
l
U
Ti: 0,50 - 1,20
Ti: 1,90 - 2,35
4980-662-86- 1,00 - Al: 0,35
j
X6NiCrTiMoVB25-15-2 PM42J 0,08 1,00 2,00 0,040 0,030 13,5 - 16,0 24,0 - 27,0 —
j
X 1,50 V: 0,10 - 0,50
B: 0,001 - 0,010
Ti: 1,80 - 2,10
X4NiCrMoTiMnSiB26-14- 4644-662-20-
PM43J 0,08 0,40 - 1,00 0,40 - 1,00 0,040 0,030 12,0 - 15,0 2,0 - 3,5 24,0 - 28,0 — Al: 0,35
3-2 U
B: 0,001 - 0,010
a
Максимальные значения, если не указано иного.
b
Конкретные диапазоны массовой доли серы могут улучшать конкретные свойства. Для способности поддаваться машинной обработке рекомендуется регулировать массовую
долю серы в интервале от 0,015 % до 0,030 %. Для свариваемости можно использовать массовую долю серы в интервале от 0,008 % до 0,020 %. Для полируемости рекомендуется
использовать массовую долю серы не выше0,015 %.
c
Если по особенным причинам (например, способность подвергаться обработке в горячем состоянии или низкая магнитная проницаемость) необходимо минимизировать
содержание феррита, максимальная доля никеля может быть увеличена в следующих объемах:
— на 0,50 % для сталей X2CrNi18-9, X5CrNi18-10, X6CrNiMoTi17-12-2;
— на 1,00 % для сталей X6CrNiTi18-10, X7CrNiTi18-10, X6CrNiNb18-10, X7CrNiNb18-10, X2CrNi19-11, X2CrNiMoN17-11-2, X5CrNiMo17-12-2, X3CrNiMo17-12-3, X2CrNiMoN17-12-3,
X2CrNiMoN18-12-4;
— на 1,50 % для сталей X2CrNiMo17-12-2, X2CrNiMo17-12-3.
d
Стабилизации можно достигнуть при использовании титана и/или ниобия и/или циркония. Эквивалентность должна быть следующей: Nb (% по массе) = Zr (% по массе) = 7/4 Ti (%
по массе).
Таблица 1 (продолжение)
e
Медь можно добавлять до 1,00 %. В этом случае необходимо указать в акте приемочного контроля, при условии заказа этого документа.
f
Допускается добавление до 0,15 % Nb.
g
Для стали, из которой изготавливают продукцию для работы под давлением, допускается содержание углерода C ≤0,07 %.
h
Для специального применения нижний предел содержания N, Cr, и Mo может быть ограничен до 0,14 %, 22,0 %, и 3,0 %.
i
Для определенных применений, например свариваемости или высокого сопротивления провода, допускается максимальное содержание 0,12 % C.
j
Сорт стали 4980-662-86-X также используют как криогенный сорт стали с номером 4606-662-86-X.
k
По специальному соглашению, сталь, предназначенную для холодной деформации, можно также заказать с содержанием никеля 7,00 % - 8,30 % Ni.
l
Запатентованная марка.
m
S40900 (4512-409-00-I) был заменен на S40910, S40920 и S40930. Если при оформлении заказа не указано обратного, заказ на S40900 может быть выполнен одним из S40910 с
Ti: 6 × (C+N) до 0,50, Nb: ≤0,17], S40920 [с 8 × (C+N) ≤ Ti, Ti: 0,15 - 0,50 и Nb: ≤0,10] или S40930 [с 0,08 + 8 × (C+N) ≤ (Nb +Ti) ≤0,75 и Ti ≥ 0,05] на усмотрение продавца. Материал,
соответствующий требованиям S40910, S40920, и S40930 может, по усмотрению производителя, быть сертифицирован как S40900.
n
Марку стали 4512-409-10-I также используют как жаропрочную сталь с номером 4720-409-00-I. Информация о ней содержится в ISO 4955.
Таблица 2 — Принципы, используемые для присвоения последних двух цифр номера стали ISO
согласно данному международном стандарту (только для информации)
Последние две Присвоение
цифры
03, 90 Низкое содержание углерода
91 Низкое содержание углерода, повышенное содержание никеля
25, 50, 54, 92 Низкое содержание углерода, повышенное содержание молибдена
93 Низкое содержание углерода, повышенное содержание никеля и молибдена
53, 50, 54, 94 Низкое содержание углерода, повышенное содержание азота
95 Низкое содержание углерода, повышенное содержание молибдена и азота
00, 96 Нормальное содержание углерода
97 Нормальное содержание углерода, повышенное содержание молибдена
51, 98 Нормальное содержание углерода, повышенное содержание азота
02, 09 Высокое содержание углерода
35, 36, 70 Добавление титана
40, 41, 42, 71 Добавление ниобия (колумбия)
23, 72 Добавление церия или алюминия или кремния или селения или свинца
73 Высокое содержание углерода, повышенное содержание никеля
20, 74 Добавление серы
75 Низкое содержание углерода, добавление меди
76 Нормальное содержание углерода, добавление меди
77 Различ
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
