ISO 1481:1983
(Main)Slotted pan head tapping screws
Slotted pan head tapping screws
Specifies the characteristics of screws with thread sizes from ST 2,2 up to and including ST 9,5; includes specifications with reference to International Standards; gives an example for the designation.
Vis à tôle à tête cylindrique large, fendue
La présente Norme internationale spécifie les caractéristiques des vis à tôle à tête cylindrique large, fendue, de diamètre nominal de filetage ST 2,2 à ST 9,5 inclus.
General Information
Relations
Buy Standard
Standards Content (Sample)
International Standard
1481
INTERNATIONAL ORGANIZATION FOR STANDARDlZATION.ME~YHAPO~HAR OP~AHH3Al&lR ll0 CTAH~PTbl3AlJWl.OF?GANlSATlON INTERNATIONALE DE NORMALISATION
Slotted pan head tapping screws
Vis A t&e 8 t&e c ylindrique large, fendue
First edition -5- 1983-08-01
UDC 621.882.215.082.8
Ref. No. IS0 VW-1983 (E)
Descriptors : fasteners, screws, slotted head screws, tapping screws, dimensions, designation.
Price based on 3 pages
---------------------- Page: 1 ----------------------

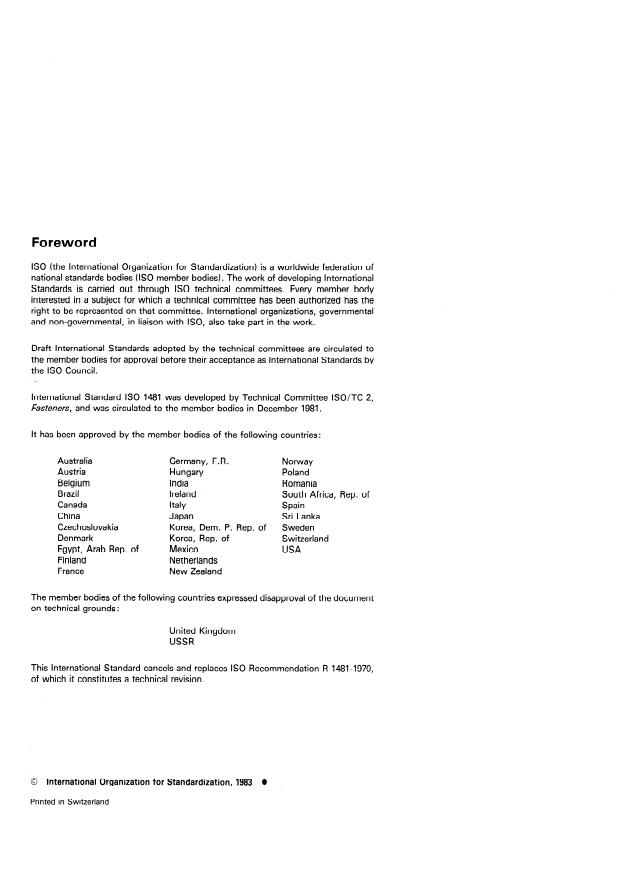

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of developing International
Standards is carried out through IS0 technical committees. Every member body
interested in a subject for which a technical committee has been authorized has the
right to be represented on that committee. International organizations, governmental
and non-governmental, ‘in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 1481 was developed by Technical Committee ISO/TC 2,
Fasteners, and was circulated to the member bodies in December 1981.
It has been approved by the member bodies of the following countries:
Australia Germany, F. R. Norway
Austria Hungary Poland
Belgium India
Romania
Brazil Ireland South Africa, Rep. of
Canada Italy
Spain
China Japan Sri Lanka
Czechoslovakia Korea, Dem. P. Rep. of Sweden
Denmark Korea, Rep. of
Switzerland
Egypt, Arab Rep. of Mexico USA
Finland Netherlands
France New Zealand
The member the fol
bodies of lowing countries expressed disapproval of the document
on technical grounds :
United Kingdom
USSR
This International Standard cancels and replaces IS0 Recommendation R 14814970,
of which it constitutes a technical revision.
0 International Organization for Standardization, 1983 0
Printed in Switzerland
---------------------- Page: 2 ----------------------
IS0 14814983 (E)
INTERNATIONAL STANDARD
Slotted pan head tapping screws
1 Scope and field of application
This International Standard specifies the characteristics of slotted pan head tapping screws with thread sizes from ST 2,2 to ST 9,5
inclusive.
2 References
IS0 225, Fasteners - Bolts, screws, studs and nuts - Symbols and designations of dimensions.
IS0 1478, Tapping screws thread.
I SO 2702, Heat-treated steel tapping screws - Mechanical properties.
IS0 3269, Fasteners - Acce
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPO~HAR OPrAHM3AlWlR Il0 CTAH~APTM3AL&Wl~RRGANISATION INTERNATIONALE DE NORMALISATION
Vis à tôle à tête cylindrique large, fendue
Slotted pan head tapping screws
Première édition - 1983-08-01
CDU 621.882.215.082.8 Réf. no : ISO 1481-1983 (F)
G:
Y
.
Descripteurs : élément de fixation, vis, vis à tête fendue, vis à tôle, dimension, désignation.
Prix basé sur 3 pages
---------------------- Page: 1 ----------------------

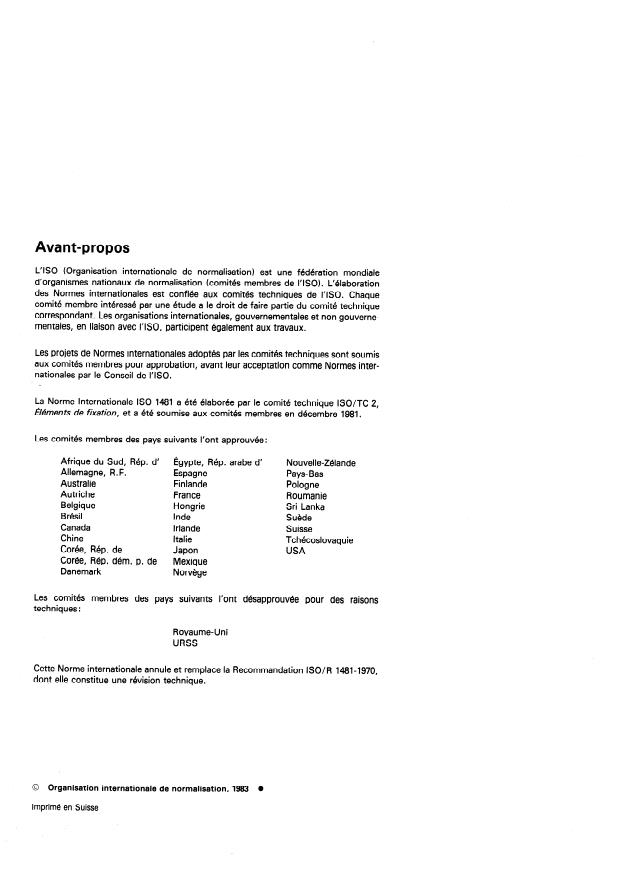

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une etude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme Internationale ISO 1481 a été élaborée par le comité technique ISO/TC 2,
Eléments de fixation, et a tjté soumise aux comités membres en décembre 1981.
Les comités membres des pays suivants l’ont approuvée:
Afrique du Sud, Rép. d’
Egypte, Rép. arabe d’ Nouvelle-Zélande
Allemagne, R. F. Espagne Pays-Bas
Australie Finlande Pologne
Autriche France Roumanie
Belgique Hongrie Sri Lanka
Brésil
Inde Suéde
Canada Irlande Suisse
Chine
Italie Tchécoslovaquie
Corée, Rép. de Japon
USA
Corée, Rép. dem. p. de Mexique
Danemark
Norvége
Les comités membres des pays suivants l’ont désapprouvée pour des raisons
techniques :
Royaume-Uni
URSS
Cette Norme internationale annule et remplace la Recommandation ISO/R 1481-1970,
dont e!le constitue une révision technique.
@ Organisation internationale de normalisation, 1983 l
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO WI-1983 (F)
NORME INTERNATIONALE
Vis à tôle à tête cylindrique large, fendue
1 Objet et domaine d’application
La présente Norme internationale spécifie les caractéristiques des vis à tôle à tête cylindrique large, fendue, de diamétre nominal de
filetage ST 2,2 à ST 9,5 inclus.
2 Références
- Boulons, vis, goujons et écrous - Symboles et designations des dimensions,
I SO 225, &men ts de fixation
I S 0 1478, FIetage de vis a tôle,
ISO 2702, Vis à tôle en acier traite thermiquement - Caracteristiques mécaniques.
ISO 3268, &ments de fixation - Contrôle de réception. 1)
ISO 4042, Élements filet& - Revêtements électrolytiques. 1)
- Partie 1: Boulons, vis et écrous de diamètre
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPO~HAR OPrAHM3AlWlR Il0 CTAH~APTM3AL&Wl~RRGANISATION INTERNATIONALE DE NORMALISATION
Vis à tôle à tête cylindrique large, fendue
Slotted pan head tapping screws
Première édition - 1983-08-01
CDU 621.882.215.082.8 Réf. no : ISO 1481-1983 (F)
G:
Y
.
Descripteurs : élément de fixation, vis, vis à tête fendue, vis à tôle, dimension, désignation.
Prix basé sur 3 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une etude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme Internationale ISO 1481 a été élaborée par le comité technique ISO/TC 2,
Eléments de fixation, et a tjté soumise aux comités membres en décembre 1981.
Les comités membres des pays suivants l’ont approuvée:
Afrique du Sud, Rép. d’
Egypte, Rép. arabe d’ Nouvelle-Zélande
Allemagne, R. F. Espagne Pays-Bas
Australie Finlande Pologne
Autriche France Roumanie
Belgique Hongrie Sri Lanka
Brésil
Inde Suéde
Canada Irlande Suisse
Chine
Italie Tchécoslovaquie
Corée, Rép. de Japon
USA
Corée, Rép. dem. p. de Mexique
Danemark
Norvége
Les comités membres des pays suivants l’ont désapprouvée pour des raisons
techniques :
Royaume-Uni
URSS
Cette Norme internationale annule et remplace la Recommandation ISO/R 1481-1970,
dont e!le constitue une révision technique.
@ Organisation internationale de normalisation, 1983 l
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO WI-1983 (F)
NORME INTERNATIONALE
Vis à tôle à tête cylindrique large, fendue
1 Objet et domaine d’application
La présente Norme internationale spécifie les caractéristiques des vis à tôle à tête cylindrique large, fendue, de diamétre nominal de
filetage ST 2,2 à ST 9,5 inclus.
2 Références
- Boulons, vis, goujons et écrous - Symboles et designations des dimensions,
I SO 225, &men ts de fixation
I S 0 1478, FIetage de vis a tôle,
ISO 2702, Vis à tôle en acier traite thermiquement - Caracteristiques mécaniques.
ISO 3268, &ments de fixation - Contrôle de réception. 1)
ISO 4042, Élements filet& - Revêtements électrolytiques. 1)
- Partie 1: Boulons, vis et écrous de diamètre
...
