ISO 8747:1997
(Main)Grooved pins with countersunk head
Grooved pins with countersunk head
Clous cannelés à tête fraisée
La présente Norme internationale prescrit les caractéristiques des clous cannelés à tête fraisée, à trois cannelures constantes sur toute leur longueur, débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d1, de 1,4 mm à 20 mm inclus. Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d2, supérieur au diamètre nominal d1, permet un ajustement serré de ces clous cannelés lorsqu'ils sont emmanchés en force dans un trou de diamètre de perçage égal au diamètre nominal du clou d1 (voir article 4).
General Information
- Status
- Published
- Publication Date
- 05-Nov-1997
- Technical Committee
- ISO/TC 2 - Fasteners
- Drafting Committee
- ISO/TC 2/WG 13 - Washer and non-threaded fasteners
- Current Stage
- 9599 - Withdrawal of International Standard
- Start Date
- 25-Feb-2025
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 06-Jun-2022
- Effective Date
- 06-Jun-2022
- Effective Date
- 15-Apr-2008
Overview
ISO 8747:1997 specifies the characteristics and dimensional requirements for grooved pins with countersunk head (three equally spaced longitudinal grooves) with nominal diameters from 1.4 mm to 20 mm. These pins are designed so the displaced material at the grooves produces an expanded diameter larger than the nominal diameter, creating a non‑positive locking fit when driven into a hole of nominal diameter (see clause 4). The standard covers two head/end types (Type A - chamfered end; Type B - pilot end) and includes dimensional tables, material and surface‑finish guidance, acceptance and designation rules.
Key topics and technical requirements
- Nominal size range: d = 1.4 mm to 20 mm inclusive (see Table 1 for detailed dimensions).
- Groove geometry: Three equally spaced grooves impressed longitudinally; grooving angle 70° specified for cold‑heading steel (may be modified for other, more resilient materials).
- Expanded diameter (d2): Larger than nominal d1; a GO/NO‑GO ring gauge is recommended for testing d2 (notes in Table 1).
- Hole fit: Mating hole diameter shall equal the pin nominal diameter and tolerance class H11.
- Materials and hardness: Preferred material is cold‑heading steel (St) with hardness 125 HV30 to 245 HV30; other materials by agreement between supplier and customer.
- Surface finish & coatings: Pins supplied plain with protective lubricant unless otherwise specified. Preferred coatings: black oxide, phosphate coating, or zinc plating with chromate conversion (see ISO 9717 and ISO 4042). All tolerances apply prior to plating/coating.
- Workmanship & acceptability: Pins must be free of detrimental defects; acceptance inspection per ISO 3269.
- Designation format: Example - Grooved pin ISO 8747 – 6 · 30 – St (append type A/B if required).
Applications and who uses this standard
ISO 8747 is used by:
- Fastener manufacturers for production and quality control of countersunk grooved pins.
- Design and mechanical engineers specifying reliable, standardised pins for assemblies.
- Procurement and quality inspectors verifying incoming parts to defined dimensional and acceptance criteria.
- Typical applications include mechanical assemblies where a non‑positive interference fit is required for location or light retention in machinery, electronics housings, automotive components and general engineering fixtures.
Related standards
- ISO 3269 - Fasteners: acceptance inspection.
- ISO 4042 - Fasteners: electroplated coatings (revision reference).
- ISO 9717 - Phosphate conversion coatings for metals.
Keywords: ISO 8747, grooved pins with countersunk head, grooved pins, fasteners, expanded diameter, H11 tolerance, cold‑heading steel, pin dimensions, ISO 3269, ISO 4042, ISO 9717.
Frequently Asked Questions
ISO 8747:1997 is a standard published by the International Organization for Standardization (ISO). Its full title is "Grooved pins with countersunk head". This standard covers: La présente Norme internationale prescrit les caractéristiques des clous cannelés à tête fraisée, à trois cannelures constantes sur toute leur longueur, débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d1, de 1,4 mm à 20 mm inclus. Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d2, supérieur au diamètre nominal d1, permet un ajustement serré de ces clous cannelés lorsqu'ils sont emmanchés en force dans un trou de diamètre de perçage égal au diamètre nominal du clou d1 (voir article 4).
La présente Norme internationale prescrit les caractéristiques des clous cannelés à tête fraisée, à trois cannelures constantes sur toute leur longueur, débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d1, de 1,4 mm à 20 mm inclus. Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d2, supérieur au diamètre nominal d1, permet un ajustement serré de ces clous cannelés lorsqu'ils sont emmanchés en force dans un trou de diamètre de perçage égal au diamètre nominal du clou d1 (voir article 4).
ISO 8747:1997 is classified under the following ICS (International Classification for Standards) categories: 21.060.50 - Pins, nails. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 8747:1997 has the following relationships with other standards: It is inter standard links to ISO 3164:1979, ISO 8747:2025, ISO 8747:1986. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 8747:1997 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 8747
Second edition
1997-11-15
Grooved pins with countersunk head
Clous cannelés à tête fraisée
A
Reference number

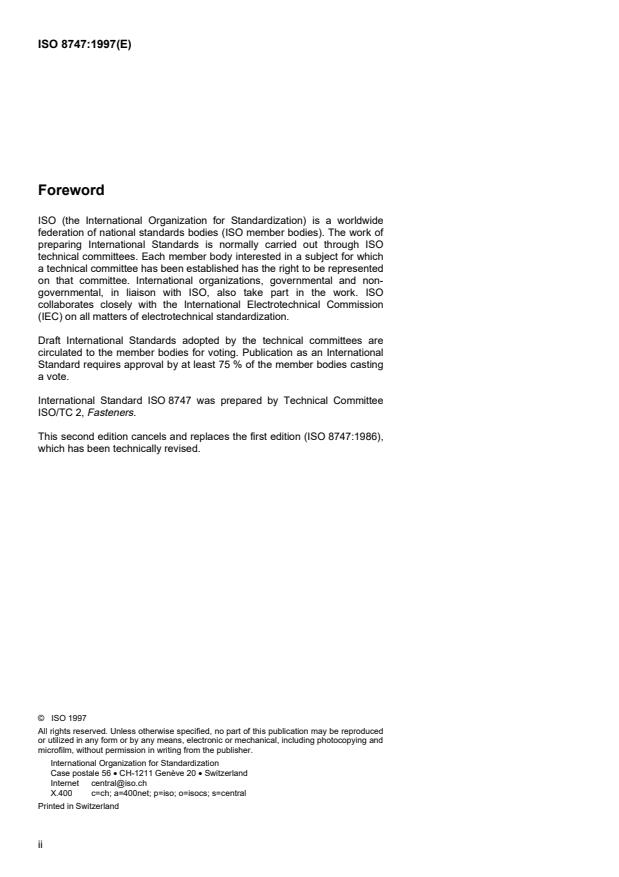

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 8747 was prepared by Technical Committee
ISO/TC 2, Fasteners.
This second edition cancels and replaces the first edition (ISO 8747:1986),
which has been technically revised.
© ISO 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
©
INTERNATIONAL STANDARD ISO ISO 8747:1997(E)
Grooved pins with countersunk head
1 Scope
This International Standard specifies the characteristics of countersunk head grooved pins which have three
equally spaced grooves impressed longitudinally on their exterior surface, with nominal diameter, d , from
1,4 mm to 20 mm inclusive.
The displaced material to each side of the grooves forming an expanded diameter, d , which is larger than the
nominal diameter, d , will cause a non-positive locking fit when these grooved pins are forced into a drilled
hole equal to the nominal diameter d (see clause 4).
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject
to revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards indicated below. Members of IEC and ISO
maintain registers of currently valid International Standards.
ISO 3269:1988, Fasteners – Acceptance inspection.
1)
ISO 4042:— , Fasteners – Electroplated coatings.
ISO 9717:1990, Phosphate conversion coatings for metals – Method of specifying requirements.
——————
1) To be published. (Revision of ISO 4042:1989)
©
ISO
3 Dimensions
See figure 1 and table 1.
NOTE — Types A and B are l
...
NORME ISO
INTERNATIONALE 8747
Deuxième édition
1997-11-15
Clous cannelés à tête fraisée
Grooved pins with countersunk head
A
Numéro de référence

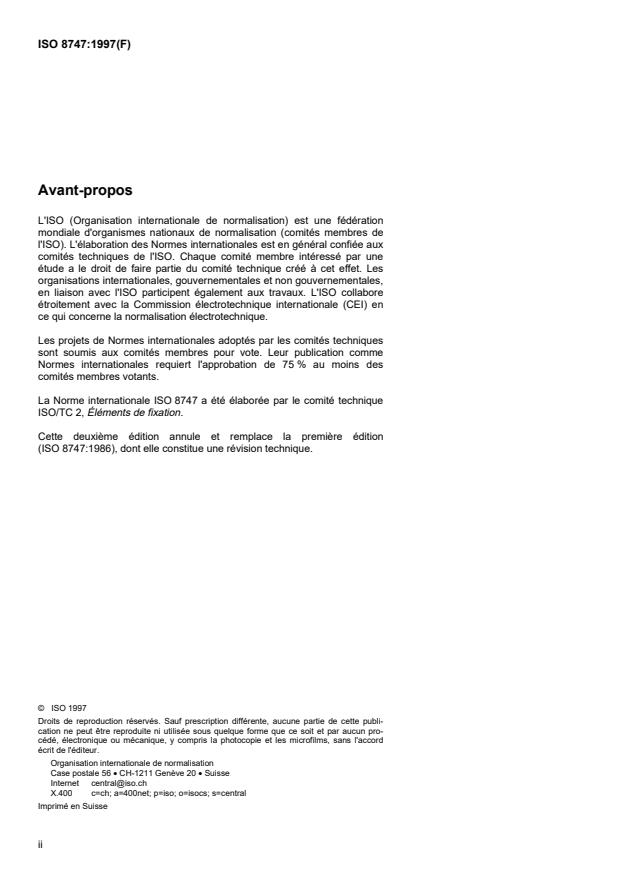

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8747 a été élaborée par le comité technique
ISO/TC 2, Éléments de fixation.
Cette deuxième édition annule et remplace la première édition
(ISO 8747:1986), dont elle constitue une révision technique.
© ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
©
NORME INTERNATIONALE ISO ISO 8747:1997(F)
Clous cannelés à tête fraisée
1 Domaine d'application
La présente Norme internationale prescrit les caractéristiques des clous cannelés à tête fraisée, à
trois cannelures constantes sur toute leur longueur, débouchantes d'un côté et régulièrement
espacées, de diamètre nominal, d , de 1,4 mm à 20 mm inclus.
Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d ,
supérieur au diamètre nominal d , permet un ajustement serré de ces clous cannelés lorsqu'ils
sont emmanchés en force dans un trou de diamètre de perçage égal au diamètre nominal du clou
d (voir article 4).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-après.
Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur à
un moment donné.
ISO 3269:1988, Éléments de fixation — Contrôle de réception.
1)
ISO 4042:— , Éléments de fixation — Revêtements électrolytiques.
Couches de conversion au phosphate sur métaux — Méthode de spécification
ISO 9717:1990,
des caractéristiques.
——————
1) À publier. (Révision de l’ISO 4042:1989)
©
ISO
3 Dimensions
Voir figure 1 et tableau 1.
NOTE — Les types A et B sont lai
...
