ISO 2013:1983
(Main)Textile machinery and accessories — Beams — Method of measuring variations of form and position
Textile machinery and accessories — Beams — Method of measuring variations of form and position
Matériel pour l'industrie textile — Ensouples — Méthode de mesurage des variations de forme et de position
General Information
Relations
Buy Standard
Standards Content (Sample)
International Standard 2013
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONOME~YHAPO~HAR OPrAHHIAUHR Il0 CTAH~PTH3AUHH.oRGANl~TlON INTERNATIONALE DE NORMALISATION
Textile machinery and accessories - Beams - Method
t.
of measuring variations of form and position
Matériel pour Sindustrie textile - Ensouples - Méthode de mesurage des variations de forme et de position
Second edition - 1983-05-01
UDC 677.053.728.5 Ref. No. IS0 2013-1983 (E)
Descriptors : textile machinery, beams (textile machinery), measurement, form tolerances, position (location), variations.
Price based on 3 pages
---------------------- Page: 1 ----------------------

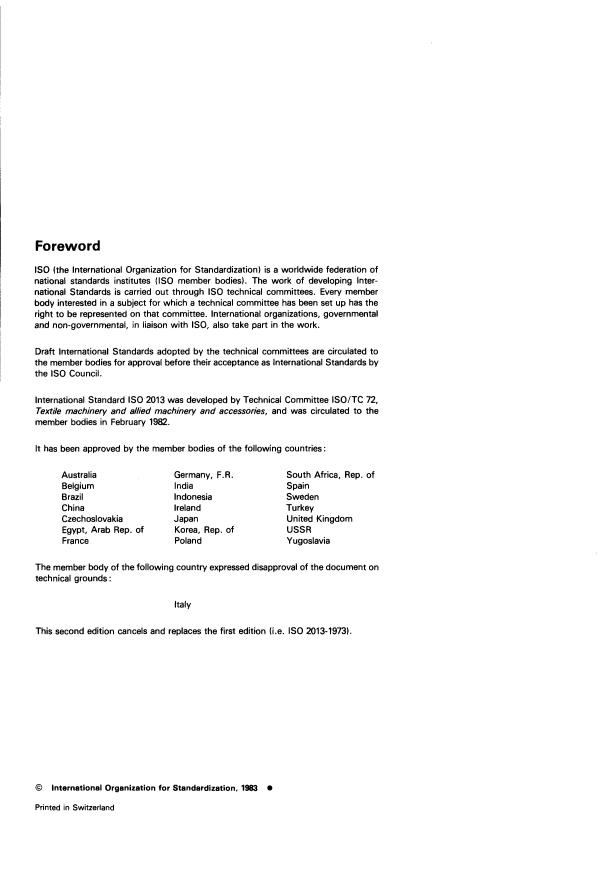

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
(IS0 member bodies). The work of developing Inter-
national standards institutes
national Standards is carried out through IS0 technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 2013 was developed by Technical Committee ISO/TC 72,
Textile machinery and allied machinery and accessories, and was circulated to the
member bodies in February 1982.
It has been approved by the member bodies of the following countries:
F.R. South Africa, Rep. of
Australia Germany,
Belgium India Spain
Brazil Indonesia Sweden
China Ireland Turkey
Czechoslovakia Japan United Kingdom
Egypt, Arab Rep. of Korea, Rep. of USSR
France Poland Yugoslavia
The member body of the following country expressed disapproval of the document on
technical grounds :
Italy
IS0 2013-19731.
This second edition cancels and replaces the first edition (i.e.
@ International Organization for Standardization, 1983 O
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 2013-1983 (E)
Textile machinery and accessories - Beams - Method
of measuring variations of form and position
1 Scope and field of application
This International Standard defines variations of form and position, i.e. circular run-out tolerance - axial of flanges, parallelism
tolerance between flanges, total barrel run-out tolerance of beams with and without shafts, and gives the methods of measuring these
variations of form and position.
The maximum tolerances together with the recommended limit for residual imbalance are specified in the particular Inter-
national Standards for each type of beam.
2 References
IS0 481, Textile machinery and accessories - Warper's beams - Terminology and main dimensions.
IS0 1025, Textile machinery and accessories - Sectional beams for warp knitting machines - Terminology and main dimensions.
IS0 1037, Textile machinery and accessories - Beams for dyeing slivers and yarns - Terminology and main dimensions.
IS0 1101, Technical drawings - Geometrical tolerancing - Tolerances of form, orientation, locatio
...
Norme internationale 2013
INTERNATIONAL ORGANIZATION FOR STANDARDlZATION*MEWlYHAPOIIHAR OPiAHHSAUHR Il0 CTAHAAF'TH3AUHH.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Matériel pour l'industrie textile - Ensouples - Méthode
de mesurage des variations de forme et de position
Textile machinery and accessories - Beams - Method of measuring variations of form and position
Deuxième édition - 1983-05-01
- I U CDU 677.053.728.5 Réf. no : IS0 2013-1983 (FI
Descripteurs : matériel textile, ensouple, mesurage, tolérance de forme, position, variation.
f
Prix besé sur 3 pages
---------------------- Page: 1 ----------------------

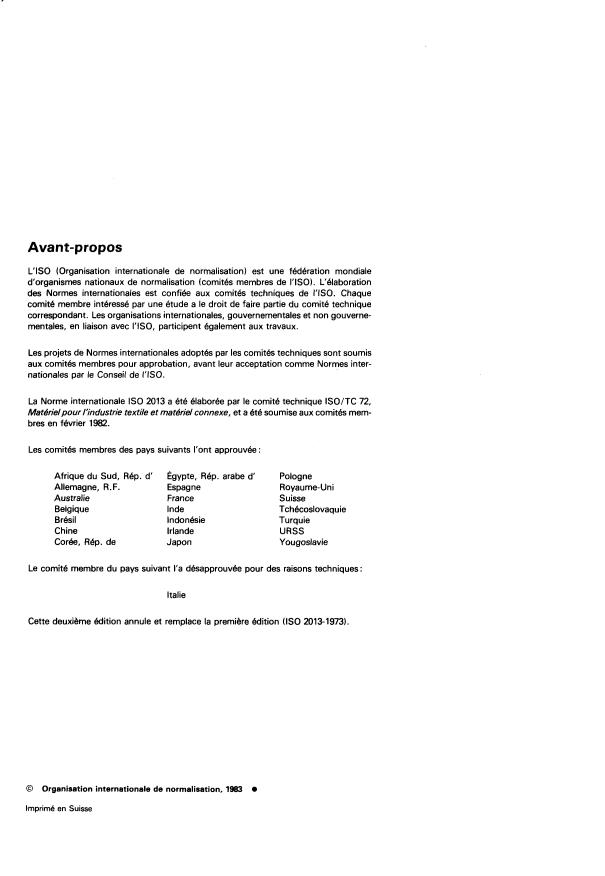

Avant-propos
L‘ISO (Organisation internationale de normalisation) est une fédération mondiale
d‘organismes nationaux de normalisation (comités membres de I’ISO), L‘élaboration
des Normes internationales est confiée aux cornités techniques de I‘ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I‘ISO.
La Norme internationale IS0 2013 a été élaborée par le comité technique ISO/TC 72,
Matérielpourl’industrie textile et matériel connexe, et a été soumise aux comités mem-
bres en février 1982.
Les comités membres des pays suivants l‘ont approuvée :
Afrique du Sud, Rép. d’ Égypte, Rép. arabe d’ Pologne
Allemagne, R.F. Espagne Royaume-Uni
Australie France Suisse
Belgique Inde Tchécoslovaquie
Brésil Indonésie Turquie
Chine Irlande URSS
Corée, Rép. de Japon Yougoslavie
Le comité membre du pays suivant l’a désapprouvée pour des raisons techniques :
Italie
Cette deuxième édition annule et remplace la première édition (IS0 2013-1973).
0 Organisation internationale de normalisation. 1983 0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 2013-1983 (F)
Matériel pour l'industrie textile - Ensouples - Méthode
de mesurage des variations de forme et de position
1 Objet et domaine d'application
La présente Norme internationale définit les variations de forme et de position, c'est-à-dire la tolérance de battement circulaire axial ou
voilure des joues, la tolérance de parallélisme entre joues et la tolérance de battement total du fût des ensouples avec et sans ((arbres
porteurs)), et donne les méthodes de mesurage de ces variations.
Les valeurs maximales admissibles ainsi que la limite recommandée pour le déséquilibrage résiduel sont précisées dans chacune des
Normes internationales propres aux divers types d'ensouples.
'., 2 Références
IS0 481, Matériel pour l'industrie textile - Ensouples d'ourdissoir - Terminologie et dimensions principales.
IS0 1025, Matériel pour l'industrie textile - Ensouples sectionnelles pour métiers à mailles jetées - Terminologie et dimensions prin-
cipales.
IS0 1037, Matériel pour l'industrie textile - Ensouples de teinture pour fibres et filés - Terminologie et dimensions principales.
IS0 1101, Dessins techniques - Tolérancement géométrique - Tolérancement de forme,
...
